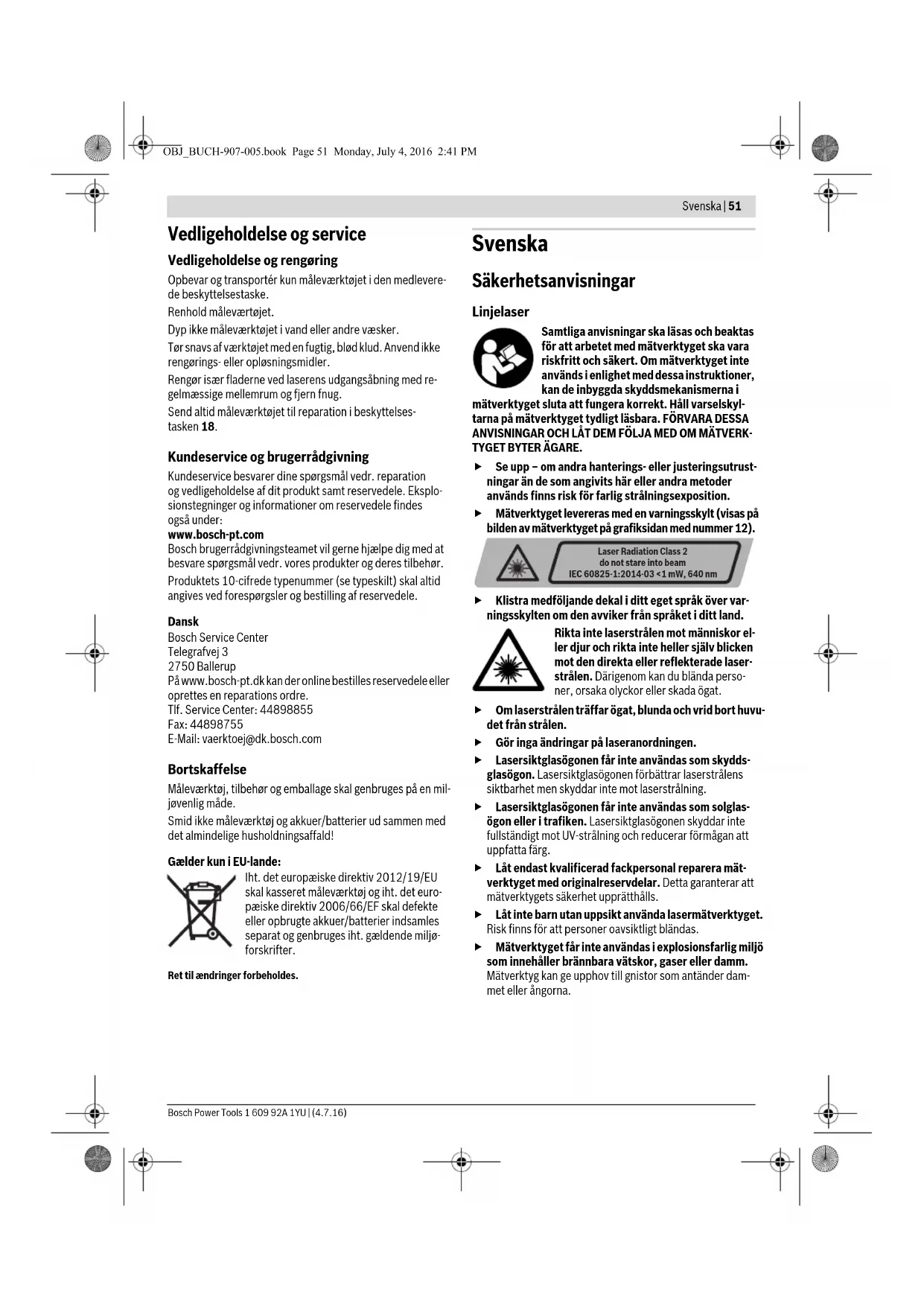

OBJ_BUCH-907-005.book Page 50 Monday, July 4, 2016 2:41 PMSvenska | 51 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Vedligeholdelse og service Vedligeholdelse og rengøring Opbevar og transportér kun måleværktøjet i den medlevere- de beskyttelsestaske. Renhold måleværtøjet. Dyp ikke måleværktøjet i vand eller andre væsker. Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke rengørings- eller opløsningsmidler. Rengør især fladerne ved laserens udgangsåbning med re- gelmæssige mellemrum og fjern fnug. Send altid måleværktøjet til reparation i beskyttelses- tasken 18. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse Måleværktøj, tilbehør og emballage skal genbruges på en mil- jøvenlig måde. Smid ikke måleværktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret måleværktøj og iht. det euro- pæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljø- forskrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Linjelaser Samtliga anvisningar ska läsas och beaktas för att arbetet med mätverktyget ska vara riskfritt och säkert. Om mätverktyget inte används i enlighet med dessa instruktioner, kan de inbyggda skyddsmekanismerna i mätverktyget sluta att fungera korrekt. Håll varselskyl- tarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR OCH LÅT DEM FÖLJA MED OM MÄTVERK- TYGET BYTER ÄGARE. Se upp – om andra hanterings- eller justeringsutrust- ningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition. Mätverktyget levereras med en varningsskylt (visas på bilden av mätverktyget på grafiksidan med nummer 12). Klistra medföljande dekal i ditt eget språk över var- ningsskylten om den avviker från språket i ditt land. Rikta inte laserstrålen mot människor el- ler djur och rikta inte heller själv blicken mot den direkta eller reflekterade laser- strålen. Därigenom kan du blända perso- ner, orsaka olyckor eller skada ögat. Om laserstrålen träffar ögat, blunda och vrid bort huvu- det från strålen. Gör inga ändringar på laseranordningen. Lasersiktglasögonen får inte användas som skydds- glasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. Lasersiktglasögonen får inte användas som solglas- ögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Låt endast kvalificerad fackpersonal reparera mät- verktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls. Låt inte barn utan uppsikt använda lasermätverktyget. Risk finns för att personer oavsiktligt bländas. Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upphov till gnistor som antänder dam- met eller ångorna. Laser Radiation Class 2do not stare into beamIEC 60825-1:2014-03 <1 mW, 640 nm OBJ_BUCH-907-005.book Page 51 Monday, July 4, 2016 2:41 PM52 | Svenska 1 609 92A 1YU | (4.7.16) Bosch Power Tools Lasermåltavla Håll inte mätverktyget och inte heller laser- måltavlan 15 nära an pacemaker. Risk finns att magneterna i mätverktyget och lasermål- tavlan alstrar ett fält som menligt kan påverka pacemakerns funktion. Håll mätverktyget och lasermåltavlan 15 på betryg- gande avstånd från magnetiska datamedia och magne- tiskt känsliga apparater. Magneterna i mätverktyget och lasermåltavlan kan leda till irreversibla dataförluster. Produkt- och kapacitetsbeskrivning Fäll upp sidan med illustration av mätverktyget och håll sidan uppfälld när du läser bruksanvisningen. Ändamålsenlig användning Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer. Bullerinformation Signalens A-vägda ljudtrycksnivå är 80 dB(A) på en meters avstånd. Håll inte mätverktyget nära öronen! Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av mätverktyget på grafiksidan. 1 Utloppsöppning för laserstrålning 2 Batterivarning 3 Knapp för pulsfunktion 4 Indikering av pulsfunktion 5 Funktionsknapp 6 Indikering utan nivelleringsautomatik 7 Strömställare Till/Från 8 Stativfäste 5/8" 9 Stativfäste 1/4" 10 Batterifackets lock 11 Spärr på batterifackets lock 12 Laservarningsskylt 13 Serienummer 14 Magneter 15 Lasermåltavla 16 Mätplatta med fot* 17 Lasermottagare* 18 Skyddsfodral* 19 Universalfäste* 20 Teleskopstång* 21 Lasersiktglasögon* 22 Stativ*

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. Tekniska data Montage Insättning/byte av batterier För mätverktyget rekommenderar vi alkali-mangan-batterier. För att öppna batterifackets lock 10 skjut spärren 11 i pilens riktning och fäll upp batterifackets lock. Sätt in batterierna. Kontrollera korrekt polning enligt märkning på batterifack- lockets insida. När batterierna blir svaga avges en ljudsignal för 5 s. Batteri- varningen 2 blinkar med rött ljus. Mätverktyget kan härefter användas högst 2 timmar. När batterierna vid påslag av mätverktyget är svaga avges för 5s en ljudsignal omedelbart efter det mätverktyget slagits på. Linjelaser GLL 2-80 P Produktnummer 3 601 K63 2.. Arbetsområde

18 h Vikt enligt EPTA-Procedure 01:2014 0,69 kg Mått (längd x bredd x höjd) 159 x 54 x 141 mm Kapslingsklass IP 54 (damm- och spolsäker)

1) Arbetsområdet kan minska till följd av ogynnsamma omgivningsvill-

kor (t.ex. direkt solbelysning). Serienumret 13 på typskylten identifierar mätverktyget entydigt. OBJ_BUCH-907-005.book Page 52 Monday, July 4, 2016 2:41 PMSvenska | 53 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Alla batterier ska bytas samtidigt. Använd endast batterier av samma fabrikat och med samma kapacitet. Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller själv- urladdas vid längre tids lagring. Drift Driftstart När mätverktyget används avges i vissa fall tydliga ljudsignaler. Håll därför mätverktyget på avstånd från örat och andra personer. Den högljudda signalen kan skada hörseln. Skydda mätverktyget mot väta och direkt solljus. Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväx- lingar kan mätverktygets precision påverkas menligt. Undvik att utsätta mätverktyget för kraftiga stötar och se till att det inte faller i golvet. Om mätverktyget skadas kan noggrannheten nedsättas. Efter en kraftig stöt eller fall ska laserlinjerna och lodstrålarna kontrolleras mot en känd vågrät eller lodrät referenslinje resp. kontrol- lerade lodpunkter. Koppla från mätverktyget före transport. Vid frånkopp- ling låses pendelenheten, eftersom risk finns att den i annat fall skadas vid kraftiga rörelser. In- och urkoppling För Inkoppling av mätverktyget skjut strömställaren 7 till läget ”on” (för arbeten utan nivelleringsautomatik) eller till läget ”on” (för arbeten med nivelleringsautomatik). Mät- verktyget sänder genast efter inkoppling laserlinjer ur utloppsöppningarna 1. Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avstånd. Lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete. Risk finns att andra personer bländas av laserstrålen. För urkoppling av mätverktyget skjut strömställaren 7 till läget ”off”. Vid frånkslag låses pendelenheten. Om den högsta tillåtna driftstemperaturen på 45 °C över- skrids, stängs mätverktyget av för att skydda laserdioden. När mätverktyget svalnat är det åter driftklart och kan kopplas på. Avaktivering av frånkopplingsautomatiken När för ca 30 minuter ingen knapp trycks på mätverktyget stängs det automatiskt av för att skona batterierna. Mätverktyget kan efter automatisk avstängning åter slås på genom att skjuta strömställaren 7 först till läget ”off” och sedan slå på mätverktyget eller genom att trycka funktions- knappen 5 eller knappen för pulsfunktion 3. Den automatiska avstängningen avaktiveras genom att (vid avstängt mätverktyg) trycka funktionsknappen 5 minst 3 s. Vid avaktiverad avstängningsautomatik blinkar laserstrålarna helt kort. För att aktivera automatisk avstängning slå mätverktyget från och åter på eller håll funktionsknappen 5 minst 3 s nedtryckt. Avaktivering av ljudsignal Vid inkoppling av mätverktyget är signalen alltid aktiverad. För avaktivering resp. aktivering av ljudsignalen tryck samti- digt funktionsknappen 5 och knappen för pulsfunktion 3 och håll dem nedtryckta minst 3 s. Både aktiveringen och avaktiveringen bekräftas med tre korta ljudsignaler. Driftsätt Mätverktyget har tre funktioner som kan kopplas om när som helst. – Horisontalfunktion: alstrar en vågrät lasernivå, – Vertikalfunktion: alstrar en lodrät lasernivå, – Korslinjefunktion: alstrar en vågrät och en lodrät lasernivå. Vid varje inkoppling står mätverktyget i horisontalfunktion. För omkoppling av funktion, tryck på funktionsknappen 5. Alla tre funktionerna kan väljas med eller utan nivellerings- automatik. Pulsfunktion För arbeten med lasermottagare 17 måste – oberoende av vald funktion – pulsfunktionen aktiveras. Vid tillslagen pulsfunktion blinkar laserlinjerna med mycket hög frekvens och därför kan lasermottagaren 17 lätt regist- rera dem. För tillslag av pulsfunktionen tryck på knappen 3. Vid tillsla- gen pulsfunktion lyser indikeringen 4 med grönt ljus. Vid tillslagen pulsfunktion är laserlinjernas siktbarhet för män- niskans öga reducerad. För arbeten utan lasermottagare slå därför från pulsfunktionen genom att på nytt trycka ned knap- pen 3. Vid frånslagen pulsfunktion slocknar indikeringen 4. Nivelleringsautomatik Användning med nivelleringsautomatik Ställ upp mätverktyget på en vågrät, stadig yta eller spänn fast det på fästet 19 eller stativet 22. Skjut för arbeten med nivelleringsautomatik strömställaren Till/Från 7 till läget ”on”. Inom självnivelleringsområdet kompenserar nivelleringsauto- matiken automatiskt ojämnheter på ±4°. Nivelleringen är avslutad när laserlinjerna inte längre rör på sig. Om en automatisk nivellering inte är möjlig, t.ex. i fall av att mätverktygets uppställningsyta avviker mer än 4° från hori- sontalplanet börjar laserlinjerna blinka i snabb takt. Vid akti- verad ljudsignal avges en ljudsignal i snabb takt för högst 30 s. Inom 10 s efter påslag avaktiveras larmet för inställning av mätverktyget. OBJ_BUCH-907-005.book Page 53 Monday, July 4, 2016 2:41 PM54 | Svenska 1 609 92A 1YU | (4.7.16) Bosch Power Tools Ställ i detta fall mätverktyget vågrätt och vänta medan självni- velleringen utförs. När mätverktyget åter ligger inom självni- velleringsområdet på ±4° lyser laserstrålarna kontinuerligt och ljudsignalen stängs av. Vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt. Kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning. Användning utan nivelleringsautomatik Skjut för arbeten utan nivelleringsautomatik strömställaren 7 till läget ”on”. Vid frånslagen nivelleringsautomatik lyser indikeringen 6 med rött ljus och för 30 s blinkar laserlinjerna i långsam takt. Vid frånkopplad nivelleringsautomatik kan mätverktyget hål- las fritt i handen eller ställas upp på en lutande yta. Vid kors- linjefunktion är det inte absolut nödvändigt att de båda laser- linjerna förlöper i rät vinkel mot varandra. Nivelleringsnoggrannhet Noggrannhetsinverkan Det största inflytandet utövar omgivningstemperaturen. Spe- ciellt temperaturdifferenser från marken uppåt kan avlänka laserstrålen. Eftersom temperaturskiktningen nära marken är störst, bör mätverktyget fr.o.m. en mätsträcka på 20 m monteras på ett stativ. Ställ helst upp mätverktyget i arbetsytans centrum. Förutom yttre påverkan kan även apparatspecifik påverkan (som fall eller stötar) leda till avvikelser. Kontrollera därför nivelleringsnoggrannheten innan varje gång du börjar arbeta. Kontrollera först den vågräta laserlinjens nivelleringsnog- grannhet och därefter lodräta laserlinjens nivelleringsnog- grannhet. Om mätverktyget vid en av dessa kontroller överskrider max- imal avvikelse bör det lämnas in för reparation till en Bosch- service. Kontroll av tväraxelns vågräta nivelleringsnoggrannhet För kontroll behövs en fri mätsträcka på 5 m på stadigt under- lag mellan två väggar A och B. –Montera mätverktyget nära väggen A på ett stativ eller ställ upp det på en stadig och plan yta. Koppla på mätverktyget. Välj korslinjefunktion med nivelleringsautomatik. – Rikta lasern mot den närbelägna väggen A och låt mätverk- tyget nivelleras. Sätt ett märke i mitten på den punkt där laserlinjerna korsar varandra på väggen (punkt I). –Vrid nu mätverktyget 180°, låt det nivelleras och märk ut laserlinjernas korsningspunkt på motsatta väggen B (punkt II). –Placera mätverktyget – utan att vrida det – nära väggen B, koppla på och låt verktyget nivelleras. – Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserlinjernas kors- ningspunkt står exakt mot tidigare märkt punkt II på väg- gen B. –Vrid nu mätverktyget 180°, utan att ändra höjden. Rikta lasern mot väggen A så att laserlinjen förlöper genom den märkta punkten I. Låt mätverktyget nivelleras och märk ut laserlinjernas korsningspunkt på väggen A (punkt III). – Differensen d mellan de båda märkta punkterna I och III på väggen A anger mätverktygets faktiska höjdavvikelse längs tväraxeln. På mätsträckan som omfattar 2 x 5 m =10m får avvikelsen uppgå till högst: 10 m x±0,2mm/m =±2mm. Differensen d mellan punkterna I och III får vara högst 2 mm.

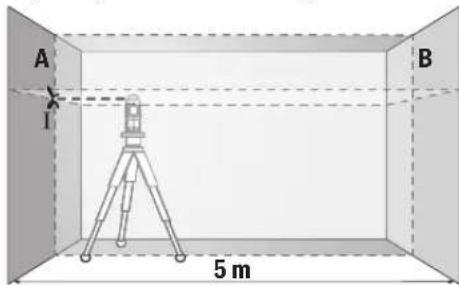

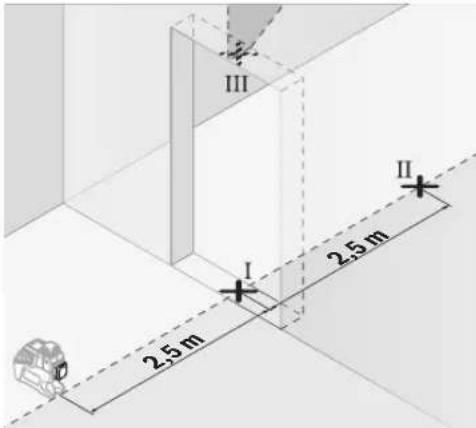

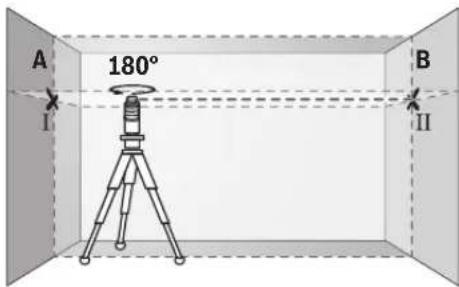

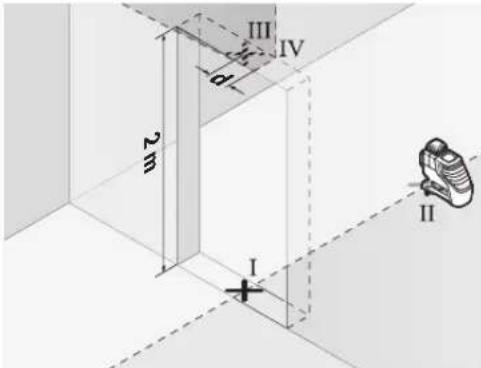

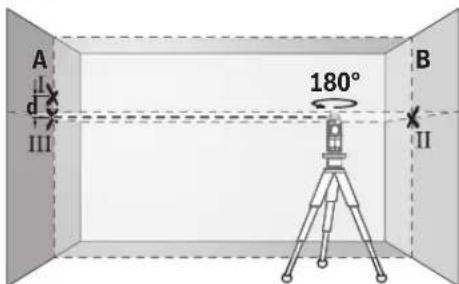

180° OBJ_BUCH-907-005.book Page 54 Monday, July 4, 2016 2:41 PMSvenska | 55 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Kontroll av den lodräta linjens nivelleringsnoggrannhet För kontroll behövs en dörröppning (på stadigt underlag) som på båda sidorna har ett fritt utrymme på minst 2,5 m. – Ställ upp mätverktyget på ett avstånd om 2,5 m från dörr- öppningen på en stadig, plan yta (inte på stativ). Låt mät- verktyget med nivelleringsautomatik nivelleras i vertikal- funktion och rikta laserlinjen mot dörröppningen. – Sätt ett märke i mitten på den lodräta laserlinjen nertill i dörröppningen (punkt I), på ett avstånd om 5 m på dörr- öppningens andra sida (punkt II) samt på dörröppningens övre kant (punkt III). –Vrid mätverktyget 180° och ställ upp det på dörröppning- ens andra sida omedelbart bakom punkten II. Låt mätverk- tyget nivelleras och rikta in den lodräta laserlinjen så att dess centrum går exakt genom punkterna I och II. – Märk upp laserlinjens mitt på dörröppningens övre kant som punkt IV. –Differensen d mellan de båda märkta punkterna III och IV anger mätverktygets faktiska avvikelse från lodlinjen. – Mät dörröppningens höjd. Maxi malt tillåten avvikelse beräknas så här: dörröppningens dubbla höjd x 0,2 mm/m Exempel: Vid en 2 m hög dörröppning får den maximala avvi- kelsen vara 2x2m x±0,2mm/m =±0,8mm. Punkterna III och IV får ligga högst 0,8 mm från varandra. Arbetsanvisningar Använd alltid laserlinjens centrum för märkning. Laser- punktens bredd förändras i relation till avståndet. Användning av lasermåltavla Lasermåltavlan 15 förbättrar laserstrålens siktbarhet vid ogynnsamma omständigheter och större avstånd. Den reflekterande halva delen av lasermåltavlan 15 förbättrar laserlinjens synlighet. Laserlinjen är också synlig bakom lasermåltavlan genom den transparenta delen. Användning med stativ (tillbehör) Stativet är ett stabilt och i höjdläge inställbart mätunderlag. Lägg upp mätverktyget med 1/4"-gängfästet 9 på stativet 22 eller på ett gängse kamerastativ. Vid användning av ett nor- malt byggstativ, utnyttja 5/8"-stativgängfästet 8. Skruva fast mätverktyget med stativets låsskruv. Infästning med universalfäste (tillbehör) (se bild D) Med universalfästet 19 kan mätverktyget fästas t.ex. på lod- räta ytor, rör eller magnetiserbart material. Universalfästet kan även användas som golvstativ och för att underlätta mät- verktygets uppriktning i höjdled. Användning med mätplatta (tillbehör) (se bilder A–B) Med hjälp av mätplattan 16 kan lasermarkeringen projiceras mot golvet resp laserhöjden mot väggen. Med nollfältet och skalan kan avvikelsen mot önskad höjd mätas och åter inmärkas på annat ställe. Härvid utgår den exakta inställningen av mätverktyget för den höjd som ska projiceras. Mätplattan 16 har en reflexbeläggning för bättre siktbarhet av laserstrålen på längre avstånd eller vid kraftigt solsken. Denna ljusförstärkning kan endast urskiljas när blicken riktas parallellt med laserstrålen mot mätplattan. Användning av lasermottagare (tillbehör) (se bild D) Vid ogynnsamma ljusförhållanden (ljus omgivning, klart sol- sken) och på längre avstånd ska lasermottagare 17 för bättre registrering av laserlinjerna användas. Slå vid arbeten med lasermottagare på pulsfunktionen (se ”Pulsfunktion”, sidan 53). Lasersiktglasögon (tillbehör) Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid verkar laserns röda ljus klarare. Lasersiktglasögonen får inte användas som skydds- glasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. Lasersiktglasögonen får inte användas som solglas- ögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Användningsexempel (se bilder C–H) Exempel på olika möjligheter att använda mätverktyget finns på bildsidorna. 2,5 m 2,5 m 2 m

OBJ_BUCH-907-005.book Page 55 Monday, July 4, 2016 2:41 PM56 | Norsk 1 609 92A 1YU | (4.7.16) Bosch Power Tools Underhåll och service Underhåll och rengöring Lagra och transportera mätverktyget endast i det skydds- fodral som medlevererats. Se till att mätverktyget alltid hålls rent. Mätverktyget får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel. Rengör regelbundet speciellt ytorna kring laserns utlopps- öppning och se till ludd avlägsnas. För reparation ska mätverktyget skickas in i skyddsfodralet 18. Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Avfallshantering Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte mätverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU måste obrukbara mätverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhän- dertas och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Linjelaser Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende anvisningene, kan de integrerte beskyttel- sesinnretningene bli skadet. Varselskilt på måleverktøyet må alltid være synlige og lesbare. OPPBEVAR DISSE AN- VISNINGENE PÅ ET TRYGT STED, OG LA DEM FØLGE MED HVIS MÅLEVERKTØYET SKAL BRUKES AV ANDRE. OBS! Hvis det brukes andre betjenings- eller juste- ringsinnretninger enn de vi har angitt her eller det utfø- res andre bruksmetoder, kan dette føre til en farlig stråle-eksponering. Måleverktøyet leveres med et advarselsskilt (på bildet av måleverktøyet på siden med bildene er dette merket med nummer 12). Hvis teksten på advarselsskiltet ikke er på ditt språk, må du lime en etikett på ditt språk over dette skiltet før du tar produktet i bruk. Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader. Ved øyekontakt med laserstrålen må øyet lukkes be- visst og hodet straks beveges bort fra strålen. Det må ikke gjøres endringer på laserutstyret. Bruk laserbrillene aldri som beskyttelsesbriller. Laser- brillene er til bedre registrering av laserstrålen, men de be- skytter ikke mot laserstrålingen. Bruk laserbrillene aldri som solbriller eller i trafikken. Laserbrillene gir ingen fullstendig UV-beskyttelse og redu- serer fargeregistreringen. Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes måleverktøyets sikkerhet. La aldri barn bruke laser-måleverktøyet uten oppsyn. Du kan ufrivillig blende personer. Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damper. Laser-måltavle Ikke bruk måleverktøyet og laser-målpla- ten 15 i nærheten av pacemakere. Magne- tene til måleverktøy og laser-målplate oppret- ter et felt som kan innskrenke funksjonen til pacemakere. Hold måleverktøyet og laser-målplaten 15 unna mag- netiske databærere og magnetisk ømfindtlige appara- ter. Virkningen til magnetene på måleverktøyet og laser- målplaten kan medføre irreversible datatap. Produkt- og ytelsesbeskrivelse Brett ut utbrettssiden med bildet av måleverktøyet, og la den- ne siden være utbrettet mens du leser bruksanvisningen. Formålsmessig bruk Måleverktøyet er beregnet til beregning og kontroll av vann- rette og loddrette linjer. Laser Radiation Class 2do not stare into beamIEC 60825-1:2014-03 <1 mW, 640 nm OBJ_BUCH-907-005.book Page 56 Monday, July 4, 2016 2:41 PMNorsk | 57 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Støyinformasjon Det A-bedømte lydtrykknivået til lydsignalet er 80 dB(A) på en meter avstand. Ikke hold måleverktøyet nær øret! Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av måleverktøyet på illustrasjonssiden. 1 Utgang laserstråle 2 Batterivarsel 3 Tast pulsfunksjon 4 Melding pulsfunksjon 5 Driftstype-tast 6 Anvisning arbeid uten automatisk nivellering 7 På-/av-bryter 8 Stativfeste 5/8" 9 Stativfeste 1/4" 10 Deksel til batterirom 11 Låsing av batteridekselet 12 Laser-advarselsskilt 13 Serienummer 14 Magneter 15 Laser-målplate 16 Målplate med fot* 17 Lasermottaker* 18 Beskyttelsesveske* 19 Universal holder* 20 Teleskopstang* 21 Laserbriller* 22 Stativ*
