BRUGSANVISNING GLL 280 P Professional BOSCH

OBJ_BUCH-907-005.book Page 45 Monday, July 4, 2016 2:41 PM46 | Dansk 1 609 92A 1YU | (4.7.16) Bosch Power Tools Onderhoud en service Onderhoud en reiniging Bewaar en transporteer het meetgereedschap alleen in het meegeleverde beschermetui. Houd het meetgereedschap altijd schoon. Dompel het meetgereedschap niet in water of andere vloei- stoffen. Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen. Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen. Verzend het meetgereedschap in het beschermetui 18 in het geval van een reparatie. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Meetgereedschappen, toebehoren en verpakkingen dienen op een voor het milieu verantwoorde manier te worden herge- bruikt. Gooi meetgereedschappen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare meetgereed- schappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu’s en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze wor- den hergebruikt. Wijzigingen voorbehouden. Dansk Sikkerhedsinstrukser Linienlaser Samtlige anvisninger skal læses og overhol- des for at kunne arbejde risikofrit og sikkert med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måle- værktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. OPBEVAR ANVISNINGERNE SIKKERT, OG LAD DEM ALTID FØLGE MÅLEVÆRKTØJET. Forsigtig – hvis der bruges betjenings- eller justerings- udstyr eller hvis der udføres processer, der afviger fra de her angivne, kan dette føre til alvorlig strålingseks- position. Måleværktøjet leveres med et advarselsskilt (på den grafiske illustration over måleværktøjet har det num- mer 12). Er teksten på advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug før- ste gang. Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene. Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleom- rådet. Foretag aldrig ændringer af laseranordningen. Anvend ikke de specielle laserbriller som beskyttelses- briller. Laserbrillerne anvendes til bedre at kunne se laser- strålen, de beskytter dog ikke mod laserstråler. Anvend ikke de specielle laserbriller som solbriller el- ler i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at regi- strere og iagttage farver. Sørg for, at måleværktøjet kun repareres af kvalifice- rede fagfolk og at der kun benyttes originale reserve- dele. Dermed sikres det, at måleværktøjet bliver ved med at være sikkert. Sørg for, at børn ikke kan komme i kontakt med laser- måleværktøjet. Du kan utilsigtet komme til at blænde per- soner. Brug ikke måleværktøjet i eksplosionsfarlige omgivel- ser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøjet kan der opstå gnister, der antænder støv eller dampe. Laser Radiation Class 2do not stare into beamIEC 60825-1:2014-03 <1 mW, 640 nm OBJ_BUCH-907-005.book Page 46 Monday, July 4, 2016 2:41 PMDansk | 47 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Laser-måltavle Måleværktøjet og laser-måltavlen 15 må ikke komme i nærheden af pacemakere. Magneterne på måleværktøj og laser-måltavle danner et magnetfelt, som kan påvirke pace- makernes funktion. Hold måleværktøjet og laser-måltavlen 15 væk fra magnetiske databærere og magnetisk sarte maskiner. Virkningen af magneterne på måleværktøj og laser-måltav- le kan føre til irreversibelt datatab. Beskrivelse af produkt og ydelse Klap venligst foldesiden med illustration af måleværktøjet ud og lad denne side være foldet ud, mens du læser betjenings- vejledningen. Beregnet anvendelse Måleværktøjet er beregnet til at beregne og kontrollere vand- rette og lodrette linjer. Støjinformation Det A-vægtede lydtrykniveau for signaltonen er i en meters af- stand 80 dB(A). Hold ikke måleværktøjet helt op mod øret! Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden. 1 Åbning til laserstråle 2 Batteriadvarsel 3 Taste pulsfunktion 4 Visning pulsfunktion 5 Driftsform-taste 6 Indikator arbejde uden nivelleringsautomatik 7 Start-stop-kontakt 8 Stativholder 5/8" 9 Stativholder 1/4" 10 Låg til batterirum 11 Lås af låg til batterirum 12 Laser-advarselsskilt 13 Serienummer 14 Magnete 15 Laser-måltavle 16 Måleplade med fod* 17 Lasermodtager* 18 Beskyttelsestaske* 19 Universel holder* 20 Teleskopstang* 21 Specielle laserbriller* 22 Stativ*

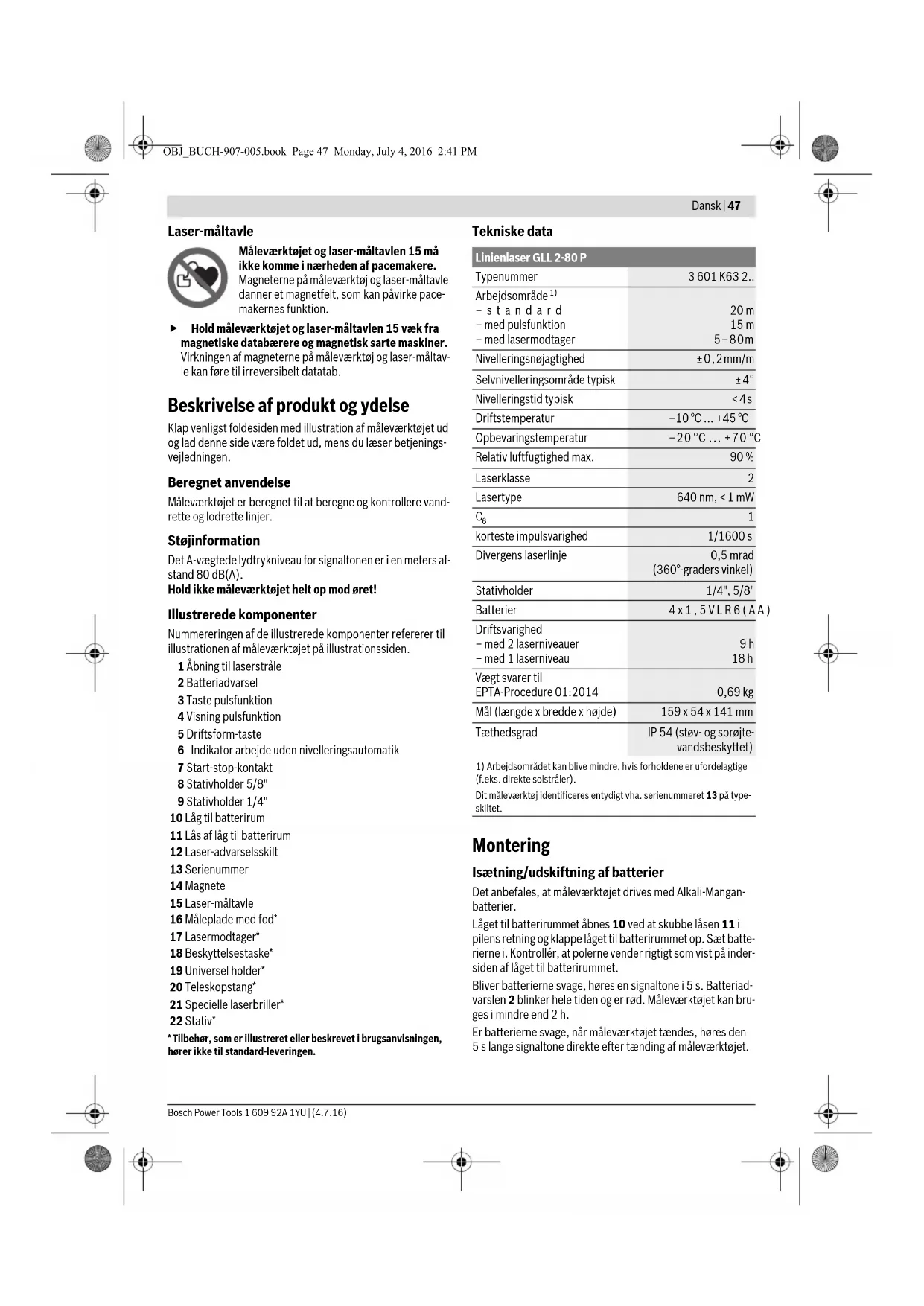

• Tilbehør, som er illustreret eller beskrevet i brugsanvisningen, hører ikke til standard-leveringen. Tekniske data Montering Isætning/udskiftning af batterier Det anbefales, at måleværktøjet drives med Alkali-Mangan- batterier. Låget til batterirummet åbnes 10 ved at skubbe låsen 11 i pilens retning og klappe låget til batterirummet op. Sæt batte- rierne i. Kontrollér, at polerne vender rigtigt som vist på inder- siden af låget til batterirummet. Bliver batterierne svage, høres en signaltone i 5 s. Batteriad- varslen 2 blinker hele tiden og er rød. Måleværktøjet kan bru- ges i mindre end 2 h. Er batterierne svage, når måleværktøjet tændes, høres den 5 s lange signaltone direkte efter tænding af måleværktøjet. Linienlaser GLL 2-80 P Typenummer 3 601 K63 2.. Arbejdsområde

18 h Vægt svarer til EPTA-Procedure 01:2014 0,69 kg Mål (længde x bredde x højde) 159 x 54 x 141 mm Tæthedsgrad IP 54 (støv- og sprøjte- vandsbeskyttet)

1) Arbejdsområdet kan blive mindre, hvis forholdene er ufordelagtige

(f.eks. direkte solstråler). Dit måleværktøj identificeres entydigt vha. serienummeret 13 på type- skiltet. OBJ_BUCH-907-005.book Page 47 Monday, July 4, 2016 2:41 PM48 | Dansk 1 609 92A 1YU | (4.7.16) Bosch Power Tools Skift altid alle batterier på en gang. Batterierne skal stamme fra den samme fabrikant og have den samme kapacitet. Tag batterierne ud af måleværktøjet, hvis måleværktø- jet ikke skal bruges i længere tid. Batterierne kan korro- dere og aflade sig selv, hvis de bliver siddende i måleværk- tøjet i længere tid. Brug Ibrugtagning Når måleværktøjet er i brug, høres høje signaltoner un- der bestemte betingelser. Hold derfor måleværktøjet væk fra øret eller andre personer. Den høje lyd kan be- skadige hørelsen. Beskyt måleværktøjet mod fugtighed og direkte sol- stråler. Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i bilen i længere tid. Sørg altid for, at måleværtøjet er tem- pereret ved større temperatursvingninger, før det tages i brug. Ved ekstreme temperaturer eller temperatursving- ninger kan måleværktøjets præcision forringes. Undgå at udsætte måleværktøjet for voldsomme stød eller fald. Beskadigelser af måleværktøjet kan føre til for- ringelse af nøjagtigheden. Sammenlign efter et kraftigt stød eller styrt laserlinjerne hhv. lodstrålerne til kontrol med en kendt vandret eller lodret referencelinje hhv. med kontrollerede lodpunkter. Sluk for måleværktøjet, før det transporteres. Når det slukkes, låses pendulenheden, der ellers kan beskadiges, hvis den udsættes for store bevægelser. Tænd/sluk Måleværktøjet tændes ved at skubbe start-stop-kontakten 7 i positionen „on“ (til arbejde uden nivelleringsautomatik) eller i positionen „on“ (til arbejde med nivelleringsauto- matik). Måleværktøjet sender straks efter tænding laserlinjer ud af udgangsåbningerne 1. Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand. Sørg for, at måleværktøjet altid er under opsyn og sluk for måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen. Måleværktøjet slukkes ved at skubbe start-stop-kontakten 7 i position „off“. Pendulenheden låses, når værktøjet slukkes. Overskrides den max. tilladte driftstemperatur på 45 °C , slukker værktøjet for at beskytte laserdioden. Når måleværk- tøjet er afkølet, er den driftsklar igen og kan tændes. Deaktivering af frakoblingsautomatik Trykkes der ikke på nogen taste på måleværktøjet i ca. 30 min, slukkes måleværktøjet automatisk for at skåne batte- rierne. Måleværktøjet tændes igen efter den automatiske slukning ved at skubbe start-stop-kontakten 7 i position „off“ og så tænde for måleværktøjet igen eller ved at trykke på drifts- formtasten en gang 5 eller på tasten for pulsfunktion 3. Frakoblingsautomatikken deaktiveres ved at trykke på drifts- form-tasten og holde den nede i mindst 3 s, mens måleværk- tøjet er tændt 5. Er frakoblingsautomatikken deaktiveret, blinker laserstrålerne kort som bekræftelse. Den automatiske slukning aktiveres ved at slukke for måle- værktøjet og tænde det igen eller ved at trykke på driftsform- tasten 5 og holde den nede i mindst 3 s. Signaltone deaktiveres Når måleværktøjet tændes, er signaltonen altid aktiveret. Signaltonen deaktiveres eller aktiveres ved at trykke på driftsformtasten 5 og tasten for pulsfunktion 3 på samme tid og holde dem nede i mindst 3 s. Der høres tre korte signaltoner som bekræftelse både ved aktivering og deaktivering. Funktioner Måleværktøjet har tre driftsformer, som du altid kan skifte mellem: –Vandret funktion: giver et vandret laserniveau, – Lodret funktion: giver et lodret laserniveau, –Funktion med krydslinjer: giver et vandret og et lodret laserniveau. Måleværktøjet befinder sig i vandret funktion, når det tæn- des. Driftsformen skiftes ved at trykke på driftsform-tasten 5. Alle tre driftsformer kan vælges både med og uden nivelle- ringsautomatik. Pulsfunktion Til arbejde med lasermodtageren 17 skal pulsfunktionen akti- veres – uafhængigt af den valgte driftsform. I pulsfunktionen blinker laserlinjerne med meget høj frekvens og er således nemme at finde for lasermodtageren 17. Pulsfunktionen tændes ved at trykke på tasten 3. Når puls- funktionen er tændt, lyser visningen 4 grøn. For det menneskelige øje er det noget vanskeligere at se laser- linjerne, når pulsfunktionen er tændt. Til arbejde uden laser- modtager skal du derfor slukke for pulsfunktionen ved at tryk- ke på tasten 3 en gang til. Når pulsfunktionen er slukket, slukker visningen 4. Automatisk nivellering Arbejde med nivelleringsautomatik Stil måleværktøjet på et vandret, fast underlag og fastgør det på holderen 19 eller stativet 22. Skub Til arbejde med nivelleringsautomatik skub start-stop- kontakten 7 i position „on“. Nivelleringsautomatikken udligner automatisk ujævnheder i selvnivelleringsområdet på ±4°. Nivelleringen afsluttes, så snart laserlinjerne ikke bevæger sig mere. Er den automatiske nivellering ikke mulig (f.eks. fordi måle- værktøjets ståflade afviger mere end 4° fra den vandrette lin- je, begynder laserlinjerne at blinke i hurtig takt. Er signaltonen aktiveret, høres en signaltone i hurtig takt i max. 30 s. I løbet af 10 s efter tændingen er denne alarm deaktiveret for at muliggøre en klargøring af måleværktøjet. OBJ_BUCH-907-005.book Page 48 Monday, July 4, 2016 2:41 PMDansk | 49 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Stil måleværktøjet vandret og vent på selvnivelleringen. Så snart måleværktøjet findes i selvnivelleringsområdet på ±4°, lyser laserstrålerne konstant, og signaltonen slukkes. I tilfælde af vibrationer eller positionsændringer under brugen nivelleres måleværktøjet automatisk igen. Kontrollér efter en ny nivellering den vandrette eller lodrette laserlinjes position mht. referencepunkter for at undgå fejl. Arbejde uden nivelleringsautomatik Skub til arbejde uden nivelleringsautomatik start-stop-kon- takten 7 i position „on“. Er nivelleringsautomatikken sluk- ket, lyser visningen 6 rød, og laserlinjerne blinker i langsom takt i 30 s. Er nivelleringsautomatikken slukket, kan du holde måleværk- tøjet frit i hånden eller stillle det på et hældet underlag. I krydslinjefunktionen forløger de to laserlinjer ikke mere nød- vendigvis lodret i forhold til hinanden. Nivelleringsnøjagtighed Påvirkning af målenøjagtighed Laserens målenøjagtighed påvirkes fremfor alt af omgivelses- temperaturen. Især temperaturforskelle der forløber fra gul- vet og opad kan distrahere laserstrålen. Da temperaturlaget er størst i nærheden af jorden/gulvet, bør måleværktøjet altid være monteret på et stativ fra en måle- strækning på 20 m. Stil desuden så vidt muligt måleværktøjet i midten af arbejdsfladen. Ud over udefra kommende påvirkninger kan også maskinspe- cifikke påvirkninger (f.eks. fald eller kraftige stød) resultere i afgivelser. Kontrollér derfor altid nivelleringspræcisionen, før du påbegynder en arbejdsopgave. Kontroller først nivelleringsnøjagtigheden for den vandrette laserlinje og herefter nivelleringsnøjagtigheden for den lod- rette laserlinje. Overskrider måleværktøjet den max. afvigelse ved en af te- sterne, skal det repareres hos Bosch Service Center. Tværaksens vandrette nivelleringsnøjagtighed kontrolleres Til kontrol har du brug for en fri målestrækning på 5 m på fast grund mellem to vægge A og B. –Montér måleværktøjet på et stativ i nærheden af væg A eller stil det på en fast, lige undergrund. Tænd for måleværktøjet. Vælg krydslinjefunktionen med nivelleringsautomatik. –Ret laseren mod den nærliggende væg A og lad måleværk- tøjet nivellere. Markér midten af punktet, hvor laserlinjer- ne krydser hinanden på væggen (punkt I). –Drej måleværktøjet 180°, lad det nivellere og markér krydsningspunktet for laserlinjerne på den modsatliggen- de væg B (punkt II). –Placér måleværktøjet – uden at dreje det – i nærheden af væg B, tænd for det og lad det indnivellere. –Indstil måleværktøjet i højden på en sådan måde (ved hjælp af stativet eller i givet fald ved at lægge noget ind un- der), at krydningspunktet for laserlinjerne nøjagtigt ram- mer det tidligere markerede punkt II på væggen B. –Drej måleværktøjet 180°, uden at højden ændres. Indstil det i forhold til væggen A på en sådan måde, at den lodrette laserlinje løber gennem det allerede markerede punkt I. Lad måleværktøjet nivellere og markér laserlinjernes krydsningspunkt på væggen A (punkt III). – Forskellen d mellem de to markerede punkter I og III på væggen A er måleværktøjets faktiske højdeafvigelse langs med den tværgående aksel. På målestrækningen 2 x 5 m =10m er den max. tilladte afvi- gelse: 10 m x±0,2mm/m =±2mm. Differencen d mellem punkterne I og III må som følge heraf max. være 2 mm.

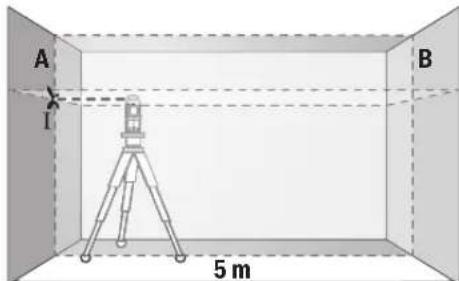

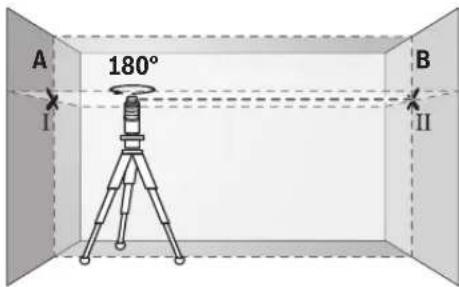

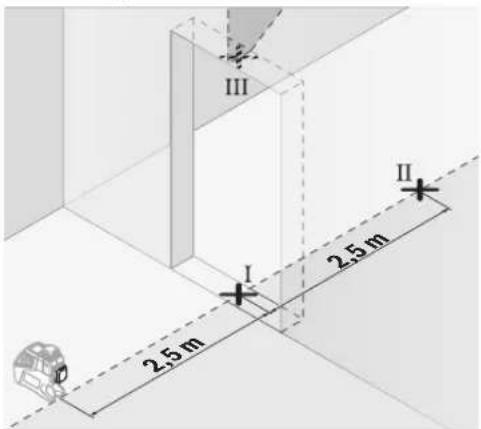

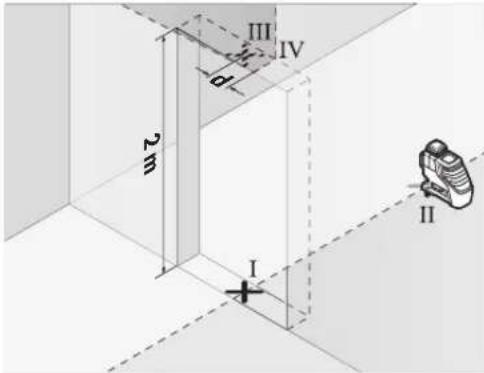

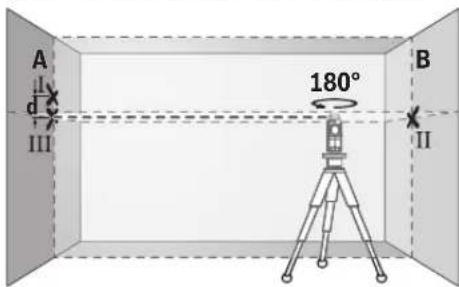

180° OBJ_BUCH-907-005.book Page 49 Monday, July 4, 2016 2:41 PM50 | Dansk 1 609 92A 1YU | (4.7.16) Bosch Power Tools Kontrol af nivelleringsnøjagtighed for den lodrette linje Til kontrollen har du brug for en døråbning, hvor der er mindst 2,5 m plads på hver side af døren (på fast grund). –Stil måleværktøjet på en fast, jævn undergrund 2,5 m fra døråbningen (ikke på et stativ). Niveller måleværktøjet i lodret drift med nivelleringsautomatik og ret laserlinjen mod døråbningen. – Markér midten af den lodrette laserlinje forneden i døråb- ningen (punkt I), 5 m på den anden side af døråbningen (punkt II) samt øverst i døråbningen (punkt III). –Drej måleværktøjet 180° og stil det på den anden side af døråbningen direkte bag ved punktet II. Lad måleværktø- jet nivellere og juster den lodrette laserlinje på en sådan måde, at linjens midte forløber nøjagtigt gennem punk- terne I og II. – Marker laserlinjens midte på døråbningens øverste kant som punkt IV. –Forskellen d mellem de to markerede punkter III og IV giver den faktiske afvigelse mellem måleværktøjet og den lodrette linje. – Mål døråbningens højde. Den max. tilladte afvigelse beregnes på følgende måde: dobbelt højde for døråbning x 0,2 mm

eksempel: Ved en højde for døråbningen på 2 m må den max. afvigelse være 2x2m x±0,2mm/m =±0,8mm. Punkterne III og IV må som følge heraf max. ligge 0,8 mm væk fra hinanden. Arbejdsvejledning Anvend altid kun midten af laserlinjen til at markere. Laserlinjens bredde ændrer sig med afstanden. Arbejde med laser-måltavlen Laser-måltavlen 15 gør det nemmere at se laserstrålen under ugunstige betingelser og ved store afstande. Den reflekterende halvdel af laser-måltavlen 15 gør det nem- mere at se laserlinjen, gennem den gennemsigtige halvdel kan laserlinjen også ses fra bagsiden af laser-måltavlen. Arbejde med stativet (tilbehør) Et stativ tilbyder et stabilt, højdejusterbart måleunderlag. An- bring måleværktøjet med 1/4"-stativholderen 9 på stativets gevind 22 eller et almindeligt fotostativ. Til fastgørelse på et almindeligt byggestativ har du brug for 5/8"-stativholderen 8. Skru måleværktøjet fast med stativets stilleskrue. Fastgørelse med den universelle holder (tilbehør) (se Fig. D) Med den universelle holder 19 kan måleværktøjet fastgøres til f.eks. lodrette flader, rør eller magnetiserbare materialer. Den universelle holder er også egnet som gulvstativ og gør det nemmere at indstille måleværktøjet i højden. Arbejde med målepladen (tilbehør) (se Fig. A–B) Ved hjælp af målepladen 16 kan du overføre lasermarkerin- gen på gulvet/jorden og laserhøjden på en væg. Med nulfeltet og skalaen kan du måle forskydningen til den øn- skede højde og overføre den til et andet sted. Dermed bortfal- der den nøjagtige indstilling af måleværktøjet til den højde, der skal overføres. Målepladen 16 har en refleksbelægning, som gør det nemmre at se laserstrålen ved større afstsand eller hvis solen er meget stærk. Lysstyrkeforstærkningen kan kun erkendes, hvis du retter blikket mod målepladen parallelt med laserstrålen. Arbejde med lasermodtager (tilbehør) (se Fig. D) Under ugunstige lysforhold (lyse omgivelser, direkte solstrå- ler) og inden for store afstande bruges lasermodtageren for bedre at kunne finde laserlinjerne 17. Tænd for pulsfunktio- nen, når der arbejdes med lasermodtageren (se „Pulsfunk- tion“, side 48). Specielle laserbriller (tilbehør) De specielle laserbriller bortfiltrerer omgivelseslyset. Derved fremkommer laserens røde lys noget lysere for øjet. Anvend ikke de specielle laserbriller som beskyttelses- briller. Laserbrillerne anvendes til bedre at kunne se laser- strålen, de beskytter dog ikke mod laserstråler. Anvend ikke de specielle laserbriller som solbriller el- ler i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at regi- strere og iagttage farver. Eksempler på arbejde (se Fig. C–H) Eksempler på anvendelsesmuligheder for måleværktøjet fin- des på illustrationssiderne. 2,5 m 2,5 m 2 m
