GLL 280 P Professional - Λέιζερ επίπεδο BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Γραμμικό επίπεδο λέιζερ
Μάρκα	Bosch
Μοντέλο	GLL 280 P Professional
Διαστάσεις (Μ x Π x Υ)	159 x 54 x 141 mm
Βάρος (σύμφωνα με EPTA 01:2014)	0,69 kg
Τροφοδοσία	4 μπαταρίες LR6 (AA) 1,5 V
Αυτονομία	Περίπου 9 ώρες (2 γραμμές λέιζερ), 18 ώρες (1 γραμμή λέιζερ)
Εμβέλεια	Τυπική: 20 m · με λειτουργία παλμού: 15 m · με δέκτη: 5–80 m
Ακρίβεια ισοπέδωσης	±0,2 mm/m
Εύρος αυτόματης ισοπέδωσης	±4°
Τυπικός χρόνος ισοπέδωσης	< 4 s
Κατηγορία λέιζερ	2
Τύπος λέιζερ / μήκος κύματος	640 nm, < 1 mW
Βαθμός προστασίας	IP 54 (στεγανό στη σκόνη και στις πιτσιλιές νερού)
Θερμοκρασία λειτουργίας	-10 °C έως +45 °C
Θερμοκρασία αποθήκευσης	-20 °C έως +70 °C
Σύνδεση τρίποδα	1/4" και 5/8"
Κύριες λειτουργίες	Οριζόντιες, κάθετες και σταυρωτές γραμμές · αυτόματη ισοπέδωση · λειτουργία παλμού για δέκτη · αυτόματη απενεργοποίηση (ρυθμιζόμενη) · ηχητικό σήμα (απενεργοποιήσιμο)
Συντήρηση και καθαρισμός	Μαλακό και υγρό πανί · μην χρησιμοποιείτε διαλύτες · καθαρίζετε τακτικά τις εξόδους λέιζερ
Ασφάλεια	Μην κοιτάτε τη δέσμη · κρατήστε μακριά από βηματοδότες (μαγνήτες) · φυλάξτε στη θήκη προστασίας
Ανταλλακτικά και δυνατότητα επισκευής	Διαθέσιμα από το τμήμα εξυπηρέτησης Bosch · αριθμός είδους 10 ψηφίων (3 601 K63 2..) · επισκευή μόνο από εξειδικευμένο προσωπικό
Γενικές πληροφορίες	Εγχειρίδιο δωρεάν λήψης στο notice-facile.com · παρέχεται με σκόπευτρο, θήκη, μπαταρίες · προαιρετικά αξεσουάρ: δέκτης, τρίποδας, καθολική βάση, γυαλιά

Συχνές ερωτήσεις - GLL 280 P Professional BOSCH

Πώς να αλλάξετε τις μπαταρίες στο Bosch GLL 280 P ;

Για να αλλάξετε τις μπαταρίες, ωθήστε τη διάταξη ασφάλισης 11 του καλύμματος της θήκης μπαταριών 10 προς την κατεύθυνση του βέλους και ανασηκώστε το κάλυμμα. Τοποθετήστε 4 μπαταρίες LR6 (AA) τηρώντας την ενδεικνυόμενη πολικότητα. Προτιμήστε αλκαλικές μπαταρίες.

Πώς να ενεργοποιήσετε τη λειτουργία παλμού για χρήση του δέκτη ;

Πατήστε το πλήκτρο 3 (Λειτουργία παλμού). Η ενδεικτική λυχνία 4 ανάβει πράσινη. Οι γραμμές λέιζερ αναβοσβήνουν σε πολύ υψηλή συχνότητα, ανιχνεύσιμες από τον δέκτη 17. Για απενεργοποίηση, πατήστε ξανά το πλήκτρο.

Τι να κάνετε αν οι γραμμές λέιζερ αναβοσβήνουν και η συσκευή δεν ισοπεδώνεται ;

Εάν η συσκευή μέτρησης είναι κεκλιμένη περισσότερο από ±4°, η αυτόματη ισοπέδωση είναι αδύνατη. Οι γραμμές λέιζερ αναβοσβήνουν και ακούγεται ένα γρήγορο ηχητικό σήμα για μέγιστο 30 δευτερόλεπτα. Τοποθετήστε τη συσκευή σε σταθερή οριζόντια επιφάνεια ή ρυθμίστε την κλίση της ώστε να είναι μικρότερη από 4°.

Πώς να ελέγξετε την ακρίβεια της συσκευής ;

Εκτελέστε έλεγχο της οριζόντιας και κάθετης γραμμής όπως περιγράφεται στο εγχειρίδιο. Για παράδειγμα, για την οριζόντια γραμμή, τοποθετήστε τη συσκευή 5 m από έναν τοίχο, σημειώστε το σημείο διασταύρωσης, περιστρέψτε τη 180° και συγκρίνετε τις αποκλίσεις. Η μέγιστη επιτρεπόμενη απόκλιση είναι ±0,2 mm/m.

Μπορεί να χρησιμοποιηθεί το λέιζερ σε εξωτερικό χώρο κάτω από τον ήλιο ;

Ναι, αλλά η ορατότητα μπορεί να μειωθεί. Χρησιμοποιήστε το σκόπευτρο λέιζερ ή τον δέκτη λέιζερ (ενεργοποιώντας τη λειτουργία παλμού) για βελτιωμένη ανίχνευση. Η εμβέλεια με δέκτη μπορεί να φτάσει τα 80 m.

Πώς να απενεργοποιήσετε την αυτόματη απενεργοποίηση μετά από 30 λεπτά ;

Κρατήστε πατημένο το πλήκτρο 5 (Λειτουργία λειτουργίας) για τουλάχιστον 3 δευτερόλεπτα όταν η συσκευή είναι αναμμένη. Οι δέσμες λέιζερ αναβοσβήνουν στιγμιαία για επιβεβαίωση της απενεργοποίησης. Για επανενεργοποίηση, απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή ή επαναλάβετε την ίδια ενέργεια.

Ποια αξεσουάρ είναι συμβατά με το GLL 280 P ;

Μεταξύ των προαιρετικών αξεσουάρ: δέκτης λέιζερ 17, σκόπευτρο με βάση 16, καθολική βάση 19, τηλεσκοπική ράβδος 20, γυαλιά όρασης 21, τρίποδας 22. Ορισμένα αξεσουάρ (όπως η θήκη 18) περιλαμβάνονται.

Πώς να καθαρίσετε τη συσκευή ;

Χρησιμοποιήστε ένα μαλακό και υγρό πανί. Μην βυθίζετε ποτέ τη συσκευή στο νερό. Μην χρησιμοποιείτε απορρυπαντικά ή διαλύτες. Καθαρίζετε τακτικά τις επιφάνειες κοντά στο άνοιγμα εξόδου του λέιζερ για να αφαιρείτε τη σκόνη.

Ποιοι είναι οι σημαντικοί κανόνες ασφαλείας ;

Μην κατευθύνετε ποτέ τη δέσμη λέιζερ προς ανθρώπους ή ζώα. Μην κοιτάτε τη δέσμη. Οι μαγνήτες μπορεί να επηρεάσουν τους βηματοδότες – κρατήστε τη συσκευή σε απόσταση. Χρησιμοποιήστε τη θήκη προστασίας για μεταφορά. Μην τροποποιείτε τη διάταξη λέιζερ.

Πού μπορώ να βρω ανταλλακτικά ή να επισκευάσω τη συσκευή ;

Επικοινωνήστε με το Τμήμα Εξυπηρέτησης Πελατών της Bosch. Στη Γαλλία, μπορείτε να παραγγείλετε εξαρτήματα online στο www.bosch-pt.fr ή να καλέσετε το 0811 360122 (τοπική χρέωση). Για επισκευή, απευθυνθείτε σε εξουσιοδοτημένο κέντρο. Ο αριθμός είδους (3 601 K63 2..) αναγράφεται στην πινακίδα.

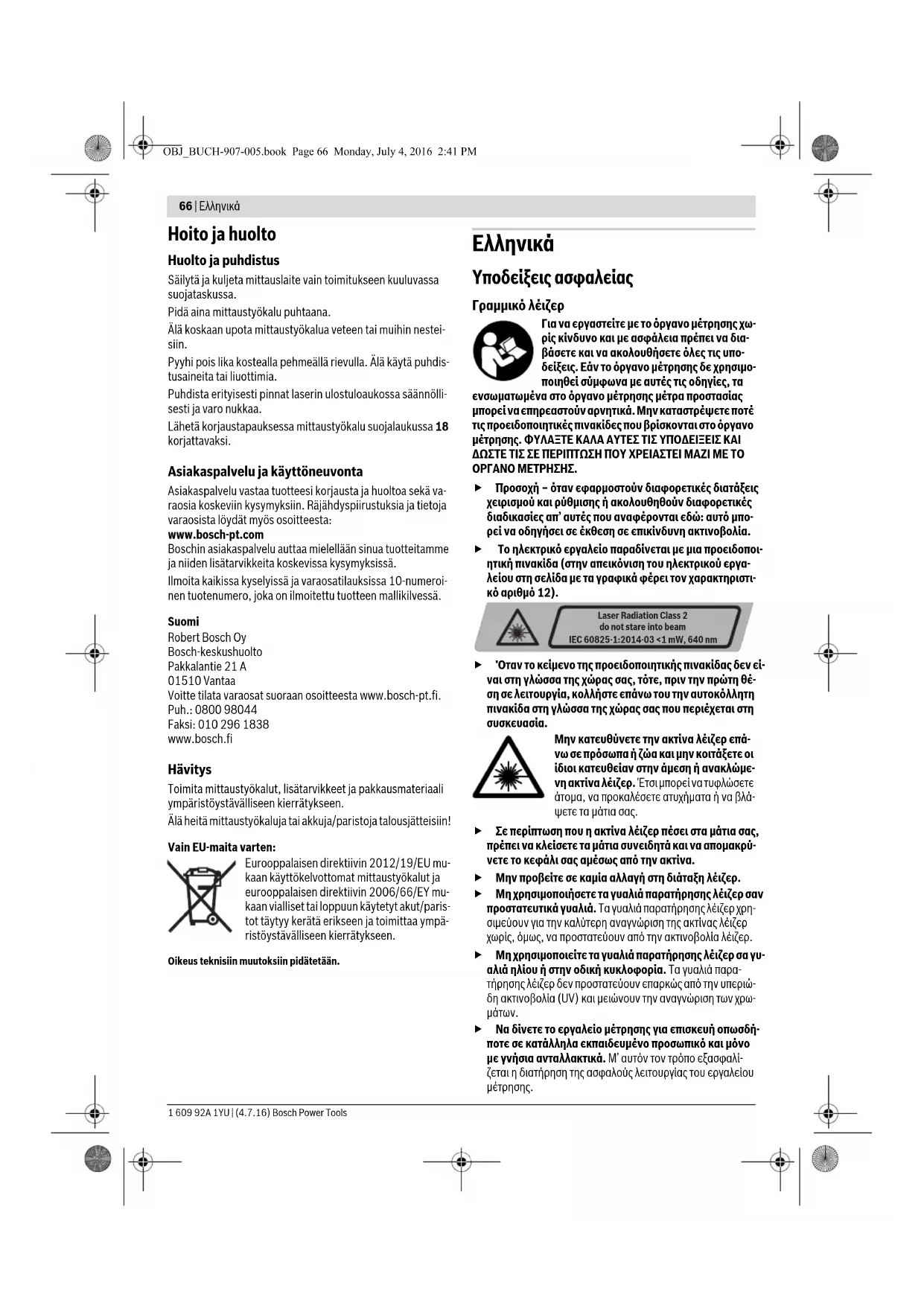

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GLL 280 P Professional BOSCH

Ελληνικά ...... Σελίδα 66

Υποδείξεις ασφαλείας

Γραμμικό λέιζερ

Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια πρέπει να διαβάσετε και να ακολουθήσετε όλες τις υποδείξεις. Εᾶν το όργανο μέτρησης δε χρησιμοποιθεί σύμφωνα με αυτές τις οδηγίες, τα

ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοπουητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΣΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΙΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ.

▶ Προσοχή – όταν εφαρμοστούν διαφορετικές διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ' αυτές που αναφέρονται εδώ: αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.
To ηλεκτρικό εργαλείο παραδίνεται με μια προειδοποιητική πινακίδα (στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα με τα γραφικά φέρει τον χαρακτηριστικό αριθμό 12).

'Οταν το κείμενο της προειδοποιητικής πινακίδας δεν είναι στη γλώσσα της χώρας σας, τότε, πριν την πρώτη θέση σε λειτουργία, κολλήστε επάνω του την αυτοκόλλητη πινακίδα στη γλώσσα της χώρας σας που περιέχεται στη συσκευασία.

Μην κατευθύνετε την ακτίνα λέζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέζερ. Έται μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας.

▶ Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα.
▶ Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ.
▶ Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέίζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέίζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέίζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέίζερ.
Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.
▶ Na δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.

Ελληνικά | 67

Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα πρόσωπα.
Na μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτοι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.

Πίνακας στόχευσης λέιζερ

Μην πλησιάζετε το εργαλείο μέτρησης και τον πίνακα στόχευσης λέιζερ 15 σε βηματοδότες. Οι μαγνήτες του εργαλείου μέτρησης και του πίνακα στόχευσης λέιζερ δημιουργούν ένα μαγνητικό πεδίο το οποίο μπορεί να επιδράσει αρνητικά στη λειτουργία των βηματοδοτών.

▶ Na κρατάτε το εργαλείο μέτρησης και τον πίνακα στόχευσης λέιζερ 15 πάντοτε μακριά από μαγνητικούς φορείς δεδομένων καθώς και μακριά από ευαισθητες συσκευές. Η επίδραση των μαγνητών του εργαλείου μέτρησης και του πίνακα στόχευσης λέιζερ μπορεί οδηγήσουν σε οριστική απώλεια των δεδομένων.

Περιγραφή του προϊόντος και της ισχύος του

Παρακαλούμε ξεδιπλώστε το διπλό εξώφυλλο με την απεικόνιση του εργαλείου μέτρησης κι αφήστε το ξεδιπλωμένο κατά τη διάρκεια της ανάγνωσης των οδηγιών χειρισμού.

Χρήση σύμφωνα με τον προορισμό

Το εργαλείο μέτρησης προορίζεται για την εξακρίβωση και τον έλεγχο οριζοντίων και κάθετων γραμμών.

Πληροφορία για το θόρυβο

Η στάθμη ακουστικής πίεσης του ακουστικού σήματος εξακριβώθηκε σύμφωνα με την καμπύλη Α σε απόσταση ενός μέτρου και ανέρχεται σε 80 dB(A).

Μην κρατήσετε ποτέ το εργαλείο μέτρησης πολύ κοντά στο αυτί σας!

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

1 'Εξοδος ακτίνας λέιζερ
2 Προειδοποίηση μπαταρίας
3 Πλήκτρο για παλμική λειτουργία
4 'Ενδειξη παλμικής λειτουργίας
5 Πλήκτρο τρόπων λειτουργίας
6 'Ενδειξη για εργασία χωρίς αυτόματη χωροστάθμηση
7 Διακόπης ON/OFF
8 Υποδοχή τριπόδου 5/8"
9 Υποδοχή τριπόδου 1/4"
10 Καπάκι θήκης μπαταρίας

11 Ασφάλεια του καπακιού θήκης μπαταρίας

12 Προειδοποιητική πινακίδα λέιζερ

13 Αριθμός σειράς

14 Μαγνήτες

15 Πίνακας στόχευσης λέιζερ

16 Πλάκα μέτρησης με πόδι*

17 Δέκτης λέιζερ*

18 Τοάντα προστασίας*

19 Βάση γενικής χρήσης*

20 Τηλεσκοπική ράβδος*

21 Γυαλιά παρατήρησης λέιζερ*

22 Trilodo*

* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία.

Τεχνικά χαρακτηριοτικά

Αριθμός ευρετηρίου	3 601 K63 2..
Περιοχή εργασίας1)- Σ τά ν τα ρ- με παλμική λειτουργία- με δέκτη λέιζερ	20 m15 m5–80 m
Ακρίβεια χωροστάθμησης	±0,2 mm/m
Περιοχή αυτόματης χωροστάθμησης, τυπική	±4°
Χρόνος χωροστάθμησης, τυπικός	<4 s
Θερμοκρασία λειτουργίας	-10 °C ... +45 °C
Θερμοκρασία διαφύλαξης/ αποθήκευσης	-20 °C ... +70 °C
Μέγ. σχετική υγρασία ατμόσφαιρας	90 %
Κατηγορία λέιζερ	2
Τύπος λέιζερ	640 nm, <1 mW
C_6	1
ελάχιστη διάρκεια παλμού	1/1600 s
Απόκλιση ακτίνας λέιζερ	0,5 mrad (πλήρης γωνία)
Υποδοχή τριπόδου	1/4", 5/8"
Μπαταρίες	4 x 1 , 5 V L R 6 ( A A
Διάρκεια λειτουργίας- με 2 επίπεδα λέιζερ- με 1 επίπεδο λέιζερ	9 h18 h
Βάρος σύμφωνα με EPTA-Procedure 01:2014	0,69 kg
Διαστάσεις (Μήκος x Πλάτος x 'Υψος)	159 x 54 x 141 mm
Βαθμός προστασίας	IP 54 (προστασία από σκόνη και ψεκασμό με νερό)

1) Η περιοχή εργασίας μπορεί να περιοριστεί από δυαμενελες περιβαλλοντικές συνθήκες (π.χ. άμεση επίδραση των ηλιακών ακτινών).
Ο αριθμός σειράς 13 στην πινακίδα του κατασκευαστή χρησμεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης.

68 | Ελληνικά

Συναρμολόγηση

Τοποθέτηση/αντικατάσταση – μπαταριών

Για τη λειτουργία του εργαλείου μέτρησης προτείνεται η χρήση μπαταριών αλκαλίου-μαγγανίου.

Για να ανοίξετε το καπάκι της θήκης μπαταρίας 10 ωθήστε τη μανδάλωση 11 όπως δείχνει το βέλος και ανασηκώστε το καπάκι της θήκης μπαταρίας. Τοποθετήστε τις μπαταρίες. Δώστε προσοχή στη σωστή πολικότητα, σύμφωνα με την εικόνα στο εσωτερικό του καπακιού της θήκης μπαταρίας.

Μόλις οι μπαταρίες εξασθενίσουν ακούγεται ένα μοναδικό ακουστικό σήμα διάρκειας 5 s. Η ένδειξη (συναγερμός) μπαταρίας 2 αναβοσβήνει διαρκώς με χρώμα κόκκινο. Το εργαλείο μπορεί να χρησιμοποιηθεί ακόμη λιγότερο από 2 h.

Σε περίπτωση που κατά την ενεργοποίηση του εργαλείου μέτρησης οι μπαταρίες είναι ήδη εξασθενισμένες, τότε το ακουστικό σήμα διάρκειας 5 s ακούγεται αμέσως.

Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμοποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την ίδια χωρητικότητα.

Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται να μην το χρησιμοποιήσετε για αρκετό καιρό. Οι μπαταρίες μπορεί να διαβρωθούν και να autoεκφορτιστούν.

Λειτουργία

Θέση σε λειτουργία

• Όταν το εργαλείο μέτρησης λειτουργεί μπορεί, υπό ορισμένες προϋποθέσεις, να ηχήσουν ισχυρά ακουστικά σήματα. Γι' αυτό να μην πλησιάζετε το εργαλείο μέτρησης στο αυτί σας ή στο αυτί άλλων ατόμων. Ο ισχυρός ήχος μπορεί να βλάψει την ακοή.
▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία.
Na μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιήσετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας.
Na προφυλάγετε το εργαλείο μέτρησης από ισχυρά χτυπήματα ή/και πτώσεις. Τυχόν ζημιές του εργαλείου μέτρησης μπορεί να επηρεάσουν αρνητικά την ακρίβεια μέτρησης. Μετά από ένα ισχυρό χτύπημα/μετά από μια πτώση πρέπει να ελέγχετε τις γραμμές λέιζερ και τις γραμμές αλφαδιάσματος βάσει μιας γνωστής οριζόντιας ή κάθετης γραμμής αναφοράς ή με γνωστά σημεία αλφαδιάσματος.
Na θέτετε το εργαλείο μέτρησης εκτός λειτουργίας, πριν το μεταφέρετε. Όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται, διαφορετικά, σε περίπτωση ισχυρών κινήσεων, μπορεί να υποστεί βλάβη.

Θέση σε λειτουργία κι εκτός λειτουργίας

Για να θέσετε σε λειτουργία το εργαλείο μέτρησης ωθήστε το διακόπτη ΟΝ/ΟFF 7 στη θέση « 📄 on» (για εργασίες χωρίς αυτοχωροστάθμηση) ή στη θέση « 📋 o n » (για εργασίες με αυτοχωροστάθμηση). Μετά τη θέση του σε λειτουργία το εργαλείο μέτρησης εκπέμπει αμέσως γραμμές λέίζερ μέσω των εξόδων 1.

▶ Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση.
Μην αφήνετε το ενεργοποιημένο εργαλείο μέτρησης ανεπιτήρητο αλλά να το θέτετε μετά τη χρήση του εκτός λειτουργίας. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ.

Για να θέσετε εκτός λειτουργίας το εργαλείο μέτρησης ωθήστε το διακόπτη ΟΝ/ΟFF 7 στη θέση «off». Κατά τη θέση εκτός λειτουργίας μανδαλώνεται η μονάδα παλινδρόμησης.

'Отан ξεπεραστεί η μέγιστη θερμοκρασία λειτουργίας ύψους 45 °C τότε αυτό τίθεται αυτόματα εκτός λειτουργίας για να προστατευτεί η δίοδος λέζερ. Αφήστε το εργαλείο μέτρησης να κριώσει και ακολούθως θέστε το πάλι σε λειτουργία.

Απενεργοποίηση της αυτόματης απενεργοποίησης

'Отая για 30 min періпου δεν πατηθεί κάποιο πλήκτρο του εργαλείου μέτρησης το εργαλείο μέτρησης διακόπτει αυτόματα τη λειτουργία του προστατεύοντας έτσι τις μπαταρίες.

Για να θέσετε το εργαλείο μέτρησης πάλι σε λειτουργία μετά από μια αυτόματη απενεργοποίηση μπορείτε ή να ωθήσετε το διακόπη ΟΝ/OFF 7 στη θέση «off» και ακολούθως να ενεργοποίησετε πάλι το εργαλείο μέτρησης ή να πατήσετε μια φορά το πλήκτρο τρόπων λειτουργίας 5 ή το πλήκτρο παλμικής λειτουργίας 3.

Για να απενεργοποιήσετε την αυτόματη διακοπή λειτουργίας πα- τήστε (το εργαλείο μέτρησης πρέπει να έχει ήδη τεθεί σε λειτου- γία) και κρατήστε πατημένο τουλάχιστον 3 s το πλήκτρο τρόπων λειτουργίας 5. Η απενεργοποίηση της αυτόματης διακοπής επίβε- βαιώνεται με σύντομο αναβόσβημα των ακτινών λείζερ.

Για να ενεργοποιήσετε την αυτόματη απενεργοποίηση θέστε το εργαλείο μέτρησης εκτός λειτουργίας και ακολούθως πάλι σε λειτουργία ή, αντί αυτού, να κρατήσετε πατημένο το πλήκτρο τρόπων λειτουργίας 5 τουλάχιστον για 3 s.

Απενεργοποίηση του ακουστικού σήματος

Το ακουστικό σήμα είναι πάντοτε ενεργοποιημένο όταν θέτετε το ηλεκτρικό εργαλείο σε λειτουργία.

Για να απενεργοποιήσετε ή για να ενεργοποιήσετε το ακουστικό σήμα πατήστε ταυτόχρονα το πλήκτρο τρόπων λειτουργίας 5 και το πλήκτρο παλμικής λειτουργίας 3 και κρατήστε τα πατημένα 3 s τουλάχιστον.

Η ενεργοποίηση και η απενεργοποίηση επιβεβαιώνονται με τρία σύντομα ακουστικά σήματα.

Ελληνικά | 69

Τρόποι λειτουργίας

Το εργαλείο μέτρησης διαθέτει τρεις τρόπους λειτουργίας, ανάμεσα στις οποίες μπορείτε ανά πάσα στιγμή να διαλέξετε:

• Οριζόντια λειτουργία: παράγει ένα οριζόντιο επίπεδο λέίζερ,
• Káθετη λειτουργία: παράγει ένα κάθετο επίπεδο λέιζερ,
• Λειτουργία με σταυρωτές γραμμές: παράγει ένα οριζόντιο και ένα κάθετο επίπεδο λέίζερ.

Μόλις το ηλεκτρικό εργαλείο τεθεί σε λειτουργία βρίσκεται στην οριζόντια λειτουργία. Για να αλλάξετε τρόπο λειτουργίας πατήστε το πλήκτρο τρόπων λειτουργίας 5.

Και οι τρεις τρόποι λειτουργίας μπορούν να επιλεχτούν και με και χωρίς αυτόματη χωροστάθμηση.

Παλμική λειτουργία

Για να μπορέσετε να εργαστείτε με το δέκτη λέίζερ 17 πρέπει – ανεξάρτητα από τον τρόπο λειτουργίας που έχετε επιλέξει – να έχει ενεργοποιηθεί η παλμική λειτουργία.

Στην παλμική λειτουργία οι γραμμές λέιζερ αναβοσβήνουν με πάρα πολλή υψηλή συχνότητα κι έτσι ο δέκτης λέιζερ 17 μπορεί να τις ανακαλύψει.

Για να ενεργοποιήσετε την παλμική λειτουργία πατήστε το πλήκτρο 3. Όταν η παλμική λειτουργία είναι ενεργοποιημένη η ένδειξη 4 ανάβει με πράσινο χρώμα.

Αυτόματη χωροστάθμηση

Εργασία με την αυτόματη χωροστάθμηση

Τοποθετήστε το εργαλείο μέτρησης επάνω σε μια οριζόντια, σταθερή επιφάνεια ή στερεώστε το στη βάση 19 ή στο τρίποδο 22.

Για να εργαστείτε με αυτόματη χωροστάθμηση ωθήστε το διακόπτη ON/OFF 7 στη θέση « 📋 on».

Η αυτόματη χωροστάθμηση αντισταθμίζει αυτόματα εντός της περιοχής αυτοχωροστάθμησης τυχόν ανωμαλίες έως ±4°. Η χωροστάθμηση τερματίζεται μόλις οι γραμμές λέιζερ σταματήσουν να κινούνται.

'Отая η αυτόματη χωροστάθμηση δεν είναι εφική, π.χ. επειδή η επιφάνεια στην οποία βρίσκεται το όργανο μέτρησης αποκλίνει περισσότερο από 4° από την οριζόντιο, τότε οι ακτίνες λέιζερ αρχίζουν να αναβοσβήνουν ταχύρρυθμα. 'Отая το ακουστικό σήμα είναι ενεργοποιημένο ακούγεται το πολύ για 30 s ένα ταχύρρυθμο ακουστικό σήμα. Για 10 s μετά την ενεργοποίηση το σήμα αυτό παραμένει απενεργοποιημένο επιτρέποντας έται τη ρύθμιση του εργαλείου μέτρησης.

Οριζοντιώστε το εργαλείο μέτρησης και περιμένετε να χωροσταθμηθεί αυτόματα. Μόλις το εργαλείο μέτρησης βρεθεί πάλι μέσα στην περιοχή αυτόματης χωροστάθμησης ±4°, τότε οι ακτίνες λέιζερ λάμπουν πάλι διαρκώς και το ακουστικό σήμα απενεργοποιείται.

Σε περιπώσεις ισχυρών κραδασμών ή αλλαγής θέσης το εργαλείο μέτρησης αυτοχωσταθμείται πάλι αυτόματα. Μετά από κάθε νέα χωροστάθμηση πρέπει να ελέγχετε τη θέση της οριζόντιας ή/και κάθετης γραμμής λείζερ ως προς το σημείο αναφοράς για να αποφύγετε τυχόν σφάλματα.

Εργασία χωρίς αυτόματη χωροστάθμηση

Για εργασίες χωρίς αυτοχωροστάθμηση ωθήστε το διακόπτη ON/OFF 7 στη θέση «on». 'Οταν η αυτοχωροστάθμηση είναι απενεργοποιημένη η ένδειξη 6 ανάβει με χρώμα κόκκινο και οι γραμμές λείζερ αναβοσβήνουν για 30 s με αργό ρυθμό.

'Отан η αυτόματη χωροστάθμηση είναι απενεργοποιημένη μπορείτε να κρατήσετε το εργαλείο μέτρησης ελεύθερα με το χέρι σας ή να το τοποθετήσετε επάνω σε μια κεκλιμένη επιφάνεια. Στη λειτουργία σταυρωτών γραμμών οι δυο γραμμές λέίζερ μπορεί να μην διασταυρώνονται ορθογώνια.

Ακρίβεια χωροστάθμησης

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Ιδιαίτερα οι διαφορές θερμοκρασίας που ξεκινούν από το έδαφος και ανεβαίνουν προς τα επάνω μπορεί να προκαλέσουν απόκλιση της ακτίνας λέίζερ.

Επειδή ο μέγιστος στρωματισμός της θερμοκρασίας σχηματίζεται κοντά στην επιφάνεια του εδάφους, καλό θα ήταν, σε μετρήσεις αποστάσεων μεγαλύτερων από 20 m να συναρμολογείτε το εργαλείο μέτρησης πάντοτε επάνω σ' ένα τρίποδο. Αν είναι δυνατό, να τοποθετείτε επίσης το εργαλείο μέτρησης στο κέντρο της υπό μέτρησης επιφάνειας.

Εκτός από τις εξωτερικές επιρροές και οι ειδικές για τη συσκευή επιρροές (όπως π.χ. πτώσεις ή δυνατά κτυπήματα) μπορεί να οδηγήσουν σε αποκλίσεις. Γι' αυτό πριν από κάθε έναρξη εργασίας ελέγχετε την ακρίβεια χωροστάθμησης.

Ελέγξτε πρώτα την ακρίβεια χωροστάθμησης της οριζόντιας γραμμής λέίζερ και κατόπιν την ακρίβεια χωροστάθμησης της κάθετης γραμμής λέίζερ.

Σε περίπτωση που το εργαλείο μέτρησης σε έναν έλεγχο ξεπερνά τη μέγιστη επιτρεπή απόκλιση, τότε δώστε το για επισκευή σε ένα κατάστημα Service της Bosch.

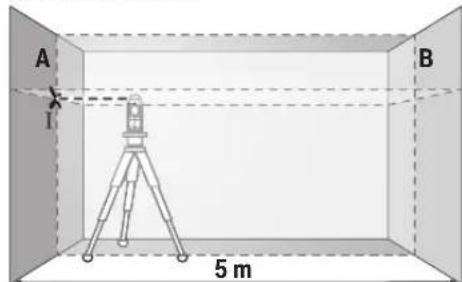

'Ελεγχος της ακρίβειας χωροστάθμησης του εγκάρσιου άξονα

Για τον έλεγχο χρειάζεστε μια ελεύθερη ευθεία διαδρομή μήκους 5 m επάνω σε μια στερεή επιφάνεια, μεταξύ δυο τοίχων Α και Β.

– Συναρμολογήστε το εργαλείο μέτρησης επάνω σε ένα τρίπο- δο κοντά στον τοίχο Α ή τοποθετήστε το επάνω σε μια στε- ρεή, επίπεδη επιφάνεια. Θέστε το εργαλείο μέτρησης σε λει- τουργία. Επιλέξτε τη λειτουργία σταυρωτών γραμμών με αυ- τόματη χωροστάθμηση.

– Κατευθύνετε το λέίζερ απάνω στον τοίχο Α και αφήστε το εργαλείο μέτρησης να χωρασταθμηθεί. Σημαδέψτε το κέντρο του σημείου στο οποὶο διασταυρώνονται οι γραμμές λέίζερ (σημείο 1).

70 | Ελληνικά

A 180° B I II

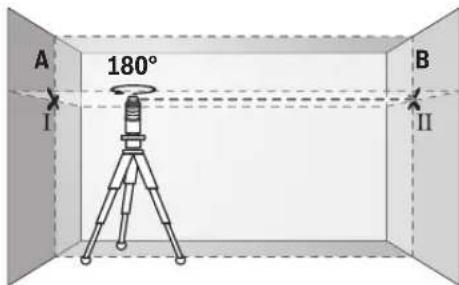

• Γυρίστε το εργαλείο μέτρησης κατά 180°, αφήστε το να χωροσταθμηθεί και σημαδέψτε το σημείο διασταύρωσης των γραμμών λέιζερ στον απέναντι τοίχο Β (σημείο Ι).

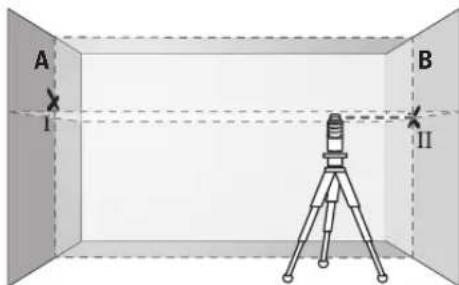

• Τοποθετήστε το εργαλείο μέτρησης – χωρίς να το γυρίσετε – κοντά στον τοίχο Β, θέστε το σε λειτουργία και αφήστε το να χωροσταθμηθεί.

A I B II

- Ρυθμίστε (με τη βοήθεια του τριπόδου ή τοποθετώντας κάτι από κάτω) το ύψος του εργαλείου μέτρησης κατά τέτοιο τρόπο, ώστε το σημείο διασταύρωσης να πέσει επάνω στο σημείο ΠΙ που είχατε ήδη σημαδέψει στον τοίχο Β.

A d III 180° B II

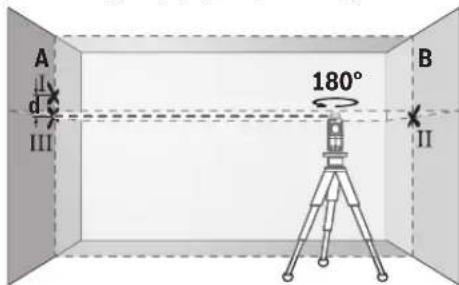

• Γυρίστε το εργαλείο μέτρησης κατά 180°, χωρίς να αλλάξετε ύψος. Κατευθύνετε το επάνω στο τοίχο Α κατά τέτοιο τρόπο, ώστε η κάθετη γραμμή λέίζερ να περνά μέσα από το ήδη σημαδεμένο σημείο 1. Αφήστε το εργαλείο μέτρησης να χωροσταθμηθεί και συμαδέψτε το σημείο διασταύρωσης των γραμμών λέίζερ στον τοίχο Α (σημείο 111).
• Η διαφορά d των δυο σημαδεμένων σημείων Γ και ΤΠ στον τοίχο Α αποτελεί την πραγματική απόκλιση ύψους του εργαλείου μέτρησης κατά μήκος του εγκάρσιου άξονα.

Σε μια διαδρομή μέτρησης 2 x 5 m = 10 m μέγιστη επιτρεπτή απόκλιση ανέρχεται σε:

10 m x ± 0,2 mm/m = ± 2 mm.

Η διαφορά d ανάμεσα στα σημεία 1 και 111 δεν επιτρέπεται κατά συνέπεια να υπερβαίνει τα 2 mm.

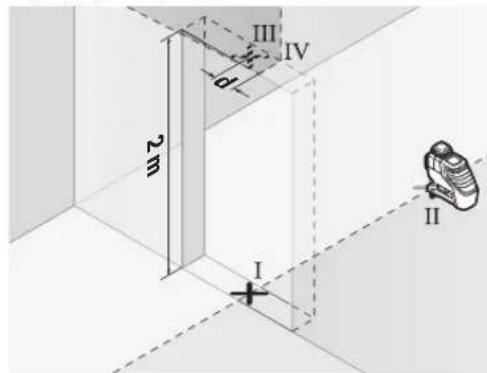

'Ελεγχος της ακρίβειας της κάθετης γραμμής

Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε κάθε πλευρά της πόρτας, θα υπάρχειχώρος τουλάχιστο 2,5 m (επάνω σε στερεή επιφάνεια).

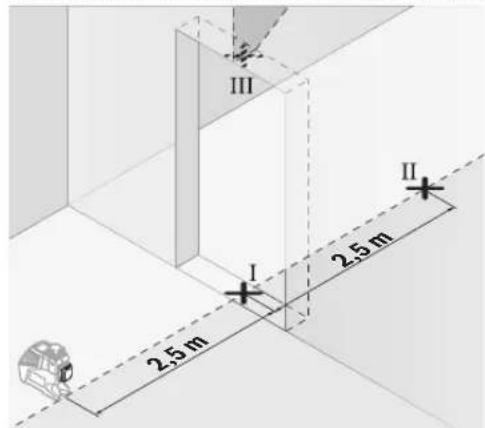

- Θέστε το εργαλείο μέτρησης σε απόσταση 2,5 m από το άνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδη επιφάνεια (όχι επάνω σε ένα τρίποδο). Αφήστε το εργαλείο μέτρησης να αυτοχωροσταθμηθεί στην κάθετη λειτουργία και κατευθύνετε τη γραμμή λέίζερ επάνω στο άνοιγμα της πόρτας.

– Σημαδέψτε το κέντρο της κάθετης γραμμής λέιζερ στο δάπεδο του ανοίγματος της πόρτας (σημείο 1), κατόπιν σε απόσταση 5 m από την άλλη πλευρά του ανοίγματος της πόρτας (σημείο 11) και τέλος στην επάνω ακμή του ανοίγματος της πόρτας (σημείο 11).

– Γυρίστε το εργαλείο μέτρησης κατά 180° και τοποθετήστε το στην άλλη πλευρά του ανοίγματος της πόρτας, ἀμεσα πίσω από το σημείο Ι. Αφήστε το εργαλείο μέτρησης να αυτοχωροσταθμηθεί και ευθυγραμμίστε την κάθετη ακτίνα λέιζερ κατά τέτοιο τρόπο, ώστε η μέση της να περνά ακριβώς μέσα από τα σημεία Ι και Ι.
- Σημαδέψτε τη μέση της γραμμής λέιζερ σαν σημείο Τν στην επάνω ακμή του ανοίγματος της πόρτας.
- Η διαφορά d των δυο σημαδεμένων σημείων III και IV αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης από την κατακόρυφο.
-Μετρήστε το ύψος του ανοίγματος της πόρτας.

Ελληνικά | 71

Η μέγιστη επιτρεπτή απόκλιση υπολογίζεται ως εξής:

διπλό ύψος του ανοίγματος της πόρτας x 0,2 mm/m

Παράδειγμα: Όταν το ύψος της πόρτας είναι 2 m η μέγιστη απόκλιση δεν επιτρέπεται να υπερβαίνει

2 x 2 m x ± 0,2 mm/m = ± 0,8 mm, Ta σημεία ΠΙΙ και ΙΥ επιτρέπεται να απέχουν το ένα από το άλλο το πολύ 0,8 mm.

Υποδείξεις εργασίας

Για το σημάδεμα να χρησιμοποιείτε πάντοτε το κέντρο της γραμμής λέίζερ. Το πλάτος της γραμμής λέίζερ αλλάζει ανάλογα με την απόσταση.

Εργασία με τον πίνακα στόχευσης

Ο πίνακας στόχευσης λέιζερ 15 βελτιώνει την ορατότητα της ακτίνας λέιζερ υπό δυσμενείς συνθήκες και σε μεγάλες αποστάσεις.

Το ανακλαστικό ἡμιου του πίνακα στόχευσης λέιζερ 15 βελτιώνει την ορατότητα τα ακτίνας λέιζερ, ενώ δια μέσου του διαφανούς ἡμιου μπορείτε να διακρίνετε τη γραμμή λέιζερ και από την πίσω πλευρά του πίνακα στόχευσης λέιζερ.

Εργασία με το τρίποδο (ειδικό εξάρτημα)

Το τρίποδο προσφέρει μια σταθερή και καθ' ύψος ρυθμιζόμενη βάση μέτρησης. Τοποβετήστε το εργαλείο μέτρησης με την υποδοχή τριπόδου 1/4" 9 στο σπείρωμα του τριπόδου 22 ή επάνω σε ένα τρίποδο για φωτογραφική μηχανή από το κοινό εμπόριο. Για τη στερέωση σε ένα τρίποδο από το κοινό εμπόριο χρησιμοποιήστε την υποδοχή τριπόδου 5/8" 8. Στερεώστε το εργαλείο μέτρησης με τη βίδα στερέωσης του τριπόδου.

Στερέωση με τη βάση γενικής χρήσης (ειδικό εξάρτημα) (βλέπε εικόνα D)

Με τη βοήθεια της βάσης γενικής χρήσης 19 μπορείτε να στερε- ώσετε το εργαλείο μέτρησης π.χ. σε κάθετες επιφάνειες, σωλή- νες ή μαγνητικά υλικά. Η βάση γενικής χρήσης μπορεί επίσης να χρησιμοποιηθεί και σαν τρίποδο δαπέδου, πράγμα που διευκο- λύνει την ευθυγράμμιση καθ' ύψος του εργαλείου μέτρησης.

Εργασία με την πλάκα μέτρησης (ειδικό εξάρτημα) (βλέπε εικόνες Α-Β)

Με τη βοήθεια της πλάκας μέτρησης 16 μπορείτε να μεταφέρετε το σημάδι λέίζερ στο δάπεδο ή το ύψος λέίζερ σ' έναν τοίχο.

Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη διαφορά από το επιθυμητό ύψος κι ακολούθως να το μεταφέρετε σε κάποια άλλη θέση. Έτοι δε χρειάζεται να ρυθμίσετε το εργαλείο μέτρησης ακριβώς στο υπό μεταφορά ύψος.

Η πλάκα μέτρησης 16 διαθέτει μια ανακλαστική επίστρωση, η οποία βελτιώνει την ορατότητα της ακτίνας λέίζερ σε μεγάλες αποστάσεις ή υπό πολύ ισχυρό ηλιακό φως. Η ενίσχυση της φω- τεινότητας αξιοποιείται μόνο όταν κοιτάζετε επάνω στην πλάκα μέτρησης, παράλληλα ως προς την ακτίνα λέίζερ.

Εργασία με δέκτη λέιζερ (ειδικό εξάρτημα) (βλέπε εικόνα D)

Για την ευκολότερη ανεύρεση των γραμμών λέιζερ υπό δυσμενείς συνθήκες φωτισμού, (φωτεινό περιβάλλον, άμεση ηλιακή ακτινοβολία) καθώς και σε μεγάλες αποστάσεις να χρησι-

μοποιείτε το δέκτη λέίζερ 17. Για να μπορέσετε να εργαστείτε με το δέκτη λέίζερ πρέπει να έχει ενεργοποιηθεί η παλμική λει- τουργία (βλέπε «Παλμική λειτουργία», σελίδα 69).

Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα)

Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλλοντος. Έται το κόκκινο φως του λέιζερ φαίνεται πιο φωτεινό.

Μη χρησιμοπούσετε τα γυαλιά παρατήρησης λέίζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέίζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέίζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέίζερ.

▶ Mη χρησμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.

Παραδείγματα εργασίας (βλέπε εικόνες C-H)

Παραδείγματα δυνατοτήτων χρήσης του εργαλείου μέτρησης θα βρείτε στις σελίδες με τα γραφικά.

Συντήρηση και Service

Συντήρηση και καθαρισμός

Na διαφυλάγετε και να μεταφέρετε το εργαλείο μέτρησης μόνο μέσα στην προστατευτική τοάντα που το συνοδεύει.

Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά.

Καθαρίζετε τυχόν ρύπους και βρωμιές μ' ένα υγρό, μαλακό πα- νί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες.

Να καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξο- δο της ακτίνας λέίζερ και να προσέχετε να μη δημιουργούνται χνούδια.

Το εργαλείο μέτρησης πρέπει να αποστέλλεται για επισκευή μέσα στην προστατευτική τοάντα 18.

Service και παροχή συμβουλών χρήσης

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί - Αθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tηλ.: 210 5701380

Φαξ: 210 5701607

72 | Türkçe

Απόσυροη

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίξετε τα εργαλεία μέτρησης και τις μπαταρίες στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ τα άχρηστα εργαλεία μέτρησης, και σύμφωνα με την Κοινοτική Οδηγία 2006/66/ΕΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

Türkçe

Güvenlik Talimatı

Çizgisel lazer

10 μ. x ± 0.2 μμ./μ. = ± 2 μμ.
