| Rodzaj produktu | Poziomica laserowa liniowa |
| Marka | Bosch |
| Model | GLL 280 P Professional |
| Wymiary (Dł. x szer. x wys.) | 159 x 54 x 141 mm |
| Waga (wg EPTA 01:2014) | 0,69 kg |
| Zasilanie | 4 baterie LR6 (AA) 1,5 V |
| Czas pracy | Ok. 9 h (2 linie laserowe), 18 h (1 linia laserowa) |
| Zasięg | Standardowy: 20 m; z funkcją impulsową: 15 m; z odbiornikiem: 5–80 m |
| Dokładność poziomowania | ±0,2 mm/m |
| Zakres automatycznego poziomowania | ±4° |
| Typowy czas poziomowania | < 4 s |
| Klasa lasera | 2 |
| Typ lasera / długość fali | 640 nm, < 1 mW |
| Stopień ochrony | IP 54 (pyłoszczelny i odporny na bryzgi) |
| Temperatura pracy | -10 °C do +45 °C |
| Temperatura przechowywania | -20 °C do +70 °C |
| Gwint statywu | 1/4" i 5/8" |
| Główne funkcje | Linie pozioma, pionowa i krzyżowa; automatyczne poziomowanie; tryb impulsowy dla odbiornika; automatyczne wyłączanie (regulowane); sygnał dźwiękowy (wyłączany) |
| Konserwacja i czyszczenie | Miękka, wilgotna ściereczka; nie używać rozpuszczalników; regularnie czyścić otwory wyjściowe lasera |
| Bezpieczeństwo | Nie patrzeć w wiązkę; trzymać z daleka od rozruszników serca (magnesy); przechowywać w etui ochronnym |
| Części zamienne i naprawy | Dostępne u Bosch Servis; 10-cyfrowy numer artykułu (3 601 K63 2..); naprawy wyłącznie przez wykwalifikowany personel |
| Informacje ogólne | Instrukcja do pobrania bezpłatnie na notice-facile.com; w zestawie celownik, etui, baterie; akcesoria opcjonalne: odbiornik, statyw, uchwyt uniwersalny, okulary |
Często zadawane pytania - GLL 280 P Professional BOSCH
Pytania użytkowników dotyczące GLL 280 P Professional BOSCH
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Poziomica laserowa w formacie PDF za darmo! Znajdź swoją instrukcję GLL 280 P Professional - BOSCH i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GLL 280 P Professional marki BOSCH.
INSTRUKCJA OBSŁUGI GLL 280 P Professional BOSCH
pl instrukcja originara
es Puysom Navon a peulavari
SK FOSCHY, HAYO HA POCZIE
Polski ...... Strona 77
Česky Strana 83
Slovensky Strana 88
Wskazówki bezpieczeństwa
Laser liniowy
Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich. Jeżeli urządzenie pomiarowe nie będzie stosowane zgodnie z ni-
niejszymi wskazówkami, działanie wbudowanych zabezpieczeń urządzenia pomiarowego może zostać zakłócone. Należy koniecznie zadbać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI, A ODDAJĄC LUB SPRZEDAJĄC URZĄDZENIE POMIAROWE PRZEKAZAĆ JE NOWEMU UŻYTKOWNIKOWI.

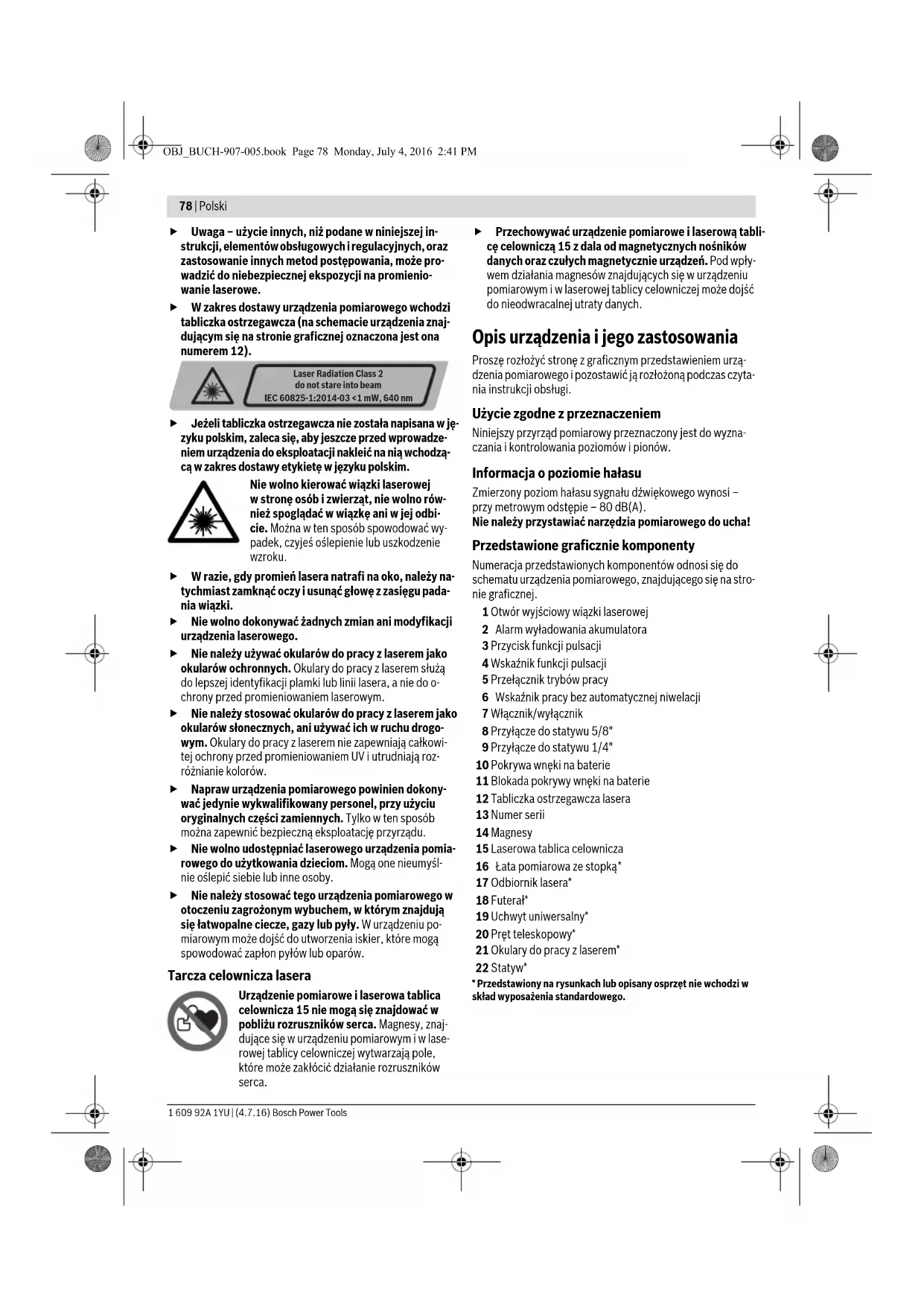

78 | Polski
Uwaga – użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych, oraz zastosowanie innych metod postępowania, może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe.
W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza (na schemacie urządzenia znajdującym się na stronie graficznej oznaczona jest ona numerem 12).
Jeżeli tabliczka ostrzegawcza nie została napisana w języku polskim, zaleca się, aby jeszcze przed wprowadzeniem urządzenia do eksploatacji nakleić na nią wchodzącą w zakres dostawy etykietę w języku polskim.
Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również spoglądać w wiązkę ani w jej odbicie. Można w ten sposób spowodować wypadek, czyjeś oślepienie lub uszkodzenie wzroku.
W razie, gdy promień lasera natrafi na oko, należy natychmiast zamknąć oczy i usunąć głowę z zasięgu padania wiązki.
▶ Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego.
▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji plamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym.
▶ Nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.
▶ Napraw urządzenia pomiarowego powinien dokonywać jedynie wykwalifikowany personel, przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zapewnić bezpieczną eksploatację przyrządu.
▶ Nie wolno udostępniać laserowego urządzenia pomiarowego do użytkowania dzieciom. Mogą one nieumyślnie oślepić siebie lub inne osoby.
▶ Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów.
Tarcza celownicza lasera
Urządzenie pomiarowe i laserowa tablica celownicza 15 nie mogą się znajdować w pobliżu rozruszników serca. Magnesy, znajdujące się w urządzeniu pomiarowym i w laserowej tablicy celowniczej wytwarzają pole, które może zakłócić działanie rozruszników serca.
Przechowywać urządzenie pomiarowe i laserową tablicę celowniczą 15 z dala od magnetycznych nośników danych oraz czułych magnetycznie urządzeń. Pod wpływem działania magnesów znajdujących się w urządzeniu pomiarowym i w laserowej tablicy celowniczej może dojść do nieodwracalnej utraty danych.
Opis urządzenia i jego zastosowania
Proszę rozłożyć stronę z graficznym przedstawieniem urządzenia pomiarowego i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Niniejszy przyrząd pomiarowy przeznaczony jest do wyznaczania i kontrolowania poziomów i pionów.
Informacja o poziomie hałasu
Zmierzony poziom hałasu sygnału dźwiękowego wynosi – przy metrowym odstępie – 80 dB(A). Nie należy przystawiać narzędzia pomiarowego do ucha!
Przedstawione graficznie komponenty
Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej.
1 Otwór wyjściowy wiązki laserowej
2 Alarm wyładowania akumulatora
3 Przycisk funkcji pulsacji
4 Wskaźnik funkcji pulsacji
5 Przełącznik trybów pracy
6 Wskaźnik pracy bez automatycznej niwelacji
7 Włącznik/wyłącznik
8 Przyłącze do statywu 5/8"
9 Przyłącze do statywu 1/4"
10 Pokrywa wnęki na baterie
11 Blokada pokrywy wnęki na baterie
12 Tabliczka ostrzegawcza lasera
13 Numer serii
14 Magnesy
15 Laserowa tablica celownicza
16 Łata pomiarowa ze stopką*
17 Odbiornik lasera*
18 Futeral*
19 Uchwyt uniwersalny*
20 Pręt teleskopowy*
21 Okulary do pracy z laserem*
22 Statyw*
* Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia standardowego.
Polski | 79
Dane techniczne
Laser liniowy GLL 2-80 P
| Numer katalogowy | 3 601 K63 2.. |
| Zasięg roboczy ^1) | |
| - s t a n d a r d | 20 m |
| - z funkcją pulsacji | 15 m |
| - z d e t e k t o r e m laserowym | 5 - 80 m |
| Dokładność niwelacji | ±0,2 mm/m |
| Zakres samoniwelacji typowy | ±4° |
| Czas niwelacji typowy | <4s |
| Temperatura pracy | -10°C ... +45°C |
| Temperatura przechowywania | -20°C ... +70°C |
| Relatywna wilgotność powietrza maks. | 90% |
| Klasa lasera | 2 |
| Typ lasera | 640 nm, <1 mW |
| C _6 | 1 |
| najkrótszy czas trwania impulsu | 1/1600 s |
| Rozbieżność linii lasera | 0,5 mrad (kąt pełny) |
| Przyłącze statywu | 1/4", 5/8" |
| Baterie | 4 x 1 , 5 V L R 6 (A |
| Czas pracy | |
| - z dwoma poziomami lasera | 9 h |
| - z jednym poziomem lasera | 18 h |
| Ciężar odpowiednio do EPTA-Procedure 01:2014 | 0,69 kg |
| Wymiary (długość x szerokość x wysokość) | 159 x 54 x 141 mm |
| Stopień ochrony | IP 54 (ochrona przed pytem i rozbryzgami wody) |
1) Zasięg pracy może się zmniejszyć przez niekorzystne warunki oto-
czenia (np. bezpośrednie promienie słoneczne).
Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii 13, znajdujący się na tabliczce znamionowej.
Montaż
Wkładanie/wymiana baterii
Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-manganowych.
Aby otworzyć pokrywkę wnęki na baterie 10, należy przesunąć blokadę 11 w kierunku ukazanym strzałąką i odchylić pokrywkę. Włożyć baterie do wnęki. Należy przy tym zachować prawidłową biegunowość zgodnie ze schematem umieszczonym na wewnętrznej stronie pokrywki wnęki na baterie.
Gdy baterie będą bliskie rozładowania się, rozlegnie się jednorazowy sygnał dźwiękowy trwający 5 sek. Alarm wyładowania akumulatora 2 miga stale czerwonym światłem. Urządzenie pomiarowe nie może być używane dłużej niż 2 godziny.
Gdy baterie są słabe już podczas włączania urządzenia pomiarowego, pięciosekundowy sygnał dźwiękowy rozbrzmiewa od razu po włączeniu urządzenia pomiarowego.
Należy wymieniać wszystkie baterie równocześnie. Stosować tylko baterie, pochodzące od tego samego producenta i o jednakowej pojemności.
Jeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć z niego baterie. Moga one przy dłuższym nieużywaniu ulec korozji i się rozładować.
Praca urządzenia
Włączenie
Podczas pracy urządzenia pomiarowego w niektórych sytuacjach rozlegają się głośne sygnały dźwiękowe. Z tego względu urządzenie pomiarowe należy trzymać z dala od narządów słuchu i w bezpiecznej odległości od innych osób. Głośny dźwięk może uszkodzić słuch.
Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napromieniowaniem słonecznym.
Narzędzie należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać na dłuższy okres czasu w samochodzie. W przypadku, gdy urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed użyciem odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru.
Należy zapobiegać silnym uderzeniom lub upuszczeniu narzędzia pomiarowego. Uszkodzone urządzenie pomiarowe może dokonywać niedokładnych pomiarów. Dlatego po każdym silnym uderzeniu lub upuszczeniu urządzenia należy w ramach kontroli porównać linię lasera z wyznaczoną już wcześniej poziomą lub pionową linią odniesienia względnie ze sprawdzonymi już punktami prostopadłymi.
Urządzenie pomiarowe należy transportować w stanie wyłączonym. Wyłączenie powoduje automatyczną bloka-de jednostki wahadłowej, która przy silniejszym ruchu mogłaby ulec uszkodzeniu.
Włączanie/wyłączanie
Aby włączyć urządzenie pomiarowe, należy ustawić włącznik/wyłącznik 7 w pozycji » 📷 on« (w przypadku prac bez funkcji automatycznej niwelacji) lub w pozycji » 📺 on« (w przypadku prac z funkcją automatycznej niwelacji). Natychmiast po włączeniu urządzenia pomiarowego z otworów wylotowych 1 wysyłane są linie lasera.
▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości).
▶ Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłącać. Wiązka lasera może spowodować oślepienie osób postronnych.
80 | Polski
Aby wyłączyć urządzenie pomiarowe, należy ustawić włącznik/ wyłącznik 7 w pozycji »off« (wyłączony). Wyłączenie powo- duje automatyczną blokadę jednostki wahadłowej.
Po przekroczeniu maksymalnie dopuszczalnej temperatury pracy 45 °C urządzenie wyłącza się, by chronić diode lasera. Po ochłodzeniu urządzenie jest znów gotowe do eksploatacji i może zostać ponownie włączone.
Deaktywacja automatycznego wyłącznika
Jeżeli przez ok. 30 min. na urządzeniu pomiarowym nie zostanie naciśnięty żaden przycisk, urządzenie pomiarowe wyłącza się automatycznie w celu oszczędzania baterii.
Aby ponownie włączyć urządzenie pomiarowe po automatycnym wyłączeniu, można albo ustawić włącznik/wyłącznik 7 najpierw w pozycji »off«, a następnie włączyć ponownie urządzenie, albo – alternatywnie – wcisnąć jednorazowo przycisk trybów pracy 5 lub przycisk funkcji pulsacji 3.
Aby dokonać deaktywacji automatycznego wyłączania urządzenia pomiarowego, należy (przy włączonym urządzeniu pomiarowym) przez co najmniej 3 sekundy wciskać przełącznik trybów pracy 5. Deaktywacja automatycznego wyłącznika potwierdzana jest krótkim mugnięciem wiązek lasera.
Aby dokonać aktywacji funkcji automatycznego wyłączenia, należy wyłączyć, a następnie ponownie włączyć urządzenie pomiarowe lub (alternatywnie) wcisnąć i przytrzymać w tej pozycji przez min. 3 sekundy przycisk zmiany trybów pracy 5.
Deaktywacja sygnału dźwiękowego
Po włączeniu urządzenia pomiarowego, sygnał dźwiękowy jest zawsze aktywny.
Aktywacji względnie dezaktywacji sygnału dźwiękowego dokonuje się poprzez równoczesne wciśnięcie przycisku zmiany trybów pracy 5 i przycisku funkcji pulsacji 3 i przytrzymanie ich w tej pozycji przez min. 3 sekundy.
Zarówno aktywacja, jak i dezaktywacja potwierdzana jest trzema krótkimi sygnałami dźwiękowymi.
Rodzaje pracy
Urządzenie pomiarowe może pracować w jednym z trzech trybów pracy, który użytkownik może w każdej chwili zmienić.
- Tryb pracy w poziomie: emitowana jest pozioma płaszczyzna laserowa,
- Tryb pracy w pionie: emitowana jest pionowa płaszczyzna laserowa,
- Tryb pracy krzyżowej: emitowana jest jedna pozioma i jedna pionowa płaszczyzna laserowa.
Po włączeniu urządzenie pomiarowe znajduje się w poziomym trybie pracy. Aby zmienić tryb pracy, należy nacisnąć przycisk 5.
Każdy z trzech trybów pracy może być wybrany zarówno z włączoną jak i z wyłączoną funkcją automatycznej niwelacji.
Funkcja pulsacji
Do prac z odbiornikiem lasera 17 należy – niezależnie od wybranego trybu pracy – dokonać aktywacji funkcji pulsacji.
W trybie pracy pulsacyjnym linie lasera migają z bardzo wysoką częstotliwością i stają się dzięki temu »zauważalne« przez odbiornik lasera 17.
Aby uruchomić funkcję pulsacji, należy wcisnąć przycisk 3. Przy włączonej funkcji pulsacji wskaźnik 4 świeci się na zielono.
Przy włączonym trybie pulsacyjnym widoczność linii lasera przez ludzkie oko jest zredukowana. Dlatego do prac bez odbiornika laserowego należy wyłączyć funkcję pulsacji poprzez ponowne wciśnięcie przycisku 3. Przy wyłączonej funkcji pulsacji wskaźnik 4 wygasa.
Funkcja automatycznej niwelacji (poziomowania)
Zastosowanie funkcji automatycznej niwelacji
Ustawić urządzenie na poziomym, stabilnym podłożu, zamocować je w uchwycie mocującym 19 lub na statywie 22.
Do pracy z funkcją automatycznej niwelacji należy przesunąć włącznik/wyłącznik 7 na pozycję » 📋 on«.
Funkcja automatycznej niwelacji automatycznie wyrównuje nierówności w zakresie samopoziomowania, wynoszącym ±4°. Zatrzymanie się linii laserowych oznacza zakończenie niwelacji. Jeżeli przeprowadzenie automatycznej niwelacji nie jest możliwe, gdyż np. powierzchnia podłoża, na którym stoi urządzenie pomiarowe odbiega od poziomu o więcej niż 4°, linie lasera zaczynają migotać w szybkim rytmie. Przy włączonym sygnale dźwiękowym, rozbrzmiewa on przez maksymalnie 30 sekund w szybkim rytmie. W okresie 10 sekund po włączeniu urządzenia pomiarowego, alarm jest dezaktywowany w celu umożliwiażenia regulacji urządzenia pomiarowego.
Ustawić urządzenie pomiarowe w pozycji poziomej i odczekać jego samoniwelację. Gdy urządzenie pomiarowe osiągnie zakres samopoziomowania, wynoszący ±4°, wiązki lasera świecą się światłem ciągłym, a sygnał dźwiękowy wyłącza się.
W razie wstrząsów lub zmiany położenia pracującego urządzenia pomiarowego, dokonuje ono ponownie automatycznej samoniwelacji. Aby uniknąć błędów w pomiarze należy w przypadku ponownej niwelacji skontrolować pozycję poziomej lub pionowej linii lasera w odniesieniu do punktów referencyjnych.
Praca po dezaktywacji funkcji automatycznej niwelacji
Do prac bez funkcji automatycznej niwelacji włącznik/wyłącznik 7 należy ustawić w pozycji » on«. Przy wyłączonej funkcji automatycznej niwelacji, wskaźnik 6 zapala się na czerwo-no, a linie lasera migają przez 30 sekund w wolnym rytmie.
Jeżeli urządzenie pomiarowe ma wyłączoną funkcję automatycznej niwelacji, można je trzymać w ręku lub postawić na nadającym się do tego celu podłożu. W trybie pracy krzyżowo-liniowym obie linie lasera nie muszą koniecznie przebiegać prostopadle względem siebie.
Dokładność niwelacji
Wpływy na dokładność niwelacji
Największy wpływ wywiera temperatura otoczenia. W szczególności różnice temperatur, biegnące od ziemi ku górze mogą odchylić wiązkę lasera.
Ponieważ warstwowy rozkład temperatury jest największy w pobliżu podłoża, urządzenie pomiarowe powinno być
- w przypadku odcinka mierniczego większego niż 20 m - zamontowane zawsze na statywie. Oprócz tego należy starać się ustawić urządzenie pomiarowe w miarę możliwości pośrodku płaszczyzny roboczej.
Polski | 81
Na odchylenia pomiarowe mogą mieć wpływ, oprócz czynników zewnętrznych, także charakterystyczne dla danego typu urządzenia czynniki (takie jak na przykład upadek lub silne wstrząsy). Z tego powodu należy przed każdym pomiarem skontrolować dokładność niwelacyjną.
Najpierw należy kontrolować dokładność niwelacyjną poziomej linii lasera, a dopiero po tym dokładność niwelacyjną pionowej linii lasera.
Jeżeli jedna z kontroli wykazałaby, iż urządzenie pomiarowe przekracza maksymalnie dopuszczalne odchylenie, urządzenie należy oddać do naprawy w jednym z punktów serwisowych firmy Bosch.
Kontrola dokładności niwelacyjnej osi poprzecznej w poziomie
Do przeprowadzenia kontroli dokładności wysokości linii poziomej potrzebny jest swobodny odcinek długości 5 m. o stabilnym podłożu między dwoma ścianami A i B.

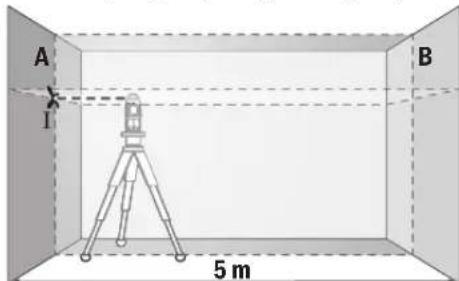

- Zamontować urządzenie pomiarowe w pobliżu ściany A na statywie lub ustawić je na stabilnym, równym podłożu. Włączyć urządzenie pomiarowe. Wybrać tryb pracy krzyżowo-liniowy z włączoną funkcją automatycznej niwelacji.
- Skierować wiązkę lasera na ścianę A (znajduczą się bliżej) i odczekać, aż urządzenie pomiarowe się wypoziomuje. Zaznaczyć na ścianie środek punktu, w którym krzyżują się linie lasera (punkt 1).


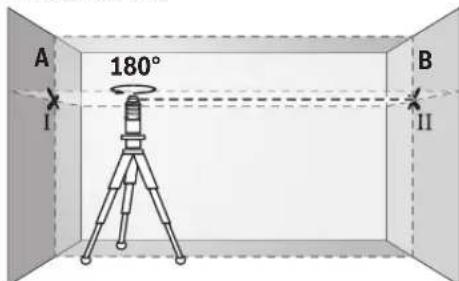

A 180° B I II- Obrócić urządzenie pomiarowe o 180°, odczekać aż się wypoziomuje i zaznaczyć na przeciwległej ścianie B punkt, w którym krzyżują się linie lasera (punkt II).

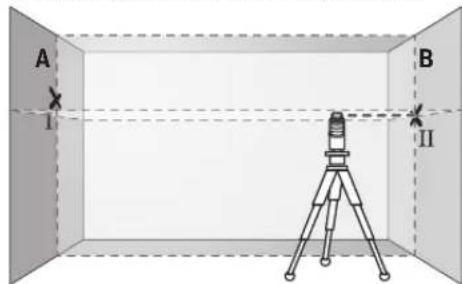

– Przestawić urządzenie po miarowe (nie obracając go) w pobliżu ściany B, włączyć i rozpocząć niwelację.


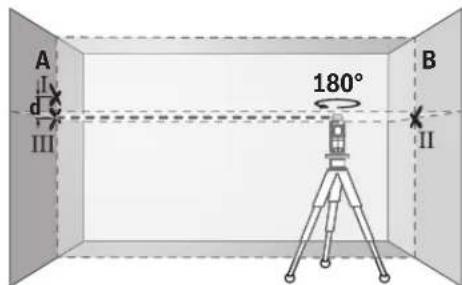

A II d III 180° B II- Obrócić urządzenie pomiarowe o 180°, nie zmieniając jego wysokości. Skierować jego wiązkę na ścianę A tak, aby pionowa linia lasera przebiegała przez uprzednio zaznaczony punkt I. Odczekać aż urządzenie pomiarowe się wypoziomuje i zaznaczyć punkt przecięcia linii lasera na ścianie A (punkt III).
– Różnica d obu zaznaczonych punktów I i III na ścianie A daje odchylenie rzeczywiste w wysokości urządzenia pomiarowego wzdłuż osi poprzecznej.
Na odcinku pomiarowym wynoszącym 2 x 5 m = 10 m odchylenie nie może przekraczać:
10 m x ± 0,2 mm/m = ± 2 mm.
Różnica d między punktami I i III może więc wynosić maksymalnie 2 mm.
82 | Polski
Dokładność poziomowania pionowej linii lasera
Do przeprowadzenia kontroli dokładności poziomowania linii pionowej potrzebny jest otwór drzwiowy. Po obu stronach drzwi musi być minimum 2,5 m miejsca. Niezbędne jest też stabilne podłoże.

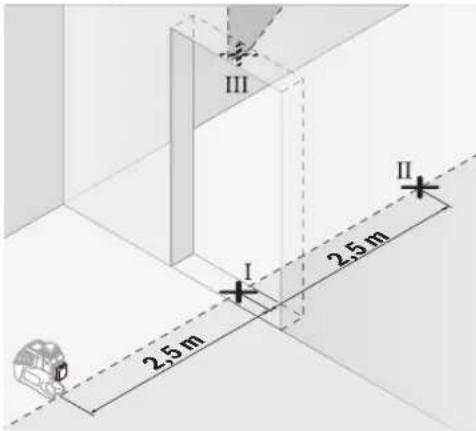

- Ustawić urządzenie pomiarowe w odległości 2,5 m od otworu drzwiowego na stałym, równym podłożu (nie na statywie). Odczekać samowypoziomowanie się urządzenia pomiarowego w trybie pracy w pionie z funkcją automatycznej niwelacji, a następnie skierować linię lasera na otwór drzwiowy.
– Zaznaczyć środek poziomej linii lasera na podłodze w otworze drzwiowym (punkt I), w odległości 5 m po drugiej stonie otworu drzwiowego (punkt II), jak również na górnej framudze otworu drzwiowego (punkt III).

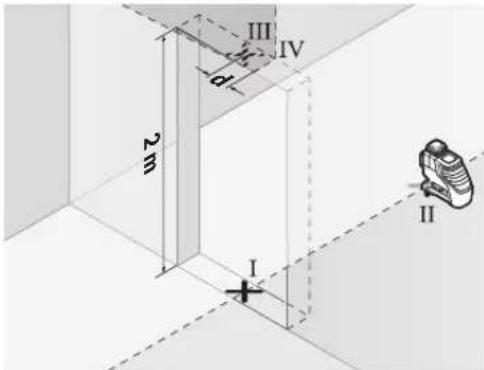

- Obrócić urządzenie pomiarowe o 180° i ustawić je z drugiej strony otworu drzwiowego, bezpośrednio za punktem II. Odczekać samowypoziomowanie się urządzenia pomiarowego, a następnie ustawić pionową linię lasera w taki sposób, by jej środek przebiegał dokładnie przez punkty I i II.
- Zaznaczyć środek linii lasera na górnej krawędzi otworu drzwiowego jako punkt IV.
- Różnica d obu zaznaczonych punktów III i IV daje odchylenie rzeczywiste urządzenia pomiarowego od pionu.
- N a l e iérzyć wysokość otworu drzwiowego.
Maksymalnie dopuszczalne odchylenie oblicza się w następujący sposób:
podwójna wysokość otworu drzwiowego x 0,2 mm/m Przykład: W przypadku wysokości otworu drzwiowego wynoszącej 2 m maksymalne odchylenie może wynosić 2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. W związku z tym punkty III i IV mogą być oddalone od siebie o najwyżej 0,8 mm.
Wskazówki dotyczące pracy
Do zaznaczania należy używać zawsze tylko środka linii lasera. Szerokość linii laserowej zmienia się w zależności od odległości.
Praca z laserową tablicą celowniczą
Laserowa tablica celownicza 15 zwiększa widoczność wiązki lasera przy niekorzystnych warunkach lub dużej odległości. Lustrzana połowa laserowej tablicy celowniczej 15 podwyższa widoczność linii lasera. Dzięki przezroczystej połowie linia lasera może zostać rozpoznana także od tyłu tablicy celowniczej.
Praca ze statywem (osprzęt)
Aby zapewnić stabilną podstawę pomiaru z ustaloną wysokością, zaleca się użycie statywu. Ustawić urządzenie pomiarowe przyłączem do statywu 1/4" 9 na gwint statywu 22 lub jakiegoś innego dostępnego w handlu detalicznym statywu fotograficznego. Do zamocowania uchwytu na standardowym statywie fotograficznym, należy użyć przyłącza statywu 5/8" 8. Zamocować urządzenie pomiarowe za pomocą śruby ustalającej statywu.
Mocowanie za pomocą uchwytu uniwersalnego (osprzęt) (zob.rys.D)
Za pomocą uchwytu uniwersalnego 19 możliwe jest zamoco-wanie urządzenia pomiarowego do na przykład pionowych płaszczyzn, rur lub magnetyzujących się materiałów. Uchwyt uniwersalny można stosować również jako statyw naziemny; ułatwia on zmienianie położenia urządzenia pomiarowego na wysokość.
Praca z płytką pomiarową (osprzęt) (zob. rys. A-B)
Za pomocą płytki pomiarowej 16 można przenieść znacznik lasera na podłoże względnie jego wysokość na ścianę.
Za pomocą pola zerowego i podziałki można dokonać pomiaru przesunięcia do pożądanej wysokości i nanieść je na innym miejscu. Pozwala to uniknąć precyzyjnego nastawiania urządzenia na wysokość, która ma zostać przeniesiona.
Płytka pomiarowa 16 pokryta jest warstwą odblaskową, co zapewnia lepszą widoczność promienia lasera przy większej odległości bądź przy silnym świetle słonecznym. Zwiększona widoczność promienia jest zauważalna, tylko gdy się patrzy na płytkę równolegle do emitowanej wiązki lasera.
Praca z odbiornikiem (osprzęt) (zob. rys. D)
W przypadku niekorzystnych warunków oświetleniowych (jasne pomieszczenie, bezpośrednie działanie promieni słonecznych), a także przy większych odległościach, należy stosować odbiornik laserowy (aby łatwiej odnaleźć linie lasera) 17. Do prac z odbiornikiem lasera należy włączać funkcję pulsacyjną (zob. »Funkcja pulsacji«, str. 80).
Česky|83
Okulary do pracy z laserem (osprzęt)
Okulary do pracy z laserem odfiltrowywują światło zewnętrzne. Dzięki temu czerwone światło lasera jest znacznie uwydatnione.
▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji plamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym.
▶ Nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.
Przykłady zastosowania (zob. rys. C-H)
Przykłady różnych sposobów zastosowania urządzenia pomiarowego można znaleźć na stronach graficznych.
Konserwacja i serwis
Konserwacja i czyszczenie
Urządzenie pomiarowe należy przechowywać i transportować tylko w znajdującej się w wyposażeniu standardowym torbie ochronnej.
Narzędzie pomiarowe należy utrzymywać w czystości.
Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.
Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie używać żadnych środków czyszczących ani zawierających rozpuszczalnik.
W szczególności należy regularnie czyścić płaszczyzny przy otworze wylotowym wiązki laserowej, starannie usuwając kłączki kurzu.
W przypadku konieczności naprawy, urządzenie pomiarowe należy odesłać w futerale 18.
Obsługa klienta oraz doradztwo dotyczące użytkowania
W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:
www.bosch-pt.com
Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.
Polska
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.
Tel.: 22 7154460
Faks: 22 7154441
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl
Usuwanie odpadów
Urządzenia pomiarowe, osprzęt i opakowanie powinny zostać dostarczone do utylizacji zgodnie z przepisami ochrony środowiska.
Urządzeń pomiarowych i akumulatorów/baterii nie wolno wyrzucać do odpadów domowych!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do użytku urządzenia pomiarowe, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.
Zastrzega się prawo dokonywania zmian.
