GLL 280 P Professional - Laser-taso BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Linjatasolaseri
Merkki	Bosch
Malli	GLL 280 P Professional
Mitat (P x L x K)	159 x 54 x 141 mm
Paino (EPTA 01:2014 mukaan)	0,69 kg
Virtalähde	4 paristoa LR6 (AA) 1,5 V
Käyttöaika	Noin 9 h (2 laserlinjaa), 18 h (1 laserlinja)
Kantama	Vakio: 20 m; pulssitoiminnolla: 15 m; vastaanottimen kanssa: 5–80 m
Vaaitustarkkuus	±0,2 mm/m
Automaattisen vaaitusalue	±4°
Tyypillinen vaaitusaika	< 4 s
Lasern luokka	2
Lasertyyppi / aallonpituus	640 nm, < 1 mW
Suojausluokka	IP 54 (pöly- ja roiskevesisuojattu)
Käyttölämpötila	-10 °C – +45 °C
Säilytyslämpötila	-20 °C – +70 °C
Jalustaliitäntä	1/4" ja 5/8"
Päätoiminnot	Vaaka-, pysty- ja ristilinjat; automaattinen vaaitus; pulssitila vastaanottimelle; automaattinen sammutus (säädettävä); äänimerkki (poiskytkettävä)
Huolto ja puhdistus	Pehmeä ja kostea liina; älä käytä liuottimia; puhdista lasersäteiden ulostuloaukot säännöllisesti
Turvallisuus	Älä katso säteeseen; pidä etäällä sydämentahdistimista (magneetit); säilytä suojakotelossa
Varaosat ja korjattavuus	Saatavilla Bosch-huollosta; 10-numeroinen tuotenumero (3 601 K63 2..); korjauksen saa suorittaa vain ammattihenkilöstö
Yleistiedot	Käyttöohje ladattavissa ilmaiseksi osoitteesta notice-facile.com; toimitetaan tähtäysvaimen, suojakotelon ja paristojen kanssa; lisävarusteet: vastaanotin, jalusta, yleiskiinnike, lasit

Usein kysytyt kysymykset - GLL 280 P Professional BOSCH

Kuinka vaihtaa Bosch GLL 280 P -laitteen paristot?

Paristojen vaihtamiseksi työnnä paristolokeron kannen lukitusmekanismia 11 nuolen suuntaan ja nosta kansi ylös. Aseta 4 LR6 (AA) -paristoa noudattaen ilmoitettua napaisuutta. Käytä mieluiten alkalisia paristoja.

Kuinka aktivoida pulssitoiminto vastaanottimen käyttöä varten?

Paina painiketta 3 (Pulssitoiminto). Merkkivalo 4 syttyy vihreänä. Laserviivat vilkkuvat erittäin korkealla taajuudella, ja vastaanotin 17 pystyy havaitsemaan ne. Poistaaksesi käytöstä, paina painiketta uudelleen.

Mitä tehdä, jos laserviivat vilkkuvat eikä laite vaaitu?

Jos mittauslaite on kallistettu yli ±4°, automaattinen vaaitus ei ole mahdollinen. Laserviivat vilkkuvat ja nopea äänimerkki kuuluu enintään 30 sekunnin ajan. Aseta laite vakaalle vaakasuoralle pinnalle tai säädä sen kallistusta niin, että se on alle 4°.

Kuinka tarkistaa laitteen tarkkuus?

Suorita vaaka- ja pystyviivan tarkistus käyttöohjeen mukaisesti. Esimerkiksi vaakaviivaa varten aseta laite 5 m päähän seinästä, merkitse risteyspiste, käännä sitä 180° ja vertaa poikkeamia. Suurin sallittu poikkeama on ±0,2 mm/m.

Voiko laseria käyttää ulkona täydessä auringonvalossa?

Kyllä, mutta näkyvyys voi heikentyä. Käytä laserin tähtäysvainetta tai laser-vastaanotinta (aktivoi pulssitoiminto) parantaaksesi havaitsemista. Kantama vastaanottimen kanssa voi olla jopa 80 m.

Kuinka poistaa automaattinen sammutus 30 minuutin jälkeen?

Pidä painiketta 5 (Käyttötila) painettuna vähintään 3 sekunnin ajan laitteen ollessa päällä. Lasersäteet vilkkuvat lyhyesti vahvistaakseen poiskytkennän. Otaaksesi uudelleen käyttöön, sammuta ja käynnistä laite uudelleen tai toista sama toimenpide.

Mitkä lisävarusteet ovat yhteensopivia GLL 280 P -laitteen kanssa?

Valinnaisia lisävarusteita: laservastaanotin 17, tähtäysjalalla 16, yleiskiinnike 19, teleskooppitanko 20, katselulasit 21, jalusta 22. Jotkin lisävarusteet (kuten suojakotelo 18) toimitetaan mukana.

Kuinka puhdistaa laite?

Käytä pehmeää ja kosteaa liinaa. Älä koskaan upota laitetta veteen. Älä käytä pesuaineita tai liuottimia. Puhdista lasersäteen ulostuloaukon lähellä olevat pinnat säännöllisesti pölyn poistamiseksi.

Mitkä ovat tärkeät turvallisuusohjeet?

Älä koskaan suuntaa lasersädtettä ihmisiin tai eläimiin. Älä katso säteeseen. Magneetit voivat häiritä sydämentahdistimia – pidä laite etäällä. Käytä suojakoteloa kuljetuksessa. Älä muuta laserlaitetta.

Mistä löydän varaosia tai saan laitteen korjattua?

Ota yhteyttä Boschin asiakaspalveluun. Ranskassa voit tilata osia verkossa osoitteesta www.bosch-pt.fr tai soittaa numeroon 0811 360122 (paikallispuhelun hinta). Korjausta varten ota yhteys valtuutettuun huoltoliikkeeseen. Tuotenumero (3 601 K63 2..) on ilmoitettu tyyppikilvessä.

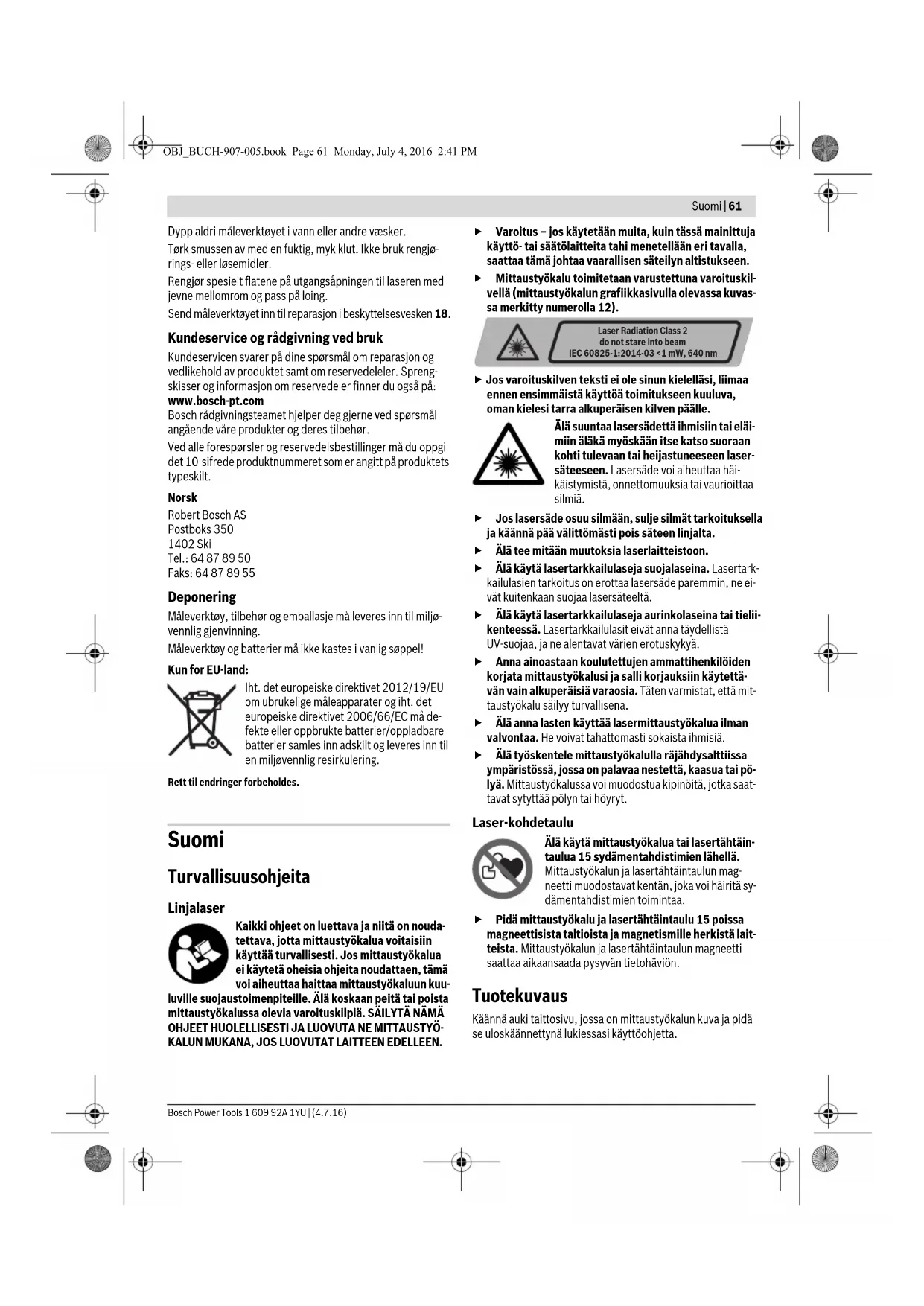

KÄYTTÖOHJE GLL 280 P Professional BOSCH

fi Alkuperäiset objekt

el Pralonam obeyin xayer;

tr Original isletme talimati

Kaikki ohjeet on luettava ja niitä on noudatettava, jotta mittaustyökalua voitaisiin käyttää turvallisesti. Jos mittaustyökalua ei käytetä oheisia ohjeita noudattaen, tämä voi aiheuttaa haittaa mittaustyökaluun kuu-

luville suojaustoimenpiteille. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET HUOLELLISESTI JA LUOVUTA NE MITTAUSTYÖKALUN MUKANA, JOS LUOVUTAT LAITTEEN EDELLEEN.

• Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen.
  Mittaustyökalu toimitetaan varustettuna varoituskilvellä (mittaustyökalun grafiikkasivulla olevassa kuvassa merkitty numerolla 12).

- Jos varoituskilven teksti ei ole sinun kielelläsi, liimaa ennen ensimmäistä käyttöä toimitukseen kuuluva, oman kielesi tarra alkuperäisen kilven päälle.

Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä myöskään itse katso suoraan kohti tulevaan tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai vaurioittaa silmiä.

Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.
- Älä tee mitään muutoksia laserlaitteistoon.
- Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
- Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.
Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena.
- Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. He voivat tahattomasti sokaista ihmisia.
- Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Laser-kohdetaulu

Älä käytä mittaustyökalua tai lasertähtäintaulua 15 sydämentahdistimien lähellä. Mittaustyökalun ja lasertähtäintaulun magneetti muodostavat kentän, joka voi häiritä sydämentahdistimien toimintaa.

Pidä mittaustyökalu ja lasertähtäintaulu 15 poissa magneettisista taltioista ja magnetismille herkistä laitteista. Mittaustyökalun ja lasertähtäintaulun magneetti saattaa aikaansaada pysyvän tietohäviön.

Tuotekuvaus

Käännä auki taittosivu, jossa on mittaustyökalun kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

62|Suomi

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien viivojen mittaukseen ja tarkistukseen.

Melutieto

Merkkiäänen A-arvioitu äänen painetaso on metrin etäisyy-dellä 80 dB(A).

Älä pidä mittaustyökalua tiukasti korvaa vasten!

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan mittaustyökalun kuvaan.

1 Lasersäteen ulostuloaukko
2 Paristovaroitus
3 Pulssitoiminnon painike
4 Pulssitoiminnon näyttö
5 Käyttömuotopainike
6 Näyttö ilman tasausautomatiikkaa
7 Käynnistyskytkin
8 Jalustan kiinnitys 5/8"
9 Jalustan kiinnitys 1/4"
10 Paristokotelon kansi
11 Paristokotelon kannen lukitus
12 Laservaroituskilpi
13 Sarjanumero
14 Magneetit
15 Lasertähtäintaulu
16 Vastaanottolevy ja jalka*
17 Laservastaanotin*
18 Suojalaukku*
19 Yleispidin*
20 Teleskooppitanko*
21 Lasertarkkailulasit*
22 Jalusta*

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakio-toimitukseen.

Tekniset tiedot

Linjalaser GLL 2-80 P
Tuotenumero	3 601 K63 2..
Työalue1)
- v a k i o	20 m
- p u l s s i t o i minnolla	15 m
- laservastaanottimella	5-80 m
Tasaustarkkuus	±0,2 mm/m
Tyypillinen itsetasausalue	±4°
Tyypillinen tasausaika	<4s

1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta.
Tyyppikilvessä oleva sarjanumero 13 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen.

Käyttölämpötila -10°C ... +45°C
Varastointilämpötila	-20°C ... +70°C
Ilman suhteellinen kosteus maks.	90%
Laserluokka	2
Lasertyyppi	640 nm, < 1 mW
C_6	1
Impulssin lyhyin kesto	1/1600 s
Lasersäteen hajonta	0,5 mrad (täysi kulma)
Jalustan kiinnityskierre	1/4", 5/8"
Paristot	4 x 1 , 5 V L R 6 ( A A )
Käyttöaika
- kahdella lasertasolla	9 h
- yhdellä lasertasolla	18 h
Paino vastaa
EPTA-Procedure 01:2014	0,69 kg
Mitat (pituus x leveys x korkeus)	159 x 54 x 141 mm
Suojaus	IP 54 (pöly- ja roiskevesisuojattu)

1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta.
Tyyppikilvessä oleva sarjanumero 13 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen.

Asennus

Paristojen asennus/vaihto

Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaaniparistoja.

Avaa paristokotelon kansi 10 työntämällä lukitusta 11 nuolen suuntaan ja käännä paristokotelon kansi auki. Aseta paristot paikoilleen. Varmista oikea napaisuus paristokotelon sisällä olevan kuvan mukaisesti.

Kun paristot heikkenevät kuuluu kerran 5 s pitkä äänimerkki. Paristovaroitus 2 vilkkuu jatkuvasti punaisena. Mittaustyöka-lua voi vielä käyttää alle 2 h.

Jos paristot ovat heikkoja mittaustyökalua käynnistettäessä, kuuluu 5 s pitkä merkkiääni heti mittaustyökalun käynnistyksen jälkeen.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja.

Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Suomi|63

Käyttö

Käyttöönotto

Kun mittaustyökalu käytetään, kuuluu määrätyissä olosuhteissa voimakas äänimerkki. Pidä tämän takia mittaustyökalu kaukana korvasta ja toisista henkilöistä. Voimakas ääni saattaa vahingoittaa kuuloa.
Suojaa mittaustyökalu kosteudelta ja suoralta aurin-gonvalolta.
Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.
Vältä kovia iskuja tai mittaustyökalun pudottamista. Mittaustyökalun vauriot voivat vaikuttaa mittaustarkkuuteen. Voimakkaan iskun tai putoamisen jälkeen tulee laserviivaa tai luotisädettä tarkistuksen vuoksi verrata tunnettuun pystysuoraan tai vaakasuoraan vertailuviivaan tahi tunnettuihin kantapisteisiin.
Pysäytä mittaustyökalu kuljetuksen ajaksi. Laitteen ollessa poiskytkettynä heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna.

Käynnistys ja pysäytys

Työnnä mittaustyökalun käynnistystä varten käynnistyskytkin 7 asentoon "on" (työt ilman vaaitusautomatiikkaa) tai asentoon "on" (työt vaaitusautomatiikalla). Mittaustyökalu lähettää heti käynnistyksen jälkeen laserlinjat ulostuloaukoista 1.

• Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.
• Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä.

Pysäytä mittaustyökalu työntämällä käynnistyskytkin 7 asentoon "off". Pysäytettäessä heiluriyksikkö lukkiutuu.

Jos suurin sallittu käyttölämpötila 45 °C ylittyy, laite kytkeytyy pois päältä laserdiodin suojaamiseksi. Jäähtymisen jälkeen mittaustyökalu on taas käyttövalmis ja se voidaan käynnistää.

Poiskytkentäautomatiikan poiskytkentä

Jos n. 30 minuutin aikana ei paineta mitään mittalaitteen painiketta, mittalaite sammuttaa itsensä automaattisesti paris- ton säästämiseksi.

Mittaustyökalun uudelleenkäynnistystä varten automaattisen poiskytkennän jälkeen voit joko työntää käynnistyskytkin 7 ensin asentoon "off" ja sitten käynnistää mittaustyökalu uudelleen, tai sitten voit painaa kerran käyttömuotonäppäintä 5 tai pulssitoimintanäppäintä 3.

Kytke pois poiskytkentäautomatiikka pitämällä (mittaustyökalun ollessa käynnissä) käyttömuotopainike 5 painettuna vähintään 3 s. Poiskytkentäautomatiikan ollessa poiskytkettynä lasersäteet vilkkuvat lyhyesti vahvistuksena.

Kytke poiskytkentäautomatiikka käyttöön sammuttamalla mittaustyökalu ja käynnistämällä se uudelleen tai painamalla käyttömuotonäppäintä 5 vähintään 3 s.

Merkkiäänen poiskytkentä

Kun mittaustyökalu käynnistetään, äänimerkki on aina kytket- tynä.

Merkkiäänen deaktivoimiseksi tai aktivoimiseksi painat samanaikaisesti käyttömuotonäppäintä 5 ja pulssimuotonäppäintä 3 ja pidät ne painettuna vähintään 3 s.

Sekä aktivoitaessa että deaktivoitaessa kuuluu kolme lyhyttä merkkiäntä vahvistukseksi.

Käyttömuodot

Mittaustyökalussa on kolme käyttömuotoa, joiden välillä aina voit siirtyä:

• Vaakakäyttö: muodostaa vaakasuoran lasertason,
• Pystykäyttö: muodostaa pystysuoran lasertason,
  – Ristilinjakäyttö: muodostaa vaakasuoran ja pystysuoran lasertason.

Mittaustyökalu on vaakasuorassa käytössä käynnistyksen jälkeen. Vaihda käyttömuotoa painamalla käyttömuotopainiketta 5.

Kaikki kolme käyttömuotoa voidaan valita sekä vaaitusautomatiikalla että ilman sitä.

Pulssitoiminto

Laservastaanottimen 17 kanssa työskenneltäessä tulee pulssitoiminto aktivoida – valitusta käyttömuodosta riippumatta. Pulssitoiminnossa laserlinjat vilkkuvat hyvin suurella taajuudella, jonka takia laservastaanotin 17 pystyy paikallistamaan ne. Käynnistä pulssitoiminto painamalla painiketta 3. Kytketyllä pulssitoiminnolla näytön valo on 4 vihreä.

Pulssitoiminnolla on laserlinjojen näkyvyys ihmissilmälle heikompi. Kun työskentelet ilman laservastaanotinta, tulee sinun sen tähden kytkeä pulssitoiminto pois painamalla painiketta 3 uudelleen. Poiskytketyllä pulssitoiminnolla näytön valo 4 sammuu.

Tasausautomatiikka

Työskentely automaattisen tasauksen kanssa

Aseta mittaustyökalu vaakasuoralle tukevalle alustalle, kiinnitä se pidikkeeseen 19 tai jalustaan 22.

Työnnä vaaitusautomatiikan kanssa tehtäviä töitä varten käynnistyskytkin 7 asentoon "on".

Tasausautomatiikka korjaa automaattisesti epätasaisuuksia itsetasausalueen ±4° puitteissa. Tasaus on päättynyt heti, kun laserlinjat eivät enää liiku.

Jos automaattinen vaaitus ei ole mahdollinen, esim. jos mittaustyökalun alusta poikkeaa yli 4° vaakatasosta, laserlinjat alkavat vilkua nopeassa tempossa. Kytketyllä äänimerkillä kuuluu nopeatempoinen äänimerkki korkeintaan 30 s. 10 s sisällä käynnistyksestä tämä hälytys kytkeytyy pois, mahdollistaen mittaustyökalun asennuksen.

Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota itsevaaitusta. Heti, kun mittaustyökalu taas on itsevaaitusalueen ±4° sisällä, palavat lasersäteet pysyvästi ja äänimerkki kytkeytyy pois päältä.

Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa automaattisesti uuden tasauk-

64|Suomi

sen. Tarkista uuden tasauksen jälkeen vaakasuoran tai pystysuoran laserlinjan sijainti vertailupisteeseen nähden, vikojen välttämiseksi.

Työskentely ilman automaattista tasausta

Työnnä ilman vaitusautomatiikkaa tehtäviä töitä varten käynnistyskytkin 7 asentoon "on". Poiskytketyllä vaitusautomatiikalla näyttö 6 syttyy punaisena ja laserlinjat vilkkuvat 30 s hitaassa tempossa.

Vaaitusautomatiikan ollessa poiskytkettynä, voit pitää mittaustyökalun vapaasti kädessä tai asettaa se kaltevalle alustalle. Ristlinjakäytössä eivät kaksi laserlinjaa välttämättä kulje suorassa kulmassa toisiinsa nähden.

Tasaustarkkuus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Erityisesti lattialta ylöspäin esiintyvät lämpötilaerot voivat saattaa lasersäteen poikkeamaan.

Koska lämpötilakerrostumat ovat suurimmillaan maan lähellä, tulisi aina asettaa mittaustyökalu jalustalle yli 20 m mittauksia varten. Aseta sen lisäksi mittaustyökalu mahdollisuuksien mukaan keskelle työaluetta.

Ulkoisten vaikutusten lisäksi myös laitekohtaiset häiriöt (esim. putoaminen tai voimakkaat iskut) voivat aiheuttaa sää- töpoikkeamia. Tarkasta sitä varten tasaustarkkuus aina ennen käyttöä.

Tarkista aina ensin vaakasuoran laserlinjan vaaitustarkkuus ja sen jälkeen pystysuoran laserlinjan vaaitustarkkuus.

Jos mittaustyökalu ylittää suurimman sallitun poikkeaman jossain tarkistuksessa, tulee se korjauttaa Bosch-huollossa.

Poikittaisakselin vaakasuoran vaaitustarkkuuden tarkistus

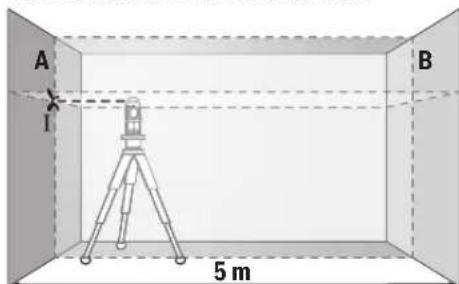

Tarkistusta varten tarvitaan 5 m vapaata mittausmatkaa kahden seinän A ja B välissä tukevalla alustalla.

- Asenna mittaustyökalu lähelle seinää A, jalustalle tai aseta se tukevalle, tasaiselle alustalle. Käynnistä mittaustyökalu. Valitse ristilinjakäyttö vaaitusautomatiikalla.

- Suuntaa laser läheiseen seinään A ja anna mittaustyökalun suorittaa vaaitus. Merkitse sen pisteen keskipiste, jossa laserlinjat risteävät seinässä (piste I).

A 180° B I II

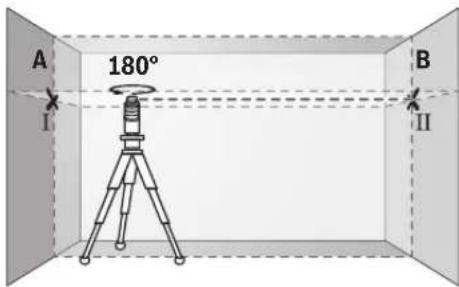

- Kierrä mittaustyökalu 180°, anna sen suorittaa tasaus ja merkitse laserlinjojen risteyspiste vastakkaiselle seinälle B (piste II).

- Aseta mittaustyökalu - sitä kiertämättä - lähelle seinää B, käynnistä se ja anna sen suorittaa tasaus.

A I B II

- Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökalun alle) laserlinjojen piste osuu täsmälleen aiemmin merkittyyn pisteeseen IT, seinässä B.

A II d III 180° B II

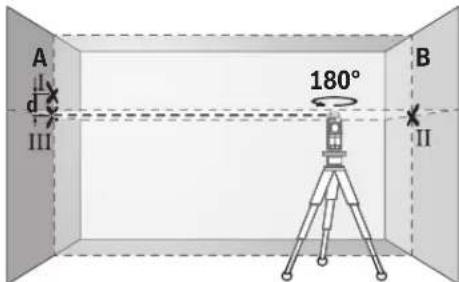

- Kierrä mittaustyökalu 180°, muuttamatta sen korkeutta. Suuntaa se seinään A niin, että pystysuora laserlinja kulkee jo merkityn pisteen I läpi. Anna mittaustyökalun suorittaa tasaus ja merkitse laserlinjojen risteyspiste seinälle A (piste III).

- Kahden merkityn pisteen, I ja III erotus d seinässä A on mittaustyökalun todellinen korkeuspoikkeama poikittaisakselia pitkin.

Mittausmatkalla 2 x 5 m = 10 m sallittu poikkeama on: 10 m x ± 0,2 mm/m = ± 2 mm.

Ero d pisteiden I ja III välissä saa olla korkeintaan 2 mm.

Suomi|65

Pystysuoran linjan vaaitustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jonka molemmilla puolilla on vähintään 2,5 m tilaa.

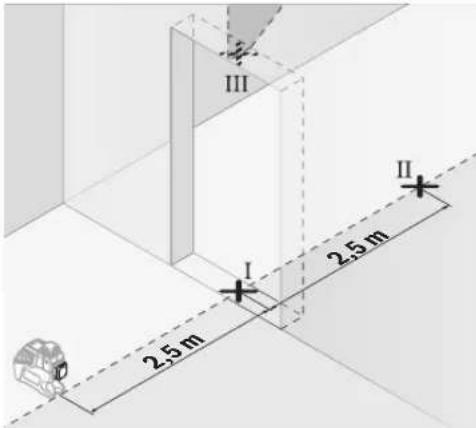

- Aseta mittaustyökalu 2,5 m etäisyydelle oviaukosta tukevalle tasaiselle alustalle (ei jalustaan). Anna mittaustyökalun vaaittua pystykäytössä vaaitusautomatiikkaa käyttäen ja suuntaa laserlinja oviaukkoa kohti.

- Merkitse pystysuoran laserlinjan keskipiste oviaukon lattiaan (piste 1), 5 m etäisyydelle oviaukon toisella puolella (piste II), sekä oviaukon yläreunaan (piste III).

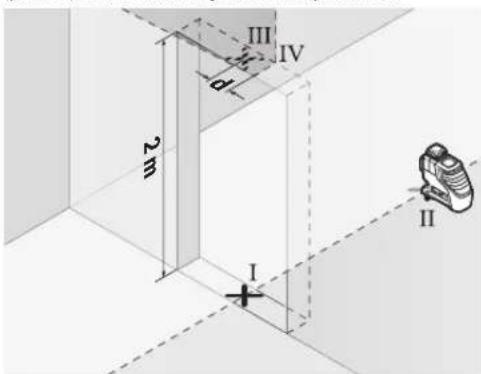

• Kierrä mittaustyökalu 180° ja aseta se oviaukon toiselle puolelle, välittömästi pisteen II taakse. Anna mittaustyökalun vaattua ja suuntaa pystysuora laserlinja niin, että sen keskipiste kulkee täsmälleen pisteiden I ja II läpi.
• Merkitse laserlinjan keskipiste oviaukon yläreunaan pisteeksi IV.
• Kahden merkityn pisteen, III ja IV erotus d on mittaustyökalun todellinen poikkeama pystysuorasta.
• Mittaaoviaukonkorkeus. Suurimman sallitun poikkeaman lasket seuraavasti: oviaukon kaksinkertainen etäisyys x 0,2 mm/m esimerkki: Oviaukon korkeuden ollessa 2 m, saa suurin sallit tu poikkeama olla
  2 x 2 m x ±0,2 mm/m = ±0,8 mm. Pisteiden III ja IV etäisyys toisistaan saa siis olla korkeintaan 0,8 mm.

Työskentelyohjeita

Käytä aina vain laserlinjan keskipistettä merkintää varten. Laserlinjan leveys muuttuu etäisyyden muuttuessa.

Työskentely lasertähtäintaulun kanssa

Laserkohdetaulu 15 parantaa lasersäteen näkyvyyttä epä- suotuisissa olosuhteissa ja suurilla etäisyyksillä.

Heijastava puolikas laserkohdetaulusta 15 parantaa laserlinjan näkyvyyttä, laserlinja näkyy myös laserkohdetaulun takaa taulun läpinäkyvän puolikkaan läpi.

Työskentely jalustan kanssa (lisätarvike)

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on sää dettävissä. Kiinnitä mittaustyökalu 1/4"-jalustakiinnityksen 9 avulla jalustan 22 tai yleismallisen valokuvausjalustan kiertee- seen. Tarvitset 5/8"-jalustakiinnikkeen 8 yleismalliseen ra- kennusjalustaan kiinnitystä varten. Ruuvaa kiinni mittaustyö- kalu jalustan lukitusruuvilla.

Kiinnitys yleispidikkeen avulla (lisätarvike) (katso kuva D)

Yleispidikkeen 19 avulla voit kiinnittää mittaustyökalu esim. pystysuoriin pintoihin, putkiin tai magnetoitaviin materiaaleihin. Yleispidike soveltuu myös pöytäjalustaksi ja helpottaa mittaustyökalun korkeussuuntausta.

Työskentely vastaanottolevyn kanssa (lisätarvike) (katso kuvat A–B)

Mittauslatan 16 avulla voidaan siirtää lasermerkintä lattiaan tai laserkorkeus seinään.

Nollakentän ja asteikon avulla voidaan halutun korkuinen siirtymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaus- työkalun täsmällinen asetus siirrettävälle korkeudelle pois.

Vastaanottolevyssä 16 on heijastava pinnoite, joka edistää lasersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa auringonvalossa. Kirkkauden parannuksen huomaa vain, kun katsot mittauslattaa lasersäteen suunnasta.

Työskentely laservastaanottimella (lisätarvike) (katso kuva D)

Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suora auringonvalo) ja suurilla etäisyyksillä kannattaa käyttää laservastaanotinta 17 laserlinjojen parempaa paikallistamista varten. Käynnistä pulssitoiminto, kun työskentelet laservastaanottimen kanssa (katso "Pulssitoiminto", sivu 63).

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin silmä näkee laserin punaisen valon kirkkaampana.

• Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
• Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.

Työesimerkkejä (katso kuvat C-H)

Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät grafiikkasivuilta.

66 | Ελληνικά

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittauslaite vain toimitukseen kuuluvassa suojataskussa.

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista erityisesti pinnat laserin ulostuloaukossa säännöllisesti ja varo nukkaa.

Lähetä korjaustapauksessa mittaustyökalu suojalaukussa 18 korjattavaksi.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöstävälliseen kierrätykseen.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

11 Patareikorpuse kaane lukustus

12 Laseri hoiatussilt

13 Seerianumber

14 Magnetid
