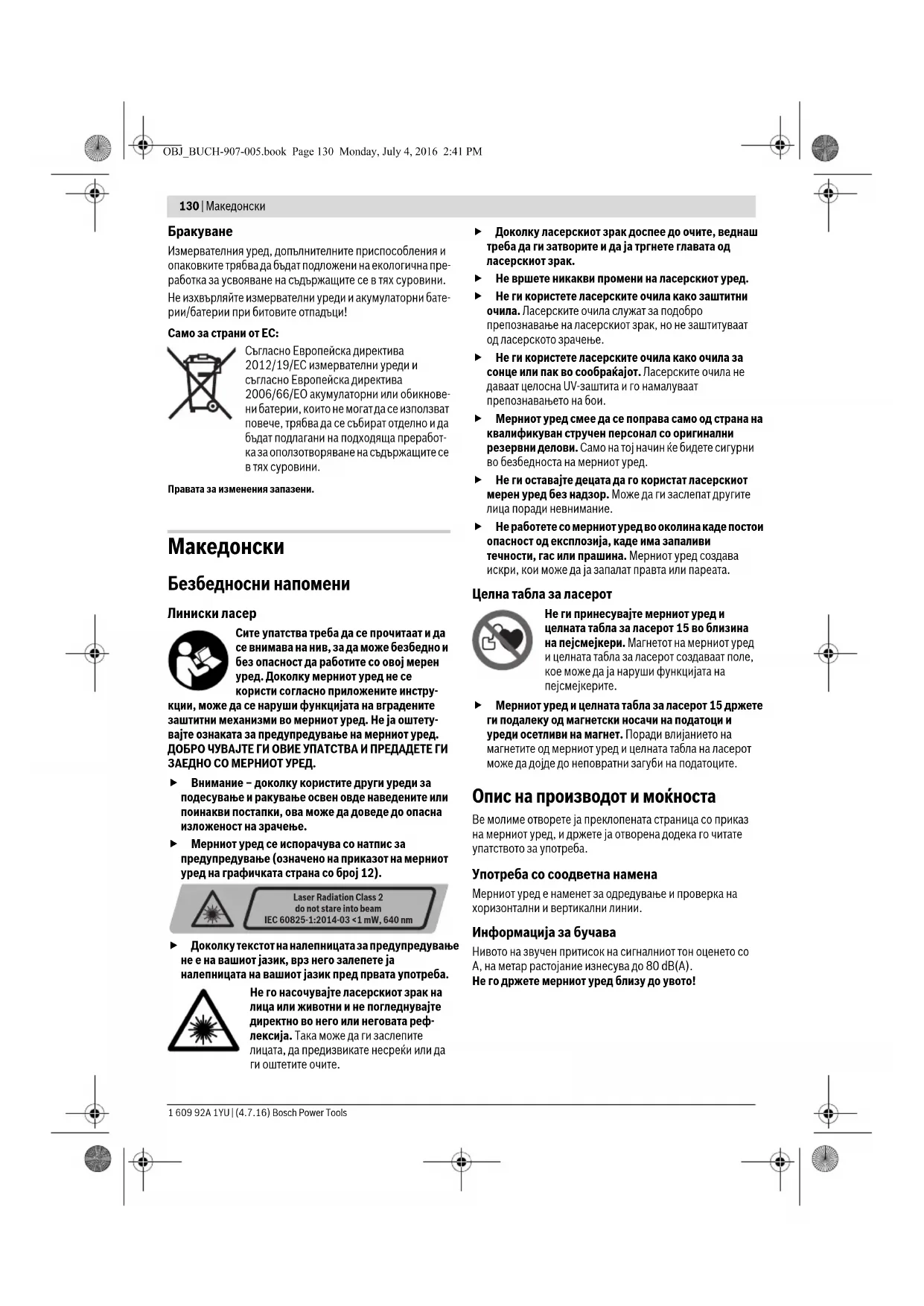

Безбедносни напомени Линиски ласер Сите упатства треба да се прочитаат и да се внимава на нив, за да може безбедно и без опасност да работите со овој мерен уред. Доколку мерниот уред не се користи согласно приложените инстру- кции, може да се наруши функцијата на вградените заштитни механизми во мерниот уред. Не ја оштету- вајте ознаката за предупредување на мерниот уред. ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА И ПРЕДАДЕТЕ ГИ ЗАЕДНО СО МЕРНИОТ УРЕД. Внимание – доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење. Мерниот уред се испорачува со натпис за предупредување (означено на приказот на мерниот уред на графичката страна со број 12). Доколку текстот на налепницата за предупредување не е на вашиот јазик, врз него залепете ја налепницата на вашиот јазик пред првата употреба. Не го насочувајте ласерскиот зрак на лица или животни и не погледнувајте директно во него или неговата реф- лексија. Така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите очите. Доколку ласерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од ласерскиот зрак. Не вршете никакви промени на ласерскиот уред. Не ги користете ласерските очила како заштитни очила. Ласерските очила служат за подобро препознавање на ласерскиот зрак, но не заштитуваат од ласерското зрачење. Не ги користете ласерските очила како очила за сонце или пак во сообраќајот. Ласерските очила не даваат целосна UV-заштита и го намалуваат препознавањето на бои. Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал со оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на мерниот уред. Не ги оставајте децата да го користат ласерскиот мерен уред без надзор. Може да ги заслепат другите лица поради невнимание. Не работете со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Мерниот уред создава искри, кои може да ја запалат правта или пареата. Целна табла за ласерот Не ги принесувајте мерниот уред и целната табла за ласерот 15 во близина на пејсмејкери. Магнетот на мерниот уред и целната табла за ласерот создаваат поле, кое може да ја наруши функцијата на пејсмејкерите. Мерниот уред и целната табла за ласерот 15 држете ги подалеку од магнетски носачи на податоци и уреди осетливи на магнет. Поради влијанието на магнетите од мерниот уред и целната табла на ласерот може да дојде до неповратни загуби на податоците. Опис на производот и моќноста Ве молиме отворете ја преклопената страница со приказ на мерниот уред, и држете ја отворена додека го читате упатството за употреба. Употреба со соодветна намена Мерниот уред е наменет за одредување и проверка на хоризонтални и вертикални линии. Информација за бучава Нивото на звучен притисок на сигналниот тон оценето со А, на метар растојание изнесува до 80 dB(A). Не го држете мерниот уред близу до увото! Laser Radiation Class 2do not stare into beamIEC 60825-1:2014-03 <1 mW, 640 nm OBJ_BUCH-907-005.book Page 130 Monday, July 4, 2016 2:41 PMМакедонски | 131 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на мерните апарати на графичката страница. 1 Излезен отвор за ласерскиот зрак 2 Предупредување за батеријата 3 Копче за импулсна функција 4 Приказ за импулсна функција 5 Копче за начин на работа 6 Приказ за работење без автоматика за нивелирање 7 Прекинувач за вклучување/исклучување 8 Прифат на стативот 5/8" 9 Прифат на стативот 1/4" 10 Поклопец на преградата за батеријата 11 Фиксирање на поклопецот на преградата за батерија 12 Натпис за предупредување на ласерот 13 Сериски број 14 Магнет 15 Целна табла за ласерот 16 Мерна плоча со ногарка* 17 Ласерски приемник* 18 Заштитна ташна* 19 Универзален држач* 20 Телескопска рачка* 21 Ласерски очила* 22 Статив*

• Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Технички податоци

Ставање/менување на батерии За работа со мерниот уред се препорачува користење на алкално-мангански батерии. За да го отворите поклопецот на преградата за батерии 10 притиснете на механизмот за заклучување 11 во правец на стрелката и затворете го поклопецот на преградата за батерии. Ставете ги батериите. Притоа внимавајте на половите во согласност со приказот на внатрешната страна на поклопецот од преградата за батерии. Доколку се слаби батериите, се слуша еднократен сигнален тон со времетраење од 5 с. Предупредувањето за батеријата 2 трепка непрекинато црвено. Мерниот уред може да се користи помалку од 2 ч. Доколку при вклучувањето на мерниот уред батериите се слаби, се слуша сигнален тон во времетраење од 5 с. директно по вклучувањето на мерниот уред. Секогаш заменувајте ги сите батерии одеднаш. Користете само батерии од еден производител и со ист капацитет. Доколку не сте го користеле мерниот уред повеќе време, извадете ги батериите. Доколку се подолго време складирани, батериите може да кородираат и да се испразнат. Линиски ласер GLL 2-80 P Број на дел/артикл 3 601 K63 2.. Работно поле

–стандардно – со импулсна функција –со ласерски приемник 20 м 15 м 5–80м Точност при нивелирање ±0,2мм/м Типично поле на самони-

±4° Типично време на нивелирање <4с Температура при работа –10 °C ... +45 °C Температура при складирање –20 °C ... +70 °C

1) Работното поле може да се намали поради неповолни услови на околината (напр. директна изложеност на сончеви зраци).

Серискиот број 13 на спецификационата плочка служи за јасна идентификација на вашиот мерен уред. релативна влажност на воздухот макс. 90 % Класа на ласер

најкратко времетраење на

1/1600 с Отстапување на ласерската

4x1,5VLR6(AA) Времетраење на работа –со 2 ласерски рамнини –со 1 ласерска рамнина

Серискиот број 13 на спецификационата плочка служи за јасна идентификација на вашиот мерен уред. OBJ_BUCH-907-005.book Page 131 Monday, July 4, 2016 2:41 PM132 | Македонски 1 609 92A 1YU | (4.7.16) Bosch Power Tools

Ставање во употреба При работата на мерниот уред во одредени окол- ности се слушаат гласни сигнални тонови. Затоа држете го мерниот уред подалеку од ушите и други лица. Гласниот тон може да го оштети слухот. Заштитете го мерниот уред од влага и директно изложување на сончеви зраци. Не го изложувајте мерниот уред на екстремни тем- ператури или осцилации во температурата. Напр. не го оставајте долго време во автомобилот. При големи осцилации во температурата, оставете го мерниот уред најпрво да се аклиматизира, пред да го ставите во употреба. При екстремни температури или осцилации во температурата, прецизноста на мерниот уред може да се наруши. Избегнувајте ги ударите и превртувањата на мер- ниот уред. Доколку се оштети мерниот уред, може да се наруши прецизноста. По тежок удар или преврту- вање, проверете ги ласерските линии односно ласерс- ките зраци со хоризонтална или вертикална референт- на линија одн. со контролните точки на вертикалата. Исклучете го мерниот уред за време на транспортот. При исклучувањето, се блокира осцилирачката единица, која би се оштетила при интензивни движења. Вклучување/исклучување За Вклучување на мерниот уред притиснете на прекину- вачот за вклучување/исклучување 7 во позиција „on“ (за работење без автоматиката за нивелирање) или во позиција „on“ (за работење со автоматика за нивели- рање). Веднаш по вклучувањето, мерниот уред пушта ласерски линии од излезните отвори 1. Не го насочувајте зракот светлина на лица или животни и не погледнувајте директно во него, дури ни од голема оддалеченост. Не го оставајте вклучениот мерен уред без надзор и исклучете го по употребата. Другите лица може да се заслепат од ласерскиот зрак. За исклучување на мерниот уред притиснете на прекину- вачот за вклучување/исклучување 7 во позиција „off“. При исклучување, осцилирачката единица се блокира. При пречекорување на највисоката дозволена работна температура од 45 °C се исклучува заради заштита на ласерската диода. Откако ќе се олади, мерниот уред е повторно подготвен за работа и може одново да се вклучи. Деактивирање на автоматиката за исклучување Доколку околу 30 мин. не се притисне ниедно копче на мерниот уред, тој се исклучува автоматски заради заштита на батериите. За повторно да го вклучите мерниот уред по автоматското исклучување, може или прво да притиснете на прекину- вачот за вклучување/исклучување 7 во позиција „off“ и потоа повторно да го вклучите мерниот уред, или еднаш да притиснете на копчето за режим на работа 5 или копчето Импулсна функција 3. За да ја деактивирате автоматиката на исклучување, држете го притиснато (при вклучен мерен уред) копчето за режим на работа 5 најмалку 3 с. Доколку автоматиката за исклучување е деактивирана, ласерските зраци кратко трепкаат за потврда. За да го активирате автоматското исклучување, исклучете го и повторно вклучете го мерниот уред, или пак држете го притиснато копчето за режим на работа 5 најмалку 3 с. Деактивирање на сигналниот тон По вклучување на мерниот уред, сигналниот тон е секогаш

За деактивирање одн. активира ње на сигналниот тон притиснете истовремено на копчето за режим на работа 5 и копчето импулсна функција 3 и држете го притиснато најмалку 3 с. При активирањето и при деактивирањето се слушаат три кратки сигнални тонови за потврда. Видови употреба Мерниот уред има три начини на работа, кои може да ги промените било кога: – Хоризонтален режим : емитира хоризонтална ласерска

– Режим на вкрстени линии: емитира хоризонтална и вертикална ласерска рамнина. По вклучувањето, мерниот уред се наоѓа во хоризонтален режим. За да го смените начинот на работа, притиснете на копчето за режим на работа 5. Сите три начини на работа може да се изберат со и без автоматика за нивелирање. Импулсна функција За работење со ласерски приемник 17 мора –, независно од избраниот начин на работа –, да биде активирана импулсната функција. При активирана импулсна функција, ласерските линии трепкаат со многу висока фреквенција и така може да се најде ласерскиот приемник 17. За да ја вклучите импулсна функција, притиснете го копчето 3. При вклучена импулсна функција приказот свети 4 зелено. За човечкото око видливоста на ласерските линии е нама- лена доколку е вклучена импулсната функција. За рабо- тење без ласерски приемник, исклучете ја импулсната функција со одново притискање на копчето 3. Кога е исклучена импулсната функција, се гаси приказот 4. Автоматика за нивелирање Работење со автоматика за нивелирање Поставете го мерниот уред на хоризонтална, цврста подлога и прицврстете го на држачот 19 или стативот 22. За работење со автоматика за нивелирање, притиснете го прекинувачот за вклучување/исклучување 7 во позиција „ on“. OBJ_BUCH-907-005.book Page 132 Monday, July 4, 2016 2:41 PMМакедонски | 133 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Автоматиката за нивелирање автоматски ги израмнува нерамнините во полето на самонивелирање ±4°. Нивелирањето е завршено штом ласерските линии не се движат повеќе. Доколку не е возможно автоматско нивелирање, напр. бидејќи подлогата на мерниот уред отстапува повеќе од 4° од хоризонталата, ласерските линии трепкаат во брз такт. При активиран сигнален тон, за макс. 30 с. се огласува сигнален тон во брз такт. Во период од 10 с. по вклучувањето овој аларм се деактивира, за да овозможи подесување на мерниот уред. Поставете го мерниот уред хоризонтално и почекајте го самонивелирањето. Штом ќе се најде мерниот уред во рамки на полето за самонивелирање од ±4°, ласерските зраци непрекинато светат и сигналниот тон ќе се исклучи. При вибрации или промена на положбата за време на работата, мерниот уред повторно се нивелира авто- матски. По повторното нивелирање, проверете ја позицијата на хоризонталната одн. вертикалната ласерска линија во однос на референтните точки за да се избегнат грешки. Работење без автоматика за нивелирање За работење без автоматика за нивелирање, притиснете го прекинувачот за вклучување/исклучување 7 во позиција „on“. При исклучена автоматика за нивелирање, приказот 6 свети црвено и ласерските линии трепкаат 30 с. во бавен такт. При исклучена автоматика за нивелира ње, мерниот уред може да го држите слободно во рака или да го поставите на навалена подлога. Во режимот со вкрстени линии, двете ласерски линии повеќе не поминуваат принудно вертикално една кон друга. Точност при нивелирање Влијанија на точноста Најголемо влијание врши околната температура. Особено температурните разлики кои се движат од подот нагоре може да го пренасочат ласерскиот зрак. Бидејќи температурните разлики се најголеми во близина на подот, мерниот уред треба да се монтира секогаш на статив почнувајќи од мерната линија од 20 м. Доколку е возможно, поставувајте го мерниот уред во средината на работната површина. Освен надворешните влијанија, до отстапување може да доведат и влијанијата специфични за уредот (како напр. падови или јаки потреси). Затоа, пред секој почеток на работа проверете ја точноста на нивелирањето. Најпрво проверете ја точноста на нивелирањето на хоризонталната ласерска линија, а потоа точноста на нивелирањето на вертикалната ласерска линија. Доколку, при некоја од проверките, мерниот уред го пречекори максималното мерно отстапување, дајте го на поправка во сервисната служба на Bosch. Проверка на хоризонталната точност при нивелирање на попречната оска За проверката потребна ви е слободна мерна линија од 5 м на цврста подлога помеѓу два ѕида A и B. – Монтирајте го мерниот уред во близина на ѕидот A на еден статив или поставете го на цврста, рамна подлога. Вклучете го мерниот уред. Изберете го режимот на вкрстени линии со автоматиката за нивелирање. – Насочете го ласерот во близина на ѕидот A и оставете го мерниот уред да се нивелира. Обележете ј а средината на точката, каде ласерските линии се вкрстуваат на ѕидот (точка I). – Свртете го мерниот уред за 180°, оставете го да се нивелира и означете ја точката на вкрстување на ласерските линии на спротивниот ѕид B (точка II). – Поставете го мерниот уред – без да го вртите – во близина на ѕидот B, вклучете го и оставете го да се

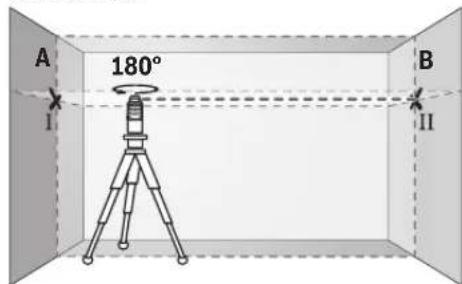

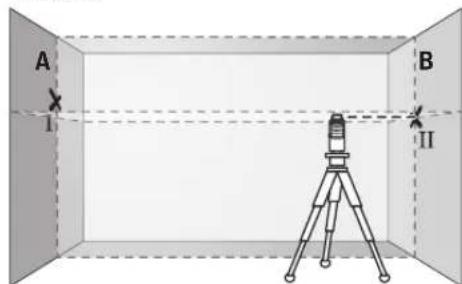

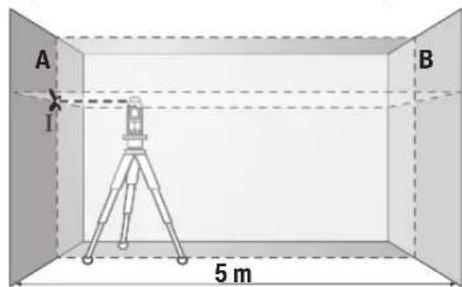

– Поставете го мерниот уред по висина (со помош на стативот или евентуално со подлогата), така што точката на вкрстување на ласерските линии точно ќе ја погоди претходно означената точка II на ѕидот B.

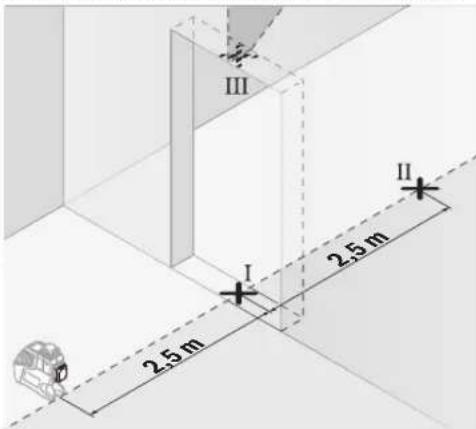

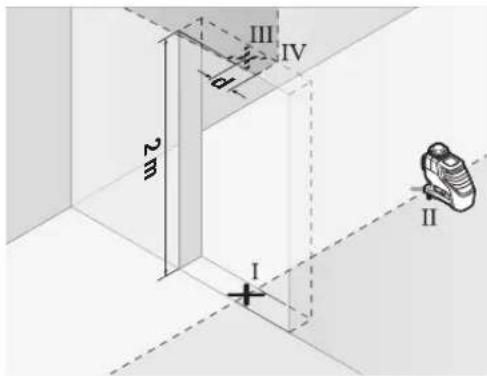

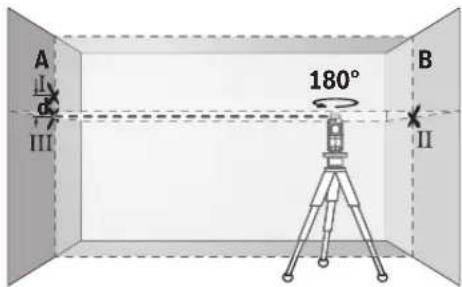

OBJ_BUCH-907-005.book Page 133 Monday, July 4, 2016 2:41 PM134 | Македонски 1 609 92A 1YU | (4.7.16) Bosch Power Tools– Свртете го мерниот уред за 180°, без да ја промените висината. Насочете го на ѕидот A, така што вертикалната ласерска линија проаѓа низ веќе означената точка I. Оставете го мерниот уред да се нивелира и означете ја точката на вкрстување на ласерските линии на ѕидот A (точка III). – Разликата d на двете означени точки I и III на ѕидот A го дава фактичкото отстапување од висината на мерниот уред по должина на попречната оска. На мерната линија од 2 x 5 m =10m максималното дозволено отстапување изнесува: 10 m x±0,2mm/m =±2mm. Според тоа, разликата d помеѓу точките I и III смее да изнесува најмногу 2 mm. Проверка на точноста на нивелирањето на вертикалната линијаЗа контрола потребен ви е отвор од вратата, каде (на цврста подлога) на секоја страна од вратата има место од најмалку 2,5 м. – Поставете го мерниот уред на 2,5 м растојание од отворот на вратата на цврста, рамна подлога (не на статив). Оставете го мерниот уред да се нивелира во вертикален режим со автоматиката за нивелирање и насочете ги ласерските линии на отворот од вратата. – Означете ја средината на вертикалната ласерска линија на подот од отворот на вратата (точка I), на 5 м растојание од другата страна на отворот од вратата (точка II) како и на горниот раб на вратата од отворот (точка III).– Свртете го мерниот уред за 180° и поставете го на другата страна на отворот на вратата директно зад точката II. Оставете го мерниот уред да се нивелира и насочете ја вертикалната ласерска линија така што нејзината средина ќе поминува точно низ точките I и II. – Обележете ја средината на ласерската линија на горниот раб на отворот на вратата како точка IV. – Разликата d на двете означени точки III и IV го дава фактичкото отстапување на мерниот уред од вертикалата.– Измерете ја висината на отворот од вратата. Максимално дозволеното отстапување го пресметувате на следниот начин: двојна висина на отворот на вратата x 0,2 mm/m Пример: При висина од 2 m на отворот на вратата, максималното отстапување смее да изнесува 2x2m x±0,2mm/m =±0,8mm. Според тоа, точките III и IV смеат да лежат најмногу 0,8 mm една од друга. Совети при работењето За обележување, секогаш користете ја само средината на ласерската линија. Ширината на ласерската линија се менува со оддалечувањето. Работење со целна табла за ласерот Целната табла за ласерот 15 ја подобрува видливоста на ласерскиот зрак при неповолни услови и големи растојанија. Рефлектирачката половина на целната табла на ласерот 15 ја подобрува видливоста на ласерската линија, низ транспарентната половина ласерската линија е видлива и од задната страна на целната табла на ласерот.Работење со статив (опрема)Стативот овозможува стабилна мерна подлога што може да се подесува по висина. Поставете го мерниот уред со 1/4"-прифатот на стативот 9 на навојот на стативот 22 или обичен фото-статив. За прицврстување на обичен градежен статив, користете 5/8"-прифат за статив 8. Зацврстете го мерниот уред со завртка за фиксирање на

OBJ_BUCH-907-005.book Page 134 Monday, July 4, 2016 2:41 PMSrpski | 135 Bosch Power Tools 1 609 92A 1YU | (4.7.16) Прицврстете со универзален држач (опрема) (види слика D) Со помош на универзален држач 19 може да го прицврстите мерниот уред напр. на вертикални површини, цевки или магнетизирани материјали. Универзалниот држач и исто така погоден и како поден статив и го олеснува подесувањето по висина на мерниот уред. Работење со мерна плоча (опрема) (види слики A–B) Со помош на мерната плоча 16 ознаката од ласерот може да ја пренесете на подот, одн. висината на ласерот да ја пренесете на ѕид. Со нулта-полето и скалата може да го измерите отстапу- вањето кон саканата висина и повторно да го пренесете на друго место. На тој начин отпаѓа точното подесување на мерниот уред на висината на која треба да се пренесе. Мерната плоча 16 има рефлектирачки слој, кој ја подобрува видливоста на ласерскиот зрак на големи растојанија одн. при јаки сончеви зраци. Зајакнувањето на осветлувањето може да се препознае само кога гледате паралелно кон ласерскиот зрак на мерната плоча. Работење со ласерски приемник (опрема) (види слика D) При неповолни светлосни услови (осветлена околина, директни сончеви зраци) и на големи растојанија за подобро наоѓање на ласерската линија користете го ласерскиот приемник 17. При работата со ласерски приемник користете ја импулсната функција (види „Импулсна функција“, страна 132). Ласерски очила (опрема) Ласерските очила ја филтрираат околната светлина. На тој начин црвеното светло на ласерот изгледа посветло за

Не ги користете ласерските очила како заштитни очила. Ласерските очила служат за подобро препозна- вање на ласерскиот зрак, но не заштитуваат од ласерското зрачење. Не ги користете ласерските очила како очила за сонце или пак во сообраќајот. Ласерските очила не даваат целосна UV-заштита и го намалуваат препозна- вањето на бои. Примери за работа (види слики C–H) Примери за можностите на примена на мерниот уред ќе најдете на графичките страници. Одржување и сервис Одржување и чистење Мерниот уред складирајте го и транспортирајте го само во испорачаната заштитна ташна. Постојано одржувајте ја чистотата на мерниот уред. Не го потопувајте мерниот уред во вода или други течности. Избришете ги нечистотиите со влажна мека крпа. Не користете средства за чистење или раствори. Редовно чистете ги површините околу излезниот отвор на ласерот и притоа внимавајте на влакненцата. Во случај да треба да се поправи, пратете го мерниот уред во заштитната ташна 18. Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и опрема. За сите прашања и нарачки на резервни делови, Ве моли- ме наведете го 10-цифрениот број од спецификационата плочка на производот.
