Vrsta izdelka	Linearni laserski nivo
Znamka	Bosch
Model	GLL 280 P Professional
Dimenzije (D x Š x V)	159 x 54 x 141 mm
Teža (v skladu z EPTA 01:2014)	0,69 kg
Napajanje	4 baterije LR6 (AA) 1,5 V
Čas delovanja	Približno 9 ur (2 laserski črti), 18 ur (1 laserska črta)
Doseg	Standardno: 20 m; z impulzno funkcijo: 15 m; s sprejemnikom: 5–80 m
Natančnost niveliranja	±0,2 mm/m
Območje samodejnega niveliranja	±4°
Tipičen čas niveliranja	< 4 s
Laserski razred	2
Vrsta laserja / valovna dolžina	640 nm, < 1 mW
Stopnja zaščite	IP 54 (zaščita pred prahom in brizganjem vode)
Delovna temperatura	-10 °C do +45 °C
Temperatura shranjevanja	-20 °C do +70 °C
Priključek za stojalo	1/4" in 5/8"
Glavne funkcije	Vodoravna, navpična in križna črta; samodejno niveliranje; impulzni način za sprejemnik; samodejni izklop (nastavljiv); zvočni signal (izklopljiv)
Vzdrževanje in čiščenje	Mehka in vlažna krpa; ne uporabljajte topil; redno čistite laserske izhode
Varnost	Ne glejte v žarek; hranite stran od srčnih spodbujevalnikov (magneti); shranjujte v zaščitnem etuiju
Nadomestni deli in popravila	Na voljo pri Bosch servisu; 10-mestna številka artikla (3 601 K63 2..); popravilo samo s strani usposobljenega osebja
Splošne informacije	Navodila za uporabo brezplačno na voljo na notice-facile.com; priložena nišanska tarča, etui, baterije; dodatna oprema: sprejemnik, stojalo, univerzalno držalo, očala

Pogosto zastavljena vprašanja - GLL 280 P Professional BOSCH

Kako zamenjati baterije pri Bosch GLL 280 P?

Za zamenjavo baterij potisnite zaklepni mehanizem 11 pokrova predala za baterije 10 v smeri puščice, nato dvignite pokrov. Vstavite 4 baterije LR6 (AA) ob upoštevanju navedene polarnosti. Raje uporabite alkalne baterije.

Kako aktivirati impulzno funkcijo za uporabo sprejemnika?

Pritisnite tipko 3 (impulzna funkcija). Indikator 4 zasveti zeleno. Laserske črte nato utripajo z zelo visoko frekvenco, kar zazna sprejemnik 17. Za izklop znova pritisnite tipko.

Kaj storiti, če laserske črte utripajo in se naprava ne nivelira?

Če je merilna naprava nagnjena za več kot ±4°, samodejno niveliranje ni mogoče. Laserske črte utripajo in hitro se sliši zvočni signal največ 30 s. Postavite napravo na stabilno vodoravno površino ali prilagodite njen naklon, da bo manjši od 4°.

Kako preveriti natančnost naprave?

Izvedite preverjanje vodoravne in navpične črte, kot je opisano v navodilih. Na primer, za vodoravno črto postavite napravo 5 m od stene, označite križišče, jo zavrtite za 180° in primerjajte odstopanja. Največje dovoljeno odstopanje je ±0,2 mm/m.

Ali lahko laser uporabljate na prostem v sončni svetlobi?

Da, vendar je vidljivost lahko zmanjšana. Uporabite lasersko nišansko tarčo ali laserski sprejemnik (z aktivirano impulzno funkcijo) za izboljšanje zaznavanja. Doseg s sprejemnikom lahko doseže 80 m.

Kako izklopiti samodejni izklop po 30 minutah?

Držite tipko 5 (način delovanja) pritisnjeno vsaj 3 sekunde, ko je naprava vklopljena. Laserski žarki za kratek čas utripnejo za potrditev izklopa. Za ponovno aktivacijo izklopite in znova vklopite napravo ali ponovite isti postopek.

Katera dodatna oprema je združljiva z GLL 280 P?

Med dodatno opremo: laserski sprejemnik 17, tarča z nogico 16, univerzalno držalo 19, teleskopska palica 20, očala 21, stojalo 22. Nekatera dodatna oprema (kot etui 18) je priložena.

Kako očistiti napravo?

Uporabite mehko in vlažno krpo. Naprave nikoli ne potapljajte v vodo. Ne uporabljajte detergentov ali topil. Redno čistite površine blizu laserske odprtine za odstranjevanje prahu.

Kakšna so pomembna varnostna navodila?

Nikoli ne usmerjajte laserskega žarka v ljudi ali živali. Ne glejte v žarek. Magneti lahko motijo srčne spodbujevalnike – napravo hranite v zadostni oddaljenosti. Za prevoz uporabite zaščitni etui. Ne spreminjajte laserske naprave.

Kje lahko najdem nadomestne dele ali popravilo naprave?

Obrnite se na Bosch servis. V Franciji lahko naročite dele na spletu na www.bosch-pt.fr ali pokličite 0811 360122 (lokalna cena). Za popravilo se obrnite na pooblaščeni servis. Številka artikla (3 601 K63 2..) je navedena na tipski tablici.

NAVODILA ZA UPORABO GLL 280 P Professional BOSCH

Prekontrolišite uvek najpre tačnost nivelacije horizontalne laserske linije i potom tačnost nivelacije vertikalne laserske linije.

Ako bi merni alat pri jednoj od kontrola prekoračio maksimalno odstupanje, onda neka ga popravi neki Bosch-servis.

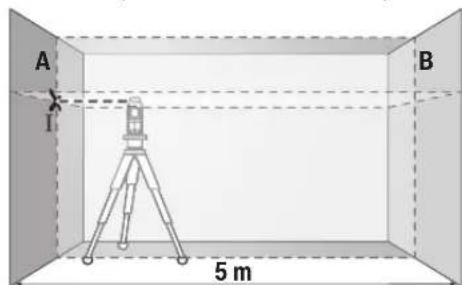

Kontrola horizontalne tačnosti u nivelisanju poprečne ose

Za kontrolu potrebna Vam je slobodna merna linija od 5 m na čvrstoj podlozi izmedju dva zida A i B.

- Montirajte merni alat blizu zida A na stativ ili postavite ga na čvrstu ravnu podlogu. Uključite merni alat. Birajte rad sa ukrštenim linijama i automatikom za niveliranje.

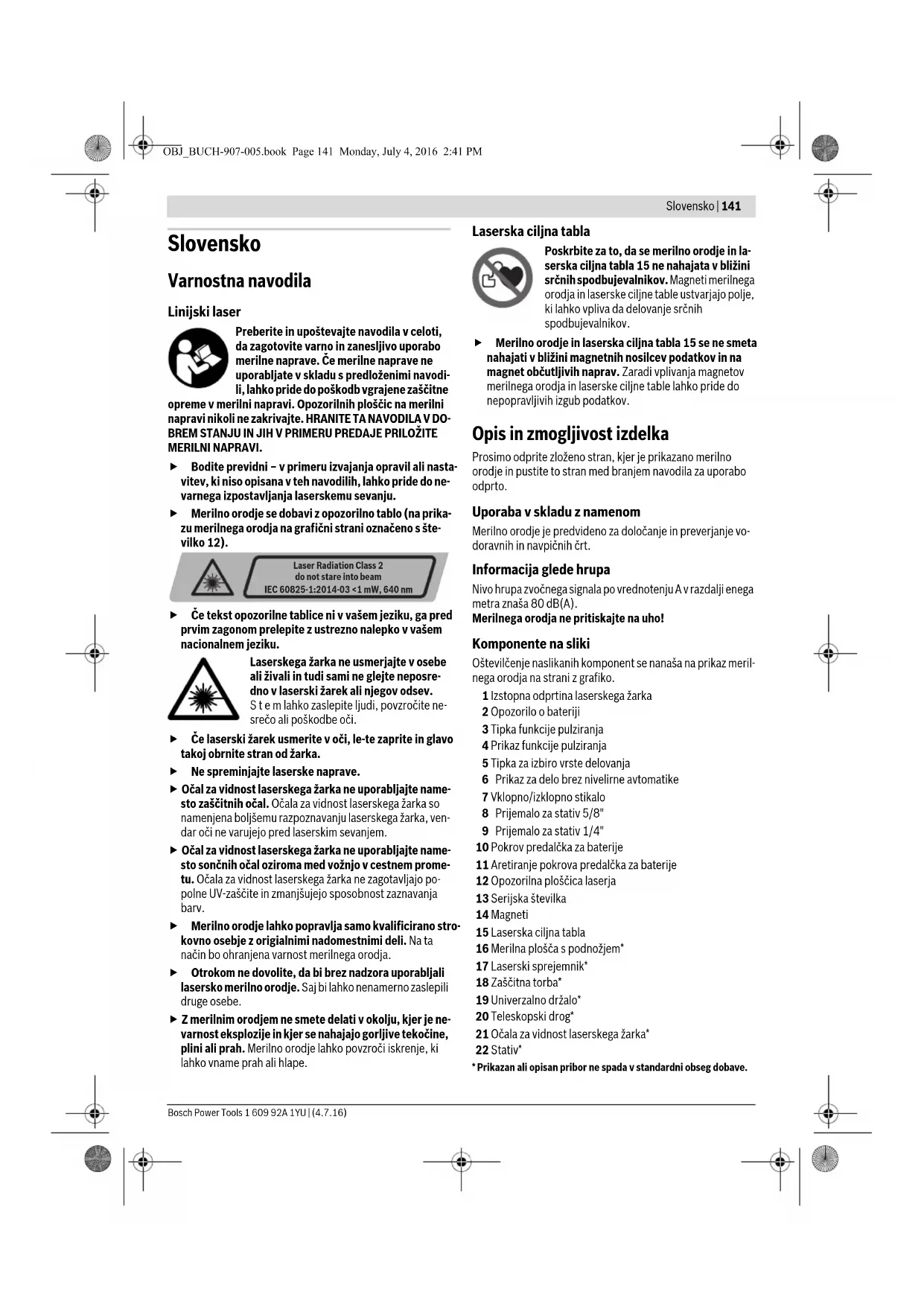

Preberite in upoštevajte navodila v celoti, da zagotovite varno in zanesljivo uporabo merilne naprave. Če merilne naprave ne uporabljate v skladu s predloženimi navodili, lahko pride do poškodb vgrajene zaščitne

opreme v merilni napravi. Opozorilnih ploščic na merilni napravi nikoli ne zakrivajte. HRANITE TA NAVODILA V DO-BREM STANJU IN JIH V PRIMERU PREDAJE PRILOŽITE MERILNI NAPRAVI.

Bodite previdni – v primeru izvajanja opravil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju.
- Merilno orodje se dobavi z opozorilno tablo (na prika-zu merilnega orodja na grafični strani označeno s šte-vilko 12).

Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev.

S t e m lahko zaslepite ljudi, povzročite ne-srečo ali poškodbe oči.

Če laserski žarek usmerite v oči, le-te zaprite in glavo takoj obrnite stran od žarka.
▶ Ne spreminjajte laserske naprave.
▶ Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
▶ Očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.
Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega orodja.
▶ Otrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno orodje. Saj bi lahko nenamerno zaslepili druge osebe.
Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah. Merilno orodje lahko povzroči iskrenje, ki lahko vname prah ali hlape.

Laserska ciljna tabla

Poskrbite za to, da se merilno orodje in laserska ciljna tabla 15 ne nahajata v bližini srčnih spodbujevalnikov. Magneti merilnega orodja in laserske ciljne table ustvarjajo polje, ki lahko vpliva da delovanje srčnih spodbujevalnikov.

Merilno orodje in laserska ciljna tabla 15 se ne smeta nahajati v bližini magnetnih nosilcev podatkov in na magnet občutljivih naprav. Zaradi vplivanja magnetov merilnega orodja in laserske ciljne table lahko pride do nepopravljivih izgub podatkov.

Opis in zmogljivost izdelka

Prosimo odprite zloženo stran, kjer je prikazano merilno orodje in pustite to stran med branjem navodila za uporabo odprto.

Uporaba v skladu z namenom

Merilno orodje je predvideno za določanje in preverjanje vodoravnih in navpičnih črt.

Informacija glede hrupa

Nivo hrupa zvočnega signala po vrednotenju A v razdalji enega metra znaša 80 dB(A).

Merilnega orodja ne pritiskajte na uho!

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilnega orodja na strani z grafiko.

1 Izstopna odprtina laserskega žarka
2 Opozorilo o bateriji
3 Tipka funkcije pulziranja
4 Prikaz funkcije pulziranja
5 Tipka za izbiro vrste delovanja
6 Prikaz za delo brez nivelirne avtomatike
7 Vklopno/izklopno stikalo
8 Prijemalo za stativ 5/8'
9 Prijemalo za stativ 1/4"

10 Pokrov predalčka za baterije
11 Aretiranje pokrova predalčka za baterije
12 Opozorilna ploščica laserja
13 Serijska številka
14 Magneti
15 Laserska ciljna tabla
16 Merilna plošča s podnožjem*
17 Laserski sprejemnik*
18 Zaščitna torba*
19 Univerzalno držalo*
20 Teleskopski drog*
21 Očala za vidnost laserskega žarka*
22 Stativ*
Prikazan ali opisan pribor ne spada v standardni obseg dobave.

142 | Slovensko

Tehnični podatki
Linijski laser GLL 2-80 P

Številka artikla	3 601 K63 2..
Delovno območje ^1)
- s t a n d a r d n o	20 m
- s funkcijo pulziranja	15 m
- z laserskim sprejemnikom	5 - 80 m
Točnost niveliranja	±0,2 mm/m
Področje samoniveliranja tipično	±4°
Čas niveliranja tipično	<4s
Delovna temperatura	-10°C ... +45°C
Temperatura skladiščenja	-20°C ... +70°C
Relativna zračna vlaga maks.	90 %
Laserski razred	2
Tip laserja	640 nm, <1 mW
C _6	1
najkrajše trajanje impulza	1/1600 s
Odstopanje laserske linije	0,5 mrad (polni kot)
Prijemalo za stativ	1/4", 5/8"
Bateriji	4 x 1 , 5 V L R 6 ( A
Trajanje obratovanja
- z dvema laserskima ravninama	9 h
- z eno lasersko ravnino	18 h
Teža po
EPTA-Procedure 01:2014	0,69 kg
Mere (dolžina x širina x višina)	159 x 54 x 141 mm
Vrsta zaščite	IP 54 (zaščita pred prahom in vodnimi curki)

1) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer direktno sončno sevanje) zmanjša.
Jasno identifikacijo Vašega merilnega orodja omogoča serijska številka 13 na tipski ploščici.

Montaža

Pri uporabi merilnega orodja priporočamo uporabo alkalnih manganskih baterij.

Če želite odpreti pokrov predalčka za baterijo 10, potisnite zaskočko 11 v smeri puščice in snemite pokrov predalčka za baterijo. Vstavite baterije. Pri tem pazite na pravilnost polov, kot je prikazano na notranji strani pokrova predalčka za baterije.

Če baterije postajajo šibke, se pojavi enkratni zvočni signal, ki traja 5 s. Opozorilo o bateriji 2 sveti trajno rdeče. Merilno orodje lahko še deluje manj kot 2 h.

Če so baterije pri vklopu merilnega orodja šibke, se direktno po vklopu merilnega orodja pojavi zvočni signal, ki traja 5 s.

Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji istega proizvajalca in enake kapacitete.

Če merilnega orodja dalj časa ne boste uporabljali, odstranite iz njega bateriji. Med dolgim skladiščenjem lahko bateriji zarjavita in se samodejno izpraznita.

Delovanje

Zagon

▶ Pri obratovanju merilnega orodja zaslišite pod določenimi pogoji glasne zvočne signale. Merilno orodje se za radi tega ne sme nahajati v bližini ušesa oz. drugih oseb. Glasen zvok lahko poškoduje sluh.
Zavarujte merilno orodje pred vlago in direktnim sončnim sevanjem.
▶ Ne izpostavljajte merilnega orodja ekstremnim temperaturam ali ekstremnemu nihanju temperature. Poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu. Če je merilno orodje bilo izpostavljeno večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja merilnega orodja.
▶ Preprečite močne sunke v merilno orodje ali pa padce na tla. Poškodbe merilnega orodja lahko poslabšajo njegovo natančnost. Po vsakem močnem sunku ali padcu za kontrolo primerjajte laserske linije oz. pozicijske žarke s poznano vodoravno ali navpično referenčno linijo oz. s preverjenimi pozicijskimi točkami.
Med transportom izklopite merilno orodje. Ob izklopu se nihajna enota zablokira, saj bi se sicer pri močnem pre-mikanju poškodovala.

Vklop/izklop

Za vklop merilnega orodja potisnite vklopno/izklopno stikalo 7 v položaj „on“ (za delo brez nivelirne avtomatike) ali v položaj „on“ (za delo z nivelirno avtomatiko). Merilno orodje takoj po vklopu pošlje laserske žarke iz izstopnih odprtin 1.

▶ Laserskega žarka ne usmerjajte na osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje.
Vklopljenega merilnega orodja nikoli ne puščajte brez nadzorstva in ga po uporabi izklopite. Laserski žarek lahko zaslepi druge osebe.

Za izklop merilnega orodja potisnite vklopno/izklopno stikalo 7 v položaj „off“. Pri izklopu se nihajna enota zablokira.

Pri prekoračitvi najvišje dovoljene delovne temperature, ki znaša 45 °C, se orodje zaradi zaščite laserske diode izklopi. Po ohladitvi je merilno orodje spet pripravljeno na delovanje in lahko ga ponovno vklopite.

Deaktiviranje avtomatike izklopa

Če pribl. 30 min ne pritisnete nobene tipke na merilnem orodju, se merilno orodje zaradi varovanja baterij avtomatsko izklopi.

Če želite merilno orodje po avtomatskem izklopu spet vklopiti, lahko najprej potisnete vklopno/izklopno stikalo 7 v položaj „off“ in tako vklopite merilno orodje ali pa pritisnete enkrat na stikalo za vrste delovanja 5, oziroma tipko funkcije pulziranja 3.

Slovensko | 143

Za deaktiviranje odklopne avtomatike morate (pri vklopljenem merilnem orodju) najmanj za 3 s držati pritisnjeno tipko za vrste delovanja 5. Ko je odklopna avtomatika deaktivirana, utripnejo laserski žarki za kratek čas v potrditev.

Če želite aktivirati avtomatski izklop, izklopite merilno orodje in ga nato ponovno vklopite ali pa namesto tega pritisnite tipko za izbiro vrste delovanja 5 in jo 3 s držite pritisnjeno.

Deaktiviranje zvočnega signala

Pri vklopu merilnega orodja je zvočni signal vedno aktiviran.

Za deaktiviranje oz. aktiviranje zvočnega signala pritisnite istočasno tipko za izbiro vrste delovanja 5 in tipko funkcije pulziranja 3 ter jo držite 3 s pritisnjeno.

Tako kot pri aktiviranju kot tudi pri deaktiviranju zaslišite tri kratke zvočne signale.

Vrste delovanja

Merilno orodje razpolaga s tremi vrstami delovanja, med katerimi lahko kadarkoli menjate:

• vodoravno obratovanje: ustvari vodoravno lasersko ravnino,
• vertikalno obratovanje: ustvari navpično lasersko ravnino,
• križno linijsko obratovanje: ustvari vodoravno in navpično lasersko ravnino.

Po vklopu se merilno orodje nahaja v vodoravnem delovanju. Če želite vrsto delovanja spremeniti, pritisnite tipko za spreminjanje vrste delovanja 5.

Vse tri vrste delovanja lahko izberete z – ali brez avtomatike niveliranja.

Funkcija pulziranja

Pri delu z laserskim sprejemnikom 17 morate – neodvisno od izbrane vrste delovanja – aktivirati funkcijo pulziranja.

V funkciji pulziranja utripajo laserske linije z zelo visoko frekvenco, tako da jih lahko laserski sprejemnik 17 tudi najde.

Za vklop funkcije pulziranja pritisnite tipko 3. Pri vklopljeni funkciji pulziranja sveti prikaz 4 zeleno.

Človeško oko pri vklopljeni funkciji pulziranja zazna zmanjšanje vidljivosti laserskih linij. Za delo brez laserskega sprejemnika zaradi tega izklopite funkcijo pulziranja s ponovnim pritiskom tipke 3. Pri izklopljeni funkciji pulziranja ugasne prikaz 4.

Avtomatika niveliranja

Delo z avtomatiko niveliranja

Postavite merilno orodje na vodoravno, trdno podlogo, pritrdite ga na držalo 19 ali na stativ 22.

Za delo z avtomatiko niveliranja potisnite vklopno/izklopno stikalo 7 v položaj „ 🚙 on“.

Nivelirna avtomatika avtomatsko izravna neravnine znotraj samonivelirnega območja ±4°. Niveliranje je končano takoj, ko se laserske linije ne premikajo več.

Laserske linije pričnejo utripati v hitrem taktu, če avtomatsko niveliranje ni možno, npr. ker stojna ploskev merilnega orodja odstopa več kot 4° od vodoravnice. Pri aktiviranem zvočnem signalu zaslišite zvočni signal v hitrem taktu maksimalno 30 s. V roku 10 s po vklopu se ta alarmni signal deaktivira, saj se tako omogoči naravnavanje merilnega orodja.

Merilno orodje postavite vodoravno in počakajte na samoniveliranje. Kakor hitro se merilno orodje nahaja znotraj samonivelirnega območja ± 4°, laserski žarki trajno svetijo in zvočni signal se izklopi.

V primeru pretresov in spreminjanja položaja med delovanjem se merilno orodje samodejno ponovno nivelira. Po novem niveliranju preverite položaj vodoravne oziroma navpične laserske črte glede na referenčne točke in se tako izognite napakam.

Delo brez avtomatike niveliranja

Za dela brez nivelirne avtomatike potisnite vklopno/izklopno stikalo 7 v položaj „on“. Pri izklopljeni nivelirni avtomatiki sveti prikaz 6 rdeče in laserske linije utripajo 30 s v počasnem taktu.

Pri izklopljeni avtomatiki niveliranja lahko merilno orodje držite prosto v roki ali ga položite na nagnjeno podlago. Pri križnem načinu delovanja ni več nujno, da dve laserski črti potekata pravokotno ena na drugo.

Točnost niveliranja

Vplivi na točnost

Na točnost niveliranja najbolj vpliva temperatura okolice. Posebno temperaturne razlike, ki se širijo od tal navzgor, lahko preusmerijo laserski žarek.

Glede na to, da je slojevitost temperature pri tleh največja, je treba merilno orodje pri meritvah razdalj, ki presegajo 20 m, vedno montirati na stativ. Poleg tega merilno orodje po možnosti postavite v sredino delovne površine.

Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja.

Najprej preverite natančnost niveliranja vodoravne laserske linije in nato še natančnost niveliranje navpične laserske linije. Če se zgodi, da merilno orodje pri preverjanju prekorači maksimalno odstopanje, ga mora popraviti servis podjetja Bosch.

Preverjanje vodoravne nivelirne natančnosti prečne osi

Za preverjanje potrebujete prosto merilno območje dolžine 5 m na trdni podlagi med dvema stenama A in B.

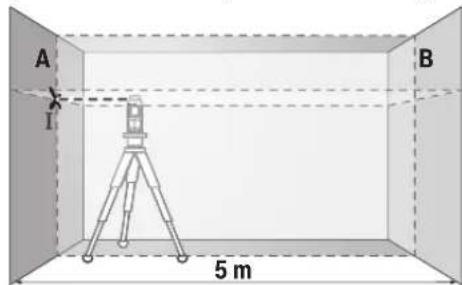

- Merilno orodje blizu stene A montirajte na stativ ali pa ga postavite na trdno, ravno podlago. Vklopite merilno orodje. Izberite križno delovanje z avtomatiko niveliranja.

- Usmerite laser na bližnjo steno A in počakajte, da se bo merilno orodje samo niveliralo. Označite sredino točke, v kateri se laserski črti križata na steni (točka 1).

144 | Slovensko

A 180° B I II

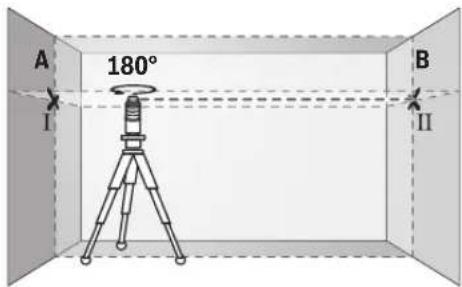

• Obrnite merilno orodje za 180°, počakajte, da se bo niveliralo in označite točko križanja laserskih črt na nasprotni steni B (točka II).
• Namestite merilno orodje – ne da bi ga obračali – v bližino stene B, ga vklopite in počakajte, da se nivelira.

A I B II

- Poravnajte višino merilnega orodja tako (s pomočjo stativa ali po potrebi s podlaganjem), da so bo točka križanja laserskih črt natančno ujemala s predhodno označeno točko II na steni B.

A II d III 180° B II

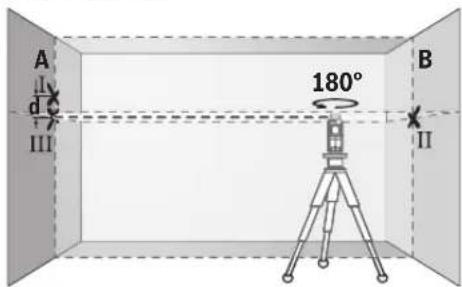

- Obrnite merilno orodje za 180°, ne da bi spreminjali višino. Usmerite ga na steno A, tako da bo navpična laserska črta potekala skozi prej označeno točko I. Počakajte, da se bo merilno orodje niveliralo in označite točko križanja laserskih črt na steni A (točka III). - Razlika d med obema označenima točkama I in III na steno A je dejanski višinski odklon merilnega orodja vzdolž prečne osi.

Na merilni razdalji 2 x 5 m = 10 m znaša maksimalno dovolje- no odstopanje: 10 m x ±0,2 mm/m = ±2 mm. Razlika d med točkama I in III sme posledično znašati največ 2 mm.

Preverjanje točnosti niveliranja navpične črte

Za preverjanje potrebujete odprtino za vrata, pri kateri je (na trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.

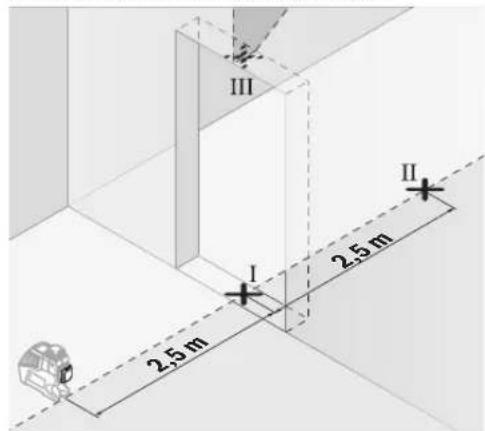

- Postavite merilno orodje v razdalji 2,5 m od odprtine vrat na trdno, ravno podlogo (ne na stativ). Pustite nivelirati merilno orodje v navpično obratovanje z nivelirno avtomatiko in usmerite lasersko linijo v odprtino vrat.

– Označite sredino navpične laserske črte na dnu odprtine za vrata (točka I), 5 m proč na drugi strani odprtine za vrata (točka II), ter na zgornjem robu odprtine za vrata (točka III).

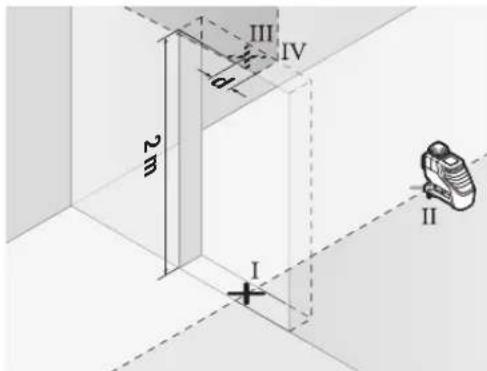

• Zavrtite merilno orodje za 180° in ga postavite na drugi strani odprtine vrat direktno za točko II. Pustite, da se merilno orodje nivelira in usmerite navpično lasersko linijo tako, da sredina slednje poteka natančno skozi točke I in II.
• Označite sredino laserske linije na zgornjem robu odprtine vrat kot točko IV.
• Razlika d med obema označenima točkama III in IV je dejanski odklon merilnega orodja od navpičnice.

- Merite višino odprtine za vrata.

Maksimalni dovoljeni odklon izračunajte, kot sledi:

dvojna višina odprtine vrat x 0,2 mm/m

Primer: pri višini odprtine vrat 2 m sme znašati maksimalni odklon

2 x 2 m x ±0,2 mm/m = ±0,8 mm. Točke III in IV tako smejo ležati narazen maksimalno 0,8 mm.

Slovensko | 145

Navodila za delo

Za označevanje uporabljajte vedno samo sredino laserske črte. Širina laserske črte se z oddaljenostjo spreminja.

Delo z lasersko ciljno tablo

Laserska ciljna tabla 15 izboljša vidljivost laserskega žarka pri neugodnih razmerah in večjih razdaljah.

Reflektirajoča polovica laserske cilijne table 15 izboljša vidljivost laserske linije, skozi transparentno polovico je laserska linija vidna tudi z zadnje strani laserske ciljne table.

Delo s stativom (pribor)

Sativ vam zagotavlja stabilno, višinsko nastavljivo merilno podlogo. Postavite merilno orodje s prijemalo za stativ 1/4" 9 na navoj stativa 22 ali običajnega komercialnega fotostativa. Pri pritrditvi na običajni gradbeni stativ uporabite 5/8"-prijemalo za stativ 8. Privijte merilno orodje z nastavitvenim vijakom na stativ.

Pritrditev z univerzalnim držalom (pribor) (glejte sliko D)

S pomočjo univerzalnega držala 19 lahko merilno orodje pri-trdite npr. na navpičnih površinah, ceveh ali magnetnih materialih. Univerzalno držalo je prav tako primerno kot talni stativ in olajša višinsko naravnanost merilnega orodja.

Delo z merilno ploščo (pribor) (glejte sliki A -B)

S pomočjo merilne plošče 16 lahko lasersko oznako prenesete na tla oz. višino laserja na steno.

Z ničelnim poljem in skalo lahko merite premik od želene višine in ga vnesete na neko drugo mesto. Točna nastavitev merilnega orodja na višino, ki se bo prenesla, tako ni več potrebna. Merilna plošča 16 ima odbojni premaz, ki pri večjih razdaljah oziroma pri močni sončni svetlobi izboljša vidnost laserskega žarka. Ojačanje svetlobe je vidno le takrat, će na merilno ploščo gledate vzporedno z laserskim žarkom.

Delo z laserskim sprejemnikom (pribor) (glejte sliko D)

Pri neugodnih svetlobnih razmerah (razsvetljena okolica, direktno sonce) in pri večjih razdaljah uporabite laserski sprejemnik 17 za boljšo vidnost laserskih linij. Pri delu z laserskim sprejemnikom vklopite funkcijo pulziranja (glejte „Funkcija pulziranja“, stran 143).

Očala za vidnost laserskega žarka (pribor)

Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S tem postane rdeča svetloba laserskega žarka svetlejša za oko.

Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
▶ Očal za vidnost laserskega žarka ne uporabljajte name- sto sončnih očal oziroma med vožnjo v cestnem prome- tu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja bary.

Delovni primeri (glejte slike C-H)

Primeri za možnosti uporabe merilnega orodja se nahajajo na grafičnih straneh.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilno orodje lahko hranite in transportirate samo v priloženi zaščitni torbi.

Merilno orodje naj bo vedno čisto.

Merilnega orodja nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in to- pil ni dovoljena.

Še posebno redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.

Merilno orodje pošljite na popravilo v zaščitni torbi 18.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri bora.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Merilna orodja, pribor in embalažo oddajte v okolju prijazno ponovno predelavo.

Merilna orodja in akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU se morajo merilna orodja, ki niso več v uporabi ter v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

Pridržujemo si pravico do sprememb.

146 | Hrvatski

Hrvatski

Upute za sigurnost

Linijski laser

12 Znak upozorenja za laser

13 Serijski broj

14 Magneti

15 Laserska ciljna ploča
