Vrsta izdelka	Laserski nivo s križnimi črtami
Znamka	Bosch
Model	GLL 2-10 G Professional
Dimenzije (D x Š x V)	124 x 64 x 100 mm
Teža	0,38 kg (z baterijami)
Napajanje	2 alkalni bateriji AA 1,5 V
Tipična avtonomija	12 ur (z alkalnimi baterijami)
Doseg	Do 10 m (brez sprejemnika)
Laserski razred	2 (EN 60825-1)
Valovna dolžina	635 nm, rdeča
Natančnost	± 0,5 mm/m
Funkcije	Vodoravna in navpična črta, samodejno niveliranje, nihalni način
Območje samodejnega niveliranja	± 4°
Stopnja zaščite	IP54 (zaščita pred prahom in brizganjem vode)
Delovna temperatura	-10 °C do +45 °C
Temperatura skladiščenja	-20 °C do +70 °C
Vzdrževanje in čiščenje	Čistite z mehko in suho krpo. Ne uporabljajte abrazivnih sredstev.
Varnost	Ne glejte neposredno v laserski žarek. Po potrebi uporabite zaščitna očala.
Nadomestni deli in popravila	Standardne baterije AA. Popravilo pri pooblaščenem servisu Bosch. Omrežni adapter na voljo kot možnost.
Splošne informacije	Uporaba v zaprtih prostorih in na prostem (s sprejemnikom). Pritrdilni nastavek 1/4".

Pogosto zastavljena vprašanja - GLL 2-10 G Professional BOSCH

Kako vklopiti laserski nivo Bosch GLL 2-10 G Professional ?

Vstavite dve bateriji AA v predal za baterije. Pritisnite stikalo za vklop/izklop na strani ohišja. Laser se vklopi in začne samodejno niveliranje.

Kaj storiti, če laser utripa ali se ne vklopi ?

Preverite pravilno orientacijo baterij in njihovo napolnjenost. Po potrebi zamenjajte baterije. Prepričajte se, da je laserski nivo na stabilni površini.

Kako uporabljati funkcijo križnih črt ?

Naprava samodejno projicira vodoravno in navpično črto. Za preklop med načini pritisnite gumb za izbiro črt, dokler ne dobite želene kombinacije.

Kakšna je natančnost Bosch GLL 2-10 G ?

Natančnost je ± 0,5 mm/m. To pomeni največje odstopanje 0,5 mm na vsak meter izmerjene razdalje.

Ali lahko ta laserski nivo uporabljam na prostem ?

Da, vendar je doseg zmanjšan na neposredni sončni svetlobi. Za uporabo na prostem je priporočljiva uporaba laserskega sprejemnika Bosch (ni priložen) za zaznavanje do 50 m.

Kako očistiti laserski nivo ?

Uporabite mehko in suho krpo za brisanje površin. Nikoli ne uporabljajte mokrih krp, abrazivnih čistil ali topil. Zaščitite izhodna okenca laserja.

Kaj pomeni hitro utripanje laserja ?

Hitro utripanje pomeni, da je naprava v načinu izklopljenega nihala (nagib izven območja samodejnega niveliranja) ali da so baterije šibke. Preverite stanje baterij in prilagodite orientacijo.

Kako varno prenašati laserski nivo ?

Uporabite priloženo transportno ohišje. Pred daljšim skladiščenjem odstranite baterije. Izogibajte se udarcem in ekstremnim temperaturam.

Kje lahko najdem nadomestne dele ?

Baterije so na voljo v trgovinah. Za posebne dele (npr. stojalo, omrežni adapter) se obrnite na pooblaščenega prodajalca Bosch ali službo za stranke Bosch.

Kako prilagoditi natančnost laserskega nivoja ?

Laserski nivo je tovarniško kalibriran in ne potrebuje nastavitve s strani uporabnika. Če je natančnost izven tolerance, napravo preverite v pooblaščenem servisnem centru Bosch.

NAVODILA ZA UPORABO GLL 2-10 G Professional BOSCH

IV. Navodila za uporabo

Izvirna navodila

Preberite in upoštevajte vsa navodila, da zagotovite varno in zanesljivo uporabo merilne naprave. Če merilne naprave ne uporabljate v skladu s priloženimi navodili, lahko pride do poškodb zaščitne opreme, vgrajene v merilni napravi. Opozorilnih nalepk na merilni napravi nikoli ne zakrivajte. TA NAVODILA VARNO SHRANITE IN JIH PRILOŽITE MERILNI NAPRAVI V PRIMERU PREDAJE.

Pozor! Če ne uporabljate tu navedenih naprav za upravljanje in nastavljanje oz. če uporabljate drugačne postopke, lahko to povzroči nevarno izpostavljenost sevanju. ▶ Merilni napravi je priložena opozorilna nalepka za laser (označena na strani s shematskim prikazom merilne naprave). Če besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s priloženo nalepko v ustreznem jeziku.

Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi in povzročite nesrečo ali poškodbe oči.

Če laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka.

▶ Ne spreminjajte laserske naprave.

Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.

Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.

▶ Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave.

▶ Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahko zaslepili sebe ali druge.

Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekočine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.

Merilne naprave in magnetnega pribora ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali inzulinskim črpalkam. Magneti merilne naprave in pribora ustvarjajo magnetno polje,

ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.

Merilno napravo in magnetni pribor hranite stran od magnetnih nosilcev podatkov in magnetno občutljivih naprav. Delovanje magneta merilne naprave in pribora lahko povzroči nepopravljivo izgubo podatkov.

Opis izdelka in storitev

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Merilna naprava je predvidena za določanje in preverjanje vodoravnih in navpičnih linij.

Merilna naprava je primerna za uporabo v zaprtih prostorih in na prostem.

Izdelek je laserski izdelek, namenjen potrošnikom, v skladu s standardom EN 50689.

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilne naprave na strani s shemami.

(1) Opozorilna ploščica laserja (2) Izstopna odprtina laserskega žarka (3) Stikalo za vklop/izklop (4) Navoj za stojalo 5/8" (5) Navoj za stojalo 1/4" (6) Tipka za delovanje z navpičnimi linijami (7) Tipka za delovanje z vodoravnimi linijami (8) Prikaz stanja (9) Prikaz za blokado nihala

(10) Serijska številka

(11) Pokrov predala za baterije

(12) Zapah pokrova predala za baterije

(13) Vrtljivo držalo (RM 1) ^a)

(14) Vodilo ^a)

(15) Magnet ^a)

(16) Podolgovata odprtina za pritrditev ⁴

(17) Vodilni utor

(18) Stropno držalo (BM 3) ^a)

(19) Univerzalno držalo (BM 1) ^a)

(20) Laserska tarča ^a)

(21) Zaščitna torbica

(22) Očala za opazovanje laserskega žarka ^a)

(23) Stojalo (BT 150) ^a)

(24) Teleskopska palica (BT 350) ^a)

a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

158 | Slovenščina

Tehnični podatki

Linijski laser GLL 2-10 G
Kataloška številka	3 601 K63 P..
Delovno območjeA)	10 m
Natančnost niveliranjaB(C)	± 0,3 mm/m
Samonivelirno območje ± 4°
Čas niveliranja < 4 s
Delovna temperatura -10 °C ... +50 °C
Temperatura skladiščenja -20 °C ... +70 °C
Najv. nadmorska višina uporabe	2000 m
Najv. relativna zračna vlažnost 90 %
Stopnja onesnaženja v skladu s standardom IEC 61010-1	2D)
Razred laserja 2
Vrsta laserja 500–540 nm, < 10 mW
C6	10
Odstopanje 50 × 10 mrad (polni kot)
Navoj za stojalo 1/4"; 5/8"
Baterije 3 × 1,5 V LR6 (AA)
Čas delovanja v načinu delovanjaB)
– Delovanje s križnima linijama	6 h
– Linijsko delovanje 12 h
Teža po EPTA-Procedure 01:2014	0,49 kg
Dimenzije (dolžina × širina × višina)	112 x 55 x 106 mm
Vrsta zaščite IP 54 (zaščita pred prahom in škropljenjem vode)

A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša.

B) pri 20-25°C

C) Navedene vrednosti veljajo pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali neposredne sončne svetlobe). Po močnejših temperaturnih nihanjih lahko pride do odklonov natančnosti.

D) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.

Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (10) na tipski ploščici.

Namestitev

Namestitev/menjava baterij

Za delovanje merilne naprave priporočamo uporabo alkalnomanganovih baterij.

Če želite odpreti pokrov predala za baterije (11), pritisnite na zapah (12) in snemite pokrov predala za baterije.

Vstavite bateriji.

Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji.

S praznjenjem baterij se počasi zmanjšuje tudi svetlost laserskih linij.

Če so baterije skoraj prazne, prikaz stanja (8) utripa zeleno. Merilno napravo lahko po prvem utripanju uporabljate še pribl. 1 h.

Poleg tega vsakih 10 min za pribl. 5 s utripajo tudi laserske linije.

Če so baterije prazne, laserske linije še enkrat utripnejo, preden se merilna naprava izklopi.

Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo.

Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo.

Delo z vrtljivim držalom RM 1 (glejte slike A-B)

S pomočjo vrtljivega držala (13) lahko merilno napravo zavrtite za 360°. Tako lahko natančno usmerite laserske linije, ne da bi spremenili položaj merilne naprave.

Merilno napravo z utorom (17) namestite na vodilo (14) vrtljivega držala (13) in merilno napravo do konca potisnite na ploščo.

Če želite merilno napravo odstraniti, jo v obratni smeri povlecite z vrtljivega držala.

Možnosti za namestitev vrtljivega držala:

• stoje na ravni površini, – privijačeno na navpično površino,
• s stropno sponko (18) na kovinskih stropnih letvah,
• z magneti (15) na kovinsko površino. ▶ Ko pribor pritrjujete na površine, pazite, da se s prsti ne dotaknete zadnje strani magnetnega pribora.

Zaradi moči magnetov lahko pride do ukleščenja prstov.

Delovanje

Uporaba

▶ Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem. Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. V primeru večjih temperaturnih nihanj pustite, da se merilna naprava ohladi, pred nadaljevanjem dela pa vedno preverite natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran 159). Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave. ▶ Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran 159).

Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala.

Vklop/izklop

Za vklop merilne naprave potisnite stikalo za vklop/izklop (3) v položaj „on“ (za delo z blokado nihala) ali v položaj „on“ (za delo s samodejnim niveliranjem). Prikaz stanja (8) zasveti. Merilna naprava začne takoj po vklopu iz izstopnih odprtin (2) oddajati laserske linije.

▶ Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje.

Za izklop merilne naprave stikalo za vklop/izklop (3) potisnite v položaj „Off“. Prikaz stanja (8) ugasne. Ob izklopu se nihajna enota zapahne.

Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe.

Pri prekoračitvi najvišje dovoljene delovne temperature 50 °C se naprava izklopi, da zaščiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite.

Samodejni izklop

Če v času 120 min ne pritisnete nobene tipke na merilni napravi, se ta za varčevanje baterij samodejno izklopi.

Za vklop merilne naprave po samodejnem izklopu lahko stikalo za vklop/izklop (3) najprej potisnete v položaj „Off“ in merilno napravo nato znova vklopite oz. enkrat pritisnete tipko za delovanje z navpičnimi linijami (6) ali tipko za delovanje z vodoravnimi linijami (7).

Za deaktiviranje samodejnega izklopa morate (pri vklopljeni merilni napravi) najmanj 3 sekunde držati tipko za delovanje z vodoravnimi linijami (7). Ko se samodejni izklop deaktivira, laserske linije na kratko utripnejo in tako potrdijo izklop.

Opomba: če delovna temperatura preseže 45 °C, samodejnega izklopa ni mogoče deaktivirati.

Če želite aktivirati samodejni izklop, izklopite merilno napravo in jo nato spet vklopite.

Načini delovanja

Merilna naprava omogoča več načinov delovanja, med katerimi lahko kadar koli preklapljate:

– delovanje s križnima linijama (glejte sliko C): ustvari vodoravno in navpično lasersko linijo, – vodoravno delovanje (glejte sliko D): ustvari vodoravno lasersko linijo, – navpično delovanje (glejte sliko E): ustvari navpično lasersko linijo.

Po vklopu je merilna naprava v načinu delovanja s križnima linijama. S tipkama za delovanje z vodoravnimi linijami (7) in delovanje z navpičnimi linijami (6) lahko vklopite in izklopite vodoravno in navpično lasersko linijo neodvisno eno od druge.

V vseh načinih delovanja lahko izberete samodejno niveliranje ali blokado nihala.

Samodejno niveliranje

Delo s samodejnim niveliranjem

Merilno napravo postavite na vodoravno trdno podlago, jo pritrdite na vrtljivo držalo (13) ali stojalo (23).

Za delo s samodejnim niveliranjem stikalo za vklop/izklop

Samodejno niveliranje samostojno izravna neravnine znotraj samonivelirnega območja od ±4°. Niveliranje je zaključeno, ko se laserske linije ne premikajo več.

Laserski žarki začnejo hitro utripati, če samodejno niveliranje ni možno, npr. ker stojna ravnina merilne naprave od vodoravnice odstopa več kot 4°.

V tem primeru merilno napravo postavite v vodoravni položaj in počakajte na samodejno niveliranje. Kakor hitro je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserski žarki trajno svetijo.

V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po niveliranju preverite položaj laserskih žarkov glede na referenčne točke, da bi se tako izognili napakam zaradi premika merilne naprave.

Delo z blokado nihala

Za delo z blokado nihala stikalo za vklop/izklop (3) potisnite v položaj „bn“. Prikaz blokade nihala (9) sveti rdeče in laserske linije neprestano počasi utripajo.

Pri delu z blokado nihala je samodejno niveliranje izklopljeno. Merilno napravo lahko držite v roki ali pa jo položite na nagnjeno podlago. Laserski žarki se ne nivelirajo več in ne potekajo več nujno pravokotno eden na drugega.

Preverjanje natančnosti merilne naprave

Vplivi na natančnost

Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka.

Za omejitev vplivov zaradi toplote, ki seva iz tal, priporočamo, da merilno napravo uporabite na stojalu. Poleg tega merilno napravo po možnosti postavite na sredino delovne površine.

Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja.

Vedno najprej preverite natančnost višine in niveliranja vodoravne laserske linije, nato pa natančnost niveliranja navpične laserske linije.

Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti servisna služba Bosch.

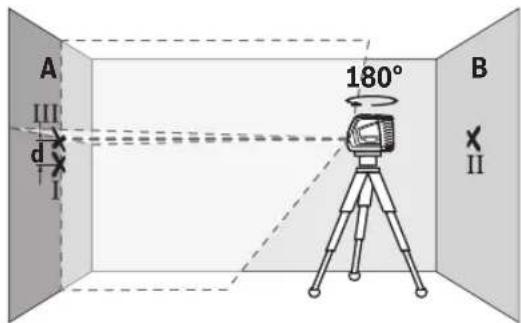

Preverjanje natančnosti višine vodoravne linije

Za preverjanje potrebujete prosto merilno območje dolžine 5 m na trdni podlagi med dvema stenama A in B.

Merilno napravo montirajte blizu stene A na držalo oz. stojalo ali jo postavite na trdno, ravno podlogo. Merilno

napravo vklopite v načinu delovanja s samodejnim niveliranjem in izberite delovanje s križnima linijama.

Laser usmerite v bližnjo steno A in pustite, da se merilna naprava uravna. Označite sredino točke, v kateri se laserski liniji križata na steni (točka I).

Merilno napravo obrnite za 180°, počakajte, da se uravna in označite stičišče laserskih linij na nasprotni steni B (točka II).

Merilno napravo brez vrtenja namestite v bližino stene B, jo vklopite in dovolite, da se uravna.

Višino merilne naprave (s stojalom ali po potrebi s podlaganjem) naravnajte tako, da stičišče laserskih linij sovpada s točko II, ki ste jo pred tem označili na steni B.

• Merilno napravo zavrtite za 180°, ne da bi pri tem spremenili višino. Usmerite jo v steno A, tako da bo navpična laserska linija potekala skozi prej označeno točko I. Počakajte, da se merilna naprava uravna in označite stičišče laserskih linij na steni A (točka III).
• Razlika d označenih točk I in III na steni A pomeni dejansko višinsko odstopanje merilne naprave.

Največje dovoljeno odstopanje na merilni razdalji

2 × 5 m = 10 m znaša:

10 m × ±0,3 mm/m = ±3 mm. Razlika d med točkama I in III sme znašati največ 3 mm.

Preverjanje natančnosti niveliranja vodoravne linije

Za preverjanje potrebujete prosto ploskev z velikostjo približno 5 × 5 m.

Merilno napravo montirajte v sredini med stenama A in B na držalo oz. stojalo, ali pa jo postavite na trdno, ravno podlogo. Vklopite merilno napravo v načinu delovanja s samodejnim niveliranjem in izberite delovanje z vodoravnimi linijami. Počakajte, da se izvede niveliranje merilne naprave.

• Merilno napravo obrnite za 180°, jo postavite 5 m stran od stene in počakajte, da se uravna.
• Naravnajte višino merilne naprave tako (s stativom ali po potrebi s podlaganjem), da se sredina laserske linije točno ujema s prej označeno točko II na steni B.
• Na steni A sredino laserske linije označite kot točko III (navpično nad oziroma pod točko I).
• Razlika d označenih točk I in III na steni A pomeni dejansko odstopanje merilne naprave od vodoravnice.

Največje dovoljeno odstopanje na merilni razdalji 2 × 5 m = 10 m znaša:

10 m × ±0,3 mm/m = ±3 mm. Razlika d med točkama I in III sme znašati največ 3 mm.

Preverjanje natančnosti niveliranja navpične linije

Za preverjanje potrebujete odprtino za vrata, pri kateri je (na trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.

Merilno napravo 2,5 m od odprtine vrat namestite na trdno, ravno podlago (ne na stojalo). Merilno napravo vklopite v načinu delovanja s samodejnim niveliranjem. Izberite delovanje z navpičnimi linijami in počakajte, da se merilna naprava uravna.

Sredino navpične laserske linije označite na dnu odprtine za vrata (točka I), na razdalji 5 m na drugi strani odprtine za vrata (točka II) in na zgornjem robu odprtine za vrata (točka III).

• Postavite merilno napravo na drugo stran odprtine za vrata neposredno za točko II. Počakajte, da se merilna naprava uravna, in navpično lasersko linijo usmerite tako, da njeno središče poteka točno skozi točki I in II.
• Sredino laserske linije na zgornjem robu odprtine vrat označite kot točko IV.
• Razlika d označenih točk III in IV pomeni dejansko odstopanje merilne naprave od navpičnice.
• Izmerite višino odprtine za vrata.

Največje dopustno odstopanje izračunate na naslednji način: dvojna višina odprtine vrat × 0,3 mm/m

Primer: pri višini odprtine vrat 2 m sme največje dopustno odstopanje znašati

2 × 2 m × ±0,3 mm/m = ±1,2 mm. Točki III in IV smeta biti zato oddaljeni največ 1,2 mm.

Navodila za delo

Za označevanje vedno uporabite samo sredino laserske linije. Širina laserske linije se spreminja z razdaljo.

Delo z lasersko ciljno tarčo

Laserska ciljna tarča (20) izboljša vidljivost laserskega žarka pri neugodnih razmerah in večjih razdaljah.

Odsevna površina laserske tarče (20) izboljša vidljivost laserske linije. Skozi prosojno površino je laserska linija vidna tudi z zadnje strani laserske tarče.

Delo s stojalom (pribor)

Stojalo vam zagotavlja stabilno, po višini nastavljivo merilno podlago. Merilno napravo z nastavkom za stojalo 1/4" (5) namestite na navoj stojala (23) ali običajnega stojala za fotoaparate. Pri pritrditvi na običajno gradbeno stojalo uporabite nastavek za stojalo 5/8" (4). Merilno napravo privijte z vijakom za pritrditev na stojalo.

Pred vklopom merilne naprave morate grobo naravnati stojalo.

Pritrditev z univerzalnim držalom (pribor) (glejte sliko F)

Z univerzalnim držalom (19) lahko merilno napravo pritrdite na primer na navpičnih površinah ali namagnetenih materialih. Univerzalno držalo je prav tako primerno kot talno stojalo in olajša višinsko nastavitev merilne naprave.

162 | Hrvaščina

▶ Ko pribor pritrjujete na površine, pazite, da se s prsti ne dotaknete zadnje strani magnetnega pribora.

Zaradi moči magnetov lahko pride do ukleščenja prstov.

Pred vklopom merilne naprave univerzalno držalo (19) grobo naravnajte.

Očala za opazovanje laserskega žarka (pribor)

Očala za opazovanje laserskega žarka filtrirajo svetlobo okolice. Tako se očesu zdi, da je svetloba laserja svetlejša.

▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.

▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu.

Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.

Primeri dela (glejte slike F-H)

Primeri za različne načine uporabe merilne naprave so na straneh s shematskimi prikazi.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilna naprava naj bo vedno čista.

Merilne naprave nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.

Še posebej redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.

Merilno napravo skladiščite in transportirajte samo v priloženi zaščitni torbici (21).

Merilno napravo na popravilo pošljite v zaščitni torbici (21).

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi: www.bosch-pt.com/serviceaddresses

Odlaganje

Merilne naprave, pribor in embalažo oddajte v okolju prijazno recikliranje.

Merilnih naprav in baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužene merilne naprave zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način.

Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Hrvaščina

Varnostna navodila
