GLL 2-10 G Professional - Laserová vodováha BOSCH - Bezplatný návod na obsluhu

Typ produktu	Krížový laserový nivelačný prístroj
Značka	Bosch
Model	GLL 2-10 G Professional
Rozmery (D x Š x V)	124 x 64 x 100 mm
Hmotnosť	0,38 kg (s batériami)
Napájanie	2 alkalické batérie AA 1,5 V
Typická výdrž	12 hodín (s alkalickými batériami)
Dosah	Až do 10 m (bez prijímača)
Trieda lasera	2 (EN 60825-1)
Vlnová dĺžka	635 nm, červená
Presnosť	± 0,5 mm/m
Funkcie	Horizontálna a vertikálna línia, automatické vyrovnávanie, kyvadlový režim
Rozsah automatického vyrovnávania	± 4°
Stupeň krytia	IP54 (ochrana proti prachu a striekajúcej vode)
Prevádzková teplota	-10 °C až +45 °C
Skladovacia teplota	-20 °C až +70 °C
Údržba a čistenie	Čistite mäkkou suchou handričkou. Nepoužívajte abrazívne prostriedky.
Bezpečnosť	Nepozerajte sa priamo do laserového lúča. V prípade potreby používajte ochranné okuliare.
Náhradné diely a opraviteľnosť	Štandardné batérie AA. Oprava v autorizovanom servisnom stredisku Bosch. Sieťový adaptér je k dispozícii ako voliteľné príslušenstvo.
Všeobecné informácie	Použitie v interiéri aj exteriéri (s prijímačom). Upevňovací adaptér 1/4".

Často kladené otázky - GLL 2-10 G Professional BOSCH

Ako zapnúť laserový nivelér Bosch GLL 2-10 G Professional ?

Vložte dve batérie AA do priehradky na batérie. Stlačte vypínač zapnutia/vypnutia na boku zariadenia. Laser sa zapne a začne automatické vyrovnávanie.

Čo robiť, ak laser bliká alebo sa nezapne?

Skontrolujte správnu orientáciu batérií a ich stav nabitia. V prípade potreby vymeňte batérie. Uistite sa, že laserový nivelér je na stabilnom povrchu.

Ako používať funkciu krížových línií?

Zariadenie automaticky premieta horizontálnu a vertikálnu líniu. Na prepínanie medzi režimami stlačte tlačidlo výberu línií, kým nedosiahnete požadovanú kombináciu.

Aká je presnosť Bosch GLL 2-10 G?

Presnosť je ± 0,5 mm/m. To znamená maximálnu odchýlku 0,5 mm na každý meter meranej vzdialenosti.

Môžem používať tento laserový nivelér vonku?

Áno, ale dosah je na priamom slnku znížený. Na vonkajšie použitie sa odporúča použiť laserový prijímač Bosch (nie je súčasťou balenia) na detekciu až do 50 m.

Ako čistiť laserový nivelér?

Na utieranie povrchov používajte mäkkú suchú handričku. Nikdy nepoužívajte vlhké handričky, abrazívne čistiace prostriedky ani rozpúšťadlá. Chráňte výstupné okienka lasera.

Čo znamená rýchle blikanie lasera?

Rýchle blikanie znamená, že zariadenie je v režime deaktivovaného kyvadla (náklon mimo rozsahu automatického vyrovnávania) alebo že sú batérie slabé. Skontrolujte stav batérií a upravte orientáciu.

Ako bezpečne prepravovať laserový nivelér?

Používajte dodávaný prepravný obal. Pred dlhodobým skladovaním vyberte batérie. Vyhýbajte sa nárazom a extrémnym teplotám.

Kde nájdem náhradné diely?

Batérie sú bežne dostupné v obchodoch. Pre špecifické diely (napr. statív, sieťový adaptér) kontaktujte autorizovaného predajcu Bosch alebo zákaznícky servis Bosch.

Ako nastaviť presnosť laserového niveléra?

Laserový nivelér je kalibrovaný vo výrobe a nevyžaduje nastavenie používateľom. Ak je presnosť mimo tolerancie, nechajte zariadenie skontrolovať v autorizovanom servisnom stredisku Bosch.

NÁVOD NA OBSLUHU GLL 2-10 G Professional BOSCH

Pôvodný návod na použitie

Slovenčina ...... Strana 99

Popis výrobku a výkonu

Bezpečnostné upozornenia

Aby bola zaistená bezpečná a spoľahlivá práca s meracím prístrojom, prečítajte si a dodržiavajte všetky pokyny. Pokiaľ merací prístroj nebudete používať v súlade s týmito pokynmi, môžete nepriaznivo ovplyvniť integrované ochranné opatrenia v meracom prístroji. Nikdy nesmiete dopustiť, aby boli výstražné štítky na meracom prístroji nečitateľné. TIETO POKYNY DOBRE USCHOVAJTE A POKIAĽ BUDETE MERACÍ PRÍSTROJ ODOVZDÁVAŤ ĎALEJ, PRILOŽTE ICH.

Pozor – keď sa používajú iné ovládacie alebo nastavovacie zariadenia, ako sú tu uvedené, alebo iné postupy, môže to viesť k nebezpečnej expozícii žiarením. ▶ Merací prístroj sa dodáva s výstražným štítkom lasera (označeným na vyobrazení meracieho prístroja na strane s obrázkami). - Ak text výstražného štítka lasera nie je v jazyku krajiny, kde sa prístroj používa, pred prvým uvedením do prevádzky ho prelepte dodanou nálepkou v jazyku vašej krajiny.

Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami nepozerajte do priameho či odrazeného laserového lúča. Môže to spôsobiť oslepenie osôb, nehody alebo poškodenie zraku.

▶ Pokiaľ laserový lúč dopadne do oka, treba vedome zatvoriť oči a okamžite hlavu otočiť od lúča.

▶ Na laserovom zariadení nevykonávajte žiadne zmeny.

▶ Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditeľnenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.

▶ Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditeľnenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.

Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná.

Nedovoľte deťom používať laserový merací prístroj bez dozoru. Mohli by neúmyselne spôsobiť oslepenie iných osôb alebo seba samých.

S meracím prístrojom nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť.

Merací prístroj a magnetické príslušenstvo nedávajte do blízkosti implantátov a iných medicínskych zariadení, ako sú napr. kardiostimulátory alebo inzulínové pumpy. Magnety meracieho prístroja a príslušenstva vytvárajú magnetické pole, ktoré môže negatívne ovplyvniť funkciu implantátov a medicínskych zariadení.

Merací prístroj a magnetické príslušenstvo udržiavajte mimo magnetických dátových nosičov a magneticky citlivých zariadení. Pôsobením magnetov meracieho prístroja a príslušenstva môže dôjsť k nevratným stratám údajov.

Opis výrobku a výkonu

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Merací prístroj je určený na určovanie a kontrolu vodorovných a zvislých čiar.

Tento merací prístroj je vhodný na používanie v interiéri a exteriéri.

Tento výrobok je spotrebný laserový výrobok v súlade s normou EN 50689.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.

(1) Výstražný štítok lasera (2) Výstupný otvor laserového lúča (3) Vypínač (4) Uchytenie statívu 5/8" (5) Uchytenie statívu 1/4" (6) Tlačidlo vertikálneho režimu (7) Tlačidlo horizontálneho režimu (8) Stavová indikácia (9) Indikácia aretácie kyvadla

(10) Sériové číslo

(11) Veko priehradky na batérie

(12) Aretácia veka priehradky na batérie

(13) Otočný držiak (RM 1) ^a)

(14) Vodiaca lišta ^a)

(15) Magnet ^a)

(19) Univerzálny držiak (BM 1) ^a)

a) Vyobrazené alebo opísané príslušenstvo nepatrí do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Líniový laser GLL 2-10 G
Vecné číslo	3 601 K63 P..
Pracovná oblastA)	10 m
Presnost nivelácieB(C)	±0,3 mm/m
Rozsah samonivelácie ±4°
Doba nivelácie < 4 s
Prevádzková teplota -10 °C ... +50 °C
Skladovacia teplota -20 °C ... +70 °C
Max. výška použitia nad referenčnou výškou	2 000 m
Max. relatívna vlhkostvzduchu	90 %
Stupeň znečistenia podľaIEC 61010-1	2D)
Trieda lasera 2
Typ lasera 500–540 nm, < 10 mW
C6	10
Divergencia 50 × 10 mrad (plný uhol)
Uchytenie statívu 1/4"; 5/8"
Batérie 3× 1,5 V LR6 (AA)
Doba prevádzky pri pracovnom režimeB)
– Režim krížových línii 6 h
– Líniová prevádzka 12 h
Hmotnosť podľaEPTA-Procedure 01:2014	0,49 kg
Rozmery (dlžka × šírka × výška)	112 × 55 × 106 mm
Stupeň ochrany IP 54 (chránené protiprachu a striekajúcej vode)

A) Pracovná oblasť sa môže zredukovať nepriaznivými podmienkami okolia (napr. priame slnečné žiarenie).

B) pri 20-25°C

C) Uvedené hodnoty predpokladajú normálne až priaznivé podmienky okolia (napr. bez vibrácií, hmly, dymu, nepriameho slnečného žiarenia). Po silných teplotných výkyvoch môže dôjsť k odchýlkam presnosti.

D) Vyskytuje sa len nevodivé znečistenie, pričom sa však príležitostne očakáva dočasná vodivosť spôsobená kondenzáciou. Na jednoznačnú identifikáciu vášho meracieho prístroja slúži sériové číslo (10) uvedené na typovom štítku.

Montáž

Vkladanie/výmena batérií

Na prevádzku meracieho prístroja sa odporúča používať alkalické mangánové batérie.

Na otvorenie priehradky na batérie (11) stlačte aretačný mechanizmus (12) a odoberte veko priehradky na batérie. Vložte batérie.

Dávajte pritom pozor na správnu polaritu podľa vyobrazenia na vnútornej strane priehradky na batérie.

Keď batérie slabnú, jas laserových línií sa pomaly znižuje.

Ak sú batérie takmer prázdne, stavová indikácia (8) bliká nazeleno. Merací prístroj sa môže po prvom zablikaní prevádzkovať ešte asi 1 h.

Navyše zablikajú laserové línie každých 10 min asi na 5 s.

Ak sú batérie prázdne, laserové línie zablikajú ešte raz a potom sa merací prístroj vypne.

Vždy vymieňajte všetky batérie súčasne. Používajte len batérie od jedného výrobcu a s rovnakou kapacitou.

Ak merací prístroj dlhší čas nepoužívate, batérie z neho vyberte. Batérie môžu pri dlhšom skladovaní v meracom prístroji korodovať a dochádza k ich samočinnému vybíjaniu.

Práca s otočným držiakom RM 1 (pozri obrázky A–B)

Pomocou otočného držiaka (13) môžete merací prístroj otočiť o 360°. Laserové línie sa tak dajú presne nastaviť bez toho, aby sa zmenila poloha meracieho prístroja.

Nasaďte merací prístroj s vodiacou drážkou (17) na vodiacu lištu (14) otočného držiaka (13) a nasuňte merací prístroj až na doraz na platformu.

Na odpojenie vytiahnite merací prístroj z otočného držiaka v opačnom poradí.

Možnosti umiestnenia otočného držiaka:

- v stojacej polohe na rovnej ploche,

- priskrutkovaný na zvislej ploche,

▶ Pri upevňovaní príslušenstva na povrchy nedávajte prsty na zadnú stranu magnetického príslušenstva. Veľká príťažlivá sila magnetov môže privrieť prsty.

Prevádzka

Uvedenie do prevádzky

▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením. Merací prístroj nevystavujte extrémnym teplotám alebo teplotným výkyvom. Nenechávajte ho napríklad dlhší čas ležať v automobile. Pri väčších teplotných výkyvoch nechajte merací prístroj najprv zahriať a vždy vykonajte skúšku presnosti (pozri „Skúška presnosti mera-

cieho prístroja", Stránka 101).

Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť negatívne ovplyvnená presnosť meracieho prístroja.

Zabráňte silným nárazom alebo pádom meracieho prístroja. Pri silných vonkajších vplyvoch by ste mali pred d'alšou prácou vykonať skúšku presnosti meracieho prístroja (pozri „Skúška presnosti meracieho prístroja“, Stránka 101). Ked' merací prístroj prepravujete, vypnite ho. Pri vypnutí sa výkyvná jednotka zablokuje, inak by sa mohla pri prudšom pohybe poškodit.

Zapínanie/vypínanie

Merací prístroj zapnete tak, že posuniete vypínač (3) do polohy „on“ (pre práce s aretáciou kyvadla) alebo do polohy „on“ (pre práce s nivelačnou automatikou). Stavová indikácia (8) sa rozsvieti. Merací prístroj okamžite po zapnutí vysiela laserové línie z výstupných otvorov (2). ▶ Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lúča, dokonca ani z väčšej vzdialenosti.

Merací prístroj vypnete tak, že posuniete vypínač (3) do polohy „Off“. Stavová indikácia (8) zhasne. Pri vypnutí sa kyvadlová jednotka zablokuje.

Zapnutý merací prístroj nenechávajte bez dozoru a po použití ho vždy vypnite. Laserový lúč by mohol oslepiť iné osoby.

Pri prekročení maximálnej prípustnej prevádzkovej teploty 50 °C dôjde k vypnutiu z dôvodu ochrany laserovej diódy. Po vychladnutí je merací prístroj opăt pripravený na prevádzku a možno ho znova zapnút.

Vypínacia automatika

Ak sa približne 120 min nestlačí žiadne tlačidlo meracieho prístroja, merací prístroj sa z dôvodu šetrenia batérií automaticky vypne.

Ak chcete merací prístroj po automatickom vypnutí znova zapnút, môžete bud' vypínač (3) posunút najprv do polohy „Off“ a merací prístroj potom znova zapnút alebo raz stlačte tlačidlo vertikálneho režimu (6) alebo tlačidlo horizontálneho režimu (7).

Na deaktivovanie automatického vypínania podržte (na zapnutom meracom prístroji) stlačené tlačidlo horizontálneho režimu (7) minimálne 3 s. Ked' je automatické vypínanie deaktivované, laserové línie na potvrdenie krátko zablikajú.

Upozornenie: Ked' prekročí prevádzková teplota 45 °C, automatické vypnutie sa už nedá deaktivovať. Ked' chcete automatické vypínanie opät uviest do činnosti, merací prístroj vypnite a znova ho zapnite.

Druhy prevádzky

Tento merací prístroj umožnuje používať viacero druhov prevádzky, medzi ktorými môžete kedykol'vek prepínať:

- Režim krížových línií (pozri obrázok C): vytvára jednu vodorovnú a jednu zvislú laserovú líniu,

- Horizontálny režim (pozri obrázok D): vytvára jednu vodorovnú laserovú líniu, - Vertikálny režim (pozri obrázok E): vytvára jednu zvislú laserovú líniu.

Po zapnutí sa merací prístroj nachádza v režime krížových línií. Tlačidlom horizontálneho režimu (7) a vertikálneho režimu (6) môžete vodorovné a zvislé laserové línie navzájom nezávisle zapínať a vypínať.

Všetky druhy prevádzky sa dajú zvoliť tak s nivelačnou automatikou, ako aj s aretáciou kyvadla.

Nivelačná automatika

Práca s nivelačnou automatikou

Postavte merací prístroj na vodorovný, pevný podklad, upevnite ho na otočný držiak (13) alebo na statív (23).

Nivelačná automatika automaticky vyrovná nerovnosti v rámci samonivelačného rozsahu ±4°. Nivelácia je ukončená, keď sa už laserové línie nepohybujú.

Ak nie je možná automatická nivelácia, napr. plocha na postavenie meracieho prístroja má odchýlku od horizontály viac ako 4°, laserové lúče blikajú v rýchlom slede.

V takomto prípade postavte merací prístroj vodorovne a počkajte na samoniveláciu. Hneď ako sa merací prístroj nachádza v rámci samonivelačného rozsahu ±4°, laserové lúče svietia neprerušovane.

Pri otrasoch a zmenách polohy počas prevádzky sa merací prístroj znova automaticky vyniveluje. Po uskutočnenej nivelácii prekontrolujte polohu laserových lúčov so zreteľom na referenčné body, aby ste sa vyhli chybám spôsobeným posunom meracieho prístroja.

Práca s aretáciou kyvadla

Keď chcete pracovať s aretáciou kyvadla, posuňte vypínač (3) do polohy „On“. Indikátor práce bez aretácie kyvadla (9) svieti načerveno a laserové čiary neprerušovane blikajú v pomalom takte.

Pri práci s aretáciou kyvadla je nivelačná automatika vypnutá. Merací prístroj môžete držať voľne v ruke alebo postaviť na podklad so sklonom. Laserové lúče sa už nenivelujú a už nemusia navzájom prebiehať v pravom uhle.

Skúška presnosti meracieho prístroja

Faktory ovplyvňujúce presnosť

Najväčší vplyv na presnosť merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobovať vychýlenie laserového lúča.

Aby sa minimalizovali tepelné vplyvy tepla stúpajúceho od zeme, odporúčame používať merací prístroj na statíve.

Okrem toho umiestnite podľa možnosti merací prístroj do stredu pracovnej plochy.

Okrem vonkajších vplyvov môžu k odchýlkam viesť aj vplyvy špecifické pre daný prístroj (ako sú napríklad pády alebo prudké nárazy). Preto pred začiatkom každej práce skontrolujte presnosť nivelácie.

Preskúšajte najprv presnosť výšky a presnosť nivelácie vodorovnej laserovej čiary a potom presnosť nivelácie zvislej laserovej čiary.

Ak by merací prístroj pri jednej z uvedených skúšok prekračoval maximálnu povolenú odchýlku, dajte ho opraviť v autorizovanom servise firmy Bosch.

Kontrola presnosti výšky vodorovnej línie

Na túto kontrolu budete potrebovať voľnú meraciu trasu 5 m na pevnom podklade medzi dvoma stenami A a B.

– Namontujte merací prístroj blízko steny A na držiak alebo na statív, alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj v prevádzke s nivelačnou automatikou a zvoľte režim krížových línií.

- Nasmerujte laser na blízku stenu A a nechajte merací prístroj, aby sa niveloval. Označte si stred laserového bodu na mieste, kde sa na stene prekrížia laserové čiary (bod I).

- Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte bod prekríženia laserových čiar na protiľahlej stene B (bod II).

- Umiestnite merací prístroj – bez otočenia – v blízkosti steny B, zapnite ho a nechajte ho, aby sa niveloval.

- Vyrovnajte merací prístroj vo výške tak (pomocou statívu alebo podložkami), bod prekríženia laserových čiar presne trafil na predtým označený bod II na stene B.

- Otočte merací prístroj o 180° bez toho, aby ste zmenili výšku. Nastavte ho na stenu A tak, aby zvislá laserová čiara prebiehala cez označený bod I. Nechajte merací prístroj, aby sa niveloval a označte bod prekríženia laserových čiar na stene A (bod III).

- Rozdiel d medzi obidvomi označenými bodmi I a III na stene A je skutočná výšková odchýlka meracieho prístroja.

Na dráhe merania 2 × 5 m = 10 m je maximálna prípustná odchýlka:

10 m × ±0,3 mm/m = ±3 mm. Rozdiel d medzi bodmi I a III smie teda byť maximálne 3 mm.

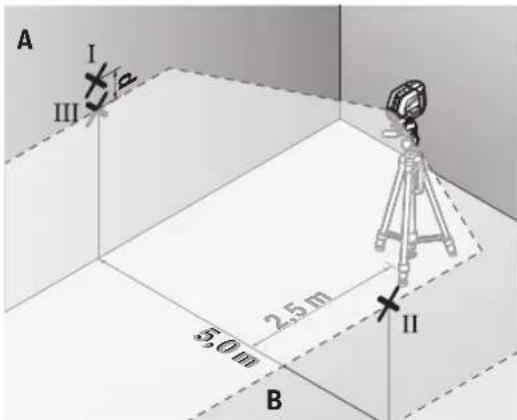

Kontrola presnosti nivelácie vodorovnej línie

Na kontrolu potrebujete voľnú plochu približne 5 × 5 m.

– Namontujte merací prístroj do stredu medzi steny A a B na držiak, resp. na nejaký statív, alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj v prevádzke s nivelačnou automatikou a zvoľte horizontálny režim. Nechajte merací prístroj dokončiť niveláciu.

- Označte vo vzdialenosti 2,5 m od meracieho prístroja na oboch stenách stred laserovej čiary (bod I na stene A a bod II na stene B).

• Postavte merací prístroj otočený o 180° vo vzdialenosti 5 m a nechajte ho dokončiť niveláciu.
• Vyrovnajte merací prístroj na výšku tak (pomocou statívu alebo prípadne podložiek), aby stred laserovej čiary zasiahol presne vopred označený bod II na stene B.
• Označte na stene A stred laserovej čiary ako bod III (zvislo nad, resp. pod bodom I).
• Rozdiel d medzi obidvomi označenými bodmi I a III na stene A je skutočná odchýlka meracieho prístroja od horizontály.

Na dráhe merania 2 × 5 m = 10 m dosahuje maximálna prípustná odchýlka:

10 m × ±0,3 mm/m = ±3 mm. Rozdiel d medzi bodmi I a III smie teda byť maximálne 3 mm.

Kontrola presnosti nivelácie zvislej línie

Na túto kontrolu budete potrebovať otvor vo dverách, pri ktorých je (na pevnom podklade) na každej strane dverí miesto minimálne 2,5 m.

- Postavte merací prístroj do vzdialenosti 2,5 m od otvoru dverí na pevnú rovnú podložku (nie na statív). Zapnite merací prístroj v prevádzke s nivelačnou automatikou. Zvoľte vertikálny režim a nechajte merací prístroj dokončiť niveláciu.

– Označte stred zvislej laserovej čiary na dne otvoru dverí (bod I), vo vzdialenosti 5 m na druhej strane otvoru dverí (bod II), ako aj na hornom okraji otvoru dverí (bod III).

• Postavte merací prístroj na druhú stranu otvoru dverí priamo za bod II. Nechajte merací prístroj dokončiť niveláciu a nastavte zvislú laserovú líniu tak, aby jej stred prebiehal presne cez bod I a II. – Označte si stred laserovej čiary na hornom okraji otvoru dverí ako bod IV.
• Rozdiel d medzi obidvomi označenými bodmi III a IV je skutočná odchýlka meracieho prístroja od zvislice. – Odmerajte výšku otvoru dverí.

Maximálnu povolenú odchýlku vypočítate takto: dvojnásobná výška otvoru dverí × 0,3 mm/m

Príklad: Pri výške otvoru dverí 2 m smie byť maximálna odchýlka

2 × 2 m × ±0,3 mm/m = ±1,2 mm. Body III a IV smú teda ležať maximálne 1,2 mm od seba.

Pracovné pokyny

▶ Na označovanie použite vždy len stred laserovej čiary.

Šírka laserovej čiary sa mení so vzdialenosťou.

Práca s laserovou cieľovou tabuľkou

Cieľová tabuľka lasera (20) zlepšuje viditeľnosť laserového lúča pri nepriaznivých podmienkach a väčších vzdialenostiach.

Odrážajúca plocha cieľovej tabuľky lasera (20) zlepšuje viditeľnosť laserovej línie, vďaka priesvitnej ploche je laserová línia rozpoznateľná aj zo zadnej strany cieľovej tabuľky lasera.

Práca so statívom (príslušenstvo)

Statív poskytuje stabilnú a výškovo nastaviteľnú meraciu podložku. Položte merací prístroj so 1/4" upínaním statívu (5) na závit (23) bežného fotostatívu. Na upevnenie na bežný stavebný statív použite 5/8" upínanie statívu (4). Priskrutkujte merací prístroj skrutkou na presné nastavenie statívu.

Ešte predtým, ako zapnete merací prístroj, statív zhruba vyrovnajte.

Upevnenie s univerzálnym držiakom (príslušenstvo) (pozri obrázok F)

Pomocou univerzálneho držiaka (19) môžete upevniť merací prístroj napr. na zvislých plochách alebo magnetizovateľných materiáloch. Univerzálny držiak je práve taký výhodný ako statív umiestnený na zemi a uľahčuje výškové nastavovanie meracieho prístroja.

▶ Pri upevňovaní príslušenstva na povrchy nedávajte prsty na zadnú stranu magnetického príslušenstva.

Veľká príťažlivá sila magnetov môže privrieť prsty.

Pred zapnutím meracieho prístroja univerzálny držiak (19) približne vyrovnajte.

Okuliare na zviditeľnenie laserového lúča (príslušenstvo)

Laserové okuliare na zviditeľnenie laserového lúča filtrujú svetlo okolia. Vďaka tomu sa stáva svetlo lasera pre oko svetlejším.

Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditeľnenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením. ▶ Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditeľnenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.

Príklady práce (pozri obrázky F-H)

Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách.

Údržba a servis

Údržba a čistenie

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá.

Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny.

Merací prístroj odkladajte a prepravujte vždy len v ochrannom puzdre (21).

V prípade potreby opravy zašlite merací prístroj v ochrannom puzdre (21).

Zákaznícka služba a poradenstvo ohl'adom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkoľvek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovensko

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Ďalšie adresy servisov nájdete na:

Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie.

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície v národnom práve sa musia už nepoužiteľné meracie prístroje a, podľa európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia.

Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.
