Produkta veids	Krustojošu līniju lāzera līmenis
Zīmols	Bosch
Modelis	GLL 2-10 G Professional
Izmēri (G x P x A)	124 x 64 x 100 mm
Svars	0,38 kg (ar baterijām)
Barošana	2 AA sārma baterijas 1,5 V
Tipiskais darbības laiks	12 stundas (ar sārma baterijām)
Darbības attālums	Līdz 10 m (bez uztvērēja)
Lāzera klase	2 (EN 60825-1)
Viļņa garums	635 nm, sarkana
Precizitāte	± 0,5 mm/m
Funkcijas	Horizontālā un vertikālā līnija, automātiska nivelēšana, svārsta režīms
Automātiskās nivelēšanas diapazons	± 4°
Aizsardzības klase	IP54 (aizsardzība pret putekļiem un šļakatām)
Darba temperatūra	-10 °C līdz +45 °C
Uzglabāšanas temperatūra	-20 °C līdz +70 °C
Apkope un tīrīšana	Tīrīt ar mīkstu, sausu drānu. Neizmantot abrazīvus tīrīšanas līdzekļus.
Drošība	Neskatīties tieši lāzera starā. Nepieciešamības gadījumā lietot aizsargbrilles.
Rezerves daļas un remonts	Standarta AA baterijas. Remonts autorizētā Bosch servisa centrā. Tīkla adapteris pieejams kā papildaprīkojums.
Vispārīga informācija	Izmantošana iekštelpās un ārā (ar uztvērēju). 1/4" stiprinājuma statnis.

Bieži uzdotie jautājumi - GLL 2-10 G Professional BOSCH

Kā ieslēgt Bosch GLL 2-10 G Professional lāzera līmeni?

Ievietojiet divas AA baterijas bateriju nodalījumā. Nospiediet ieslēgšanas/izslēgšanas slēdzi, kas atrodas korpusa sānos. Lāzers ieslēdzas un sāk automātisku nivelēšanu.

Ko darīt, ja lāzers mirgo vai neieslēdzas?

Pārbaudiet bateriju pareizu orientāciju un to uzlādes stāvokli. Ja nepieciešams, nomainiet baterijas. Pārliecinieties, ka lāzera līmenis atrodas uz stabilas virsmas.

Kā izmantot krustojošu līniju funkciju?

Ierīce automātiski projicē horizontālu un vertikālu līniju. Lai pārslēgtu režīmus, nospiediet līniju izvēles pogu, līdz iegūstat vēlamo kombināciju.

Kāda ir Bosch GLL 2-10 G precizitāte?

Precizitāte ir ± 0,5 mm/m. Tas nozīmē maksimālo novirzi 0,5 mm uz katru mērītās distances metru.

Vai es varu izmantot šo lāzera līmeni ārā?

Jā, bet tiešā saules gaismā darbības attālums samazinās. Izmantošanai ārā ieteicams izmantot Bosch lāzera uztvērēju (nav iekļauts), lai noteiktu lāzeru līdz 50 m.

Kā tīrīt lāzera līmeni?

Izmantojiet mīkstu, sausu drānu virsmu noslaucīšanai. Nekad neizmantojiet mitras drānas, abrazīvus tīrīšanas līdzekļus vai šķīdinātājus. Aizsargājiet lāzera izstarojuma logus.

Ko nozīmē ātra lāzera mirgošana?

Ātra mirgošana norāda, ka ierīce ir svārsta režīmā atspējota (slīpums ir ārpus automātiskās nivelēšanas diapazona) vai baterijas ir vājas. Pārbaudiet bateriju stāvokli un noregulējiet orientāciju.

Kā droši transportēt lāzera līmeni?

Izmantojiet pievienoto transporta futrāli. Pirms ilgstošas uzglabāšanas izņemiet baterijas. Izvairieties no triecieniem un ekstremālām temperatūrām.

Kur es varu atrast rezerves daļas?

Baterijas ir nopērkamas tirdzniecībā. Konkrētām detaļām (piem., statīvs, tīkla adapteris) sazinieties ar autorizētu Bosch izplatītāju vai Bosch klientu apkalpošanas dienestu.

Kā noregulēt lāzera līmeņa precizitāti?

Lāzera līmenis ir kalibrēts rūpnīcā un neprasa lietotāja regulēšanu. Ja precizitāte ir ārpus pielaides, lūdziet pārbaudīt ierīci autorizētā Bosch servisa centrā.

LIETOŠANAS INSTRUKCIJA GLL 2-10 G Professional BOSCH

Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem

norādījumiem, tas var nelabvēlīgi ietekmēt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU.

Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību. ▶ Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lappusē parādītajā mērinstrumenta attēlā). Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlimējiet uz tās kopā ar izstrādājumu piegādāto uzlimi jūsu valsts valodā.

Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošas personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.

▶ Ja lāzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.

▶ Neveiciet nekādas izmaiņas ar lāzera ierīci.

▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.

▶ Nelietojiet lāzera skatbrilles (piederums) kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju. Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot oriģinālās rezerves daļas. Tas ļaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu. ▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas vai sevi. Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.

Nenovietojiet mērinstrumentu un magnētiskos piederumus implantu un citu medicīnisko ierīču tuvumā, piemēram, elektrokardiostimulatora vai insulīna sūkņa tuvumā. Mērinstrumenta un piederumu magnēti rada lauku, kas var ietekmēt implantātu un medicīnisko ierīču darbību.

Netuviniet mērinstrumentu un magnētiskos piederumus magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Mērinstrumenta un piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus.

Izstrādājuma un tā funkciju apraksts

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Mērinstruments ir paredzēts līmeņu un svērteņu līniju iezīmēšanai un pārbaudei.

Mērinstruments ir piemērots lietošanai gan telpās, gan arī ārpus tām.

Šis izstrādājums ir patēriņa lāzera izstrādājums saskaņā ar standartu EN 50689.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

(1) Lāzera brīdinājuma uzlīme (2) Lāzera stara izvadlūka (3) Ieslēgšanas/izslēgšanas slēdzis (4) 5/8" vītne stiprināšanai uz statīva (5) 1/4" vītne stiprināšanai uz statīva (6) Vertikālās darbības taustiņš (7) Horizontālās darbības taustiņš (8) Statusa rādījums (9) Svārsta fiksatora indikators

(10) Sērijas numurs

(11) Bateriju nodalījuma vāciņš

(12) Bateriju nodalījuma vāciņa fiksators

(13) Pagriežams turētājs (RM 1) ^a)

(14) Vadotnes sliede ^a)

(15) Magnēts ^a)

(16) Garenisks atvērums stiprināšanai ^a)

(17) Vadotnes grope

(18) Griestu stiprinājums (BM 3) ^a)

(19) Universālais turētājs (BM 1) ^a)

(20) Lāzera mērķplāksne ^a)

(21) Aizsargsoma

(22) Lāzera skatbrilles ^a)

(23) Statīvs (BT 150) ^a)

(24) Teleskopisks stienis (BT 350) ^a)

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Liniju lāzers GLL 2-10 G
Izstrādājuma numurs	3 601 K63 P..
Darbības tālumsA)	10 m
PašizlidzināšanāsprecizitāteB)C)	±0,3 mm/m
Pašizlidzināšanās diapazons ±4°
Pašizlidzināšanās laiks < 4 s
Darba temperatūra -10 °C ... +50 °C
Glabāšanas temperatūra -20 °C ... +70 °C
Maks. darba augstums viratskaites limeņa	2000 m
Maks. relativais gaisa mitrums 90 %
Piesārņojuma pakāpeatbilstīgi standartamIEC 61010-1	2D)
Lāzera klase 2
Lāzera starojums 500–540 nm, < 10 mW
C6	10
Divergence 50 × 10 mrad (pilns leņkis)
Vītne stiprināšanai uz statīva 1/4"; 5/8"
Baterijas 3 × 1,5 V LR6 (AA)
Darbības laiks darba režimāB)
– Krustlīniju režimā 6 st.
– Līniju režimā 12 st.
Svars atbilstīgiEPTA-Procedure 01:2014	0,49 kg
Izmērs (garums × platums xaugstums)	112 × 55 × 106 mm

Līniju lāzers GLL 2-10 G

Aizsardzības klase IP 54 (putekļdrošs un

šļakatdrošs)

A) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums var samazināties.

B) pie 20-25°C

C) Norādītās vērtības attiecas uz normāliem un labvēlīgiem apkārtējās vides apstākļiem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecīzi.

D) Parasti ir vērojams tikai elektronenevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās.

Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (10), kas atrodams uz tā marķējuma plāksnītes.

Montāža

Bateriju ievietošana/nomaiņa

Mērinstrumenta darbināšanai ieteicams izmantot sārmamangāna baterijas.

Lai atvērtu bateriju nodalījuma vāciņu (11), uzspiediet uz fiksatora (12), tad noņemiet bateriju nodalījuma vāciņu. Ievietojiet nodalījumā baterijas.

Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.

Baterijām izlādējoties, lāzera līniju spožums pakāpeniski samazinās.

Ja baterijas ir gandrīz izlādējušās, statusa indikators (8) mirgo zaļā krāsā. Pēc pirmās nomirgošanas mērinstruments var darboties vēl aptuveni 1 stundu.

Turklāt ik pēc 10 minūtēm lāzera stari mirgo aptuveni 5 sekundes ilgi.

Kad baterijas ir izlādējušās, lāzera līnijas vēl reizi nomirgo, pirms mērinstruments izslēdzas.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

▶ Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošanas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērišanas instrumentā.

Darbs ar pagriežamo turētāju RM 1 (skatīt attēlus A–B)

Ar pagriežamā turētāja (13) varat pagriezt mērinstrumentu par 360°. Tas dod iespēju vienkārši izlīdzināt lāzera staru veidotās līnijas, nemainot mērinstrumenta stāvokli.

Novietojiet mērinstrumentu ar vadotnes gropi (17) uz vadotnes sliedes (14) uz pagriežamā turētāja (13), un līdz galam uzbīdiet mērinstrumentu uz platforms.

Lai atvienotu mērinstrumentu, novelciet to no pagriežamā turētāja, pārvietojot virzienā, kas ir pretējs iepriekš izmantotajam.

Pagriežamā turētāja nostiprināšanas iespējas:

– novietošana uz līdzenas, līmeniskas virsmas,

- nostiprināšana, pieskrūvējot uz stateniskas virsmas,

• nostiprināšana uz metāla griestu listēm, izmantojot turētāju stiprināšanai pie griestiem (18),
• nostiprināšana ar magnētu (15) palīdzību uz metāliskām virsmām. ▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēļ var iespiest pirkstus.

Lietošana

Uzsākot lietošanu

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. ▶ Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras svārstībām. Piemēram, neatstājiet mērinstrumentu ilgāku laiku automašīnā. Ja ir ievērojamas temperatūras svārstības, vispirms pagaidiet, līdz mērinstrumenta temperatūra izlīdzinās ar apkārtējās vides temperatūru; pirms turpināt darbu, vienmēr pārbaudiet precizitāti, kā ir norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 177). Ļoti augsta vai ļoti zema temperatūra vai straujas temperatūras svārstības var nelabvēlīgi ietekmēt mērinstrumenta precizitāti. ▶ Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 177). ▶ Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts.

Ieslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (3) pozīcijā „bn” (ja lieto svārsta fiksatoru) vai pozīcijā „bn” (ja lieto automātisko pašizlīdzināšanos).

Statusa indikators (8) iedegas. Tiklīdz mērinstruments ir ieslēgts, no tā izvadlūkām (2) izstaro lāzera stari, kas veido lāzera līnijas.

Lai izslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (3) pozīcijā „Off”. Statusa indikators (8) nodziest. Kad izslēdz mērinstrumentu, svārsta mezgls blokējas.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra, kas ir 50 °C, mērinstruments automātiski izslēdzas, šādi pasargājot no sabojāšanās lāzera diodi. Pēc atdzišanas

mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Automātiskā izslēgšanās

Ja aptuveni 120 minūtes netiek nospiests neviens no mērinstrumenta taustiņiem, tas automātiski izslēdzas, tādējādi taupot baterijas.

Lai pēc automātiskas izslēgšanās atkārtoti ieslēgtu mērinstrumentu, ieslēdzēju/izslēdzēju (3) pārvietojiet stāvoklī „Off” (Izslēgts) un atkārtoti ieslēdziet mērinstrumentu vai vienreiz nospiediet vertikālās darbības taustiņu (6) vai horizontālās darbības taustiņu (7).

Lai deaktivizētu automātisko izslēgšanos (kad mērinstruments ir ieslēgts), horizontālās darbības taustiņu (7) nospiediet un turiet nospiestu vismaz 3 sekundes. Automātiskās izslēgšanās deaktivizēšanu apstiprina lāzera līniju īslaicīga mirgošana.

Norāde. Ja mērinstrumenta darba temperatūra pārsniedz vērtību 45 °C, automātiskās izslēgšanās funkciju vairs nav iespējams deaktivizēt.

Lai aktivizētu automātiskās pašizlīdzināšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu.

Darba režīmi

Mērinstruments var darboties vairākos režīmos, kurus jebkurā brīdī var viegli mainīt:

• krustlīniju režīms (skatīt attēlu C): veido līmeņa un svērtenes lāzera līniju,
• horizontālais režīms (skatīt attēlu D): lāzera stars veido vienu līmeņa līniju,
• vertikālais režīms (skatīt attēlu E): veido vienu svērtenes lāzera līniju.

Pēc ieslēgšanas mērinstruments darbojas krustlīniju režīmā. Ar horizontālās darbības taustiņu (7) un vertikālās darbības taustiņu (6) horizontālo un vertikālo līniju var izlīdzināt neatkarīgi vienu no otras.

Visos darba režīmos var lietot gan pašizlīdzināšanos, gan svārsta fiksatoru.

Automātiskā pašizlīdzināšanās

Darbs ar automātisko pašizlīdzināšanos

Novietojiet mērinstrumentu uz līmeniska, stingra pamata, nostipriniet to uz turētāja (13) vai uz statīva (23).

Lai strādātu ar automātisko pašizlīdzināšanos, pārbīdiet ieslēdzēju (3) stāvoklī „n“ (ieslēgts).

Pašizlīdzināšanās sistēma automātiski kompensē nolieci pašizlīdzināšanās diapazonā ±4°. Pašizlīdzināšanās ir beigusies, kad lāzera līnijas vairs nepārvietojas.

Ja automātiski izlīdzināties nevar, jo, piemēram, mērinstruments ir uzlikts uz virsmas, kuras noliece pārsniedz 4° no horizontālā stāvokļa, lāzera stari ātri mirgo.

Šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process. Līdzko mērinstruments atrodas pašizlīdzināšanās diapazona robežās, kas ir ±4°, lāzera stari deg pastāvīgi.

Ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai izvairītos no kļūdām, pēc mērinstrumenta pašizlīdzināšanās lāzera staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu.

Svārsta fiksatora lietošana

Lai lietotu svārsta fiksatoru, pabīdiet ieslēdzēju/izslēdzēju (3) pozīcijā „on”. Svārsta fiksatora indikators (9) deg sarkanā krāsā, un lāzera līnijas lēni mirgo. Kad lieto svārsta fiksatoru, automātiskā pašizlīdzināšanās ir izslēgta. Mērinstrumentu var brīvi turēt rokā vai uzlikt uz slīpas pamatnes. Lāzera līnijas vairs neizlīdzinās un vairs nav savstarpēji pilnībā perpendikulāras.

Mērinstrumenta precizitātes pārbaude

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. Ievērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā. Lai samazinātu siltuma ietekmi, ko rada no grīdas nākošais siltums, mērinstrumentu ieteicams izmantot ar statīvu. Bez tam mērinstrumentu jācenšas uzstādīt darba virsmas vidū. Papildus ārējo faktoru iedarbībai, mērinstrumenta darbību var iespaidot arī īpaši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radīt mērījumu kļūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanas precizitāti. Vienmēr vispirms pārbaudiet lāzera stara veidotās līmeniskās līnijas izlīdzināšanas precizitāti un tikai pēc tam – lāzera staru veidotās stateniskās līnijas izlīdzināšanas precizitāti.

Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jānogādā remontam Bosch pilnvarotā remonta darbnīcā.

Horizontālās līnijas augstuma precizitātes pārbaude

Pārbaudei nepieciešama brīva telpa ar līmenisku, stingru pamatu un 5 m lielu attālumu starp divām sienām A un B.

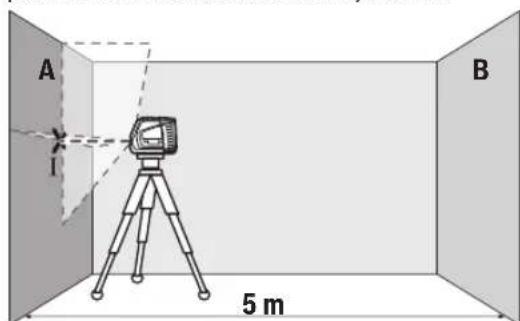

Mērinstrumentu uzstādiet A sienas tuvumā uz turētāja vai statīva vai uzlieciet uz stingras, līdzenas pamatnes. Ieslēdziet mērinstrumentu darba režīmā ar automātisko pašizlīdzināšanos un ieslēdziet krustlīniju režīmu.

Vērsiet lāzera starus uz tuvāko sienu A un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.

Iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts I).

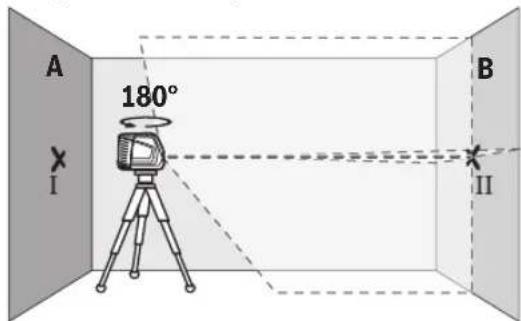

Pagrieziet mērinstrumentu par 180°, nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II).

Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.

Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto līniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš iezīmēto punktu II uz sienas B.

Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Vērsiet lāzera staru uz sienu A tā, lai tā veidotā vertikālā līnija ietu caur iepriekš iezīmēto punktu I. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts III).

Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar mērinstrumenta lāzera stara veidotās horizontālās līnijas faktisko nolieci pēc augstuma šķērsass virzienā.

Pie mērīšanas attāluma 2 × 5 m = 10 m maksimālā pieļaujamā noliece ir šāda:

10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attālums d starp punktiem I un III nedrīkst pārsniegt 3 mm.

Horizontālās līnijas izlīdzinājuma precizitātes pārbaude

Pārbaudei nepieciešama brīva vieta ar izmēriem aptuveni 5 × 5 m.

Mērinstrumentu uzstādiet vidū starp A un B sienu uz turētāja vai statīva vai uzlieciet uz stingras, līdzenas pamatnes. Ieslēdziet mērinstrumentu darba režīmā ar automātisko pašizlīdzināšanos un ieslēdziet horizontālās darbības režīmu. Nogaidiet, līdz mērinstruments izlīdzinās.

2,5 m attālumā no mērinstrumenta atzīmējiet uz abām sienām lāzera stara veidotās līnijas viduspunktus (punkts I uz sienas A un punkts II uz sienas B).

– Pagrieziet mērinstrumentu par 180°, pārvietojiet to 5 m attālumā un nogaidiet, līdz beidzas pašizlīdzināšanās process. – Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera stara veidotās līnijas vidus sakristu ar iepriekš atzīmēto punktu II uz sienas B. – Atzīmējiet lāzera stara veidotās līnijas vidu uz sienas A kā punktu III (tieši virs vai zem punkta I).

– Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar lāzera stara veidotās līmeņa līnijas faktisko nolieci no horizontāles.

Pie mērīšanas attāluma 2 × 5 m = 10 m maksimālā pieļaujamā noliece ir šāda:

10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attālums d starp punktiem I un III nedrīkst pārsniegt 3 mm.

Vertikālās līnijas izlīdzinājuma precizitātes pārbaude

Pārbaudei nepieciešams durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar līmenisku, stingru pamatu.

– Uzlieciet mērinstrumentu uz stingras, līdzenas pamatnes 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). Ieslēdziet mērinstrumentu darba režīmā ar automatisko pašizlīdzināšanos. Ieslēdziet vertikālās darbības režīmu un nogaidiet, līdz mērinstruments izlīdzinās.

– Atzīmējiet lāzera stara veidotās vertikālās līnijas viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz durvju atvēruma augšējās malas (punkts III).

– Nolieciet mērinstrumentu durvju atvēruma otrā pusē tieši aiz punkta II. Nogaidiet, līdz mērinstruments izlīdzinās, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, ka tās vidus precīzi šķērso punktus I un II.

– Iezīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu IV. – Attālums d starp abiem iezīmētajiem punktiem III un IV ir vienāds ar mērinstrumenta lāzera stara veidotās vertikālās līnijas faktisko nolieci no vertikāles. – Izmēriet durvju atvēruma augstumu. Maksimālo pieļaujamo nolieci var aprēķināt šādi: divkāršs durvju atvēruma augstums × 0,3 mm/m. Piemērs: pie durvju atvēruma augstuma 2 m maksimālā pieļaujamā noliece ir šāda: 2 × 2 m × ±0,3 mm/m = ±1,2 mm. No tā izriet, ka attālums starp punktiem III un IV nedrīkst pārsniegt 1,2 mm.

Norādījumi darbam

▶ Vienmēr veidojiet atzīmes uz lāzera stara veidotās līnijas viduslīnijas. Lāzera staru veidoto līniju platums mainās atkarībā no to projicēšanas attāluma.

Darbs ar lāzera mērķplāksni

Lāzera mērķplāksne (20) ļauj uzlabot lāzera staru redzamību nelabvēlīgos darba apstākļos un lielā attālumā. Lāzera mērķplāksnes (20) atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir redzamas arī no aizmugures.

Darbs ar statīvu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni (5), nostipriniet to uz statīva (23) vītnes vai arī uz parastā fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprinošo vītni (4). Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi. Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.

Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) (attēls F)

Ar universālā turētāja (19) palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām vai magnētiskiem materiāliem. Universālais turētājs var tikt izmantots arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā.

▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprās pievilkšanas spēka dēļ var iespiest pirkstus.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet universālo turētāju (19).

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks.

▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.

▶ Nelietojiet lāzera skatbrilles (piederums) kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.

Darba operāciju piemēri (attēli F-H)

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā (21). Ja mērinstrumentam nepieciešams remonts, nosūtiet to, ievietojot aizsargsomā (21).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par tā rezerves daļām. Kopskata attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstīm.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas mērierīces un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
