| Produkttype | Krysslinjelasernivå |
| Merke | Bosch |
| Modell | GLL 2-10 G Professional |
| Mål (L x B x H) | 124 x 64 x 100 mm |
| Vekt | 0,38 kg (med batterier) |
| Strømforsyning | 2 AA alkaliske batterier 1,5 V |
| Typisk batterilevetid | 12 timer (med alkaliske batterier) |
| Rekkevidde | Opptil 10 m (uten mottaker) |
| Laserklasse | 2 (EN 60825-1) |
| Bølgelengde | 635 nm, rød |
| Nøyaktighet | ± 0,5 mm/m |
| Funksjoner | Horisontal og vertikal linje, automatisk nivellering, pendelmodus |
| Automatisk nivelleringsområde | ± 4° |
| IP-klasse | IP54 (støv- og sprutbeskyttelse) |
| Driftstemperatur | -10 °C til +45 °C |
| Lagringstemperatur | -20 °C til +70 °C |
| Vedlikehold og rengjøring | Rengjør med en myk, tørr klut. Ikke bruk slipende midler. |
| Sikkerhet | Ikke se direkte inn i laserstrålen. Bruk vernebriller om nødvendig. |
| Reservedeler og reparerbarhet | Standard AA-batterier. Reparasjon hos autorisert Bosch-servicesenter. Nettadapter tilgjengelig som tilbehør. |
| Generell informasjon | Bruk innendørs og utendørs (med mottaker). Festestøtte 1/4". |
Ofte stilte spørsmål - GLL 2-10 G Professional BOSCH
Brukerspørsmål om GLL 2-10 G Professional BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Laser nivå i PDF-format gratis! Finn veiledningen din GLL 2-10 G Professional - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GLL 2-10 G Professional av merket BOSCH.
BRUKSANVISNING GLL 2-10 G Professional BOSCH
Produkt- og tjenestebeskrivelse
(6) Knapp for loddrett drift
(7) Knapp for vannrett drift
(8) Statusvisning
(9) Visning pendellås
(10) Serienummer
(11) Batterideksel
ningen (punkt II) samt ved døråpningens overkant (punkt III).

Vedlikehold og service
Vedlikehold og rengjøring
Kundeservice og bruksrådgivning
Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende
anvisningene, kan de integrerte
beskyttelsesinnretningene bli skadet. Varselskilt på måleverktøyet må alltid være synlige og lesbare.
OPPBEVAR DISSE ANVISNINGENE PÅ ET TRYGT STED, OG LA DEM FØLGE MED HVIS MÅLEVERKTØYET SKAL BRUKES AV ANDRE.
Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, eller andre prosedyrer, kan det oppstå farlig strålingseksponering. Måleverktøyet leveres med et laser-varselskilt (markert på bildet av måleverktøyet på illustrasjonssiden). Hvis teksten på laser-advarselsskiltet ikke er på ditt språk, må du lime en etikett på ditt språk over dette skiltet før du tar produktet i bruk.

Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader.
▶ Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen.
Det må ikke gjøres endringer på laserutstyret.
▶ Bruk ikke lasersiktebrillene (tilbehør) som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men de beskytter ikke mot laserstråling.
▶ Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
▶ Reparasjon av måleverktøyet må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sikkerheten til måleverktøyet.
Ikke la barn bruke lasermåleren uten tilsyn. De kan uforvarende blende seg selv eller andre.
Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damp.

Måleverktøyet og det magnetiske tilbehøret må ikke komme i nærheten av implantater og annet medisinsk utstyr som for eksempel pacemakere eller insulinpumper. Magnetene til måleverktøyet og tilbehøret genererer et felt som kan påvirke funksjonen til implantater og medisinsk utstyr.
▶ Hold måleverktøyet og det magnetiske tilbehøret unna magnetiske datalagringsmedier og magnetfølsomt utstyr. Virkningen til magnetene til måleverktøyet og tilbehøret kan føre til permanente tap av data.
Produktbeskrivelse og ytelsesspesifikasjoner
Se illustrasjonene i begynnelsen av bruksanvisningen.
Forskriftsmessig bruk
Måleverktøyet er beregnet for måling og kontroll av vannrette og vertikale linjer. Måleverktøyet er egnet for bruk innen- og utendørs.
Dette produktet er et laserprodukt for forbrukere i samsvar med EN 50689.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene refererer til bildet av måleverktøyet på illustrasjonssiden.
(1) Laservarselskilt (2) Laseråpning (3) Av/på-bryter (4) Stativfeste 5/8" (5) Stativfeste 1/4" (6) Knapp for vertikal modus (7) Knapp for horisontal modus (8) Statusindikator (9) Indikator for pendellås
(10) Serienummer
(11) Batterideksel
(12) Lås for batterideksel
(13) Dreibar holder (RM 1) a)
(14) Styreskinne a)
(15) Magnet a)
(16) Festeslisse a)
(17) Føringsspor
(18) Takklemme (BM 3) a)
(19) Universalholder (BM 1) a)
(20) Lasermåltavle a)
(21) Beskyttelsesveske
(22) Lasersiktebrille a)
(23) Stativ (BT 150) a)
(24) Teleskopstang (BT 350) a)
A) Arbeidsområdet kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys). B) Ved 20-25°C C) De angitte verdiene forutsetter vanlige til gunstige omgivelsesforhold (f.eks. ingen vibrasjon, ingen tåke, ingen røyk, ikke direkte sollys). Etter store temperatursvingninger kan det oppstå avvik ved nøyaktigheten. D) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens. Måleverktøyet identifiseres ved hjelp av serienummeret (10) på typeskiltet.
Montering
Sette inn / bytte batterier
Det anbefales å bruke alkaliske manganbatteriet til måleverktøyet.
For å åpne dekselet til batterirommet (11) trykker du på låsen (12) og tar dekselet av. Sett inn batteriene.
Pass på riktig polaritet, som vist på innsiden av batterirommet.
Hvis batteriene begynner å bli svake, reduseres lysstyrken til laserlinjene langsomt.
Hvis batteriene er nesten tomme, blinker statusindikatoren (8) grønt. Etter den første blinkingen kan måleverktøyet fortsatt brukes i ca. én time.
I tillegg blinker laserlinjene i ca. 5 sekunder hvert 10. minutt. Hvis batteriene er tomme, blinker laserlinjene én gang til før måleverktøyet slås av.
Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet.
Ta batteriene ut av måleverktøyet når du ikke skal bruke det på lengre tid. Batteriene kan korrodere ved lengre tids lagring i måleverktøyet og utlades automatisk.
Bruke den dreibare holderen RM 1 (se bilde A-B)
Ved hjelp av den dreibare holderen (13) kan du dreie måleverktøyet 360°. Dermed er det mulig å stille inn laserlinjene nøyaktig uten å endre plasseringen av måleverktøyet.
Sett måleverktøyet med føringssporet (17) på føringsskinnen (14) til dreiebraketten (13), og skyv måleverktøyet på plattformen til det stopper.
For å ta det av trekker du måleverktøyet fra dreiebraketten i motsatt retning.
Muligheter for plassering av dreiebraketten:
- stående på en vannrett flate,
- skrudd fast på en loddrett flate,
- på taklister av metall med takklemmen (18),
- på overflater av metall ved hjelp av (15)-magnetene. ▶ Hold fingrene unna baksiden på det magnetiske tilbehøret når du fester tilbehøret på overflater.
Magnetenes sterke trekkraft kan føre til at fingrene blir fastklemt.
Bruk
Igangsetting
▶ Beskytt måleverktøyet mot fuktighet og direkte sollys. Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger må du la måleverktøyet akklimatiseres og alltid foreta en nøyaktighetskontroll (se „Kontrollere måleverktøyets nøyaktighet“, Side 64) før du fortsetter arbeidet. Ved ekstreme temperaturer eller temperatursvingninger kan måleverktøyets presisjon svekkes. Pass på at måleverktøyet ikke utsettes for harde slag eller fall. Etter sterk ytre påvirkning på måleverktøyet bør du alltid kontrollere nøyaktigheten før du fortsetter arbeidet (se „Kontrollere måleverktøyets nøyaktighet“, Side 64). Slå av måleverktøyet når du transporterer det. Når det slås av, låses pendelenheten. Denne kan skades ved kraftige bevegelser.
Inn-/utkobling
For å slå på måleverktøyet skyver du av/på-bryteren (3) til stillingen "On" (for arbeid med pendellås) eller til stillingen
"bn" (for arbeid med automatisk nivellering).
Statusindikatoren (8) lyser. Måleverktøyet sender laserlinjer ut av åpningene (2) umiddelbart etter at det er slått på.
▶ Rett aldri laserstrålen mot personer eller dyr, og se ikke selv inn i laserstrålen, heller ikke fra større avstand.
For å slå av måleverktøyet skyver du av/på-bryteren (3) til stillingen "Off". Statusindikatoren (8) slukker. Når verktøyet slås av, låses pendelenheten.
Ikke gå fra måleverktøyet når det er slått på, og slå alltid av måleverktøyet etter bruk. Andre personer kan bli blendet av laserstrålen.
Hvis den maksimalt tillatte driftstemperaturen på 50 °C overskrides, slås verktøyet av, slik at laserdioden beskyttes. Etter avkjøling er måleverktøyet klart for bruk igjen og kan slås på.
Automatisk utkobling
Hvis ingen knapp på måleverktøyet trykkes inn i løpet av ca. 120 minutter, kobles måleverktøyet automatisk ut, slik at batteriene spares.
For å slå på måleverktøyet igjen etter den automatiske utkoblingen kan du skyve av/på-bryteren (3) til stillingen
"Off" og deretter slå på måleverktøyet igjen, eller du kan trykke én gang på knappen for vertikal modus (6) eller knappen for horisontal modus (7).
For å deaktivere automatisk utkobling holder du (med måleverktøyet slått på) knappen for horisontal modus (7) inne i minst 3 sekunder. Når automatisk utkobling er deaktivert, blinker laserlinjene kort som bekreftelse.
For å slå på den automatiske utkoblingen igjen, slår du måleverktøyet av og deretter på igjen.
Driftsmoduser
Måleverktøyet har flere driftsmoduser som du når som helst kan veksle mellom:
- Krysslinjemodus (se bilde C): gir en vannrett og en loddrett laserlinje.
- Horisontal modus (se bilde D): gir en vannrett laserlinje.
- Vertikal modus (se bilde E): gir en loddrett laserlinje. Etter at måleverktøyet er slått på, er det i krysslinjemodus. Med knappene for horisontal modus (7) og vertikal modus (6) kan du slå den vannrette og den loddrette laserlinjen på og av uavhengig av hverandre. Alle driftsmodusene kan velges både med automatisk nivellering og pendellås.
Automatisk nivellering
Arbeid med automatisk nivellering
Sett måleverktøyet på et vannrett, stabilt underlag. Fest det på den dreibare holderen (13) eller stativet (23).
For arbeid med automatisk nivellering skyver du av/på-bryteren (3) til stillingen "bn".
Automatisk nivellering utligner ujevnheter innenfor selvnivelleringsområdet på ±4° automatisk. Nivelleringen er avsluttet når laserlinjene ikke lenger beveger seg.
Hvis automatisk nivellering ikke er mulig, for eksempel hvis måleverktøyets posisjon er mer enn 4° fra vannrett posisjon, blinker laserstrålene raskt.
Du må da sette måleverktøyet horisontalt og vente til selvnivelleringen utføres. Når måleverktøyet befinner seg innenfor selvnivelleringsområdet på ±4° lyser laserstrålene kontinuerlig.
Ved vibrasjoner eller endring av plasseringen under drift blir måleverktøyet automatisk nivellert igjen. For å unngå feil på grunn av forskyvning av måleverktøyet må du kontrollere laserstrålenes plassering i forhold til referansepunkter.
Arbeide med pendellås
For arbeid med pendellås skyver du av/på-bryteren (3) til stillingen "On". Visningen for pendellås (9) lyser rødt, og laserlinjene blinker kontinuerlig langsomt.
Under arbeid med pendellås er den automatiske nivelleringen slått av. Du kan holde måleverktøyet fritt i hånden eller sette det på et skrått underlag. Laserstrålene blir ikke nivellert lenger og går ikke lenger nødvendigvis loddrett i forhold til hverandre.
Kontrollere måleverktøyets nøyaktighet
Faktorer som påvirker nøyaktigheten
Det er omgivelsestemperaturen som har størst innflytelse på nøyaktigheten. Spesielt temperaturforskjeller fra gulvet og oppover kan forstyrre laserstrålen.
For å minimere termisk påvirkning gjennom varme som stiger opp fra gulvet, anbefales bruk av måleverktøyet på et stativ. Hvis mulig bør du også sette måleverktøyet i midten av arbeidsflaten.
I tillegg til ekstern påvirkning kan også apparatspesifikk påvirkning (f.eks. fall eller harde slag) føre til avvik. Kontroller derfor alltid nivelleringsnøyaktigheten før du starter arbeidet.
Kontroller først nøyaktigheten til høyde- og nivelleringsnøyaktigheten til den vannrette laserlinjen, deretter nivelleringsnøyaktigheten til den loddrette laserlinjen.
Dersom måleverktøyet ved en kontroll overskrider maksimalt avvik, må det repareres av et Bosch-serviceverksted.

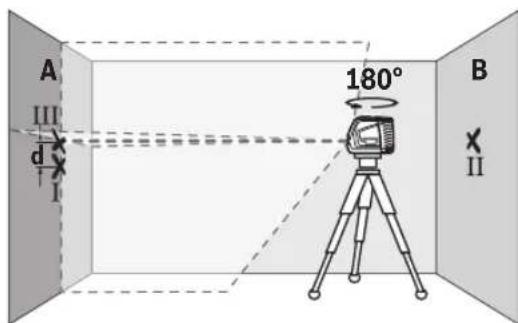

Kontrollere høydenøyaktigheten til den vannrette linjen
Når du skal kontrollere, trenger du en fri målestrekning på 5 m med fast underlag mellom to vegger A og B.
- Monter måleverktøyet nær veggen A på holderen eller på et stativ, eller sett det på et fast, plant underlag. Slå på måleverktøyet i modus med automatisk nivellering, og velg krysslinjemodus.

- Rett laseren mot den nære veggen A, og la måleverktøyet nivelleres. Marker midten av punktet der laserlinjene krysser hverandre på veggen (punkt I).

- Drei måleverktøyet 180°, la det nivelleres og marker skjæringspunktet til laserlinjene på veggen B tvers overfor (punkt II).
- Plasser måleverktøyet nær veggen B uten å dreie det, slå det på og la det nivelleres.

Juster høyden på måleverktøyet (ved hjelp av stativet eller eventuelt ved å legge noe under) slik at skjæringspunktet til laserlinjene nøyaktig treffer det tidligere markerte punktet II på veggen B.

- Drei måleverktøyet 180° uten å endre høyden til stativet. Rett det mot veggen A. Den loddrette laserlinjen skal gå gjennom det tidligere markerte punktet I. La måleverktøyet nivelleres, og marker skjæringspunktet til laserlinjene på veggen A (punkt III).
- Differansen d mellom de to markerte punktene I og III på veggen A er det faktiske høydeavviket til måleverktøyet. På målestrekningen på 2 × 5 m = 10 m er maks. tillatt avvik: 10 m × ±0,3 mm/m = ±3 mm. Differansen d mellom punktene I og III kan dermed være maks. 3 mm.
Kontrollere nivelleringsnøyaktigheten til den vannrette linjen
For å kontrollere trenger du en ledig flate på ca. 5 × 5 m.
Monter måleverktøyet i midten mellom veggene A og B på holderen eller på et stativ (tilbehør), eller sett det på et fast, plant underlag. Slå på måleverktøyet i modus med automatisk nivellering, og velg horisontal modus. La måleverktøyet nivelleres.

2,5 m fra måleverktøyet markerer du på begge vegger midten på laserlinjen (punkt I på vegg A og punkt II på vegg B).

- Sett måleverktøyet dreid 180° 5 m unna og la det nivellere inn.
- Juster høyden på måleverktøyet (ved hjelp av stativet eller eventuelt ved å legge noe under) slik at midten på laserlinjen nøyaktig treffer det tidligere markerte punktet II på veggen B.
- På veggen A markerer du midten på laserlinjen som punkt III (loddrett over eller under punkt I).
- Differansen d mellom de to markerte punktene I og III på veggen A er det faktiske avviket til måleverktøyet fra vannrett posisjon.
På målestrekningen på 2 × 5 m = 10 m er maks. tillatt avvik: 10 m × ±0,3 mm/m = ±3 mm. Differansen d mellom punktene I og III kan dermed være maks. 3 mm.
Kontrollere nivelleringsnøyaktigheten til den loddrette linjen
Når du skal kontrollere, trenger du en døråpning der det (på fast underlag) er minst 2,5 m plass på begge sider av døren.
- Sett måleverktøyet på et fast, jevnt underlag (ikke på et stativ) 2,5 m fra døråpningen. Slå på måleverktøyet i modus med automatisk nivellering. Velg vertikal modus, og la måleverktøyet nivelleres.

- Marker midten av den loddrette laserlinjen nede i døråpningen (punkt I), i en avstand på 5 m på den andre
siden av døråpningen (punkt II) og i den øvre kanten av døråpningen (punkt III).

- Plasser måleverktøyet på den andre siden av døråpningen rett etter punktet II. La måleverktøyet nivelleres, og rett inn den loddrette laserlinjen slik at midten av den går nøyaktig gjennom punktene I og II.
- Marker midten av laserlinjen i den øvre kanten av døråpningen som punkt IV.
- Differansen d mellom de to markerte punktene III og IV er det faktiske avviket til måleverktøyet fra loddrett posisjon.
- Mål høyden på døråpningen.
Du beregner maks. tillatt avvik på følgende måte: dobbel høyde på døråpningen × 0,3 mm/m Eksempel: Ved en høyde på døråpningen på 2 m kan maksimalt avvik være
2 × 2 m × ±0,3 mm/m = ±1,2 mm. Punktene III og IV kan dermed maksimalt ligge maksimalt 1,2 mm fra hverandre.
Arbeidshenvisninger
Bredden til laserlinjen endrer seg med avstanden.
Arbeide med lasermåltavlen
Lasermåltavlen (20) forbedrer laserstrålens synlighet ved ugunstige forhold og større avstander.
Den reflekterende delen av lasermåltavlen (20) forbedrer laserlinjens synlighet. Den transparente delen gjør at laserlinjen kan ses også fra baksiden av lasermåltavlen.
Arbeide med stativet (tilbehør)
Et stativ gir et stabilt måleunderlag som kan justeres i høyden. Sett måleverktøyet med 1/4"-stativfestet (5) på gjengene til stativet (23) eller et vanlig fotostativ. For feste på et vanlig stativ bruker du 5/8"-stativfestet (4). Skru fast måleverktøyet med stativets festeskrue.
Grovjuster stativet før du slår på måleverktøyet.
Ved hjelp av universalholderen (19) kan du feste måleverktøyet for eksempel på loddrette flater eller magnetiserbare materialer. Universalholderen er også egnet som gulvstativ og gjør det lettere å justere høyden til måleverktøyet.
▶ Hold fingrene unna baksiden på det magnetiske tilbehøret når du fester tilbehøret på overflater.
Magnetenes sterke trekkraft kan føre til at fingrene blir fastklemt.
Grovjuster universalholderen (19) før du slår på måleverktøyet.
Lasersiktebrille (tilbehør)
Lasersiktebrillen filtrerer ut omgivelseslyset. Dermed virker lyset til laseren sterkere for øyet.
▶ Bruk ikke lasersiktebrillene (tilbehør) som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men de beskytter ikke mot laserstråling.
▶ Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
Arbeidseksempler (se bilde F-H)
Du finner eksempler på bruksmuligheter for måleverktøyet på illustrasjonssidene.
Service og vedlikehold
Vedlikehold og rengjøring
Sørg for at måleverktøyet alltid er rent.
Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler.
Rengjør spesielt flatene på utløpsåpningen til laseren regelmessig. Vær oppmerksom på lo.
Måleverktøyet må bare lagres og transporteres i beskyttelsesvesken (21) som følger med.
Send inn måleverktøyet i beskyttelsesvesken (21) ved behov for reparasjon.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com
Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
