| Тип продукта | Лазерный нивелир с перекрестными линиями |
| Бренд | Bosch |
| Модель | GLL 2-10 G Professional |
| Размеры (Д x Ш x В) | 124 x 64 x 100 мм |
| Вес | 0,38 кг (с батареями) |
| Питание | 2 щелочные батарейки AA 1,5 В |
| Типичное время работы | 12 часов (с щелочными батарейками) |
| Дальность | До 10 м (без приемника) |
| Класс лазера | 2 (EN 60825-1) |
| Длина волны | 635 нм, красный |
| Точность | ± 0,5 мм/м |
| Функции | Горизонтальная и вертикальная линии, автоматическое выравнивание, маятниковый режим |
| Диапазон автоматического выравнивания | ± 4° |
| Степень защиты | IP54 (защита от пыли и брызг) |
| Рабочая температура | от -10 °C до +45 °C |
| Температура хранения | от -20 °C до +70 °C |
| Уход и очистка | Протирайте мягкой сухой тканью. Не используйте абразивные средства. |
| Безопасность | Не смотрите прямо в лазерный луч. При необходимости используйте защитные очки. |
| Запасные части и ремонтопригодность | Стандартные батарейки AA. Ремонт в авторизованном сервисном центре Bosch. Опционально доступен сетевой адаптер. |
| Общая информация | Использование внутри и снаружи помещений (с приемником). Крепление 1/4 дюйма. |
Часто задаваемые вопросы - GLL 2-10 G Professional BOSCH
Вопросы пользователей о GLL 2-10 G Professional BOSCH
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Лазерный уровень в формате PDF бесплатно! Найдите своё руководство GLL 2-10 G Professional - BOSCH и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. GLL 2-10 G Professional бренда BOSCH.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GLL 2-10 G Professional BOSCH
Оригинальное руководство по
эксплуатации
Только для стран Евразийского экономического союза (Таможенного союза)
В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.
Информация о стране происхождения указана на корпусе изделия и в приложении.
Дата изготовления указана на последней странице обложки Руководства или на корпусе изделия.
Контактная информация относительно импортера содержится на упаковке.
Срок службы изделия
Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).
Перечень критических отказов и ошибочные действия персонала или пользователя
– не использовать при появлении дыма непосредственно из корпуса изделия; – не использовать на открытом пространстве во время дождя (в распыляемой воде); – не включать при попадании воды в корпус.
Критерии предельных состояний
- поврежден корпус изделия
Тип и периодичность технического обслуживания
Рекомендуется очищать инструмент от пыли после каждого использования.
Хранение
- Инструмент необходимо хранить в сухом месте, вдали от источников повышенных температур и воздействия солнечных лучей. При хранении следует избегать резких перепадов температур. Если инструмент поставляется в мягкой сумке или пластиковом кейсе, рекомендуется хранить его в этой защитной упаковке. Подробные требования к условиям хранения указаны в ГОСТ 15150-69 (Условие 1).
Транспортировка
При транспортировке категорически не допускается падение и любые механические воздействия на упаковку. При погрузке и разгрузке не допускается использование техники, работающей по принципу зажима упаковки. Подробные требования к условиям транспортировки указаны в ГОСТ 15150-69 (Условие 5).
Указания по технике безопасности

Для обеспечения безопасной и надежной работы с измерительным инструментом необходимо прочитать и соблюдать все инструкции. Использование измерительного инструмента не в соответствии с настоящими указаниями может привести к повреждению встроенных защитных механизмов. Никогда не изменяйте предупредительные таблички на измерительном инструменте. Хорошо сохраните эти инструкции и передавайте их вместе с инструментом при его передаче другому лицу.
Осторожно: применение инструментов для обслуживания, юстировки или процедур техобслуживания, кроме указанных здесь, может привести к опасному воздействию излучения. Измерительный инструмент поставляется с предупредительной табличкой лазерного излучения (показана на странице с изображением инструмента). Если текст таблички не на вашем родном языке, перед первым запуском в эксплуатацию заклейте ее наклейкой на вашем родном языке, которая входит в комплект поставки.
- Не направляйте луч лазера на людей или животных и не смотрите на прямой или отраженный луч лазера. Этот луч может ослепить людей, стать причиной несчастного случая или повредить глаза.

В случае попадания лазерного луча в глаз необходимо намеренно закрыть глаза и немедленно отвернуться от луча.
Не изменяйте ничего в лазерном устройстве.
Не используйте очки для работы с лазерным инструментом (принадлежность) в качестве защитных очков. Очки для работы с лазерным инструментом обеспечивают лучшее распознавание лазерного луча, но не защищают от лазерного излучения.
Не используйте очки для работы с лазерным инструментом (принадлежность) в качестве солнцезащитных очков или за рулем. Очки для работы с лазером не обеспечивают защиту от УФ-излучения и мешают правильному цветовосприятию.
112 | Русский
Ремонт измерительного инструмента разрешается выполнять только квалифицированному персоналу и только с использованием оригинальных запчастей. Этим обеспечивается безопасность измерительного инструмента. ▶ Не позволяйте детям пользоваться лазерным измерительным инструментом без присмотра. Дети могут по неосторожности ослепить себя или посторонних людей. ▶ Не работайте с измерительным инструментом во взрывоопасной среде, поблизости от горючих жидкостей, газов и пыли. В измерительном инструменте могут образоваться искры, от которых может воспламениться пыль или пары.

Не устанавливайте измерительный инструмент и магнитные принадлежности вблизи имплантантов и прочих медицинских аппаратов, напр., кардиостимуляторов и инсулиновых насосов. Магниты измерительного инструмента и принадлежности создают поле, которое может отрицательно влиять на работу имплантантов и медицинских аппаратов.
▶ Держите измерительный инструмент и магнитные принадлежности вдали от магнитных носителей данных и от приборов, чувствительных к магнитному полю. Воздействие магнитов измерительного инструмента и принадлежностей может привести к необратимой потере данных.
Описание продукта и услуг
Пожалуйста, соблюдайте иллюстрации в начале руководства по эксплуатации.
Применение по назначению
Настоящий измерительный прибор предназначен для построения и контроля горизонтальных и вертикальных линий.
Измерительный инструмент пригоден для работы внутри помещений и на открытом воздухе.
Данный продукт является потребительским лазерным изделием в соответствии с EN 50689.
Изображенные составные части
Нумерация представленных составных частей выполнена по изображению измерительного инструмента на странице с иллюстрациями.
(1) Предупредительная табличка лазерного излучения (2) Отверстие для выхода лазерного луча (3) Выключатель (4) Гнездо под штатив 5/8" (5) Гнездо под штатив 1/4" (6) Кнопка вертикального режима работы
(7) Кнопка горизонтального режима работы (8) Индикатор состояния (9) Индикатор фиксатора маятника (10) Серийный номер (11) Крышка батарейного отсека (12) Фиксатор крышки батарейного отсека (13) Поворотное крепление (RM 1) (14) Направляющая рейка (15) Магнит (16) Продолговатое крепежное отверстие (17) Направляющий паз (18) Потолочный кронштейн (ВМ 3) (19) Универсальное крепление (ВМ 1) (20) Визирная марка для лазерного луча (21) Защитный чехол (22) Очки для работы с лазерным инструментом (23) Штатив (ВТ 150) (24) Телескопический шест (ВТ 350)
a) Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей см. в нашей программе принадлежностей.
Технические данные
| Линейный лазерный нивелир | GLL 2-10 G |
| Товарный номер | 3 601 K63 P.. |
| Рабочий диапазон 1 | 10 м |
| Точность нивелирования 2)(C) | ± 0,3 мм/м |
| Диапазон самонивелирования | ± 4° |
| Время нивелирования < 4 с | |
| Рабочая температура -10 °C ... +50 °C | |
| Температура хранения -20 °C ... +70 °C | |
| Макс. высота применения над реперной высотой | 2000 м |
| Относительная влажность воздуха не более | 90 % |
| Степень загрязненности согласно IEC 61010-1 | 2 D) |
| Класс лазера 2 | |
| Тип лазера 500–540 нм, < 10 мВт | |
| Cs | 10 |
| Расхождение 50 × 10 мрад(полный угол) | |
| Гнездо под штатив 1/4"; 5/8" | |
| Батареи 3 × 1,5 B LR6 (AA) | |
| Продолжительность работы в зависимости от режима работы B) | |
| – Режим перекрестных линий | 6 ч |
| – Линейный режим 12 ч | |
| Масса согласно EPTA-Procedure 01:2014 | 0,49 кг |
| Размеры (длина × ширина × высота) | 112 × 55 × 106 мм |
| Степень защиты IP 54 (с защитой от пыли и брызг воды) | |
A) Рабочий диапазон может уменьшаться вследствие неблагоприятных окружающих условий (например, прямых солнечных лучей). B) При 20-25°C. C) Для указанных значений условия окружающей среды должны быть в диапазоне от нормальных до благоприятных (например, отсутствие вибрации, тумана, дыма, прямых солнечных лучей). После сильных перепадов температуры возможны отклонения в точности. D) Обычно присутствует только непроводящее загрязнение. Однако, как правило, возникает временная проводимость, вызванная конденсацией. Однозначная идентификация измерительного инструмента возможна по серийному номеру (10) на заводской табличке.
Сборка
Вставка/замена батареек
В измерительном инструменте рекомендуется использовать щелочно-марганцевые батарейки.
Чтобы открыть крышку батарейного отсека (11), нажмите на фиксатор (12) и снимите крышку батарейного отсека. Вставьте батарейки.
Следите при этом за правильным направлением полюсов в соответствии с изображением с внутренней стороны батарейного отсека.
Если батарейки начинают садиться, яркость лазерных линий медленно снижается.
Если батарейки почти сели, индикатор состояния (8) мигает зеленым светом. После начала мигания измерительный инструмент может работать еще около 1 часа.
В дополнение к этому лазерные линии мигают прибл. 5 с с интервалом в 10 мин.
Если батареи сели, лазерные линии мигают еще один раз перед отключением измерительного инструмента.
Меняйте сразу все батарейки одновременно. Используйте только батарейки одного производителя и одинаковой емкости.
Извлекайте батарейки из измерительного инструмента, если продолжительное время не будете работать с ним. При длительном хранении в измерительном инструменте возможна коррозия и саморазрядка батареек.
Работа с поворотным креплением RM 1 (см. рис. А–В)
С помощью поворотного крепления (13) измерительный инструмент можно разворачивать на 360°. Это позволяет точно настроить лазерные линии, контролируя изменение положения измерительного инструмента.
Приставьте измерительный инструмент направляющим пазом (17) к направляющей рейке (14) поворотного крепления (13) и вставьте измерительный инструмент до упора на поворотную платформу.
Для снятия потяните измерительный инструмент в обратном направлении с поворотного крепления.
Возможности позиционирования поворотного крепления:
– стоя на ровной поверхности, – прикручено к вертикальной плоскости, – в соединении с потолочной скобой (18) в подвешенном состоянии на металлической потолочной рейке, – прикреплено магнитами (15) к металлической поверхности. ▶ При фиксации принадлежности к поверхностям держите пальцы вдали от задней части магнитной принадлежности. В результате сильного магнитного притяжения может произойти защемление пальцев.
Работа с инструментом
Включение инструмента
Защищайте измерительный инструмент от влаги и прямых солнечных лучей. ▶ Не подвергайте измерительный инструмент воздействию экстремальных температур и температурных перепадов. Например, не оставляйте его на длительное время в автомобиле. При значительных колебаниях температуры сначала дайте температуре измерительного инструмента стабилизироваться, и прежде чем продолжать работать с инструментом, всегда проверяйте его точность (см. „Контроль точности измерительного инструмента“, Страница 114). Экстремальные температуры и температурные перепады могут отрицательно влиять на точность измерительного инструмента. Избегайте сильных толчков и падения измерительного инструмента. После сильных внешних воздействий на измерительный инструмент рекомендуется проверить его точность, прежде чем продолжать работать с инструментом (см. „Контроль точности измерительного инструмента“, Страница 114). ▶ При транспортировке выключайте измерительный инструмент. При выключении блокируется маятниковый механизм, который иначе при сильных движениях может быть поврежден.
Включение/выключение
Чтобы включить измерительный инструмент, передвиньте выключатель (3) в положение «On» (для рабо-
ты с блокировкой маятника) или в положение « 5» (для работы с автоматическим нивелированием). Индикатор состояния (8) загорается. Сразу же после включения измерительный инструмент излучает из отверстий для выхода лазерного луча (2) лазерные линии.
▶ Не направляйте лазерный луч на людей или животных и не смотрите сами в лазерный луч, в том числе и с большого расстояния.
Чтобы выключить измерительный инструмент, передвиньте выключатель (3) в положение «Off». Индикатор состояния (8) гаснет. При выключении маятниковый механизм блокируется.
▶ Не оставляйте измерительный инструмент без присмотра и выключайте измерительный инструмент после использования. Другие лица могут быть ослеплены лазерным лучом.
При превышении предельно допустимой рабочей температуры в 50 °C происходит выключение для защиты лазерного диода. После охлаждения измерительный инструмент опять готов к работе и может быть снова включен.
Автоматическое отключение
Если в течение прибл. 120 мин. на измерительном инструменте не будет нажата ни одна кнопка, измерительный инструмент автоматически выключится для экономии заряда батарей.
Чтобы снова включить измерительный инструмент после автоматического выключения, можно либо перевести выключатель (3) в положение «Выкл.», а затем снова включить инструмент, либо один раз нажать кнопку вертикального (6) или горизонтального (7) режима работы лазера.
Чтобы отключить функцию автоматического выключения, при включенном измерительном инструменте удерживайте кнопку горизонтального режима (7) нажатой не менее 3 секунд. Если автоматическое выключение отключено, лазерные лучи коротко мигнут для подтверждения.
Указание: При превышении рабочей температуры 45 °C автоматическое выключение отключить невозможно.
Чтобы активировать автоматическое выключение, выключите измерительный инструмент и снова включите его.
Режимы работы
Измерительный инструмент имеет несколько режимов работы, которые можно переключать в любой момент:
- Режим перекрестных линий (см. рис. С): инструмент излучает одну горизонтальную и одну вертикальную лазерную линию. – Горизонтальный режим (см. рис. D): инструмент излучает одну горизонтальную лазерную линию. – Вертикальный режим (см. рис. E): инструмент излучает одну вертикальную лазерную линию.
После включения измерительный инструмент находится в режиме перекрестных линий. С помощью кнопок горизонтального (7) и вертикального (6) режима вы можете независимо друг от друга включать и выключать проецирование горизонтальных и вертикальных лазерных лучей.
Все режимы работы можно использовать с автоматическим нивелированием и с блокировкой маятника.
Автоматическое нивелирование
Работа с автоматическим нивелированием
Установите измерительный инструмент на прочное горизонтальное основание или закрепите его на поворотном креплении (13) или на штативе (23).
Для работы с автоматическим нивелированием переведите выключатель (3) в положение «2».
Функция автоматического нивелирования компенсирует неровности в пределах диапазона автоматического нивелирования ±4°. Нивелирование завершено, как только лазерные линии перестанут перемещаться.
Если автоматическое нивелирование невозможно, например, из-за того, что поверхность, на которой установлен измерительный инструмент, отклоняется от горизонтали более чем на 4°, лазерные лучи мигают в быстром темпе.
В таком случае установите измерительный инструмент горизонтально и дождитесь окончания автоматического самонивелирования. После того, как измерительный инструмент войдет в диапазон автоматического нивелирования ±4°, лазерные лучи начнут непрерывно светиться.
При сотрясениях или изменениях положения во время работы измерительный инструмент автоматически самонивелируется. После нивелирования проверьте положение лазерных лучей относительно реперных точек, чтобы избежать ошибок из-за смещения измерительного инструмента.
Работа с блокировкой маятника
Для работы с блокировкой маятника передвиньте выключатель (3) в положение «On». Индикатор блокировки маятника (9) горит красным, и лазерные линии непрерывно мигают в медленном темпе.
При работе с блокировкой маятника автоматическое нивелирование выключено. Измерительный инструмент можно держать на весу в руке или поставить на наклонное основание. При этом лазерные лучи больше не нивелируются и не обязательно образуют перпендикуляр.
Контроль точности измерительного инструмента
Факторы, влияющие на точность
Наибольшее влияние на точность оказывает окружающая температура. В особенности температурные перепады, возникающие по мере удаления от почвы, могут стать причиной отклонения лазерного луча.
Мы рекомендуем использовать измерительный инструмент на штативе, чтобы свести к минимуму воздействие тепла, исходящего снизу. Кроме того, устанавливайте измерительный инструмент, по возможности, в середине рабочей поверхности.
мерительный инструмент, по возможности, в середине рабочей поверхности.
Наряду с внешними воздействиями, специфические для инструмента воздействия (например, падения или сильные удары) также могут приводить к отклонениям. Поэтому всегда перед началом работы проверяйте точность нивелирования.
Проверяйте сначала точность по высоте и точность нивелирования горизонтальной лазерной линии, а затем точность нивелирования вертикальной лазерной линии. Если во время одной из проверок измерительный инструмент превысит максимально допустимое отклонение, отдайте его в ремонт в сервисную мастерскую Bosch.

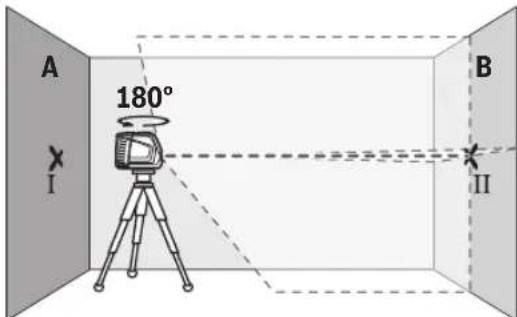

Проверка точности горизонтальной линии по высоте
Для контроля необходим свободный отрезок 5 м на прочном грунте между стенами А и В.
– Монтируйте измерительный инструмент вблизи стены А на держателе или штативе или установите его на прочное, ровное основание. Включите измерительный инструмент для работы с автоматическим нивелированием и выберите режим перекрестных линий.

– Направьте лазер на ближнюю стену А и дайте измерительному инструменту нивелироваться. Отметьте середину точки, в которой лазерные линии пересекаются на стене (точка I).

– Поверните измерительный инструмент на 180°, подождите, пока он не произведет самонивелирование, и отметьте точку перекрещивания лазерных линии на противоположной стене В (точка II).
– Установите измерительный инструмент – не поворачивая его – вблизи стены В, включите его и дайте ему время нивелироваться.

– Настройте измерительный инструмент по высоте (с помощью штатива или подкладок) так, чтобы точка перекрещивания лазерных линий точно совпала с ранее отмеченной точкой II на стене В.

- Поверните измерительный инструмент на 180°, не изменяя высоты. Направьте инструмент на стену А так, чтобы вертикальная лазерная линия проходила через уже отмеченную точку I. Подождите, пока инструмент не закончит самонивелирование, и отметьте точку перекрещивания лазерных линий на стене А (точка III).
– Расстояние d между двумя обозначенными точками I и III на стене A отражает фактическое отклонение измерительного инструмента по высоте.
На участке 2 × 5 м = 10 м максимально допустимое отклонение составляет:
10 м × ±0,3 мм/м = ±3 мм. Таким образом, расстояние d между точками I и III не должно превышать макс. 3 мм.
Проверка точности нивелирования горизонтальной линии
Для проверки требуется свободная поверхность прибл. 5 × 5 м.
– Монтируйте измерительный инструмент посередине между стенами А и В на держателе или штативе, или установите его на прочное, ровное основание. Включите измерительный инструмент для работы с автоматическим нивелированием и выберите горизонтальный режим. Дайте измерительному инструменту само-нивелироваться.

- Обозначьте на расстоянии 2,5 м от измерительного инструмента середину лазерного луча на обеих стенах (точка I на стене А и точка II на стене В).

- Установите повернутый на 180° измерительный инструмент на расстоянии 5 м и дайте ему самонивелироваться. – Выровняйте измерительный инструмент по высоте таким образом (с помощью штатива или подложив что-нибудь по него), чтобы центр лазерной линии точно попадал на предварительно обозначенную на стене В точку II. – Обозначьте на стене А середину лазерной линии в качестве точки III (вертикально над или под точкой I).
- Расстояние d между двумя обозначенными точками I и III на стене A отражает фактическое отклонение измерительного инструмента от горизонтали.
На участке 2 × 5 м = 10 м максимально допустимое отклонение составляет:
10 м × ±0,3 мм/м = ±3 мм. Таким образом, расстояние d между точками I и III не должно превышать макс. 3 мм.

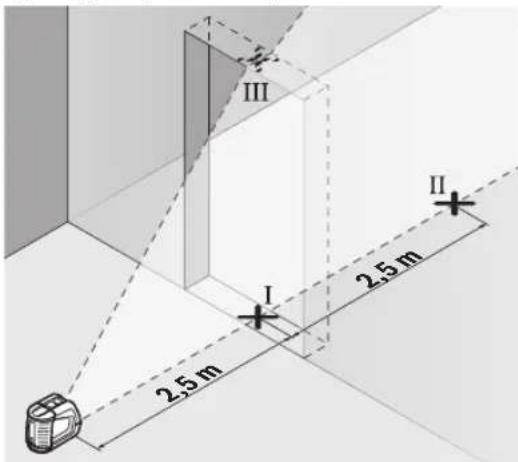

Проверка точности нивелирования вертикальной линии
Для проверки Вам требуется проем двери, в обе стороны от которого (на прочном полу) есть свободное пространство длиной не менее 2,5 м.
– Установите измерительный инструмент на расстоянии 2,5 м от дверного проема на прочное, ровное основание (не на штатив). Включите измерительный инструмент для работы с автоматическим нивелированием. Выберите вертикальный режим и дайте измерительному инструменту самонивелироваться.
– Отметьте середину вертикальной линии на полу в проеме двери (точка I), на расстоянии в 5 м с другой стороны проема двери (точка II), а также по верхнему краю проема двери (точка III).

– Установите измерительный инструмент по другую сторону дверного проема прямо позади точки II. Дайте измерительному прибору самонивелироваться и направьте его вертикальные лазерные лучи так, чтобы их середины проходили точно через точки I и II. – Пометьте середину лазерного луча на верхнем крае дверного проема как точку IV. – Расстояние d между двумя обозначенными точками III и IV отображает фактическое отклонение измерительного инструмента от вертикали. - Измерьте высоту проема двери.

Максимально допустимое отклонение рассчитывается следующим образом:
двойная высота дверного проема × 0,3 мм/м
Пример: при высоте дверного проема в 2 м максимальное отклонение может составлять
2 × 2 м × ±0,3 мм/м = ±1,2 мм. Точки III и IV должны находиться при обоих измерениях на расстоянии максимум 1,2 мм друг от друга.
Указания по применению
- Используйте всегда только середину лазерной линии для отметки. Ширина лазерной линии изменяется по мере удаления.
- Используйте всегда только середину лазерной линии для отметки. Ширина лазерной линии изменяется по мере удаления.
Работы с визирной маркой
Визирная марка (20) улучшает видимость лазерного луча при неблагоприятных условиях и на больших расстояниях.
Отражающая поверхность визирной марки (20) улучшает видимость лазерной линии, на прозрачной поверхности лазерную линию также видно с тыльной стороны визирной марки.
Работа со штативом (принадлежность)
Штатив обеспечивает стабильную, регулируемую по высоте опору для измерений. Поставьте измерительный инструмент гнездом под штатив 1/4" (5) на резьбу штатива (23) или обычного фотоштатива. Для установки на обычный строительный штатив используйте гнездо под штатив 5/8" (4). Зафиксируйте измерительный инструмент с помощью крепежного винта штатива.
Предварительно выровняйте штатив, прежде чем включать измерительный инструмент.
Фиксация с помощью универсального крепления (принадлежность) (см. рис. F)
С помощью универсального крепления (19) можно закрепить измерительный инструмент, например, на вертикальных поверхностях или на поверхностях из магнитных материалов. Универсальное крепление можно также использовать в качестве подставки. Оно облегчает выравнивание инструмента по высоте.
▶ При фиксации принадлежности к поверхностям держите пальцы вдали от задней части магнитной принадлежности. В результате сильного магнитного притяжения может произойти защемление пальцев.
Предварительно выровняйте универсальное крепление (19), прежде чем включать измерительный инструмент.
Очки для работы с лазерным инструментом (принадлежность)
Лазерные очки отфильтровывают окружающий свет. Поэтому свет лазера кажется более ярким для зрительного восприятия.
▶ Не используйте очки для работы с лазерным инструментом (принадлежность) в качестве защитных очков. Очки для работы с лазерным инструментом обеспечивают лучшее распознавание лазерного луча, но не защищают от лазерного излучения.
▶ Не используйте очки для работы с лазерным инструментом (принадлежность) в качестве солнцезащитных очков или за рулем. Очки для работы с лазером не обеспечивают защиту от УФ-излучения и мешают правильному цветовосприятию.
Примеры возможных видов работы (см. рис. F-H)
Примеры возможных применений измерительного инструмента приведены на страницах с рисунками.
Техобслуживание и сервис
Техобслуживание и очистка
Содержите измерительный инструмент постоянно в чистоте.
Никогда не погружайте измерительный инструмент в воду или другие жидкости.
Вытирайте загрязнения сухой и мягкой тряпкой. Не используйте какие-либо чистящие средства или растворители.
Очищайте регулярно особенно поверхности у выходного отверстия лазера и следите при этом за отсутствием ворсинок.
Обязательно храните и транспортируйте измерительный инструмент в защитной сумке (21).
На ремонт отправляйте измерительный инструмент в защитном чехле (21).
Сервис и консультирование по вопросам применения
Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Изображения с пространственным разделением деталей и информацию по запчастям можно посмотреть также по адресу:
www.bosch-pt.com
Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с удовольствием ответит на все Ваши вопросы относительно нашей продукции и ее принадлежностей.
Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.
Для региона: Россия, Беларусь, Казахстан, Украина
Гарантийное обслуживание и ремонт электроинструмента, с соблюдением требований и норм изготовителя, производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.
Россия
Уполномоченная изготовителем организация:
ООО «Роберт Бош» Вашутинское шоссе, вл. 24
141400, г. Химки, Московская обл.
Тел.: +7 800 100 8007
E-Mail: info.powertools@ru.bosch.com
www.bosch-pt.ru
118 | Українська
Дополнительные адреса сервисных центров вы найдете по ссылке:
Отслужившие свой срок измерительные инструменты, принадлежности и упаковку следует сдавать на экологически чистую рекуперацию отходов.

Не выбрасывайте измерительные инструменты и батарейки в бытовой мусор!
Только для стран-членов ЕС:
В соответствии с европейской директивой 2012/19/EU об отработанных электрических и электронных приборах и ее преобразованием в национальное законодательство вышедшие из употребления измерительные инструменты и в соответствии с европейской директивой 2006/66/EC дефектные или отслужившие свой срок аккумуляторные батареи/батарейки должны собираться раздельно и сдаваться на экологически чистую рекуперацию.
При неправильной утилизации отработанные электрические и электронные приборы могут оказать вредное воздействие на окружающую среду и здоровье человека из-за возможного присутствия в них опасных веществ.
Українська
(20) Лазерная целевая пластина a)
(21) Защитный чехол
Линейный лазер GLL 2-10 G
(19) Универсальная стойка (ВМ 1) 3)
Ввод в эксплуатацию
На расстоянии 2 × 5 м = 10 м максимально допустимое отклонение e:
На расстоянии 2 × 5 м = 10 м максимально допустимое отклонение e:
Факс: +40 212 331 313
Электронная почта: BoschServiceCenterBG@ro.bosch.com
| Димензии (должина × ширина × висина) | 112 × 55 × 106 mm |
