Hogyan kapcsoljam be a Bosch GLL 2-10 G Professional lézer szintezőt?

Helyezzen be két AA elemet az elemtartóba. Nyomja meg a ház oldalán található be-/kikapcsoló gombot. A lézer bekapcsol és megkezdi az automatikus szintezést.

Mit tegyek, ha a lézer villog vagy nem kapcsol be?

Ellenőrizze az elemek helyes polaritását és töltöttségi állapotát. Szükség esetén cserélje ki az elemeket. Győződjön meg arról, hogy a lézer szintező stabil felületen van.

Hogyan használjam a keresztvonal funkciót?

A készülék automatikusan vetít egy vízszintes és egy függőleges vonalat. A módok közötti váltáshoz nyomja meg a vonalkiválasztó gombot, amíg a kívánt kombinációt nem kapja.

Mi a Bosch GLL 2-10 G pontossága?

A pontosság ± 0,5 mm/m. Ez azt jelenti, hogy a mért távolság minden méterénél maximum 0,5 mm eltérés lehetséges.

Használhatom ezt a lézer szintezőt kültéren?

Igen, de a hatótáv csökken erős napsütésben. Kültéri használathoz ajánlott Bosch lézer vevőt (nem tartozék) használni, amivel akár 50 m-ig is érzékelhető.

Hogyan tisztítsam a lézer szintezőt?

Puha, száraz kendővel törölje le a felületeket. Soha ne használjon nedves kendőt, súrolószereket vagy oldószereket. Óvja a lézer kilépőablakait.

Mit jelent a lézer gyors villogása?

A gyors villogás azt jelzi, hogy a készülék ingamód kikapcsolva állapotban van (dőlésszög az automatikus szintezési tartományon kívül) vagy az elemek gyengék. Ellenőrizze az elemek állapotát és állítsa be a tájolást.

Hogyan szállítsam biztonságosan a lézer szintezőt?

Használja a mellékelt szállító tokot. Hosszabb tárolás előtt vegye ki az elemeket. Kerülje az ütéseket és a szélsőséges hőmérsékleteket.

Hol találok pótalkatrészeket?

Az elemek kereskedelmi forgalomban kaphatók. Speciális alkatrészekért (pl. állvány, hálózati adapter) forduljon Bosch hivatalos viszonteladóhoz vagy a Bosch ügyfélszolgálathoz.

Hogyan állítsam be a lézer szintező pontosságát?

A lézer szintező gyárilag kalibrált, és nem igényel felhasználói beállítást. Ha a pontosság a tűréshatáron kívül esik, ellenőriztesse a készüléket egy Bosch által jóváhagyott szervizközpontban.

HASZNÁLATI ÚTMUTATÓ GLL 2-10 G Professional BOSCH

Eredeti használati utasítás

Magyar ....Oldal 104

Русский...... Страница 111

Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a mérőműszert. Ha a mérőműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a mérőműszerbe

felelően használja, ez befolyással lehet a mérőműszerbe

beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a mérőműszeren található figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRŐMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.

Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülésekhez vezethet. A mérőműszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérőműszernek az ábrák oldalán látható ábráján meg van jelölve). Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címkével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra, és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat, és megsértheti az érintett személy szemét.

▶ Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.

▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.

A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.

A lézeres keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy közúti közlekedéshez. A lézeres keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen, és csökkenti a színfelismerési képességet.

A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérőműszer biztonságos berendezés maradjon.

▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres mérőműszert. Azok saját magukat vagy más személyeket akaratlanul is elvakíthatnak.

▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gőzöket meggyújthatják.

Ne vigye a mérőműszert és a mágneses tartozékokat implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzulinpumpák közelébe. A mérőműszer és a tartozékok mágnesei olyan mezőt hoznak létre, amely negatív befolyással lehet az implantátumok és orvosi készülékek működésére.

Tartsa távol a mérőműszert és a mágneses tartozékokat a mágneses adathordozóktól és a mágneses mezőkre érzékeny készülékektől. A mérőműszer és a tartozékok mágnesének hatására visszaállíthatatlan adatveszteségek léphetnek fel.

A mérőműszer és a tartozékok mágnesének hatására visszaállíthatatlan adatveszteségek léphetnek fel.

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

A mérőműszer vízszintes és függőleges vonalak meghatározására és ellenőrzésére szolgál.

A mérőműszer mind zárt helyiségekben, mind a szabadban használható.

Ez az EN 50689 szabványnak megfelelő termék kiskereskedelemben kapható lézergyártmány.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tartalmazó oldalon.

(1) Lézerre figyelmeztető tábla (2) Lézersugár kilépő nyílás (3) Be-/kikapcsoló (4) 5/8" műszerállvány-csatlakozó (5) 1/4" műszerállvány-csatlakozó (6) Függőleges üzemmód gomb (7) Vízszintes üzemmód gomb (8) Állapotkijelző (9) Ingamozgás reteszelés kijelző

(10) Gyártási szám

(11) Elemrekesz fedele (12) Az elemrekesz fedelének reteszelése

(13) Forgatható tartó (RM 1) ^a)

(14) Vezetősín ^a)

(15) Mágnes ^a) (16) Rögzítő hosszúfurat ^a)

(17) Vezetőhorony (18) Mennyezeti kapocs (BM 3) ^a)

(19) Univerzális tartó (BM 1) ^a)

(20) Lézer-céltábla ^a)

(21) Védőtáska

(22) Lézerszemüveg ^a)

(23) Müszerállvány (BT 150) ^a)

(24) Teleszkópos rúd (BT 350) ^a)

a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.

Müszaki adatok

Vonalas lézer GLL 2-10 G

Rendelési szám

3 601 K63 P..

Vonalas lézer GLL 2-10 G

Működési területA)	10 m
Szintezési pontosságB)(C)	±0,3 mm/m
Önszintezési tartomány ±4°
Szintezési idő < 4 s
Üzemi hőmérséklet -10 °C ... +50 °C
Tárolási hőmérséklet -20 °C ... +70 °C
Max. használati magasság a vonatkoztatási magasság fe-lett	2000 m
A levegő max. relativ nedves-ségtartalma	90 %
Szennyezettségi fok az IEC 61010-1 szerint	2D)
Lézerosztály 2
Lézertípus 500–540 nm, < 10 mW
C6	10
Eltérés 50 × 10 mrad (teljes szög)
Műszerállványcsatlakozó 1/4"; 5/8"
Elemek 3 × 1,5 V LR6 (AA)
Üzemidő a különböző üzemmódok eseténB)
- Keresztvonalas üzem 6 ó
- Vonal-üzemmód 12 ó
Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint	0,49 kg
Méretek (hosszúság × széles-ség × magasság)	112 × 55 × 106 mm
Védelmi osztály IP 54 (por és fröccsenő víz ellen védett kivitel)

A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.

B) 20-25 °C hőmérséklet mellett

C) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hőmérséklet-ingadozások után a pontosság eltérhet a megadott értékektől.

D) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.

A mérőműszerét a típustáblán található (10) gyári számmal lehet egyértelműen azonosítani.

Összeszerelés

Az elemek behelyezése/kicserélése

A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk.

A (11) elemfiók fedelének felnyitásához nyomja meg a (12) reteszelést és vegye le az elemfiók fedelét. Tegye be az elemeket.

Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására.

Ha az elemek kimerülnek, a lézervonalak fényereje lassan csökken.

Ha az elemek már majdnem teljesen kimerültek, a

(8) elemkijelző zöld színben villog. A mérőműszert az első felvillanás után még kb. 1 óráig lehet használni.

Ezen felül 10 percenként a lézervonalak is kb. 5 másodpercig villognak.

Ha az elemek kiürültek, a lézervonalak még egyszer villognak, mielőtt a mérőműszer kikapcsolásra kerül.

Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemét használja.

▶ Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy maguktól kimerülhetnek.

Munkavégzés az RM 1 forgatható tartóval (lásd a A–B ábrát)

A (13) forgatható tartó segítségével a mérőműszert 360°-ra el lehet forgatni. Így a lézervonalakat pontosan be lehet állítani, anélkül, hogy ehhez meg kellene változtatni a mérőműszer helyzetét.

Helyezze a mérőműszert a (17) vezetőhoronnyal a (14) vezetősínre a (13) forgatható platformon, és tolja a mérőműszert ütközésig a platformra.

Az elválasztáshoz húzza le a mérőműszert ellenkező irányban a forgatható tartóról.

A forgatható tartó elhelyezési lehetőségei:

• egy sík felületre felállítva,
• egy függőleges felületre csavarozva,
• a (18) mennyezet-kapocs segítségével fémes mennyezet-lécekre rögzítve
• a (15) mágnesek segítségével egy fémes felületre rögzítve. Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.

Üzemeltetés

Üzembe helyezés

• Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától. ▶ Ne tegye ki a mérőműszert szélsőséges hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Nagyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer temperálódik, és a további munkák megkezdése előtt mindig ellenőrizze a mérőműszer pontosságát (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal 107).

Szélsőséges hőmérsékletek vagy hőmérsékletingadozások esetén a mérőműszer pontossága csökkenhet.

• Óvja meg a mérőműszert a heves lökésektől és a leeséstől. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal 107). A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna.

Be- és kikapcsolás

A mérőműszer bekapcsolásához tolja el a (3) be-/kikapcsolót a „be” helyzetbe (az ingamozgás reteszelésével végzett munkákhoz) vagy a „be” helyzetbe (a szintezési automatikával végzett munkákhoz). A (8) állapotkijelző kigyullad. A mérőműszer a bekapcsolása után azonnal megkezdi a lézervonalak kibocsátását a (2) kilépő nyílásokból. ▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.

A mérőműszer kikapcsolásához tolja el a (3) be-/kikapcsolót a „Off” helyzetbe. A (8) állapotkijelző kialszik. A kikapcsolásnál az inga-egység reteszelésre kerül.

▶ Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.

A legmagasabb megengedett üzemi hőmérséklet, 50 °C, túllépésekor a lézerdióda védelmére a berendezés kikapcsol. A lehülés után a mérőműszer ismét üzemkész és be lehet kapcsolni.

Kikapcsoló automatika

Ha a mérőműszeren kb. 120 percig egyik billentyűt sem nyomják meg, a mérőműszer az elemek kímélésére automatikusan kikapcsol.

A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a (3) be-/kikapcsolót az „Off” helyzetbe, majd ismét kapcsolja be a mérőműszert, vagy nyomja meg egyszer a (6) függőleges üzemmód gombot vagy a (7) vízszintes üzemmód gombot.

A kikapcsolási automatika deaktiválásához tartsa legalább 3 másodpercig lenyomva (bekapcsolt mérőműszer mellett) a (7) vízszintes üzemmód gombot. Amikor a kikapcsolási automatika deaktiválásra került, a lézervonalak ennek nyugtázására röviden felvillannak.

Figyelem: A 45 °C üzemi hőmérséklet túllépése után a kikapcsoló automatikát már nem lehet deaktiválni.

Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőműszert.

Üzemmódok

A mérőműszernek több üzemmódja van, amelyek között bármikor át lehet kapcsolni:

• Keresztvonalas üzem (lásd a C ábrát): egy vízszintes és egy függőleges lézervonalat állít elő. – Vízszintes üzem (lásd a D ábrát): egy vízszintes lézervonalat állít elő.
• Függőleges üzem (lásd az E ábrát): egy függőleges lézervonalat állít elő.

A mérőműszer a bekapcsolás után a keresztvonalas üzemben kezd működni. A (7) vízszintes üzemmód gombbal és a (6) függőleges üzemmód gombbal a vízszintes és a függőleges lézervonalat egymástól függetlenül be és ki lehet kapcsolni.

Valamennyi üzemmód választható szintező automatikával és az ingamozgás reteszelésével is.

Szintező automatika

Munkavégzés szintező automatikával

Állítsa a mérőműszert egy vízszintes, szilárd alátétre, rögzítse azt a (13) forgatható tartóra vagy a (23) műszerállványra. A szintezési automatikával végzett munkákhoz tolja a (3) be-/kikapcsolót az „on” helyzetbe.

A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. Ha a lézervonalak már nem mozognak tovább, a szintezés befejeződött.

Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mérőműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak gyors ütemben villogni kezdenek.

Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézervonalak folyamatosan kezdenek világítani.

Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. Az önszintezés után ellenőrizze a lézervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer elmozdulása által okozott hibás méréseket.

Munkavégzés az ingamozgás reteszelésével

Az ingamozgás reteszelésével végzett munkákhoz tolja a (3) be-/kikapcsolót az „On” helyzetbe. A (9) ingamozgás reteszelés kijelző piros színben világít és a lézervonalak folyamatosan lassú ütemben villognak.

Az ingamozgás reteszelésével végzett munkáknál a szintező automatika ki van kapcsolva. A mérőműszert ekkor a kezében is tarthatja vagy egy ferde felületre is leteheti. A lézervonalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra.

A mérőműszer pontosságának ellenőrzése

A pontosságot befolyásoló hatások

A legnagyobb befolyást a környezeti hőmérséklet gyakorolja a pontosságra. A lézersugarat főleg a padló felett található hőmérsékleti különbségek tudják kitéríteni.

A padló felett felemelkedő meleg levegő hatásának minimalizálásához azt javasoljuk, hogy a mérőműszert szerelje egy háromlábú műszerállványra. Ezen felül a mérőműszert lehetőleg a munkafelület közepére állítsa.

A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot.

Először mindig a vízszintes lézervonal magassági és szintezési pontosságát és utána mindig a függőleges lézervonalak szintezési pontosságát ellenőrizze.

Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert.

A vízszintes vonal magassági pontosságának ellenőrzése Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra van szükség két fal (A és B) között.

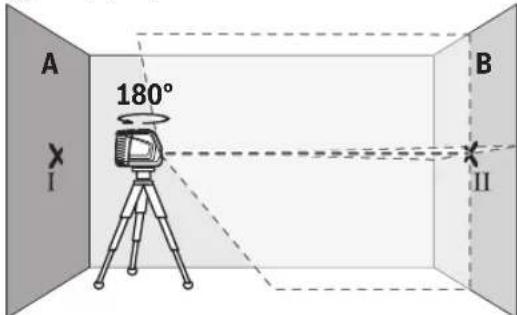

- Szerelje fel a mérőműszert az A fal közelében egy tartóra, illetve egy háromlábú műszerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert szintezési automatikával és jelölje ki a keresztvonalas üzemet.

– Irányítsa a lézert a közeli A falra és várja meg, amíg a mérőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon keresztezik egymást (I. pont).

- Forgassa el a mérőműszert 180°-kal, várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg a szemben álló B falon a lézervonalak kereszteződési pontját (II. pont).

- Helyezze el a mérőműszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szintezésre kerül.

– Állítsa be úgy a mérőműszer magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervonalak keresztezési pontja a B falon pontosan az előbb megjelölt II. pontra essen.

• Forgassa el 180°-kal a mérőműszert, anélkül, hogy a magasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt I. ponton haladjon át. Várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg az A falon a lézervonalak kereszteződési pontját (III. pont).
• A két megjelölt pont, I és III, különbsége az A falon, a d érték megadja a mérőműszer tényleges magassági eltérését.

Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés:

10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.

A vízszintes vonal szintezési pontosságának ellenőrzése Az ellenőrzéshez egy kb. 5 × 5 m-es szabad területre van szükség.

– Szerelje fel a mérőműszert az A és B fal között középen a tartóra, illetve egy háromlábú műszerállványra, vagy helyezze rá egy szilárd, sík alapra. Kapcsolja be a mérőműszert szintezési automatikával és jelölje ki a vízszintes üzemet. Hagyja a mérőműszert beszinteződni.

- Jelölje meg a mérőműszertől 2,5 m távolságra mindkét falon a lézervonal közepének helyét (I pont az A falon és II pont a B falon).

• Állítsa fel a mérőműszert 180°-kal elfordítva 5 m távolságban és várja meg amíg az önszintezés végrehajtásra kerül. – Állítsa be úgy a mérőműszer magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervonal közepe a B falon pontosan az előbb megjelölt II. pontra essen.
• Jelölje be az A falon a lézervonal közepét III pontként (ez függőlegesen az I pont felett vagy alatt lesz).
• A két megjelölt pont, I és III, különbsége az A falon, a d érték megadja a mérőműszernek a vízszintestől való tényleges eltérését.

Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés:

10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.

A függőleges vonal szintezési pontosságának ellenőrzése

Az ellenőrzéshez egy olyan ajtónyílásra van szükség, amelynél (szilárd talaj vagy padló mellett) az ajtónyílás mindkét oldalán legalább 2,5 m hely áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolságra egy szilárd, egyenletes alapra (ne egy műszerállványra). Kapcsolja be a mérőműszert egy szintező automatikát

használó üzemmódban. Jelölje ki a függőleges üzemmódot és hagyja a mérőműszert beszinteződni.

– Jelölje meg a függőleges lézervonal közepén az ajtónyílás padlójánál (I. pont), 5 m távolságban az ajtónyílás másik oldalán (II. pont) valamint az ajtónyílás felső szélén (III. pont).

– Állítsa fel a mérőműszert az ajtónyílás másik oldalán közvetlenül a II pont mögé. Várja meg a mérőműszer szintezését, majd állítsa úgy be a függőleges lézervonalat, hogy a közepe pontosan az I. és II. ponton haladjon át. – Jelölje meg a lézervonal közepét az ajtónyílás felső szélén IV. pontként. - A két megjelölt pont, III és IV, különbsége, a d érték megadja a mérőműszer tényleges magassági eltérését. - Mérje meg az ajtónyílás magasságát.

Számítsa ki a következőképpen a legnagyobb megengedett eltérést:

Az ajtónyilás magasságának kétszerese × 0,3 mm/m

Példa: Ha az ajtónyilás magassága 2 m, akkor a legnagyobb megengedett eltérés

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm lehet. A III és IV pont legnagyobb megengedett távolsága így 1,2 mm.

Munkavégzési tanácsok

Jelöléshez mindig csak a lézervonal közepét használja. A lézervonal szélessége a távolság függvényében változik.

Munkavégzés a lézer-céltáblával

A (20) lézer-céltábla hátrányos körülmények és nagyobb távolságok esetén jobban láthatóvá teszi a lézersugarat.

A (20) lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző felületen át a lézervonalat a lézer-céltábla hátoldala felől is látni lehet.

Munkavégzés műszerállvánnyal (tartozék)

Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mérőműszert a (5) 1/4"-műszerállványcsatlakozóval a (23) műszerállvány, vagy egy szokványos fényképezőgépállvány menetére. Egy a kereskedelemben szokványosan kapható építészeti műszerállványon való rögzítésre használja a (4) 5/8"-műszerállványcsatlakozót. Az állvány csavarjával rögzítse szorosan a mérőműszert.

A mérőműszer bekapcsolása előtt állítsa be a mérőműszert durván a megfelelő helyzetbe.

Rögzítés az univerzális tartóval (tartozék) (lásd a F ábrát)

A (19) univerzális tartóval a mérőműszert például függőleges felületekre vagy mágnesezhető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használható és megkönnyíti a mérőműszer magassági beállítását.

Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.

A mérőműszer bekapcsolása előtt állítsa be a (19) univerzális tartót durván a megfelelő helyzetbe.

Lézerpont kereső szemüveg (tartozék)

A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható.

▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.

▶ A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez.

A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.

Munkavégzési példák (lásd a F-H ábrákat)

A mérőműszer lehetséges alkalmazására az ábra-oldalakon néhány példa található.

Karbantartás és szerviz

Karbantartás és tisztítás

Tartsa mindig tisztán a mérőműszert.

Ne merítse bele a mérőműszert vízbe vagy más folyadékokba.

A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.

Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra.

A mérőműszert csak az azzal együtt szállított (21) védőtáskában tárolja és szállítsa.

Ha javításra van szükség, a mérőműszert a (21) védőtáskába csomagolva küldje be.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

További szervizcímek itt találhatók:

A mérőműszereket, a tartozékokat és a csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a mérőműszereket és az elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható mérőműszereket, valamint a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni, és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta-

lálható veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
