Produkttype	Krydslinjelaserniveau
Mærke	Bosch
Model	GLL 2-10 G Professional
Mål (L x B x H)	124 x 64 x 100 mm
Vægt	0,38 kg (med batterier)
Strømforsyning	2 AA alkaliske batterier 1,5 V
Typisk batteritid	12 timer (med alkaliske batterier)
Rækkevidde	Op til 10 m (uden modtager)
Laserkklasse	2 (EN 60825-1)
Bølgelængde	635 nm, rød
Præcision	± 0,5 mm/m
Funktioner	Vandret og lodret linje, automatisk nivellering, pendul-tilstand
Automatisk nivelleringsområde	± 4°
Beskyttelsesklasse	IP54 (støv- og stænktæt)
Driftstemperatur	-10 °C til +45 °C
Opbevaringstemperatur	-20 °C til +70 °C
Vedligehold og rengøring	Rengør med en blød, tør klud. Brug ikke slibende rengøringsmidler.
Sikkerhed	Se ikke direkte ind i laserstrålen. Brug beskyttelsesbriller om nødvendigt.
Reservedele og reparationsmuligheder	Standard AA-batterier. Reparation hos autoriseret Bosch-servicecenter. Netadapter fås som tilbehør.
Generelle oplysninger	Brug indendørs og udendørs (med modtager). Monteringsbeslag 1/4".

Ofte stillede spørgsmål - GLL 2-10 G Professional BOSCH

Hvordan tænder jeg for Bosch GLL 2-10 G Professional laserniveau?

Indsæt to AA-batterier i batterirummet. Tryk på tænd/sluk-knappen på siden af huset. Laseren tænder og begynder automatisk nivellering.

Hvad gør jeg, hvis laseren blinker eller ikke tænder?

Kontrollér batteriernes korrekte placering og ladetilstand. Udskift batterierne om nødvendigt. Sørg for, at laserniveauet står på en stabil overflade.

Hvordan bruger jeg krydslinjefunktionen?

Apparatet projicerer automatisk en vandret og en lodret linje. For at skifte mellem tilstandene skal du trykke på linjevalgsknappen, indtil du får den ønskede kombination.

Hvad er præcisionen af Bosch GLL 2-10 G?

Præcisionen er ± 0,5 mm/m. Det betyder en maksimal afvigelse på 0,5 mm for hver meter målt afstand.

Kan jeg bruge dette laserniveau udendørs?

Ja, men rækkevidden reduceres i stærkt sollys. Til udendørs brug anbefales det at bruge en Bosch lasermodtager (medfølger ikke) til registrering op til 50 m.

Hvordan rengør jeg laserniveauet?

Brug en blød, tør klud til at aftørre overfladerne. Brug aldrig våde klude, slibende rengøringsmidler eller opløsningsmidler. Beskyt laserudgangsvinduerne.

Hvad betyder det, når laseren blinker hurtigt?

En hurtig blinken indikerer, at apparatet er i pendul-tilstand deaktiveret (hældning uden for automatisk nivelleringsområde) eller at batterierne er svage. Kontrollér batteriernes tilstand og justér orienteringen.

Hvordan transporterer jeg laserniveauet sikkert?

Brug den medfølgende transportkasse. Fjern batterierne før længere tids opbevaring. Undgå stød og ekstreme temperaturer.

Hvor kan jeg finde reservedele?

Batterier fås i handlen. For specifikke dele (f.eks. stativ, netadapter) kontakt en autoriseret Bosch-forhandler eller Bosch kundeservice.

Hvordan justerer jeg præcisionen af laserniveauet?

Laserniveauet er kalibreret på fabrikken og kræver ikke justering af brugeren. Hvis præcisionen er uden for tolerance, skal apparatet kontrolleres på et autoriseret Bosch-servicecenter.

BRUGSANVISNING GLL 2-10 G Professional BOSCH

Sikkerhedsinstrukser

Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG SØRG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKTØJET GIVES VIDERE TIL ANDRE.

Forsigtig – hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition. Måleværktøjet udleveres med et laser-advarselsskilt (på billedet af måleværktøjet kendetegnet på grafiksiden). Er teksten på laser-advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.

Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene.

Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet. ▶ Foretag aldrig ændringer af laseranordningen. Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling. Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver. Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet. Lad ikke børn benytte laser-måleværktøjet uden opsyn. De kan utilsigtet blænde personer eller sig selv. Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan antænde støvet eller dampene.

Måleværktøjet og det magnetiske tilbehør må ikke komme i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulinpumper. Magneterne i måleværktøjet og tilbehøret danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt.

felt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt.

Anbring ikke måleværktøjet og det magnetiske tilbehør i nærheden af magnetiske datamedier og magnetisk følsomt udstyr. Magneterne i måleværktøjet og tilbehøret kan forårsage uopretteligt datatab.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Måleværktøjet er beregnet til at finde og kontrollere vandrette og lodrette linjer. Måleværktøjet kan bruges både indendørs og udendørs. Dette produkt er et laserprodukt til forbrugere iht. EN 50689.

Viste komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.

(1) Laser-advarselsskilt

(2) Udgangsåbning laserstråling

(3) Tænd/sluk-knap

(4) Stativholder 5/8"

(5) Stativholder 1/4"

(12) Låsning af batteridæksel

(13) Drejeholder (RM 1) ^a)

(14) Føringsskinne ^a)

(15) Magnet ^a

(16) Monteringslanghul ^a)

(17) Styrenot

(18) Loftsklemme (BM 3) ^a)

(19) Universalholder (BM 1) ^a)

(20) Laser-måltavle ^a)

(21) Beskyttelsestaske

(22) Laserbriller ^a)

(23) Stativ (BT 150) ^a)

(24) Teleskopstang (BT 350) ^a)

a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i standardleveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Linjelaser GLL 2-10 G
Varenummer	3 601 K63 P..
ArbejdsområdeA)	10 m
NivelleringsnøjagtighedB)(C)	±0,3 mm/m
Selvnivelleringsområde ±4°
Nivelleringstid < 4 s
Driftstemperatur -10 °C ... +50 °C
Opbevaringstemperatur -20 °C ... +70 °C
Maks. anvendelseshøjde over referencehøjde	2000 m
Relativ luftfugtighed maks. 90 %
Tilsmudsningsgrad i over-ensstemmelse med IEC 61010-1	2(1)
Laserklasse 2
Lasertype 500–540 nm, < 10 mW
C6	10
Divergens 50 × 10 mrad (360°-vinkel)
Stativholder 1/4"; 5/8"
Batterier 3 × 1,5 V LR6 (AA)
Driftstid ved driftstypeB)
- Krydslinjedrift 6 h
- Linjedrift 12 h
Vægt iht.EPTA-Procedure 01:2014	0,49 kg
Mål (længde × bredde × højde)	112 × 55 × 106 mm
Tæthedsgrad IP 54 (støv- og stænkvands-beskyttet)

A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys). B) ved 20-25°C C) De angivne værdier forudsætter normale til gunstige omgivelsesbetingelser (f.eks. ingen vibration, ingen tåge, ingen røg, ingen direkte sollys). Efter kraftige temperatursvingninger kan der forekomme nøjagtighedsafvigelser. D) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning. Serienummeret (10) på typeskiltet bruges til entydig identifikation af måleværktøjet.

Montering

Isætning/skift af batterier

Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.

Låget til batterirummet (11) åbnes ved at trykke på låsen (12) og tage låget til batterirummet af. Isæt batterierne.

52 | Dansk

Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.

Laserlinjernes skarphed reduceres i takt med, at batterierne aflades.

Når batterierne næsten er tomme, blinker

statusvisningen (8) grønt. Måleværktøjet kan stadig bruges i ca. 1 time efter den første blinken.

Desuden blinker laserlinjerne hvert 10. minut i ca. 5 sekunder.

Når batterierne er tomme, blinker laserlinjerne en gang til, før måleværktøjet slukkes.

Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.

Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i længere tid.

Arbejde med drejeholder RM 1 (se billede A-B)

Ved hjælp af drejeholderen (13) kan du dreje måleværktøjet 360°. Derved kan laserlinjerne justeres præcist uden at ændre måleværktøjets position.

Sæt måleværktøjet med styrenoten (17) på styreskinnen

(14) på drejeholderen (13), og skub måleværktøjet på platformen til anslag.

Træk måleværktøjet af drejeholderen i modsat retning for at skære.

Positioneringsmuligheder for drejeholderen:

- Stående på en jævn flade,

- skruet fast på en lodret flade,

- i forbindelse med loftsklemmen (18) på metalliske loftsli-ster,

- ved hjælp af magneterne (15) på metalliske overflader.

▶ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.

Brug

Ibrugtagning

▶ Beskyt måleværktøjet mod fugt og direkte sollys.

Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur først tilpasse sig, og før du fortsætter arbejdet, skal der altid udføres en nøjagtighedskontrol (se "Nøjagtighedskontrol af måleværktøjet", Side 53).

Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.

▶ Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraftig ydre påvirkning, skal du foretage en nøjagtighedskontrol af det, før du fortsætter arbejdet (se "Nøjagtighedskontrol af måleværktøjet", Side 53).

Sluk måleværktøjet, når du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser.

Tænd/sluk

Hvis du vil tænde måleværktøjet, skal du skubbe tænd/slukknappen (3) til positionen "øn" (for arbejde med pendullås) eller til positionen "øn" (for arbejde med automatisk nivellering). Statusvisningen (8) lyser. Straks efter tænding udsender måleværktøjet laserlinjer fra udgangsåbningerne (2).

▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.

Hvis du vil slukke måleværktøjet, skal du skubbe tænd/slukknappen (3) til positionen "Off". Statusvisningen (8) slukker. Ved stop låses pendulenheden.

Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.

Ved overskridelse af den maks. tilladte driftstemperatur på 50 °C slukkes måleværktøjet for at beskytte laserdioden. Efter afkøling er måleværktøjet igen klar til brug og kan tændes på ny.

Automatisk slukning

Hvis der ikke trykkes på en knap på måleværktøjet i ca.

120 min, slukkes måleværktøjet automatisk for at skåne batterierne.

For at tænde måleværktøjet igen efter automatisk slukning kan du enten først skubbe tænd/sluk-knappen (3) til positionen "Off" og derefter tænde måleværktøjet igen, eller du kan trykke én gang på knappen til lodret drift (6) eller knappen til vandret drift (7).

Hvis du vil deaktivere automatisk slukning, skal du holde knappen til vandret drift (7) inde i mindst 3 s (mens måleværktøjet er tændt). Hvis automatisk slukning er deaktiveret, blinker laserlinjerne kort som bekræftelse.

Bemærk: Overskrider driftstemperaturen 45 °C, kan frakoblingsautomatikken ikke mere deaktiveres.

For at aktivere den automatiske frakobling skal du slukke måleværktøjet og tænde det igen.

Driftstilstande

Måleværktøjet har flere driftsmåder, som du altid kan skifte imellem:

- Krydslinjetilstand (se billede C): Viser en vandret og en lodret laserlinje.

- Horisontal tilstand (se billede D): Viser en vandret laserlinje.

- Vertikal tilstand (se billede E): Viser en lodret laserlinje.

Måleværktøjet befinder sig i krydslinjedrift, når det tændes. Med knappen til vandret drift (7) og lodret drift (6) kan du tænde og slukke for de vandrette og lodrette laserlinjer uafhængigt af hinanden.

Alle driftstilstande kan vælges såvel med automatisk nivellering som med pendullås.

Nivelleringsautomatik

Arbejde med automatisk nivellering

Stil måleværktøjet på et fast, vandret underlag, eller fastgør det på drejeholderen (13) eller stativet (23).

Skub tænd/sluk-kontakten (3) til positionen "bn" for at arbejde med nivelleringsautomatik.

Nivelleringsautomatikken udligner automatisk ujævnheder i selvnivelleringsområdet på ±4°. Nivelleringen er afsluttet, så snart laserlinjerne ikke længere bevæger sig.

Hvis automatisk nivellering ikke er mulig, f.eks. fordi måleværktøjets ståflade afviger mere end 4° fra vandret, blinker laserstrålerne i hurtig takt.

Opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen. Så snart måleværktøjet befinder sig inden for selvnivelleringsområdet på ±4°, lyser laserstrålerne konstant.

Ved rystelser eller positionsændringer under driften nivelleres måleværktøjet igen automatisk. Kontrollér efter nivelleringen laserstrålernes position i forhold til referencepunkterne for at undgå fejl ved en forskydning af måleværktøjet.

Arbejde med pendullås

Skub tænd/sluk-knappen (3) til positionen "On" for at arbejde med pendullås. Visningen Pendullås (9) lyser rødt, og laserlinjerne blinker konstant i langsom takt.

Ved arbejde med pendullås er automatisk nivellering slået fra. Du kan holde måleværktøjet frit i hånden eller stille det på et hældende underlag. Laserstrålerne nivelleres ikke længere og forløber ikke længere nødvendigvis lodret i forhold til hinanden.

Nøjagtighedskontrol af måleværktøjet

Indvirkninger på nøjagtigheden

Den største indvirkning kommer fra omgivelsestemperaturen. Især temperaturforskelle, der forløber fra gulvet/jorden og opefter, kan afbøje laserstrålen.

For at minimere termisk påvirkning fra den varme, der stiger op fra gulvet, anbefales det at montere måleværktøjet på et stativ. Desuden skal måleværktøjet så vidt muligt opstilles midt på arbejdsfladen.

Ud over udefra kommende påvirkninger kan også maskin-specifikke påvirkninger (f.eks. fald eller kraftige stød/slag) resultere i afgivelser. Kontrollér derfor altid nivelleringsnøjagtigheden, før du påbegynder en arbejdsopgave.

Kontrollér altid først højde- samt nivelleringsnøjagtigheden for den vandrette laserlinje og derefter nivelleringsnøjagtigheden for den lodrette laserlinje.

Overskrider måleværktøjet den maksimale afvigelse ved en af kontrollerne, skal det repareres hos en Bosch-kundeservice.

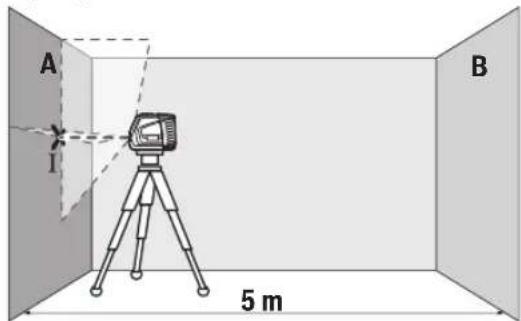

Kontrol af højdenøjagtighed for den vandrette linje

Til kontrollen skal du bruge en fri målestrækning på 5 m på fast underlag mellem to vægge A og B.

Monter måleværktøjet på holderen eller et stativ i nærheden af væg A, eller stil det på et fast og jævnt underlag.

Tænd måleværktøjet med automatisk nivellering, og vælg krydslinjedrift.

Ret laseren mod den nærmeste væg A, og lad måleværktøjet foretage en indnivellering. Markér midten af punktet, hvor laserlinjerne krydser hinanden på væggen (punkt I).

Drej måleværktøjet 180°, lad det foretage indnivellering, og markér laserlinjernes krydsningspunkt på den modsatte væg B (punkt II).

Placer måleværktøjet – uden at dreje det – tæt på væggen B, tænd det og lad det foretage indnivellering.

Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så laserlinjernes krydsningspunkt præcist rammer det forinden markerede punkt II på væggen B.

• Drej måleværktøjet 180° uden at ændre højden. Ret det mod væggen A, så den lodrette laserlinje forløber gennem det allerede markerede punkt I. Lad måleværktøjet foretage indnivellering, og markér laserlinjernes krydsningspunkt på væggen A (punkt III).
• Differencen d mellem de to markerede punkter I og III på væggen A angiver måleværktøjets faktiske højdeafvigelse. Ved en målestrækning på 2 × 5 m = 10 m er den maksimalt tilladte afvigelse:

10 m × ±0,3 mm/m = ±3 mm. Differencen d mellem punkterne I og III må derfor højst udgøre 3 mm.

Kontrol af nivelleringsnøjagtighed for den vandrette linje

Til kontrollen skal du bruge en fri flade på ca. 5 × 5 m.

- Monter måleværktøjet i midten mellem væggene A og B på holderen eller et stativ, eller stil det på et fast og jævnt underlag. Tænd måleværktøjet med automatisk nivellering, og vælg vandret drift. Lad måleværktøjet foretage en indnivellering.

- Markér midten af laserlinjen i 2,5 m afstand fra måleværktøjet på begge vægge (punkt I på væg A og punkt II på væg B).

• Opstil måleværktøjet drejet 180° i 5 m afstand, og lad det foretage indnivellering.
• Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så midten af laserlinjen præcist rammer det forinden markerede punkt II på væggen B.
• Markér på væg A midten af laserlinjen som punkt III (lodret over eller under punkt I).
• Differencen d mellem de to markerede punkter I og III på væggen A angiver måleværktøjets faktiske afvigelse fra vandret.

Ved en målestrækning på 2 × 5 m = 10 m er den maksimalt tilladte afvigelse:

10 m × ±0,3 mm/m = ±3 mm. Differencen d mellem punkterne I og III må derfor højst udgøre 3 mm.

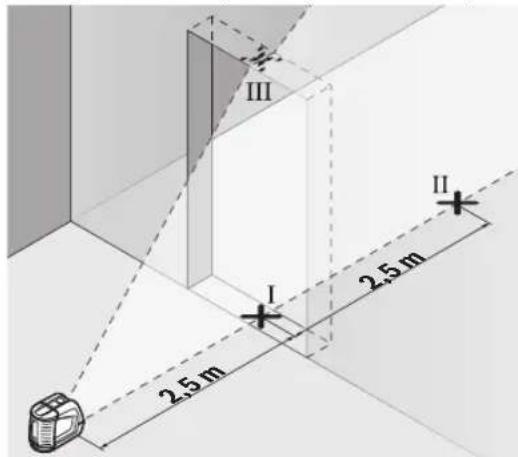

Kontrol af nivelleringsnøjagtighed for den lodrette linje

Til kontrollen skal du bruge en døråbning, hvor der (på fast underlag) er mindst 2,5 m plads på hver side af døren.

- Opstil måleværktøjet i 2,5 m afstand fra døråbningen på et fast og jævnt underlag (ikke på et stativ). Tænd måleværktøjet i drift med automatisk nivellering. Vælg lodret drift, og lad måleværktøjet foretage en indnivellering.

- Markér midten af den lodrette laserlinje på døråbningens gulv (punkt I), i 5 m afstand på den anden side af døråbningen (punkt II).

• Stil måleværktøjet på den anden side af døråbningen direkte bag ved punktet II. Lad måleværktøjet foretage indnivellering, og juster den lodrette laserlinje, så dens midte forløber nøjagtigt gennem punkterne I og II.
• Markér laserlinjens midte ved døråbningens overkant som punkt IV.
• Differencen d mellem de to markerede punkter III og IV angiver måleværktøjets faktiske afvigelse fra lodret.
• Mål døråbningens højde.

Den maksimalt tilladte afvigelse beregnes på følgende måde: Dobbelt højde af døråbningen × 0,3 mm/m

Eksempel: Ved en døråbning med højden 2 m må den maksimale afvigelse være

2 × 2 m × ±0,3 mm/m = ±1,2 mm. Punkterne III og IV må således højst ligge 1,2 mm fra hinanden.

Arbejdsvejledning

Brug altid kun laserlinjens midte til markering. Laserlinjens bredde ændres med afstanden.

Arbejde med laser-måltavlen

Laser-måltavlen (20) forbedrer laserstrålens synlighed ved ugunstige betingelser og større afstande.

Den reflekterende del af laser-måltavlen (20) forbedrer laserlinjens synlighed, og takket være den transparente del er laserlinjen også synlig fra bagsiden af laser-måltavlen.

Arbejde med stativ (tilbehør)

Et stativ udgør et stabilt, højdejusterbart måleunderlag. Sæt måleværktøjet med 1/4"-stativholderen (5) på stativets (23) eller på et normalt fotostativs gevind. Til fastgørelse på et gængs byggestativ benytter du 5/8"-stativholderen (4). Skru måleværktøjet fast igen med stativets låseskrue. Juster stativet groft, før du tænder måleværktøjet.

Fastgør med universalholderen (tilbehør) (se billede F)

Ved hjælp af universalholderen (19) kan du fastgøre måleværktøjet på f.eks. lodrette flader eller magnetiserbare materialer. Universalholderen kan også bruges som gulvstativ og letter højdejusteringen af måleværktøjet.

▶ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.

ke trækkraft kan resultere i, at dine fingre bliver klemt fast.

Juster universalholderen (19) groft, før du tænder måleværktøjet.

Laserbriller (tilbehør)

Laserbrillerne filtrerer det omgivende lys fra. Derved fremstår laserens lys lysere for øjet.

Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling. Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.

Arbejdseksempler (se billeder F-H)

Eksempler på anvendelsesmuligheder for måleværktøjet finder du på illustrationssiderne.

Hold altid måleværktøjet rent.

Dyp ikke måleværktøjet i vand eller andre væsker.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Rengør især flader ved laserens udgangsåbning regelmæssigt, og vær opmærksom på fnug.

Opbevar og transportér kun måleværktøjet i beskyttelsestasken (21).

Indsend måleværktøjet i beskyttelsestasken (21) ved behov for reparation.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke måleværktøjer og batterier ud sammen med husholdningsaffaldet!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasseret måleværktøj, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

a) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Linjelaser GLL 2-10 G
Artikkelnummer	3 601 K63 P..
RekkeviddeA)	10 m
NivelleringsnøyaktighetB)C)	±0,3 mm/m
Selvnivelleringsområde ±4°
Nivelleringstid < 4 s
Driftstemperatur -10 °C ... +50 °C
Lagringstemperatur -20 °C ... +70 °C
Maks. brukshøyde over referansehøyde	2000 m
Maks. relativ luftfuktighet 90 %
Forurensningsgrad i henhold til IEC 61010-1	2D)

Linjelaser GLL 2-10 G

Laserklasse 2
Lasertype 500-540 nm, < 10 mW
C6	10
Divergens 50 × 10 mrad	(360-graders vinkel)
Stativfeste 1/4"; 5/8"
Batterier 3 × 1,5 V LR6 (AA)
Driftstid i driftsmodus 8)
– Krysslinjemodus 6 t
– Linjemodus 12 t
Vekt i samsvar med	0,49 kg
EPTA-Procedure 01:2014
Mål (lengde × bredde × høyde)	112 × 55 × 106 mm
Kapslingsgrad IP 54 (beskyttet mot støv og vannsprut)

Merknad: Hvis driftstemperaturen overskrider 45 °C, kan ikke utkoblingsautomatikken deaktiveres lenger.

Feste med universalholderen (tilbehør) (se bilde F)

Måleverktøyet må ikke senkes ned i vann eller andre væsker.
