사용 설명서 GLL 280 P Professional BOSCH

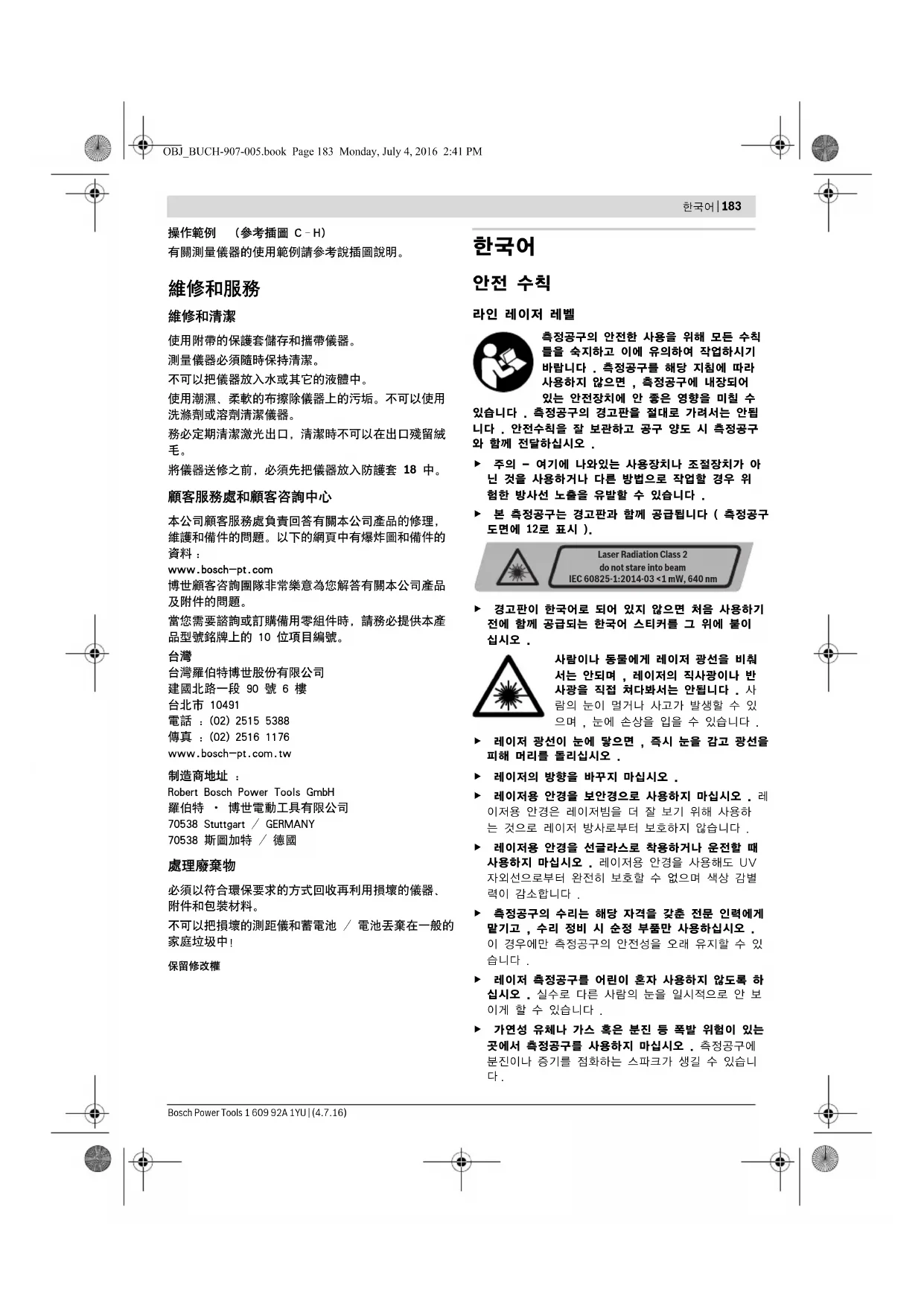

측정공구의 안전한 사용을 위해 모든 수칙들을 숙지하고 이에 유의하여 작업하시기 바랍니다 . 측정공구를 해당 지침에 따라 사용하지 않으면 , 측정공구에 내장되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니다 . 측정공구의 경고판을 절대로 가려서는 안됩니다 . 안전수칙을 잘 보관하고 공구 양도 시 측정공구와 함께 전달하십시오 . 주의 - 여기에 나와있는 사용장치나 조절장치가 아닌 것을 사용하거나 다른 방법으로 작업할 경우 위험한 방사선 노출을 유발할 수 있습니다 . 본 측정공구는 경고판과 함께 공급됩니다 ( 측정공구 도면에 12 로 표시 ). 경고판이 한국어로 되어 있지 않으면 처음 사용하기 전에 함께 공급되는 한국어 스티커를 그 위에 붙이십시오 .사람이나 동물에게 레이저 광선을 비춰서는 안되며 , 레이저의 직사광이나 반사광을 직접 쳐다봐서는 안됩니다 . 사람의 눈이 멀거나 사고가 발생할 수 있으며 , 눈에 손상을 입을 수 있습니다 . 레이저 광선이 눈에 닿으면 , 즉시 눈을 감고 광선을 피해 머리를 돌리십시오 . 레이저의 방향을 바꾸지 마십시오 . 레이저용 안경을 보안경으로 사용하지 마십시오 . 레이저용 안경은 레이저빔을 더 잘 보기 위해 사용하는 것으로 레이저 방사로부터 보호하지 않습니다 . 레이저용 안경을 선글라스로 착용하거나 운전할 때 사용하지 마십시오 . 레이저용 안경을 사용해도 UV 자외선으로부터 완전히 보호할 수 없으며 색상 감별력이 감소합니다 . 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 맡기고 , 수리 정비 시 순정 부품만 사용하십시오 . 이 경우에만 측정공구의 안전성을 오래 유지할 수 있습니다 . 레이저 측정공구를 어린이 혼자 사용하지 않도록 하십시오 . 실수로 다른 사람의 눈을 일시적으로 안 보이게 할 수 있습니다 . 가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오 . 측정공구에 분진이나 증기를 점화하는 스파크가 생길 수 있습니

Laser Radiation Class 2 do not stare into beam IEC 60825-1:2014-03 <1 mW, 640 nm OBJ_BUCH-907-005.book Page 183 Monday, July 4, 2016 2:41 PM184 | 한국어 1 609 92A 1YU | (4.7.16) Bosch Power Tools

측정공구와 레이저 표적판 15 를 심장 박 동 조절장치에 가까이 하지 마십시오 . 측 정공구와 레이저 표적판의 자석으로 인해 자기장이 형성되어 심장 박동 조절장치의 기능에 지장을 줄 수 있습니다 . 측정공구와 레이저 표적판 15 를 자기 데이터 매체나 자력에 예민한 기기에서 멀리 두십시오 . 측정공구와 레이저 표적판의 자석의 영향으로 데이터가 영구적 으로 손실될 수 있습니다 .

사용 설명서를 읽는 동안 측정공구의 그림이 나와 있는 접힌 면을 펴 놓고 참고하십시오 .

본 측정공구는 수평선과 수직선을 계산하고 확인하는데

신호음의 A- 분석 음압 레벨은 1 m 간격으로 80 dB(A) 에 달합니다 . 측정공구를 귀 가까이로 가져가지 마십시오 !

제품의 주요 명칭에 표기되어 있는 번호는 측정공구의 그림이 나와있는 면을 참고하십시오 . 1 레이저빔 발사구 2 배터리 경고 표시 3 펄스 기능 버튼 4 펄스 기능 표시기 5 작동 모드 버튼 6 자동 레벨링 기능 미사용 작업 시 표시기 7 전원 스위치 8 삼각대 연결 부위 5/8" 9 삼각대 연결 부위 1/4" 10 배터리 케이스 덮개 11 배터리 케이스 덮개 잠금쇠 12 레이저 경고판 13 일련 번호 14 자석 15 레이저 표적판 16 받침대가 있는 측정판 * 17 레이저 리시버* 18 안전 케이스* 19 유니버설 홀더* 20 망원경* 21 레이저용 안경* 22 삼각대 * *도면이나 설명서에 나와 있는 액세서리는 표준 공급부품에 속하지 않습니다 .

배터리 끼우기 / 교환하기 측정공구를 작동하기 위해 알칼리 망간 배터리를 사용 하는 것이 좋습니다 . 배터리 케이스 덮개 10 을 열려면 잠금쇠 11 를 화살표 방향으로 밀고 배터리 케이스 덮개를 젖히면 됩니다 . 배터리를 끼우십시오 . 이때 전극이 배터리 케이스 덮개 안쪽에 나와있는 것처럼 올바로 끼워야 합니다 . 배터리가 약하면 5 초간 신호음이 한번 울립니다 . 배터 리 경고 표시 2 가 적색으로 계속 켜져 있습니다 . 이 경우 측정공구를 최대한 2 시간 밖에 사용할 수 없습니

– 펄스 기능 사용 시 – 레이저 리시버 사용 시 20 m 15 m 5–80m

±0.2mm/m 자동 레벨링 범위 , 평균 ±4° 레벨링 시간 , 평균 <4s

18 h EPTA 공정 01:2014 에 따른

크기 ( 길이 x 너비 x 높이 ) 159 x 54 x 141 mm

1) 직접 햇볕이 드는 등의 불리한 환경 조건에서는 작업 범위가 감소할 수 있습니다 .귀하의 측정공구를 정확히 식별하려면 타입 표시판에 나와있는 일련 번호 13 을 확인하십시오 .

OBJ_BUCH-907-005.book Page 184 Monday, July 4, 2016 2:41 PM한국어 | 185 Bosch Power Tools 1 609 92A 1YU | (4.7.16) 측정공구 스위치를 켤 때 배터리가 약한 경우 바로 신 호음이 5 초간 길게 울립니다 . 항상 배터리를 모두 동시에 교환해 주십시오 . 반드시 제조사의 동일한 용량의 배터리만을 사용하십시오 . 장시간 측정공구를 사용하지 않을 경우에는 배터리 를 측정공구에서 빼십시오 . 오래 저장할 경우 배터 리가 부식하거나 저절로 방전될 수 있습니다 .

측정공구로 작업할 때 일정한 조건이 되면 크게 신 호음이 납니다 . 그러므로 측정공구를 귀에서 멀리 두고 다른 사람이 가까이 있지 않도록 하십시오 . 큰 소리로 인해 청각이 손상될 수 있습니다 . 측정공구가 물에 젖거나 직사 광선에 노출되지 않도

측정공구를 극심한 온도에서 혹은 온도 변화가 심한 곳에서 사용하지 마십시오 . 예를 들면 측정공구를 자동차 안에 장기간 두지 마십시오 . 온도 변화가 심 한 경우 측정공구를 사용하기 전에 우선 적당한 온 도가 되도록 하십시오 . 극심한 온도에서나 온도 변화 가 심한 환경에서 사용하면 측정공구의 정확도가 떨 어질 수 있습니다 . 측정공구에 심하게 충격을 가하거나 떨어뜨리지 마 십시오 . 측정공구가 손상되면 정확도에 지장이 있을 수 있습니다 . 측정공구에 무리한 외부의 작용이 가 해진 경우 정확도를 확인하기 위해 레이저선이나 연 직 빔을 이미 있는 가로나 세로로 직각인 기준선이 나 확인된 연직점과 비교해 보십시오 . 측정공구를 운반할 때 반드시 스위치를 끄십시오 . 스 위치가 꺼진 상태에서는 레벨링 장치가 잠겨 있어 심 한 움직임에 손상될 염려가 없습니다 . 스위치 켜기 / 끄기 측정공구를 작동하려면 전원 스위치 7 을 “on” 위 치나 ( 자동 레벨링 기능 없이 작업할 경우 ) 혹은 “on” 위치로 밉니다 ( 자동 레벨링 기능으로 작 업할 경우 ). 측정공구의 스위치를 켜면 즉시 레이저빔 발사구 1 에서 레이저빔이 발사됩니다 . 레이저빔을 사람이나 동물에 향하지 않도록 하고, 먼 거리에서라도 레이저빔 안으로 들여다 보지 마십시

측정공구가 켜져 있는 상태에서 자리를 비우지 말고, 사용 후에는 측정공구의 스위치를 끄십시오 . 레이저 빔으로 인해 다른 사람의 눈을 일시적으로 안 보이 게 할 수 있습니다 . 측정공구의 스위치를 끄려면 전원 스위치 7 을 “off” 위치로 밉니다 . 스위치를 끄면 레벨링 장치가 잠기게

45°C 를 초과하면 측정공구가 레 이저 다이오드를 보호하기 위해 자동으로 꺼집니다 . 냉 각된 후에 측정공구 작동이 가능하게 되며 스위치를 다 시 켤 수 있습니다 . 자동 꺼짐 기능 해제하기 측정공구에 약 30 분간 아무런 버튼도 작동하지 않으 면 배터리를 보호하기 위해 측정공구가 자동으로 꺼집

자동으로 꺼진 측정공구를 다시 작동하려면 전원 스위 치 7 을 “off” 위치로 밀었다가 측정공구 스위치를 다시 켜거나 , 작동 모드 버튼 5 나 펄스 기능 버튼 3 을 한번 누르면 됩니다 . 자동 꺼짐 기능을 해제하려면 , ( 측정공구가 켜진 상태 에서 ) 작동 모드 버튼 5 를 3 초 이상 누르십시오 . 자 동 꺼짐 기능이 해제되면 이를 표시하기 위해 레이저빔 이 잠시 깜박입니다 . 자동 꺼짐 기능을 다시 작동하려면 측정공구의 스위치 를 껐다가 다시 켜거나 , 작동 모드 버튼 5 를 적어도 3 초 이상 누르면 됩니다 . 신호음 기능 해제하기 측정공구의 스위치를 켜면 항상 신호음 기능이 작동합

신호음 기능을 해제하거나 작동하려면 작동 모드 버튼 5 와 펄스 기능 버튼 3 을 동시에 최소한 3 초 동안 누

이 기능의 작동과 해제를 확인하는 의미에서 신호음이 세번 짧게 납니다 .

측정공구에는 세가지 작동 모드가 있으며 언제든지 변

– 수평 모드 : 수평 레이저면 발사 , – 수직 모드 : 수직 레이저면 발사 , – 크로스라인 모드 : 수평 및 수직의 레이저면 발사 . 측정공구의 스위치를 켜면 수평 모드로 설정되어 있습 니다 . 작동 모드를 변경하려면 작동 모드 버튼 5 를 누

세 가지 작동 모드는 모두 자동 레벨링 기능을 작동하 거나 해제한 상태로 선택할 수 있습니다 .

레이저 리시버 17 을 사용하여 작업하려면 - 선택된 모 드에 관계없이 - 반드시 펄스 기능을 작동해야 합니다 . 펄스 기능을 작동할 경우 레이저 선이 아주 높은 주파 수로 깜박이기 때문에 레이저 리시버 17 에서 포착됩니

펄스 기능을 작동하려면 버튼 3 을 누릅니다 . 펄스 기 능이 작동하면 표시기 4 가 녹색으로 켜집니다 . 펄스 기능이 켜져 있으면 사람의 눈에 레이저 선의 가 시성이 감소합니다 . 그렇기 때문에 레이저 리시버 없이 작업할 경우 버튼 3 을 다시 한번 눌러 펄스 기능을 해 제하십시오 . 펄스 기능이 해제되면 표시기 4 가 꺼집니

자동 레벨링 기능으로 작업하기 측정공구를 평평하고 단단한 바닥에 놓거나 , 홀더 19 가나 삼각대 22 에서 고정하십시오 . 자동 레벨링 기능으로 작업하려면 전원 스위치 7 을 “on” 위치로 밉니다 . 자동 레벨링 기능은 자동 레벨링 범위 ±4° 내에서 평 평하지 않은 상태를 자동으로 보정합니다 . 레이저 선이 더 이상 움직이지 않으면 레벨링이 끝난 것입니다 . 측정공구가 위치한 바닥면이 4° 이상 경사져 있어서 자동 레벨링 기능이 불가능하면 레이저 선이 빠른 속도 로 깜박이기 시작합니다 . 신호음 기능이 켜진 상태라면 이 경우 최대 30 초까지 빠른 속도로 신호음이 납니다. 스위치를 켠 후 10 초 동안은 측정공구를 제대로 세울 수 있도록 이 경고음이 나지 않습니다 . 측정공구를 수평이 되게 놓고 자동 레벨링이 될 때까지 기다리십시오 . 측정공구가 자동 레벨링 범위인 ±4° 내에 있게되면 레이저빔이 계속 발사되고 신호음이 꺼

사용 중에 흔들림이 있거나 위치가 바뀌게 되면 측정공 구가 다시 자동으로 레벨링 보정됩니다 . 새로 보정된 후에 에러를 방지하기 위해 수평 및 수직의 레이저 선 이 기준점에 맞는지 그 위치를 확인해 보십시오 . 자동 레벨링 기능 없이 작업하기 자동 레벨링 기능 없이 작업하려면 전원 스위치 7 을 “on” 위치로 밉니다 . 자동 레벨링 기능이 꺼진 경우 표시기 6 에서 적색등이 켜지며 30 초 동안 레이 저 선이 천천히 깜박입니다 . 자동 레벨링 기능이 해제된 경우 측정공구를 손에 들고 있거나 경사진 바닥에 놓아도 됩니다 . 크로스라인 작동 모드 경우 두 개의 레이저 선이 항상 직각으로 만나지

정확도에 미치는 영향 가장 큰 영향을 미치는 것은 주위 온도입니다 . 특히 바 닥에서부터 위로 가면서 온도 차가 있으면 레이저빔이 굴절될 수 있습니다 . 바닥 가까이에서 온도 변화가 가장 심하므로 20 m 이 상의 거리를 측정할 경우 반드시 측정공구를 삼각대에 조립하여 사용해야 합니다 . 또한 가능하면 측정공구를 작업 표면의 중심에 세우십시오 . 외부 요인 외에도 장비에 따른 요인 ( 예 : 전복 또는 충 격의 강도 ) 에 따라 차이가 있을 수 있습니다 . 따라서 작업을 시작하기 전마다 레벨링 정확도를 점검하십시

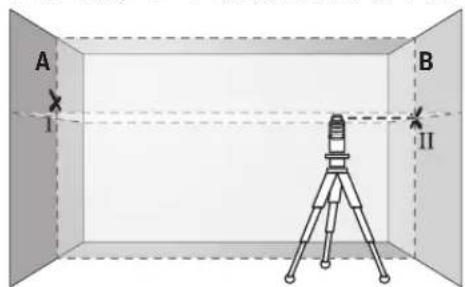

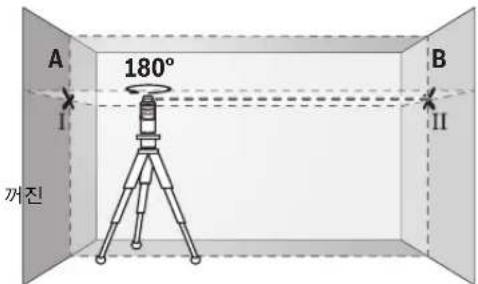

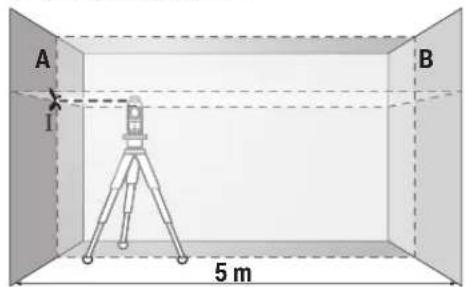

항상 수평 레이저 선의 정확도를 먼저 확인하고나서 수 직 레이저 선 정확도를 확인하십시오 . 정확도 확인 시 측정공구가 한번이라도 최대 편차를 초 과할 경우 보쉬 서비스 센터에 맡겨 수리하십시오 . 가로축의 수평 레벨링 정확도 테스트하기 이 테스트를 하려면 벽 A 와 B 사이에 단단한 바닥이 있는 5 m 구간의 빈 공간이 필요합니다 . – 측정공구를 벽 A에 가까이하여 삼각대에 조립하거나 단단하고 평평한 바닥에 놓으십시오 . 측정공구의 스 위치를 켠 다음 , 자동 레벨링 기능이 있는 교차선 작 동 모드를 선택하십시오 . – 레이저를 가까이 있는 벽 A 에 항하게 하고 측정공구 가 레벨링하도록 하십시오 . 벽에 레이저 선이 서로 교차하는 점의 중심을 표시하십시오 ( 지점 I). – 측정공구를 180° 돌리고 , 다시 레벨링하게 한 후 건너편 벽 B 에 레이저 선의 교차하는 점을 표시하 십시오 ( 지점 II). – 측정공구를 -돌리지 않은 상태로 - 벽 B 에 가까이 두고 스위치를 켠 후 레벨링이 되도록 합니다 . – ( 삼각대를 사용하거나 혹은 받침대를 사용하여) 측정 공구의 레이저 선 교차점이 벽 B 에 이전에 표시했 던 지점 II 와 정확히 일치하도록 하여 그 높이를 맞

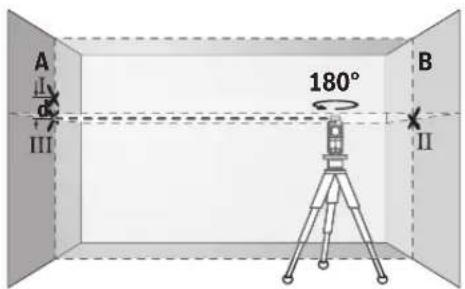

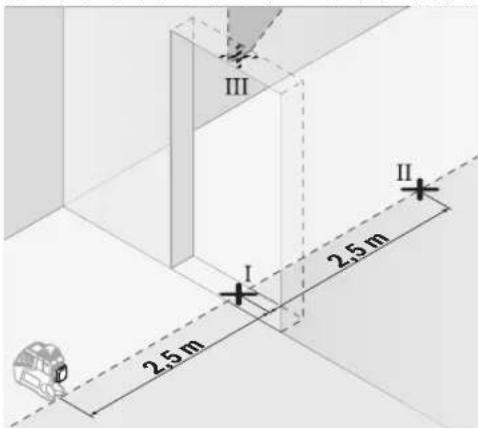

OBJ_BUCH-907-005.book Page 186 Monday, July 4, 2016 2:41 PM한국어 | 187Bosch Power Tools 1 609 92A 1YU | (4.7.16)– 높이를 변경하지 말고 측정공구를 180° 돌리십시오 . 측정공구를 수직 레이저 선이 이미 표시된 지점 I 을 통과하도록 하여 벽 A 에 맞추십시오 . 측정공구를 레벨링 한 후 벽 A 에 레이저 선의 교차점을 표시하십시오 ( 지점 III). – 벽 A에 표시된 두 점 I과 III의 차이 d는 측정공구의 가로축의 실제 높이 편차입니다 . 측정 구간 2 x 5 m = 10 m 의 경우 최대 허용 편차 는 다음과 같습니다 :10mx±0.2mm/m=±2mm 입니다. 그러므로 점 I 과 III 사이의 간격 d 는 반드시 2 mm 이하이어야 합니다 .수직선의 레벨링 정확도 확인하기이 테스트를 하려면 ( 단단한 바닥에 ) 문의 양쪽으로 최소한 2.5 m 의 자리가 있는 곳이 필요합니다 .– 측정공구를 문에서 2.5 m 거리에 단단하고 평평한 바닥에 ( 삼각대를 사용하지 말고 ) 놓으십시오 . 측정공구를 수직 모드로 상태로 자동 레벨링 기능으로 보정한 후에 레이저 선을 문 쪽으로 향하게 합니다 . – 수직 레이저 선의 중심을 문 바닥(지점 I)에, 문의 다 른 쪽에 5 m 떨어진 거리 ( 지점 II) 에 그리고 문 위쪽 면 ( 지점 III) 에 각각 표시합니다 .– 측정공구를 180° 돌려 문 건너편에 점 II 바로 뒤에 놓으십시오 . 측정공구를 레벨링하고 나서 수직 레 이저선의 중심이 정확히 점 I 과 II 를 통과하도록 맞 – 문 위쪽에 레이저 선의 중심을 점 IV 로 표시하십시

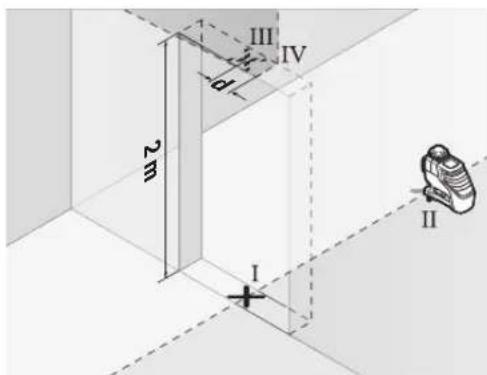

– 표시된 두 점 III 과 IV 의 차이 d 가 측정공구의 수직 실제 편차입니다 .– 문 부위의 높이를 측정하십시오 .최대 허용 편차는 다음과 같이 계산할 수 있습니다 :문 높이의 2 배 x 0.2 mm/m실례 : 문 높이가 2 m 인 경우 최대 편차는 2x2mx±0.2mm/m=±0.8mm입니다. 그 러므로 점 III 과 IV 의 간격은 0.8 mm 이하이어야 합

표시할 때 반드시 레이저 선의 중심점을 사용하십시오. 레이저 선의 폭이 거리에 따라 변화합니다 .레이저 표적판으로 작업하기레이저 표적판 15 를 사용하면 작업 조건이 불리하거나 먼 거리에서 작업할 때 가시성이 개선됩니다 .레이저 표적판 15 의 절반 정도 반사된 빔은 레이저 선의 가시성을 보완해 주며 , 통과한 절반 정도의 빔을 통해 레이저 표적판 반대편에서도 역시 레이저 선을 알아볼 수 있습니다 .삼각대를 사용한 작업 ( 별매 액세서리 )삼각대를 사용하면 바닥이 안정되고 높이를 조절할 수 있는 장점이 있습니다 . 1/4"- 삼각대 연결 부위 9 이 있는 측정공구를 삼각대 22 또는 시중에서 구매가 가능한 카메라 삼각대의 나사에 끼우십시오 . 시중에서 구매 가능한 건축용 삼각대를 고정하려면 5/8"- 삼각대 연결 부위 8 을 사용하십시오 . 삼각대의 잠금 나사로 측정공구를 조이십시오 .유니버설 홀더로 고정하기 ( 별매 액세서리 ) (그림 D 참조)유니버설 홀더 19 를 사용하면 측정공구를 수직면 , 파이프 혹은 자화 가능한 ( 자기를 띠게 할 수 있는 ) 소재에 고정할 수 있습니다 . 유니버설 홀더는 또한 스탠드로도 적당하며 측정공구의 높이를 맞추는데 도움이 됩

OBJ_BUCH-907-005.book Page 187 Monday, July 4, 2016 2:41 PM188 | 1 609 92A 1YU | (4.7.16) Bosch Power Tools측정판을 사용한 작업 ( 별매 액세서리 ) ( 그림 A - B 참조 )측정판 16 을 사용하면 바닥에 레이저 표시를 하거나 벽에 레이저 높이를 투영할 수 있습니다 .제로 부위와 눈금으로 원하는 높이에 대한 차이를 측정할 수 있으며 다른 위치에서 다시 투영될 수 있습니다 . 그러므로 표시하려는 높이에서 측정공구를 정확히 설정하지 않아도 됩니다 .측정판 16 에서는 반사 코팅이 되어 있어 먼 거리에서 혹은 강한 태양 광선에서도 레이저빔을 잘 볼 수 있습니다 . 레이저빔과 평행하게 측정판을 볼 경우에만 명암의 강도가 개선된 것을 확인할 수 있습니다 .레이저 리시버와 함께 작업하기 ( 별매 액세서리 ) (그림 D 참조)조명 상태가 좋지 않은 조건 ( 주위가 밝거나 직사 광선의 경우 ) 혹은 측정 거리가 먼 경우에 작업할 때 레이저 선를 잘 포착하기 위해 레이저 리시버 17 을 사용하십시오 . 레이저 리시버를 사용할 경우 펄스 기능을 작동하십시오 (“ 펄스 기능 ” 참조 , 185 페이지 ).레이저용 안경 ( 별매 액세서리 )레이저용 안경은 주위의 광선을 필터링하여 레이저의 적색 광선을 눈에 더 잘 보이게 합니다 . 레이저용 안경을 보안경으로 사용하지 마십시오 . 레이저용 안경은 레이저빔을 더 잘 보기 위해 사용하는 것으로 레이저 방사로부터 보호하지 않습니다 . 레이저용 안경을 선글라스로 착용하거나 운전할 때 사용하지 마십시오 . 레이저용 안경을 사용해도 UV 자외선으로부터 완전히 보호할 수 없으며 색상 감별력이 감소합니다 .작업 실례 ( 그림 C-H 참조 )측정공구의 사용방법의 실례는 그림이 나와있는 면을 참고하십시오 . 보수 정비 및 서비스 보수 정비 및 유지반드시 측정공구를 함께 공급된 안전 케이스에 넣어 보관하고 운반하십시오 .항상 측정공구를 깨끗이 유지하십시오 .측정공구를 물이나 다른 액체에 넣지 마십시오 .물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으십시오 . 세척제나 용제를 사용하지 마십시오 .특히 레이저빔 발사구 표면을 정기적으로 깨끗이하고 보푸라기가 없도록 하십시오 .수리를 해야 할 경우 측정공구를 안전 케이스 18 에서 넣어 보내 주십시오 .보쉬 AS 및 고객 상담보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습니다 . AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다 .고객 콜센터 : 080-955-0909이메일 상담 : Bosch-pt.hotline@kr.bosch.com문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10 자리의 부품번호를 알려 주십시오 .Bosch Korea, RBKRMechanics and Electronics Ltd.PT/SAX-ASA298 Bojeong-dong Giheung-guYongin-si, Gyeonggi-do, 446-913Republic of Korea080-955-0909 측정공구 , 액세서리 및 포장 등은 친환경적인 방법으로 재활용될 수 있도록 분류하십시오 .측정공구와 배터리 팩 / 배터리를 가정용 쓰레기로 처리하지 마십시오 !위 사항은 사전 예고 없이 변경될 수 있습니다 .
