| Tipo di prodotto | Livello laser lineare |
| Marca | Bosch |
| Modello | GLL 280 P Professional |
| Dimensioni (L x l x h) | 159 x 54 x 141 mm |
| Peso (secondo EPTA 01:2014) | 0,69 kg |
| Alimentazione | 4 batterie LR6 (AA) 1,5 V |
| Autonomia | Circa 9 h (2 linee laser), 18 h (1 linea laser) |
| Portata | Standard: 20 m; con funzione di impulso: 15 m; con ricevitore: 5–80 m |
| Precisione di livellamento | ±0,2 mm/m |
| Campo di livellamento automatico | ±4° |
| Tempo di livellamento tipico | < 4 s |
| Classe laser | 2 |
| Tipo di laser / lunghezza d'onda | 640 nm, < 1 mW |
| Grado di protezione | IP 54 (a prova di polvere e schizzi d'acqua) |
| Temperatura di funzionamento | -10 °C a +45 °C |
| Temperatura di stoccaggio | -20 °C a +70 °C |
| Attacco treppiede | 1/4" e 5/8" |
| Funzioni principali | Linee orizzontale, verticale e incrociata; livellamento automatico; modalità impulso per ricevitore; spegnimento automatico (regolabile); segnale acustico (disattivabile) |
| Manutenzione e pulizia | Panno morbido e umido; non utilizzare solventi; pulire regolarmente le uscite laser |
| Sicurezza | Non guardare nel raggio; tenere lontano da pacemaker (magneti); riporre nella custodia protettiva |
| Ricambi e riparabilità | Disponibili presso il servizio assistenza Bosch; numero articolo a 10 cifre (3 601 K63 2..); riparazione solo da personale qualificato |
| Informazioni generali | Manuale scaricabile gratuitamente su notice-facile.com; fornito con mirino, custodia, batterie; accessori opzionali: ricevitore, treppiede, supporto universale, occhiali |
Domande frequenti - GLL 280 P Professional BOSCH
Domande degli utenti su GLL 280 P Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Livella laser in formato PDF gratuitamente! Trova il tuo manuale GLL 280 P Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GLL 280 P Professional del marchio BOSCH.

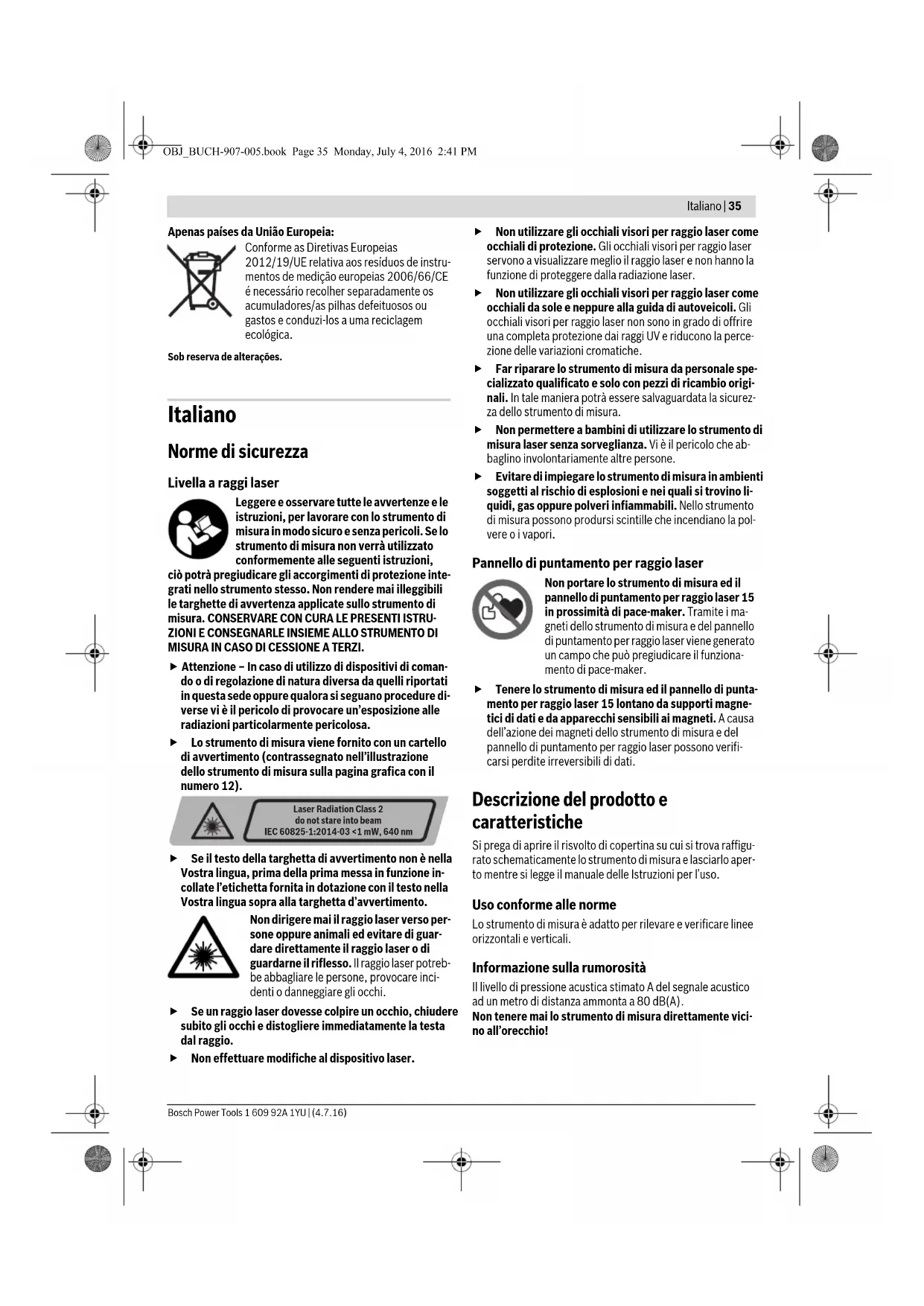

MANUALE UTENTE GLL 280 P Professional BOSCH
Livella a raggi laser

Leggere e osservare tutte le avvertenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e senza pericoli. Se lo strumento di misura non verrà utilizzato conformemente alle seguenti istruzioni,
ciò potrà pregiudicare gli accorgimenti di protezione integrati nello strumento stesso. Non rendere mai illeggibili le targhette di avvertenza applicate sullo strumento di misura. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI E CONSEGNARLE INSIEME ALLO STRUMENTO DI MISURA IN CASO DI CESSIONE A TERZI.
- Attenzione – In caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse vi è il pericolo di provocare un'esposizione alle radiazioni particolarmente pericolosa.
Lo strumento di misura viene fornito con un cartello di avvertimento (contrassegnato nell'illustrazione dello strumento di misura sulla pagina grafica con il numero 12).

Se il testo della targhetta di avvertimento non è nella Vostra lingua, prima della prima messa in funzione incollate l'etichetta fornita in dotazione con il testo nella Vostra lingua sopra alla targhetta d'avvertimento.

Non dirigere mai il raggio laser verso persone oppure animali ed evitare di guardare direttamente il raggio laser o di guardarne il riflesso. Il raggio laser potrebbe abbagliare le persone, provocare incidenti o danneggiare gli occhi.
Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio.
▶ Non effettuare modifiche al dispositivo laser.
Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser.
Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.
Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.
Non permettere a bambini di utilizzare lo strumento di misura laser senza sorveglianza. Vi è il pericolo che abbaglino involontariamente altre persone.
Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.
Pannello di puntamento per raggio laser

Non portare lo strumento di misura ed il pannello di puntamento per raggio laser 15 in prossimità di pace-maker. Tramite i magneti dello strumento di misura e del pannello di puntamento per raggio laser viene generato un campo che può pregiudicare il funzionamento di pace-maker.
Tenere lo strumento di misura ed il pannello di puntamento per raggio laser 15 lontano da supporti magnetici di dati e da apparecchi sensibili ai magneti. A causa dell'azione dei magneti dello strumento di misura e del pannello di puntamento per raggio laser possono verificarsi perdite irreversibili di dati.
Descrizione del prodotto e caratteristiche
Si prega di aprire il risvolto di copertina su cui si trova raffigurato schematicamente lo strumento di misura e lasciarlo aperto mentre si legge il manuale delle Istruzioni per l'uso.
Uso conforme alle norme
Lo strumento di misura è adatto per rilevare e verificare linee orizzontali e verticali.
Informazione sulla rumorosità
Il livello di pressione acustica stimato A del segnale acustico ad un metro di distanza ammonta a 80 dB(A).
Non tenere mai lo strumento di misura direttamente vici- no all'orecchio!







36 | Italiano
Componenti illustrati
La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.
1 Uscita del raggio laser
2 Indicatore dello stato delle batterie
3 Tasto funzionamento ad impulsi
4 Indicatore funzionamento ad impulsi
5 Tasto per la selezione del modo operativo
6 Indicatore funzionamento senza sistema di autolivellamento
7 Interruttore di avvio/arresto
8 Attacco treppiede 5/8"
9 Attacco treppiede 1/4"
11 Bloccaggio del coperchio del vano batterie
12 Targhetta di indicazione di pericolo del raggio laser
13 Numero di serie
14 Magneti
15 Pannello di puntamento per raggi laser
16 Piastra di misurazione con piedino*
17 Ricevitore laser*
18 Astuccio di protezione*
19 Supporto universale*
20 Asta telescopica*
21 Occhiali per la visualizzazione del laser*
22 Treppiede*
* L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.
Dati tecnici
Livella a raggi laser GLL 2-80 P
| Codice prodotto | 3 601 K63 2.. |
| Campo operativo1) | |
| - S t a n d a r d | 20 m |
| - Con funzionamento ad impulsi | 15 m |
| - Con ricevitore laser | 5 - 80 m |
| Precisione di livellamento | ± 0,2 mm/m |
| Campo di autolivellamento tipico | ± 4^ |
| Tempo di autolivellamento tipico | <4 s |
| Temperatura di esercizio | -10^ +45^ |
| Temperatura di magazzino | -20^ +70^ |
| Umidità relativa dell'aria max. | 90 % |
1) Il campo operativo può subire delle riduzioni dovute a sfavorevoli condizioni ambientali (p. es. esposizione diretta ai raggi solari).
Per un'inequivocabile identificazione del Vostro strumento di misura fate riferimento al numero di serie 13 riportato sulla targhetta di costruzione.
Livella a raggi laser GLL 2-80 P
| Classe laser 2 | |
| Tipo di laser | 640 nm, < 1 mW |
| C_6 | 1 |
| Durata di impulsi più breve | 1/1600 s |
| Divergenza linea laser | 0,5 mrad (angolo giro) |
| Attacco treppiede | 1/4", 5/8" |
| Batterie | 4 x 1 , 5 V L R 6 ( A A ) |
| Autonomia | |
| - Con 2 livelli laser | 9 h |
| - Con 1 livello laser | 18 h |
| Peso in funzione della EPTA-Procedure 01:2014 | 0,69 kg |
| Dimensioni(lunghezza x larghezza x altezza) | 159 x 54 x 141 mm |
| Tipo di protezione | IP 54 (protezione contro la polvere e contro gli spruzzi dell'acqua) |
1) Il campo operativo può subire delle riduzioni dovute a sfavorevoli condizioni ambientali (p. es. esposizione diretta ai raggi solari).
Per un'inequivocabile identificazione del Vostro strumento di misura fate riferimento al numero di serie 13 riportato sulla targhetta di costruzione.
Montaggio
Applicazione/sostituzione delle batterie
Per il funzionamento dello strumento di misura si consiglia l'impiego dei batterie alcaline al manganese.
Per aprire il coperchio del vano batterie 10 spingere il bloccaggio 11 in direzione della freccia ed aprire il coperchio del vano batterie. Inserire le batterie, facendo attenzione alla corretta polarizzazione, conformemente all'illustrazione riportata sul lato interno del coperchio del vano batterie.
Quando le batterie sono quasi scariche, suona un unico segnale acustico della durata di 5 s. L'indicatore dello stato delle batterie 2 lampeggia permanentemente in rosso. Lo strumento di misura può essere fatto funzionare ancora per meno di 2 h.
Se all'accensione dello strumento di misura le batterie sono quasi scariche, il segnale acustico suona per 5 s subito dopo l'accensione dello strumento di misura stesso.
Sostituire sempre contemporaneamente tutte le batterie. Utilizzare esclusivamente batterie che siano di uno stesso produttore e che abbiano la stessa capacità.
In caso di non utilizzo per periodi di tempo molto lunghi, estrarre le batterie dallo strumento di misura. In caso di periodi di deposito molto lunghi, le batterie possono subire corrosioni oppure e si possono scaricare.









Italiano | 37
Uso
Messa in funzione
Durante il funzionamento dello strumento di misura in determinate condizioni vengono emessi forti segnali acustici. Per questa ragione tenere l'apparecchio di misura lontano dall'orecchio o da altre persone. Il forte segnale acustico può danneggiare l'udito.
▶ Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.
Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura.
Evitare urti oppure cadute violente dello strumento di misura. Danneggiamenti dello strumento di misura possono pregiudicarne la precisione. Dopo un urto o una caduta violenta effettuare il controllo del raggio laser oppure del raggio filo a piombo confrontandolo con una linea di riferimento orizzontale o verticale nota oppure con punti di filo a piombo controllati.
Durante il trasporto spegnere lo strumento di misura. Spegnendo lo strumento, viene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti.
Accensione/spegnimento
Per accendere lo strumento di misura spingere l'interruttore di avvio/arresto 7 in posizione «on» (per lavori senza sistema di autolivellamento) oppure in posizione «o n» vori con sistema di autolivellamento). Subito dopo l'accensione, lo strumento di misura emette linee laser dalle uscite 1.
Non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser anche da distanze maggiori.
▶ Non lasciare mai lo strumento di misura senza custodia quando è acceso ed avere cura di spegnere lo strumento di misura subito dopo l'utilizzo. Vi è il pericolo che altre persone potrebbero essere abbagliate dal raggio laser.
Per spegnere lo strumento di misura spingere l'interruttore di avvio/arresto 7 in posizione «off». Spegnendo lo strumento l'unità oscillante viene bloccata.
Superando la temperatura massima d'esercizio ammessa, parì a 45 °C lo spegnimento automatico interviene a protezione del diodo al laser. Dopo la fase di raffreddamento lo strumento di misura è di nuovo pronto per l'esercizio e può essere nuovamente acceso.
Disattivazione del sistema di disinserimento automatico
Se per ca. 30 min non viene premuto alcun tasto sullo strumento di misura, lo stesso si spegne automaticamente per proteggere le batterie.
È possibile riaccendere lo strumento di misura dopo il disinserimento automatico. Spingere l'interruttore di avvio/arresto 7 prima in posizione «off» e quindi accendere di nuovo lo strumento di misura oppure premere una volta il tasto per la selezione del modo operativo 5 oppure il tasto funzionamento ad impulsi 3.
Per disattivare il sistema di disinserimento automatico, tenere premuto per almeno 3 s (con strumento di misura acceso) il tasto per la selezione del modo operativo 5. Se il sistema di disinserimento automatico è disattivato, i raggi laser lampeggiano brevemente per la conferma.
Per attivare il disinserimento automatico, spegnere lo strumento di misura e riaccenderlo oppure, invece di questa operazione, tenere premuto il tasto per la selezione del modo operativo 5 per almeno 3 s.
Disattivazione del segnale acustico
All'accensione dello strumento di misura il segnale acustico è sempre attivato.
Per disattivare ed attivare il segnale acustico premere contemporaneamente il tasto per la selezione del modo operativo 5 ed il tasto per il funzionamento ad impulsi 3 e tenerli pre-muti per almeno 3 s.
Sia in caso di attivazione che di disattivazione si avvertiranno tre brevi segnali acustici a conferma.
Modi operativi
Lo strumento di misura dispone di tre modi operativi selezionabili in ogni momento:
- Funziona mento orizzontale: genera un livello laser orizzontale,
- Funzionamento verticale: genera un livello laser verticale,
- Funzionamento a linee incrociate: genera un livello laser orizzontale ed un livello laser verticale.
Una volta acceso, lo strumento di misura si trova nel modo operativo orizzontale. Per cambiare il modo operativo, pre-mere il tasto per la selezione del modo operativo 5.
Tutti e tre i modi operativi possono essere selezionati con o senza la funzione di autolivellamento.
Funzionamento ad impulsi
Per lavorare con il ricevitore laser 17 deve essere attivato – indipendentemente dal modo operativo selezionato – il funzionamento ad impulsi.
Nel funzionamento ad impulsi, le linee laser lampeggiano con una frequenza molto elevata e di conseguenza sono rintracciabili dal ricevitore laser 17.
Per attivare il funzionamento ad impulsi premere il tasto 3. Con funzionamento ad impulsi inserito l'indicatore 4 è illuminato in verde.
Con funzionamento ad impulsi inserito, la visibilità delle linee laser ad occhio nudo si riduce. Per lavori senza ricevitore laser, disinserire pertanto il funzionamento ad impulsi premen-do di nuovo il tasto 3. Con funzionamento ad impulsi disinse- rito, l'indicatore 4 si spegne.
Sistema di autolivellamento
Utilizzo del sistema di autolivellamento
Posizionare lo strumento di misura su un supporto stabile ed orizzontale, fissarlo sul supporto 19 oppure sul treppiede 22.
Per un utilizzo con il sistema di autolivellamento, spingere l'interruttore di avvio/arresto 7 nella posizione «?on».








38 | Italiano
Il sistema di autolivellamento livella automaticamente differenze all'interno del campo di autolivellamento di ±4^ . Il livella- mento è concluso non appena i raggi laser non si muovono più.
Qualora non fosse possibile l'operazione automatica di livellamento, p. es. poiché la superficie di appoggio dello strumento di misura differisce di oltre 4° rispetto alla linea orizzontale, i raggi laser iniziano a lampeggiare a frequenza veloce. In caso di segnale acustico attivato, un segnale acustico suona per massimo 30 s con frequenza veloce. Entro 10 s dall'accensione questo allarme è disattivato per consentire la preparazione dello strumento di misura.
Posizionare lo strumento di misura orizzontalmente ed attendere l'autolivellamento. Non appena lo strumento di misura si trova all'interno del campo di autolivellamento di ±4^ , i raggi laser si illuminano permanentemente e viene disinserito il segnale acustico.
In caso di urti o di modifiche di posizione durante l'esercizio, lo strumento di misura esegue di nuovo un'operazione automatica di livellamento. In seguito ad una nuova operazione di livellamento, per evitare errori si deve controllare la posizione orizzontale o verticale del raggio lineare in relazione ai punti di riferimento.
Operare senza il sistema di autolivellamento
Per lavori senza il sistema di autolivellamento spingere l'interruttore di avvio/arresto 7 in posizione «on». In caso di sistema di autolivellamento spento l'indicatore 6 è illuminato in rosso e per 30 s le linee laser lampeggiano a frequenza lenta. In caso di livellamento automatico disinserito è possibile tenere lo strumento di misura liberamente in mano oppure posarlo su una base inclinata. In modalità squadro, i due raggi laser non seguono necessariamente una linea in posizione reciprocamente verticale.
Precisione di livellamento
Fattori che influenzano la precisione
L'influenza più significativa è quella esercitata dalla temperatura ambientale. In modo particolare le differenze di temperatura che dal basso vanno verso l'alto possono disturbare le funzioni del laser.
Dato che la stratificazione della temperatura nelle vicinanze del pavimento è al massimo, si raccomanda di montare sempre lo strumento di misura su un treppiede a partire dai 20 m di misurazione. Inoltre cercare possibilmente di mettere lo strumento di misura al centro del luogo di lavoro.
Oltre ad influssi esterni, anche influssi sull'apparecchio (ad es. cadute o urti violenti) potranno comportare variazioni. Per tale ragione, prima di iniziare il lavoro, occorrerà sempre verificare la precisione di livellamento.
Controllare sempre per prima la precisione di livellamento della linea laser orizzontale e successivamente la precisione di livellamento della linea laser verticale.
Qualora durante uno dei controlli lo strumento di misura dovesse superare le differenze massime, farlo riparare da un servizio di assistenza clienti Bosch.
Controllo della precisione di livellamento orizzontale dell'asse trasversale
Per questo controllo è necessario un tratto di misura libero di 5 m su una base fissa tra due pareti A e B.

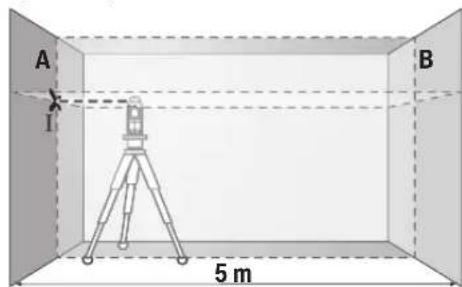

- Montare lo strumento di misura nelle vicinanze della parete A su un treppiede oppure posarlo su una base stabile e piana. Accendere lo strumento di misura. Selezionare il modo operativo squadro con autolivellamento.

- Dirigere il raggio laser sulla vicina parete A ed eseguire l'operazione di livellamento dello strumento di misura. Marcare il centro del punto in cui i raggi laser si incrociano sulla parete (punto 1).

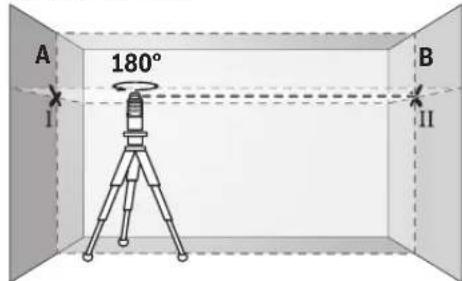

- Ruotare lo strumento di misura di 180°, eseguire l'operazione di livellamento e marcare il punto d'incrocio dei raggi laser sulla parete contrapposta B (punto II).

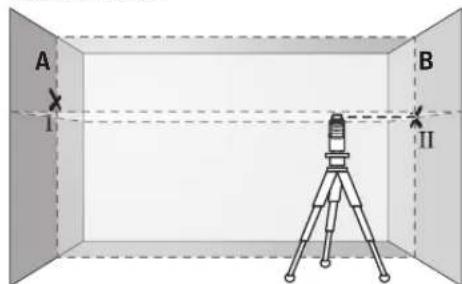

- Installare lo strumento di misura – senza girarlo – vicino alla parete B, accenderlo e lasciare che esegua l'operazione di livellamento.

- Regolare lo strumento di misura in altezza in modo tale (mediante treppiede oppure se necessario utilizzando appositi supporti) che il punto d'incrocio delle linee laser arrivi precisamente sul punto II precedentemente marcato sulla parete B.









Italiano | 39

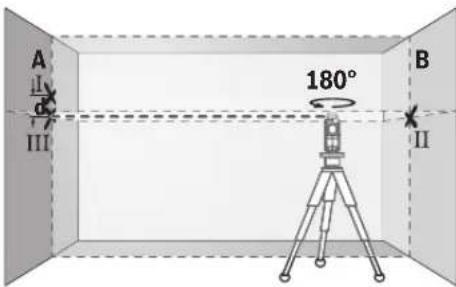

- Ruotare lo strumento di misura di 180° senza modificare l'altezza. Dirigerlo sulla parete A in modo che la linea laser verticale scorra sul punto I precedentemente marcato. Sottoporre lo strumento di misura ad un'operazione di livellamento e marcare il punto d'incrocio delle linee laser sulla parete A (punto III).
- La differenza della misura d dei punti marcati I e III sulla parete A indica la tolleranza effettiva dello strumento nell'ambito della misura lungo l'asse trasversale.
Sul tratto di misura di 2 x 5 m = 10 m la deviazione ammessa può essere al massimo:
10 m x ± 0.2 mm/m = ± 2 mm.
La differenza d tra i punti I e TIT può essere pertanto al massimo di 2 mm.
Controllo della precisione di livellamento della linea verticale
Per un controllo è necessaria l'apertura della porta (su base compatta) ed ogni lato della porta deve avere uno spazio di almeno 2,5 m.

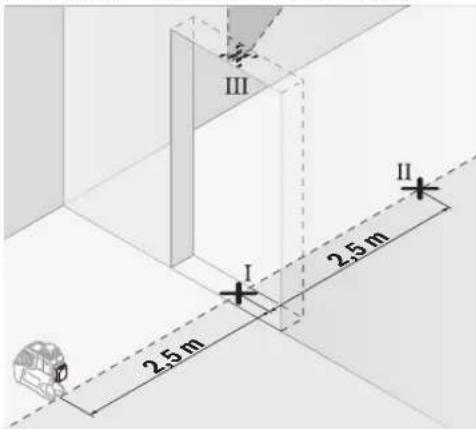

- Posizionare lo stru mento di misura a 2,5 m di distanza dall'apertura della porta su una base solida e piana (non su un treppiede). Lasciare eseguire l'operazione di livellamento dallo strumento di misura in funzionamento verticale e dirigere la linea laser sull'apertura della porta.

- Marcare il centro della linea laser verticale sul pavimento dell'apertura della porta (punto I), alla distanza di 5 m sull'altro lato dell'apertura della porta (punto II) e al margine superiore dell'apertura della porta (punto III).

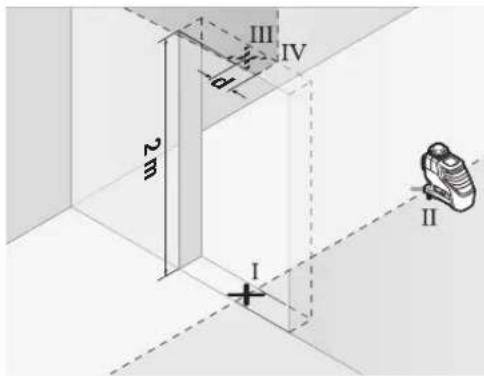

- Ruotare lo strumento di misura di 180° e posizionarlo sull'altro lato dell'apertura della porta direttamente dietro al punto II. Lasciare eseguire l'operazione di livellamento dallo strumento di misura ed allineare la linea laser verticale in modo che il suo centro passi esattamente attraverso i punti I e II.
- Marcare il centro della linea laser sul bordo superiore dell'apertura della porta come punto IV.
- La differenza d di entrambi i punti marcati III e IV indica la tolleranza effettiva dello strumento di misura dalla posizione verticale.
- Misurare l'altezza dell'apertura della porta.
La tolleranza massima ammissibile deve essere calcolata come segue:
altezza doppia dell'apertura della porta x 0,2 mm/m esempio: In caso di un'altezza dell'apertura della porta di 2 m, la divergenza massima deve essere di
2 x 2 m x ±0,2 mm/m = ±0,8 mm. I punti III e IV possono essere quindi lontani uno dall'altro al massimo di 0,8 mm.
Indicazioni operative
Per la marcatura utilizzare sempre e soltanto il centro della linea laser. La larghezza della linea laser cambia con la distanza.
Lavorare con il pannello di puntamento per raggi laser
Il pannello di puntamento per raggi laser 15 migliora la visibilità del raggio laser in caso di condizioni sfavorevoli e di grandi distanze.
La metà riflettente del pannello di puntamento per raggi laser 15 migliora la visibilità della linea laser, attraverso la metà trasparente la linea laser è riconoscibile anche dal retro del pannello di puntamento.
Utilizzo del treppiede (accessori)
Un treppiede permette di avere una base di misurazione stabile e regolabile in altezza. Posizionare lo strumento di misura con l'attacco treppiede da 1/4" 9 sul filetto del treppiede 22 oppure di un treppiede per macchina fotografica comunemente in commercio. Per il fissaggio su un treppiede comunemente in commercio, utilizzare l'attacco treppiede 5/8" 8. Avvitare lo strumento di misura con la vite di fermo del treppiede.










40 | Italiano
Fissaggio con il supporto universale (accessori) (vedi figura D)
Con l'ausilio del supporto universale 19 è possibile fissare lo strumento di misura ad esempio su superfici verticali, tubi oppure materiali magnetizzabili. Il supporto universale è altrettanto adatto quale treppiede e facilita l'allineamento in altezza dello strumento di misura.
Lavorare con la piastra di misurazione (accessori) (vedere figure A-B)
Utilizzando la piastra di misurazione 16 è possibile trasmettere la marcatura del raggio laser sul pavimento oppure l'altezza del raggio laser sulla parete.
Con il campo zero e la scala è possibile misurare la sfalsatura rispetto all'altezza desiderata per poi ritracciarla su un altro punto. In questo modo viene a mancare la regolazione esatta dello strumento di misura sull'altezza che si vuole trasmettere.
La piastra di misurazione 16 è dotata di un rivestimento riflettente in grado di migliorare la visibilità del raggio laser su lunghe distanze oppure in caso di forte radiazione solare. L'aumento della luminosità può essere riscontrata guardando parallela- mente verso il raggio laser e verso la piastra di misurazione.
Lavorare con ricevitore laser (accessori) (vedi figura D)
In caso di condizioni di luce sfavorevoli (ambiente luminoso, irradiazione solare diretta) e su grandi distanze utilizzare il ricevitore laser 17 per una migliore individuazione delle linee laser. Per lavori con il ricevitore laser inserire il funzionamento ad impulsi (vedi «Funzionamento ad impulsi», pagina 37).
Occhiali visori per raggio laser (accessori)
Gli occhiali visori per raggio laser filtrano la luce ambientale. In questo modo la luce rossa del laser risulta più visibile.
Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser.
Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.
Esempi di applicazione (vedi figure C-H)
Esempi per possibilità di impiego dello strumento di misura sono riportati sulle illustrazioni.
Manutenzione ed assistenza
Manutenzione e pulizia
Conservare e trasportare lo strumento di misura utilizzando esclusivamente l'astuccio di protezione fornito in dotazione.
Avere cura di tenere lo strumento di misura sempre pulito. Non immergere mai lo strumento di misura in acqua oppure in liquidi di altra natura.
Pulire ogni tipo di sporcizia utilizzando un panno umido e morbido. Non utilizzare mai prodotti detergenti e neppure solventi. Pulire regolarmente specialmente le superfici dell'uscita del raggio laser prestando particolare attenzione alla presenza di peluria.
In caso si presentasse la necessità di riparazioni, spedire lo strumento di misura mettendolo nell'apposito astuccio di protezione 18.
Assistenza clienti e consulenza impieghi
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:
www.bosch-pt.com
Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa 2/A
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales.Service@de.bosch.com
Smaltimento
Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in modo che possano essere riciclati nel pieno rispetto dell'ambiente.
Non gettare strumenti di misura e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE gli strumenti di misura diventa- ti inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93






Nederlands | 41
Con ogni riserva di modifiche tecniche.
Nederlands
Laserová ciel'ová tabul'ka

15 Laserová ciel'ová tabul'ka
16 Meracia platnička s pätkou*
