用户手册 GRL 250 HV Professional BOSCH

（GRL300HV/GRL300HVG）

旋转激光仪和遥控器安全规章 必须阅读并注意所有说明，从而安全可 靠地工作。如果不注意说明，可能会影 响集成的保护功能。警戒牌应保持清晰 可读的状态。请妥善保存本说明书，并 在转交时将本说明书一起移交。 u 小心 – 如果使用了与此处指定的操作或校准设备 不同的设备，或执行了不同的过程方法，可能会

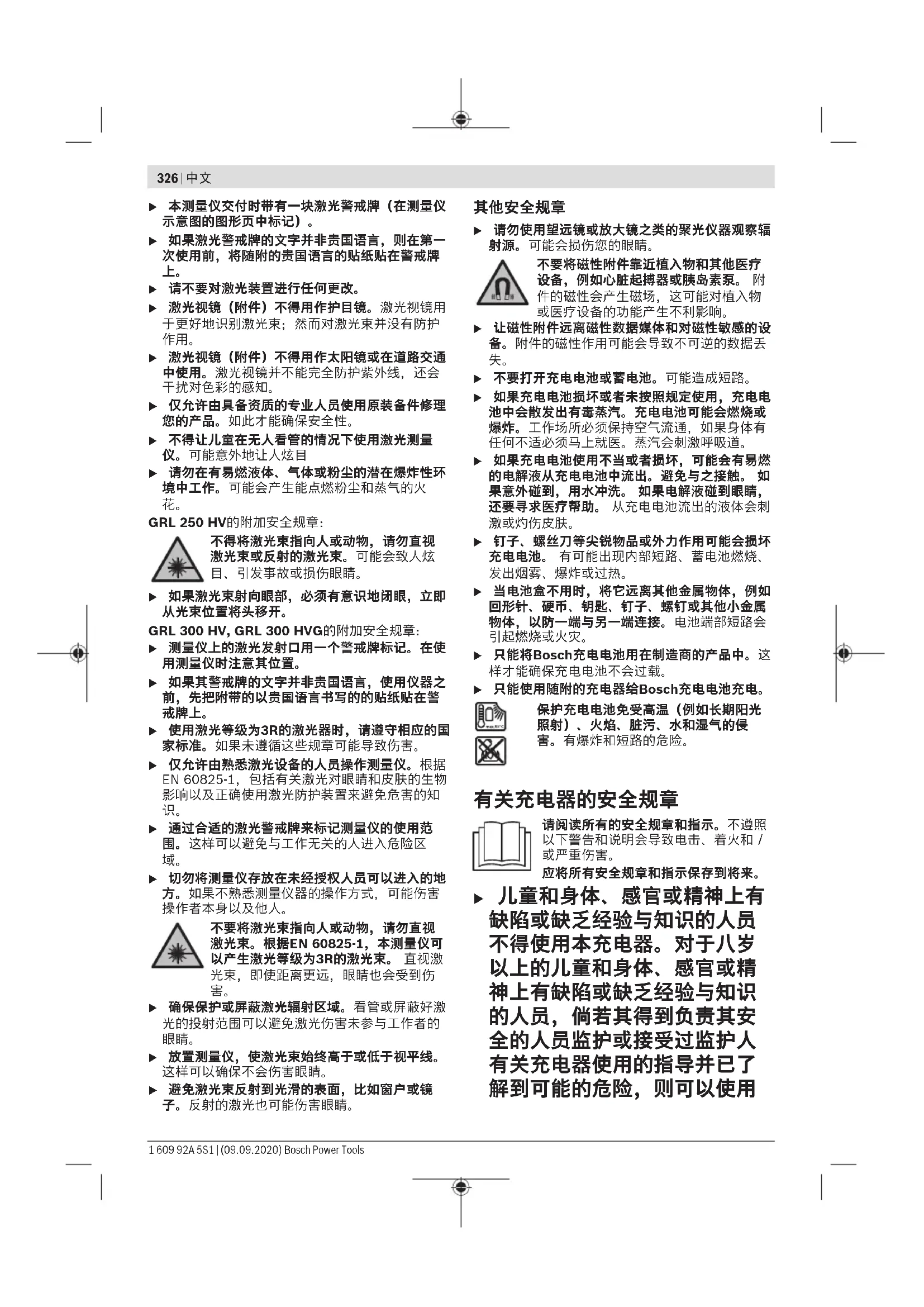

Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)326 | 中文 u 本测量仪交付时带有一块激光警戒牌（在测量仪 示意图的图形页中标记）。 u 如果激光警戒牌的文字并非贵国语言，则在第一 次使用前，将随附的贵国语言的贴纸贴在警戒牌

u 请不要对激光装置进行任何更改。u 激光视镜（附件）不得用作护目镜。激光视镜用 于更好地识别激光束；然而对激光束并没有防护

u 激光视镜（附件）不得用作太阳镜或在道路交通 中使用。激光视镜并不能完全防护紫外线，还会

u 仅允许由具备资质的专业人员使用原装备件修理 您的产品。如此才能确保安全性。 u 不得让儿童在无人看管的情况下使用激光测量 仪。可能意外地让人炫目 u 请勿在有易燃液体、气体或粉尘的潜在爆炸性环 境中工作。可能会产生能点燃粉尘和蒸气的火

GRL250HV的附加安全规章： 不得将激光束指向人或动物，请勿直视 激光束或反射的激光束。可能会致人炫 目、引发事故或损伤眼睛。 u 如果激光束射向眼部，必须有意识地闭眼，立即

u 测量仪上的激光发射口用一个警戒牌标记。在使 用测量仪时注意其位置。 u 如果其警戒牌的文字并非贵国语言，使用仪器之 前，先把附带的以贵国语言书写的的贴纸贴在警

u 使用激光等级为3R的激光器时，请遵守相应的国 家标准。如果未遵循这些规章可能导致伤害。 u 仅允许由熟悉激光设备的人员操作测量仪。根据 EN 60825-1，包括有关激光对眼睛和皮肤的生物 影响以及正确使用激光防护装置来避免危害的知

u 通过合适的激光警戒牌来标记测量仪的使用范 围。这样可以避免与工作无关的人进入危险区

u 切勿将测量仪存放在未经授权人员可以进入的地 方。如果不熟悉测量仪器的操作方式，可能伤害

不要将激光束指向人或动物，请勿直视 激光束。根据EN 60825-1，本测量仪可 以产生激光等级为3R的激光束。 直视激 光束，即使距离更远，眼睛也会受到伤

u 确保保护或屏蔽激光辐射区域。看管或屏蔽好激 光的投射范围可以避免激光伤害未参与工作者的

u 放置测量仪，使激光束始终高于或低于视平线。 这样可以确保不会伤害眼睛。 u 避免激光束反射到光滑的表面，比如窗户或镜 子。反射的激光也可能伤害眼睛。

u 请勿使用望远镜或放大镜之类的聚光仪器观察辐 射源。可能会损伤您的眼睛。 不要将磁性附件靠近植入物和其他医疗 设备，例如心脏起搏器或胰岛素泵。 附 件的磁性会产生磁场，这可能对植入物 或医疗设备的功能产生不利影响。 u 让磁性附件远离磁性数据媒体和对磁性敏感的设 备。附件的磁性作用可能会导致不可逆的数据丢

u 不要打开充电电池或蓄电池。可能造成短路。u 如果充电电池损坏或者未按照规定使用，充电电 池中会散发出有毒蒸汽。充电电池可能会燃烧或 爆炸。工作场所必须保持空气流通，如果身体有 任何不适必须马上就医。蒸汽会刺激呼吸道。 u 如果充电电池使用不当或者损坏，可能会有易燃 的电解液从充电电池中流出。避免与之接触。 如 果意外碰到，用水冲洗。 如果电解液碰到眼睛， 还要寻求医疗帮助。 从充电电池流出的液体会刺

u 钉子、螺丝刀等尖锐物品或外力作用可能会损坏 充电电池。 有可能出现内部短路、蓄电池燃烧、 发出烟雾、爆炸或过热。 u 当电池盒不用时，将它远离其他金属物体，例如 回形针、硬币、钥匙、钉子、螺钉或其他小金属 物体，以防一端与另一端连接。电池端部短路会

u 只能将Bosch充电电池用在制造商的产品中。这 样才能确保充电电池不会过载。 u 只能使用随附的充电器给Bosch充电电池充电。 保护充电电池免受高温（例如长期阳光 照射）、火焰、脏污、水和湿气的侵 害。有爆炸和短路的危险。

请阅读所有的安全规章和指示。不遵照 以下警告和说明会导致电击、着火和／

应将所有安全规章和指示保存到将来。 u 儿童和身体、感官或精神上有 缺陷或缺乏经验与知识的人员 不得使用本充电器。对于八岁 以上的儿童和身体、感官或精 神上有缺陷或缺乏经验与知识 的人员，倘若其得到负责其安 全的人员监护或接受过监护人 有关充电器使用的指导并已了 解到可能的危险，则可以使用 1 609 92A 5S1 | (09.09.2020) Bosch Power Tools中文 | 327 本充电器。否则会有误操作和

u 在使用、清洁和保养时请看管 好儿童。确保儿童不会使用本

u 请只给电容为9安培小时的 Bosch NiCd/NiMH充电电池 充电（2电池单元）。电池电压 必须与充电器的电池的充电电 压相匹配。切勿给非充电型电 池充电。否则存在着火和爆炸

不得将充电器暴露在雨中或潮湿环境中。水进 入电器将增加电击危险。 u 请只使用随附的充电器为测量仪充电。u 保持充电器的清洁。污染会产生触电的危险。u 每次使用前都要检查充电器、电源线和插头。一 旦发现充电器损坏，请勿使用。请勿自行打开充 电器，只能由具有相应资质的专业人员用原厂配 件进行维修。损坏的充电器、电源线和插头会增

u 不要在可燃的底板（如纸张、织物等）上或可燃 环境中使用充电器。因充电器在充电时会变热，

本测量仪器是用来测量和检查精准水平的高度梯 度、垂直线、列线和下对点的。 本测量仪适合在室内和室外使用。

遥控器用于通过红外线控制Bosch旋转激光仪。 遥控器适合在户内、户外使用。

图示部件的编号对应于图形页上的测量仪和遥控器

(24) 激光发射口警戒牌（GRL300HV/ GRL300HVG） A) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

A) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

0.5–125米 0.5–150米 0.5–150米

A)C) ±3毫米（30米时） ±3毫米（30米时） ±3毫米（30米时）

基准高度以上的最大使用高度 2000米 2000米 2000米

635纳米，<1毫瓦 635纳米，<5毫瓦 532纳米，<5毫瓦

2× 1.5伏特 LR20（D） 2× 1.5伏特 LR20（D） 2× 1.5伏特 LR20（D） 重量符合EPTA-Procedure 01:2014 1.8千克 1.8千克 1.8千克 尺寸（长× 宽× 高） 190× 180× 170毫米 190× 180× 170毫米 190× 180× 170毫米

A) 在25摄氏度时 B) 工作范围可能会因为环境条件不利（比如阳光直射）而缩小。 C) 沿着轴 D) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。 型号铭牌上的序列号(22)是测量仪唯一的识别码。

安培 1.0 充电时许可的充电电池温度 摄氏度 0至+40 1 609 92A 5S1 | (09.09.2020) Bosch Power Tools中文 | 329

额定电压（每个电池单元） 伏特= 1.2 重量符合EPTA-Procedure 01:2014 千克 0.12

–20摄氏度至+70摄氏度 基准高度以上的最大使用高度 2000米

1×1.5伏特LR6（AA） 重量符合EPTA-Procedure 01:2014

A) 工作范围可能会因为环境条件不利（比如阳光直射）而缩小。 B) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。 型号铭牌上的序列号(33)是您的遥控器的唯一识别号。

建议在遥控器中使用碱性电池。 朝箭头方向按下止动件(34)以打开电池盒盖(35)， 然后取下电池盒盖。装入电池。 根据电池盒内部的图示，注意电极是否正确。 u 长时间不使用时，应蓄电池从遥控器中取出。在 长时间存放的情况下，遥控器中的电池可能会腐

本测量仪可以使用一般的电池或充电电池或Bosch

u 注意电源电压！电源的电压必须和充电器铭牌上

首次使用前，为电池组(13)充电。电池组只能使用 规定的充电器(18)充电。 将与电源匹配的电源插头(19)插入充电器(18)并卡

将充电器的充电插头(20)插入电池组(13)上的插口 (17)中。将充电器连接到电源上。 为电量耗尽的电池组充电大约需要14小时。充电器 和电池组具有过充保护功能。 新的或长期未使用的电池组必须经过5次的充电和放 电周期之后才能发挥最大功率。 不要在每次使用后都为电池组(13)充电，否则会降 低电池的容量。只有当电池电量警告标志(12)持续 亮起或闪烁时，才为电池组充电。 充电后如果电池组的使用时间明显缩短，代表电池 组已经损坏，必须更换新的电池组。 当电池组的电量耗尽后，也可以借助连接了电源的 充电器(18)驱动测量仪。关闭测量仪，为电池组充 电约10分钟，然后连接好充电器后再次接通测量

更换电池组(13)时，将止动件(16)转到位置 ，然 后将电池组从测量仪中拔出。将新的电池组推入测 量仪，然后将止动件(16)转到位置 。 u 长时间不用时，请将电池组从测量仪中取出。在 长时间存放的情况下，测量仪中的充电电池可能

操作仪器时最好使用碱性锰电池或充电电池。 如需取下电池盒(14)，请将固定扳扣(15)旋转到位 置 。将电池盒从测量仪中拔出，然后装入电池或

根据电池盒内部的图示，注意电极是否正确。 务必同时更换所有的电池或充电电池。请使用同一 制造厂商，容量相同的电池或充电电池。 将电池盒(14)推入测量仪，然后将固定扳扣(15)旋

u 长时间不用时，请将电池或充电电池从测量仪中 取出。 在长时间存放于测量仪中的情况下，电池 和充电电池可能会腐蚀以及自行放电。

当电池电量警告标志(12)首次闪红光时，测量仪还 可以运行2小时。 如果电池电量警告标志(12)持续亮起红光，则表示 无法进行测量。测量仪在1分钟后自动关闭。 Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)330 | 中文

u 避免测量仪和遥控器受潮或受阳光直射。 u 请勿在极端温度或温度波动较大的情况下使用测 量仪和遥控器。比如，不可以长时间搁置在汽车 中。温度波动较大的情况下，使用测量仪和遥控 器之前先使其温度稳定下来。在继续使用测量仪 操作前应先通过(参见 “测量仪精度检查”, 页331)检查精度。 在极端温度或温度波动较大的情况下，测量仪的

u 避免让测量仪发生剧烈碰撞或将其跌落。测量仪 受到强烈的外部作用之后，在重新使用之前务必 进行精度检查(参见 “测量仪精度检查”, 页331)。

如果您在仪器找平时按下操作按键，会中断找平过 程，并导致仪器瞬间停止转动。使用遥控器便可以

只要电池电压充足，遥控器就可以使用。 放置测量仪时确保遥控器的信号能直达一个传感器 (7)。如果遥控器无法直接对准传感器，请缩小工作 范围。可以通过反射信号（比如墙壁）再次改善可 达范围，即使是间接信号。 按压遥控器上的某个按键，信号发送指示灯(31)亮

u 使工作范围远离可能反射或阻碍激光束的障碍 物。盖住比如反光或有光泽的表面。请勿透过玻 璃板或类似材料进行测量。反射或被阻碍的激光 束可能会使测量结果失真。

将测量仪水平或垂直地放置在一个稳定的底板上， 然后用对准单元将其安装到三脚架(38)或墙架(42)

由于仪器的找平准确性极高，所以对于震动和移位 非常敏感。因此务必确实地固定好测量仪，以避免 因为重新找平而必须中断测量。

如要接通测量仪，请按压电源开关(4)。所有指示灯 均短暂亮起。测量仪从发射口(8)发出可变激光束 (6)以及上对点(9)。 u 不得将激光束对准人或动物，也请勿直视激光 束，即使和激光束相距甚远也不可以做上述动

此时测量仪马上进行自动调平。调平过程中，状态 指示灯(3)闪绿光，激光器不旋转，但闪烁。 一旦状态指示灯(3)持续亮起绿光且激光器持续亮 起，就表示测量仪已调平。调平结束后，测量仪自

u 测量仪接通后应有人看管，使用后应关闭。激光

您可以在调平期间通过旋转模式按键(5)或直线模式 按键(11)确定运行模式。在这种情况下，测量仪会 在完成调平后以选定的运行模式启动。 如要关闭测量仪，请重新按压电源开关(4)。 当超出自调平范围的时间超过2个小时或触发震动警 告的时间超过2个小时，测量仪将自动关闭以保护电 池或充电电池。重新定位测量仪并再次接通。

在测量仪的水平和垂直位置都可以使用所有3种运行

使用激光接收器时，特别推荐旋转 模式。您可以选择不同的旋转速

在这种运行模式下，可变激光束在 受限的开口角度中移动。因此激光 束的辨识程度比旋转模式更高。您 可以选择不同的开口角度。

在这种运行模式下可达到可变激光 束的最佳辨识程度。这种模式用于 例如轻松传输高度或检查对齐状

直线模式和点模式不适合使用激光接收器(36)。

每次接通后，测量仪都通过旋转模式以标准旋转速 度（300转/分钟）运行。 如要从直线模式切换到旋转模式，请按压旋转模式 按键(5)或遥控器的旋转模式按键(26)。 更改旋转速度时，请多次按压旋转模式按键(5)或遥 控器的旋转模式按键(26)，直至达到所需的速度。 使用激光接收器时必须选择最高的旋转速度。在不 使用激光接收器进行操作时，请降低旋转速度以提 高激光束的辨识程度并使用激光辨识镜(46)。 1 609 92A 5S1 | (09.09.2020) Bosch Power Tools中文 | 331

如要切换到直线模式或点模式，请按压直线模式按 键(11)或遥控器的直线模式按键(27)。 测量仪切换到开口角度最小的直线模式。 更改开口角度时，请多次按压遥控器的直线模式按 键(11)或直线模式按键(27)，直至达到所需的运行 模式。开口角度随着按压逐步增大，同时提高旋转

达到最大开口角度后，测量仪会在短促振动后切换 到点模式。再次按压直线模式按键(11)可返回开口

提示：由于惯性，激光可能会略微摆过激光线的端

在水平位置转动旋转面内的线/点（参见插 图A） 可以在测量仪的水平位置定位激光器在旋转面内的 激光线或激光点。可以旋转360°。 为此，将旋转头(10)用手旋转到所需位置或使用遥 控器：如要顺时针转动，请按压遥控器的顺时针旋 转按键(29)，如要逆时针转动，请按压遥控器的逆 时针转动按键(30)。旋转模式下，按压按钮无效。 在垂直位置转动旋转面（参见插图B） 可以在测量仪的垂直位置绕垂直轴转动激光点、激 光线或旋转面，以便在±8%的范围内简单对齐或平

如要顺时针转动，请按压遥控器上的顺时针转动按 键(29)。 如要逆时针转动，请按压遥控器上的逆时针转动按 键(30)。

测量仪自动识别水平位置或垂直位置。关闭测量 仪，重新定位，然后将其再次接通以在水平位置和

接通后，测量仪会检查水平位置或垂直位置，并在 约±8%（±4.6°）的自调平范围内自动校平。 调平过程中，状态指示灯(3)闪绿光，激光器不旋

一旦状态指示灯(3)持续亮起绿光且激光器持续亮 起，就表示测量仪已调平。调平结束后，测量仪自

如果测量仪在接通或更改位置后倾斜大于8%，则无 法再调平。在这种情况下，转子停下，激光器闪 烁，状态指示灯(3)持续亮起红光。 重新定位测量仪并等待调平。如果不重新定位，2分 钟后激光器自动关闭，2小时后测量仪自动关闭。 调平完毕后，测量仪仍然会随时检查水平或垂直的 状况。如果位置改变了，会自动重新调平。为避免 测量错误，转子在调平期间停下，激光器闪烁，状 态子指示灯(3)闪绿光。

测量仪拥有震动警告功能。当位置变化或测量仪振 动或底垫振动时，请避免在变化后的位置进行调 平，以防因测量仪移动而发生错误。 接通/激活震动警告：按压震动警告按键(2)。震动 警告指示灯(1)持续亮起绿光。震动警告在接通震动 警告功能后激活约30秒。 震动警告已触发：如果在测量仪位置变化时超出调 平准确性的范围或记录到强烈的震动，则触发震动 警告：激光器停止旋转，激光束闪烁，状态指示灯 (3)熄灭，震动警告指示灯(1)闪红光。

触发震动警告后，请按压测量仪上的震动警告按键 (2)或遥控器上的震动警告复位按键(28)。接着仪器 便会重新启动震动警告功能并开始调平。一旦测量 仪已调平（状态指示灯(3)持续亮起绿光），便以保

现在借助参考点检查激光束的位置并在必要时修正

震动警告触发后，该功能不会因按压测量仪上的震 动警告按键(2)或遥控器上的震动警告复位按键(28) 而重新启动，激光器在2分钟后自动关闭，测量仪在 2小时后自动关闭。 关闭震动警告功能：按压一次震动警告按键(2)或在 震动警告触发后（震动警告指示灯(1)闪红光）按压 两次。震动警告关闭后，震动警告指示灯熄灭。 提示：无法通过遥控器接通或关闭震动警告功能， 只能在触发后重新启动。

操作环境的温度是最大的影响因素。尤其是由地面 往上延伸的渐进式温度差异可能会转移激光束。 由于接近地面的温度积层最大，所有当测量距离超 过20 米时最好把仪器安装在三脚架上。另外，尽可 能把测量仪摆在测量场所的中央。 如果未架设好仪器，大约从距离20米处起便会产生 误差。而在100 米处的误差可能是在20米处的误差

除了外部影响，对设备特殊的影响（例如掉落或强 烈撞击）也会导致出现偏差。因此，每次工作前都

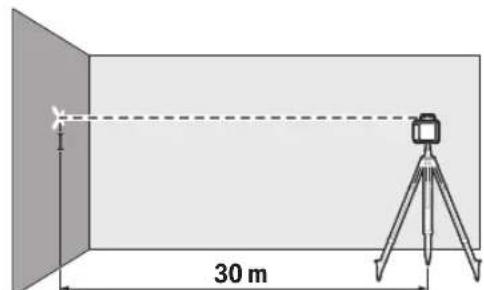

如果在检查时发现测量仪的偏差超过最大极限，则 将其交给Bosch客户服务处进行修理。 检查水平位置的调平准确性 为获得可靠准确的结果，建议检查墙壁前稳固的地 面上是否有一段无障碍物的30米长的测量距离。请 为两根轴分别执行一次完整的测量过程。 – 将测量仪水平地安装在距离墙壁30米远的三脚架 上，或者将其放在稳固、平坦的底垫上。接通测

Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)332 | 中文 30 m – 完成调平后在墙壁上标记激光束的中心（点Ⅰ）。 180°

– 将测量仪旋转180°，不要改变位置。找平，然后 在墙壁上标记激光束的中心（点Ⅱ）。注意，点Ⅱ 尽可能地在点Ⅰ的上方或下方垂直。 墙上标记的点Ⅰ和点Ⅱ之间的差值d就是所测轴测量仪

请为其他轴重复该测量过程。开始该测量过程前， 将测量仪旋转90°。 在30米的测量距离内允许的最大偏差为： 30米×±0.1毫米/米= ±3毫米。就是说，点Ⅰ和点Ⅱ 之间的差值d在每个测量过程中最大允许为6毫米。

u 仅使用激光点或激光线中心来标记。激光点的大 小或激光线段的宽度会随著距离而改变。 使用激光靶操作（见图片C） 在条件不佳和距离较远时，激光靶(47)可以改善激

激光靶(47)的反光面可以改善激光线的可见性，通 过透明面可以在激光靶的背面看到激光线。

三脚架提供稳定且高度可调的测量底座。将测量仪 用5/8英寸三脚架接头(21)安装在三脚架(38)的螺纹 上。使用三脚架的固定螺栓拧紧测量仪。 对于伸缩部位上带刻度的三脚架，可以直接调节高

在开动测量仪之前，先大略地调整好三脚架的位

使用墙架WM4（附件）进行操作（参见插图D） 也可以将测量仪安装到带对齐单元(42)的墙架上。 为此，将墙架的5/8英寸螺栓(44)拧入测量仪上的三 脚架接头(21)。 壁式安装：当在三脚架伸缩部位高度以上进行操作 时或不通过三脚架在不稳固的底垫上进行操作时，

将墙架(42)用螺栓通过固定孔(40)固定到墙壁上或 用固定螺栓(39)拧到板条上。将墙架尽可能垂直地 安装到墙壁上，并确保牢固固定。 三脚架式安装：也可以将墙架(42)用三脚架接头 (41)拧到三脚架的背面。对于旋转面应当与参考线 对齐的操作，推荐使用这种固定方法。 借助对齐单元，可以将安装好的测量仪垂直（壁式 安装）或水平（三脚架式安装）移动约16厘米。为 此，松开对齐单元上的螺栓(43)，将测量仪移动到 所需的位置，然后再次拧紧螺栓(43)。 使用激光接收器（附件）进行操作 在光线不佳（周围环境明亮，阳光直射）且距离更 远的情况下使用激光接收器(36)以更好地找到激光

针对具备多种运行模式的旋转激光仪，请选择带最 高旋转速度的水平或垂直模式。 使用激光接收器时必须阅读和遵循接收器的使用说

如果您在仪器找平时按下操作按键，会中断找平过 程，并导致仪器瞬间停止转动。使用遥控器便可以

遥控器的传感器(7)位于测量仪的三个面上以及正面

使用测量杆（附件）进行操作（参见插图E） 建议将测量杆(37)与激光接收器一起使用以检查平

测量杆(37)上方有一个相对刻度。您可以使用标杆 下部的伸缩部位调整零位高度。这样您可以直接读 取和给定高度比较后的偏差值。

激光辨识镜会过滤周围环境的光线。因此激光束会

u 激光视镜（附件）不得用作护目镜。激光视镜用 于更好地识别激光束；然而对激光束并没有防护

u 激光视镜（附件）不得用作太阳镜或在道路交通 中使用。激光视镜并不能完全防护紫外线，还会

传输/检查高度（参见插图F） 将测量仪水平地放在稳固的底板上或安装在三脚架 (38)（附件）上。 使用三脚架操作：把激光调整在需要的高度上。将 高度传输到目标位置，或在目标位置检查高度。 不使用三脚架进行操作：请借助激光靶(47)确定激 光束和参考点高度之间的高度差。将高度传输到目 标位置，或在目标位置检查测出的高度差。 1 609 92A 5S1 | (09.09.2020) Bosch Power Tools中文 | 333 平行对齐上对点/绘制直角（参见插图G） 如要绘制直角或对齐中间墙壁，必须平行对齐上对 点(9)，也就是至参考直线（比如墙壁）的距离相

为此，将测量仪垂直放置并进行定位，使上对点平

为精确定位，请借助激光靶(47)直接通过测量仪测 量上对点和参考直线之间的距离。请在距离测量仪 尽可能远地距离重新测量上对点和参考直线之间的 距离。对齐上对点，使其至参考直线的距离相同， 就像直接通过测量仪进行测量一样。 通过可变激光束(6)显示至上对点(9)的直角。 显示垂直面（参见插图H） 要显示垂直面，请将测量仪调到垂直位置。如果垂 直面与参考直线（比如墙壁）成直角，请将上对点 (9)对准该参考直线。 通过可变激光束(6)显示垂直线。 对齐垂直面（参见插图I） 要把垂直激光线或旋转面对准墙上的参考点，先将 测量仪架设在垂直的位置，让激光线或旋转面粗略 地对准参考点。为精确对齐参考点，将旋转面绕垂 直轴旋转(参见 “ 在垂直位置转动旋转面 （参见插图B）”, 页331)。 不使用激光接收器进行操作（参见插图J） 在有利测量的照明状况下（昏暗的环境），或者当 测量的距离很近时，操作仪器时可以不使用激光接 收器。为了获得更好的激光束辨识程度，请选择直 线模式或点模式，然后将激光束旋转至目标位置。 使用激光接收器进行操作（参见插图K） 在光线不佳（周围环境明亮，阳光直射）且距离更 远的情况下使用激光接收器(36)以更好地找到激光 束。使用激光接收器时必须选择旋转模式并选择最

以远距离测量（参见插图L） 远距离测量时，必须使用激光接收器(36)以找到激 光束。为了尽可能排除干扰，要把测量仪摆在测量 场所的中央，并且将测量仪固定在三脚架上。 在户外操作（参见插图E） 在户外操作时应始终使用激光接收器(36)。 在不稳定的地面上进行操作时应将测量仪安装到三 脚架(38)上。只能在震动警告功能激活时进行操 作，以防地面移动或测量仪震动时错误测量。

绿色 红色 绿色 红色 红色 接通测量仪（1秒钟自检） ● ● ● 调平或重新调平 每秒2次 ○ 每秒2

测量仪已调平/运行准备就绪 ● ● ● 超过自动调平范围 每秒2次 ○ ●

震动警告功能已触发 每秒2次 ○ 每秒2

电池/充电电池电压运行时间≤2小时 每秒2

请始终保持测量仪、充电器和遥控器的清洁。 不要将测量仪、充电器和遥控器放入水或其他液体

使用潮湿，柔软的布擦除仪器上的污垢。切勿使用

务必定期清洁测量仪上的激光发射口，清洁时不可

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：[phone] / 5588 传真：[phone] x 5566# / 5588# 电邮：[e-mail] www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特· 博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

应对电动设备、充电电池/电池、附件和包 装进行环保的回收利用。 不要将电动设备和充电电池/电池丢入生活

无法再使用的电动工具根据欧盟第2012/19/EU号指 令，损坏的或旧充电电池/蓄电池根据欧盟第 2006/66/EC号指令必须单独收集并根据环保要求进

為確保能夠安全地使用，您必須完整詳 讀本安全規章並確實遵照其內容。若未 遵照現有之說明內容，內部所設置的防 護措施可能無法發揮應有功效。絕對不 可讓警示牌模糊不清而無法辨識。請妥 善保存說明書，將產品轉交給他人時應一併附上本

u 小心－若是使用非此處指明的操作設備或校正設 備，或是未遵照說明的操作方式，可能使您暴露 於危險的雷射光照射環境之下。 u 本測量工具出貨時皆有附掛雷射警示牌（即測量 工具詳解圖中的標示處）。 u 雷射警示牌上的內容若不是以貴國語言書寫，則 請於第一次使用前將隨附的當地語言說明貼紙貼

u 請勿對本雷射裝備進行任何改造。u 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射 眼鏡是用來讓您看清楚雷射光束：但它對於雷射 光照射並沒有保護作用。 u 請勿將雷射眼鏡當作護目鏡（配件）使用，或在 道路上行進間使用。雷射眼鏡無法完全阻隔紫外 線，而且還會降低您對於色差的感知能力。 u 請務必將本產品交由合格的專業技師以原廠替換 零件進行維修。 如此才能夠確保安全性。 u 不可放任兒童在無人監督之下使用本雷射測量工 具。他們可能會不小心對他人眼睛產生眩光 u 請不要在存有易燃液體、氣體或粉塵等易爆環境 下操作。產生的火花會點燃粉塵或氣體。 GRL250HV 的其他安全注意事項： 請勿將雷射光束對準人員或動物，您本 人亦不可直視雷射光束或使雷射光束反 射。 因為這樣做可能會對他人眼睛產生 眩光，進而引發意外事故或使眼睛受到

u 萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並 立刻將頭轉離光束範圍。

GRL300HV, GRL300HVG 的其他安全注意事

u 測量工具上已標出附帶警示牌的雷射出口。使用 測量工具時請留意其位置。 u 隨附警示牌上的內容若不是以貴國語言書寫，則 請於第一次使用前將隨附的當地語言說明貼紙貼

u 使用具有 3R 級雷射的裝置時，請您遵照所在國 目前施行的相關法規。如果未遵循這些法規可能

u 本測量工具僅可交由熟稔雷射裝置的人員操作。 除此之外，根據 EN 60825-1 該人員也應充份瞭 解雷射會對所有生物的眼睛、皮膚造成何種影 響，並掌握該如何正確使用雷射護具以免造成任

u 請在預備使用測量工具的區域擺放恰當的雷射警 示牌，做為標示。這樣可以避免與工作無關的人

u 請勿將測量工具存放在他人未經許可便能擅自取 用的地點。如果不熟悉測量工且的操作方式，可 能危害操作者本身以及他人。 請勿將雷射光束對準人員或動物，您本 人亦不可直視雷射光束。 此測量工具所 發出的雷射光屬於 3R 級雷射並且符合 EN 60825-1 之規範。 若直視雷射光 束，即使相隔很遠的距離亦可能導致眼

u 雷射的投射範圍應要做好人員管控或屏蔽措施。 管控或屏蔽好雷射的投射範圍可以避免雷射傷害

u 架設本測量工具時，請務必讓雷射光束遠離眼睛 高度，高低不拘。這樣可以確保眼睛不會傷害。 u 請您避免雷射光束從窗戶或鏡子等這類光滑表面 反射。反射的雷射也可能傷害眼睛。 1 609 92A 5S1 | (09.09.2020) Bosch Power Tools繁體中文 | 335

u 請勿使用望遠鏡或放大鏡等聚光儀器或透過此類 儀器注視雷射光源。 您的眼睛可能因此受傷。 磁性配件不得接近植入裝置以及諸如心 律調節器或胰島素幫浦等其他醫療器 材。 配件磁鐵形成的磁場可能干擾植入

u 請讓磁性配件遠離磁性資料儲存裝置和易受磁場 干擾的高靈敏器材。配件之磁鐵所形成的磁場可 能造成無法挽救的資料遺失。 u 請勿打開拋棄式電池或充電電池。可能造成短 u 如果充電電池損壞了，或者未按照規定使用充電 電池，充電電池中會散發出有毒蒸氣。充電電池 可能起火或爆炸。工作場所必須保持空氣流通， 如果身體有任何不適必須馬上就醫。充電電池散 發的蒸氣會刺激呼吸道。 u 不當使用或充電電池受損時，充電電池可能會流 出可燃液體。請避免接觸。意外沾到時，請用水 徹底沖洗。如果液體跑進眼睛裡，請進一步就 醫。從電池中滲出的液體可能造成腐蝕或起火。 u 尖銳物品（例如釘子或螺絲起子）或是外力皆有 可能造成充電電池損壞。進而導致內部短路而發 生電池起火、冒煙、爆炸或過熱等事故。 u 充電電池不使用時，請讓它遠離迴紋針、硬幣、 鑰匙、釘子、螺釘或其他小金屬物體，以免造成 兩極相接。電池端點短路會引起燃燒或火災。 u 僅可使用Bosch產品的原廠充電電池如此才可依 u 僅能使用隨附的Bosch充電器為充電電池充電。 保護充電電池免受高溫（例如長期日 照）、火焰、污垢、水液和濕氣的侵 害。 有爆炸及短路之虞。

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請妥善保存所有安全注意事項與指示，

u 此一充電式裝置原本並不是設 計提供給兒童以及身體、感官 或心智能力有缺陷，或是缺乏 相關經驗及知識的人士操作。8 歲以上兒童以及身體、感官或 心智能力有缺陷，或是缺乏相 關經驗及知識的人士，只要在 他人監督下或接受過如何安全 處置此充電器的指導，並充份 瞭解相關危險，即可使用該充 電器。否則可能會造成操作上

u 使用、清潔及維修期間，請隨 時留意兒童。如此才能確保他 們未將本充電器當做玩具任意

u 僅可對容量 9Ah 以上的 Bosch 鎳鎘 / 鎳氫充電電池進 行充電（2顆充電電池）。充電 電池的電壓必須與充電器的充 電電壓相符。請勿對非充電型 電池進行充電。 否則有失火與

不得將充電器暴露在雨中或潮濕環境中。如有 水滲入電子裝置內，會增加觸電的風險。 u 僅能使用隨附的充電器為測量工具充電。u 充電器請保持清潔。髒污亦有造成人員觸電之 u 每次使用前，請仔細檢查充電器、線材及插頭。 若有發現任何受損現象，請勿使用充電器。請勿 自行拆開充電器，而是應該將它交由合格的專業 技師以原廠替換零件進行維修。已受損的充電 器、線材和插頭，會提高觸電風險。 u 使用中的充電器請勿擱置在紙張、布料等易燃材 料上或讓它處於易燃環境中。進行充電時充電器 會升溫，有導致失火之虞。

本測量工具是用來測量和檢查平行線段、垂直線 段、對齊線段和鉛垂點。 本測量工具可同時適用於室內及戶外應用。

機件編號供您對照測量工具和遙控器詳解圖上的編

(24) 雷射射出口警示牌（GRL300HV／ GRL300HVG） A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍 中。本公司的配件清單中有完整的配件供應項目。

(41) 掛牆托架的 5/8" 三腳架固定座

A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍 中。本公司的配件清單中有完整的配件供應項目。

90% 90% 90% 依照 IEC61010-1，污染等級為

A) 溫度為 25°C B) 工作範圍在不利的環境條件下（例如陽光直射），工作範圍將縮小。 C) 沿軸線 D) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。 從產品銘牌的序號 (22) 即可確定您的測量工具機型。

額定電壓（單顆充電電池） V= 1.2 重量符合 EPTA-Procedure 01:2014 kg 0.12

–20°C…+70°C 從基準點高度算起的最大可測量高度 2000m

90% 依照 IEC61010-1，污染等級為

A) 工作範圍在不利的環境條件下（例如陽光直射），工作範圍將縮小。 B) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。 從產品銘牌的序號 (33) 即可確定您的遙控器類型。

建議使用鹼錳電池來驅動本遙控器。 若要打開電池盒蓋(35)，請沿箭頭方向按壓鎖 扣(34) 並取下電池盒蓋。裝入電池。 此時請您注意是否有依照電池盒內側上的電極標示

Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)338 | 繁體中文 u 長時間不使用時，請取出遙控器中的電池。電池 可能因長時間靜置於遙控器內不使用而腐蝕並自

本測量工具可以使用一般市售的拋棄式電池／充電 電池，也可以使用Bosch充電電池組。

u 注意電源的電壓！ 電源的電壓必須和充電器銘牌 上標示的電壓數據一致。 請於第一次使用前為充電電池組(13) 充電。該充電 電池組僅能以專屬充電器(18) 進行充電。 請將您所在地區適用的電源插頭(19) 插至充電 器(18) 上並使其卡止。 請將充電器的充電插頭(20) 至充電電池組(13) 的 充電插座(17) 上。將充電器連接到電源上。 電量耗盡的充電電池組需約 14小時才能充好電。充 電器和充電電池組具有過載保護。 新的或長期未使用的充電電池組，必須經過 5 次的 充／放電後，才能夠發揮電池的最大效能。 請勿每次使用完畢後就為充電電池組(13) 進行充 電，否則可能造成其容量縮小。請您只在電量警示 燈(12) 持續亮起或閃爍時才為充電電池組充電。 充電後如果充電電池組的使用時間明顯縮短，代表 充電電池組已經損壞，必須更換新的充電電池組。 充電電池組的電量耗盡時，只要透過充電器(18) 將 測量工具連接至電源上，就能繼續使用。關閉測量 工具，讓充電電池組進行充電約 10分鐘，然後再重 新啟動已接上充電器的測量工具。 若要更換充電電池組(13)，請將鎖扣(16) 旋轉 至 位置，然後即可將充電電池組取出測量工具。 將新的充電電池組推入測量工具內，並將鎖扣(16)

u 長時間不使用時，請將取出測量工具中的充電電 池組。充電電池可能因長時間存放於測量工具中 不使用而腐蝕或自行放電。 以拋棄式電池／充電電池驅動 建議使用鹼性錳電池或充電電池做為測量工具的電

若要取出電池盒(14)，請將鎖扣(15) 旋轉至 位 置。將電池盒從測量工具中抽出，然後裝入拋棄式

此時請您注意是否有依照電池盒內側上的電極標示

務必同時更換所有的拋棄式電池或充電電池。請使 用同一製造廠商、容量相同的拋棄式電池或充電電

將電池盒(14) 推回測量工具內，並將鎖扣(15) 旋

u 長時間不使用時，請將測量工具裡的拋棄式電池 或充電電池取出。拋棄式電池及充電電池可能因 長時間存放於測量工具中不使用而自行放電。

從電量警示燈(12) 閃爍紅燈開始算起，測量工具還 能繼續運作 2小時。 電量警示燈(12) 持續亮起紅燈時，表示無法再進行 測量。測量工具將在 1分鐘後自動關機。

u 妥善保護測量工具和遙控器，切勿受潮並應避免

u 勿讓測量工具和遙控器暴露於極端溫度或溫度劇 烈變化的環境。例如請勿將它長時間放在車內。 測量工具和遙控器歷經較大溫度起伏時，請先讓 其回溫後再使用。一律要先進行精準度檢查，才 能繼續使用測量工具(參見 「測量工具精準度檢 查」, 頁340)。 如果測量工具曝露在極端溫度下或溫差較大的環 境中，會影響儀器的測量準確度。 u 測量工具須避免猛力碰撞或翻倒。測量工具遭受 外力衝擊後，一律必須先檢查其精準度，確認後 才能繼續使用(參見 「測量工具精準度檢查」, 頁340)。

如果您在測量工具調平時按下操作按鍵，會中斷調 平過程，並導致儀器瞬間停止轉動。只要使用遙控

只要裝入的電池具有足夠電壓，遙控器即能保持在

架設測量工具時，請將遙控器對準其中一個感應 器(7) 以便能夠直線傳送訊號。如果遙控器無法正 對感應器，將導致其工作範圍縮小。以非直射訊號 來說，透過訊號反射（例如在牆面上）亦可改善其

按下遙控器的按鈕後，訊號傳送指示器(31) 隨即亮 起，上隨即出現代表已傳送訊號的燈號。 無法用遙控器開關測量工具的電源。

u 工作區域不得留有可能會反射或阻擋雷射光束的 障礙物。請將反光或平滑發光的表面蓋住。請勿 以穿透過玻璃板或類似材質的方式進行測量。 經 反射或被阻擋的雷射光束可能會造成測量結果產

您可將測量工具以橫擺或直擺的方式置於穩固平面 上，將它安裝在三腳架(38) 上，或將它裝在具有校 正器的掛牆托架(42) 上。 1 609 92A 5S1 | (09.09.2020) Bosch Power Tools繁體中文 | 339 由於測量工具的調平精準度極高，所以對於震動和 移位非常敏感。因此務必確實地固定好測量工具， 以避免因為重新調平而必須中斷測量。

若要啟動測量工具，請按一下電源按鈕(4)。所有指 示器會全部出現一下後消失。測量工具從射出口(8) 發射出一道可變雷射光束(6) 以及向上鉛垂點(9)。 u 雷射光束不可以對準人或動物，操作人本身也不 要直視光束，即使和光束相距甚遠也不可以做上

此時測量工具馬上進行自動調平。進行調平期間， 狀態指示器(3) 將閃爍綠燈、且雷射光將不旋轉而

待狀態指示器(3) 持續亮起綠燈且雷射光亦持續亮 起時，表示測量工具完成調平。當調平的工作結束 後，測量工具會自動進入旋轉模式。 u 不可放任啟動的測量工具無人看管，使用完畢後 請關閉測量工具電源。雷射可能會對旁人的眼睛

在進行調平期間按下旋轉模式按鈕(5) 或線形模式 按鈕(11) 即可指定操作模式。如果這樣做，測量工 具將在調平結束後以所選之操作模式啟動。 若要關閉測量工具，請再按一次電源按鈕(4)。 如果測量工具未進入自動調平範圍的累計時間已達 2小時或觸發震動警告的累計時間已達 2小時，則 將自動關機以保護拋棄式電池或充電電池。請重新 調整測量工具的位置後再重新啟動。

測量工具橫擺和直擺都能使用所有 3 個操作模式。

特別建議在使用雷射接收器時採用 旋轉模式。您可以選擇不同的旋轉

在此操作模式下，可變雷射光束能 夠在限定的開口角度內。因此其雷 射辨識程度會優於旋轉式模式。您 可以選擇不同的開口角度。

在此操作模式下，最能看清楚可變 雷射光束。舉例來說，它可讓您輕 鬆移植高度或用來檢查是否對齊。 線形模式和點形模式不適合使用雷射接收器(36)。

每次啟動時，測量工具都是設為旋轉模式以及標準 旋轉速度（300 rpm）。 若要從線形模式切換至旋轉模式，請按一下旋轉模 式按鈕(5) 或遙控器的旋轉模式按鈕(26)。 若要變更旋轉速度，請反覆按壓遙控器的旋轉模式 按鈕(5) 或旋轉模式按鈕(26)，直到設為所需轉

使用雷射接收器時必須選擇最高旋轉速度。作業時 若不使用雷射接收器，請調降旋轉速度並使用雷射 辨識鏡，以提高雷射光束 (46) 的能見度。

按一下線形模式按鈕(11) 或遙控器的線形模式按 鈕(27) 以便切換至線形模式或點形模式。 測量工具隨即切換至線形模式，並且設為最小開口

若要變更開口角度，請反覆按壓遙控器的線形模式 按鈕(11) 或線形模式按鈕(27)，直到設為所需操 作模式。每按一下就會開口角度分段加大，系統會 同時隨著每一次加大角度而加快旋轉速度。 達到最大開口角度後，測量會短暫振動後進入點形 模式。再按一下線形模式按鈕(11) 即可返回線形模 式並設為最小開口角度。 提示：由於慣性運動的緣故，雷射可能會稍微晃動

在橫擺狀態下，將雷射標線／雷射點旋轉 至旋轉平面內（請參考圖A） 測量工具橫擺時，您可將雷射標線或雷射點定位於 雷射的旋轉平面之內。可 360° 旋轉。 此時請您用手將旋轉頭(10) 轉至所需位置或者亦可 使用遙控器：若要順時針旋轉，請按一下遙控器的 順時針旋轉按鈕(29)，若要逆時針旋轉，請按一下 遙控器的逆時針旋轉按鈕(30)。若在旋轉模式下按 下此按鈕，則無任何作用。 在直擺狀態下，轉動旋轉平面（請參考 圖B） 測量工具直擺時，您可在 ± 8% 的範圍內，沿垂直 軸旋轉雷射點、雷射標線或旋轉平面，輕鬆使它們

若要順時針旋轉，請按一下遙控器上的順時針旋轉 按鈕(29)。 若要逆時針旋轉，請按一下遙控器上的逆時針旋轉 按鈕(30)。

測量工具會自動偵測現在是橫擺或直擺。想要變換 成橫擺或直擺時，請關閉測量工具，將它擺放至新 位置，然後再重新啟動。 Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)340 | 繁體中文 啟動後，測量工具將確認是處於水平位置還是垂直 位置，並在 ± 8%（± 4.6 °）的自動調平範圍內自

進行調平期間，狀態指示器(3) 將閃爍綠燈、且雷 射光將不旋轉而改為閃爍。 待狀態指示器(3) 持續亮起綠燈且雷射光亦持續亮 起時，表示測量工具完成調平。當調平的工作結束 後，測量工具會自動進入旋轉模式。 測量工具啟動後或變更擺放位置後，若其跑偏超過 8%，將無法再進行調平。這時候旋轉部件將停止運 作、雷射開始閃爍且狀態指示器(3) 持續亮起紅

請重新調整測量工具的位置，靜待裝置執行調平。 若不重新調整位置，那麼將於 2分鐘後關閉雷射， 測量工具將於 2小時後自動關機。 測量工具完成調平後，會持續檢查其水平位置或垂 直位置。如果擺放位置改變了，將再度自動重新調 平。為避免調平期間發生誤測，旋轉部件將停止運 作、雷射改為閃爍且狀態指示器(3) 也將閃爍綠

本測量工具具有震動警告功能。此項功能可在測量 工具變更擺放方式或發生晃動時，或是基座震動 時，避免在不同位置上進行調平，進而防止因測量

啟動／啟用震動警告：請按一下震動警告按鈕(2)。 震動警告指示器(1) 持續亮起綠燈。您啟動震動警 告功能的 30秒左右後，震動警告正式啟用。 震動警告已觸發：測量工具變更擺放位置時，如果 超出調平精準度範圍或捕據到裝置大幅晃動，那麼 將觸發震動警告：雷射將停止旋轉、雷射光束轉為 閃爍、狀態指示器(3) 熄滅且震動警告指示器(1)

將儲存目前所使用的操作模式。 請您在震動警告已觸發的狀態下，按一下測量工具 上的震動警告按鈕(2) 或遙控器上的震動警告重置 按鈕(28)。此時儀器會重新啟動震動警告功能，並 開始調平。待測量工具完成調平（狀態指示器(3) 持續亮起綠燈）時，即立刻以之前儲存的操作模式

現在，請您檢查某一基準點上的雷射光束位置，必 要時請修正高度或測量工具的方位。 在震動警告已觸發的狀態下按一下測量工具上的震 動警告按鈕(2) 或遙控器上的震動警告重置按 鈕(28)，裝置並不會重新啟動，此時雷射將於 2分 鐘後關閉，測量工具將於 2小時後自動關機。 關閉震動警告功能： 按一下震動警告按鈕(2) 或在 震動警告已觸發的狀態下連按兩下（震動警告指示 器(1) 閃爍紅燈）。震動警告功能處於關閉狀態 時，震動警告指示器熄滅。 提示：您無法利用遙控器來開啟或關閉震動警示功 能，這項功能僅會在觸發之後重新啟動。

操作環境的溫度是最大的影響因素。尤其是由地面 往上延伸的漸進式溫度差異可能會使雷射光束改變

靠近地面的位置其溫度分層變化最大，因此當測量 距離超過 20 m 以上，一律應將本測量工具安裝在 三腳架上。此外，請您將測量工具儘量架設在作業

如果未架設好儀器，大約從距離 20m 處起便會產 生誤差。而在 100m 處的誤差可能是在 20m 處的

除了外在因素，發生偏差的原因亦可能來自機器本 身（例如機器曾翻倒或受到猛力撞擊）。因此，每 次開始工作之前，請您先進行調平精準度檢查。 如果檢查時發現測量工具的偏差超過最大極限。必 須把儀器交給 Bosch顧客服務處修理。 在橫擺狀態下檢查調平精準度 為能取得可靠精準的測量結果，建議您在牆前的穩 固地面上找出一段無障礙物、長度 30m 的測量距 離。兩軸都要分別進行一次完整的測量流程。 – 測量工具以橫擺方式安裝在與牆面相距 30m 的 位置，此時您可將它裝在三腳架上或直接放置在 穩固的平坦基座上。啟動測量工具。 30 m – 完成調平後，請在牆上標出雷射光束的中心位置

– 將測量工具旋轉 180°，但不用再改變其位置。讓 測量工具進行調平，接著再到牆面上標出雷射光 束的中心點（Ⅱ點）。請注意 Ⅱ點應儘可能與 Ⅰ點呈一垂直線，可能位於 Ⅰ點之上或之下。 牆面上標出的 Ⅰ與 Ⅱ 兩點相差的高度 d 即是測量工 具之受測軸的實際高度偏差。 請對另一軸重複此測量流程。其方法是：在開始測 量流程之前，請先將測量工具旋轉 90°。 1 609 92A 5S1 | (09.09.2020) Bosch Power Tools繁體中文 | 341 測量距離為 30m 時的最大容許偏差： 30m×± 0.1mm/m= ± 3mm。在兩次測量流程 中，Ⅰ和 Ⅱ兩點之間相差的距離d 都不能超過 6mm。

u 一律只能標示雷射點／雷射標線的中心位置。雷 射點的大小或雷射線段的寬度會隨著距離而改

使用雷射靶進行測量（請參考圖 C） 雷射標靶 (47) 可增強雷射光束在不利條件下以及距

雷射標靶(47) 的平面具反射作用，它可增強雷射標 線的能見度，另一半則是可透光，讓您從雷射標靶 背面也能看清楚雷射標線。 使用三腳架（配件）進行測量 三腳架可為您提供一個可調整高度的穩固測量基 座。透過 5/8" 三腳架固定座(21)，將測量工具安 裝至三腳架 (38) 的螺紋孔上。利用三腳架的止付螺 絲，將測量工具旋緊固定。 三腳架的伸縮部位上若有尺寸刻度，即可直接調整

在啟動測量工具之前，先大略地調整好三腳架的位

使用掛牆托架 WM4 進行作業（配件）（請參考 圖D） 您亦可將測量工具安裝於具有校正器的掛牆托 架(42) 上。若要這樣做，請將掛牆托架的 5/8" 螺 栓(44) 鎖到測量工具的三腳架固定座(21) 中。 安裝於牆面上：如果作業位置高於三腳架伸縮部位 的高度，或是在不穩固的基座上作業又無三腳架時 等情況下，建議您安裝於牆面上。 固定掛牆托架(42) 時，請將螺栓穿過固定孔(40) 後鎖進牆內，或用固定螺栓(39) 將該托架旋緊在木 條上。安裝掛牆托架時，應該它儘量在牆面上垂 直，並請注意固定要確實牢靠。 安裝於三腳架上：您同樣亦可利用掛牆托架(42) 背 面的三腳架固定座(41) 將其旋緊至三腳架上。尤其 想要將旋轉平面對準參考線時，特別建議您使用此

已裝上的測量工具可在校正器的輔助之下，垂直 （安裝至牆上時）或水平（安裝在三腳架上時）推 移約 16cm 之內的範圍。其做法是：鬆開校正器上 的螺栓(43)，將測量工具滑移至所需位置，然後再 將螺栓(43) 重新旋緊。 使用雷射接收器進行作業（配件） 在不利照明條件之下（周圍環境明亮、陽光直射） 且距離又較遠時，為能更容易捕捉雷射標線，請使 用雷射接收器(36)。 旋轉式雷射測量儀若是具有多種操作模式，請選擇 水平模式或垂直模式，並旋轉速度調至最高。 使用雷射接收器時必須詳讀並遵循接收器的使用說

如果您在測量工具調平時按下操作按鍵，會中斷調 平過程，並導致儀器瞬間停止轉動。只要使用遙控

測量工具有三個側面設有可接收遙控器訊號的感應 器(7)，其中一個是在正面的操作面板上方。 使用測量標竿（配件）進行測量（請參考圖E） 若要檢查平整度或轉移坡度，建議使用測量標 竿(37) 並搭配雷射接收器。 測量標竿(37) 的上部標有相對尺寸刻度。您可以使 用下部的伸縮部位預調零位高度。這樣您可以直接 讀取標準高度的偏差值。

雷射視鏡可過濾掉周圍環境的光線。因此，您的眼 睛看到雷射光時會覺得較亮。 u 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射 眼鏡是用來讓您看清楚雷射光束：但它對於雷射 光照射並沒有保護作用。 u 請勿將雷射眼鏡當作護目鏡（配件）使用，或在 道路上行進間使用。雷射眼鏡無法完全阻隔紫外 線，而且還會降低您對於色差的感知能力。

移植／檢查高度（請參考圖F） 以橫擺方式將本測量工具放置在一個穩固的基座 上，或將它安裝在三腳架(38) （配件）上。 使用三腳架作作：把雷射光束調至所需高度上。移 植或檢查目標地點的高度。 作業時不使用三腳架：藉助雷射標靶(47)，確認出 雷射光束與基準點高度之間的高度差距。把測量出 來的高度差距轉載到目標地點，或在目標地點上檢

向上鉛垂點平行調整／轉移直角（請參考圖G） 若要轉移直角或對齊隔間牆，您必須平行調整向上 鉛垂點(9)，也就是與參考線（例如牆面）等距。 其做法是：將測量工具架設成直擺方式，並調整其 位置使向上鉛垂點大致與參考線平行。 為確保定位準確，請您利用雷射標靶(47) 直接在測 量工具上測量向上鉛垂點與參考線之間的距離。接 著到距離測量工具比較遠的地方，再度測量向上鉛 垂點與參考線的距離。調整向上鉛垂點的位置，讓 它與參考線之間相隔您之前直接在測量工具上測得

直立面／垂直平面指示器（請參考圖H） 若要顯示直立面，請以直擺方式架設測量工具。如 果垂直平面與參考線（例如牆面）呈直角，那麼請 您將向上鉛垂點(9) 對齊參考線。 直立面是以可變雷射光束(6) 顯示。 調整直立面／垂直平面（請參考圖I） 若要將某一基準點上的垂直雷射標線或旋轉平面對 齊牆面，請以直擺方式架設測量工具，並將雷射標 線或旋轉平面大致對準基準點。若欲精確對準在基 Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)342 | 繁體中文 準點上，請沿垂直軸轉動旋轉平面(參見 「 在直擺狀態下，轉動旋轉平面（請參考圖B）」, 頁339)。 作業時不使用雷射接收器（請參考圖J） 在有利照明條件之下（周圍環境昏暗）且距離又較 短時，您作業時可不必使用雷射接收器。為提高雷 射光束的能見度，請您選用線形模式，或者選用點 形模式並將雷射光束旋轉至對準目標地點。 作業時使用雷射接收器（請參考圖K） 在不利照明條件之下（周圍環境明亮、陽光直射） 且距離又較遠時，為能更容易捕捉雷射光束，請使 用雷射接收器(36)。使用雷射接收器時，必須選擇 旋轉模式並且使用最高轉速。 遠距離測量（請參考圖L） 進行遠距離測量時，必須使用雷射接收器(36) 以便 捕捉雷射光束。為了降低干擾，一律應將測量工具 架設在工作平面的正中央以及三腳架上。 戶外作業（請參考圖E） 在戶外作業時，一律要使用雷射接收器(36)。 在不穩固的地面上作業時，請您將測量工具安裝在 三腳架(38) 上。作業時一律啟用震動警告功能，以 防止萬一測量工具在地面上滑動或發生晃動時導致

綠色 紅色 綠色 紅色 紅色 啟動測量儀（1 秒鐘自我檢測） ● ● ● 調平或重新調平 每秒 2次 ○ 每秒

測量工具調平／待機中 ● ● ● 超過自動調平範圍 每秒 2次 ○ ●

拋棄式電池／充電電池的電壓只能供裝 置運作 ≤2小時

測量工具、充電器與遙控器應隨時保持乾淨。 測量工具、充電器與遙控器嚴禁沉入水中或其他任

使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑

務必定期清潔測量工具上的雷射射出口，清潔時射

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: [phone] 傳真: [phone] www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

電器、充電電池／拋棄式電池、配件以及 包裝材料須遵照環保相關法規進行資源回

依據歐盟指令 2012/19/EU，無法再繼續使用的電 動裝置必須分別收集起來，然後遵照環保相關法規 進行資源回收。而歐盟指令 2006/66/EG 中則要求 已故障或汰換下來的充電電池／一般電池亦須比照
