HƯỚNG DẪN NGƯỜI DÙNG GRL 250 HV Professional BOSCH

Batas perataan otomatis terlampaui 2×/s ○ ● Shock-warning aktif ● Shock-warning terpicu 2×/s ○ 2×/s Tegangan baterai untuk pengoperasian ≤2jam 2×/s Baterai kosong ○ ○ ● ●:Pengoperasian secara kontinu 2×/s: Frekuensi kedipan (misalnya dua kali dalam satu detik) ○:Fungsi berhenti Perawatan dan servis Perawatan dan pembersihan Jaga kebersihan alat pengukur, perangkat pengisian daya dan remote control. Jangan memasukkan alat pengukur, perangkat pengisian daya dan remote control ke dalam air atau cairan lainnya. Jika alat kotor, bersihkan dengan lap yang lembut dan lembap. Jangan gunakan bahan pembersih atau zat pelarut. Bersihkan alat pengukur secara berkala terutama permukaan outlet sinar laser dan pastikan terbebas dari kain serat. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Cara membuang Perangkat listrik, baterai, aksesori dan pembungkus harus disortir untuk pendauran ulang yang ramah lingkungan. Jangan membuang perangkat listrik atau baterai bersama dengan sampah rumah tangga! Hanya untuk negara Uni Eropa: Berdasarkan European Directive 2012/19/EU, perangkat listrik yang tidak dapat digunakan lagi dan berdasarkan European Directive 2006/66/EC, baterai yang aus atau rusak harus dikumpulkan secara terpisah dan dibuang dengan cara yang ramah lingkungan. Tiếng Việt Hướng dẫn an toàn cho laser xoay và điều khiển từ xa Phải đọc và chú ý mọi hướng dẫn để đảm bảo an toàn và không bị nguy hiểm khi làm việc. Nếu không tuân thủ các chỉ dẫn này, các biện pháp bảo vệ tích hợp có thể bị ảnh hưởng. Không bao giờ được làm cho các dấu hiệu cảnh báo không thể đọc được. HÃY BẢO QUẢN CẨN Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)376 | Tiếng Việt THẬN CÁC HƯỚNG DẪN NÀY VÀ ĐƯA KÈM THEO KHI BẠN CHUYỂN GIAO SẢN PHẨM. u Thận trọng - nếu những thiết bị khác ngoài thiết bị hiệu chỉnh hoặc thiết bị điều khiển được nêu ở đây được sử dụng hoặc các phương pháp khác được tiến hành, có thể dẫn đến phơi nhiễm phóng xạ nguy hiểm. u Máy đo được dán nhãn cảnh báo laser (được đánh dấu trong mô tả máy đo ở trang đồ thị). u Nếu văn bản của nhãn cảnh báo laser không theo ngôn ngữ của bạn, hãy dán chồng nhãn dính được cung cấp kèm theo bằng ngôn ngữ của nước bạn lên trên trước khi sử dụng lần đầu tiên. u Không thực hiện bất kỳ thay` đổi nào ở thiết bị laser. u Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính bảo vệ. Kính nhìn tia laser dùng để nhận biết tốt hơn tia laser; tuy nhiên kính không giúp bảo vệ mắt khỏi tia laser. u Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính mát hoặc trong giao thông đường bộ. Kính nhìn tia laser không chống UV hoàn toàn và giảm thiểu thụ cảm màu sắc. u Chỉ để người có chuyên môn được đào tạo sửa và chỉ dùng các phụ tùng gốc để sửa chữa sản phẩm. Điều này đảm bảo cho sự an toàn được giữ nguyên. u Không để trẻ em sử dụng dụng cụ đo laser khi không có người lớn giám sát. Bạn có thể vô tình làm lóa mắt người khác. u Không làm việc trong môi trường dễ nổ, mà trông đó có chất lỏng, khí ga hoặc bụi dễ cháy. Các tia lửa có thể hình thành và có khả năng làm rác cháy hay ngún khói. Các cảnh báo phụ cho GRL250HV: Không được hướng tia laze vào người hoặc động vật và không được nhìn vào tia laze trực tiếp hoặc phản xạ. Bởi vì bạn có thể chiếu lóa mắt người, gây tai nạn hoặc gây hỏng mắt. u Nếu tia laze hướng vào mắt, bạn phải nhắm mắt lại và ngay lập tức xoay đầu để tránh tia laze. Các cảnh báo phụ cho GRL300HV, GRL300HVG: u Trên dụng cụ đo có đánh dấu các lỗ thoát Laser với nhãn cảnh báo. Lưu ý vị trí của chúng khi sử dụng dụng cụ đo. u Nếu văn bản của nhãn cảnh báo có liên quan không theo ngôn ngữ của bạn, hãy dán chồng nhãn dính được cung cấp kèm theo bằng ngôn ngữ của nước bạn lên trên trước khi sử dụng lần đầu tiên. u Khi sử dụng Laser có hạng 3R, hãy tuân thủ các quy định của quốc gia. Không tuân theo các qui định này có thể dẫn đến thương tật. u Dụng cụ đo chỉ được điều khiển bởi những người thành thạo với các thiết bị laser. Theo EN 60825-1 trong đó bao gồm kiến thức về tác dụng sinh học của laser lên mắt và da cũng như việc sử dụng đúng cách cấu bảo vệ laser để ngăn ngừa nguy hiểm. u Hãy đánh dấu vùng, mà trong đó dụng cụ đo được sử dụng, bằng các dấu hiệu cảnh báo laser phù hợp. Điều này ngăn ngừa những người không liên quan tiếp cận khu vực nguy hiểm. u Không cất dụng cụ đo ở những nơi, mà người ngoài có thể tiếp cận. Những người không biết rõ cách sử dụng dụng cụ đo có thể gây nguy hại cho chính họ và những người khác. Không được hướng tia laser vào người hoặc động vật và không được nhìn vào tia laser. Dụng cụ đo này phát ra tia laser hạng 3R theo tiêu chuẩn EN60825-1. Nhìn trực tiếp trong chùm tia laser – kể cả ở khoảng cách xa – có thể gây hại mắt. u Đảm bảo rằng vùng của tia laser được che chắn và được theo dõi. Ngưỡng giới hạn bức xạ laze đối với các khu vực được kiểm soát ngăn ngừa sự gây tổn thương mắt cho người không liên quan. u Luôn đặt dụng cụ đo sao cho chùm tia laser ở bên trên hoặc bên dưới chiều cao mắt. Điều này bảo đảm sẽ không xảy ra việc gây tổn thương cho mắt. u Tránh các phản xạ của tia laser lên các bề mặt phẳng nhẵn như cửa sổ hoặc gương. Luồng laze phản chiếu cũng có thể làm tổn thương mắt. Các chỉ dẫn an toàn khác u Không sử dụng các dụng cụ thu thập quang học như ống nhòm hoặc thấu kính để quan sát nguồn phóng xạ. Bạn có thể gây hỏng mắt mình. Không để phụ kiện từ tính ở gần mô cấy và các thiết bị y tế khác, ví dụ như máy trợ tim hoặc bơm insulin. Từ tính của phụ kiện có thể tạo ra một trường ảnh hưởng xấu đến chức năng của mô cấy hoặc các thiết bị y tế. u Để phụ kiện từ tính tránh xa các phương tiện nhớ từ tính và các thiết bị nhạy từ. Ảnh hưởng của từ tính của phụ kiện có thể gây ra mất dữ liệu không phục hồi được. u Không mở pin hoặc ắc quy. Nguy cơ bị chập mạch. u Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và 1 609 92A 5S1 | (09.09.2020) Bosch Power ToolsTiếng Việt | 377 trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. u Khi sử dụng sai hoặc khi pin hỏng, dung dịch dễ cháy từ pin có thể tứa ra. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hổ trợ của y tế. Nếu chất lỏng dính vào mắt, yêu cầu ngay sự giúp đỡ của bác sĩ. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. u Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. u Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khoá, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. u Chỉ sử dụng pin Boschtrong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải. u Chỉ sạc pin Boschbằng thiết bị sạc đi kèm. Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch. Cảnh Báo An Toàn cho bộ nạp điện pin Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. u Máy nạp pin này không thiết kế dành cho đối tượng sử dụng là trẻ em và người bị hạn chế về thể chất, khả năng giác quan kém hoặc tâm thần hoặc thiếu kinh nghiệm và thiếu hiểu biết. Máy nạp pin này có thể dành cho trẻ em từ 8 tuổi trở lên và người bị hạn chế về thể chất, khả năng giác quan kém hoặc tâm thần hoặc thiếu kinh nghiệm và thiếu hiểu biết sử dụng, chỉ khi họ được một người chịu trách nhiệm cho sự an toàn của họ giám sát hoặc đã được người này hướng dẫn sử dụng máy nạp pin trong môi trường an toàn và hiểu được những nguy hiểm có liên quan. Nếu không sẽ có nguy cơ sai sót khi vận hành và bị thương tích. u Hãy giám sát trẻ nhỏ khi sử dụng, làm sạch và bảo dưỡng. Để đảm bảo rằng, trẻ em không chơi với máy nạp pin này. u Chỉ sạc Bosch Pin NiCd/ NiMH với mức dung lượng 9Ah (Bộ pin2). Điện áp của pin phải phù hợp với điện áp nạp pin của máy nạp pin. Không nạp pin không thể sạc lại. Nếu không có thể gây ra hỏa hoạn hoặc cháy nổ. Không được để thiết bị sạc ngoài mưa hay ở tình trạng ẩm ướt. Nước xâm nhập vào thiết bị điện sẽ làm tăng nguy cơ điện giật. u Chỉ sạc dụng cụ đo bằng thiết bị sạc đi kèm. u Giữ sạch thiết bị sạc. Có nguy cơ điện giật nếu bị bẩn. u Vui lòng kiểm tra trước khi sử dụng thiết bị sạc, dây cáp và phích cắm. Không được sử dụng thiết bị sạc nếu bạn phát hiện có hư hỏng. Hãy tự mở thiết bị sạc và nhờ một người có năng lực sửa chữa và chỉ sử dụng các bộ phận dự phòng chính hãng. Thiết bị sạc, dây dẫn và phích cắm bị hỏng làm tăng nguy cơ bị điện giật. u Không vận hành thiết bị sạc trên bề mặt dễ cháy (ví dụ giấy, vải, vv) hoặc trong môi trường dễ cháy. Vì trong quá trình sạc thiết bị sạc sẽ nóng lên, cho nên có nguy cơ cháy. Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)378 | Tiếng Việt Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành. Sử dụng đúng cách Máy Đo Cao Trình Laze Xoay Dụng cụ đo được thiết kế để xác định và kiểm tra độ chính xác của các vách ngăn nằm ngang, các đường thẳng đứng, vạch đường chỉ định thi công xây dựng và các điểm ứng dây dọi. Dụng cụ đo phù hợp để sử dụng trong vùng bên ngoài và bên trong. Thiết bị điều khiển từ xa Điều khiển từ xa được thiết kế để điều khiển laser Bosch xoay bằng tia hồng ngoại. Thiết bị điều khiển từ xa phù hợp để sử dụng trong vùng bên ngoài và bên trong. Các bộ phận được minh họa Sự đánh số các bộ phận được minh họa là để tham khảo hình minh họa của dụng cụ đo và điều khiển từ xa trên trang hình ảnh. Laser xoay/thiết bị sạc (1) Hiển thị chức năng cảnh báo va chạm (2) Nút cảnh báo va chạm (3) Hiển thị trạng thái (4) Phím Bật/tắt (5) Nút chế độ vận hành xoay (6) Luồng laze biến đổi (7) Cảm biến cho điều khiển từ xa (8) Cửa chiếu luồng laze (9) Điểm chuẩn lên trên (10) Núm xoay (11) Nút Chế độ vận hành thẳng (12) Đèn báo dung lượng pin thấp (13) Bộ pin

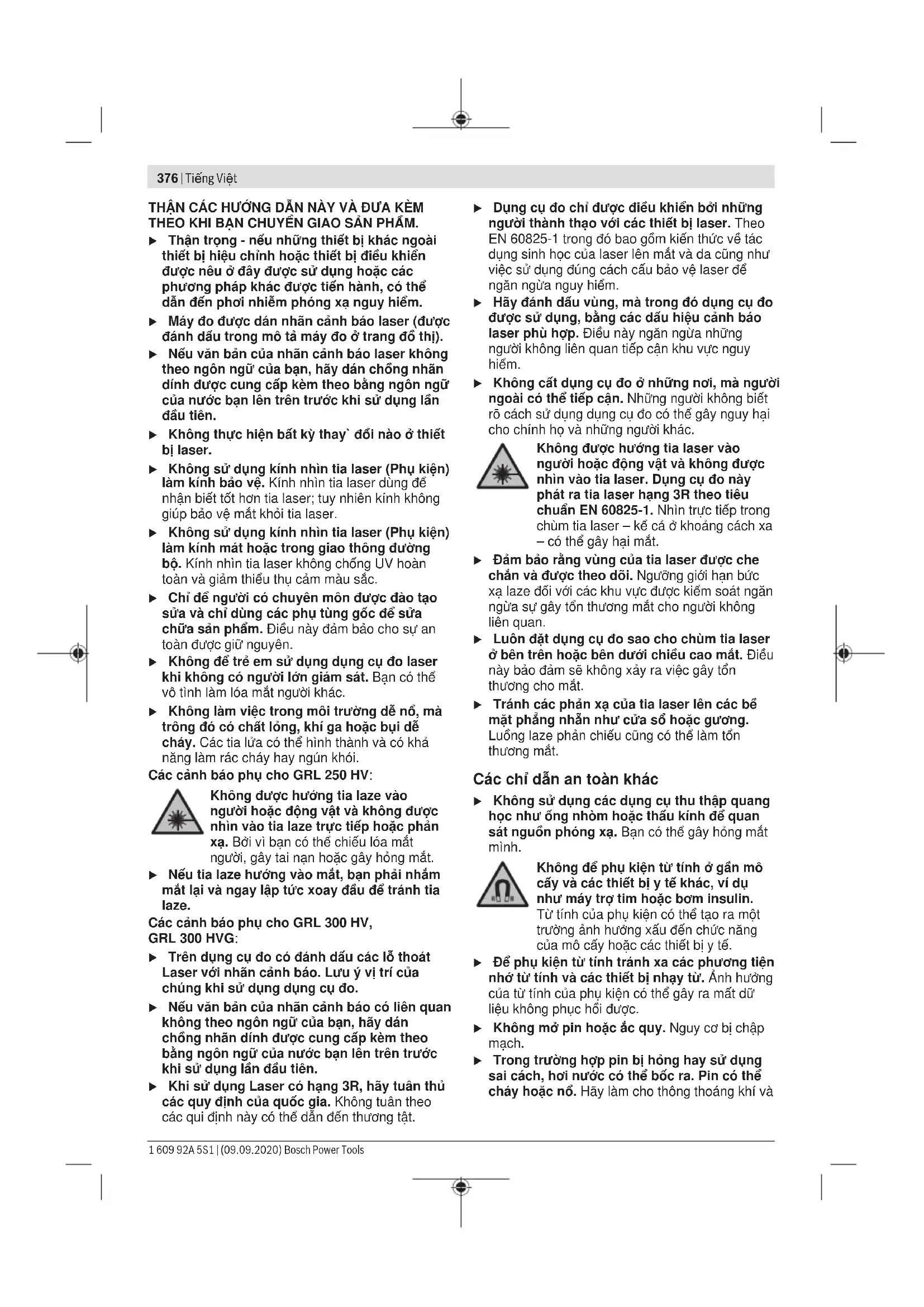

(14) Khoang lắp pin (15) Khóa ngăn chứa pin (16) Khóa giữ bộ pin

(19) Phích cắm của thiết bị sạc

(21) Điểm nhận giá đỡ ba chân 5/8" (22) Mã seri sản xuất (23) Nhãn cảnh báo laser (24) Biển cảnh báo cửa chiếu Laser (GRL300HV/GRL300HVG) A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thiết bị điều khiển từ xa (25) Thiết bị điều khiển từ xa (26) Nút chế độ vận hành xoay (27) Nút Chế độ vận hành thẳng (28) Nút thiết lập lại cảnh báo va chạm (29) Vặn nút theo chiều kim đồng hồ (30) Vặn nút ngược chiều kim đồng hồ (31) Hiển thị phát tín hiệu (32) Cửa chiếu tia hồng ngoại (33) Mã seri sản xuất (34) Lẫy cài nắp đậy pin (35) Nắp đậy pin Phụ kiện/Phụ tùng thay thế (36) Bộ thu laser

(39) Vít cố định của giá gắn tường

(40) Các lỗ gắn của giá gắn tường

(41) Khung lắp giá ba chân 5/8" của giá gắn tường

(42) Giá gắn tường/đơn vị căn chỉnh

(43) Vít ở đơn vị căn chỉnh

(44) Vít 5/8" của giá gắn tường

(46) Kính nhìn tia laser

(47) Bảng đích tia laser

A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Máy Đo Cao Trình Laze Xoay

GRL 250 HV GRL 300 HV GRL 300 HVG

Mã số máy 3601K616.. 3601K615.. 3601K617.. Phạm vi làm việc (Bán kính) A)B) 1 609 92A 5S1 | (09.09.2020) Bosch Power ToolsTiếng Việt | 379 Máy Đo Cao Trình Laze Xoay

GRL 250 HV GRL 300 HV GRL 300 HVG

– không có thiết bị thu laze, khoảng. 30m 30m 50m – có thiết bị thu laze, khoảng. 0,5−125m 0,5−150m 0,5−150m Cốt thủy chuẩn chính xác A)C) ±3mm (ở 30m) ±3mm (ở 30m) ±3mm (ở 30m) Phạm vi tự cân bằng ±8% (±4,6°) ±8% (±4,6°) ±8% (±4,6°) Thời gian lấy cốt thủy chuẩn tiêu biểu 15s 15s 15s Tốc độ xoay 150/300/600min

Góc mở ở chế độ vận hành thẳng 10/25/50° 10/25/50° 10/25/50° Nhiệt độ hoạt động −10°C…+50°C −10°C…+50°C 0°C…+40°C Nhiệt độ lưu kho −20°C…+70°C −20°C…+70°C −20°C…+70°C Chiều cao ứng dụng tối đa qua chiều cao tham chiếu 2000m 2000m 2000m Độ ẩm không khí tương đối tối đa. 90% 90% 90% Mức độ bẩn theo IEC 61010-1

Cấp độ Laser 2 3R 3R Loại Laser 635nm, <1mW 635nm, <5mW 532nm, <5mW Phân kỳ 0,4mrad (góc đầy) 0,4mrad (góc đầy) 0,4mrad (góc đầy) Điểm nhận giá đỡ ba chân theo chiều ngang 5/8"−11 5/8"−11 5/8"−11 Pin (NiMH) 2×1,2V HR20(D) (9Ah) 2×1,2V HR20(D) (9Ah) 2×1,2V HR20(D) (9Ah) Pin (kiềm-mangan) 2×1,5V LR20(D) 2×1,5V LR20(D) 2×1,5V LR20(D) Trọng lượng theo Qui trình EPTA-Procedure 01:2014 1,8kg 1,8kg 1,8kg Kích thước (chiều dài× rộng× cao) 190× 180× 170mm 190× 180× 170mm 190× 180× 170mm Mức độ bảo vệ IP 54 (được bảo vệ chống bụi và tia nước) IP 54 (được bảo vệ chống bụi và tia nước) IP 54 (được bảo vệ chống bụi và tia nước) A) ở 25°C B) Phạm vi làm việc có thể được giảm thông qua các điều kiện môi trường không thuận lợi (ví dụ như tia mặt trời chiếu trực tiếp). C) dọc theo các trục D) Chỉ có chất bẩn không dẫn xuất hiện, nhưng đôi khi độ dẫn điện tạm thời gây ra do ngưng tụ. Số xêri (22) đều được ghi trên nhãn mác, để dễ dàng nhận dạng loại máy đo. Bộ sạc CHNM1 Mã số máy 2610A15290 Điện áp đầu vào V~ 100−240 Tần số dòng điện xoay chiều đầu vào Hz 50/60 Điện áp ra V= 3 Dòng điện ra A 1,0 nhiệt độ pin cho phép khi sạc °C 0…+40 Thời gian nạp điện h 14 Số lượng pin

Điện áp định mức (mỗi pin) V= 1,2 Trọng lượng theo Qui trình EPTA-Procedure 01:2014 kg 0,12 Cấp độ bảo vệ /II Thiết bị điều khiển từ xa RC 1 Mã số máy 3601K699.. Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)380 | Tiếng Việt Thiết bị điều khiển từ xa RC 1 Phạm vi làm việc

30m Nhiệt độ hoạt động −10°C…+50°C Nhiệt độ lưu kho −20°C…+70°C Chiều cao ứng dụng tối đa qua chiều cao tham chiếu 2000m Độ ẩm không khí tương đối tối đa. 90% Mức độ bẩn theo IEC 61010-1

Ắc quy 1×1,5V LR6(AA) Trọng lượng theo Qui trình EPTA-Procedure 01:2014 0,07 A) Phạm vi làm việc có thể được giảm thông qua các điều kiện môi trường không thuận lợi (ví dụ như tia mặt trời chiếu trực tiếp). B) Chỉ có chất bẩn không dẫn xuất hiện, nhưng đôi khi độ dẫn điện tạm thời gây ra do ngưng tụ. Số seri (33) ghi trên nhãn mác, để dễ dàng nhận dạng điều khiển từ xa. Sự lắp vào Nguồn Điện Năng của Bộ Điều Khiển Từ

Khuyến nghị sử dụng các pin kiềm mangan để vận hành điều khiển từ xa. Để mở nắp đậy pin(35) bạn hãy nhấn lên khóa(34) theo hướng mũi tên và tháo nắp đậy pin ra. Lắp ắc quy vào. Xin hãy lưu ý lắp tương ứng đúng cực pin như được thể hiện mặt trong ngăn chứa pin. u Tháo pin ra khỏi thiết bị điều khiển từ xa nếu bạn không muốn sử dụng thiết bị trong thời gian dài. Pin có thể hư mòn sau thời gian bảo quản lâu trong điều khiển từ xa và tự xả điện. Nuồn năng lượng cho dụng cụ đo Dụng cụ đo có thể được vận hành bằng các loại ắc quy hoặc pin thông thường hay với bộ pinBosch. Hoạt động bằng bộ pin u Tuân thủ theo đúng điện thế! Điện thế của nguồn điện cung cấp phải phù hợp với các số liệu được ghi trên nhãn mác của bộ nạp điện pin. Sạc bộ pin(13) trước lần vận hành đầu tiên. Chỉ có thể sạc bộ pin bằng thiết bị sạc tương ứng(18). Hãy cắm phích cắm phù hợp với nguồn điện chính(19) vào thiết bị sạc(18) và khớp vào. Cắm phích cắm sạc(20) của thiết bị sạc vào ổ cắm sạc(17) trên bộ pin(13). Kết nối thiết bị sạc với nguồn điện chính. Cần sạc bộ pin cạn trong khoảng14h. Thiết bị sạc và bộ pin có khả năng chống sạc quá mức. Bộ pin còn mới hay đã từ lâu không sử dụng sẽ không đạt được hiệu suất cao nhất cho đến khi pin được phóng và nạp lại khoảng 5 lần. Không sạc bộ pin(13) sau mỗi lần sử dụng, nếu không dung lượng sẽ bị giảm. Chỉ sạc bộ pin, nếu cảnh báo ắc quy(12) sáng hoặc nhấp nháy liên tục. Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng bộ pin hợp khối đã hết công dụng và phải được thay. Khi bộ pin cạn bạn có thể vận hành dụng cụ đo bằng thiết bị sạc(18) nếu nó được kết nối với nguồn điện chính. Hãy tắt dụng cụ đo, sạc bộ pin khoảng 10phút và sau đó bật lại dụng cụ điện với thiết bị sạc đã kết nối. Để thay bộ pin(13) hãy xoay khóa giữ(16) vào vị trí và kéo bộ pin ra khỏi dụng cụ đo. Hãy đẩy bộ pin mới vào dụng cụ đo và vặn cơ cấu khóa(16) vào vị trí . u Tháo bộ pin ra khỏi dụng cụ đo nếu bạn không muốn sử dụng thiết bị trong thời gian dài. Pin có thể hư mòn sau thời gian bảo quản lâu trong dụng cụ đo hoặc tự xả điện. Hoạt động bằng ắc quy/pin Khuyến nghị nên sử dụng pin alkali-manganese hay pin nạp điện lại được cho sự hoạt động của dụng cụ đo. Để tháo ngăn chứa pin(14) hãy vặn cơ cấu khóa(15) vào vị trí . Kéo ngăn chứa pin ra khỏi dụng cụ đo và đặt pin hoặc ắc quy vào. Xin hãy lưu ý lắp tương ứng đúng cực pin như được thể hiện mặt trong ngăn chứa pin. Luôn luôn thay pin/pin nạp lại được cùng một thời điểm. Không được sử dụng pin/pin nạp lại được khác thương hiệu hay khác loại cùng chung với nhau. Hãy đẩy ngăn chứa pin(14) vào dụng cụ đo và vặn cơ cấu khóa(15) vào vị trí . u Tháo ắc quy hoặc pin ra khỏi dụng cụ đo nếu bạn không muốn sử dụng thiết bị trong thời gian dài. Pin và ắc quy có thể hư mòn sau thời gian bảo quản lâu trong dụng cụ đo và tự xả điện. 1 609 92A 5S1 | (09.09.2020) Bosch Power ToolsTiếng Việt | 381 Hiển thị mức sạc Nếu cảnh báo ắc quy(12) nhấp nháy màu đỏ lần đầu, dụng cụ đo vẫn còn được vận hành khoảng 2h. Nếu cảnh báo ắc quy(12) sáng liên tục màu đỏ, không phép đo nào được thực hiện nữa. Thiết bị đo tự tắt sau 1phút. Vận Hành u Bảo vệ dụng cụ đo và thiết bị điều khiển từ xa tránh khỏi ẳm ướt và không để bức xạ mặt trời chiếu trực tiếp vào. u Không cho dụng cụ đo và thiết bị điều khiển từ xa tiếp xúc với nhiệt độ khắc nghiệt hoặc dao động nhiệt độ. Không để nó trong chế độ tự động quá lâu. Điều chỉnh nhiệt độ cho dụng cụ đo và thiết bị điều khiển từ xa khi có sự dao động nhiệt độ lớn, trước khi bạn đưa nó vào vận hành. Luôn tiến hành kiểm tra độ chính xác trước khi làm việc tiếp với dụng cụ đo (xem „Kiểm tra độ chính xác của dụng cụ đo“, Trang383). Trong trường hợp ở trạng thái nhiệt độ cực độ hay nhiệt độ thay đổi thái quá, sự chính xác của dụng cụ đo có thể bị hư hỏng. u Tránh va chạm mạnh hoặc làm rơi dụng cụ đo. Sau khi có tác động mạnh từ bên ngoài lên dụng cụ đo, cần tiến hành kiểm tra độ chính xác trước khi tiếp tục (xem „Kiểm tra độ chính xác của dụng cụ đo“, Trang383). Bắt Đầu Vận Hành bộ Điều Khiển Từ xa Khi nhấn nút điều khiển, dụng cụ đo có thể bị thoát khỏi chế độ đo độ cao, do đó chế độ xoay dừng lại nhanh. Bằng cách sử dụng điều khiển từ xa, sẽ tránh được điều này. Miễn là sử dụng pin có đủ điện thế, thiết bị điều khiển từ xa sẵn sàng hoạt động. Đặt dụng cụ đo sao cho tín hiệu của điều khiển từ xa có thể đến thẳng một trong các cảm biến (7). Nếu không thể nhắm thiết bị điều khiển từ xa trực tiếp vào cảm biến, hãy giảm diện tích làm việc. Do có phản xạ tín hiệu (ví dụ như tường nhà), cũng có thể cải thiện phạm vi bằng tín hiệu gián tiếp. Sau khi nhấn nút trên điều khiển từ xa, đèn của hiển thị phát tín hiệu(31) sẽ cho biết tín hiệu đã được phát. Không thể bật/tắt dụng cụ đo bằng điều khiển từ xa. Bắt Đầu Vận Hành Máy Đo Cao Trình Laze Xoay u Giữ khu vực làm việc tránh xa các chướng ngại vật có thể phản xạ hoặc cản trở tia laser. Che các bề mặt phản chiếu hoặc sáng bóng. Không đo qua tấm kính hoặc vật liệu tương tự. Các kết quả đo có thể bị làm sai lệch do tia laser bị phản xạ hoặc bị ngăn cản. Lắp dụng cụ đo Tư thế ngang Tư thế dọc Bạn hãy đặt dụng cụ đo lên một mặt nền cố định, nằm ngang hoặc nằm dọc, lắp nó lên giá ba chân (38) hoặc giá gắn tường (42) với đơn vị căn chỉnh. Do vì độ chính xác của cốt thủy chuẩn cao, dụng cụ đo rất nhạy phản ứng với sự rung chuyển của mặt đất và sự thay đổi vị trí. Vì thế, hãy lưu ý đến sự vững chắc, ổn định của vị trí đặt dụng cụ đo để tránh sự cố bị gián đoạn do việc lập lại cốt thủy chuẩn. Bật Mở và Tắt Để bật dụng cụ đo, bạn hãy ấn phím bật/tắt(4). Tất cả hiển thị sáng nhanh. Dụng cụ đo gửi tia laser biến đổi(6) và tia chuẩn hướng lên trên(9) từ các cửa chiếu(8). u Không được chĩa luồng laze vào con người hay động vật và không được tự chính bạn nhìn vào luồng laze, ngay cả khi từ một khoảng cách lớn. Dụng cụ đo ngay đó bắt đầu cân mực thủy chuẩn tự động. Trong khi cân bằng, hiển thị trạng thái(3) sáng màu xanh lá, laser không có màu đỏ và nhấp nháy. Dụng cụ đo được cân bằng, ngay khi hiển thị trạng thái(3) sáng màu xanh lá liên tục và laser liên tục sáng. Sau khi hoàn tất việc cân mực thủy chuẩn, dụng cụ đo tự động bắt đầu hoạt động xoay vòng. u Không cho phép dụng cụ đo đang bật một cách không kiểm soát và hãy tắt dụng cụ đo sau khi sử dụng. Tia Laser có thể chiếu vào những người khác. Bằng nút chế độ xoay(5) hoặc nút chế độ vận hành thẳng(11) bạn có thể xác định chế độ vận hành trong lúc cân bằng. Trong trường hợp này, dụng cụ đo khởi động sau khi kết thúc cân bằng trong chế độ vận hành đã chọn. Để tắt dụng cụ đo, bạn hãy ấn lại nút bật/tắt(4). Dụng cụ đo được tắt tự động để bảo vệ ắc quy hoặc pin, nếu nó nằm ngoài phạm vi tự cân bằng trong hơn 2h hoặc cảnh báo va chạm được kích hoạt hơn 2h. Định vị lại dụng cụ đo và bật lại. Chế độ hoạt động Tổng quan các chế độ vận hành Có thể thực hiện tất cả 3 chế độ vận hành theo chiều ngang và chiều dọc của dụng cụ đo. Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)382 | Tiếng Việt Chế độ xoay Chế độ xoay được khuyến nghị đặc biệt khi dùng bộ thu laser. Bạn có thể chọn trong số các tốc độ xoay khác nhau. Chế độ vận hành thẳng Trong chế độ vận hành, tia laser biến đổi được di chuyển trong góc mở giới hạn. Do đó, độ rõ của tia laser được tăng cao so với chế độ xoay. Bạn có thể chọn trong số nhiều góc mở khác nhau. Chế độ vận hành điểm Trong chế độ vận hành này, độ rõ tốt nhất của tia laser biến đổi sẽ đạt được. Ví dụ, nó được dùng để truyền độ cao hoặc kiểm tra các dòng một cách đơn giản. Chế độ vận hành điểm và chế độ vận hành thẳng không phù hợp để sử dụng với bộ thu laser(36). Chế độ vận hành xoay Sau khi bật, dụng cụ đo nằm ở chế độ xoay với tốc độ xoay tiêu chuẩn (300 min

Để chuyển chế độ vận hành thẳng sang chế độ xoay, hãy nhấn nút chế độ xoay(5) hoặc nút chế độ xoay(26) của điều khiển từ xa. Để thay đổi tốc độ xoay, hãy nhấn nút chế độ vận hành xoay(5) hoặc nút chế độ vận hành xoay(26) của điều khiển từ xa liên tục, cho đến khi đạt tốc độ mong muốn. Khi làm việc với bộ thu laser, bạn cần chọn tốc độ xoay cao nhất. Khi làm việc mà không có bộ thu laser, hãy giảm tốc độ xoay và sử dụng kính nhìn laser để có tầm nhìn tốt hơn (46). Chế độ vận hành thẳng/chế độ vận hành điểm Để chuyển sang chế độ vận hành thẳng hoặc chế độ vận hành điểm, hãy nhấn nút chế độ vận hành thẳng(11) hoặc nút chế độ vận hành thẳng(27) của điều khiển từ xa. Dụng cụ đo chuyển sang chế độ vận hành thẳng với góc mở nhỏ nhất. Để thay đổi góc mở, hãy nhấn nút chế độ vận hành thẳng(11) hoặc nút chế độ vận hành thẳng(27) của điều khiển từ xa liên tục, cho đến khi đạt chế độ vận hành mong muốn. Góc mở được mở rộng theo cấp mỗi lần nhấn, đồng thời tốc độ xoay được tăng theo cấp. Sau góc mở lớn nhất, dụng cụ đo chuyển sang chế độ vận hành điểm sau khi dao động thêm trong thời gian ngắn. Nhấn lại nút của chế độ vận hành thẳng(11) sẽ trở lại chế độ vận hành thẳng với góc mở nhỏ nhất. Hướng dẫn: Do quán tính, mà laser có thể xoay nhẹ bên trên điểm cuối của vạch laser. Chức năng Xoay vạch/điểm ở tư thế ngang trong mặt phẳng xoay (xemHìnhA) Ở tư thế ngang của dụng cụ đo, bạn có thể định vị vạch laser hoặc điểm laser trong mặt phẳng xoay của laser. Có thể xoay 360°. Xoay núm xoay(10) bằng tay vào vị trí mong muốn hoặc dùng điều khiển từ xa: Nhấn nút xoay theo chiều kim đồng hồ của điều khiển từ xa để xoay theo chiều kim đồng hồ(29), để xoay ngược chiều kim đồng hồ hãy nhấn nút xoay ngược chiều kim đồng hồ(30) của điều khiển từ xa. Ở chế độ vận hành xoay, việc nhấn nút không có tác dụng. Xoay mặt phẳng xoay ở tư thế dọc (xemHìnhB) Ở tư thế dọc của dụng cụ đo, bạn có thể xoay điểm laser, vạch laser hoặc mặt phẳng xoay để nắn thẳng đơn giản hoặc căn chỉnh song song trong khoảng ±8% quanh trục thẳng đứng. Để xoay theo chiều kim đồng hồ, hãy nhấn nút xoay theo chiều kim đồng hồ(29) ở điều khiển từ xa. Để xoay ngược chiều kim đồng hồ, hãy nhấn nút xoay ngược chiều kim đồng hồ(30) ở điều khiển từ xa. Lấy Cốt Thủy Chuẩn Tự Động Tổng quan Dụng cu đo tự động phát hiện tư thế ngang hoặc dọc. Để chuyển đổi giữa tư thế ngang và dọc hãy tắt dụng cụ đo, định vị lại nó và bật lại. Sau khi bật, dụng cụ đo sẽ tự động kiểm tra tư thế ngang hoặc dọc và căn chỉnh bằng phẳng trong phạm vi tự cân bằng từ ± 8% (± 4,6 °). Trong khi cân bằng, hiển thị trạng thái(3) sáng màu xanh lá, laser không có màu đỏ và nhấp nháy. Dụng cụ đo được cân bằng, ngay khi hiển thị trạng thái(3) sáng màu xanh lá liên tục và laser liên tục sáng. Sau khi hoàn tất việc cân mực thủy chuẩn, dụng cụ đo tự động bắt đầu hoạt động xoay vòng. Nếu dụng cụ đo bị xiên hơn8% sau khi bật hoặc sau khi thay đổi tư thế, việc cân bằng không thể thực hiện được. Trong trường hợp này rô-to dừng, laser nhấp nháy và hiển thị trạng thái(3) liên tục bật sáng màu đỏ. Bạn hãy định vị lại dụng cụ đo và chờ cân bằng. Sau 2phút laser sẽ tự động tắt còn sau 2h dụng cụ đo tự động tắt mà không định vị lại. 1 609 92A 5S1 | (09.09.2020) Bosch Power ToolsTiếng Việt | 383 Nếu dụng cụ đo được cân bằng, nó sẽ kiểm tra tư thế ngang hoặc dọc. Sự tự động cân mực thủy chuẩn lập lại xảy ra sau khi vị trí bị thay đổi. Để tránh đo lỗi, rô-to sẽ dừng, laser nhấp nháy và hiển thị trạng thái(3) nhấp nháy màu xanh lục trong quá trình cân bằng. Chức Năng Cảnh Báo Va Chạm Dụng cụ đo có một chức năng cảnh báo va cham. Nó ngăn sự cân bằng trong vị trí được thay đổi và ngăn lỗi do dịch chuyển dụng cụ đo khi có thay đổi về tư thế hoặc có rung lắc dụng cụ đo hoặc khi rung động nền. Kích hoạt/bật cảnh báo va chạm: Hãy nhấn nút Cảnh báo va chạm(2). Hiển thị cảnh báo va chạm(1) chiếu sáng liên tục màu xanh lá. Cảnh báo va chạm được kích hoạt khoảng 30s sau khi bật chức năng cảnh báo va chạm. Cảnh báo va chạm được kích hoạt: Nếu vượt quá khoảng chính xác cân bằng khi thay đổi tư thế của dụng cụ đo hoặc rung lắc mạnh được ghi lại, cảnh báo va chạm sẽ được kích hoạt: Xoay laser được dừng lại, tia laser nhấp nháy, hiển thị trạng thái(3) tắt và hiển thị cảnh báo va chạm(1) nhấp nháy màu đỏ. Chế độ vận hành hiện tại được lưu. Nhấn nút cảnh báo va chạm(2) trên dụng cụ đo khi kích hoạt cảnh báo va chạm hoặc nhấn nút thiết lập lại cảnh báo va chạm(28) trên điều khiển từ xa. Chức năng cảnh báo va chạm được khởi động lại và dụng cụ đo bắt đầu cân mực thủy chuẩn. Ngay khi dụng cụ đo được cân bằng (các hiển thị trạng thái(3) sáng màu xanh lá liên tục), nó sẽ khởi động trong chế độ vận hành đã lưu. Giờ hãy kiểm tra vị trí của tia laser ở điểm tham chiếu và chỉnh chiều cao hoặc căn chỉnh dụng cụ đo nếu cần. Nếu chức năng không được khởi động lại bằng cách nhấn nút cảnh báo va chạm(2) trên dụng cụ đo khi kích hoạt cảnh báo va chạm hoặc nhấn nút thiết lập lại cảnh báo va chạm(28) trên điều khiển từ xa, laser tự động tắt sau 2phút và dụng cụ đo tự động tắt sau 2h. Tắt chức năng cảnh báo va chạm: Hãy nhấn nút cảnh báo va chạm(2) một lần hoặc hai lần khi cảnh báo va chạm được kích hoạt(hiển thị cảnh báo va chạm(1) nhấp nháy màu đỏ). Khi cảnh báo va chạm được tắt, hiển thị cảnh báo va chạm sẽ tắt. Hướng dẫn: Với điều khiển từ xa, chức năng làm nóng xung động có thể không được bật/tắt, mà chỉ được khởi động lại sau khi kích hoạt. Kiểm tra độ chính xác của dụng cụ đo Những Ảnh Hưởng Đến độ Chính xác Nhiệt độ chung quanh có ảnh hưởng lớn nhất. Đặc biệt là sự sai biệt của nhiệt độ xảy ra từ mặt đất hướng lên có thể làm lệch hướng luồng laze. Bời vì sự khác biệt lớn nhất của các tầng nhiệt độ là ở nơi gần mặt đất, nên luôn luôn lắp dụng cụ đo lên giá đỡ khi khoảng cách đo nằm ngoài tầm 20m. Nếu có thể, cũng nên đặt dụng cụ đo vào chính giữa khu vực làm việc. Sự lệch hướng có vai trò trong một khoảng cách đo vượt ngoài khoảng 20m và ở khoảng cách 100m có thể dễ dàng đạt đến hai hay bốn lần sự lệch hướng 20m. Bên cạnh các tác động ngoài, các tác động ảnh hưởng trực tiếp tới thiết bị (như rơi hoặc va đập mạnh) có thể gây ra các sai lệch. Do đó, hãy kiểm tra mức độ chính xác trước khi bắt đầu công việc. Nếu giả như dụng cụ đo chệch hướng vượt mức tối đa tại một trong những lần kiểm tra, xin vui lòng mang đến trạm phục vụ hàng đã bán của Bosch để được sửa chữa. Kiểm tra cốt thủy chuẩn chính xác ở tư thế ngang Để có kết quả hợp lệ và chính xác, việc kiểm tra được khuyến nghị trên một đoạn đo thoáng khoảng 30m trên nền cứng trước một bức tường. Hãy tiến hành quá trình đo hoàn chỉnh cho cả hai trục. – Lắp đặt dụng cụ đo ở tư thế dọc cách 30m so với tường trên giá ba chân hoặc đặt trên nền cứng và bằng phẳng. Bật công tắc cho máy hoạt động. 30 m – Hãy đánh dấu tâm của điểm laser trên tường (Điểm I) sau khi kết thúc đo thủy chuẩn. 180°

Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)384 | Tiếng Việt – Xoay dụng cụ đo 180° mà không thay đổi vị trí. Hãy để dụng cụ tự cân bằng và đánh dấu tâm của tia laser trên tường (ĐiểmII). Lưu ý sao cho điểm II nằm càng thẳng trên hoặc dưới điểm I càng tốt. Sự chênh lệch d của cả hai điểm đã đánh dấu Ⅰ và II trên tường dẫn đến lệch chiều cao thực tế của dụng cụ đo cho trục đã đo. Hãy lặp lại quy trình đo cho các trục khác. Hãy xoay dụng cụ đo 90° trước khi bắt đầu quá trình đo. Trên quãng đo 30m độ lệch tối đa cho phép là: 30m×± 0,1mm/m=± 3mm. Chênh lệch d giữa điểm I và II được phép cao nhất là 6mm ở một trong hai quá trình đo. Hướng Dẫn Sử Dụng u Chỉ luôn sử dụng tâm của điểm laser hoặc tia laser để đánh dấu. Kích thước của tiêu điểm laser cũng như bề rộng của tia laser thay đổi theo khoảng cách. Sử dụng cùng với tấm cọc tiêu laserC) Bảng đích laze (47) cải thiện độ rõ của tia laser ở những điều kiện không phù hợp và ở khoảng cách lớn. Bề mặt phản chiếu của bảng đích laser(47) cải thiện độ rõ của tia laser, thông qua bề mặt trong suốt, tia laser của mặt sau bảng đích laser cũng có thể được phát hiện. Sử dụng giá đỡ ba chân (phụ kiện) Giá đỡ ba chân cung cấp khả năng đo ổn định và linh hoạt. Đặt máy đo với điểm nhận giá đỡ ba chân 5/8" (21) lên ren của giá đỡ ba chân (38). Siết chặt dụng cụ đo bằng vít định vị của giá đỡ ba chân. Đối với giá ba chân có thang đo trên thanh nâng, bạn có thể điều chỉnh trực tiếp độ lệch chiều cao. Điều chỉnh sơ giá đỡ trước khi cho dụng cụ đo hoạt động. Làm việc với giá gắn tường WM 4 (Phụ kiện) (xemHìnhD) Bạn có thể lắp dụng cụ đo trên giá gắn tường với đơn vị căn chỉnh(42). Muốn vậy, hãy vặn vít 5/8"(44) của giá gắn tường vào điểm nhận giá ba chân(21) trên dụng cụ đo. Lắp trên tường: Khuyến nghị lắp trên tường, ví dụ cho những công việc phía trên chiều cao thanh nâng của giá ba chân, hoặc khi làm việc trên nền không ổn định và không có giá ba chân. Hãy siết chặt giá gắn tường(42) bằng vít qua các lỗ gắn(39) trên tường hoặc bằng vít cố định(40) trên một thanh. Hãy lắp giá gắn tường vuông góc trên tường hết mức có thể và lưu ý độ khít chặt. Lắp trên giá ba chân: Bạn có thể vặn giá gắn tường(42) với khung lắp giá ba chân(41) ở mặt sau lên giá ba chân. Việc lắp này được khuyến nghị với các công việc, mà khi đó mặt phẳng xoay cần được căn chỉnh dựa theo đường tham chiếu. Bằng bộ ngắm chuẩn, bạn có thể đẩy cụng cụ đo đã lắp theo chiều dọc (lắp ở tường) hoặc ngang (lắp ở giá ba chân) vào một vùng 16cm. Nới lỏng vít(43) tại bộ ngắm chuẩn, hãy đẩy dụng cụ đo vào vị trí mong muốn, và vặt chặt vít lại(43). Làm việc với bộ thu laser (Phụ kiện) Khi điều kiện ánh sáng không thuận lợi (vùng xung quanh sáng, ánh nắng mặt trời trực tiếp) và khoảng cách xa, bạn hãy sử dụng bộ thu laser để phát hiện tia laser tốt hơn (36). Đối với các laser xoay với nhiều chế độ vận hành hãy chọn vận hành ngang hoặc dọc với tốc độ xoay cao nhất. Trước khi làm việc với thiết bị thu laze, hãy đọc và tuân theo các hướng dẫn sử dụng thiết bị thu laze. Làm việc với điều khiển từ xa Khi nhấn nút điều khiển, dụng cụ đo có thể bị thoát khỏi chế độ đo độ cao, do đó chế độ xoay dừng lại nhanh. Bằng cách sử dụng điều khiển từ xa, sẽ tránh được điều này. Các cảm biến(7) của điều khiển từ xa có ở ba phía của dụng cụ đo, qua bảng điều khiển tại mặt trước. Làm việc với thanh đo (Phụ kiện) (xemhìnhE) Để kiểm tra độ bằng phẳng hoặc áp dụng độ dốc, cần sử dụng thanh đo(37) cùng với bộ thu laser. Trên thanh đo(37) đặt một thang đo tương đối ở bên trên. Chiều cao bằng không của thước có thể chỉnh đặt trước ở bên dưới thanh nâng. Cách này cho phép đọc trực tiếp sự lệch hướng từ một chiều cao đã định rõ. Kính nhìn laser (phụ kiện) Kính nhìn laser sẽ lọc nguồn ánh sáng xung quanh. Do đó ánh sáng của laser sẽ sáng hơn đối với mắt. u Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính bảo vệ. Kính nhìn tia laser dùng để nhận biết tốt hơn tia laser; tuy nhiên kính không giúp bảo vệ mắt khỏi tia laser. u Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính mát hoặc trong giao thông đường bộ. Kính nhìn tia laser không chống UV hoàn toàn và giảm thiểu thụ cảm màu sắc. Công việc theo Thí dụ Truyền/kiểm tra chiều cao (xemHìnhF) Hãy đặt dụng cụ đo ở tư thế ngang trên nền cứng hoặc lắp trên giá ba chân (38) (phụ tùng). Làm việc với giá đỡ: Đồng chỉnh luồng laze đến chiều cao theo yêu cầu. Truyền hay kiểm tra chiều cao đo tại địa điểm mục tiêu. Làm việc mà không có giá ba chân: Hãy xác định độ sai lệch chiều cao giữa tia laser và chiều cao trên điểm tham chiếu nhờ cọc tiêu laser tấm(47). 1 609 92A 5S1 | (09.09.2020) Bosch Power ToolsTiếng Việt | 385 Chiếu hay kiểm tra sự sai biệt chiều cao đo tại địa điểm mục tiêu. Căn chỉnh điểm chuẩn lên trên song song/áp dụng góc bên phải (xemhìnhG) Nếu cần áp dụng góc bên phải hoặc căn chỉnh tường giữa, bạn phải căn chỉnh điểm chuẩn lên trên(9) song song, tức là ở khoảng cách đều nhau tới đường tham chiếu (ví dụ tường). Muốn vậy, hãy lắp dụng cụ đo ở tư thế dọc và định vị sao cho điểm chuẩn hướng lên trên chạy song song với đường tham chiếu. Hãy đo khoảng cách giữa điểm chuẩn hướng lên trên và đường tham chiếu ngay trên dụng cụ đo nhờ cọc tiêu laser tấm để định vị chính xác(47). Hãy đo khoảng cách giữa điểm chuẩn hướng lên trên và đường tham chiếu ở khoảng cách lớn so với dụng cụ đo. Hãy căn chỉnh điểm chuẩn sao cho nó có cùng khoảng cách với đường tham chiếu, như khi đo trực tiếp trên dụng cụ đo. Góc bên phải so với điểm chuẩn hướng lên trên(9) được hiển thị bằng tia laser biến đổi(6). Hiển thị mặt phẳng vuông góc/dọc (xemhìnhH) Để hiển thị một đường vuông góc hoặc mặt phẳng dọc, hãy lắp dụng cụ đo ở tư thế dọc. Nếu mặt phẳng dọc ở góc phải chạy tới đường tham chiếu (ví dụ tường), bạn hãy căn chỉnh điểm chuẩn lên trên(9) ở đường tham chiếu này. Đường vuông góc được hiển thị bằng tia laser biến đổi(6). Căn chỉnh đường vuông góc/mặt phẳng dọc (xemhìnhI) Để căn chỉnh vạch laser vuông góc hoặc các mặt phẳng xoay trên một điểm tham chiếu ở tường, hãy lắp dụng cụ đo ở tư thế dọc và căn chỉnh vạch laser hoặc mặt phẳng xoay lên điểm tham chiếu. Để căn chỉnh chính xác lên điểm tham chiếu, hãy xoay mặt phẳng xoay quanh trục thẳng đứng (xem „ Xoay mặt phẳng xoay ở tư thế dọc (xemHìnhB)“, Trang382). Làm việc mà không có bộ thu laser (xemhìnhJ) Khi điều kiện ánh sáng tốt (vùng xung quanh tối) và ở khoảng cách ngắn, bạn có thể làm việc mà không cần bộ thu laser. Để nhìn rõ hơn tia laser, hãy chọn chế độ vận hành thẳng hoặc chọn chế độ vận hành điểm và xoay tia laser tới vị trí đích. Làm việc với bộ thu laser (xemhìnhK) Khi điều kiện ánh sáng không thuận lợi (vùng xung quanh sáng, ánh nắng mặt trời trực tiếp) và khoảng cách xa, bạn hãy sử dụng bộ thu laser để phát hiện vạch laser tốt hơn (36). Hãy chọn chế độ xoay với tốc độ xoay cao nhất khi sử dụng bộ thu laser. Đo các khoảng cách lớn (xemhìnhL) Khi đo các khoảng cách lớn, bộ thu laser phải được sử dụng(36) để phát hiện tia laser. Để giảm ảnh hưởng của nhiễu, bạn cần lắp dụng cụ đo ở giữa khu vực làm việc và trên giá ba chân. Làm việc ở khu vực bên ngoài (xemHìnhE) Ở khu vực bên ngoài, luôn sử dụng bộ thu laser(36). Hãy lắp dụng cụ đo trên giá ba chân khi làm việc trên sàn không chắc chắn(38). Chỉ làm việc khi chức năng cảnh báo va chạm được kích hoạt, để tránh đo lỗi khi sàn di chuyển hoặc khi có rung lắc dụng cụ đo. Tổng quan các hiển thị laser xoay Luồng laze Xoay tia laser Màu xanh

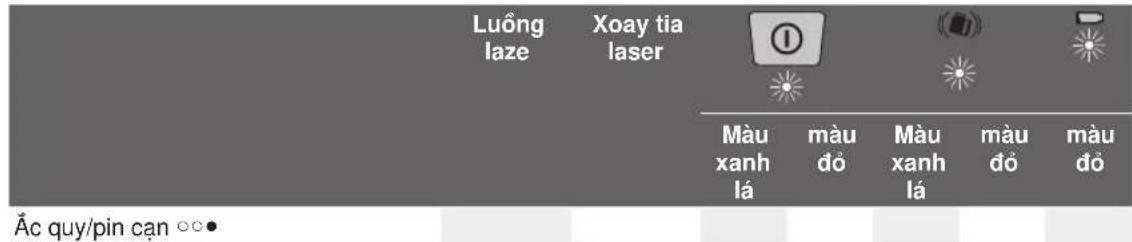

Mở máy dụng cụ đo (tự kiểm soát 1giây)

Cân bằng hoặc cân bằng lại 2×/s ○ 2×/s Dụng cụ đo được cân bằng/sẵn sàng vận hành

Phạm vi tự cân mực thủy chuẩn vượt quá 2×/s ○ ● Cảnh báo va chạm được kích hoạt ● Sự cảnh báo va chạm khởi hoạt 2×/s ○ 2×/s Điện áp ắc quy/in cho ≤2h vận hành 2×/s Bosch Power Tools 1 609 92A 5S1 | (09.09.2020)386 | Tiếng Việt Luồng laze Xoay tia laser Màu xanh

Ắc quy/pin cạn ○ ○ ● ●:Chế độ vận hành liên tục 2×/s: Tần số nhấp nháy (ví dụ hai lần trong một giây) ○:Chức năng dừng Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch Hãy giữ dụng cụ đo, thiết bị sạc và điều khiển từ xa luôn sạch sẽ. Không được nhúng dụng cụ đo, thiết bị sạc và điều khiển từ xa vào nước hoặc các chất lỏng khác. Lau sạch bụi bẩn bằng một mảnh vải mềm và ẩm. Không được sử dụng chất tẩy rửa. Thường xuyên lau sạch bề mặt các cửa chiếu laze trên dụng cụ đo một cách kỹ lưỡng, và lưu ý đến các tưa vải hay sợi chỉ. Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: [phone] Fax: [phone] Hotline: [phone] Email: [e-mail] www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Sự thải bỏ Các thiết bị điện, ắcqui/pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường. Không vứt thiết bị điện và pin/ắc quy cùng trong rác thải của gia đình! Chỉ dành cho các quốc gia thuộc khối Liên minh Châu Âu (EU): Các dụng cụ điện cầm tay không còn giá trị sử dụng theo chỉ thị châu Âu 2012/19/EU và ắc quy/ pin bị hỏng hoặc đã qua sử dụng theo chỉ thị số 2006/66/EC phải được thu gom riêng và có thể tái sử dụng theo luật môi trường. 1 609 92A 5S1 | (09.09.2020) Bosch Power Toolsيبرع | 387
