GPL 3 - 激光水平仪 BOSCH - 免费用户手册

产品类型	激光点水平仪
品牌	博世
型号	GPL 3
工作范围	30 m
水平精度	±0.3 mm/m
自动调平范围	±5° (纵向) / ±3° (横向)
调平时间	<4 s
激光等级	2 (635 nm, <1 mW)
电源	3 节 LR6 (AA) 1.5 V 电池
续航时间	约 24 h
重量	0.25 kg (根据 EPTA 01/2003)
尺寸	104 x 80 x 40 mm
防护等级	IP 5X
三脚架接口	1/4"
自动关机	可调节 (20 分钟或 8 小时)
工作温度	-10 °C 至 +50 °C
存储温度	-20 °C 至 +70 °C
最大相对湿度	90 %
清洁	柔软湿布 (不使用清洁剂)
随附附件	保护套、激光视镜、磁性固定座

常见问题 - GPL 3 BOSCH

如何开启和关闭设备？

要开启，将电源开关 4 推至上方，直到出现 I。要关闭，将其推至下方，直到出现 O。

如果激光点快速闪烁怎么办？

快速闪烁表示设备超出自动调平范围。请将设备放在更水平的表面上（纵向坡度小于±5°，横向坡度小于±3°）。

如何检查水平调平精度？

将设备放在距离墙壁 20 米处，标记激光点（点 I）。将设备旋转 180°，在对面的墙上标记（点 II）。将设备靠近 B 墙，调整高度使点接触点 II。再次旋转 180°，在 A 墙上标记点 III。点 I 和点 III 之间的偏差不得超过 ±12 mm。

如何检查垂直调平精度？

在天花板上画一条线。将设备放在离地面 5 米处，使上光束接触该线。标记点 I（天花板）和点 II（地面）。将设备旋转 180°，将下点对准点 II，标记点 III。点 I 和点 III 之间的偏差不得超过 ±3 mm。

如何调节自动关机？

打开设备，然后立即关闭并在 4 秒内重新打开。所有光束快速闪烁 2 秒，确认从 20 分钟切换到 8 小时。下次开机时，自动关机将恢复为 20 分钟。

使用什么电池？

使用 LR6 (AA) 型碱性锰电池，3 节 1.5 V。请始终同时更换所有电池，并使用相同品牌和容量的电池。

如何清洁设备？

用柔软湿布清洁设备。不要使用清洁剂或溶剂。定期清洁激光出口附近的表面。

我可以将随附的眼镜当作防护眼镜使用吗？

不，激光视镜仅用于更好地观察光束，不能防护激光辐射。请勿将其用作太阳镜或用于驾驶。

需要注意哪些安全预防措施？

切勿直视激光束（2 级）。不要将光束对准人或动物。将设备放在儿童无法触及的地方，不得无人看管。运输时关闭设备。

在哪里可以找到博世售后服务？

在法国，请联系博世售后服务：地址 126 rue de Stalingrad, 93705 Drancy Cedex，电话：[phone]，免费电话：[phone]。访问 www.bosch-pt.com 了解更多信息。

用户手册 GPL 3 BOSCH

务必详细阅读说明书上的所有指示，如此才能够安全而且有把握地操作仪器。切勿涂抹或遮盖了仪器上的警戒牌。请妥善保存本说明书。

注意-如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。 本仪器上贴着一块英文的警戒牌（参考仪器详解图上，以号码5标示的部位）。

使用仪器之前，先把附带的贴纸（以贵国语言书写的贴纸）贴在英文标示上。

不可以把激光光束指向人或动物，本身也不要直视激光光束。本测量仪投射的是符合IEC60825-1标准的2级激光。它会扰乱旁人的视觉能力。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。 不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。 本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。如此才能够确保仪器的安全性能。 - 不可以让儿童在无人监护的情况下使用激光测量仪。他们会因为不留心而扰乱旁人的视线。

支撑

不可以让支撑8靠近心脏起搏器。磁铁12会产生磁场，该磁场会影响心脏起搏器的功能。

支撑8必须远离带磁性的记忆体和容易受磁场干扰的机器。透过磁铁12的干扰，可能造成无法捕救的资料损失。

功能解说

请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。

按照规定使用仪器

本仪器适合测量和检查水平线段、垂直线段和饼垂点。

技术数据

点状激光测量仪	GPL 3 Professional
物品代码	3601 K66 1..
测量范围	30米
找平精度	±0,3毫米/米
自动找平范围 典型地沿著
-纵轴	±5°
-横轴	±3°
一般的找平时间 <4秒
工作温度范围	-10℃...+50℃
储藏温度范围	-20℃...+70℃
最大相对空气湿度	90%
激光等级	2
激光种类	635纳诺米,<1毫瓦
三脚架接头	1/4"
电池	3x1,5伏特 LR6 (AA)
操作时间约	24小时
重量符合EPTA-Procedure 01/2003	0,25公斤
尺寸	104x80x40毫米
保护种类	IP 5X
请认清仪器铭牌上的物品代码。仪器在销售市场上没有统一的商品名称。
仪器铭牌上的序列号码（仪器详解上标示著7的位置）便是仪器的识别码。

插图上的机件

机件的编号和仪器详解图上的编号一致。

1激光放射门 2电池盒盖的固定扳扣 3电池盒盖 4起停开关 5激光警戒牌

6三角架接头1/4英寸 7序列号码 8支撑 9支撑的拧紧螺丝 10支撑的螺孔 11带子插缝 12磁铁 13支撑上的1/4英寸三脚架接头 14支撑上的5/8英寸三脚架接头 15带脚架的测量板 16保护套 17螺孔* 18三脚架

*图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

安装

安装 /更换电池

操作本测量仪时最好使用碱性锰电池。

打开电池盒盖3时，先顺着时钟的转向把电池盒盖的固定扳扣2拧转到的位置，接著再抽出电池盒盖。安装好附带的电池。安装时请注意电池极性的正确安装方向，电池盒中有正确的安装参考图。

把电池盒盖装在机壳的下端，接著再向上推压电池盒盖。逆着时钟的转向把电池盒盖的固定扳扣2拧转到的位置，以便锁牢电池盒盖。

操作仪器时如果激光开始缓慢地闪烁，表示蓄电池的电量已经转弱。从仪器的激光首度闪烁起，大概还能够继续操作8个小时。

务必同时更换所有的电池。请使用同一制造厂商，相同容量的电池。

不使用测量仪时，必须从仪器中取出电池。长期搁置之后，电池会腐蚀或自行放电。

正式操作

正式操作仪器

• 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当大的环境中。仪器不可以长期放置在汽车中。如果仪器先后曝露在温差相当大的环境中，必须先等待仪器温度恢复正常后再使用仪器。如果仪器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确度。避免强烈撞击测量仪器，勿让仪器掉落地面。如果测量仪曾经遭受强烈的外来冲撞，必须在使用仪器之前先检查仪器的测量精度（参考“找平精度”）。搬运仪器之前必须先关闭仪器。关机后摆动零件会被锁定，否则摆动零件可能因为强烈的震动而受损。

开动/关闭

开动测量仪器，向上推压起停开关4至开关上出现"符号为止。开动仪器后，测量仪器会马上从各个激光放射口1投射出一道激光。 - 不可以把激光指向人或动物。您本人也不可以直视激光。就算您与激光之间尚有一段距离，也不可忽视激光的伤害力。

关闭测量仪器，向下推压起停开关4至开关上出现"0”符号为止。关机后摆动零件会被锁定。

调整仪器的自动关机功能

一般在开动仪器后20分钟，测量仪器便会自动关闭。但是您可以把自动关机的时间从20分钟延长到8小时。此时必须先开动测量仪器，然后马上再关闭仪器，接著在4秒钟内再度开动仪器。为了确认这个新的设定，在第二次开机后所有的激光会快闪2秒钟。

看管好已经开动的仪器。使用完毕后务必随手关闭仪器。激光可能扰乱旁人的视线。

下次使用测量仪器时自动关机的时间又会回复到20分钟。

使用自动找平功能进行测量

把测量仪器放置在水平、坚固的底垫上。把仪器固定在支撑8或三脚架18上。

开机后如果仪器的倾斜度在自动测平的范围内，约±5度（纵轴）以及±3度（横轴），自动找平功能会自动调整倾斜。只要激光点不再移动，则代表找平过程已经结束。

如果无法进行自动找平，例如测量仪器的放置地点的水平倾斜度超过5度及3度，激光会快速闪烁。此时得摆好仪器，并让仪器再度找平。只要测量仪器又位在自动测平的范围内，±5度以及±3度，激光又会再度持续亮着。

操作仪器时如果仪器的位置突然改变或者遭受振荡，仪器会自动进行找平。在找平之后得利用参考点检查激光的位置，以避免因为仪器的位置改变而造成误测。

找平精度

影响精度的因素

操作环境的温度是最大的影响因素。尤其当温度从地面朝着天花板逐渐改变时，极可能改变激光束的投射方向。由于接近地面的温差最大，所以最好把测量仪安装在三脚架上，并放置在测量场所的中央。

除了外来的影响因素之外，仪器本身的状况（例如仪器摔落了或遭受强烈撞击）也会影响找平精度。所以操作仪器之前，一定要先检查仪器的精度。

如果在检查时发现测量仪器的偏差超过最大极限，必须把仪器交给博世顾客服务处修理。

检查水平的找平精度

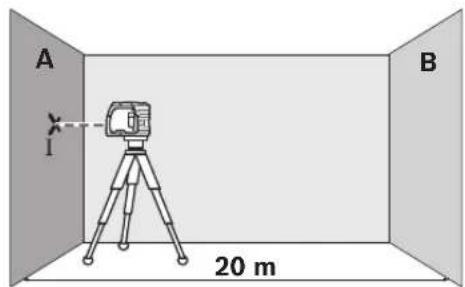

检查时要找两道距离20米的墙A和墙B，地板得结实平坦而且测量距离上不可以有障碍物。

• 使用支撑或三脚架把测量仪固定在靠近墙A的地方，您也可以把仪器放置在结实平坦的底垫上。开动测量仪。

• 把水平激光投射在靠近仪器的墙A上，让仪器找平。在投射于墙上的激光中心点打上记号（点I）。

• 把测量仪旋转180度，让仪器找平，并在投射于墙B上的激光中心点上做记号（点Ⅱ）。
• 把测量仪移近墙 B（无须旋转测量仪），开动测量仪，并让仪器找平。

调整测量仪的高度（借助三脚架，必要时得使用垫块），让激光中心点准确地投射在墙B的点Ⅱ上。

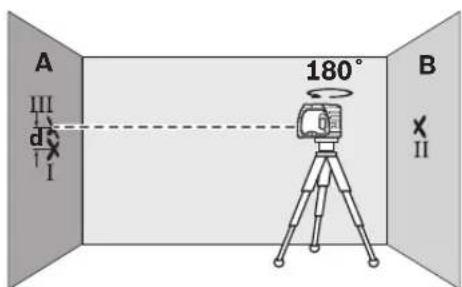

• 把测量仪旋转 180 度，但是不可改变测量仪的高度。让测量仪找平，并在投射于墙 A 上的激光中心点上做记号（点 III）。尽量让点 III 位在点 I 的正上方或正下方。 墙A上点I和点III的差距d，便是测量仪的实际高度偏差。

测量的距离是 2 × 20 米 = 40 米。而最大的许可误差为：

40米 × ± 0.3 毫米/米 = ±12毫米。

点I和点III的差距d不可以超过12毫米。

检查垂直的找平精度

检查的工作要在空旷的空间执行，地板和天花板的距离必须在5米左右，地板得结实平坦。

在天花板上画一道直线。把测量仪器安装在三脚架或支撑上。开动测量仪，转动仪器至能够在地板上看见仪器下部的垂直激光为止。

调整测量仪器让仪器上端的垂直激光投射在天花板的线段上。让仪器找平。在天花板的线段上的激光中心点做记号（点I）。另外在地板上的下部激光中心点做记号（点Ⅱ）。

• 把测量仪旋转180度，调整测量仪器让仪器下端的垂直激光的中心点投射在点Ⅱ上，而上端的激光点投射在天花板的线段上。让仪器找平。在天花板的线段上的激光中心点做记号（点Ⅲ）。天花板上点I和点III的差距d，便是测量仪在垂直方向的实际偏差。

测量的距离是 2 × 5 米 = 10 米。而最大的许可误差为： 10 米 ± 0.3 毫米/米 = ± 3 毫米。

点1和点III的差距d不可以超过3毫米。

有关操作方式的指点

• 记号只能打在激光的中心点上。激光点的大小会随著距离的远近而改变。

使用支撑固定

把支撑上的固定螺丝9紧紧地拧入测量仪器上的1/4英寸的三脚架接头6中，以便把测量仪器固定在支撑8上。稍微拧松螺丝便可以转动固定在支撑上的测量仪器。

朝着侧面或朝下拧转固定在支撑8上的测量仪器，便可以看见仪器下端的垂直激光。利用水平激光转载高度时，必须旋转固定在支撑8上的测量仪器。

透过支撑8，您可以采取以下各种方式固定测量仪器：

凭借支撑8上的1/4英寸三脚架接头13，把支撑固定在三脚架18或市面上的照相机三脚架上。如果把支撑固定在一般的工地三脚架上，要使用支撑上的5/8英寸三脚架接头14。使用磁铁12可以让支撑8吸附在钢材上。也可以使用螺丝把支撑8固定在干燥的土墙或木墙上。此时得把至少50毫米长的螺丝，插入支撑的螺孔10中。也可以使用一般的带了把支撑8固定在管子或类似物体上。此时得把带了穿过带了插缝11。

使用三脚架工作（附件）

三脚架18不仅是一个稳固的固定底垫，而且还能够调整测量高度。把测量仪的一脚架接头6拧入三脚架的1/4英寸螺杆中，使用三脚架的固定螺丝固定好仪器。

使用测量板工作（附件）

借助测量板15，可以把地板上的激光记号点，或者把激光的高度转载到墙上。

使用零面和刻度盘可以测量改变高度后的位移距离，并且把它转载到其它的位置。因此不必重新调整测量仪的高度。

测量板15覆盖了反射膜，可以帮助操作者在远距离或日照强烈的环境中辨识激光束。当您的视线与激光平行时，才能体会反射膜的加强激光功能。

激光辨识镜（附件）

激光辨识镜会过滤周围环境的光线。因此激光束的红光会显得更亮。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。

维修和服务

维修和清洁

使用附带的保护套储存和携带仪器。

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。

务必定期清洁激光出口，清洁时不可以在出口残留绒毛。

虽然本公司生产的仪器在出厂之前都经过严格的品质检验，如果仪器仍然发生故障，请将仪器交给博世电动工具公司授权的客户服务处修理。

查询和订购备件时，务必提供仪器铭牌上标示的10位数物品代码。

将仪器送修之前，必须先把仪器放入防护套16中。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答有关购买，使用和设定本公司产品及附件的问题。

有关保证，维修或更换零件事宜，请向合格的经销商查询。

中国大陆

博世电动工具（中国）有限公司

中国浙江省杭州市

滨江区滨康路567号

邮政编码：310052

免费服务热线：8008208484

传真：[phone]

邮：[e-mail]

电话：[phone]

传真：[phone]

电邮：[e-mail]

www.bosch-pt.com.cn

维伯特·博世有限公司

香港北角英皇道625號21樓

客戶服務熱線：[phone]

传真：[phone]

電郵：[e-mail]

網站：www.bosch-pt.com.cn

处理废弃物

必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材料。

充电电池/电池：

不可以把损坏的仪器丢弃在一般的家庭垃圾、火焰或水中。请收集损坏的充电电池/电池，并把它们送往资源回收中心处理，或者用符合环保要求的方式清除损坏的充电电池/电池。

保留修改权。

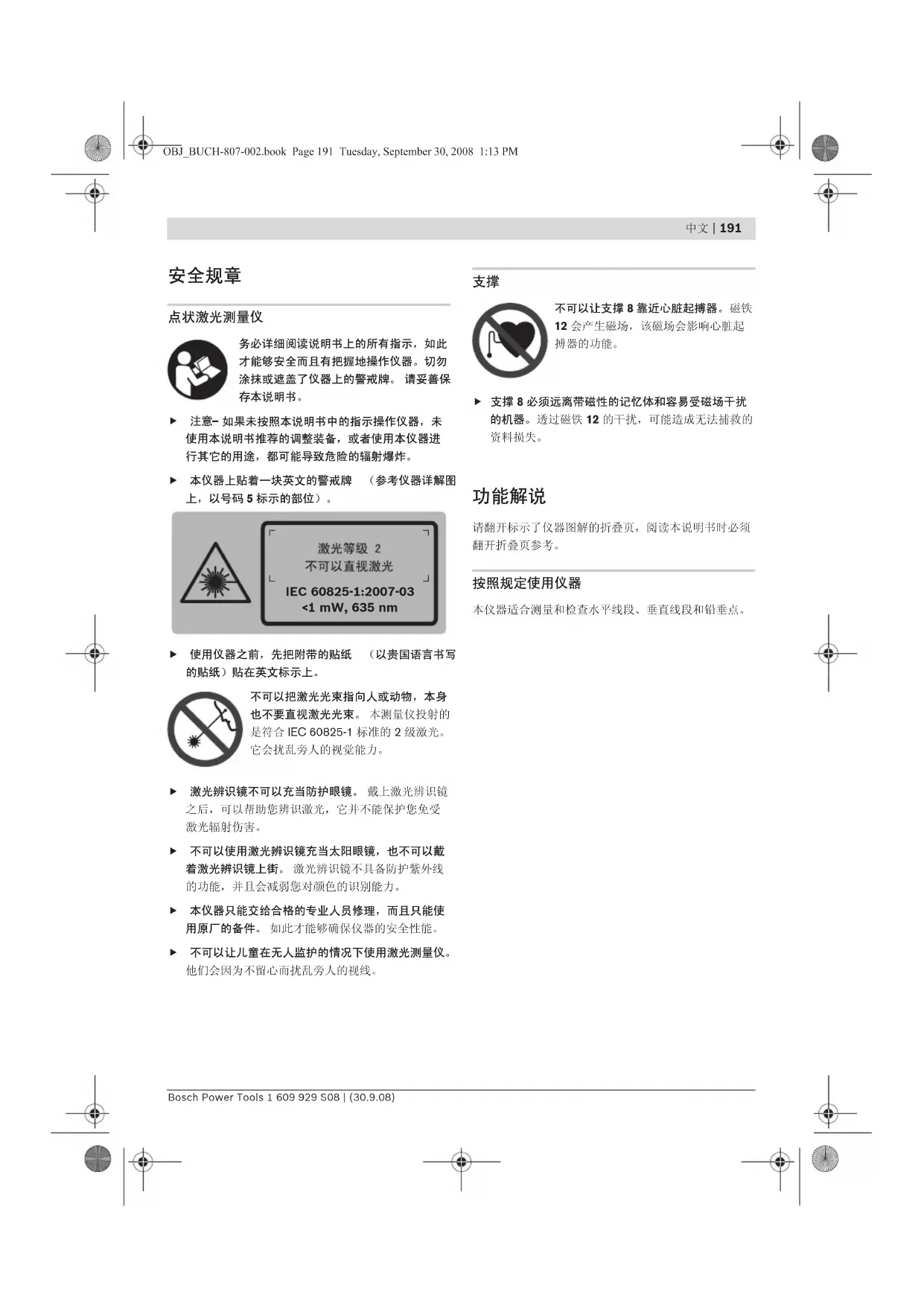

安全规章

点状激光测量仪

务必详细阅读说明书上所有的指示，如此才能够安全而且有把握地操作仪器。切勿涂抹或遮盖了仪器上的警戒牌。请妥善保存本说明书。

注意 - 如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。本仪器上贴着一块英文的警戒牌（参考仪器详解图上，以号码5标示的部位）。

使用仪器之前，先把附带的贴纸（以贵国语言书写的贴纸）贴在英文标示上。

不可以把激光光束指向人或动物，本身也不要直视激光光束。本测量仪投射的是符合IEC60825-1标准的2级激光。它会扰乱旁人的视觉能力。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。 - 不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防止紫外线功能，而且会减弱您对颜色的辨识能力。本测量仪只能交给合格的专业人员修理，而且只能使用原厂的备件。如此才能够确保仪器的安全性能。不可以让儿童在无人监护的情况下使用激光测量仪。他们可能会因为轻心而扰乱旁人的视线。

支撑

不可以让支撑8靠近心脏起搏器。磁铁12会产生磁场，该磁场会影响心脏起搏器的功能。

支撑8必须远离带磁性的记忆体和容易受磁场干扰的机器。通过磁铁12的干扰，可能造成无法补救的资料损失。

功能解说

请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。

按照規定使用機器

本儀器適合測量和檢查水平線段、垂直線段和鉛垂點。

技術性數據

點狀激光測量儀	GPL 3 Professional
物品代碼	3601 K66 1..
測量範圍	30米
找平精度	±0,3毫米/米
自動找小範圍 典型地沿著
-纖軸	±5°
-横軸	±3°
典型的找不時間 <4秒
工作溫度範圍	-10℃...+50℃
儲藏溫度範圍	-20℃...+70℃
最大相對空氣濕度	90%
激光等級	2
激光種類	635納米,<1顆瓦
三腳架接頭	1/4"
電池	3x1,5伏特 LR6 (AA)
操作時間約	24小時
重量符合
EPTA-Procedure 01/2003	0,25公斤
尺寸	104x80x40毫米
保護種類	IP 5X
請認清儀器銘牌上的物品代碼，儀器在銷售市場上沒有統一的商 品名稱。
俄語銘牌上的序列號碼（俄語評解圖上標示7的位置）便是儀器 的識別碼。

插圖上的機件

機件的編號和儀器详解圖上的編號一致。

1激光放射門 2電池盒蓋的固定扳扣 3電池盒蓋 4起停開關 5激光警戒牌

6 1/4英寸的三腳架接頭 7序列號碼 8支撐 9支撐上的固定螺絲 10支撐的螺孔 11帶插縫 12磁 13支撐上的1/4英寸三腳架接頭 14支撐上的5/8英寸三腳架接頭 15帶腳架的測量板 16保護套 17激光辨識 18三腳架

*圖表或說明上提到的附件，並不包含在基本的供貨範圍中。本公司的附件清單中有完整的附件供應項目。

安裝

安裝 /更換電池

操作本測量儀時最好使用鹼性錳電池。

打開電池盒蓋3時，先順著時鐘的轉向把電池盒蓋的固定扳扣2擋轉到的位置，接著再抽出電池盒蓋。安裝好附帶的電池。安裝時請注意電池極性的正確安裝方向，電池盒中有正確的安裝參考圖。

把電池盒蓋裝在機殼的下端，接著再向上推壓電池盒蓋。逆著時鐘的轉向把電池盒蓋的固定扳扣2擰轉到0的位置，以便鎖牢電池盒蓋。

操作儀器時如果激光開始緩慢地閃爍，表示蓄電池的電量已經轉弱。從儀器的激光首度閃爍起，大概還能夠繼續操作8個小時。

務必同時更換所有的電池。請使用同一制造廠商，內容相同的電池。

如果長期不使用測量儀，必須從測量儀器中取出電池。經過長期覆蓋，電池會凍蝕或自行放電。

正式操作

操作

• 不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。 儀器不可以曝露在極端的氣候下，也不可以把儀器放在溫差相當大的環境中。例如儀器不可以長期放置在汽車中。如果儀器先后曝露在溫差相當大的環境中，必須先等待儀器的溫度恢復正常後再使用儀器。如果儀器曝露在極端的氣候下或溫差相當大的環境中，會影響儀器的測量準確度。 避免強烈撞擊測量儀器，勿讓儀器掉落地面。如果測量儀曾經遭受強烈的外來沖撞，必須在使用儀器之前先檢查儀器的測量精度（參考“找不精度”）。 搬運儀器之前必須先關閉儀器。關機後擺動零件會被鎖定，否則擺動零件可能因爲強烈的震動而受損。

開動 /關閉

開動測量儀器，向上推壓起停開關4至開關上出現"1”符號爲止。開動儀器後，測量儀器會馬上從各個激光放射口1投射出一道激光。 - 不可以把激光指向人或動物，您本人也不可以直視激光。就算您與激光之間尚有一段距離，也不可以忽視激光的傷害力。

關閉測量儀器，向下推壓起停開關4至關關上出現"0”符號為止。關機後擺動零件會被鎖定。

調整儀器的自動關機功能

一般在開動儀器後20分鐘，測量儀器便會自動關閉。但是您可以把自動關機的時間從20分鐘延長到8小時。此時必須先開動測量儀器，然后馬上再關閉儀器，接著在4秒鐘內再度開動儀器。爲了確認這個新的設定，在第二次開機後所有的激光會快閃2秒鐘。 看管好已經開動的儀器。使用完畢後務必隨手關閉儀器。激光可能擾亂旁人的顓線。

下次使用測量儀器時自動關機的時間又會回復到20分鐘。

使用自動找平功能進行測量

把測量儀器放置在水小、堅固的底墊上。把儀器固定在支撑8或三腳架18上。

開機後如果儀器的傾斜度在自動測平的範圍內，約±5度（軸）以及±3度（軸），自動找平功能會自動調整傾斜。只要激光點不再移動，則代表找平過程已經結束。

如果無法進行自動找平，例如測量儀器的放置地點的水不傾斜度超過5度及3度，激光會快速閃爍。此時得擺好儀器，並讓儀器再度找平。只要測量儀器又位在自動測平的範圍內，±5度以及±3度，激光又會再度持續亮著。

操作儀器時如果儀器的位置突然改變或者遭受振荡，儀器會自動進行找平。在找平之后得利用參考點檢查激光的位置，以避免因爲儀器的位置改變而造成誤測。

找平精度

影響精度的因素

操作環境的溫度是最大的影響因素。尤其當溫度從地面朝著天花板逐漸改變時，極可能改變激光束的投射方向。

由於接近地面的溫差最大，所以最好把測量儀器安裝在三腳架上，並放置在測量場所的中央。

除了外來的影響因素之外，儀器本身的狀況（例如儀器摔落了或遭受強烈撞擊）也會影響找平精度。所以操作儀器之前，一定要先檢查儀器的精度。

如果在檢查時發現測量儀器的偏差超過最大極限，必須把儀器交給博世顧客服務處修理。

檢查水平的找平精度

檢查時要找兩道距離20米的牆A和牆B，地板得結實平坦而且測量距離上不可以有障礙物。

使用支撐或三腳架把測量儀固定在靠近牆A的地方，您也可以把儀器放置在結實平坦的底墊上。開動測量儀。

把水平激光投射在靠近儀器的牆A上，讓儀器找平。在投射於牆上的激光中心點打上記號（點1）。

把測量儀旋轉180度，讓儀器找平，並在投射於牆B上的激光中心點打上記號（點II）。 - 把儀器移近牆B（無須旋轉測量儀），開動測量儀，並讓儀器找平。

調整測量儀的高度（借助三腳架，必要時得使用墊塊），讓激光中心點準確地投射在牆B的點II上。

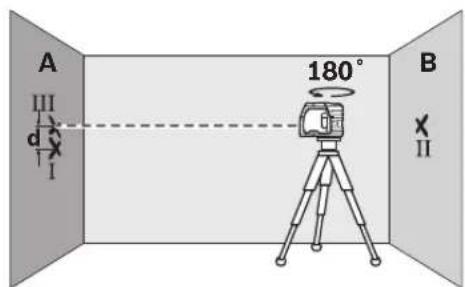

• 把測量儀旋轉180度，但是不可改變測量儀的高度。讓測量儀找平，並在投射于牆A上的激光中心點上做記號（點III）。盡量讓點III位在點I的正上方或正下方。 A上點I和點III的差距d，便是測量儀的實際高度偏差。

测量的距离是 2 × 20 米 = 40 米。而最大的许可誤并為：

40米 ± 0,3 毫米/米 =± 12 毫米。

點I和點III的差距d不可以超過12毫米。

檢查垂直的找平精度

檢查的工作要在空曬的空間執行，地板和天花板的距離必須在5米左右，地板得結實平坦。

-在天花板上畫一道直線。 - 把測量儀器安裝在三腳架或支撐上。開動測量儀，轉動儀器至能夠在地板上看見儀器下部的垂直激光為止。

• 調整測量儀器讓儀器上端的垂直激光投射在天花板的線段上。讓儀器找不。在天花板的線段上的激光中心點做記號（點I）。另外在地板上的下部激光中心點做記號（點II）。

把測量儀旋轉180度，調整測量儀器讓儀器下端的垂直激光的中心點投射在點II上，而上端的激光點投射在天花板的線段上。讓儀器找不。在天花板的線段上的激光中心點做記號（點III）。 天花板上點I和點III的差距d，便是測量能在垂直方向的實際偏差。

测量的距离是 2 × 5 米 = 10 米。而最大的许可误差为：

10米 ± 0,3 毫米/米 = ± 3 毫米。

點I和點III的差距d不可以超過3毫米。

有關操作方式的指點

記號只能打在激光的中心點上。激光點的大小會隨著距離的遠近而改變。

使用支撑固定

把支撑上的固定螺丝9紧紧地旋入测量仪器上的1/4英寸三脚架接头6中，以便把测量仪器固定在支撑8上。稍微拧松螺丝9便可以转动固定在支撑上的测量仪器。

朝着侧面或朝下拧转固定在支撑8上的测量仪器，便可以看见仪器下端的垂直激光。利用水平激光转移高度时，必须旋转固定在支撑8上的测量仪器。

透过支撑8，您可以采取以下各种方式固定测量仪器：

凭借支撑8上的1/4英寸三脚架接头13，把支撑固定在三脚架18或市面上的照相机三脚架上。如果把支撑固定在一般的工地三脚架上，要使用支撑上的5/8英寸三脚架接头14。使用磁铁12可以让支撑8吸附在钢材上。也可以使用螺丝把支撑8固定在干燥的土墙或木墙上。此时得把至少50毫米长的螺丝插入支撑的螺孔10中。也可以使用一般的带子把支撑8固定在管子或类似物体上。此时得把带子穿过带子插签11。

使用三脚架工作（附件）

三脚架18不仅是一个稳固的固定底座，而且还能够调整测量高度。把测量仪的三脚架接头6旋入三脚架的1/4英寸螺杆中，使用三脚架的固定螺丝固定好仪器。

使用测量板工作（附件）

借助测量板15，可以把地板上的激光记号点，或者把激光的高度转移到墙上。

使用零面和刻度盘可以测量改变高度后的位移距离，并且把它转移到其它的位置。因此不必重新调整测量仪的高度。

测量板15覆盖了反射膜，可以帮助操作者在远距离或日照强烈的环境中辨识激光束。当您的视线与激光平行时，才能发挥反射膜的加强激光功能。

激光辨识镜（附件）

激光辨识镜会过滤周围环境的光线。因此激光束的红光会显得更亮。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防止紫外线功能，而且会减弱您对颜色的辨识能力。

维修和服务

維修和清潔

使用附帶的保護套儲存和攜帶儀器。

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用洗滌劑或溶劑清潔儀器。

務必定期清潔激光出口，清潔時不可以在出口殘留絨毛。

雖然本公司製造的儀器在出廠之前都經過最嚴格的品質檢驗，如果儀器仍然發生故障，請將儀器交給博世電動工具公司授權的顧客服務處修理。

查詢和訂購備件時，務必提供儀器銘牌上標示的10位數物品代碼。

將儀器送修之前，必須先把儀器放入防護套16中。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理、維護和備件的問題。以下的網頁中有爆炸圖和備件的資料

www.bosch-pt.com

博世顧客咨詢團隊非常樂意爲您解答有關購置、使用和設定本公司產品及附件的問題。

台灣

德商美最時貿易股份有限公司

台湾分公司

台北市10454林森北路380號9樓

電話：[phone]

傳真：[phone]

客服專線：0800051051

原廠維修中心

桃園縣蘆竹鄉長興路3段219巷5號

電話：[phone]

傳真：[phone]

E-Mail: [e-mail]

www.bosch-pt.com.tw

處理廢棄物

必須以符合環保要求的方式回收再利用損壞的儀器、附件和包裝材料。

電池 /一般電池：

不可以把蓄電池 / 一般電池丟棄在家庭垃圾、火或水中。請收集好蓄電池 / 一般電池，將它們交給資源回收中心，或以符合環保要求的方式處理。

保留修改權。

IEC 60825-1:2007-03 <1 mW, 635 nm
