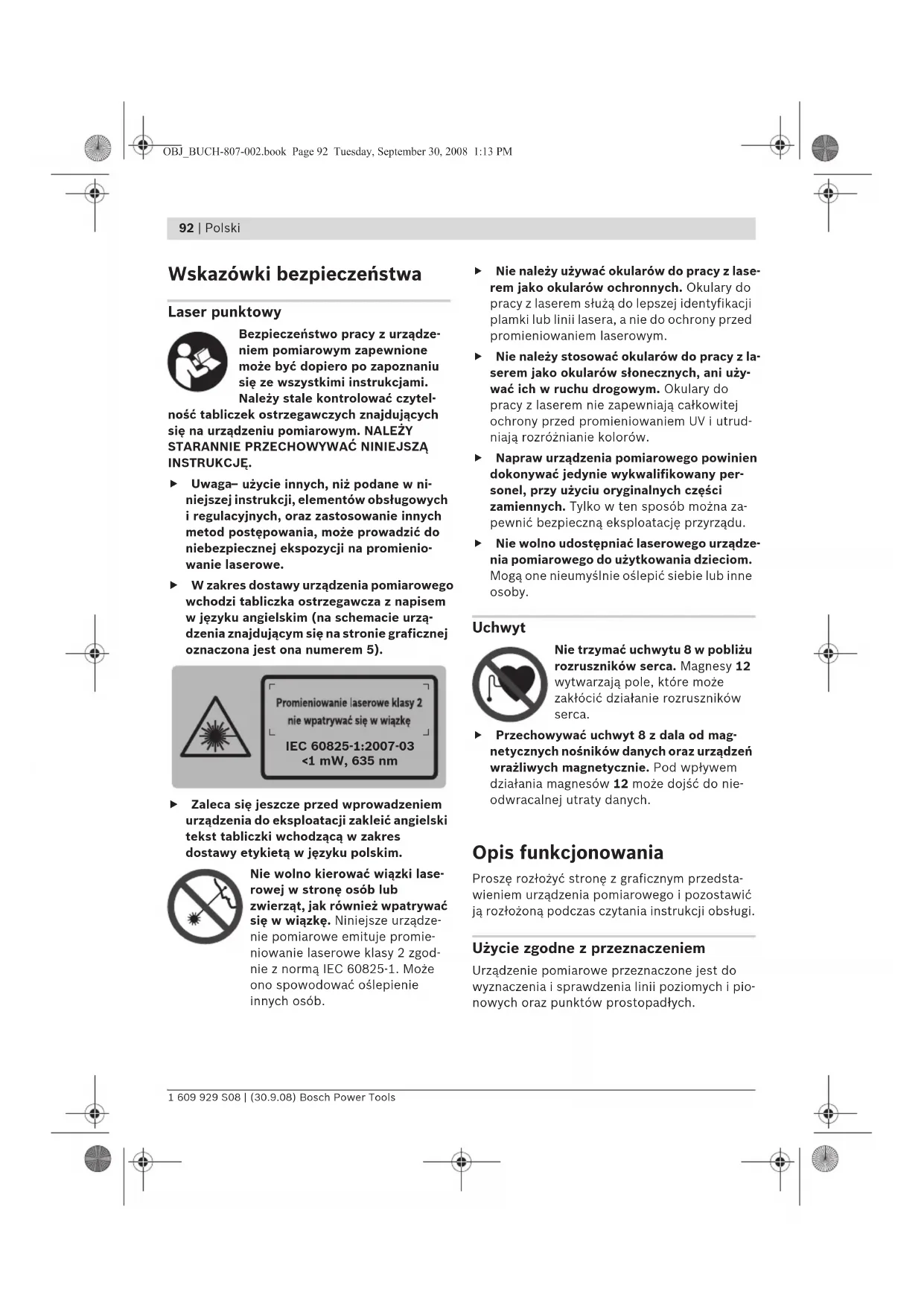

Wskazówki bezpieczeństwa Laser punktowy Bezpieczeństwo pracy z urządze- niem pomiarowym zapewnione może być dopiero po zapoznaniu się ze wszystkimi instrukcjami. Należy stale kontrolować czytel- ność tabliczek ostrzegawczych znajdujących się na urządzeniu pomiarowym. NALEŻY

STARANNIE PRZECHOWYWAĆ NINIEJSZĄ

INSTRUKCJĘ. f Uwaga – użycie innych, niż podane w ni- niejszej instrukcji, elementów obsługowych i regulacyjnych, oraz zastosowanie innych metod postępowania, może prowadzić do niebezpiecznej ekspozycji na promienio- wanie laserowe. f W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza z napisem w języku angielskim (na schemacie urzą- dzenia znajdującym się na stronie graficznej oznaczona jest ona numerem 5). f Zaleca się jeszcze przed wprowadzeniem urządzenia do eksploatacji zakleić angielski tekst tabliczki wchodzącą w zakres dostawy etykietą w języku polskim. Nie wolno kierować wiązki lase- rowej w stronę osób lub zwierząt, jak również wpatrywać się w wiązkę. Niniejsze urządze- nie pomiarowe emituje promie- niowanie laserowe klasy 2 zgod- nie z normą IEC 60825-1. Może ono spowodować oślepienie innych osób. f Nie należy używać okularów do pracy z lase- rem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji plamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym. f Nie należy stosować okularów do pracy z la- serem jako okularów słonecznych, ani uży- wać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrud- niają rozróżnianie kolorów. f Napraw urządzenia pomiarowego powinien dokonywać jedynie wykwalifikowany per- sonel, przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można za- pewnić bezpieczną eksploatację przyrządu. f Nie wolno udostępniać laserowego urządze- nia pomiarowego do użytkowania dzieciom. Mogą one nieumyślnie oślepić siebie lub inne osoby. Uchwyt Nie trzymać uchwytu 8 w pobliżu rozruszników serca. Magnesy 12 wytwarzają pole, które może zakłócić działanie rozruszników serca. f Przechowywać uchwyt 8 z dala od mag- netycznych nośników danych oraz urządzeń wrażliwych magnetycznie. Pod wpływem działania magnesów 12 może dojść do nie- odwracalnej utraty danych. Opis funkcjonowania Proszę rozłożyć stronę z graficznym przedsta- wieniem urządzenia pomiarowego i pozostawić ją rozłożoną podczas czytania instrukcji obsługi. Użycie zgodne z przeznaczeniem Urządzenie pomiarowe przeznaczone jest do wyznaczenia i sprawdzenia linii poziomych i pio- nowych oraz punktów prostopadłych.

1 mW, 635 nm OBJ_BUCH-807-002.book Page 92 Tuesday, September 30, 2008 1:13 PMPolski | 93 Bosch Power Tools 1 609 929 S08 | (30.9.08) Dane techniczne Przedstawione graficznie komponenty Numeracja przedstawionych komponentów od- nosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej. 1 Otwór wyjściowy wiązki laserowej 2 Blokada pokrywy wnęki na baterie 3 Pokrywa wnęki na baterie 4 Włącznik/wyłącznik 5 Tabliczka ostrzegawcza lasera 6 Przyłącze statywu 1/4" 7 Numer serii 8 Uchwyt 9 Śruba ustalająca uchwyt mocujący 10 Otwory do mocowania uchwytu mocującego 11 Prowadnica pasa 12 Magnesy 13 Przyłącze do statywu 1/4" na uchwycie mocującym 14 Przyłącze do statywu 5/8" na uchwycie mocującym 15 Łata pomiarowa ze stopką* 16 Futerał 17 Okulary do pracy z laserem* 18 Statyw* *Osprzęt ukazany na rysunkach lub opisany w instruk-cji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment osprzętu można znaleźć w naszym katalogu osprzętu. Montaż Wkładanie/wymiana baterii Zaleca się eksploatację urządzenia pomiarowe- go przy użyciu baterii alkaliczno-manganowych. Aby otworzyć pokrywę wnęki na baterie 3, na- leży przekręcić blokadę 2, ustawiając ją w po- zycji , a następnie wyjąć pokrywę wnęki na baterie. Załączone w dostawie baterie umieścić we wnęce. Należy przy tym zachować prawid- łową biegunowość zgodnie ze schematem umieszczonym wewnątrz wnęki. Laser punktowy GPL 3 Professional Numer katalogowy 3 601 K66 1.. Zasięg 30 m Dokładność niwelacji ± 0,3 mm/m Typowy zakres samopo- ziomowania wzdłuż – osi wzdłużnej – osi poprzecznej ± 5° ± 3° Czas niwelacji typowy <4 s Temperatura pracy –10 °C ... +50 °C Temperatura przechowywania –20 °C ... +70 °C Relatywna wilgotność powietrza maks. 90 % Klasa lasera

Typ lasera 635 nm, <1 mW Przyłącze statywu 1/4" Baterie 3x1,5VLR6(AA) Czas pracy ok. 24 h Ciężar odpowiednio do EPTA-Procedure 01/2003 0,25 kg Wymiary 104 x 80 x 40 mm Stopień ochrony IP 5X Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej Państwa narzędzia pomiaro-wego, poszczególne nazwy handlowe pojedynczych narzędzi pomiarowych mogą się różnić.Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii 7, znajdujący się na tabliczce znamionowej. OBJ_BUCH-807-002.book Page 93 Tuesday, September 30, 2008 1:13 PM94 | Polski 1 609 929 S08 | (30.9.08) Bosch Power Tools Następnie należy nałożyć pokrywę od dołu na obudowę, a następnie docisnąć ją od góry. Obrócić blokadę 2 w kierunku przeciwnym do ruchu wskazówek zegara, ustawiając ją w po- zycji , co spowoduje blokadę pokrywy wnęki na baterie. Miganie w wolnym rytmie wiązek lasera (przy włączonym laserze) oznacza słabe baterie. Po rozpoczęciu migania urządzenie pomiarowe może być używane jeszcze przez ok. 8 h. Należy wymieniać wszystkie baterie równocześ- nie. Stosować tylko baterie, pochodzące od tego samego producenta i o jednakowej pojemności. f Jeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć z niego baterie. Mogą one przy dłuższym nieużywaniu ulec korozji i się rozładować. Praca urządzenia Włączenie f Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napromieniowa- niem słonecznym. f Narzędzie należy chronić przed ekstremal- nie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać na dłuższy okres czasu w samochodzie W przypadku, gdy urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed użyciem odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wyso- kie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru. f Urządzenie pomiarowe należy chronić przed silnymi uderzeniami lub upadkiem. W przypadku silnego wpływu z zewnątrz na urządzenie pomiarowe należy je przed dalszą eksploatacją poddać kontroli na dokładność (zob. „Dokładność niwelacji“). f Urządzenie pomiarowe należy transporto- wać w stanie wyłączonym. Wyłączenie powoduje automatyczną blokadę jednostki wahadłowej, która przy silniejszym ruchu mogłaby ulec uszkodzeniu. Włączanie/wyłączanie Aby włączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik 4 do góry, tak, aby na włączniku widoczny stał się symbol „I“. Natychmiast po włączeniu urządzenia pomiaro- wego z każdego z otworów wyjściowych 1 wysyłana jest wiązka lasera. f Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zacho- waniu większej odległości). Aby wyłączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik 4 w dół, tak, aby na włączniku widoczny stał się symbol „0“. Wyłączenie powoduje automatyczną blokadę jednostki wahadłowej. Ustawianie automatycznego wyłącznika Standardowo urządzenie pomiarowe wyłącza się samoczynnie 20 min. po włączeniu. Automatyczny wyłącznik można przestawić z 20 min. na 8 godzin. W tym celu należy włą- czyć urządzenie pomiarowe, natychmiast je wyłączyć, a następnie w przeciągu 4 sekund ponownie włączyć. Dokonanie zmiany sygnali- zowane jest miganiem w szybkim rytmie (przez 2 sek.) wszystkich wiązek lasera po powtórnym włączeniu. f Nie wolno zostawiać włączonego urządze- nia pomiarowego bez nadzoru, a po zakoń- czeniu użytkowania należy je wyłączać. Wiązka lasera może spowodować oślepienie osób postronnych. Po kolejnym włączeniu urządzenia pomiaro- wego, automatyczny wyłącznik jest ustawiony ponownie na 20 min. OBJ_BUCH-807-002.book Page 94 Tuesday, September 30, 2008 1:13 PMPolski | 95 Bosch Power Tools 1 609 929 S08 | (30.9.08) Zastosowanie funkcji automatycznej niwelacji Ustawić urządzenie na poziomym, stabilnym pod- łożu, zamocować je w uchwycie mocującym 8 lub na statywie 18. Po włączeniu urządzenia, funkcja automatycznej niwelacji automatycznie wyrównuje nierówności w zakresie samopoziomowania ± 5° (oś wzdłuż- na) lub ±3° (oś poprzeczna). Gdy punkty lasero- we przestają się poruszać, oznacza to, że niwe- lacja została zakończona. Jeżeli przeprowadzenie automatycznej niwelacji nie jest możliwe, gdyż np. gdy powierzchnia podłoża, na którym stoi urządzenie pomiarowe odbiega od poziomu o więcej niż 5° względnie 3° wiązki lasera migają w szybkim rytmie. W tym wypadku należy ustawić urządzenie pomiarowe w poziomej pozycji i odczekać aż do samopowy- poziomowania. Po powrocie urządzenia pomia- rowego do zakresu samopoziomowania, wyno- szącego ± 5° lub ±3°, wiązki lasera świecą się ponownie światłem ciągłym. Jeżeli urządzenie pomiarowe doznało wstrząsów lub zostało zmienione jego położenie podczas pracy, następuje jego ponowna automatyczna niwelacja. Aby uniknąć błędów w pomiarze, spowodowanych przesunięciem urządzenia pomiarowego, należy po przeprowadzeniu niwelacji skontrolować pozycję wiązek lasera w odniesieniu do punktów referencyjnych. Dokładność niwelacji Wpływy na dokładność niwelacji Największy wpływ wywiera temperatura oto- czenia. W szczególności różnice temperatur, biegnące od ziemi ku górze mogą odchylić wiązkę lasera. Ponieważ warstwowy rozkład temperatury jest największy w pobliżu podłoża, należy urządze- nie pomiarowe w miarę możliwości zamontować na statywie, a także ustawić pośrodku płasz- czyzny roboczej. Oprócz czynników zewnętrznych także i czynniki specyficzne dla danego urządzenia (np. upadki lub silne uderzenia) mogą być przyczyną zakłó- ceń w pomiarach. Dlatego za każdym razem przed przystąpieniem do pracy należy skontro- lować dokładność urządzenia pomiarowego. Jeżeli jedna z kontroli wykazałaby, iż urządzenie pomiarowe przekracza maksymalnie dopusz- czalne odchylenie, urządzenie należy oddać do naprawy w jednym z punktów serwisowych firmy Bosch. Kontrola dokładności niwelacyjnej w poziomie Do przeprowadzenia kontroli konieczny jest swobodny odcinek pomiarowy, wynoszący 20 m, znajdujący się na stałym podłożu i po- między dwoma ścianami A i B. – Zamocować urządzenie pomiarowe w po- bliżu ściany A w uchwycie lub na statywie, ewentualnie ustawić na stałym, równym podłożu. Włączyć urządzenie pomiarowe. – Skierować poziomą wiązkę laserową na znajdującą się w pobliżu ścianę A i odczekać samoniwelację urządzenia pomiarowego. Zaznaczyć środek punktu laserowego na ścianie (punkt I).

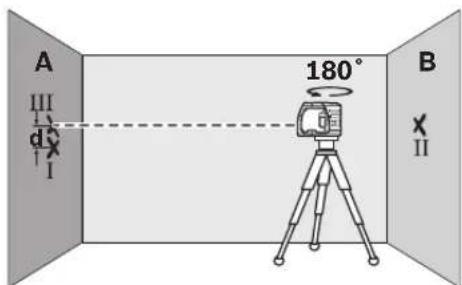

20 m OBJ_BUCH-807-002.book Page 95 Tuesday, September 30, 2008 1:13 PM96 | Polski 1 609 929 S08 | (30.9.08) Bosch Power Tools – Obrócić urządzenie pomiarowe o 180°, wypoziomować i zaznaczyć środek punktu wiązki na przeciwległej ścianie B (punkt II). – Przestawić urządzenie pomiarowe (nie obra- cając go) w pobliże ściany B, włączyć i rozpo- cząć niwelację. – Urządzenie pomiarowe należy ustawić na takiej wysokości (za pomocą statywu lub podkładek), by środek punktu wiązki lasera trafiał dokładnie w środek punktu II na ścianie B. – Przekręcić urządzenie pomiarowe o 180°, nie zmieniając wysokości. Rozpocząć niwe- lację i zaznaczyć środek punktu wiązki lasera na ścianie A (punkt III). Należy przy tym zwró- cić uwagę, by punkt III znajdował się możli- wie dokładnie ponad lub poniżej punktu I. – Z różnicy d między oboma zaznaczonymi punktami I i III na ścianie A wyniknie rzeczy- wiste odchylenie urządzenia pomiarowego od pozycjonowanej wysokości. Na odcinku pomiarowym wynoszącym 2 x 20 m = 40 m odchylenie nie może przekraczać

40 m x ± 0,3 mm/m = ± 12 mm. Różnica d między punktami I i III może więc wynosić maksymalnie 12 mm. Kontrola dokładności niwelacyjnej w pionie Do przeprowadzenia kontroli konieczny jest swobodny odcinek pomiarowy pomiędzy podłogą i sufitem, wynoszący ok. 5 m. – Nakreślić prostą linię na suficie. – Zamocować urządzenie pomiarowe w uch- wycie lub na statywie. Włączyć urządzenie pomiarowe i ustawić je w taki sposób, by dolna wiązka pionowa była widoczna na podłodze. – Ustawić urządzenie pomiarowe w taki spo- sób, by górna wiązka pionowa nakierowana była na nakreśloną linię na suficie. Odczekać samoniwelację urządzenia pomiarowego. Zaznaczyć środek górnego punktu lasero- wego na linii nakreślonej na suficie (punkt I). Oprócz tego zaznaczyć środek dolnego punktu laserowego na podłodze (punkt II).

OBJ_BUCH-807-002.book Page 96 Tuesday, September 30, 2008 1:13 PMPolski | 97 Bosch Power Tools 1 609 929 S08 | (30.9.08) – Obrócić urządzenie pomiarowe o 180°. Ustawić je w taki sposób, by środek dolnego punktu laserowego leżał na uprzednio zazna- czonym punkcie II, a górny punkt laserowy na linii nakreślonej na suficie. Odczekać samo- niwelację urządzenia pomiarowego. Zazna- czyć środek górnego punktu laserowego na linii nakreślonej na suficie (punkt III). – Różnica d obu zaznaczonych punktów I i III na suficie daje odchylenie rzeczywiste urzą- dzenia pomiarowego od pionu. Na odcinku pomiarowym wynoszącym 2x5m=10m odchylenie nie może prze- kraczać: 10 m x ± 0,3 mm/m = ± 3 mm. Różnica d między punktami I i III może więc wynosić maksymalnie 3 mm. Wskazówki dotyczące pracy f Do zaznaczania należy używać zawsze tylko środka punktu lasera. Wielkość punktu laserowego zmienia się w zależności od odległości. Mocowanie za pomocą uchwytu Aby zamocować urządzenie pomiarowe w uch- wycie 8 należy mocno dokręcić śrubę 9 uchwytu w przyłączu statywu 1/4" 6 przy urządzeniu po- miarowym. Aby przekręcić urządzenie pomiaro- we w uchwycie należy lekko poluzować śrubę 9. – Obrócić urządzenie pomiarowe w uchwycie 8 na bok lub do tyłu tak, aby dolna wiązka pionowa stała się widoczna. – Obrócić urządzenie pomiarowe w uchwycie 8 tak, aby można było za pomocą poziomej wiązki lasera przenosić wysokość. Za pomocą uchwytu 8 można zamocować urzą- dzenie pomiarowe na kilka sposobów: – Zamontować uchwyt 8 za pomocą gwintu przyłącza statywu 1/4" 13 do statywu 18 lub do każdego dostępnego w handlu statywu fotograficznego. Do zamocowania uchwytu na standardowym statywie fotograficznym, należy użyć przyłącza statywu 5/8" 14. – Do części stalowych uchwyt 8 można moco- wać za pomocą magnesów 12. – Na ścianach prefabrykowanych i drewnia- nych uchwyt 8 można mocować za pomocą śrub. Śruby o długości co najmniej 50 mm należy przełożyć przez otwory 10 uchwytu mocującego. – Na rurach itp. uchwyt mocujący 8 można zamocować za pomocą pasa 11, dostępnego w handlu detalicznym. Praca ze statywem (osprzęt) Aby zapewnić stabilne, przestawne na wysokość podłoże dla urządzenia pomiarowego, zaleca się użycie statywu 18. Urządzenie pomiarowe wraz z wbudowanym przyłączem do statywu 6 na gwint 1/4" statywu i zamocować je za pomocą śruby ustawczej statywu. Praca z płytką pomiarową (osprzęt) Za pomocą płytki pomiarowej 15 można prze- nieść znacznik lasera na podłoże względnie jego wysokość na ścianę. Za pomocą pola zerowego i podziałki można do- konać pomiaru przesunięcia do pożądanej wyso- kości i nanieść je na innym miejscu. Pozwala to uniknąć precyzyjnego nastawiania urządzenia na wysokość, która ma zostać przeniesiona. Płytka pomiarowa 15 pokryta jest warstwą od- blaskową, co zapewnia lepszą widoczność pro- mienia lasera przy większej odległości bądź przy silnym świetle słonecznym. Zwiększona widocz- ność promienia jest zauważalna, tylko gdy się patrzy na płytkę równolegle do emitowanej wiązki lasera. Okulary do pracy z laserem (osprzęt) Okulary do pracy z laserem odfiltrowywują światło zewnętrzne. Dzięki temu czerwone światło lasera jest znacznie uwydatnione. f Nie należy używać okularów do pracy z lase- rem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji plamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym. f Nie należy stosować okularów do pracy z la- serem jako okularów słonecznych, ani uży- wać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrud- niają rozróżnianie kolorów. OBJ_BUCH-807-002.book Page 97 Tuesday, September 30, 2008 1:13 PM98 | Polski 1 609 929 S08 | (30.9.08) Bosch Power Tools Konserwacja i serwis Konserwacja i czyszczenie Urządzenie pomiarowe należy przechowywać i transportować tylko w znajdującej się w wypo- sażeniu standardowym torbie ochronnej. Narzędzie pomiarowe należy utrzymywać wczystości. Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach. Zanieczyszczenia należy usuwać za pomocą wil- gotnej, miękkiej ściereczki. Nie używać żadnych środków czyszczących ani zawierających rozpuszczalnik. W szczególności należy regularnie czyścić pła- szczyzny przy otworze wylotowym wiązki lasero- wej, starannie usuwając kłaczki kurzu. Jeśli urządzenie, mimo dokładnej i wszechstron- nej kontroli produkcyjnej, ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić auto- ryzowany serwis elektronarzędzi firmy Bosch. Przy wszystkich zapytaniach i zamówieniach części zamiennych, proszę podać koniecznie 10 cyfrowy numer katalogowy podany na ta- bliczce znamionowej urządzenia pomiarowego. W przypadku konieczności naprawy, urządzenie pomiarowe należy odesłać w futerale 16. Obługa klienta oraz doradztwo techniczne Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zaku- pem produktu, jego zastosowaniem oraz regu- lacją urządzeń i osprzętu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: +48 (022) 715 44 60 Faks: +48 (022) 715 44 41 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: +48 (801) 100 900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Usuwanie odpadów Urządzenia pomiarowe, osprzęt i opakowanie powinny zostać dostarczone do utylizacji zgodnie z przepisami ochrony środowiska. Tylko dla państw należących do UE: Nie należy wyrzucać urządzeń po- miarowych do odpadów domo- wych! Zgodnie z europejską wytyczną 2002/96/WE dotyczącą zużytego sprzętu elektrotechnicznego i elektronicznego i jej stosowania w prawie krajowym, wyeliminowane niezdatne do użycia urządzenia pomiarowe należy zbierać osobno i poddać wtórnej przeróbce zgodnie z zasadami ochrony środowiska. Akumulatory/Baterie: Akumulatorów/baterii nie należy wyrzucać do odpadów domowych, nie wolno ich wrzucać do ognia lub do wody. Akumulatory/baterie należy zbierać, oddać do ponownej przeróbki lub usunąć w sposób zgodny z zasadami ochrony środowiska. Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 91/157/EWG uszkodzone lub zużyte akumulatory/baterie muszą zostać poddane utylizacji. Zastrzega się prawo dokonywania zmian. OBJ_BUCH-807-002.book Page 98 Tuesday, September 30, 2008 1:13 PMČesky | 99 Bosch Power Tools 1 609 929 S08 | (30.9.08)
