ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GPL 3 BOSCH

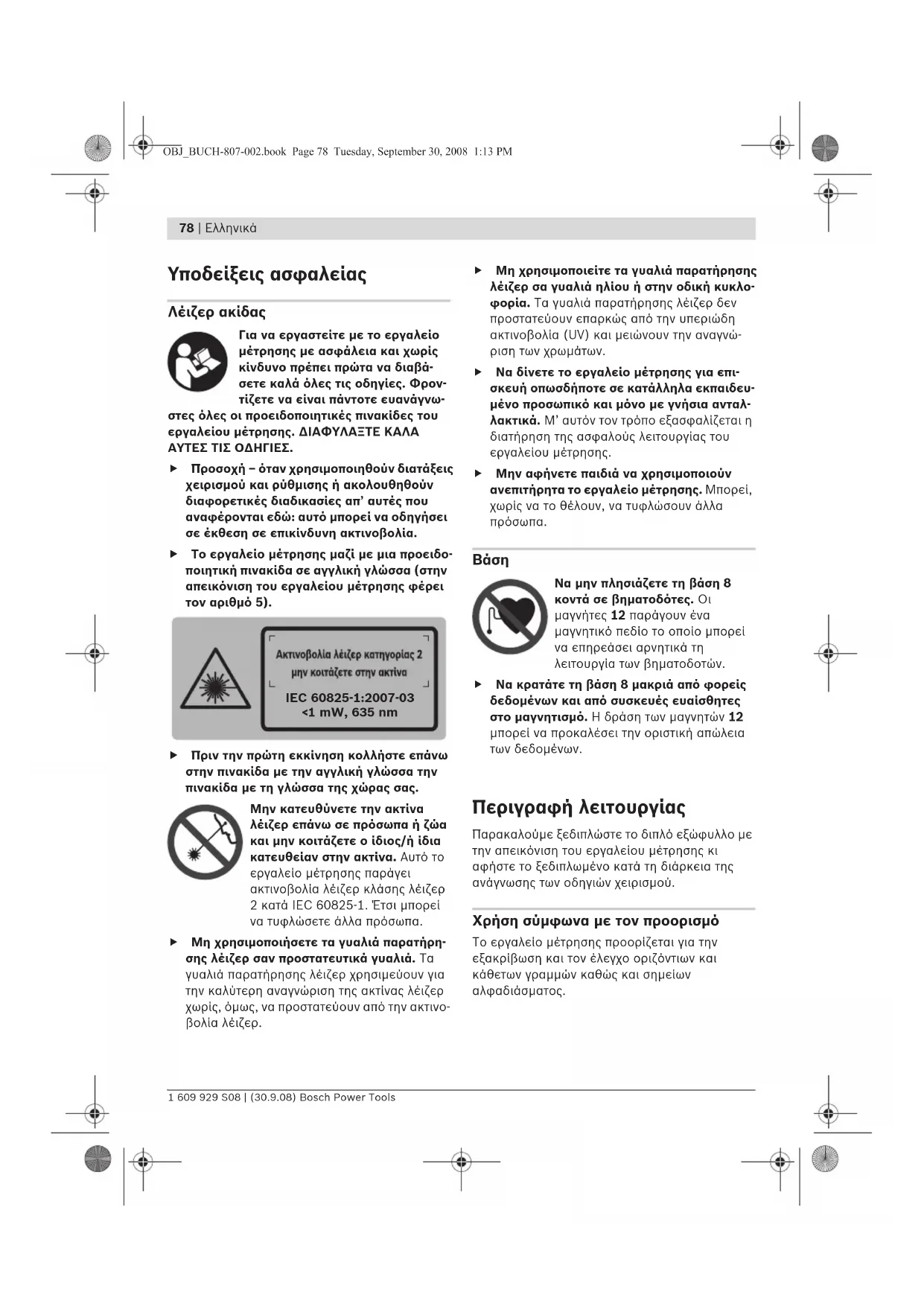

Υποδείξεις ασφαλείας Λέιζερ ακίδας Για να εργαστείτε με το εργαλείο μέτρησης με ασφάλεια και χωρίς κίνδυνο πρέπει πρώτα να διαβά- σετε καλά όλες τις οδηγίες. Φρον- τίζετε να είναι πάντοτε ευανάγνω- στες όλες οι προειδοποιητικές πινακίδες του εργαλείου μέτρησης. ΔΙΑΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ. f Προσοχή – όταν χρησιμοποιηθούν διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ’ αυτές που αναφέρονται εδώ: αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία. f Το εργαλείο μέτρησης μαζί με μια προειδο- ποιητική πινακίδα σε αγγλική γλώσσα (στην απεικόνιση του εργαλείου μέτρησης φέρει τον αριθμό 5). f Πριν την πρώτη εκκίνηση κολλήστε επάνω στην πινακίδα με την αγγλική γλώσσα την πινακίδα με τη γλώσσα της χώρας σας. Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/ή ίδια κατευθείαν στην ακτίνα. Αυτό το εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ κλάσης λέιζερ 2 κατά IEC 60825-1. Έτσι μπορεί να τυφλώσετε άλλα πρόσωπα. f Μη χρησιμοποιήσετε τα γυαλιά παρατήρη- σης λέιζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινο- βολία λέιζερ. f Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλο- φορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώ- ριση των χρωμάτων. f Να δίνετε το εργαλείο μέτρησης για επι- σκευή οπωσδήποτε σε κατάλληλα εκπαιδευ- μένο προσωπικό και μόνο με γνήσια ανταλ- λακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. f Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα

Να μην πλησιάζετε τη βάση 8 κοντά σε βηματοδότες. Οι μαγνήτες 12 παράγουν ένα μαγνητικό πεδίο το οποίο μπορεί να επηρεάσει αρνητικά τη λειτουργία των βηματοδοτών. f Να κρατάτε τη βάση 8 μακριά από φορείς δεδομένων και από συσκευές ευαίσθητες στο μαγνητισμό. Η δράση των μαγνητών 12 μπορεί να προκαλέσει την οριστική απώλεια των δεδομένων. Περιγραφή λειτουργίας Παρακαλούμε ξεδιπλώστε το διπλό εξώφυλλο με την απεικόνιση του εργαλείου μέτρησης κι αφήστε το ξεδιπλωμένο κατά τη διάρκεια της ανάγνωσης των οδηγιών χειρισμού. Χρήση σύμφωνα με τον προορισμό Το εργαλείο μέτρησης προορίζεται για την εξακρίβωση και τον έλεγχο οριζόντιων και κάθετων γραμμών καθώς και σημείων αλφαδιάσματος.

1 mW, 635 nm OBJ_BUCH-807-002.book Page 78 Tuesday, September 30, 2008 1:13 PMEλληνικά | 79 Bosch Power Tools 1 609 929 S08 | (30.9.08) Τεχνικά χαρακτηριστικά Απεικονιζόμενα στοιχεία Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών. 1 Έξοδος ακτίνας λέιζερ 2 Ασφάλεια του καπακιού θήκης μπαταρίας 3 Καπάκι θήκης μπαταρίας 4 Διακόπτης ON/OFF 5 Προειδοποιητική πινακίδα λέιζερ 6 Υποδοχή τριπόδου 1/4" 7 Αριθμός σειράς 8 Βάση 9 Βίδα στερέωσης για βάση 10 Τρύπες βιδώματος της βάσης 11 Οδήγηση ιμάντα 12 Μαγνήτες 13 Υποδοχή τριπόδου 1/4" στη βάση 14 Υποδοχή τριπόδου 5/8" στη βάση 15 Πλάκα μέτρησης με πόδι* 16 Τσάντα προστασίας 17 Γυαλιά παρατήρησης λέιζερ* 18 Τρίποδο* *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων. Συναρμολόγηση Τοποθέτηση/αντικατάσταση –

Για το όργανο μέτρησης προτείνουμε τη χρήση μπαταριών αλκαλίου-μαγγανίου. Για να ανοίξετε το καπάκι θήκης μπαταρίας 3 γυρίστε την ασφάλεια 2 με ωρολογιακή φορά στη θέση και αφαιρέστε το καπάκι της θήκης μπαταρίας. Τοποθετήστε τις μπαταρίες με την σωστή πολικότητα, όπως φαίνεται στην εικόνα στην εσωτερική πλευρά του καπακιού της θήκης

Λέιζερ ακίδας GPL 3 Professional Αριθμός ευρετηρίου 3 601 K66 1.. Περιοχή εργασίας 30 m Ακρίβεια χωροστάθμησης ± 0,3 mm/m Χαρακτηριστική περιοχή αυτοχωροστάθμησης κατά

– διαμήκους άξονα – διαμήκους άξονα ± 5° ± 3° Χρόνος χωροστάθμησης,

<4 s Θερμοκρασία λειτουργίας –10 °C ... +50 °C Θερμοκρασία διαφύλαξης/ αποθήκευσης –20 °C ... +70 °C Μέγ. σχετική υγρασία ατμόσφαιρας 90 % Κατηγορία λέιζερ

Τύπος λέιζερ 635 nm, <1 mW Υποδοχή τριπόδου 1/4"

3x1,5VLR6(AA) Διάρκεια λειτουργίας

24 h Βάρος σύμφωνα με EPTA-Procedure 01/2003 0,25 kg

104 x 80 x 40 mm Βαθμός προστασίας IP 5X Σας παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου επάνω στην πινακίδα κατασκευαστή του εργαλείου μέτρησης γιατί οι εμπορικοί χαρακτηρισμοί μεμονω-μένων εργαλείων μέτρησης μπορεί να διαφέρουν.Ο αριθμός σειράς 7 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης. OBJ_BUCH-807-002.book Page 79 Tuesday, September 30, 2008 1:13 PM80 | Eλληνικά 1 609 929 S08 | (30.9.08) Bosch Power Tools Τοποθετήστε το καπάκι θήκης μπαταρίας στο κάτω μέρος του περιβλήματος και πατήστε το προς τα επάνω. Για να ασφαλίσετε το καπάκι θήκης μπαταρίας γυρίστε την ασφάλεια 2 με φορά αντίθετη της ωρολογιακής στη θέση . Όταν κατά τη λειτουργία οι ακτίνες λέιζερ αρχίσουν αναβοσβήνουν με αργό ρυθμό, σημαίνει έχουν εξασθενήσει οι μπαταρίες. Μπορείτε να χρησιμοποιήσετε το εργαλείο μέτρησης για 8 h περίπου μετά από το πρώτο αναβόσβημα. Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμοποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την ίδια χωρητικότητα. f Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται να μην το χρησιμο- ποιήσετε για αρκετό καιρό. Οι μπαταρίες μπο- ρεί να διαβρωθούν και να αυτοεκφορτιστούν.

Θέση σε λειτουργία f Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία. f Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο αυτο- κίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιήσετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας. f Προστατεύετε το εργαλείο μέτρησης από πτώσεις και ισχυρές προσκρούσεις. Μετά από τυχόν ισχυρές εξωτερικές επιδράσεις στο εργαλείο μέτρησης θα πρέπει, πριν συνεχίσετε την εργασία σας, να διεξάγετε έναν έλεγχο ακριβείας (βλέπε «Ακρίβεια χωροστάθμησης»). f Να θέτετε το εργαλείο μέτρησης εκτός λει- τουργίας, πριν το μεταφέρετε. Όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται, διαφορε- τικά, σε περίπτωση ισχυρών κινήσεων, μπορεί να υποστεί βλάβη. Θέση σε λειτουργία κι εκτός λειτουργίας Για να θέσετε σε λειτουργία το εργαλείο μέτρησης ωθήστε το διακόπτη ON/OFF 4 προς τα επάνω, ώστε να στο διακόπτη εμφανιστεί «I». Το εργαλείο μέτρησης εκπέμπει αμέσως μετά την ενεργοποίησή του από μια ακτίνα λέιζερ μέσω της εξόδου ακτίνας λέιζερ 1. f Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση. Για να θέσετε εκτός λειτουργίας το εργαλείο μέτρησης ωθήστε το διακόπτη ON/OFF 4 προς τα κάτω, ώστε να στο διακόπτη εμφανιστεί «0». Κατά την απενεργοποίηση ασφαλίζει η μονάδα παλινδρόμησης. Ρύθμιση της αυτόματης απενεργοποίησης Κατά κανόνα το όργανο μέτρησης απενεργο- ποιείται αυτόματα 20 min μετά τη θέση του σε λειτουργία. Αυτή η αυτόματη απενεργοποίηση μπορεί να αλλαχτεί από 20 min σε 8 h. Για να το επιτύχετε αυτό θέστε το όργανο μέτρησης σε λειτουργία και αμέσως μετά εκτός λειτουργίας μέσα 4 s. Η αλλαγή επιβεβαιώνεται μετά τη δεύτερη θέση σε λειτουργία με ταχύρυθμο αναβόσβημα όλων των ακτίνων λέιζερ διάρκειας 2 s. f Μην αφήνετε το ενεργοποιημένο εργαλείο μέτρησης ανεπιτήρητο αλλά να το θέτετε μετά τη χρήση του εκτός λειτουργίας. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ. Μετά την επόμενη θέση σε λειτουργία του οργάνου μέτρησης η αυτόματη απενεργοποίηση ρυθμίζεται πάλι στα 20 min. OBJ_BUCH-807-002.book Page 80 Tuesday, September 30, 2008 1:13 PMEλληνικά | 81 Bosch Power Tools 1 609 929 S08 | (30.9.08) Εργασία με την αυτόματη χωροστάθμηση Τοποθετήστε το εργαλείο μέτρησης επάνω σε μια σταθερή επίπεδη επιφάνεια και στερεώστε το στη βάση 8 ή στο τρίποδο 18. Μετά τη θέση σε λειτουργίας η αυτόματη χωρο- στάθμηση αντισταθμίζει αυτόματα εντός της περιοχής αυτοχωροστάθμησης τυχόν ανωμαλίες

±5° (διαμήκης άξονας) και έως ±3° (εγκά- ρσιος άξονας). Η χωροστάθμηση τερματίζεται μόλις τα σημεία λέιζερ σταματήσουν να κινούνται. Όταν η αυτόματη χωροστάθμηση δεν είναι εφικτή, π.χ. επειδή η επιφάνεια στην οποία βρίσκεται το όργανο μέτρησης αποκλίνει περισσότερο από 5° ή, ανάλογα, από 3° από την οριζόντιο, τότε οι ακτίνες λέιζερ αναβοσβήνουν ταχύρρυθμα. Σ’ αυτήν την περίπτωση οριζοντιώστε το εργαλείο μέτρησης και περιμένετε να χωροσταθμηθεί αυτόματα. Μόλις το εργαλείο μέτρησης βρεθεί πάλι μέσα στην περιοχή αυτόματης χωροστάθμη-

±5° ή, ανάλογα, ±3°, τότε οι ακτίνες λέιζερ λάμπουν πάλι διαρκώς. Το όργανο μέτρησης χωροσταθμιέται πάλι αυτό- ματα όταν κατά τη διάρκεια της λειτουργίας του υποστεί κραδασμούς ή αλλάξει η θέση του. Μετά από τη χωροστάθμηση πρέπει να ελέγχετε, βάσει γνωστών σημείων αναφοράς, τη θέση των ακτίνων λέιζερ για να αποφύγετε τυχόν σφάλματα λόγω μετατόπισης του εργαλείου μέτρησης. Ακρίβεια χωροστάθμησης Επιδράσεις στην ακρίβεια Τη μεγαλύτερη επίδραση εξασκεί τη θερμοκρα- σία. Ιδιαίτερα οι διαφορές θερμοκρασίας που ξεκινούν από το έδαφος και ανεβαίνουν προς τα επάνω μπορεί να προκαλέσουν απόκλιση της ακτίνας λέιζερ. Επειδή η ύψιστη θερμοκρασία δημιουργείται κοντά στην επιφάνεια του εδάφους σας συμ- βουλεύουμε, να στερεώνετε το εργαλείο μέτ- ρησης, κατά το δυνατό, επάνω σε ένα τρίποδο από το κοινό εμπόριο και να το τοποθετείτε στο κέντρο της υπό μέτρησης επιφάνειας. Εκτός από τις περιβαλλοντικές επιδράσεις σε σφάλματα και αποκλίσεις μπορεί να οδηγήσει και η ίδια η συσκευή (π.χ. λόγω πτώσης ή ισχυρών κρούσεων). Γι’ αυτό πρέπει να ελέγχετε την ακρίβεια του εργαλείου μέτρησης κάθε φορά πριν αρχίσετε την εργασία σας. Σε περίπτωση που το εργαλείο μέτρησης σε έναν έλεγχο ξεπερνά τη μέγιστη επιτρέπει απόκλιση, τότε δώστε το για επισκευή σε ένα κατάστημα Service της Bosch. Έλεγχος της ακρίβειας της οριζόντιας χωροστάθμησης Για τον έλεγχο χρειάζεστε μια ελεύθερη, σταθερή διαδρομή μέτρησης 20 m μέτρων ανάμεσα σε δυο τοίχους Α και Β. – Στερεώστε το εργαλείο μέτρησης στη βάση ή σε ένα τρίποδο κοντά τον τοίχο Α, ή τοποθε- τήστε το επάνω σε μια στερεή, επίπεδη επιφάνεια. Θέστε το εργαλείο μέτρησης σε λειτουργία. – Κατευθύντε την οριζόντια ακτίνα λέιζερ επάνω στον κοντινό τοίχο Α και αφήστε το εργαλείο μέτρησης να αυτοχωροσταμηθεί. Σημειώστε στον τοίχο το κέντρο του σημείου λέιζερ (σημείο I).

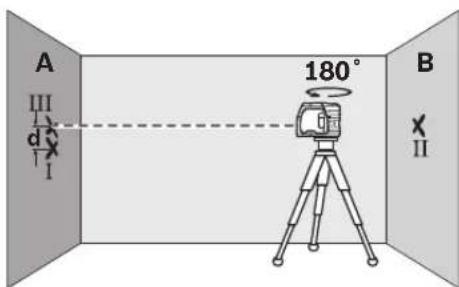

20 m OBJ_BUCH-807-002.book Page 81 Tuesday, September 30, 2008 1:13 PM82 | Eλληνικά 1 609 929 S08 | (30.9.08) Bosch Power Tools – Γυρίστε το εργαλείο μέτρησης κατά 180°, αφήστε το να χωροσταθμηθεί και σημαδέψτε επάνω στον αντικρινό τοίχο το κέντρο του σημείου της ακτίνας λέιζερ B (σημείο II). – Τοποθετήστε το εργαλείο μέτρησης

να το γυρίσετε – κοντά στον τοίχο B, θέστε το σε λειτουργία και αφήστε το να χωροσταθ-

– Ρυθμίστε το ύψος του εργαλείου μέτρησης (με τη βοήθεια του τριπόδου ή τοποθετώντας κάτι κάτω από το εργαλείο μέτρησης) κατά τέτοιο τρόπο, ώστε το κέντρο του σημείου της ακτίνας λέιζερ να ταυτιστεί ακριβώς με το κέντρο του σημείου II που είχατε σημαδέψει προηγουμένως επάνω στον τοίχο B. – Γυρίστε το εργαλείο μέτρησης κατά 180°, χωρίς να μεταβάλλετε το ύψος. Αφήστε το να χωροσταθμηθεί και σημαδέψτε στον τοίχο A (σημείο III). Δώστε προσοχή, το σημείο III να βρίσκεται όσο το δυνατό κάθετα πάνω, ή κάτω, από το σημείο I. – Η διαφορά d των δυο σημαδεμένων σημείων I και III στον τοίχο A αποτελεί την πραγματική απόκλιση ύψους του εργαλείου μέτρησης. Σε μια διαδρομή μέτρησης 2 x 20 m = 40 m μέγιστη επιτρεπτή απόκλιση ανέρχεται σε: 40 m x ± 0,3 mm/m = ± 12 mm. Η διαφορά d ανάμεσα στα σημεία I και III δεν επι- τρέπεται κατά συνέπεια να υπερβαίνει τα 12 mm. Έλεγχος της ακρίβειας της κάθετης χωροστάθμησης Για τον έλεγχο χρειάζεστε μια ελεύθερη, σταθερή διαδρομή μέτρησης με απόσταση 5 m ανάμεσα στο δάπεδο και την οροφή. – Τραβήξτε στην οροφή μια ευθεία γραμμή. – Στερεώστε το εργαλείο μέτρησης στη βάση ή σε ένα τρίποδο. Θέστε το εργαλείο μέτρησης σε λειτουργία και γυρίστε το έτσι, ώστε η κάτω γραμμή αλφαδιάσματος να εμφανιστεί επάνω στο δάπεδο.

5 m OBJ_BUCH-807-002.book Page 82 Tuesday, September 30, 2008 1:13 PMEλληνικά | 83 Bosch Power Tools 1 609 929 S08 | (30.9.08) – Τοποθετήστε το εργαλείο μέτρησης κατά τέτοιο τρόπο, ώστε η άνω ακτίνα αλφαδιάσματος να συναντήσει τη γραμμή στην οροφή. Αφήστε το εργαλείο μέτρησης να αυτοχωροσταμθηστεί. Σημειώστε στη γραμμή στην οροφή το κέντρο του άνω σημείου λέιζερ (σημείο I). Εκτός απ’ αυτό σημειώστε στο δάπεδο το κέντρο του κάτω σημείου λέιζερ (σημείο II). – Γυρίστε το εργαλείο μέτρησης κατά 180°. Τοποθετήστε το κατά τέτοιο τρόπο, ώστε το κέντρο του κάτω σημείου λέιζερ «πέσει» επάνω στο ήδη σημειωμένο σημείο II και το άνω σημείο λέιζερ στη γραμμή της οροφής. Αφήστε το εργαλείο μέτρησης να αυτοχωροσταμθηστεί. Σημειώστε το κέντρο του άνω σημείου λέιζερ επάνω στη γραμμή της οροφής (σημείο III). – Η διαφορά d μεταξύ των δυο σημαδεμένων σημείων I και III στην οροφή αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης από την κατακόρυφο. Σε μια διαδρομή μέτρησης 2 x 5 m = 10 m μέγιστη επιτρεπτή απόκλιση ανέρχεται σε: 10 m x ± 0,3 mm/m = ± 3 mm. Η διαφορά d ανάμεσα στα σημεία I και III δεν επιτρέπεται κατά συνέπεια να υπερβαίνει τα 3mm. Υποδείξεις εργασίας f Για να σημαδέψετε πρέπει να χρησιμο- ποιείτε πάντοτε το κέντρο του σημείου λέιζερ. Το μέγεθος του σημείου λέιζερ εξαρτάται από την απόσταση. Στερέωμα με τη βάση Για να στερεώσετε το εργαλείο μέτρησης στη βάση 8 βιδώστε τη βίδα στερέωσης 9 της βάσης στην 1/4" υποδοχή τριπόδου 6 του εργαλείου μέτρησης. Για να μπορέσετε να γυρίσετε το εργαλείο μέτρησης επάνω στη βάση χαλαρώστε λίγο τη βίδα 9. – Για να εμφανιστεί η κάτω ακτίνα αλφαδιάσμα- τος γυρίστε το εργαλείο μέτρησης επάνω στη βάση 8 προς τα πλάγια ή προς τα πίσω, για να εμφανιστεί η κάτω ακτίνα αλφαδιάσματος. – Για να μπορέσετε να μεταφέρετε ύψη με τη βοήθεια της ακτίνας λέιζερ γυρίστε το εργαλείο μέτρησης επάνω στη βάση 8. Με τη βοήθεια της βάσης 8 μπορείτε να στερεώσετε το όργανο μέτρησης με τους εξής διαφορετικούς τρόπους: – Στερεώστε τη βάση 8 με την 1/4" υποδοχή τριπόδου 13 στο τρίποδο 18 ή επάνω σε ένα τρίποδο από το κοινό εμπόριο. Για τη στερέωση σε ένα τρίποδο από το κοινό εμπόριο πρέπει να χρησιμοποιήσετε την 5/8" υποδοχή τριπόδου 14. – Σε χαλύβδινα αντικείμενα μπορείτε να στερεώσετε τη βάση 8 με τη βοήθεια των μαγνητών 12. – Σε ξηρές κατασκευές ή σε ξύλινους τοίχους η βάση 8 μπορεί να βιδωθεί. Να περνάτε βίδες μήκους 50 mm μέσα από τις τρύπες βιδών 10

– Σε σωλήνες ή παρόμοια αντικείμενα η βάση 8 μπορεί να στερεωθεί με τη βοήθεια ενός ιμάντα από το κοινό εμπόριο που περνιέται μέσα από την οδήγηση ιμάντα 11.

OBJ_BUCH-807-002.book Page 83 Tuesday, September 30, 2008 1:13 PM84 | Eλληνικά 1 609 929 S08 | (30.9.08) Bosch Power Tools Εργασία με το τρίποδο (ειδικό εξάρτημα) Το τρίποδο 18 προσφέρει μια σταθερή καθ’ ύψος ρυθμιζόμενη επιφάνεια μέτρησης. Τοποθετήστε το εργαλείο μέτρησης με την υποδοχή τριπόδου 6 επάνω στο 1/4" σπείρωμα του τριπόδου και στερε- ώστε το με την αντίστοιχη βίδα του τριπόδου. Εργασία με την πλάκα μέτρησης (ειδικό εξάρτημα) Με τη βοήθεια της πλάκας μέτρησης 15 μπορείτε να μεταφέρετε το σημάδι λέιζερ στο δάπεδο ή το ύψος λέιζερ σ’ έναν τοίχο. Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη διαφορά από το επιθυμητό ύψος κι ακολούθως να το μεταφέρετε σε κάποια άλλη θέση. Έτσι δε χρειάζεται να ρυθμίσετε το εργα- λείο μέτρησης ακριβώς στο υπό μεταφορά ύψος. Η πλάκα μέτρησης 15 διαθέτει μια ανακλαστική επίστρωση, η οποία βελτιώνει την ορατότητα της ακτίνας λέιζερ σε μεγάλες αποστάσεις ή υπό πολύ ισχυρό ηλιακό φως. Η ενίσχυση της φωτει- νότητας αξιοποιείται μόνο όταν κοιτάζετε επάνω στην πλάκα μέτρησης, παράλληλα ως προς την ακτίνα λέιζερ. Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλλοντος. Έτσι το κόκκινο φως του λέιζερ φαίνεται πιο φωτεινό. f Μη χρησιμοποιήσετε τα γυαλιά παρατήρη- σης λέιζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινο- βολία λέιζερ. f Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλο- φορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώ- ριση των χρωμάτων. Συντήρηση και Service Συντήρηση και καθαρισμός Να διαφυλάγετε και να μεταφέρετε το εργαλείο μέτρησης μόνο μέσα στην προστατευτική τσάντα που το συνοδεύει. Να διατηρείτε το εργαλείο μέτρησης πάντα

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε

Καθαρίζετε τυχόν ρύπους και βρωμιές μ’ ένα υγρό, μαλακό πανί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες. Να καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέιζερ και να προσ- έχετε να μη δημιουργούνται χνούδια. Αν παρόλες τις επιμελημένες μεθόδους κατα- σκευής και ελέγχου σταματήσει κάποτε το εργα- λείο μέτρησης, τότε η επισκευή του πρέπει να ανατεθεί σε ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch. Παρακαλούμε, όταν κάνετε διασαφητικές ερωτή- σεις καθώς και κατά την παραγγελία ανταλλακτι- κών, να αναφέρετε πάντοτε το 10ψήφιο αριθμό ευρετηρίου που βρίσκεται στην πινακίδα κατα- σκευαστή του εργαλείου μέτρησης. Το εργαλείο μέτρησης πρέπει να αποστέλλεται για επισκευή μέσα στην προστατευτική θήκη 16. OBJ_BUCH-807-002.book Page 84 Tuesday, September 30, 2008 1:13 PMEλληνικά | 85 Bosch Power Tools 1 609 929 S08 | (30.9.08) Service και σύμβουλος πελατών To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική

www.bosch-pt.com Η ομάδα συμβούλων της Βosch σας υποστηρίζει με ευχαρίστηση όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μόνο για χώρες της ΕΕ: Μη ρίχνετε τα εργαλεία μέτρησης στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/EΚ περί παλαιών ηλεκτρι- κών και ηλεκτρονικών συσκευών και με τη μεταφορά της σε εθνικό δίκαιο δεν είναι πλέον απαραίτητο, τα άχρηστα εργαλεία μέτρησης να συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μπαταρίες/Επαναφορτιζόμενες μπαταρίες: Μη ρίχνετε τις μπαταρίες/τις επαναφορτιζόμενες μπαταρίες στα απορρίμματα του σπιτιού σας, στη φωτιά ή στο νερό. Οι μπαταρίες/οι επαναφορτι- ζόμενες μπαταρίες πρέπει να συλλέγονται και να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον. Μόνο για χώρες της ΕΕ: Σύμφωνα με την Οδηγία 91/157/EΟΚ οι χαλασ- μένες ή αναλωμένες μπαταρίες/οι επαναφορτι- ζόμενες μπαταρίες πρέπει να ανακυκλώνονται. Τηρούμε το δικαίωμα αλλαγών. OBJ_BUCH-807-002.book Page 85 Tuesday, September 30, 2008 1:13 PM86 | Türkçe 1 609 929 S08 | (30.9.08) Bosch Power Tools
