| Tipo de producto | Nivel láser de puntos |
| Marca | Bosch |
| Modelo | GPL 3 |
| Zona de trabajo | 30 m |
| Precisión de nivelación | ±0,3 mm/m |
| Rango de nivelación automática | ±5° (eje longitudinal) / ±3° (eje transversal) |
| Tiempo de nivelación | <4 s |
| Clase láser | 2 (635 nm, <1 mW) |
| Alimentación | 3 pilas LR6 (AA) 1,5 V |
| Autonomía | aprox. 24 h |
| Peso | 0,25 kg (según EPTA 01/2003) |
| Dimensiones | 104 x 80 x 40 mm |
| Índice de protección | IP 5X |
| Conexión trípode | 1/4" |
| Apagado automático | Ajustable (20 min o 8 h) |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -20 °C a +70 °C |
| Humedad relativa máx. | 90 % |
| Limpieza | Paño suave y húmedo (sin detergentes) |
| Accesorios incluidos | Estuche de protección, gafas de visión láser, fijación magnética |
Preguntas frecuentes - GPL 3 BOSCH
Preguntas de los usuarios sobre GPL 3 BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Nivel láser en formato PDF gratis! Encuentra tus instrucciones GPL 3 - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GPL 3 de la marca BOSCH.
MANUAL DE USUARIO GPL 3 BOSCH

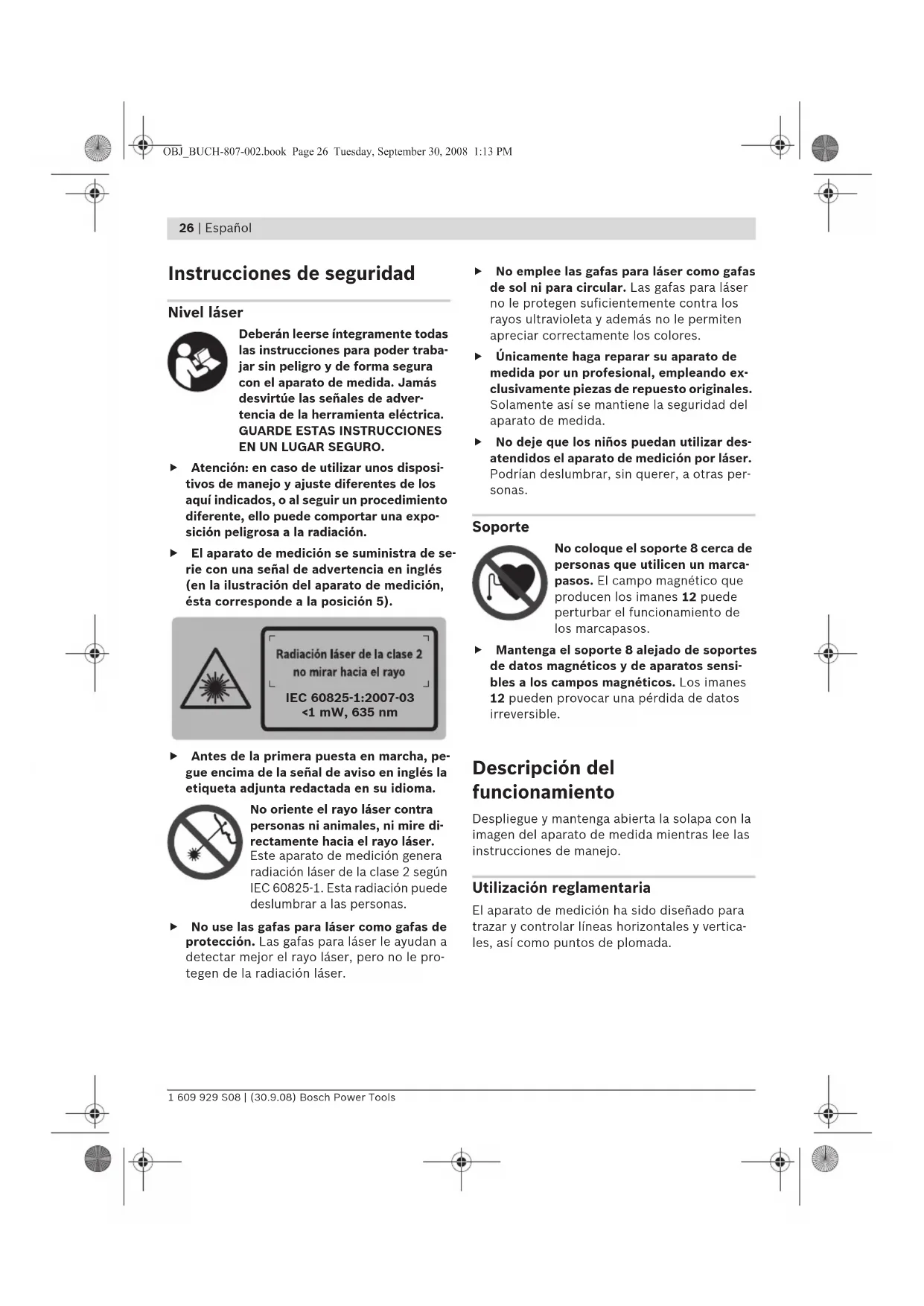

Instrucciones de seguridad
Nivel láser

Deberán leerse íntegramente todas las instrucciones para poder trabajar sin peligro y de forma segura con el aparato de medida. Jamás desvirtúe las señales de advertencia de la herramienta eléctrica. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.
▶ Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación. El aparato de medición se suministra de serie con una señal de advertencia en inglés (en la ilustración del aparato de medición, esta corresponde a la posición 5).

Radiación láser de la clase 2, no mirar hacia el rayo. IEC 60825-1:2007-03 <1 mW, 635 nm
▶ Antes de la primera puesta en marcha, pegue encima de la señal de aviso en inglés la etiqueta adjunta redactada en su idioma.

No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Este aparato de medición generará radiación láser de la clase 2 según IEC 60825-1. Esta radiación puede deslumbrar a las personas.
No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores. Únicamente haga reparar su aparato de medida por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del aparato de medida. No deje que los niños puedan utilizar desatendidos el aparato de medición por láser. Podrían deslumbrar, sin querer, a otras personas.
Soporte

No coloque el soporte cerca de personas que utilicen un marcapasos. El campo magnético que producen los imanes 12 puede perturbar el funcionamiento de los marcapasos.
- Mantenga el soporte alejado de soportes de datos magnéticos y de aparatos sensibles a los campos magnéticos. Los imanes 12 pueden provocar una pérdida de datos irreversible.
Descripción del funcionamiento
Despliegue y mantenga abierta la solapa con la imagen del aparato de medida cuando lea las instrucciones de manejo.
Utilización reglamentaria
El aparato de medición ha sido diseñado para trazar y controlar líneas horizontales y verticales, así como puntos de plomada.
Datos técnicos
| Nivel láser GPL 3 | |
| Professional | |
| No de articulo | 3 601 K66 1.. |
| Alcance | 30 m |
| Precisión de nivelación | ± 0,3 mm/m |
| Margon de autonivelación típico | |
| - Eje longitudinal | ± 5° |
| - Eje transversal | ± 3° |
| Tiempo de nivelación, típico | <4 s |
| Temperatura de operación | -10 °C ... +50 °C |
| Temperatura de almacenimiento | -20 °C ... +70 °C |
| Humidad relativa max. | 90 % |
| Clase de láser | 2 |
| Tipo de láser | 635 nm, <1 mW |
| Fijación para tripode | 1/4" |
| Pilas | 3 x 1 , 5 VL R 6 (A |
| Autonomena aprox. | 24 h |
| Peso según | |
| EPTA-Procedure 01/2003 | 0,25 kg |
| Dimensiones | 104 x 80 x 40 mm |
| Grado de protección | IP 5X |
Preste atención al número de artículo que figura en la placa de características de su aparato de medida, ya que puede variar las denominaciones comerciales en ciertos aparatos de medida.
El número de serie 7 grabado en la placa de características permite identificar de forma unívoca el aparato de medida.
Componentes principales
La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.
1 Abertura de salida del rayo láser 2 Enclavamiento de la tapa del alojamiento de la pila 3 Tapa del alojamiento de la pila 4 Interruptor de conexión/desconexión 5 Señal de aviso láser
6 Fijación para trípode 1/4" 7 Número de serie 8 Soporte 9 Tornillo de fijación del soporte
10 Orificios de sujeción del soporte 11 Guía de la correa 12 Imanes 13 Fijación para trípode de 1/4" en el soporte 14 Fijación para trípode de 5/8" en el soporte 15 Placa de medición con base* 16 Estuche de protección 17 Gafas para láser 18 Trípode
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios OPCIONALES se detalla en nuestro programa de accesorios.
Montaje
Inserción y cambio de la pila
Se recomienda usar pilas alcalinas de manganeso en el aparato de medición.
Para abrir la tapa del alojamiento de la pila 3 gire el enclavamiento 2 en el sentido de las agujas del reloj a la posición y retire la tapa. Inserte las pilas que se adjuntan. Respete la polaridad indicada en la parte interior del alojamiento de las pilas.
Asiente la tapa del alojamiento de las pilas en la parte inferior de la carcasa y empuje la tapa hacia arriba. Gire el enclavamiento 2 en sentido contrario a las agujas del reloj a la posición \(\mathfrak{p}\) para bloquear la tapa del alojamiento de las pilas.
Si los rayos láser parpadean lentamente durante la operación, es señal de que las pilas están muy agotadas. Desde el momento en que parpadean por primera vez, el aparato de medición puede funcionar todavía aprox. 8 h.
Siempre sustituya todas las pilas al mismo tiempo. Utilice pilas del mismo fabricante y de igual capacidad.
Saque las pilas del aparato de medida si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas se pueden corroer y autodescargar.


Operación
Puesta en marcha
Proteja el aparato de medida de la humedad y de la exposición directa al sol. No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p. ej., en el coche durante un largo tiempo. Si el aparato de medición ha quedado sometido a un cambio fuerte de temperatura, antes de ponerlo en servicio, espere primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición. Evite las sacudidas o caídas fuertes del aparato de medida. En caso de que el aparato de medida haya quedado sometido a unas solicitaciones fuertes exteriores, antes de continuar trabajando con él debe realizarse una comprobación de la precisión (ver "Precisión de nivelación"). Desconecte el aparato de medición cuando vaya a transportarlo. Al desconectarlo, la unidad del péndulo se inmoviliza, evitándose así que se dañe al quedar sometida a una fuerte agitación.
Para la conexión del aparato de medición, empuje hacia arriba el interruptor de conexión/desconexión 4 de manera que en el interruptor aparezca "I". Nada más conectarlo, el aparato emite un rayo láser por cada una de las aberturas de salida 1.
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrarse a gran distancia.
Para la desconexión del aparato de medición, empuje hacia abajo el interruptor de conexión/desconexión 4 de modo que aparezca "0" en el interruptor. Al desconectarlo se inmoviliza la unidad del péndulo.
Ajuste del automatismo de desconexión
Por defecto, el aparato de medición se desconecta automáticamente pasados 20 min desde su conexión.
La desconexión automática puede cambiarse de 20 min a 8 h. Para ello, conecte el aparato de medición, desconéctelo acto seguido, y vuélvalo a conectar antes de 4 s. Para confirmar dicha modificación, todos los rayos láser parpadean en rápida secuencia durante 2 s al conectarlo la segunda vez.
No deje desatendido el aparato de medición estando conectado, y desconéctelo después de cada uso. El rayo láser podría deslumbrar a otras personas.
La próxima vez que conecte el aparato de medición, la desconexión automática se encuentra ajustada de nuevo a 20 min.
Operación con nivelación automática
Coloque el aparato de medición sobre una base horizontal y firme, o fíjelo al soporte 8 o al trípode 18.
Al conectar el aparato, la nivelación automática compensa automáticamente un desnivel, siempre que este esté comprendido dentro del margen de autonivelación de ±5° (eje longitudinal) o ±3° (eje transversal). La nivelación puede darse por concluida en el momento en que dejen de moverse los puntos láser.
Los láser parpadean en rápida secuencia si fuese imposible el nivelado automático, p. ej., si la base de asiento del aparato estuviese inclinada más de 5° o de 3° respecto a la horizontal. En ese caso, coloque horizontalmente el aparato de medición y espere a que se autonivele. En el momento en que el aparato de medición se encuentre dentro del margen de autonivelación de ±5° o ±3°, los rayos láser se encienden de nuevo permanentemente.
En el caso de presentarse sacudidas o ligeras variaciones de posición durante la operación, el aparato de medición se vuelve a nivelar automáticamente. Tras la nivelación, verifique nuevamente la posición de los rayos láser respecto a los puntos de referencia para evitar errores debido al desplazamiento del aparato de medición.
Precisión de nivelación
Factores que afectan a la precisión
La influencia más fuerte la tiene la temperatura ambiente. Especialmente las variaciones de temperatura que pudieran existir a diferente altura respecto al suelo pueden provocar una desviación del rayo láser.
Ya que las variaciones de temperatura a diferente altura son mayores en las proximidades del suelo, siempre que sea posible, se recomienda montar el aparato de medición sobre un trípode de tipo comercial y colocarlo en el centro de la superficie de trabajo.
Además de las influencias externas, también aquellas propias del aparato (p. ej. caídas o fuertes golpes) pueden provocar ciertos errores de medición. Por ello, antes de comenzar a trabajar, recomendamos controlar primero la precisión del aparato de medición.
Si en alguna de estas comprobaciones se llegara a sobrepasar la desviación máxima admisible, haga reparar el aparato de medición en un servicio técnico Bosch.

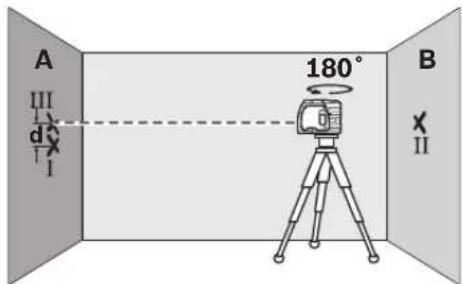

Comprobación de la precisión de nivelación horizontal
Para la comprobación se requiere un tramo libre de 20 m sobre un firme consistente con dos paredes A y B.
- Coloque el aparato de medición cerca de la pared A, montado en el soporte o en un trípode, o colóquelo sobre una superficie firme y plana. Conecte el aparato de medición.

Oriente el rayo láser horizontal contra la pared A y espere a que se nivele el aparato de medición. Marque en la pared el centro del punto láser (punto I).

- Gire 180° el aparato de medición, espere a que se haya nivelado y marque el centro del rayo láser en la pared opuesta B (punto II). Coloque el aparato de medición, sin girarlo, cerca de la pared B, conéctelo y espere a que se nivele.

- Varíe la altura del aparato de medición (con el trípode o bien calzándolo) de manera que el centro del haz incida exactamente contra el punto II marcado previamente en la pared B.

Gire 180° el aparato de medición, sin modificar su altura. Espere a que se haya nivelado y marque el centro del rayo láser en la pared A (punto III). Preste atención a que el punto III esté lo más perpendicular posible por encima o por debajo del punto I. La diferencia d entre los puntos I y III marcados sobre la pared A corresponde a la desviación real de altura del aparato de medición.
En un tramo de medición de 2 × 20 m = 40 m, la desviación máxima admisible es de: 40 m × ±0,3 mm/m = ±12 mm.
Por lo tanto, la diferencia d entre los puntos I y III deberá ser como máximo de 12 mm.
Comprobación de la precisión de nivelación vertical
Para la comprobación se requiere un tramo libre sobre una superficie firme con una altura de aprox. 5 m entre el suelo y el techo.
- Trace una línea recta en el techo. Monte el aparato de medición en el soporte o trípode. Conecte el aparato de medición y gírelo de forma que el rayo de plomada inferior incida contra el suelo.

Posicione el aparato de medición de manera que el rayo de plomada superior coincida con la línea trazada en el techo. Deje que el aparato de medición se nivele. Marque el centro del punto láser superior sobre la línea del techo (punto I). Además, marque el centro del punto láser inferior sobre el suelo (punto II).

Gire 180° el aparato de medición. Posiciónelo de manera que el centro del punto láser inferior coincida con el punto II previamente marcado y que el punto láser superior incida contra la línea trazada en el techo. Deje que el aparato de medición se nivele. Marque el centro del punto láser superior sobre la línea del techo (punto III). La diferencia d entre los puntos I y III marcados en el techo corresponde a la desviación real respecto a la vertical del aparato de medición.
En un tramo de medición de 2 × 5 m = 10 m, la desviación máxima admisible es de:
10 m × ±0,3 mm/m = ±3 mm.
Por lo tanto, la diferencia d entre los puntos I y III deberá ser como máximo de 3 mm.
Instrucciones para la operación
Siempre utilice el centro del haz del láser para marcar un punto. El diámetro del haz del láser varía con la distancia.
Fijación al soporte
Para fijar el aparato de medición al soporte 8, enrosque el tornillo de sujeción 9 del soporte en la fijación para trípode de 1/4" 6 del aparato de medición. Para girar el aparato de medición sobre el soporte, afloje ligeramente el tornillo 9.
Gire el aparato de medición sobre el soporte 8 hacia un lado o hacia atrás para que sea visible el rayo de plomada inferior. Gire el aparato de medición sobre el soporte 8 para trazar alturas con el rayo láser horizontal.
El soporte 8 le permite fijar el aparato de medición de las siguientes maneras:
- Sujete el soporte 8 con la fijación para trípode de 1/4" 13 al trípode 18 o a un trípode fotográfico usual en el comercio. Para sujetarlo a un trípode de construcción de tipo comercial, utilice la fijación para trípode de 5/8" 14. - Sobre piezas de acero, el soporte 8 puede fijarse con el imán 12. - En paredes de pladur o madera, el soporte 8 puede sujetarse con tornillos. Inserte tornillos de una longitud mínima de 50 mm por los orificios de sujeción 10 del soporte. - A tubos o piezas similares, el soporte 8 puede fijarse con una correa de tipo comercial, que debe pasarse por la guía 11.
Operación con trípode (accesorio especial)
Un trípode 18 constituye una base de medición estable ajustable en altura. Encare la fijación para trípode 6 del aparato de medición con la rosca de 1/4" del trípode, y sujételo apretando el tornillo de fijación.
Aplicación de la placa de medición (accesorio especial)
Con la placa de medición 15 puede Vd. transferir la posición del rayo láser contra el suelo, o bien, el nivel de altura del láser sobre una pared. Con el espacio existente en el punto de cero, más la escala, es posible medirse la diferencia existente respecto a la altura deseada y transferirse así a otro punto. Ello hace innecesario el ajuste exacto del aparato de medida a la altura deseada.
La placa de medición 15 dispone de un recubrimiento reflectante que hace más perceptible el rayo láser a distancias más grandes o con sol intenso. La mayor intensidad luminosa solamente es apreciable mirando paralelamente a lo largo del rayo láser hacia la placa de medición.
Gafas para láser (accesorio especial)
Las gafas para láser filtran la luz del entorno. Ello permite apreciar con mayor intensidad la luz roja del láser.
No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser. No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
Mantenimiento y servicios
Mantenimiento y limpieza
Solamente guarde y transporte el aparato de medida en el estuche de protección adjunto.
Mantenga limpio siempre el aparato de medida. No sumerja el aparato de medida en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes.
Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.
Si a pesar de los esmerados procesos de fabricación y control, el aparato de medida llegara a averiarse, la reparación debe encargarse a un taller de servicio autorizado para Herramientas eléctricas Bosch.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de artículo de 10 dígitos que figura en la placa de características del aparato de medida.
En caso de una reparación, envíe el aparato en el estuche de protección 16.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las cuales puede obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la requisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:

¡No arroje los aparatos de medición a la basura!
Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional,
deberán acumularse por separado los aparatos de medición para ser sometidos a un reciclaje ecológico.
Acumuladores/pilas:
No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deben guardarse y reciclarse o eliminarse de manera ecológica.
Sólo para los países de la UE:
Conforme a la directriz 91/157/CEE deben reciclarse los acumuladores/pilas defectuosos o agotados.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Políg. Ind. 11, 27
Cabanillas del Campo
Tel.: +34 901 11 66 97
Reservado el derecho de modificación.




Los instrumentos de medición, accesorios y embalajes deben enviarse a una reciclaje ecológica de materia prima.
Sobreserva de alteraciones.
