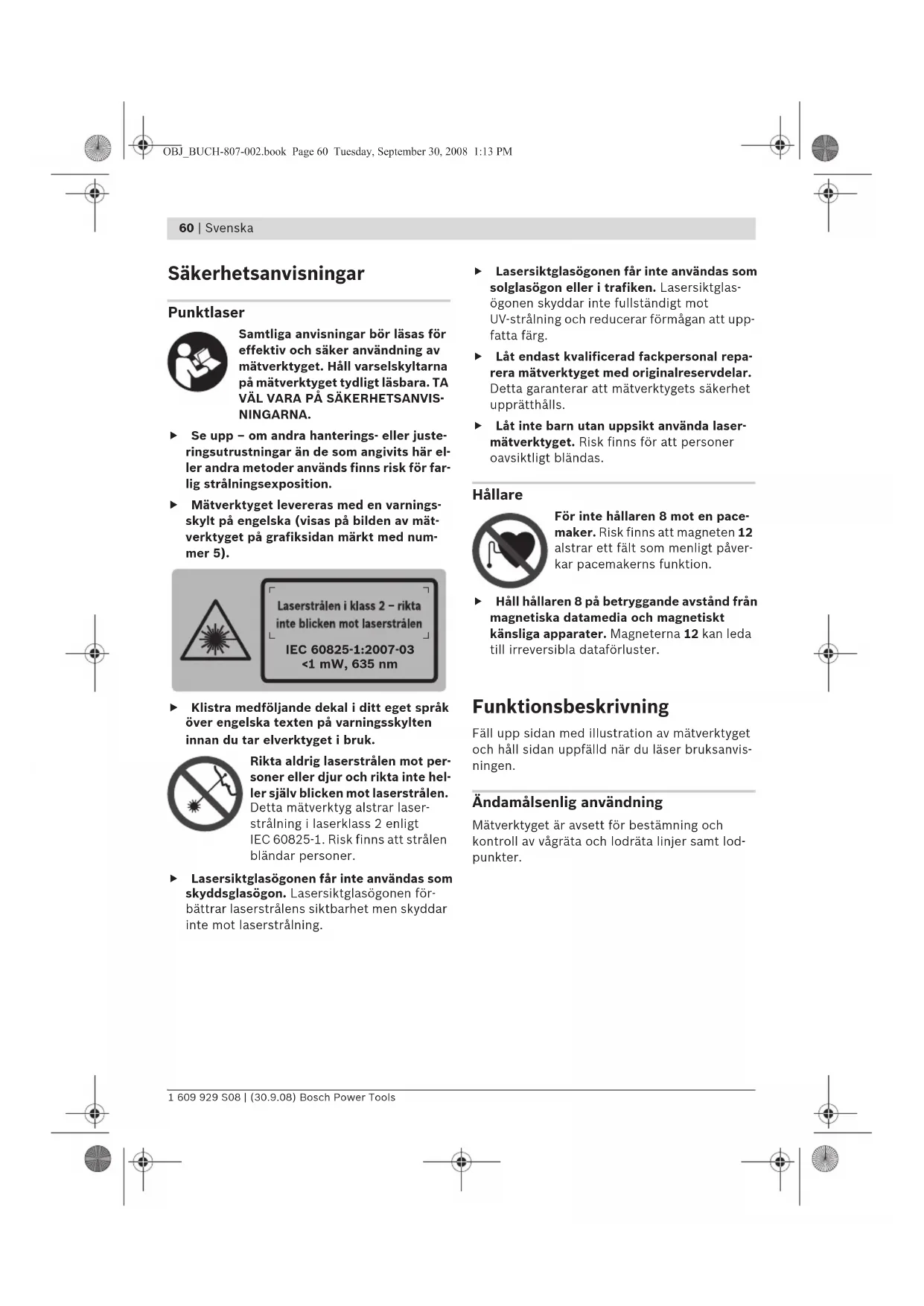

Notice BOSCH GPL 3 - page 60
Manualassistent
Drivs av ChatGPT
Väntar på ditt meddelande
Produktinformation

Märke : BOSCH

Modell : GPL 3

Kategori : Laserpassare

Ladda ner instruktionerna för din Laserpassare i PDF-format gratis! Hitta din manual GPL 3 - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GPL 3 av märket BOSCH.

BRUKSANVISNING GPL 3 BOSCH

Säkerhetsanvisningar Punktlaser Samtliga anvisningar bör läsas för effektiv och säker användning av mätverktyget. Håll varselskyltarna på mätverktyget tydligt läsbara. TA

VÄL VARA PÅ SÄKERHETSANVIS-

NINGARNA. f Se upp – om andra hanterings- eller juste- ringsutrustningar än de som angivits här el- ler andra metoder används finns risk för far- lig strålningsexposition. f Mätverktyget levereras med en varnings- skylt på engelska (visas på bilden av mät- verktyget på grafiksidan märkt med num- mer 5). f Klistra medföljande dekal i ditt eget språk över engelska texten på varningsskylten innan du tar elverktyget i bruk. Rikta aldrig laserstrålen mot per- soner eller djur och rikta inte hel- ler själv blicken mot laserstrålen. Detta mätverktyg alstrar laser- strålning i laserklass 2 enligt IEC 60825-1. Risk finns att strålen bländar personer. f Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen för- bättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. f Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglas- ögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att upp- fatta färg. f Låt endast kvalificerad fackpersonal repa- rera mätverktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls. f Låt inte barn utan uppsikt använda laser- mätverktyget. Risk finns för att personer oavsiktligt bländas. Hållare För inte hållaren 8 mot en pace- maker. Risk finns att magneten 12 alstrar ett fält som menligt påver- kar pacemakerns funktion. f Håll hållaren 8 på betryggande avstånd från magnetiska datamedia och magnetiskt känsliga apparater. Magneterna 12 kan leda till irreversibla dataförluster. Funktionsbeskrivning Fäll upp sidan med illustration av mätverktyget och håll sidan uppfälld när du läser bruksanvis- ningen. Ändamålsenlig användning Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer samt lod- punkter.

1 mW, 635 nm OBJ_BUCH-807-002.book Page 60 Tuesday, September 30, 2008 1:13 PMSvenska | 61 Bosch Power Tools 1 609 929 S08 | (30.9.08) Tekniska data Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av mätverktyget på grafiksidan. 1 Utloppsöppning för laserstrålning 2 Spärr på batterifackets lock 3 Batterifackets lock 4 Strömställare Till/Från 5 Laservarningsskylt 6 Stativfäste 1/4" 7 Serienummer 8 Hållare 9 Låsskruv för hållaren 10 Hållarens skruvhål 11 Remgejd 12 Magneter 13 Stativgängfäste 1/4" på hållaren 14 Stativgängfäste 5/8" på hållaren 15 Mätplatta med fot* 16 Skyddsfodral 17 Lasersiktglasögon* 18 Stativ* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörspro-gram beskrivs allt tillbehör som finns. Montage Insättning/byte av batterier För mätverktyget rekommenderar vi alkali-man- gan-batterier. Öppna batterifackets lock 3 genom att medurs vrida spärren 2 till läget och dra sedan bort batterifackets lock. Sätt in medföljande batte- rier. Kontrollera korrekt polning enligt marke- ring på batterifackets insida. Lägg upp batterifackets lock nedtill på huset och tryck sedan fast locket uppåt. Vrid spärren 2 moturs till läget för att låsa batterifackets lock. När laserstrålarna under drift blinkar i långsam takt är batterierna svaga. Mätverktyget kan efter första blinket användas ännu ca 8 timmar. Alla batterier ska bytas samtidigt. Använd en- dast batterier av samma fabrikat och med sam- ma kapacitet. f Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring. Punktlaser GPL 3 Professional Produktnummer 3 601 K66 1.. Arbetsområde 30 m Nivelleringsnoggrannhet ± 0,3 mm/m Typiskt självnivellerings- område längs – längdaxeln – tväraxeln ± 5° ± 3° Nivelleringstid typisk <4 s Driftstemperatur –10 °C ... +50 °C Lagringstemperatur –20 °C ... +70 °C Relativ luftfuktighet max. 90 % Laserklass

Lasertyp 635 nm, <1 mW Stativfäste 1/4" Batterier 3x1,5VLR6(AA) Batterikapacitet ca 24 h Vikt enligt EPTA-Procedure 01/2003 0,25 kg Mått 104 x 80 x 40 mm Kapslingsklass IP 5X Kontrollera mätverktygets produktnummer som finns på typskylten, handelsbeteckningarna för enskilda mät-verktyg kan variera.Seriennumret 7 på typskylten identiferar mätverktyget entydigt. OBJ_BUCH-807-002.book Page 61 Tuesday, September 30, 2008 1:13 PM62 | Svenska 1 609 929 S08 | (30.9.08) Bosch Power Tools Drift Driftstart f Skydda mätverktyget mot väta och direkt solljus. f Utsätt inte mätverktyget för extrema tem- peraturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverktygets pre- cision påverkas menligt. f Undvik att utsätta mätverktyget för kraftiga stötar. Efter kraftig yttre påverkan ska mätverktygets noggrannhet kontrolleras inn- an arbetet fortsättes (se ”Nivelleringsnog- grannhet”). f Koppla från mätverktyget före transport. Vid frånkoppling låses pendelenheten, efter- som risk finns att den i annat fall skadas vid kraftiga rörelser. In- och urkoppling För inkoppling av mätverktyget skjut strömstäl- laren Till/Från 4 uppåt tills ”I” visas på ström- ställaren. Mätverktyget sänder genast efter inkoppling en laserstråle var ur utloppsöpp- ningarna 1. f Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avstånd. För frånkoppling av mätverktyget skjut ström- ställaren Till/Från 4 nedåt tills ”0” visas på strömställaren. Vid frånkoppling låses pendelen- heten. Frånslagsautomatikens inställning Normalt kopplas mätverktyget automatiskt från 20 minuter efter inkoppling. Denna frånslagsautomatik kan kopplas om från 20 minuter till 8 timmar. Slå på mätverktyget, sedan genast från och inom 4 sekunder åter på. För bekräftelse av ändring blinkar alla laserstrå- lar 2 sekunder i snabb takt efter andra tillslaget. f Lämna inte påkopplat mätverktyg utan upp- sikt, stäng alltid av mätverktyget efter av- slutat arbete. Risk finns att andra personer bländas av laserstrålen. Vid nästa inkoppling av mätverktyget är från- slagsautomatiken åter inställd på 20 min. Användning med nivelleringsautomatik Ställ upp mätverktyget på en vågrät, stadig yta el- ler spänn fast det på hållaren 8 eller stativet 18. Efter inkoppling kompenserar nivelleringsauto- matiken automatiskt ojämnheter inom självni- velleringsområdet på ±5° (längdaxeln) resp. ± 3° (tväraxeln). Nivelleringen är avslutad när la- serpunkterna inte längre rör sig. Om en automatisk nivellering inte är möjlig, t.ex. i fall av att mätverktygets uppställningsyta avvi- ker mer än 5° resp. 3° från horisontalplanet blinkar laserstrålarna i snabb takt. Ställ i detta fall upp mätverktyget vågrätt och avvakta självni- velleringen. Så fort mätverktyget ligger inom självnivelleringsområdet på ± 5° resp. ±3° lyser laserstrålarna åter kontinuerligt. Vid vibrationer och lägesförändringar under användning efternivelleras mätverktyget auto- matiskt. Kontrollera efter nivelleringen laser- strålarnas läge i relation till referenspunkter för att undvika fel som kan uppstå om mätverktyget förskjuts. Nivelleringsnoggrannhet Noggrannhetsinverkan Det största inflytandet utövar omgivningstempe- raturen. Speciellt temperaturdifferenser från marken uppåt kan avlänka laserstrålen. Eftersom temperaturskiktningen är störst i när- heten av golvet ska mätverktyget helst monteras på ett stativ och ställas upp i centrum på arbets- ytan. Förutom yttre påverkan kan även verktygsspe- cifika inflytanden (som t.ex. fall eller häftiga stö- tar) leda till avvikelser. Kontrollera därför mät- verktygets noggrannhet innan arbetet påbörjas. Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service. OBJ_BUCH-807-002.book Page 62 Tuesday, September 30, 2008 1:13 PMSvenska | 63 Bosch Power Tools 1 609 929 S08 | (30.9.08) Kontroll av vågrät nivelleringsnoggrannhet För kontroll behövs en fri mätsträcka på 20 m på stadigt underlag mellan två väggar A och B. – Montera mätverktyget nära väggen A på ett fäste resp. stativ eller ställ upp det på en sta- dig och plan yta. Koppla på mätverktyget. – Rikta den vågräta laserstrålen mot den när- belägna väggen A och låt mätverktyget nivel- leras. Märk upp laserpunktens mitt på väg- gen (punkt I). – Vrid nu mätverktyget 180°, låt det nivelleras och märk ut laserstrålens punktcentrum på motsatta väggen B (punkt II). – Placera mätverktyget – utan att vrida det – nära väggen B, koppla på och låt verktyget nivelleras. – Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserstrålens punktcentrum står exakt mot tidigare utmärkt punkt II på väggen B. – Vrid mätverktyget 180° utan att förändra höj- den. Låt det nivelleras och märk ut laserstrå- lens punktcentrum på väggen A (punkt III). Kontrollera att punkten III ligger så långt möj- ligt lodrätt över resp. under punkten I. – Differensen d mellan de båda punkterna I och III på väggen A anger mätverktygets fak- tiska höjdavvikelse. På mätsträckan som omfattar 2 x 20 m = 40 m får avvikelsen uppgå till högst: 40 m x ± 0,3 mm/m = ± 12 mm. Differensen d mellan punkterna I och III får vara högst 12 mm. Kontroll av lodrät nivelleringsnoggrannhet För kontroll behövs en fri mätsträcka på fast underlag på ett avstånd om ca 5 m mellan golv och tak. – Rita upp ett rakt streck i taket. – Montera mätverktyget på hållaren eller ett stativ. Koppla på mätverktyget och vrid det så att den undre lodstrålen kan ses på golvet.

5 m OBJ_BUCH-807-002.book Page 63 Tuesday, September 30, 2008 1:13 PM64 | Svenska 1 609 929 S08 | (30.9.08) Bosch Power Tools – Positionera mätverktyget så att den övre lod- strålen står mot strecket i taket. Låt mätverk- tyget nivelleras. Märk upp laserpunktens mitt på strecket i taket (punkt I). Märk dessutom upp den undre laserpunktens mitt på golvet (punkt II). – Vrid nu mätverktyget 180°. Positionera verk- tyget så att den undre laserpunktens mitt lig- ger mot den märkta punkten II och den övre laserpunkten mot strecket i taket. Låt mät- verktyget nivelleras. Märk upp den övre laser- punktens mitt på strecket i taket (punkt III). – Differensen d mellan de båda märkta punk- terna I och III i taket anger mätverktygets fak- tiska avvikelse från lodlinjen. På mätsträckan som omfattar 2 x 5 m = 10 m får avvikelsen uppgå till högst: 10 m x ± 0,3 mm/m = ± 3 mm. Differensen d mellan punkterna I och III får vara högst 3 mm. Arbetsanvisningar f Använd alltid laserpunktens centrum för märkning. Laserpunktens storlek förändras i relation till avståndet. Infästning med hållare För infästning av mätverktyget på hållaren 8 vrid fast hållarens låsskruv 9 i 1/4"-stativgängfästet 6 på mätverktyget. För vridning av mätverktyget på hållaren lossa lätt skruven 9. – Vrid mätverktyget på hållaren 8 åt sidan eller bakåt tills undre lodstrålen blir synlig. – Vrid mätverktyget på hållaren 8 för att med den vågräta laserstrålen projicera höjder. Med hjälp av hållaren 8 kan mätverktyget fästas på följande sätt: – Montera hållaren 8 i 1/4"-stativgängfästet 13 på stativet 18 eller ett gängse kamerastativ. För infästning på ett gängse byggstativ an- vänd 5/8"-stativgängfästet 14. – På stål kan hållaren 8 fästas med magneterna

– På inrednings- och träväggar kan hållaren 8 fästas med skruvar. Stick in skruvar med en längd om minst 50 mm genom hållarens skruvhål 10. – På rör eller liknande föremål kan hållaren 8 fästas med en gängse rem som dras genom remgejden 11. Användning med stativ (tillbehör) Stativet 18 är ett stabilt och i höjdläge inställ- bart mätunderlag. Sätt upp mätverktyget med stativfästet 6 på stativets 1/4"-gänga och dra fast stativets låsskruv. Användning med mätplatta (tillbehör) Med hjälp av mätplattan 15 kan lasermarkeringen projiceras mot golvet resp laserhöjden mot väg- gen. Med nollfältet och skalan kan avvikelsen mot önskad höjd mätas och åter inmärkas på annat ställe. Härvid utgår den exakta inställningen av mätverktyget för den höjd som ska projiceras. Mätplattan 15 har en reflexbeläggning för bättre siktbarhet av laserstrålen på längre avstånd eller vid kraftigt solsken. Denna ljusförstärkning kan endast urskiljas när blicken riktas parallellt med laserstrålen mot mätplattan. Lasersiktglasögon (tillbehör) Lasersiktglasögonen filtrerar bort omgivnings- ljuset. Härvid verkar laserns röda ljus klarare. f Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen för- bättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. f Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglas- ögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att upp- fatta färg.

OBJ_BUCH-807-002.book Page 64 Tuesday, September 30, 2008 1:13 PMSvenska | 65 Bosch Power Tools 1 609 929 S08 | (30.9.08) Underhåll och service Underhåll och rengöring Lagra och transportera mätverktyget endast i det skyddsfodral som medlevererats. Se till att mätverktyget alltid hålls rent. Mätverktyget får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel. Rengör regelbundet speciellt ytorna kring la- serns utloppsöppning och se till ludd avlägsnas. Om i mätverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör repa- ration utföras av auktoriserad serviceverkstad för Bosch elverktyg. Var vänlig ange vid förfrågningar och reservdels- beställningar produktnummer som består av 10 siffror och som finns på mätverktygets typ- skylt. För reparation ska mätverktyget skickas in i skyddsfodralet 16. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande re- paration och underhåll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Mätverktyg, tillbehör och förpackning ska om- händertas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte mätverktyg i hushålls- avfall! Enligt europeiska direktivet 2002/96/EG för kasserade elek- triska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas se- parat och på miljövänligt sätt lämnas in för åter- vinning. Sekundär-/primärbatterier: Förbrukade batterier får inte slängas i hushålls- avfall och inte heller i eld eller vatten. Batterier- na ska samlas för återvinning eller omhändertas på miljövänligt sätt. Endast för EU-länder: Defekta eller förbrukade batterier måste enligt direktivet 91/157/EEG omhändertas för återvin- ning. Ändringar förbehålles. OBJ_BUCH-807-002.book Page 65 Tuesday, September 30, 2008 1:13 PM66 | Norsk 1 609 929 S08 | (30.9.08) Bosch Power Tools
