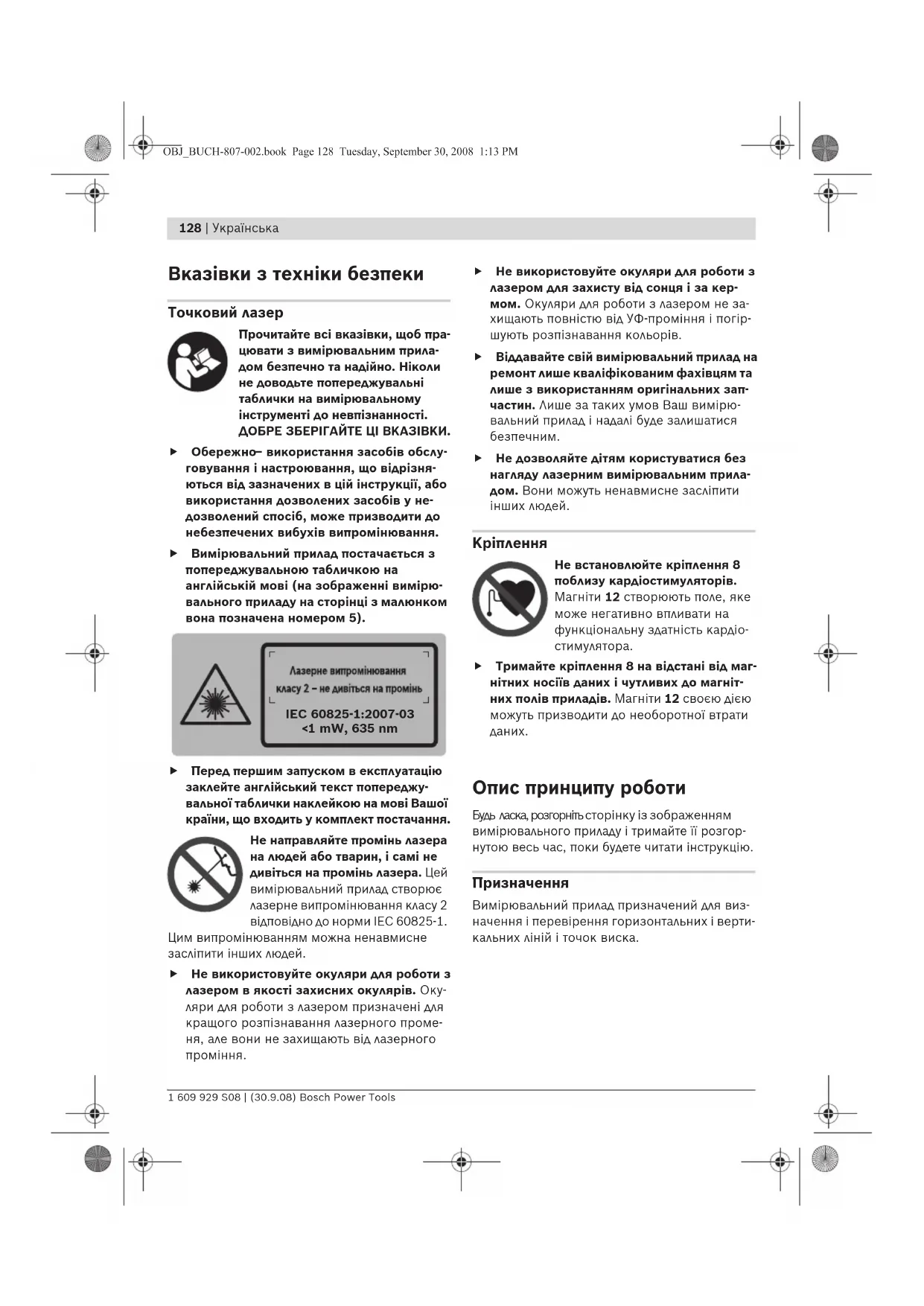

Вказівки з техніки безпеки Точковий лазер Прочитайте всі вказівки, щоб пра- цювати з вимірювальним прила- дом безпечно та надійно. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ. f Обережно – використання засобів обслу- говування і настроювання, що відрізня- ються від зазначених в цій інструкції, або використання дозволених засобів у не- дозволений спосіб, може призводити до небезпечених вибухів випромінювання. f Вимірювальний прилад постачається з попереджувальною табличкою на англійській мові (на зображенні вимірю- вального приладу на сторінці з малюнком вона позначена номером 5). f Перед першим запуском в експлуатацію заклейте англійський текст попереджу- вальної таблички наклейкою на мові Вашої країни, що входить у комплект постачання. Не направляйте промінь лазера на людей або тварин, і самі не дивіться на промінь лазера. Цей вимірювальний прилад створює лазерне випромінювання класу 2 відповідно до норми IEC 60825-1. Цим випромінюванням можна ненавмисне засліпити інших людей. f Не використовуйте окуляри для роботи з лазером в якості захисних окулярів. Оку- ляри для роботи з лазером призначені для кращого розпізнавання лазерного проме- ня, але вони не захищають від лазерного

f Не використовуйте окуляри для роботи з лазером для захисту від сонця і за кер- мом. Окуляри для роботи з лазером не за- хищають повністю від УФ-проміння і погір- шують розпізнавання кольорів. f Віддавайте свій вимірювальний прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних зап- частин. Лише за таких умов Ваш вимірю- вальний прилад і надалі буде залишатися

f Не дозволяйте дітям користуватися без нагляду лазерним вимірювальним прила- дом. Вони можуть ненавмисне засліпити інших людей.

Не встановлюйте кріплення 8 поблизу кардіостимуляторів. Магніти 12 створюють поле, яке може негативно впливати на функціональну здатність кардіо- стимулятора. f Тримайте кріплення 8 на відстані від маг- нітних носіїв даних і чутливих до магніт- них полів приладів. Магніти 12 своєю дією можуть призводити до необоротної втрати

Опис принципу роботи Будь ласка, розгорніть сторінку із зображенням вимірювального приладу і тримайте її розгор- нутою весь час, поки будете читати інструкцію. Призначення Вимірювальний прилад призначений для виз- начення і перевірення горизонтальних і верти- кальних ліній і точок виска.

1 mW, 635 nm OBJ_BUCH-807-002.book Page 128 Tuesday, September 30, 2008 1:13 PMУкраїнська | 129 Bosch Power Tools 1 609 929 S08 | (30.9.08) Технічні дані Зображені компоненти Нумерація зображених компонентів посила- ється на зображення вимірювального приладу на сторінці з малюнком. 1 Вихідний отвір для лазерного променя 2 Фіксатор секції для батарейок 3 Кришка секції для батарейок 4 Вимикач 5 Попереджувальна табличка для роботи з

6 Гніздо під штатив 1/4" 7 Серійний номер 8 Кріплення 9 Фіксуючий гвинт кріплення 10 Отвори під гвинти в кріпленні 11 Вушко для ременя 12 Магніти 13 Гніздо під штатив 1/4" на кріпленні 14 Гніздо під штатив 5/8" на кріпленні 15 Вимірювальний шаблон з ніжкою* 16 Захисна сумка 17 Окуляри для роботи з лазером* 18 Штатив* *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Встромляння/заміна батарейок Для вимірювального приладу рекомендується використовувати виключно лужно-марганцеві

Щоб відкрити кришку секції для батарейок 3, поверніть фіксатор 2 за стрілкою годинника в положення і зніміть кришку. Встроміть додані батарейки. Слідкуйте при цьому за правильним розташуванням полюсів, як це показано всередині секції для батарейок. Точковий лазер GPL 3 Professional Товарний номер 3 601 K66 1.. Робочий діапазон 30 м Точність нівелювання ±0,3 мм/м Діапазон автоматичного нівелювання, типовий,

– поздовжньої осі – поперечної осі ± 5° ± 3° Тривалість нівелювання,

<4 с Робоча температура –10 °C ... +50 °C Температура зберігання –20 °C ... +70 °C Відносна вологість повітря макс. 90 % Клас лазера

635 нм, <1 мВт Гніздо під штатив 1/4"

3x1,5ВLR6(AA) Робочий ресурс, прибл. 24 год. Вага відповідно до EPTA -Procedure 01/2003 0,25 кг

104 x 80 x 40 мм Ступінь захисту IP 5X Будь ласка, зважайте на товарний номер, що зазна-чений на заводській табличці Вашого вимірюваль-ного приладу, адже торговельні назви окремих при-ладів можуть розрізнятися.Для точної ідентифікації вимірювального приладу на заводській табличці позначений серійний номер 7. OBJ_BUCH-807-002.book Page 129 Tuesday, September 30, 2008 1:13 PM130 | Українська 1 609 929 S08 | (30.9.08) Bosch Power Tools Надіньте кришку секції для батарейок знизу на корпус і притисніть її вгорі. Поверніть фікса- тор 2 проти стрілки годинника в положення , щоб зафіксувати кришку секції для батарейок. Якщо під час роботи лазерні промені повільно мигають, це значить, що сідають батарейки. Після того, як лазерні промені розпочали мигати, вимірювальний прилад може працю- вати ще прибл. 8 год. Завжди міняйте одночасно всі батарейки. Ви- користовуйте лише батарейки одного вироб- ника і однакової ємності. f Виймайте батарейки, якщо Ви тривалий час не будете користуватися вимірюваль- ним приладом. При тривалому зберіганні батарейки можуть кородувати і самороз-

Експлуатація Початок роботи f Захищайте вимірювальний прилад від вологи і сонячних промeнів. f Не допускайте впливу на вимірювальний прилад екстремальних температур та температурних перепадів. Зокрема, не залишайте його на тривалий час в машині. Якщо вимірювальний прилад зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу. f Уникайте сильних поштовхів та падіння вимірювального приладу. Після сильних зовнішніх дій на вимірювальний прилад перед подальшою роботою з приладом обов’язково перевірте точність роботи приладу (див. «Точність нівелювання»). f Під час транспортування вимірювального приладу вимикайте його. При вимкненні приладу маятниковий вузол блокується, щоб запобігти пошкодженню внаслідок сильних поштовхів. Вмикання/вимикання Щоб увімкнути вимірювальний прилад, по- суньте вимикач 4 угору, щоб на вимикачі стало видно символ «I». Відразу після вмикання вимірювальний прилад випромінює з вихідних отворів 1 по одному лазерному променю. f Не спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані. Щоб вимкнути вимірювальний прилад, по- суньте вимикач 4 униз, щоб на вимикачі стало видно символ «0». При вимкненні маятнико- вий вузол блокується. Настроювання автоматичного вимикання Стандартно вимірювальний прилад вими- кається автоматично через 20 хвил. після увімкнення. Автоматичне вимкнення можна змінити з 20 хвил. на 8 год. Для цього увімкніть вимірю- вальний прилад, після цього відразу вимкніть його і знову увімкніть протягом 4 с. В знак підтвердження зміни всі лазерні промені швидко мигають після повторного увімкнення протягом 2 с. f Не залишайте увімкнутий вимірювальний прилад без догляду, після закінчення ро- боти вимикайте вимірювальний прилад. Інші особи можуть бути засліплені лазерним

При наступному увімкненні автоматичне вимкнення знову настроєне на 20 хвил. Робота у режимі автоматичного нівелювання Встановіть вимірювальний прилад на тверду горизонтальну поверхню, закріпіть його на кріпленні 8 або на штативі 18. Після ввімкнення функція автоматичного ніве- лювання автоматично вирівнює нерівності в межах діапазону автоматичного нівелювання ± 5° (поздовжня вісь)/±3° (поперечна вісь). Нівелювання закінчене, якщо лазерні точки більше не рухаються. Якщо автоматичне нівелювання не можливе, напр., якщо поверхня, на якій встановлений вимірювальний прилад, відрізняється від горизонталі більше ніж на 5° або 3°, лазерні промені швидко мигають. В такому разі вста- новіть вимірювальний прилад в горизонтальне OBJ_BUCH-807-002.book Page 130 Tuesday, September 30, 2008 1:13 PMУкраїнська | 131 Bosch Power Tools 1 609 929 S08 | (30.9.08) положення і зачекайте, поки не буде здійснене автоматичне нівелювання. Після повернення вимірювального приладу в діапазон автома- тичного нівелювання ±5° або ± 3° лазерні промені знову безперервно світяться. При струсах та змінах положення протягом експлуатації вимірювальний прилад знову автоматично нівелюється. Після нівелювання перевірте положення лазерних променів сто- совно реперних точок, щоб запобігти помил- кам в результаті зсування вимірювального

Точність нівелювання Фактори, що впливають на точність Найбільший вплив справляє температура зов- нішнього середовища. Особливо температурні коливання, що спостерігаються в міру відда- лення від ґрунту, можуть спричиняти відхи- лення лазерного променя. Оскільки температурні коливання є найбільши- ми близько до ґрунту, Вам необхідно за можли- вістю монтувати вимірювальний прилад на звичайному штативі і встановлювати його посередині робочого майданчика. Крім зовнішніх факторів, також і фактори, що полягають у самому приладі (напр., падіння або сильні поштовхи), можуть спричиняти відхилення. З цієї причини треба кожний раз перед початком роботи перевіряти точність вимірювального приладу. Якщо при одній з перевірок вимірювальний прилад перевищить максимально допустиме відхилення, його треба віднести в майстерню Bosch для перевірки. Перевірка точності горизонтального нівелювання Для перевірки Вам на твердому ґрунті потріб- на вільна вимірювальна ділянка довжиною 20 м між двома стінами A і B. – Встановіть вимірювальний прилад коло стіни A на кріпленні або на штативі або поставте його на тверду, рівну поверхню. Увімкніть вимірювальний прилад. – Спрямуйте горизонтальний лазерний про- мінь на ближчу стіну А та дайте вимірюваль- ному приладу самонівелюватися. Позначте середину лазерної точки на стіні (точка I). – Поверніть вимірювальний прилад на 180°, дайте йому нівелюватися і позначте сере- дину лазерного променя на протилежній стіні В (точка II). – Розташуйте вимірювальний прилад

повертаючи його, – коло стіни B, увімкніть його та дайте йому нівелюватися. – Вирівняйте вимірювальний прилад по висоті таким чином (за допомогою штатива або підмостивши що-небудь під нього), щоб середина лазерного променя точно попа- дала на позначену на стіні В точку II.

OBJ_BUCH-807-002.book Page 131 Tuesday, September 30, 2008 1:13 PM132 | Українська 1 609 929 S08 | (30.9.08) Bosch Power Tools – Не міняючи висоти, поверніть вимірюваль- ний прилад на 180°. Дайте йому нівелюва- тися і позначте середину лазерного проме- ня на стіні А (точка III). Слідкуйте за тим, щоб точка III знаходилася якомога рівніше над або під точкою I. – Відстань d між двома позначеними на стіні А точками I і III – це фактичне відхилення вимірювального приладу по висоті. На відстані 2 x 20 м = 40 м допускається роз- біжність максимум: 40 м x ±0,3 мм/м = ± 12 мм. Тобто різниця d між точками I і III не повинна перебільшувати 12 мм. Перевірка точності вертикального нівелювання Для перевірки Вам на твердому ґрунті потріб- на вільна вимірювальна ділянка висотою прибл. 5 м між підлогою і стелею. – Накресліть рівну лінію на стелі. – Монтуйте вимірювальний прилад на кріпленні або на штативі. Увімкніть вимірю- вальний прилад і поверніть його так, щоб нижній прямовисний промінь було видно на підлозі. – Розташуйте вимірювальний прилад таким чином, щоб верхній прямовисний промінь попадав на стелю. Дайте вимірювальному приладу самонівелюватися. Позначте середину верхньої лазерної точки на лінії на стелі (точка I). Позначте, крім того, середину нижньої лазерної точки на підлозі (точка II). – Поверніть вимірювальний прилад на 180°. Розташуйте його таким чином, щоб нижня лазерна точка знаходилася на раніше поз- наченій точці II, а верхня лазерна точка

на лінії на стелі. Дайте вимірювальному приладу самонівелюватися. Позначте сере- дину верхньої лазерної точки на лінії на стелі (точка III). – Відстань d між двома позначеними на стелі точками I і III – це фактичне відхилення вимірювального приладу від вертикалі. На відстані 2 x 5 м = 10 м допускається роз- біжність максимум: 10 м x ±0,3 мм/м = ± 3мм. Тобто різниця d між точками I і III не повинна перебільшувати 3 мм.

OBJ_BUCH-807-002.book Page 132 Tuesday, September 30, 2008 1:13 PMУкраїнська | 133 Bosch Power Tools 1 609 929 S08 | (30.9.08) Вказівки щодо роботи f Для позначення завжди використовуйте середину лазерної точки. Розмір лазерної точки міняється в залежності від відстані. Монтаж на кріпленні Для закріплення вимірювального приладу на кріпленні 8 затягніть фіксуючий гвинт 9 кріплення в гнізді під штатив 1/4" 6 на вимірю- вальному приладі. Щоб повернути вимірю- вальний прилад на кріпленні, трохи відпустіть гвинт 9. – Щоб видно було нижній прямовисний про- мінь, поверніть вимірювальний прилад на кріпленні 8 вбік або назад. – Щоб перенести висоту за допомогою гори- зонтального лазерного променя, повер- тайте вимірювальний прилад на кріпленні 8. Завдяки кріпленню 8 у Вас такі можливості закріплення вимірювального приладу: – Монтуйте кріплення 8 гніздом під штатив 1/4" 13 на штативі 18 або на звичайному фотоштативі. Для встановлення на звичай- ний будівельний штатив користуйтеся гніздом під штатив 5/8" 14. – На металі кріплення 8 можна закріпити за допомогою магнітів 12. – На гіпсокартонних плитах і дерев'яних сті- нах кріплення 8 можна закріпити за допо- могою гвинтів. Для цього встроміть гвинти довжиною мін. 50 мм в отвори під гвинти 10 на кріпленні. – На трубах та подібному кріплення 8 можна закріпити за допомогою звичайного реме- ня, що протягується у вушко для ременя 11. Робота зі штативом (приладдя) Штатив 18 забезпечує стабільну підставку для вимірювання, висоту якої можна регулювати. Поставте вимірювальний прилад гніздом під штатив 6 на різьбу 1/4" штатива і затисніть його фіксуючим гвинтом штатива. Роботи з вимірювальним шаблоном

За допомогою вимірювального шаблона 15 Ви можете переносити лазерну позначку на під- логу або висоту лазера на стіну. Користуючись нулем і шкалою, Ви можете ви- мірювати відстань до бажаної висоти і перено- сити її в інше місце. Завдяки цьому не треба точно настроювати вимірювальний прилад на висоту, що переноситься. Вимірювальний шаблон 15 має дзеркальне покриття, що покращує видимість лазерного променя на великій відстані і при сильному сонці. Більша яскравість помітна лише тоді, коли Ви дивитеся на вимірювальний шаблон паралельно до лазерного променя. Окуляри для роботи з лазером (приладдя) Окуляри для роботи з лазером відфільтрову- ють світло зовнішнього середовища. Завдяки цьому червоне світло лазера здається для очей

f Не використовуйте окуляри для роботи з лазером в якості захисних окулярів. Оку- ляри для роботи з лазером призначені для кращого розпізнавання лазерного проме- ня, але вони не захищають від лазерного

f Не використовуйте окуляри для роботи з лазером для захисту від сонця і за кер- мом. Окуляри для роботи з лазером не за- хищають повністю від УФ-проміння і погір- шують розпізнавання кольорів. OBJ_BUCH-807-002.book Page 133 Tuesday, September 30, 2008 1:13 PM134 | Українська 1 609 929 S08 | (30.9.08) Bosch Power Tools Технічне обслуговування і

Технічне обслуговування і очищення Зберігайте і переносьте вимірювальний при- лад лише в захисній сумці, яка іде в комплекті. Завжди тримайте вимірювальний прилад в

Не занурюйте вимірювальний прилад у воду або інші рідини. Витирайте забруднення вологою, м’якою ган- чіркою. Не користуйтеся мийними засобами і розчинниками. Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок. Якщо, незважаючи на ретельну технологію ви- готовлення і перевірки, вимірювальний при- лад все-таки вийде з ладу, ремонт дозволяєть- ся виконувати лише в авторизованій сервісній майстерні електроприладів Bosch. При будь-яких запитаннях і замовленні запчас- тин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці вимірювального приладу. Надсилайте вимірювальний прилад на ремонт в захисній сумці 16. Cервіснa мaйcтepня i обслуговування клiєнтiв В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і техніч- ного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчас- тин можна знайти за адресою: www.bosch-pt.com Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосуван- ня і налагодження продуктів і приладдя до них.

Бош Сервіс Центр Електроінструментів вул. Крайня, 1, 02660, Київ-60 Тел.: +38 (044) 5 12 03 75 Тел.: +38 (044) 5 12 04 46 Тел.: +38 (044) 5 12 05 91 Факс: +38 (044) 5 12 04 46 E-Mail: service@bosch.com.ua Адреса Регіональних гарантійних сервісніх майстерень зазначена в Національному гарантійному талоні.

Вимірювальні прилади, приладдя і упаковку треба здавати на екологічно чисту повторну

Лише для країн ЄС: Не викидайте вимірювальні при- лади в побутове сміття! Відповідно до європейської ди- рективи 2002/96/EG про відпра- цьовані електро-і електронні прилади і її перетворення в на- ціональному законодавстві вимірювальні при- лади, що вийшли з вживання, повинні здава- тися окремо і утилізуватися екологічно чистим

Акумулятори/батарейки: Не викидайте акумулятори/батарейки в побу- тове сміття, не кидайте їх у вогонь або воду. Акумулятори/батарейки повинні здаватися окремо на повторну переробку або видаля- тися іншим екологічно чистим способом. Лише для країн ЄС: Відповідно до директиви 91/157/EWG пошкод- жені або відпрацьовані акумулятори/батарей- ки повинні здаватися на повторну переробку. Можливі зміни. OBJ_BUCH-807-002.book Page 134 Tuesday, September 30, 2008 1:13 PMRomână | 135 Bosch Power Tools 1 609 929 S08 | (30.9.08)
