HASZNÁLATI ÚTMUTATÓ GPL 3 BOSCH

Biztonsági előírások Pontlézer A mérőműszerrel végzett munkák veszélymentes és biztonságos vég- rehajtásához minden előírást gon- dosan végig kell olvasni. Sohase tegye felismerhetetlenné a mérő- műszeren elhelyezett figyelmeztető táblákat. KÉRJÜK GONDOSAN ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. f Vigyázat – ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet. f A mérőműszer egy angol nyelvű figyel- meztető táblával kerül szállításra (a képes oldalon a mérőműszer rajzán a 5 számmal van jelölve). f Ragassza át az angol nyelvű figyelmeztető táblát az első üzembe helyezés előtt a készülékkel szállított megfelelő nyelvű öntapadó címkével. Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele a lézersugárba. Ez a mérőműszer az IEC 60825-1 szabványban meg- adottaknak megfelelő 2. lézerosz- tályú lézersugárzást bocsát ki. Ezzel el lehet vakítani más személyeket. f Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső sze- müveg a lézersugár felismerésének meg- könnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben. f Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultra- ibolya sugárzással szemben és csökkenti a színfelismerési képességet. f A mérőműszert csak szakképzett személy- zet csak eredeti pótalkatrészek felhasz- nálásával javíthatja. Ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon. f Ne hagyja, hogy gyerekek a lézersugárral felszerelt mérőműszert felügyelet nélkül használják. Ezzel akaratlanul elvakíthat más személyeket. Tartó Ne vigye a 8 tartót pacemakerek közelébe. A 12 mágnesek egy mágneses mezőt hoznak létre, amely hatással lehet a pace- makerek működésére. f Tartsa távol a 8 tartót a mágneses adat- hordozóktól és mágneses mezőkre érzékeny készülékektől. A 12 mágnesek hatása visszafordíthatalan adatveszteségek- hez vezethet. A működés leírása Kérjük hajtsa ki a Kezelési Utasításnak a mérő- műszer képét tartalmazó kihajtható lapját, miközben a Kezelési Utasítást olvassa. Rendeltetésszerű használat A mérőműszer vízszintes és függőleges vonalak és iránypontok meghatározására és ellenőrzésére szolgál.

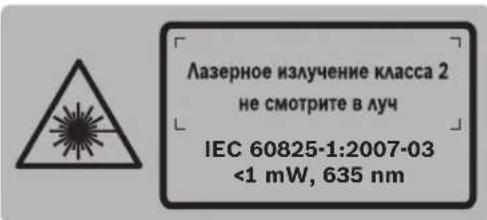

1 mW, 635 nm OBJ_BUCH-807-002.book Page 113 Tuesday, September 30, 2008 1:13 PM114 | Magyar 1 609 929 S08 | (30.9.08) Bosch Power Tools Műszaki adatok Az ábrázolásra kerülő komponensek Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik. 1 Lézersugárzás kilépési nyilás 2 Az elemtartó fiók fedelének reteszelése 3 Az elemtartó fedele 4 Be-/kikapcsoló 5 Lézer figyelmeztető tábla 6 1/4"-os műszerállványcsatlakozó 7 Gyártási szám 8 Tartó 9 A tartó rögzítőcsavarja 10 A tartó csavarfuratai 11 Hevedervezetés 12 Mágnesek 13 1/4" műszerállvány csatlakozó a tartón 14 5/8" műszerállvány csatlakozó a tartón 15 Mérőlap lábbal* 16 Védőtáska 17 Lézerpont kereső szemüveg* 18 Tartóállvány* *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Összeszerelés Elemek behelyezése/kicserélése A mérőműszer üzemeltetéséhez alkáli-mangán- elemeket használatát javasoljuk. A 3 elemfiókfedél kinyitásához forgassa el a 2 reteszelést az óramutató járásával egyező irány- ban a helyzetbe és húzza le az elemfiók- fedelet. Tegye be a készülékkel szállított eleme- ket. Ügyeljen az elemfiók belső oldalán ábrázolt helyes polarítás betartására. Tegye fel az elemfiókfedelet alul a házra, majd felül nyomja be. Forgassa el a 2 reteszelést az óramutató járásával ellenkező irányba a hely- zetbe, hogy ezzel reteszelje az elemfiókfedelet. Ha a lézersugarak üzem közben lassú ütemben villognak, az elemek már gyengék. A mérő- műszert az első villogás után még kb. 8 órát lehet üzemeltetni. Mindig valamennyi elemet egyszerre cserélje ki. Csak egyazon gyártó cégtől származó és azanos kapacitású elemeket használjon. f Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek egy hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek. Pontlézer GPL 3 Professional Cikkszám 3 601 K66 1.. Munkaterület 30 m Szintezési pontosság ± 0,3 mm/m Jellemző önszintezési tartomány a következő tengely mentén – hosszirányú tengely – keresztirányú tengely ± 5° ± 3° Jellemző szintezési idő <4 s Üzemi hőmérséklet –10 °C ... +50 °C Tárolási hőmérséklet –20 °C ... +70 °C A levegő megengedett legmagasabb nedvesség- tartalma 90 % Lézerosztály

Lézertípus 635 nm, <1 mW Műszerállványcsatlakozó 1/4" Elemek 3x1,5VLR6(AA) Üzemidő kb. 24 óra Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint 0,25 kg Méretek 104 x 80 x 40 mm Védettségi osztály IP 5X Kérem ügyeljen a mérőműszer helyes cikkszámára, egyes mérőműszereknek több különböző kereskedelmi megnevezése is lehet.Az ön mérőműszere a típustáblán található 7 gyártási számmal egyértelműen azonosítható. OBJ_BUCH-807-002.book Page 114 Tuesday, September 30, 2008 1:13 PMMagyar | 115 Bosch Power Tools 1 609 929 S08 | (30.9.08) Üzemeltetés Üzembevétel f Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától. f Ne tegye ki a mérőműszert extrém hőmér- sékleteknek vagy hőmérsékletingadozások- nak. Például ne hagyja hosszabb ideig a mérőműszert egy autóban. Nagyobb hőmér- sékletingadozások után hagyja a mérő- műszert temperálódni, mielőtt azt ismét üzembe venné. Extrém hőmérsékletek vagy hőmérséklet ingadozások befolyásolhatják a mérőműszer mérési pontosságát. f Ügyeljen arra, hogy a mérőműszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek. Ha a mérőmű- szert erős külső hatás érte, a munka folyta- tása előtt ellenőrizze annak pontosságát (lásd „Szintezési pontosság”). f Mindig kapcsolja ki a mérőműszert, ha azt szállítja. A kikapcsoláskor az inga egység reteszelésre kerül, mivel azt másképp az erős mozgás megrongálhatja. Be- és kikapcsolás A mérőműszer bekapcsolásához tolja el a 4 be-/kikapcsolót felfelé, amíg a kapcsolón meg nem jelenik a „I” kijelzés. A mérőműszer a be- kapcsolása után azonnal megkezdi a lézersugár kibocsátását a 1 kilépő nyílásokból. f Sohase irányítsa a lézersugarat személyek- re vagy állatokra, és sohase nézzen bele közvetlenül, – még nagyobb távolságból sem – a lézersugárba. A mérőműszer kikapcsolásához tolja el a 4 be-/kikapcsolót lefelé, amíg a kapcsolón meg nem jelenik a „0” kijelzés. Az ingás egység kikapcsoláskor reteszelésre kerül. A kikapcsolási automatika beállítása A mérőműszer 20 perc üzemidő elteltével auto- matikusan kikapcsol. Ezt a kikapcsolási automatikát 20 percről át lehet állítani 8 órára. Ehhez kapcsolja be a mérő- műszert, majd azonnal ismét kapcsolja ki, és ezután 4 másodpercen belül kapcsolja ismét be. A változás visszaigazolására a második bekap- csolás után valamennyi lézersugár 2 másod- percen át gyorsan villog. f Sohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat után mindig kapcsolja ki a mérőműszert. A lézersugár más személyeket elvakíthat. A mérőműszer bekapcsolása után a kikapcsolási automatika ismét 20 percre van beállítva. Munkavégzés a szintezési automatikával Tegye a mérőműszert egy vízszintes, szilárd alapra, rögzítse a 8 tartóra vagy egy 18 három- lábú műszerállványra. A szintezési automatika a bekapcsolás után az egyenetlenségeket egy ±5° önszintezési tarto- mányon belül (hossztengely), illetve egy ± 3° önszintezési tartományon belül (keresztirányú tengely) automatikusan kiegyenlíti. A szintezés befejeződött, mihelyt a lézerpontok mozdulat- lanul maradnak. Ha az automatikus szintezést nem lehet végre- hajtani, például mert a mérőműszer alapfelülete több mint 5°-kal, illetve 3°-kal eltér a vízszin- testől, a lézersugarak gyors ütemben villognak. Ebben az esetben állítsa fel vízszintesen a mérő- műszert, és várja meg az önszintezés végrehaj- tását. Mihelyt a mérőműszer a ± 5°, illetve ± 3° önszintezési tartományon belülre kerül, a lézer- sugarak ismét folyamatosan világítani kezdenek. Ha a berendezés helyzete üzem közben megvál- tozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszin- tezést. A megismételt önszintezés után ellenőrizze a lézersugaraknak a referenciapon- tokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer eltolódása következtében fellépő hibás méréseket. OBJ_BUCH-807-002.book Page 115 Tuesday, September 30, 2008 1:13 PM116 | Magyar 1 609 929 S08 | (30.9.08) Bosch Power Tools Szintezési pontosság A pontosságot befolyásoló hatások A pontosságra a környezeti hőmérséklet van a legnagyobb hatással. A lézersugarat különösen a talajtól felfelé, függőleges irányban fennálló hőmérsékletkülönbségek tudják eltéríteni. Mivel a levegő hőmérséklettől függő rétegeződése a talaj közelében a legnagyobb, a mérőműszert lehetőleg egy a kereskedelemben kapható háromlábú műszerállványra szerelje fel és állítsa fel a munkaterület közepén. A külső hatásokon kívül a berendezésen belüli hatások is okozhatnak a méréseknél eltéréseket (mint például a műszer leesése vagy erős ütések). Ezért a mérőműszer pontosságát minden munkakezdés előtt ellenőrizni kell. Ha az eltérés legalább egy ellenőrzési folyamat- nál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszol- gálattal a mérőműszert. A vízszintes szintezési pontosság ellenőrzése Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 20 m-es szabad mérési szakaszra van szükség. – Szerelje fel a mérőműszert az „ A” fal közelében egy tartóra, illetve egy háromlábú műszerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert. – Irányítsa a vízszintes lézersugarat a közelebbi „A” falra, majd várja meg, amíg a mérőműszer végrehajtja az önszintezést. Jelölje meg a falon a lézerpont közepét (I pont). – Forgassa el a mérőműszert 180°-kal, várja meg, amíg befejeződik az automatikus szin- tezés, és jelölje fel a lézersugár pontjának közepét a szembenfekvő „B” falon (II pont). – Úgy helyeze el a mérőműszert – anélkül, hogy azt elfordítaná – hogy minél közelebb legyen a „B” falhoz, kapcsolja be a mérő- műszert és várja meg az automatikus szin- tezés befejeződését. – Állítsa be úgy a mérőműszer magasságát (a háromlábú műszerállvány segítségével vagy szükség esetén a berendezés alá helyezett lapokkal), hogy a lézersugár pontjá- nak közepe pontosan a „B” falon előzőleg bejelölt II pontra essen.

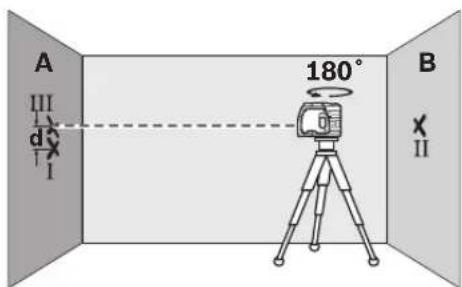

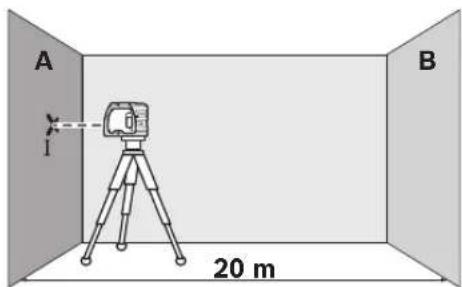

OBJ_BUCH-807-002.book Page 116 Tuesday, September 30, 2008 1:13 PMMagyar | 117 Bosch Power Tools 1 609 929 S08 | (30.9.08) – Fordítsa el a mérőműszert 180°-kal, anélkül hogy megváltoztatná a magasságát. Várja meg, amíg befejeződik az automatikus szin- tezés, és jelölje fel a lézersugár pontjának közepét az „A” falon (III pont). Ügyeljen arra, hogy a III pont lehetőleg függőelegesen az I pont alatt, illetve felett legyen. – A falon bejelölt két pont (I és III) közötti d különbség megadja a mérőműszer által okozott tényleges magassági eltérést. Egy 2 x 20 m = 40 m mérési szakaszon az eltérés legnagyobb megengedett értéke: 40 m x ± 0,3 mm/m = ± 12 mm. A d különbségnek így az I és III pont között legfeljebb a 12 mm értéket szabad elérnie. A függőleges szintezési pontosság ellenőrzése Az ellenrzéshez egy szilárd padló feletti, kb. 5 m-es szabad mérési szakaszra van szükség a padló és a mennyezet között. – Húzzon egy egyenes vonalat a mennyezeten. – Szerelje fel a mérőműszert a tartóra vagy egy háromlábú műszerállványra Kapcsolja be a mérőműszert és forgassa el úgy, hogy az alsó függőleges sugár a padlón látható legyen. – Állítsa úgy be a mérőműszert, hogy a felső függőleges lézersugár a mennyezetre fel- rajzolt vonalra essen. Várja meg, amíg a mérőműszer végrehajtja az automatikus szin- tezést. Jelölje meg a mennyezeten a vonalon a felső lézerpont közepét (I pont). Ezen kívül jelölje meg a padlón az alsó lézerpont közepét (II pont). – Forgassa el a mérőműszert 180°-kal. Állítsa be úgy a mérőműszert, hogy az alsó lézerpont közepe a már megjelölt II pontra essen és a felső lézerpont a mennyezetre rajzolt vona- lon legyen. Várja meg, amíg a mérőműszer végrehajtja az automatikus szintezést. Jelölje meg a mennyezeten a vonalon a felső lézer- pont közepét (III pont). – A mennyezeten bejelölt két pont (I és III) közötti d különbség megadja a mérőműszer által okozott, a függőlegestől való tényleges eltérést. Egy 2 x 5 m = 10 m mérési szakaszon az eltérés legnagyobb megengedett értéke: 10 m x ± 0,3 mm/m = ± 3 mm. A d különbségnek így az I és III pont között legfeljebb a 3 mm értéket szabad elérnie.

OBJ_BUCH-807-002.book Page 117 Tuesday, September 30, 2008 1:13 PM118 | Magyar 1 609 929 S08 | (30.9.08) Bosch Power Tools Munkavégzési tanácsok f A jelöléshez mindig csak a lézerpont középpontját használja. A lézerpont méretei a távolsággal változnak. Rögzítés a tartóval A mérőműszernek a 8 tartóra való rögzítéséhez csavarja bele a tartó 9 rögzítőcsavarját a mérő- műszeren található 6 1/4"-es műszerállvány- csatlakozóba. A mérőműszernek a tartón való elforgatásához lazítsa kissé ki a 9 csavart. – Forgassa el a mérőműszert a 8 tartón oldalra, vagy hátra, hogy láthatóvá váljon az alsó függőleges sugár. – Fordítsa el a mérőműszert a 8 tartón, hogy a vízszintes lézerdugárral magasságokat tudjon átvinni. A 8 tartó segítségével a következő lehetőségek állnak rendelkezésre a mérőműszer rögzítésére: – Szerelje fel a 8 tartót a 13 1/4"-es műszeráll- ványcsatlakozóval a 18 háromlábú műszeráll- ványra vagy egy a kereskedelemben szok- ványosan kapható fényképezőállványra. Egy a kereskedelemben szokványosan kapható háromlábú építkezési műszerállványra való felerősítéshez használja a 14 5/8"-os műszerállványcsatlakozót. – A 8 tartót a 12 mágnesekkel acélal- katrészekre lehet erősíteni. – A 8 tartót a száraz építési falakra vagy fafalakra csavarokkal lehet felerősíteni. Ehhez dugjon keresztül legalább 50 mm hos- szúságú csavarokat a tartó 10 csavarfuratain. – A 8 tartót egy a kereskedelemben szokványo- san kapható hevederrel csövekre és hasonló alkatrészekre lehet erősítani, a hevedert ehhez keresztül kell fűzni a 11 heveder- vezetésen. Munkavégzés a háromlábú műszerállvánnyal (külön tartozék) Egy 18 háromlábú műszerállvány egy szilárd, beállítható magasságú mérési alapot nyújt. Tegye fel a mérőműszert a 6 műszerállvűny 1/4"- os menetére és a műszerállvány rögzítőcsa- varjával rögzítse. Munkavégzés a mérőlappal (külön tartozék) A 15 mérőlap segítségével a lézersugarat át lehet vinni a padlóra (talajra), illetve a lézer magasságát egy falra. A nulla mező és a skála segítségével meg lehet mérni a kívánt magasságtól való eltérést és ezt át lehet vinni egy másik helyre. Így nincs szükség arra, hogy a mérőműszert pontosan beállítsa az átvitelre kerülő magasságra. A 15 mérőlap egy visszaverő réteggel van ellátva, amelynek segítségével a lézersugarat nagyobb távolságokban, illetve erős napfény esetén is jobban fel lehet ismerni. A fényerő növekedése csak akkor ismerhető fel, ha a lézersugárral párhuzamos irányban néz a mérőlapra. Lézerpont kereső szemüveg (külön tartozék) A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal a lézer piros fénypontja világosab- ban, jobban kiválik a környezetből. f Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső sze- müveg a lézersugár felismerésének meg- könnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben. f Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultra- ibolya sugárzással szemben és csökkenti a színfelismerési képességet. OBJ_BUCH-807-002.book Page 118 Tuesday, September 30, 2008 1:13 PMMagyar | 119 Bosch Power Tools 1 609 929 S08 | (30.9.08) Karbantartás és szerviz Karbantartás és tisztítás A mérőműszert csak az azzal együtt szállított védőtáskában tárolja és szállítsa. Tartsa mindig tisztán a mérőműszert. Ne merítse vízbe vagy más folyadékokba a mérő- szerszámot. A szennyeződéseket egy nedves, puha kendővel törölje le. Ne használjon tisztító- vagy oldósze- reket. Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak. Ha a mérőszerszám a gondos gyártási és ellenőr- zési eljárás ellenére egyszer mégis meghibásod- na, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a mérőműszer típustábláján található 10-jegyű rendelési számot. Ha javításra van szükség, a 16 védőtáskába cso- magolva küldje be a mérőműszert. Vevőszolgálat és tanácsadás A vevőszolgálat a terméke javításával és karban- tartásával, valamint a pótalkatrészekkel kapcso- latos kérdésekre szívesen válaszol. A tartalékal- katrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a termékek és tartozékok vásárlásá- val, alkalmazásával és beállításával kapcsolatos kérdései vannak. Magyar Robert Bosch Kft 1103 Budapest Gyömrői út. 120 Tel.: +36 (01) 431-3835 Fax: +36 (01) 431-3888 Eltávolítás A mérőműszereket, a tartozékokat és a cso- magolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Csak az EU-tagországok számára: Ne dobja ki a mérőműszereket a háztartási szemétbe! A használt villamos és elektroni- kus berendezésekre vonatkozó 2002/96/EK sz. Európai Irány- elvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszá- mokat külön össze kell gyűjteni és a környezet- védelmi szempontból megfelelő újra felhasz- nálásra le kell adni. Akkumulátorok/elemek: Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tűzbe, vagy vízbe. Az akku- mulátorokat/elemeket össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előí- rásoknak megfelelően kell azokat a hulladékba eltávolítani. Csak az EU-tagországok számára: A 91/157/EGK irányelv értelmében a meghibáso- dott vagy elhasznált akkumulátorokat/elemeket újrafelhasználásra kell leadni. A változtatások joga fenntartva. OBJ_BUCH-807-002.book Page 119 Tuesday, September 30, 2008 1:13 PM120 | Русский 1 609 929 S08 | (30.9.08) Bosch Power Tools
