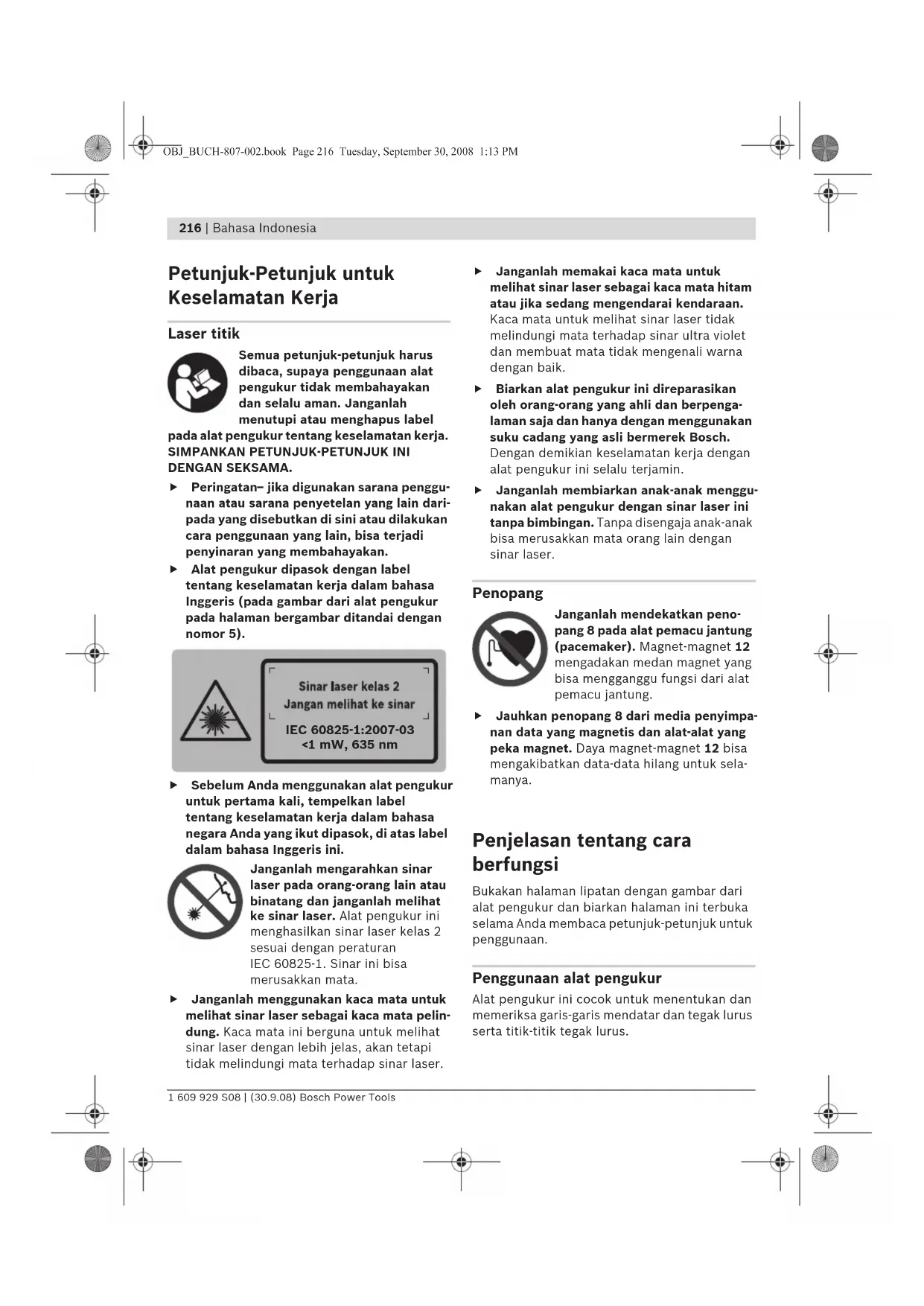

Petunjuk-Petunjuk untuk Keselamatan Kerja Laser titik Semua petunjuk-petunjuk harus dibaca, supaya penggunaan alat pengukur tidak membahayakan dan selalu aman. Janganlah menutupi atau menghapus label pada alat pengukur tentang keselamatan kerja.

SIMPANKAN PETUNJUK-PETUNJUK INI

DENGAN SEKSAMA. f Peringatan – jika digunakan sarana penggu- naan atau sarana penyetelan yang lain dari- pada yang disebutkan di sini atau dilakukan cara penggunaan yang lain, bisa terjadi penyinaran yang membahayakan. f Alat pengukur dipasok dengan label tentang keselamatan kerja dalam bahasa Inggeris (pada gambar dari alat pengukur pada halaman bergambar ditandai dengan nomor 5). f Sebelum Anda menggunakan alat pengukur untuk pertama kali, tempelkan label tentang keselamatan kerja dalam bahasa negara Anda yang ikut dipasok, di atas label dalam bahasa Inggeris ini. Janganlah mengarahkan sinar laser pada orang-orang lain atau binatang dan janganlah melihat ke sinar laser. Alat pengukur ini menghasilkan sinar laser kelas 2 sesuai dengan peraturan IEC 60825-1. Sinar ini bisa merusakkan mata. f Janganlah menggunakan kaca mata untuk melihat sinar laser sebagai kaca mata pelin- dung. Kaca mata ini berguna untuk melihat sinar laser dengan lebih jelas, akan tetapi tidak melindungi mata terhadap sinar laser. f Janganlah memakai kaca mata untuk melihat sinar laser sebagai kaca mata hitam atau jika sedang mengendarai kendaraan. Kaca mata untuk melihat sinar laser tidak melindungi mata terhadap sinar ultra violet dan membuat mata tidak mengenali warna dengan baik. f Biarkan alat pengukur ini direparasikan oleh orang-orang yang ahli dan berpenga- laman saja dan hanya dengan menggunakan suku cadang yang asli bermerek Bosch. Dengan demikian keselamatan kerja dengan alat pengukur ini selalu terjamin. f Janganlah membiarkan anak-anak menggu- nakan alat pengukur dengan sinar laser ini tanpa bimbingan. Tanpa disengaja anak-anak bisa merusakkan mata orang lain dengan sinar laser. Penopang Janganlah mendekatkan peno- pang 8 pada alat pemacu jantung (pacemaker). Magnet-magnet 12 mengadakan medan magnet yang bisa mengganggu fungsi dari alat pemacu jantung. f Jauhkan penopang 8 dari media penyimpa- nan data yang magnetis dan alat-alat yang peka magnet. Daya magnet-magnet 12 bisa mengakibatkan data-data hilang untuk sela- manya. Penjelasan tentang cara berfungsi Bukakan halaman lipatan dengan gambar dari alat pengukur dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan. Penggunaan alat pengukur Alat pengukur ini cocok untuk menentukan dan memeriksa garis-garis mendatar dan tegak lurus serta titik-titik tegak lurus.

1 mW, 635 nm OBJ_BUCH-807-002.book Page 216 Tuesday, September 30, 2008 1:13 PMBahasa Indonesia | 217 Bosch Power Tools 1 609 929 S08 | (30.9.08) Data teknis Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian alat pengukur pada gambar sesuai dengan gambar alat pengu- kur pada halaman bergambar. 1 Lubang pengedar sinar laser 2 Penguncian tutup kotak baterai 3 Tutup kotak baterai 4 Tombol untuk menghidupkan dan mematikan 5 Label keselamatan kerja dengan laser 6 Ulir untuk tripod 1/4" 7 Nomor model 8 Penopang 9 Baut pengunci penopang 10 Lubang-lubang penyekrupan penopang 11 Pemegang tali pengikat 12 Magnet-magnet 13 Ulir untuk tripod 1/4" pada penopang 14 Ulir untuk tripod 5/8" pada penopang 15 Pelat ukur dengan kaki* 16 Tas pelindung 17 Kaca mata untuk melihat sinar laser* 18 Tripod* *Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar dari alat pengukur. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch. Cara memasang Memasang/mengganti baterai Untuk menjalankan alat pengukur ini dianjurkan penggunaan baterai-baterai mangan-alkali. Untuk membuka tutup kotak baterai 3, putarkan penguncian tutup kotak baterai 2 dalam arah jalannya jarum jam pada kedudukan dan tarikkan tutup kotak baterai sampai lepas. Pasangkan baterai-baterai yang ikut dipasok. Perhatikan positip dan negatip dari baterai, sesuai dengan gambar dalam kotak baterai. Laser titik GPL 3 Professional Nomor model 3 601 K66 1.. Jarak pengukuran hingga 30 m Ketelitian pengukuran ± 0,3 mm/m Batas penyetelan otomatis khusus pada – sumbu memanjang – sumbu melintang ± 5° ± 3° Waktu penyetelan khusus <4 s Suhu kerja –10 °C ... +50 °C Suhu penyimpanan –20 °C ... +70 °C Kelembaban udara relatif maks. 90 % Kelas laser

Jenis laser 635 nm, <1 mW Ulir untuk tripod 1/4" Baterai 3x1,5VLR6(AA) Kemampuan baterai kira-kira 24 h Berat sesuai dengan EPTA-Procedure 01/2003 0,25 kg Ukuran 104 x 80 x 40 mm Jenis keamanan IP 5X Perhatikanlah nomor model yang tercantum pada label tipe alat pengukur Anda, karena nama dagang dari beberapa alat pengukur bisa berbeda.Anda bisa mengidentifikasikan alat pengukur Anda dengan pasti, dengan nomor seri 7 pada label tipe. OBJ_BUCH-807-002.book Page 217 Tuesday, September 30, 2008 1:13 PM218 | Bahasa Indonesia 1 609 929 S08 | (30.9.08) Bosch Power Tools Pasangkan tutup kotak baterai di sebelah bawah dari rumahan dan kemudian tekankannya ke atas. Putarkan penguncian 2 dalam arah yang berla- wanan dengan jalannya jarum jam pada kedu- dukan , untuk mengunci tutup kotak baterai. Jika selama penggunaan alat, sinar laser berke- dip-kedip perlahan-lahan, daya baterai kurang. Alat pengukur setelah berkedip-kedip untuk per- tama kalinya masih bisa digunakan kira-kira 8 jam. Gantikanlah selalu semua baterai sekaligus. Gu- nakanlah baterai-baterai yang sama mereknya dan dengan kapasitas yang sama. f Keluarkanlah baterai-baterai dari alat peng- ukur, jika alat pengukur tidak digunakan untuk waktu yang lama. Jika baterai disim- pan untuk waktu yang lama, baterai bisa berkorosi dan mengosong sendiri. Penggunaan Cara penggunaan f Lindungilah alat pengukur terhadap cairan dan sinar matahari yang langsung. f Jagalah supaya alat pengukur tidak terkena suhu yang luar biasa atau perubahan suhu yang luar biasa. Misalnya, janganlah mening- galkan alat pengukur untuk waktu yang lama di dalam mobil. Jika ada perubahan suhu yang besar, biarkan alat pengukur mencapai suhu yang merata dahulu sebelum Anda mulai menggunakannya. Pada suhu yang luar biasa atau jika ada perubahan suhu yang luar biasa, ketelitian pengukuran alat pengukur bisa terganggu. f Jagalah supaya alat pengukur tidak terbentur atau terjatuh. Jika alat pengukur terkena daya yang besar dari luar, sebelum melanjutkan penggunaan alat pengukur, lakukanlah selalu pemeriksaan ketelitian pengukuran (lihat „Ketelitian pengukuran“). f Sebelum mengangkut alat pengukur, mati- kan dahulu alat pengukur. Jika alat pengu- kur dimatikan, unit penimbang terkunci, karena unit penimbang ini bisa rusak jika terkena goncangan. Menghidupkan/mematikan Untuk menghidupkan alat pengukur, dorongkan tombol untuk menghidupkan dan mematikan 4 ke atas, sehingga pada tombol tampil „I“. Segera setelah alat pengukur dihidupkan, alat pengukur mengedarkan masing-masing satu sinar laser dari lubang-lubang pengedar sinar laser 1. f Janganlah mengarahkan sinar laser pada orang-orang lain atau binatang dan janganlah melihat ke sinar laser, juga tidak dari jarak jauh. Untuk mematikan alat pengukur, dorongkan tombol untuk menghidupkan dan mematikan 4 ke bawah, sehingga pada tombol tampil „0“. Jika alat pengukur dimatikan, unit penimbang terkunci. Menyetel pemadaman otomatis Pada penyetelan standar, alat pengukur padam secara otomatis 20 menit setelah dihidupkan. Jangka waktu pemadaman otomatis ini bisa dirubah, dari 20 menit menjadi 8 jam. Untuk melakukannya, hidupkan alat pengukur, lalu matikan segera dan dalam waktu 4 detik dihidupkan kembali. Sebagai konfirmasi semua sinar laser-sinar laser berkedip-kedip selama 2 detik secara cepat setelah alat pengukur dihidupkan untuk kedua kalinya. f Janganlah meninggalkan alat pengukur yang hidup tanpa pengawasan dan matikan se- gera alat pengukur setelah penggunaannya. Sinar laser bisa merusakkan mata dari orang- orang lain. Jika alat pengukur dihidupkan berikut kalinya, pemadaman otomatis tersetelkan lagi pada 20 menit. OBJ_BUCH-807-002.book Page 218 Tuesday, September 30, 2008 1:13 PMBahasa Indonesia | 219 Bosch Power Tools 1 609 929 S08 | (30.9.08) Bekerja dengan penyetelan otomatis Pasangkan alat pengukur pada alas yang datar dan keras, kencangkan pada penopang 8 atau tripod 18. Setelah dihidupkan, penyetelan otomatis secara otomatis menyeimbangkan ketidak rataan dalam batas-batas penyetelan otomatis sebesar ± 5° (sumbu memanjang) atau ±3° (sumbu melintang). Penyetelan rampung, jika titik-titik laser tidak bergerak lagi. Jika penyetelan otomatis tidak bisa berfungsi, misalnya jika alas keberadaan alat pengukur ber- beda lebih dari 5° atau 3° dari garis mendatar, sinar laser-sinar laser berkedip-kedip secara ce- pat. Dalam hal ini, letakkan alat pengukur secara datar dan tunggu sampai dilakukan penyetelan otomatis. Segera setelah alat pengukur berada dalam batas-batas penyetelan otomatis sebesar ±5° atau ±3°, sinar-sinar laser menyala menetap. Jika selama penggunaan, alat pengukur digon- cangkan atau dipindahkan, alat pengukur mela- kukan penyetelan otomatis. Setelah penyetelan ini, periksalah posisi dari sinar laser-sinar laser terhadap titik-titik patokan, untuk menghindar- kan terjadinya kesalahan yang diakibatkan karena alat pengukur dipindahkan. Ketelitian pengukuran Pengaruh terhadap ketelitian Pengaruh terbesar terhadap ketelitian berasal dari suhu lingkungan sekeliling. Khususnya per- bedaan suhu dari bumi ke atas bisa mempenga- ruhi sinar laser. Berhubung perbedaan dari lapisan-lapisan suhu di dekat tanah paling besar, alat pengukur sebi- sanya dipasangkan pada tripod yang bisa dibeli secara lazim, dan dipasangkan di tengah medan kerja. Selain pengaruh dari luar, pengaruh khusus dari alat sendiri (misalnya jika jatuh atau kena bentu- ran yang kuat) bisa mengakibatkan ketidak tepa- tan. Oleh sebab itu, periksalah selalu ketepatan pengukuran dari alat pengukur setiap kali sebe- lum menggunakannya. Jika pada pemeriksaan ketelitian ternyata hasil pengukuran alat pengukur tidak tepat dan mele- bihi ambang batas maksimal, biarkan alat peng- ukur direparasikan oleh Service Center Bosch. Memeriksa ketelitian pengukuran mendatar Untuk melakukan pemeriksaan ini, dibutuhkan jarak yang kosong sepanjang 20 m pada alas yang keras di antara dua dinding A dan B. – Pasangkan alat pengukur di dekat dinding A pada penopang atau pada satu tripod, atau letakkannya pada alas yang keras dan rata. Hidupkan alat pengukur. – Bidikkan sinar laser yang mendatar pada dinding A yang berada di dekat dan biarkan alat pengukur melakukan penyetelan otomatis. Tandai tengah-tengah dari titik laser pada dinding (titik I). – Putarkan alat pengukur sebanyak 180°, biarkan alat pengukur melakukan penyetelan otomatis, dan tandai titik tengah dari sinar laser pada dinding B di seberang (titik II).

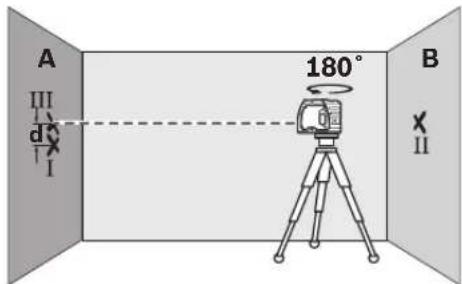

180˚ OBJ_BUCH-807-002.book Page 219 Tuesday, September 30, 2008 1:13 PM220 | Bahasa Indonesia 1 609 929 S08 | (30.9.08) Bosch Power Tools – Pindahkan alat pengukur – tanpa memutar- kannya – ke dekat dinding B, hidupkan alat pengukur dan biarkan alat pengukur melaku- kan penyetelan otomatis. – Setelkan ketinggian alat pengukur sedemi- kian (dengan menggunakan tripod atau jika perlu dengan ganjelan), sehingga titik tengah dari sinar laser mengena persis pada titik II pada dinding B yang ditandakan sebelumnya. – Putarkan alat pengukur sebesar 180°, tanpa merubah ketinggiannya. Biarkan alat pengukur melakukan penyetelan otomatis dan tandai titik tengah dari sinar laser pada dinding A (titik III). Perhatikanlah supaya titik III berada secara setegak lurus mungkin di atas atau di bawah titik I. – Selisih d di antara kedua titik-titik I dan III yang ditandakan pada dinding A adalah selisih ketinggian yang sebenarnya dari alat pengukur. Pada jarak pengukuran sebesar 2 x 20 m = 40 m selisih maksimal yang diizinkan adalah: 40 m x ± 0,3 mm/m = ± 12 mm. Dengan demikian selisih d di antara titik-titik I dan III yang diizinkan adalah maksimal 12 mm. Memeriksa ketelitian pengukuran tegak lurus Untuk melakukan pemeriksaan ini, dibutuhkan jarak yang kosong pada alas yang keras dengan jarak sebesar kira-kira 5 m di antara lantai dan langit-langit. – Gambarkan satu garis yang lurus pada langit- langit. – Pasangkan alat pengukur pada penopang atau pada satu tripod. Hidupkan alat pengukur dan putarkannya sedemikian, sehingga sinar tegak lurus sebelah bawah terlihat pada lantai. – Setelkan alat pengukur sedemikian, sehingga sinar tegak lurus sebelah atas mengena pada garis lurus pada langit-langit. Biarkan alat pengukur melakukan penyetelan otomatis. Tandai tengah-tengah dari titik laser sebelah atas pada garis lurus pada langit-langit (titik I). Selain itu, tandai tengah-tengah dari titik laser sebelah bawah pada lantai (titik II). – Putarkan alat pengukur sebesar 180°. Setel- kan alat pengukur sedemikian, sehingga tengah-tengah dari titik laser sebelah bawah terkena pada titik II yang ditandai sebelumnya dan titik laser sebelah atas terkena pada garis lurus pada langit-langit. Biarkan alat pengukur

OBJ_BUCH-807-002.book Page 220 Tuesday, September 30, 2008 1:13 PMBahasa Indonesia | 221 Bosch Power Tools 1 609 929 S08 | (30.9.08) melakukan penyetelan otomatis. Tandai tengah-tengah dari titik laser sebelah atas pada garis lurus pada langit-langit (titik III). – Selisih d di antara kedua titik-titik I dan III yang ditandakan pada langit-langit adalah seli- sih tegak lurus sebenarnya dari alat pengukur. Pada jarak pengukuran sebesar 2 x 5 m = 10 m selisih maksimal yang diizinkan adalah: 10 m x ± 0,3 mm/m = ± 3 mm. Dengan demikian selisih d di antara titik-titik I dan III yang diizinkan adalah maksimal 3 mm. Petunjuk-petunjuk untuk pemakaian f Berilah selalu tanda hanya pada tengah- tengah dari titik laser. Besarnya titik laser berubah sesuai dengan perubahan jarak. Mengencangkan dengan penopang Untuk mengencangkan alat pengukur pada pe- nopang 8, putarkan baut pengunci 9 dari peno- pang dalam ulir untuk tripod 1/4" 6 pada alat pengukur sampai kencang. Untuk memutar alat pengukur pada penopang, kendorkan sedikit baut pengunci 9. – Putarkan alat pengukur pada penopang 8 ke samping atau ke belakang, untuk menampil- kan sinar tegak lurus sebelah bawah. – Putarkan alat pengukur pada penopang 8, untuk memindahkan ketinggian dengan sinar laser mendatar. Dengan menggunakan penopang 8 Anda bisa mengencangkan alat pengukur dengan cara sebagai berikut: – Pasangkan penopang 8 dengan ulir untuk tri- pod 1/4" 13 pada satu tripod 18 atau pada tripod tustel yang lazim bisa dibeli. Untuk mengencangkan pada tripod untuk konstruksi bangunan, gunakan ulir untuk tripod 5/8" 14. – Pada benda-benda dari baja, penopang 8 bisa dikencangkan dengan magnet-magnet 12. – Pada dinding-dinding sekat atau kayu, peno- pang 8 bisa dikencangkan dengan sekrup-se- krup. Untuk melakukannya, masukkan sekrup dengan kepanjangan minimal 50 mm ke dalam lubang-lubang penyekrupan 10 dari penopang. – Pada pipa-pipa atau benda-benda sejenis pe- nopang 8 bisa dikencangkan dengan tali pengikat yang lazim bisa dibeli, yang dima- sukkan melalui pemegang tali pengikat 11. Mengukur dengan tripod (aksesori) Satu tripod 18 bisa menjadi alas untuk mengukur yang stabil dan ketinggiannya bisa dirubah. Pasangkan alat pengukur dengan ulir untuk tripod 6 pada ulir 1/4" dari tripod dan kencangkannya dengan baut pengunci dari tripod. Bekerja dengan pelat ukur (aksesori) Dengan bantuan pelat ukur 15 Anda bisa memindahkan tanda-tanda laser pada lantai atau ketinggian laser pada dinding. Dengan medan nol dan skala Anda bisa mengukurkan selisih terhadap ketinggian yang dikehendaki dan memindahkannya ke tempat lain. Dengan demikian Anda tidak harus menyetelkan ketinggian yang dipindahkan secara seksama pada alat pengukur. Pelat ukur 15 dilapisi dengan lapisan yang memantulkan, yang membuat sinar laser pada jarak yang jauh atau jika matahari bersinar terang terlihat lebih jelas. Kecerahan ini hanya terlihat, jika Anda melihat pada pelat ukur sejajar dengan sinar laser. Kaca mata untuk melihat laser (aksesori) Kaca mata untuk melihat laser menyaring cahaya lingkungan. Dengan demikian sinar merah dari laser bagi mata kita tampak lebih cerah. f Janganlah menggunakan kaca mata untuk melihat sinar laser sebagai kaca mata pelindung. Kaca mata ini berguna untuk melihat sinar laser dengan lebih jelas, akan tetapi tidak melindungi mata terhadap sinar laser. f Janganlah memakai kaca mata untuk melihat sinar laser sebagai kaca mata hitam atau jika sedang mengendarai kendaraan. Kaca mata untuk melihat sinar laser tidak melindungi mata terhadap sinar ultra violet dan membuat mata tidak mengenali warna dengan baik. OBJ_BUCH-807-002.book Page 221 Tuesday, September 30, 2008 1:13 PM222 | Bahasa Indonesia 1 609 929 S08 | (30.9.08) Bosch Power Tools Rawatan dan servis Rawatan dan kebersihan Simpankan dan transportasikan alat pengukur hanya di dalam tas pelindung yang ikut dipasok. Jagalah supaya alat pengukur selalu bersih. Janganlah memasukkan alat pengukur ke dalam air atau cairan lainnya. Jika alat pengukur kotor, bersihkannya dengan lap yang lembab dan lunak. Janganlah menggu- nakan deterjen atau tiner. Bersihkanlah secara berkala, terutama permu- kaan pada lubang pengedar sinar laser, dan perhatikanlah apakah ada bulu yang mence- marinya. Jika pada suatu waktu alat pengukur ini tidak berfungsi meskipun telah diproduksikan dan diperiksa dengan seksama, reparasinya harus dilakukan oleh Service Center perkakas listrik Bosch yang resmi. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe alat pengukur. Jika alat pengukur harus direparasikan, kirim- kannya di dalam tas pelindung 16. Layanan pasca beli dan konsultasi bagi pelanggan Layanan pasca beli Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambar tiga dimensi dan informasi tentang suku cadang bisa Anda lihat di: www.bosch-pt.com Tim konsultan Bosch dengan senang hati membantu Anda pada pembelian, penggunaan dan penyetelan produk ini dan aksesorinya. Indonesia PT. Multi Tehaka Kawasan Industri Pulogadung Jalan Rawa Gelam III No. 2 Jakarta 13930 Indonesia Tel.: +62 (21) 4 60 12 28 Fax: +62 (21) 46 82 68 23 E-Mail: sales@multitehaka.co.id www.multitehaka.co.id Cara membuang Alat pengukur, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Aki/Baterai: Janganlah membuang aki/baterai ke dalam sampah rumah tangga, ke dalam api atau ke dalam air. Aki/baterai sebaiknya dikumpulkan, didaur ulangkan atau dibuang sesuai dengan upaya untuk melindungi lingkungan hidup. Perubahan adalah hak Bosch. OBJ_BUCH-807-002.book Page 222 Tuesday, September 30, 2008 1:13 PMTiøng Vi·t | 223 Bosch Power Tools 1 609 929 S08 | (30.9.08)
