| Type de produit | Niveau laser à points |
| Marque | Bosch |
| Modèle | GPL 3 |
| Zone de travail | 30 m |
| Précision de nivellement | ±0,3 mm/m |
| Plage de nivellement automatique | ±5° (axe longitudinal) / ±3° (axe transversal) |
| Temps de nivellement | <4 s |
| Classe laser | 2 (635 nm, <1 mW) |
| Alimentation | 3 piles LR6 (AA) 1,5 V |
| Autonomie | env. 24 h |
| Poids | 0,25 kg (selon EPTA 01/2003) |
| Dimensions | 104 x 80 x 40 mm |
| Indice de protection | IP 5X |
| Raccord trépied | 1/4" |
| Coupure automatique | Réglable (20 min ou 8 h) |
| Température d'utilisation | -10 °C à +50 °C |
| Température de stockage | -20 °C à +70 °C |
| Humidité relative max. | 90 % |
| Nettoyage | Chiffon doux et humide (pas de détergents) |
| Accessoires inclus | Étui de protection, lunettes de vision laser, fixation magnétique |
FOIRE AUX QUESTIONS - GPL 3 BOSCH
Questions des utilisateurs sur GPL 3 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Niveau laser au format PDF gratuitement ! Retrouvez votre notice GPL 3 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GPL 3 de la marque BOSCH.
MODE D'EMPLOI GPL 3 BOSCH

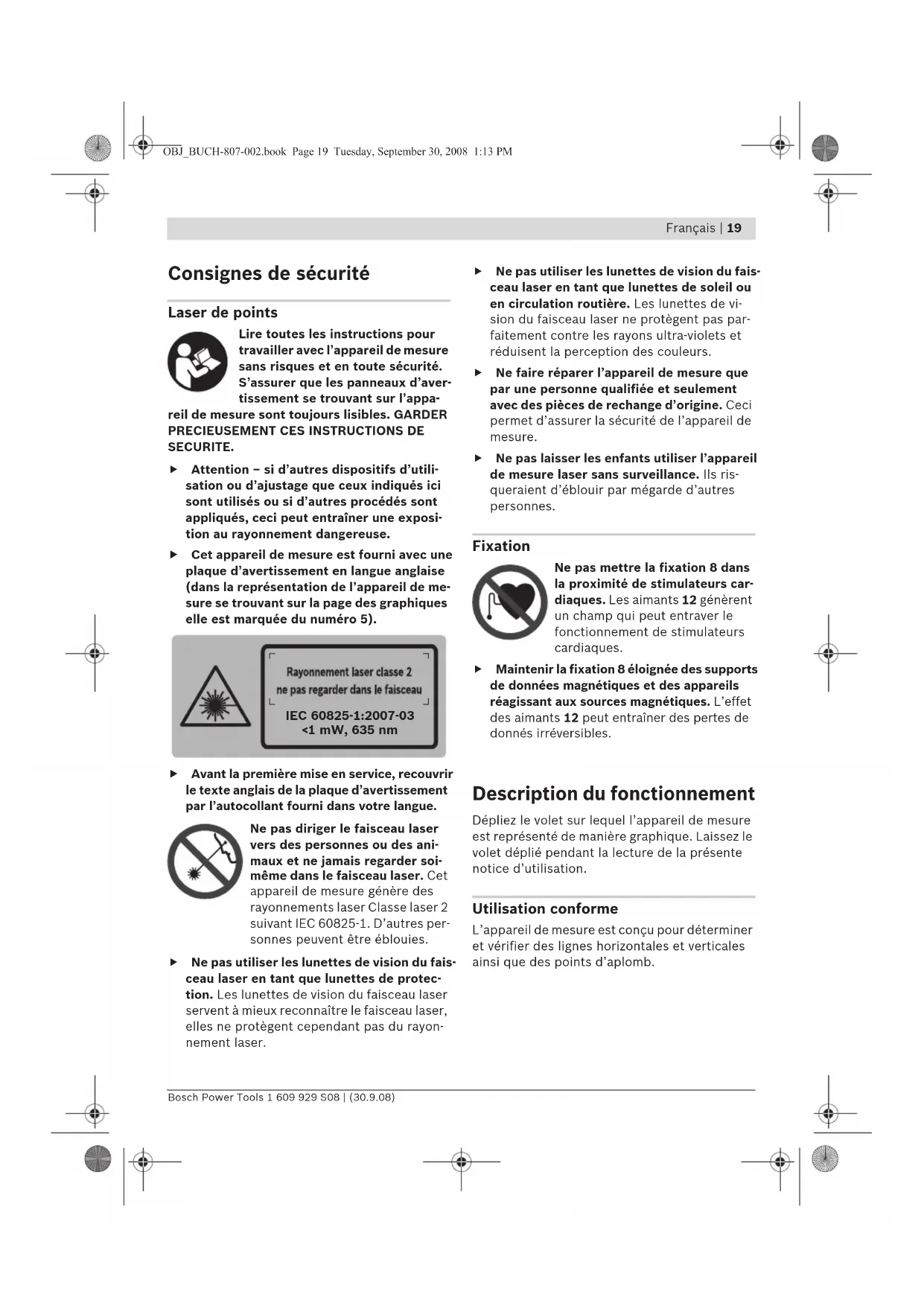

Consignes de sécurité
Laser de points

Lire toutes les instructions pour travailler avec l'appareil de mesure sans risques et en toute sécurité. S'assurer que les panneaux d'avertissement se trouvant sur l'appareil de mesure sont toujours lisibles. GARDER PRÉCIEUSEMENT CES INSTRUCTIONS DE SÉCURITÉ.
GARDER PRÉCIEUSEMENT CES INSTRUCTIONS DE SÉCURITÉ.
Attention - si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entraîner une exposition au rayonnement dangereuse. Cet appareil de mesure est fourni avec une plaque d'avertissement en langue anglaise (dans la représentation de l'appareil de mesure se trouvant sur la page des graphiques elle est marquée du numéro 5).

Rayonnement laser classe 2 ne pas regarder dans le faisceau
IEC 60825-1:2007-03 <1 mW, 635 nm
Avant la première mise en service, recouvrir le texte anglais de la plaque d'avertissement par l'autocollant fourni dans votre langue.

Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser. Cet appareil de mesure génère des rayonnements laser Classe laser 2 suivant IEC 60825-1. D'autres personnes peuvent être éblouies.
Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux reconnaître le faisceau laser, elles ne protègent cependant pas du rayonnement laser.
Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs. Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil de mesure. Ne pas laisser les enfants utiliser l'appareil de mesure laser sans surveillance. Ils risqueraient d'éblouir par mégarde d'autres personnes.
Fixation

Ne pas mettre la fixation 8 à proximité de stimulateurs cardiaques. Les aimants 12 génèrent un champ qui peut entraver le fonctionnement de stimulateurs cardiaques.
Maintenir la fixation 8 éloignée des supports de données magnétiques et des appareils réagissant aux sources magnétiques. L'effet des aimants 12 peut entraîner des pertes de produits irréversibles.
Description du fonctionnement
Dépliez le volet sur lequel l'appareil de mesure est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.
Utilisation conforme
L'appareil de mesure est conçu pour déterminer et vérifier des lignes horizontales et verticales ainsi que des points d'aplomb.


20 | Français
Caractéristiques techniques Éléments de l'appareil
| Laser de points GPL 3 | |
| Professional | |
| N° d'article | 3 601 K66 1.. |
| Zone de travail | 30 m |
| Précision de nivellement | ± 0,3 mm/m |
| Plage typique de nivellement automatique le long de- l'axe longitudinal | ± 5° |
| - l'axe transversal | ± 3° |
| Temps typique de nivellement | <4 s |
| Température de service | -10 °C ... +50 °C |
| Température de stockage | -20 °C ... +70 °C |
| Humidité relative de l'air max. | 90 % |
| Classe laser | 2 |
| Type de laser | 635 nm, <1 mW |
| Raccord de trépied | 1/4" |
| Piles | 3 x 1, 5 VL R 6 (A |
| Durée de service env. | 24 h |
| Poids suivant EPTA-Procedure 01/2003 | 0,25 kg |
| Dimensions | 104 x 80 x 40 mm |
| Type de protection | IP 5X |
Faire attention au numéro d'article se trouvant sur la plaque signalétique de l'appareil de mesure. Les désignations commerciales des différents appareils peuvent varier.
Pour permettre une identification précise de votre appareil de mesure, le numéro de série 7 est marqué sur la plaque signalétique.
La numérotation des éléments de l'appareil se réfère à la représentation de l'appareil de mesure sur la page graphique.
1 Orifice de sortie du faisceau laser 2 Blocage du couvercle du compartiment à piles 3 Couvercle du compartiment à piles 4 Interrupteur Marche/Arrêt 5 Plaque d'avertissement de laser 6 Raccord de trépied 1/4" 7 Numéro de série 8 Fixation 9 Vis de serrage de la fixation 10 Trous filetés de la fixation 11 Guidage de la bande 12 Aimants 13 Raccord de trépied 1/4" de la fixation 14 Raccord de trépied 5/8" de la fixation 15 Platine de mesure avec pied 16 Étui de protection 17 Lunettes de vision du faisceau laser 18 Trépied Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard. Vous trouvez les accessoires complets dans notre programme d'accessoires.
Montage
Mise en place/changement des piles
Pour le fonctionnement de l'appareil de mesure, nous recommandons d'utiliser des piles alcalines au manganèse.
Pour ouvrir le couvercle du compartiment à piles 3, tournez le blocage 2 en position dans le sens des aiguilles d'une montre et retirez le couvercle du compartiment à piles. Introduisez les piles fournies. Veillez à la bonne position des pôles qui doit correspondre à la figure se trouvant à l'intérieur du compartiment à piles.
Montez le couvercle du compartiment à piles en dessous sur le boîtier et poussez-le vers le haut. Tournez le blocage 2 en position dans le sens inverse des aiguilles d'une montre pour verrouiller le couvercle du compartiment à piles.
Si les faisceaux laser clignotent à un rythme lent pendant le service, c'est que les piles sont faibles. Après le premier clignotement, il est possible de continuer à utiliser l'appareil de mesure pendant 8 h env.
Toujours remplacer toutes les piles en même temps. N'utiliser que des piles de la même marque avec la même capacité.
Sortir les piles de l'appareil de mesure au cas où l'appareil ne serait pas utilisé pour une période assez longue. En cas de stockage long, les piles peuvent se corroder et se décharger.
Fonctionnement
Mise en service
Protéger l'appareil de mesure contre l'humidité, ne pas l'exposer aux rayons directs du soleil. Ne pas exposer l'appareil de mesure à des températures extrêmes ou à de forts changements de température. Ne le laissez pas traîner longtemps dans la voiture par exemple. En cas d'importants changements de température, laissez l'appareil de mesure prendre la température ambiante avant de le mettre en service. Des températures extrêmes ou de forts changements de température peuvent entraver la précision de l'appareil de mesure. Éviter les chocs ou les chutes de l'appareil de mesure. Lorsque l'appareil de mesure a été soumis à de fortes influences extérieures, toujours effectuer un contrôle de précision avant de continuer à travailler (voir « Précision de nivellement »). Éteignez l'appareil de mesure quand vous le transportez. Lorsque l'appareil est éteint, l'unité pendulaire se verrouille afin de prévenir son endommagement lors de mouvements forts.
Mise en marche / Arrêt
Pour mettre en marche l'appareil de mesure, poussez l'interrupteur Marche/Arrêt 4 vers le haut de sorte que « I » apparaisse sur l'interrupteur. Immédiatement après avoir été mis en marche, l'appareil de mesure envoie un faisceau laser à travers chaque orifice de sortie 1.
Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder dans le faisceau laser, même si vous êtes à grande distance de ce dernier.
Pour éteindre l'appareil de mesure, poussez l'interrupteur Marche/Arrêt 4 vers le bas de sorte que « O » apparaisse sur l'interrupteur. Lorsque l'appareil est éteint, l'unité pendulaire est verrouillée.
Réglage de la coupure automatique
L'appareil de mesure se met automatiquement hors fonctionnement 20 min après sa mise en service.
Il est possible de modifier cette coupure automatique de 20 min à 8 h. Pour ce faire, mettez l'appareil de mesure en fonctionnement, éteignez-le immédiatement et remettez-le en marche en l'espace de 4 s. Pour confirmer la modification, tous les faisceaux laser clignotent à un rythme rapide pendant 2 s après la deuxième mise en marche.
Ne pas laisser sans surveillance l'appareil de mesure allumé et éteindre l'appareil de mesure après l'utilisation. D'autres personnes pourraient être éblouies par le faisceau laser.
Lors de la prochaine mise en marche de l'appareil de mesure, la coupure automatique est à nouveau réglée sur 20 min.
Travailler avec nivellement automatique
Placez l'appareil de mesure sur un support solide et horizontal, montez-le sur la fixation 8 ou sur le trépied 18.
Une fois l'appareil mis en marche, le nivellement automatique compense automatiquement les inégalités à l'intérieur de la plage de nivellement automatique de ± 5° (axe longitudinal) ou ±3° (axe transversal). Dès que les points laser ne bougent plus, le nivellement est terminé.
Si un nivellement automatique n'est pas possible, par exemple parce que la surface où est posé l'appareil de mesure diffère de plus de 5° ou de plus de 3° de l'horizontale, les faisceaux laser clignotent à un rythme rapide. Dans un tel cas, placez l'appareil de mesure horizontalement et attendez le nivellement automatique. Dès que l'appareil de mesure se trouve à l'intérieur de la plage de nivellement automatique de ±5° ou ±3°, les faisceaux laser restent à nouveau allumés en permanence.
En cas de secousses ou de modifications pendant l'utilisation, l'appareil de mesure est automatiquement nivelé à nouveau. Après le nivellement, vérifiez la position des faisceaux laser par rapport aux points de référence afin d'éviter des erreurs causées par un déplacement de l'appareil de mesure.
Précision de nivellement
Influences sur la précision
C'est la température ambiante qui exerce la plus grande influence. Ce sont notamment les différences de température entre le sol et la hauteur de travail qui peuvent faire dévier le faisceau laser.
Puisque la stratification de la température est à son maximum à proximité du sol, l'appareil de mesure devrait toujours être monté sur un trépied disponible dans le commerce, si possible, et être installé au centre de la zone de travail.
Outre les influences extérieures, des influences spécifiques à l'appareil (par exemple des chutes ou des chocs violents) peuvent entraîner de légères divergences. Avant de commencer tout travail, contrôlez donc la précision de l'appareil de mesure.
Si l'appareil de mesure dépasse la divergence maximale de précision pour un des contrôles, faites-le réparer par un service après-vente Bosch.
Contrôler la précision du nivellement horizontal
Pour ce contrôle, on nécessite une distance dégagée de 20 m sur un sol stable entre deux murs A et B.
Montez l'appareil de mesure près du mur A sur une fixation ou un trépied ou placez-le sur un sol solide et plan. Mettez l'appareil de mesure en fonctionnement.

Dirigez le faisceau laser horizontal sur le mur proche A et laissez l'appareil de mesure effectuer le nivellement automatique. Marquez le milieu du point laser sur le mur (point 1).

Tournez l'appareil de mesure de 180° et laissez-le effectuer un nivellement automatique. Marquez le milieu du point du faisceau laser sur le mur en face B (point II).
- Placez l'appareil de mesure - sans le tourner - près du mur B, mettez-le en fonctionnement et laissez-le effectuer le nivellement automatique.

- Ajustez l'appareil de mesure en hauteur (à l'aide du trépied ou, le cas échéant, par des cales appropriées) de sorte que le milieu du point du faisceau laser touche le point II sur le mur B tracé auparavant.

Tournez l'appareil de mesure de 180° sans modifier la hauteur. Laissez-le effectuer un nivellement automatique et marquez le milieu du point du faisceau laser sur le mur A (point III). Veillez à ce que le point III soit positionné aussi verticalement que possible au-dessus ou en dessous du point I. L'écart entre les deux points I et III marqués sur le mur A indique la divergence de précision réelle de l'appareil de mesure pour la hauteur.
Pour une distance à mesurer de
2 × 20 m = 40 m, la divergence de précision maximale admissible est de :
40 m × ±0,3 mm/m = ±12 mm.
Par conséquent, la différence entre les points I et III ne doit pas dépasser 12 mm.
Contrôler la précision du nivellement vertical
Pour ce contrôle, on nécessite une distance dégagée de 5 m sur un sol stable entre le sol et le plafond.
- Dessinez une ligne droite sur le plafond. Montez l'appareil de mesure sur la fixation ou un trépied. Mettez l'appareil de mesure en fonctionnement et tournez-le de sorte que le faisceau d'aplomb inférieur soit visible sur le sol.
- Positionnez l'appareil de mesure de sorte que le faisceau d'aplomb supérieur atteigne la ligne sur le plafond. Laissez l'appareil de mesure effectuer un nivellement automatique. Marquez le milieu du point laser supérieur sur la ligne du plafond (point I). Marquez également le milieu du point laser inférieur sur le sol (point II).

Tournez l'appareil de mesure de 180°. Positionnez-le de sorte que le milieu du point laser inférieur se trouve sur le point II déjà marqué et le point laser supérieur sur la ligne du plafond. Laissez l'appareil de mesure effectuer un nivellement automatique. Marquez le milieu du point laser supérieur sur la ligne du plafond (point III). L'écart entre les deux points I et III marqués sur le plafond indique la divergence réelle de l'appareil de mesure de la verticale.
Pour une distance à mesurer de 2 × 5 m = 10 m, la divergence de précision max. admissible est de :
10 m × ±0,3 mm/m = ±3 mm.
Par conséquent, la différence d entre les points I et III ne doit être que de 3 mm max.




Instructions d'utilisation
Pour marquer, n'utiliser toujours que le milieu du point laser. La taille du point laser change avec la distance.
Montage avec fixation
Pour fixer l'appareil de mesure sur la fixation 8, serrez la vis de blocage 9 de la fixation dans le raccord de trépied 1/4" 6 se trouvant sur l'appareil de mesure. Pour tourner l'appareil de mesure sur la fixation, desserrez légèrement la vis 9.
Tournez l'appareil de mesure sur la fixation 8 vers le côté ou vers l'arrière pour rendre visible le faisceau d'aplomb inférieur. - Tournez l'appareil de mesure sur la fixation 8 pour reporter des hauteurs avec le faisceau laser horizontal.
À l'aide de la fixation 8, vous avez différentes possibilités de fixer l'appareil de mesure, que voici :
Montez la fixation 8 à l'aide du raccord de trépied 1/4 13 sur le trépied 18 ou sur un trépied disponible dans le commerce. Pour la fixation sur un trépied de chantier disponible dans le commerce, utilisez le raccord de trépied 5/8 14. - Il est possible de fixer la fixation 8 à l'aide des aimants 12 sur des pièces métalliques. - Il est possible de visser la fixation 8 au moyen de vis sur les murs de construction sèche ou sur des murs en bois. Pour ce faire, enfoncez des vis d'une longueur d'au moins 50 mm à travers les trous filetés 10 de la fixation. - Il est possible d'attacher la fixation 8 sur des tuyaux ou des éléments similaires au moyen d'une bande disponible dans le commerce que l'on fait passer à travers le guidage de la bande 11.
Travailler avec le trépied (accessoire)
Un trépied 18 offre l'avantage d'être un support de mesure stable à hauteur réglable. Placez l'appareil de mesure avec le raccord du trépied 6 sur le filet 1/4 du trépied et serrez-le au moyen de la vis de blocage du trépied.
Travailler avec la platine de mesure (accessoire)
À l'aide de la platine de mesure 15, il est possible de reporter le marquage du faisceau laser sur le sol ou de reporter la hauteur du laser sur le mur.
Le champ zéro et la graduation permettent de mesurer l'écart par rapport à la hauteur souhaitée et de la reporter sur un autre endroit. Il n'est donc pas nécessaire d'ajuster l'appareil de mesure précisément sur la hauteur à reporter.
La platine de mesure 15 dispose d'un revêtement réflecteur pour améliorer la visibilité du faisceau laser à une distance plus importante ou en cas d'un fort ensoleillement. L'augmentation de la luminosité n'est visible que lorsqu'on regarde en parallèle avec le faisceau laser sur la platine de mesure.
Lunettes de vision du faisceau laser (accessoire)
Les lunettes de vision du faisceau laser filtrent la lumière ambiante. L'œil perçoit ainsi la lumière rouge du laser comme étant plus claire.
Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux reconnaître le faisceau laser, elles ne protègent cependant pas du rayonnement laser. Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultraviolets et réduisent la perception des couleurs.
Entretien et service après-vente
Nettoyage et entretien
Ne transporter et ranger l'appareil de mesure que dans son étui de protection fourni avec l'appareil.
Maintenir l'appareil de mesure propre.
Ne jamais plonger l'appareil de mesure dans l'eau ou dans d'autres liquides.
Nettoyer l'appareil à l'aide d'un chiffon doux et humide. Ne pas utiliser de détergents ou de solvants.
Nettoyer régulièrement en particulier les surfaces se trouvant près de l'ouverture de sortie du laser en veillant à éliminer les poussières.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil de mesure, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Bosch.
Pour toute demande de renseignements ou commande de pièces de rechange, veuillez impérativement préciser le numéro d'article à dix chiffres de l'appareil de mesure indiqué sur la plaque signalétique.
Au cas où l'appareil devrait être réparé, envoyez-le dans son étui de protection 16.
Service après-vente et assistance aux clients
Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et de leurs accessoires.
France
126, rue de Stalingrad
93705 DRANCY Cedex
Tél. : +33 (0)1 43 11 90 06
Fax : +33 (0)1 43 11 90 33
E-mail :
sav.outillage-electroportatif@fr.bosch.com
N° Vert : +33 (0)800 055 051
www.bosch.fr
Belgique, Luxembourg
Tél. : +32 (070) 225 565
Fax : +32 (070) 225 575
E-mail : outillage.gereedschap@be.bosch.com
Suisse
Tél. : +41 (044) 847 15 12
Fax : +41 (044) 847 15 52
Autres pays
Pour avoir des renseignements concernant la garantie, les travaux d'entretien ou de réparation ou les pièces de rechange, veuillez contacter votre détaillant spécialisé.
Élimination des déchets
Les appareils de mesure ainsi que leurs accessoires et emballages doivent pouvoir suivre chacun une voie de recyclage appropriée.
Seulement pour les pays de l'Union
Européenne :

Ne pas jeter votre appareil de mesure avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et sa réali
sation dans les lois nationales, les appareils de mesure dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Accus/piles :
Ne pas jeter les accus/piles dans les ordures ménagères, ni dans les flammes ou l'eau. Les accus/piles doivent être collectés, recyclés ou éliminés en conformité avec les réglementations se rapportant à l'environnement.
Seulement pour les pays de l'Union
Européenne :
Les accus/piles usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE.
Les accus/piles dont on ne peut plus se servir peuvent être déposés directement auprès de :
Suisse
Batrec AG
3752 Wimmis BE
Sous réserve de modifications.
