GPL 3 - Lazer seviyesi BOSCH - Ücretsiz kullanım kılavuzu

Ürün tipi	Nokta lazer seviyesi
Marka	Bosch
Model	GPL 3
Çalışma alanı	30 m
Dengeleme hassasiyeti	±0,3 mm/m
Otomatik dengeleme aralığı	±5° (boylam) / ±3° (enlem)
Dengeleme süresi	<4 s
Lazer sınıfı	2 (635 nm, <1 mW)
Güç kaynağı	3 adet LR6 (AA) 1,5 V pil
Çalışma süresi	yakl. 24 saat
Ağırlık	0,25 kg (EPTA 01/2003'e göre)
Boyutlar	104 x 80 x 40 mm
Koruma sınıfı	IP 5X
Tripod bağlantısı	1/4"
Otomatik kapanma	Ayarlanabilir (20 dak veya 8 saat)
Kullanım sıcaklığı	-10 °C ila +50 °C
Depolama sıcaklığı	-20 °C ila +70 °C
Maks. bağıl nem	%90
Temizlik	Yumuşak ve nemli bez (deterjan yok)
Dahil aksesuarlar	Koruyucu kılıf, lazer görüş gözlüğü, manyetik braket

Sık sorulan sorular - GPL 3 BOSCH

Cihaz nasıl açılır ve kapatılır?

Açmak için, Açma/Kapatma anahtarı 4'ü I görünene kadar yukarı itin. Kapatmak için, O görünene kadar aşağı itin.

Lazer noktaları hızlıca yanıp sönüyorsa ne yapmalı?

Hızlı yanıp sönme, cihazın otomatik dengeleme aralığı dışında olduğunu gösterir. Cihazı daha yatay bir yüzeye yerleştirin (eğim boylamda ±5° veya enlemde ±3° altında).

Yatay dengeleme hassasiyeti nasıl kontrol edilir?

Cihazı bir duvardan 20 m uzağa yerleştirin, lazer noktasını işaretleyin (nokta I). Cihazı 180° döndürün, karşı duvarda işaretleyin (nokta II). Cihazı B duvarına yaklaştırın ve yüksekliği, nokta II'ye denk gelecek şekilde ayarlayın. Tekrar 180° döndürün ve A duvarında nokta III'ü işaretleyin. I ve III arasındaki fark ±12 mm'yi geçmemelidir.

Dikey dengeleme hassasiyeti nasıl kontrol edilir?

Tavana bir çizgi çizin. Cihazı yerden 5 m yükseğe, üst ışın çizgiye değecek şekilde yerleştirin. Nokta I (tavan) ve nokta II (zemin) işaretleyin. Cihazı 180° döndürün, alt noktayı II'ye hizalayın, nokta III'ü işaretleyin. I ve III arasındaki fark ±3 mm'yi geçmemelidir.

Otomatik kapanma nasıl ayarlanır?

Cihazı açın, ardından hemen kapatın ve 4 saniye içinde tekrar açın. Tüm ışınlar, 20 dakikadan 8 saate geçişi onaylamak için 2 saniye boyunca hızlıca yanıp söner. Bir sonraki açılışta kapanma 20 dakikaya döner.

Hangi piller kullanılmalı?

LR6 (AA) tipi, 3 x 1,5 V alkalin manganez piller kullanın. Tüm pilleri her zaman aynı marka ve kapasitede olacak şekilde aynı anda değiştirin.

Cihaz nasıl temizlenir?

Cihazı yumuşak ve nemli bir bezle temizleyin. Deterjan veya çözücü kullanmayın. Lazer çıkış açıklıklarının yakınındaki yüzeyleri düzenli olarak temizleyin.

Verilen gözlükleri koruyucu gözlük olarak kullanabilir miyim?

Hayır, lazer ışını görüş gözlükleri yalnızca ışını daha iyi görmek içindir, lazer radyasyonundan korumaz. Bunları güneş gözlüğü olarak veya sürüş sırasında kullanmayın.

Hangi güvenlik önlemlerine uyulmalı?

Lazer ışınına asla doğrudan bakmayın (sınıf 2). Işını insanlara veya hayvanlara yöneltmeyin. Cihazı çocukların ulaşamayacağı yerde, gözetimsiz bırakmayın. Taşıma sırasında cihazı kapatın.

Bosch satış sonrası servisi nerede bulunur?

Fransa'da, Bosch SAV ile 126 rue de Stalingrad, 93705 Drancy Cedex, tel: [phone], Yeşil Hat: 0800 055 051 adresinden iletişime geçin. Daha fazla bilgi için www.bosch-pt.com adresini ziyaret edin.

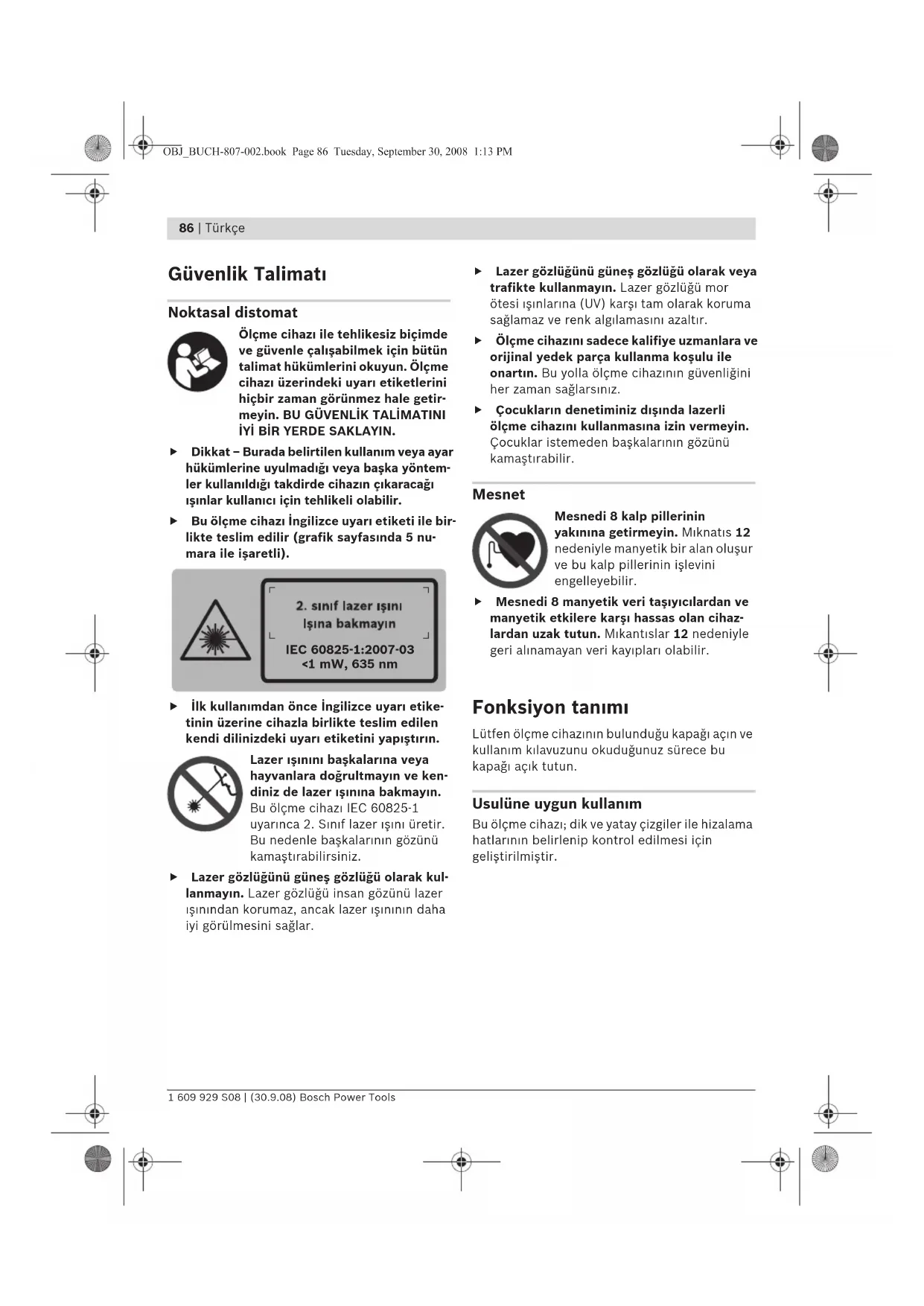

KULLANIM KILAVUZU GPL 3 BOSCH

Ölçme cihazı ile tehlikesiz biçimde ve güvenle çalışabilmek için bütün talimat hükümlerini okuyun. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez hale getirmeyin. BU GÜVENLİK TALİMATINI İYİ BİR YERDE SAKLAYIN.

Dikkat - Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışın kullanıcı için tehlikeli olabilir. - Bu ölçme cihazı İngilizce uyarı etiketi ile birlikte teslim edilir (grafik sayfasında 5 numara ile işaretli).

1. Sınıf 2 lazer ışını: Işına bakmayın.

IEC 60825-1:2007-03 <1 mW, 635 nm

• İlk kullanımdan önce İngilizce uyarı etiketinin üzerine cihazla birlikte teslim edilen kendi dilinizdeki uyarı etiketini yapıştırın.

Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve kendiniz de lazer ışınına bakmayın. Bu ölçme cihazı IEC 60825-1 uyarınca 2. Sınıf lazer ışını üretir. Bu nedenle başkalarının gözünü kamaştırabilirsiniz.

Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar.

Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır. Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız. Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başkalarının gözünü kamaştırabilir.

Mesnet

Mesnedi 8 kalp pillerinin yakınına getirmeyin. Mıknatıs 12 nedeniyle manyetik bir alan oluşur ve bu kalp pillerinin işlevini engelleyebilir.

Mesnedi 8 manyetik veri taşıyıcılardan ve manyetik etkilere karşı hassas olan cihazlardan uzak tutun. Mıknatıslar 12 nedeniyle geri alınamayan veri kayıpları olabilir.

Fonksiyon tanımı

Lütfen ölçme cihazının bulunduğu kapağı açın ve kullanım kılavuzunu okuduğunuz sürece bu kapağı açık tutun.

Usulüne uygun kullanım

Bu ölçme cihazı; dik ve yatay çizgiler ile hizalama hatasının belirlenip kontrol edilmesi için geliştirilmiştir.

Teknik veriler

Noktasal distomat GPL 3
	Professional
Ürün kodu	3 601 K66 1..
Çalışma alanı	30 m
Nivelman hassası	± 0,3 mm/m
Tipik otomatik nivelman alanı:
- Uzunlamasına eksende	± 5°
- Enine eksekende	± 3°
Nivelman süresi, tipik	<4 s
İşletme sıçalıkı	-10 °C ... +50 °C
Saklama sıçalıkı	-20 °C ... +70 °C
Maksimum nisi hava nemi	90 %
Lazer sinificant	2
Lazer tipl	635 nm, <1 mW
Sehpa girişi	1/4"
Bataryalar	3 x 1, 5 VL R 6 (A
İşletme süresi, yak.	24 h
Ağırkıngı EPTA-Pro-cedure 01/2003'eGPC	0,25 kg
Ölçüleri	104 x 80 x 40 mm
Koruma türü	IP 5X

Lütfen aletinizin tip etiketi üzerindeki ürün koduna dikkat edin, tek tek aletlerin ürün kodları değişik olabilir. Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası ile olur.

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları, ölçme cihazının şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 Lazer ışını çıkış deliği 2 Batarya gözü kapak kilidi 3 Batarya gözü kapağı 4 Açma/kapama şalteri 5 Lazer uyarı etiketi 6 Sehpa girişi 1/4"

7 Seri numarası 8 Mesnet 9 Mesnet tespit vidası 10 Mesnet vida delikleri 11 Kayış kılavuzu 12 Mıknatıslar 13 Mesnetteki 1/4" sehpa girişi 14 Mesnetteki 5/8" sehpa girişi 15 Ayaklı ölçme latası 16 Koruyucu çanta 17 Lazer gözlüğü 18 Sehpa*

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur.

Batarya gözü kapağını 3 açmak için kilidi 2 saat hareket yönünde çevirerek konumuna getirin ve kapağı çıkarın. Cihazla birlikte teslim edilen bataryaları yerlerine yerleştirin. Bataryaları yerleştirirken batarya gözünün iç tarafındaki şekle bakarak doğru kutuplama yapmaya dikkat edin.

Batarya gözü kapağını alt taraftan gövdeye yerleştirin ve yukarıdan bastırın. Kilidi 2 saat hareket yönünün tersine çevirerek konumuna getirin ve kapağı kilitleyin.

Çalışma esnasında lazer ışınları yavaş tempo ile yanıp sönerse bataryalar zayıflamış demektir. Ölçme cihazı ilk yanıp sönmeden sonra yaklaşık 8 saat daha çalışır.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

Cihazınızı uzun süre kullanmayacaksanız pilleri cihazdan çıkarın. Uzun süre kullanılmayan piller oksitlenir ve kendiliğinden boşalır.

88 | Türkiye

İşletme

Çalıştırma

Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koruyun. Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişikliklerinde ölçme cihazının hassasiyeti kaybolabilir. Ölçme cihazının sık sık elinizden düşmemesine veya bir yere çarpmamasına dikkat edin. Ölçme cihazına dışarıdan güçlü etkiler geldiğinde çalışmaya devam etmeden daima bir hassasiyet kontrolü yapmalısınız (Bakınız: "Nivelman hassasiyeti"). Taşırken ölçme cihazını kapatın. Kapama esnasında pandül birimi kilitlenir, aksi takdirde aşırı hareketlerde hasar görür.

Açma/kapama

Ölçme cihazını açmak için açma/kapama şalterini 4 şalterde "I" görününceye kadar yukarı itin. Ölçme cihazı açıldıktan hemen sonra her çıkış deliğinden 1 bir lazer ışını gönderir. Lazer ışınını kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın.

Ölçme cihazını kapatmak için açma/kapama şalterini 4 şalterde "0" görününceye kadar aşağı itin. Cihaz kapatınca pandül hareket birimi kilitlenir.

Otomatik kesme işlevinin ayarlanması

Bu ölçme cihazı standart olarak açıldıktan 20 dakika sonra otomatik olarak kapanır. Bu otomatik kesme süresi 20 dakikadan 8 saate ayarlanabilir. Bunu yapmak için cihazı açın, hemen kapatın ve 4 saniye içinde tekrar açın. Değişikliğin yapıldığını onaylamak üzere bütün lazer ışınları ikinci açılıştan sonra 2 saniye süre ile hızlı bir tempoda yanıp sönerler.

▷ Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın. Lazer ışını başkalarının gözünü alabilir.

Ölçme cihazının bir sonraki otomatik kesme süresi tekrar 20 dakikaya ayarlanır.

Nivelman otomatiği ile çalışmak

Ölçme cihazını yatay, sağlam bir zemine yerleştirin ve mesnede 8 veya sehpaya 18 tespit edin.

Cihaz açıldıktan sonra nivelman otomatiği, otomatik nivelman alanındaki ±5° (uzunlamasına eksen) veya +3° (enine eksen) sapmaları otomatik düzeltir. Lazer noktaları hareketsiz hale gelince nivelman işlemi tamamlanmış demektir.

Örneğin ölçme cihazının yerleştirildiği zeminin yataylıktan gösterdiği sapma 5° veya 3° değerlerinden fazla olduğu için otomatik nivelman mümkün olmazsa, lazer ışınları hızlı tempo ile yanıp söner. Bu gibi durumlarda ölçme cihazını yatay konuma getirin ve otomatik nivelman işleminin tamamlanmasını bekleyin. Ölçme cihazı ±5° veya ±3° değerindeki otomatik nivelman alanına gelince lazer ışınları tekrar sürekli olarak yanmaya başlar.

İşletme esnasındaki sarsıntı veya konum değişikliklerinde ölçme cihazı tekrar otomatik olarak nivelman yapar. Cihazın yer değiştirmesinden kaynaklanan hatalı ölçmelerden kaçınmak için nivelman işleminden sonra lazer ışınlarının pozisyonunu belirli referans noktalarına göre kontrol edin.

Nivelman hassasiyeti

Hassasiyeti etkileyen faktörler

En büyük etkiyi çevre sıcaklığı gösterir. Özellikle zeminden tavana doğru oluşan sıcaklık farkları lazer ışınını saptırabilir.

Sıcaklık katmanlaşması zemine yakın yerlerde en yüksek derecede olduğundan mümkünse ölçme cihazını piyasadan temin edebileceğiniz bir sehpaya tespit ederek çalışma alanının ortasına yerleştirin.

Dış etkiler yanında cihaza özgü etkiler de (örneğin düşme ve çarpmalar) sapmalara neden olabilir. Bu nedenle her kullanımdan önce ölçme cihazının hassasiyetini kontrol edin.

Yaptığınız kontrollerde ölçme cihazı maksimum sapma sınırını aşacak olursa, cihazı bir Bosch müşteri hizmetine onarıma gönderin.

Yatay nivelman hassasiyetinin kontrolü

Bu kontrol işlemi için sağlam bir zeminde A ve B duvarları arasında engelsiz 20 metrelik bir mesafeye ihtiyacınız vardır.

• Ölçme cihazını A duvarının yakınında bir mesnede veya sehpaya yerleştirin veya sağlam, düz bir zemine yerleştirin. Ölçme cihazını açın.

Yatay lazer ışınını A duvarının yakınına doğrultun ve ölçme cihazını nivelmana bırakın. Duvardaki lazer noktasının ortasını işaretleyin (Nokta I).

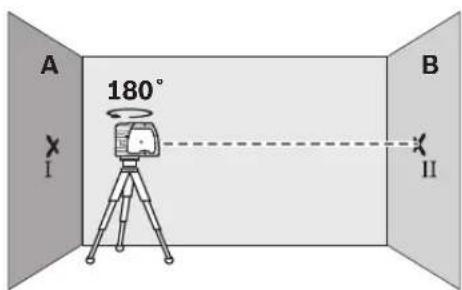

• Ölçme cihazını 180° çevirin, nivelman işleminin yapılmasını bekleyin ve karşı B duvarındaki lazer ışını noktasının ortasını işaretleyin (Nokta II).
• Ölçme cihazını döndürmeden B duvarının yakınına yerleştirin ve nivelmana bırakın.

• Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa veya gerekiyorsa alta koyacağınız parçalarla), lazer ışını noktasının ortası daha önce B duvarında işaretlediğiniz nokta II ile aynı seviyede olsun.

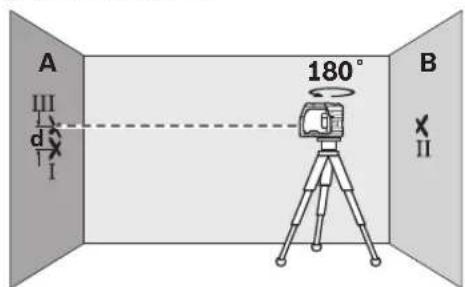

Ölçme cihazının yüksekliği değişmeden 180 derece çevirin. Nivelman yaptırın ve A duvarındaki lazer ışını noktasının ortasını işaretleyin (Nokta III). Bu esnada nokta III'ün mümkün olduğunca dik veya nokta I'in altında olmasına dikkat edin.

A duvarında işaretlenmiş bulunan I ve III iki noktaları arasındaki d farkı, ölçme cihazının gerçek yükseklik sapmasını verir.

2 x 20 m = 40 m'lik ölçme hattındaki müsaade edilen maksimum sapma:

40 m x ±0,3 mm/m = ±12 mm. Buna göre I ve III noktaları arasındaki fark d en fazla 12 mm olmalıdır.

Dikey nivelman hassasiyetinin kontrolü

Bu kontrol işlemi için sağlam bir zeminde tavan ve taban arasında yaklaşık 5 metrelik engelsiz bir ölçme hattına ihtiyacınız vardır.

Tavanda düz bir çizgi çizin. Ölçme cihazını mesnede veya sehpaya monte edin. Ölçme cihazını açın ve alt dizalama ışını zeminde görünecek biçimde çevirin.

• Ölçme cihazını öyle konumlandırın ki, üst diz hizalama çizgisi tavandaki çizgiyle çakışsın. Ölçme cihazını nivelmana bırakın. Tavandaki çizgi üzerinde bulunan üst lazer noktasının ortasını işaretleyin (Nokta I). Ayrıca zemindeki çizgi üzerinde bulunan alt lazer noktasının ortasını da işaretleyin (Nokta II).

• Ölçme cihazını 180° çevirin. Cihazı öyle konumlandırın ki, işaretlenen nokta II'de bulunan alt lazer noktasının ortası ve üst lazer noktası tavandaki çizgi üzerinde bulunsun. Ölçme cihazını nivelmana bırakın. Tavandaki çizgi üzerinde bulunan üst lazer noktasının ortasını işaretleyin (Nokta III). Tavanda işaretlenmiş bulunan I ve III noktaları arasındaki d farkı, ölçme cihazının dikeylikten gerçek sapmasını gösterir.

2 x 5 m = 10 m'lik ölçme hattındaki müsaade edilen maksimum sapma:

10 m x ±0,3 mm/m = ±3 mm. Buna göre I ve III noktaları arasındaki fark d en fazla 3 mm olmalıdır.

Çalışırken dikkat edilecek hususlar

İşaretlemek için lütfen sadece lazer noktasının ortasını kullanın. Lazer noktasının büyüklüğü uzaklığa bağlı olarak değişir.

Mesnedin tespiti

Ölçme cihazını mesnede 8 tespit etmek için mesnet tespit vidasını 9 aletteki 1/4"lik sehpa girişi yuvasında 6 sıkın. Mesnette bulunan ölçme cihazını gevşetmek için tespit vidasını 9 hafifçe gevşetin.

• Alt dik hizalama ışınını görünür hale getirmek için ölçme cihazını mesnet üzerinde 8 yana veya arkaya çevirin. -Yatay lazer ışınları yardımıyla yükseklikleri aktarmak için mesnet 8 üzerindeki ölçme cihazını çevirin.

Mesnet 8 yardımı ile ölçme cihazını şu tespit olanaklarına sahipsiniz:

Mesnedi 8 1/4"-sehpa girişi 13 ile sehpaya 18 veya piyasada bulunan bir fotoğraf makinesi sehpasına takın. Piyasada bulunan bir distomat sehpasına takmak için 5/8"-sehpa girişini 14 kullanın. Mesnet 8 çelik parçalara mıknatıslar 12 yardımı ile tespit edilebilir. Kuru yapı veya ahşap duvarlara mesnet 8 vidalarla tespit edilebilir. Bunu yapmak için en azından 50 mm uzunluğundaki vidaları mesnedin vidalama deliklerine 10 geçirin. Mesnet 8 boru veya benzerlerine kayış kılavuzundan 11 çekilecek piyasada bulunan bir kayışla tespit edilebilir.

Sehpa ile çalışmak (aksesuar)

Sehpa 18 sağlam ve yüksekliği ayarlanabilir bir ölçme zemini sunar. Ölçme cihazının sehpa kovanı 6 sehpanın 1/4" dişlisine yerleştirin ve sehpanın tespit vidası ile sıkın.

Ölçme levhası ile çalışmak (aksesuar)

Ölçme levhası 15 yardımı ile lazer işaretini zemine veya lazer yüksekliğinde duvara aktarabilirsiniz.

Sıfır alanı ve skala yardımı ile istenen yükseklikten farkı ölçerek öteki tarafa aktarabilirsiniz. Bu sayede ölçme cihazının aktarılacak yüksekliğe hassas biçimde ayarlanması gerekmez.

Ölçme levhasının 15 yansıtıcı bir kaplaması vardır ve bu kaplama lazer ışınının uzak mesafelerden veya şiddetli güneş ışığında görünürlülüğünü artırır. Parlaklığın güçlendirildiğini, lazer ışınına paralel olarak ölçme levhasına bakınca fark edersiniz.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz tarafından daha parlak algılanır.

Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını daima birlikte teslim edilen koruyucu çanta içinde saklayın ve taşıyın.

Ölçme cihazını daima temiz tutun.

Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin.

Tarama cihazınız çok dikkatli yürütülen üretim süreci ve test yöntemlerine rağmen arıza yapacak olursa, onarımı Bosch Elektrikli El Aletleri için Yetkili bir servise yaptırın.

Bütün sorularınız ve yedek parça siparişlerinizde mutlaka cihazınızın tip etiketindeki 10 haneli ürün kodunu belirtin.

Onarılması gerektiğinde ölçme cihazını koruyucu çanta 16 içinde yollayın.

Müşteri servisi ve müşteri danışmanlığı

Müşteri servisleri ürününüzün onarımı ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi ekibi, satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlar.

Türkçe

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merkezine yollanmalıdır.

Sadece AB üyesi ülkeler için:

Tarama cihazını ve aksesuarlarını çöpe atmayın!

Kullanım ömrünü tamamlamış elektronik aletlere ilişkin

2002/96/AT Avrupa yönetmeliğine ve bunun ulusal mevzuata çevril-

miş hali uyarınca, aletler ayrı ayrı toplanmak veya yeniden kazanım merkezlerine gönderilmek zorundadır.

Aküler/Bataryalar:

Aküleri ve bataryaları evsel çöplerin içine, ateşe veya suya atmayın. Aküler ve bataryalar toplanmak, tekrar kazanım işlemine tabi tutulmak ve çevre dostu bir yöntemle tasfiye edilmek zorundadır.

Sadece AB üyesi ülkeler için:

91/157/AET Yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ve bataryalar yeniden kazanım işlemine tabi tutulmak zorundadır.

Değişiklik haklarımız saklıdır.
