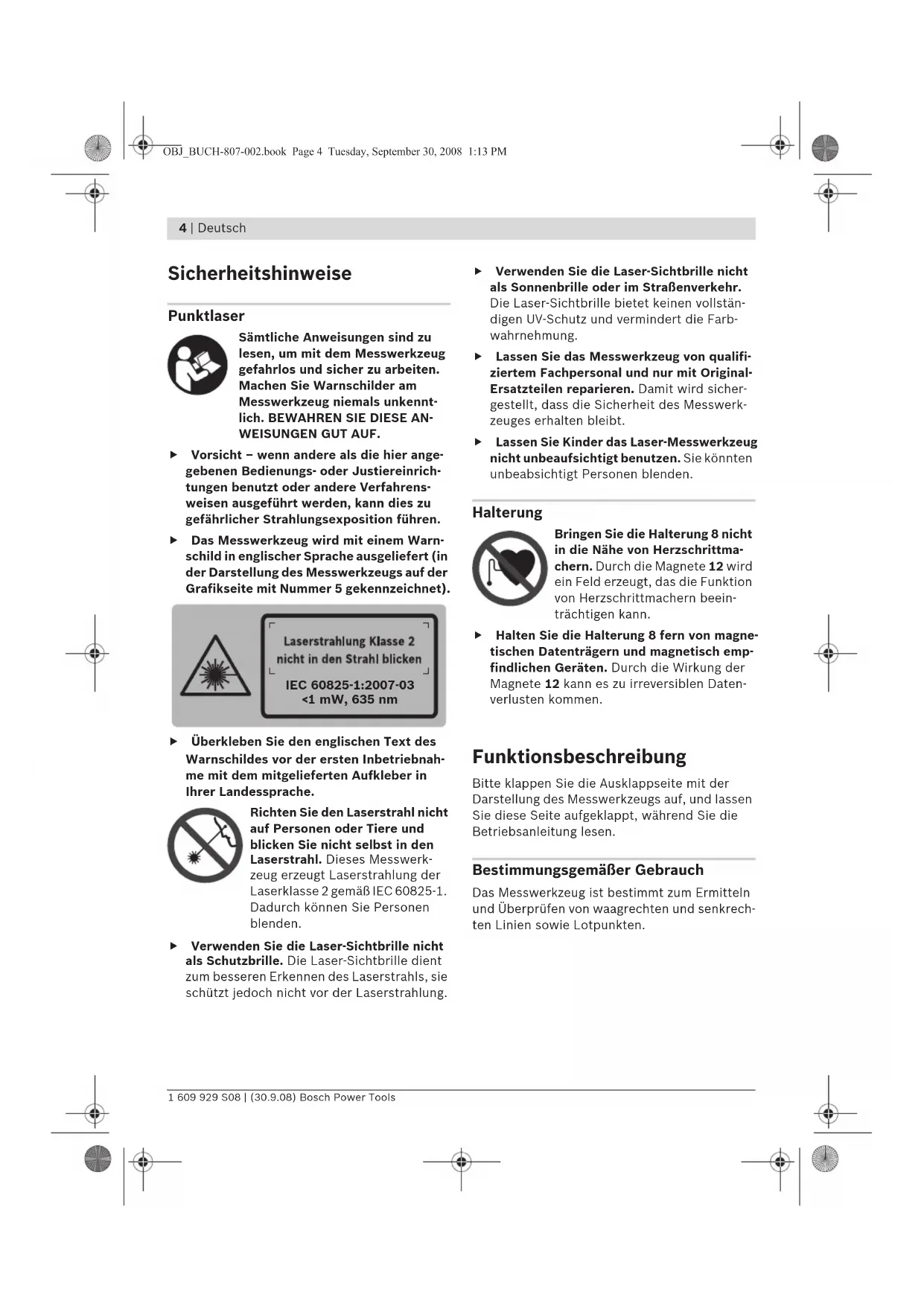

Sicherheitshinweise Punktlaser Sämtliche Anweisungen sind zu lesen, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Machen Sie Warnschilder am Messwerkzeug niemals unkennt- lich. BEWAHREN SIE DIESE AN- WEISUNGEN GUT AUF. f Vorsicht – wenn andere als die hier ange- gebenen Bedienungs- oder Justiereinrich- tungen benutzt oder andere Verfahrens- weisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. f Das Messwerkzeug wird mit einem Warn- schild in englischer Sprache ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 5 gekennzeichnet). f Überkleben Sie den englischen Text des Warnschildes vor der ersten Inbetriebnah- me mit dem mitgelieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerk- zeug erzeugt Laserstrahlung der Laserklasse 2 gemäß IEC 60825-1. Dadurch können Sie Personen blenden. f Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. f Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollstän- digen UV-Schutz und vermindert die Farb- wahrnehmung. f Lassen Sie das Messwerkzeug von qualifi- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicher- gestellt, dass die Sicherheit des Messwerk- zeuges erhalten bleibt. f Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. Halterung Bringen Sie die Halterung 8 nicht in die Nähe von Herzschrittma- chern. Durch die Magnete 12 wird ein Feld erzeugt, das die Funktion von Herzschrittmachern beein- trächtigen kann. f Halten Sie die Halterung 8 fern von magne- tischen Datenträgern und magnetisch emp- findlichen Geräten. Durch die Wirkung der Magnete 12 kann es zu irreversiblen Daten- verlusten kommen. Funktionsbeschreibung Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrech- ten Linien sowie Lotpunkten.

1 mW, 635 nm OBJ_BUCH-807-002.book Page 4 Tuesday, September 30, 2008 1:13 PMDeutsch | 5 Bosch Power Tools 1 609 929 S08 | (30.9.08) Technische Daten Abgebildete Komponenten Die Nummerierung der abgebildeten Kompo- nenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Austrittsöffnung Laserstrahlung 2 Arretierung des Batteriefachdeckels 3 Batteriefachdeckel 4 Ein-/Ausschalter 5 Laser-Warnschild 6 Stativaufnahme 1/4" 7 Seriennummer 8 Halterung 9 Feststellschraube der Halterung 10 Schraublöcher der Halterung 11 Gurtführung 12 Magnete 13 Stativaufnahme 1/4" an der Halterung 14 Stativaufnahme 5/8" an der Halterung 15 Messplatte mit Fuß* 16 Schutztasche 17 Laser-Sichtbrille* 18 Stativ* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien emp- fohlen. Zum Öffnen des Batteriefachdeckels 3 drehen Sie die Arretierung 2 im Uhrzeigersinn in Stel- lung und ziehen den Batteriefachdeckel ab. Setzen Sie die mitgelieferten Batterien ein. Achten Sie dabei auf die richtige Polung ent- sprechend der Darstellung auf der Innenseite des Batteriefachs. Setzen Sie den Batteriefachdeckel unten auf das Gehäuse und drücken Sie ihn dann oben an. Drehen Sie die Arretierung 2 gegen den Uhr- zeigersinn in Stellung , um den Batteriefach- deckel zu verriegeln. Blinken die Laserstrahlen im Betrieb in lang- samem Takt, sind die Batterien schwach. Das Messwerkzeug kann nach dem ersten Blinken noch ca. 8 h betrieben werden. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität. f Nehmen Sie die Batterien aus dem Mess- werkzeug, wenn Sie es längere Zeit nicht be- nutzen. Die Batterien können bei längerer La- gerung korrodieren und sich selbst entladen. Punktlaser GPL 3 Professional Sachnummer 3 601 K66 1.. Arbeitsbereich 30 m Nivelliergenauigkeit ± 0,3 mm/m Selbstnivellierbereich typisch entlang der – Längsachse –Querachse ± 5° ± 3° Nivellierzeit typisch <4 s Betriebstemperatur –10 °C ... +50 °C Lagertemperatur –20 °C ... +70 °C Relative Luftfeuchte max. 90 % Laserklasse

Lasertyp 635 nm, <1 mW Stativaufnahme 1/4" Batterien 3x1,5VLR6(AA) Betriebsdauer ca. 24 h Gewicht entsprechend EPTA-Procedure 01/2003 0,25 kg Maße 104 x 80 x 40 mm Schutzart IP 5X Bitte beachten Sie die Sachnummer auf dem Typen-schild Ihres Messwerkzeugs, die Handelsbezeichnun-gen einzelner Messwerkzeuge können variieren.Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 7 auf dem Typenschild. OBJ_BUCH-807-002.book Page 5 Tuesday, September 30, 2008 1:13 PM6 | Deutsch 1 609 929 S08 | (30.9.08) Bosch Power Tools Betrieb Inbetriebnahme f Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. f Setzen Sie das Messwerkzeug keinen ex- tremen Temperaturen oder Temperatur- schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperatur- schwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Tem- peraturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. f Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Ge- nauigkeitsüberprüfung durchführen (siehe „Nivelliergenauigkeit“). f Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei star- ken Bewegungen beschädigt werden kann. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 4 nach oben, sodass am Schalter „I“ erscheint. Das Messwerkzeug sendet sofort nach dem Einschalten je einen Laserstrahl aus den Austrittsöffnungen 1. f Richten Sie den Laserstrahl nicht auf Perso- nen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 4 nach unten, sodass am Schalter „0“ erscheint. Beim Ausschalten wird die Pendeleinheit verriegelt. Abschaltautomatik einstellen Standardmäßig schaltet sich das Messwerkzeug 20 min nach dem Einschalten automatisch ab. Diese Abschaltautomatik kann von 20 min auf 8 h umgestellt werden. Schalten Sie dazu das Messwerkzeug ein, sofort wieder aus und inner- halb von 4 s erneut ein. Zur Bestätigung der Änderung blinken alle Laserstrahlen nach dem zweiten Einschalten für 2 s in schnellem Takt. f Lassen Sie das eingeschaltete Messwerk- zeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden. Beim nächsten Einschalten des Messwerkzeugs ist die Abschaltautomatik wieder auf 20 min ein- gestellt. Arbeiten mit Nivellierautomatik Stellen Sie das Messwerkzeug auf eine waag- rechte, feste Unterlage, befestigen Sie es auf der Halterung 8 oder dem Stativ 18. Nach dem Einschalten gleicht die Nivellierauto- matik Unebenheiten innerhalb des Selbstnivel- lierbereiches von ±5° (Längsachse) bzw. ±3° (Querachse) automatisch aus. Die Nivellierung ist abgeschlossen, sobald sich die Laserpunkte nicht mehr bewegen. Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 5° bzw. 3° von der Waagrechten ab- weicht, blinken die Laserstrahlen in schnellem Takt. Stellen Sie in diesem Fall das Messwerk- zeug waagrecht auf und warten Sie die Selbst- nivellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellierbereiches von ± 5° bzw. ± 3° befindet, leuchten die Laserstrahlen wieder dauerhaft. Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach der Nivellierung die Position der Laser- strahlen in Bezug auf Referenzpunkte, um Feh- ler durch eine Verschiebung des Messwerk- zeugs zu vermeiden. OBJ_BUCH-807-002.book Page 6 Tuesday, September 30, 2008 1:13 PMDeutsch | 7 Bosch Power Tools 1 609 929 S08 | (30.9.08) Nivelliergenauigkeit Genauigkeitseinflüsse Den größten Einfluss übt die Umgebungstem- peratur aus. Besonders vom Boden nach oben verlaufende Temperaturunterschiede können den Laserstrahl ablenken. Da die Temperaturschichtung in Bodennähe am größten ist, sollten Sie das Messwerkzeug nach Möglichkeit auf einem handelsüblichen Stativ montieren und es in der Mitte der Arbeitsfläche aufstellen. Neben äußeren Einflüssen können auch geräte- spezifische Einflüsse (wie z.B. Stürze oder hef- tige Stöße) zu Abweichungen führen. Überprü- fen Sie deshalb vor jedem Arbeitsbeginn die Genauigkeit des Messwerkzeugs. Sollte das Messwerkzeug bei einer der Prüfun- gen die maximale Abweichung überschreiten, dann lassen Sie es von einem Bosch-Kunden- dienst reparieren. Waagerechte Nivelliergenauigkeit überprüfen Für die Überprüfung benötigen Sie eine freie Messstrecke von 20 m auf festem Grund zwi- schen zwei Wänden A und B. – Montieren Sie das Messwerkzeug nahe der Wand A auf der Halterung bzw. einem Stativ, oder stellen Sie es auf festen, ebenen Unter- grund. Schalten Sie das Messwerkzeug ein. – Richten Sie den waagerechten Laserstrahl auf die nahe Wand A und lassen Sie das Messwerkzeug einnivellieren. Markieren Sie die Mitte des Laserpunktes an der Wand (Punkt I). – Drehen Sie das Messwerkzeug um 180°, lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls an der gegenüberliegenden Wand B (Punkt II). – Platzieren Sie das Messwerkzeug – ohne es zu drehen – nahe der Wand B, schalten Sie es ein und lassen Sie es einnivellieren. – Richten Sie das Messwerkzeug in der Höhe so aus (mit Hilfe des Stativs oder gegebenen- falls durch Unterlegen), dass die Punktmitte des Laserstrahls genau den zuvor markierten Punkt II auf der Wand B trifft.

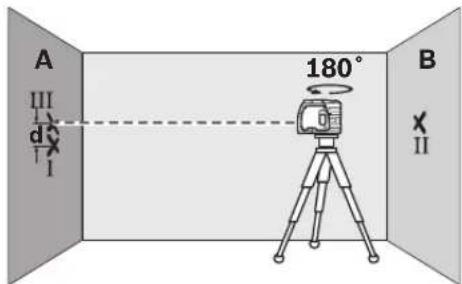

OBJ_BUCH-807-002.book Page 7 Tuesday, September 30, 2008 1:13 PM8 | Deutsch 1 609 929 S08 | (30.9.08) Bosch Power Tools – Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Lassen Sie es einnivel- lieren und markieren Sie die Punktmitte des Laserstrahls auf der Wand A (Punkt III). Ach- ten Sie darauf, dass Punkt III möglichst senk- recht über bzw. unter Punkt I liegt. – Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächli- che Höhenabweichung des Messwerkzeugs. Auf der Messstrecke von 2 x 20 m = 40 m be- trägt die maximal zulässige Abweichung: 40 m x ± 0,3 mm/m = ± 12 mm. Die Differenz d zwischen den Punkten I und III darf folglich höchstens 12 mm betragen. Senkrechte Nivelliergenauigkeit überprüfen Für die Überprüfung benötigen Sie eine freie Messstrecke auf festem Grund mit einem Ab- stand von ca. 5 m zwischen Boden und Decke. – Zeichnen Sie einen geraden Strich an die Decke. – Montieren Sie das Messwerkzeug auf der Halterung oder einem Stativ. Schalten Sie das Messwerkzeug ein und drehen Sie es so, dass der untere Lotstrahl auf dem Boden sichtbar ist. – Positionieren Sie das Messwerkzeug so, dass der obere Lotstrahl den Strich an der Decke trifft. Lassen Sie das Messwerkzeug einnivel- lieren. Markieren Sie die Mitte des oberen Laserpunktes auf dem Strich an der Decke (Punkt I). Markieren Sie außerdem die Mitte des unteren Laserpunktes auf dem Boden (Punkt II). – Drehen Sie das Messwerkzeug um 180°. Positionieren Sie es so, dass die Mitte des unteren Laserpunktes auf dem bereits mar- kierten Punkt II und der obere Laserpunkt auf dem Strich an der Decke liegen. Lassen Sie das Messwerkzeug einnivellieren. Markie- ren Sie die Mitte des oberen Laserpunktes auf dem Strich an der Decke (Punkt III). – Die Differenz d der beiden markierten Punkte I und III auf der Decke ergibt die tatsächliche Abweichung des Messwerkzeugs von der Senkrechten. Auf der Messstrecke von 2 x 5 m = 10 m beträgt die maximal zulässige Abweichung: 10 m x ± 0,3 mm/m = ± 3 mm. Die Differenz d zwischen den Punkten I und III darf folglich höchstens 3 mm betragen.

OBJ_BUCH-807-002.book Page 8 Tuesday, September 30, 2008 1:13 PMDeutsch | 9 Bosch Power Tools 1 609 929 S08 | (30.9.08) Arbeitshinweise f Verwenden Sie immer nur die Mitte des Laserpunktes zum Markieren. Die Größe des Laserpunktes ändert sich mit der Ent- fernung. Befestigen mit Halterung Zur Befestigung des Messwerkzeugs auf der Halterung 8 drehen Sie die Feststellschraube 9 der Halterung in der 1/4"-Stativaufnahme 6 am Messwerkzeug fest. Zum Drehen des Mess- werkzeugs auf der Halterung lockern Sie die Schraube 9 leicht. – Drehen Sie das Messwerkzeug auf der Hal- terung 8 zur Seite oder nach hinten, um den unteren Lotstrahl sichtbar zu machen. – Drehen Sie das Messwerkzeug auf der Hal- terung 8, um mit dem waagerechten Laser- strahl Höhen zu übertragen. Mit Hilfe der Halterung 8 haben Sie folgende Möglichkeiten, das Messwerkzeug zu befestigen: – Montieren Sie die Halterung 8 mit der 1/4"- Stativaufnahme 13 auf dem Stativ 18 oder ei- nem handelsüblichen Fotostativ. Für die Be- festigung auf einem handelsüblichen Bausta- tiv benutzen Sie die 5/8"-Stativaufnahme 14. – An Stahlteilen kann die Halterung 8 mit den Magneten 12 befestigt werden. – An Trockenbau- oder Holzwänden kann die Halterung 8 mit Schrauben festgeschraubt werden. Stecken Sie dazu Schrauben von mindestens 50 mm Länge durch die Schraub- löcher 10 der Halterung. – An Rohren oder Ähnlichem kann die Halte- rung 8 mit einem handelsüblichen Gurt be- festigt werden, der durch die Gurtführung 11 gezogen wird. Arbeiten mit dem Stativ (Zubehör) Ein Stativ 18 bietet eine stabile, höheneinstell- bare Messunterlage. Setzen Sie das Messwerk- zeug mit der Stativaufnahme 6 auf das 1/4"-Ge- winde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest. Arbeiten mit der Messplatte (Zubehör) Mit Hilfe der Messplatte 15 können Sie die Lasermarkierung auf den Boden bzw. die Laser- höhe auf eine Wand übertragen. Mit dem Nullfeld und der Skala können Sie den Versatz zur gewünschten Höhe messen und an anderer Stelle wieder antragen. Damit entfällt das exakte Einstellen des Messwerkzeugs auf die zu übertragende Höhe. Die Messplatte 15 hat eine Reflexbeschichtung, die die Sichtbarkeit des Laserstrahls in größerer Entfernung bzw. bei starker Sonnenstrahlung verbessert. Die Helligkeitsverstärkung ist nur zu erkennen, wenn Sie parallel zum Laserstrahl auf die Messplatte blicken. Laser-Sichtbrille (Zubehör) Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller. f Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. f Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständi- gen UV-Schutz und vermindert die Farbwahr- nehmung. Wartung und Service Wartung und Reinigung Lagern und transportieren Sie das Messwerk- zeug nur in der mitgelieferten Schutztasche. Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Was- ser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuch- ten, weichen Tuch ab. Verwenden Sie keine Rei- nigungs- oder Lösemittel. Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln. OBJ_BUCH-807-002.book Page 9 Tuesday, September 30, 2008 1:13 PM10 | Deutsch 1 609 929 S08 | (30.9.08) Bosch Power Tools Sollte das Messwerkzeug trotz sorgfältiger Her- stellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kunden- dienststelle für Bosch-Elektrowerkzeuge ausfüh- ren zu lassen. Geben Sie bei allen Rückfragen und Ersatzteilbe- stellungen bitte unbedingt die 10-stellige Sach- nummer laut Typenschild des Messwerkzeugs an. Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche 16 ein. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Hand- werk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien Tel. Service: +43 (01) 61 03 80 Fax: +43 (01) 61 03 84 91 Tel. Kundenberater: +43 (01) 7 97 22 30 66 E-Mail: abe@abe-service.co.at Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwer- tung zugeführt werden. Nur für EU-Länder: Werfen Sie Messwerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richt- linie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Akkus/Batterien: Werfen Sie Akkus/Batterien nicht in den Haus- müll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umwelt- freundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen de- fekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. OBJ_BUCH-807-002.book Page 10 Tuesday, September 30, 2008 1:13 PMEnglish | 11 Bosch Power Tools 1 609 929 S08 | (30.9.08)
