| Tipo de produto | Nível laser de pontos |
| Marca | Bosch |
| Modelo | GPL 3 G Professional |
| Alcance | 30 m |
| Precisão de nivelamento (sem ponto inferior) | ±0.35 mm/m |
| Precisão de nivelamento (ponto inferior) | ±0.7 mm/m |
| Faixa de autonivelamento | ±4° |
| Tempo de nivelamento | < 4 s |
| Classe laser | 2 |
| Tipo de laser | 500–540 nm, < 1 mW |
| Alimentação | 2 pilhas 1,5 V LR6 (AA) |
| Autonomia | 8 h |
| Peso | 0,35 kg |
| Dimensões (C × L × A) | 115 × 50 × 113 mm |
| Índice de proteção | IP 65 |
| Rosca de tripé | 1/4" |
| Temperatura de operação | -10 °C a +45 °C |
| Temperatura de armazenamento | -20 °C a +70 °C |
| Funções principais | Projeção de pontos laser horizontais, verticais e de prumo; nivelamento automático; desligamento automático após 60 min |
| Suporte magnético | Suporte rotativo magnético integrado |
| Acessórios fornecidos | Bolsa de proteção, etiqueta de advertência em vários idiomas (óculos de visão laser e tripé opcionais) |
| Manutenção e limpeza | Limpar com um pano macio e úmido; não imergir; limpar regularmente a área de saída do laser com cuidado para não deixar fiapos; guardar na bolsa de proteção |
| Instruções de segurança | Não olhar diretamente para o feixe laser; não direcionar para pessoas ou animais; usar apenas peças de reposição originais; desligar o aparelho durante o transporte |
| Serviço pós-venda | Reparo por um centro autorizado Bosch; peças de reposição disponíveis em www.bosch-pt.com |
Perguntas frequentes - GPL 3 G Professional Professional BOSCH
Perguntas dos utilizadores sobre GPL 3 G Professional Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Nível a laser em formato PDF gratuitamente! Encontre o seu manual GPL 3 G Professional Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GPL 3 G Professional Professional da marca BOSCH.
MANUAL DE UTILIZADOR GPL 3 G Professional Professional BOSCH
Português.... Página 56
Italiano ...... Pagina 68
Nederlands.... Pagina 80
Dansk Side 92
Instruções de segurança

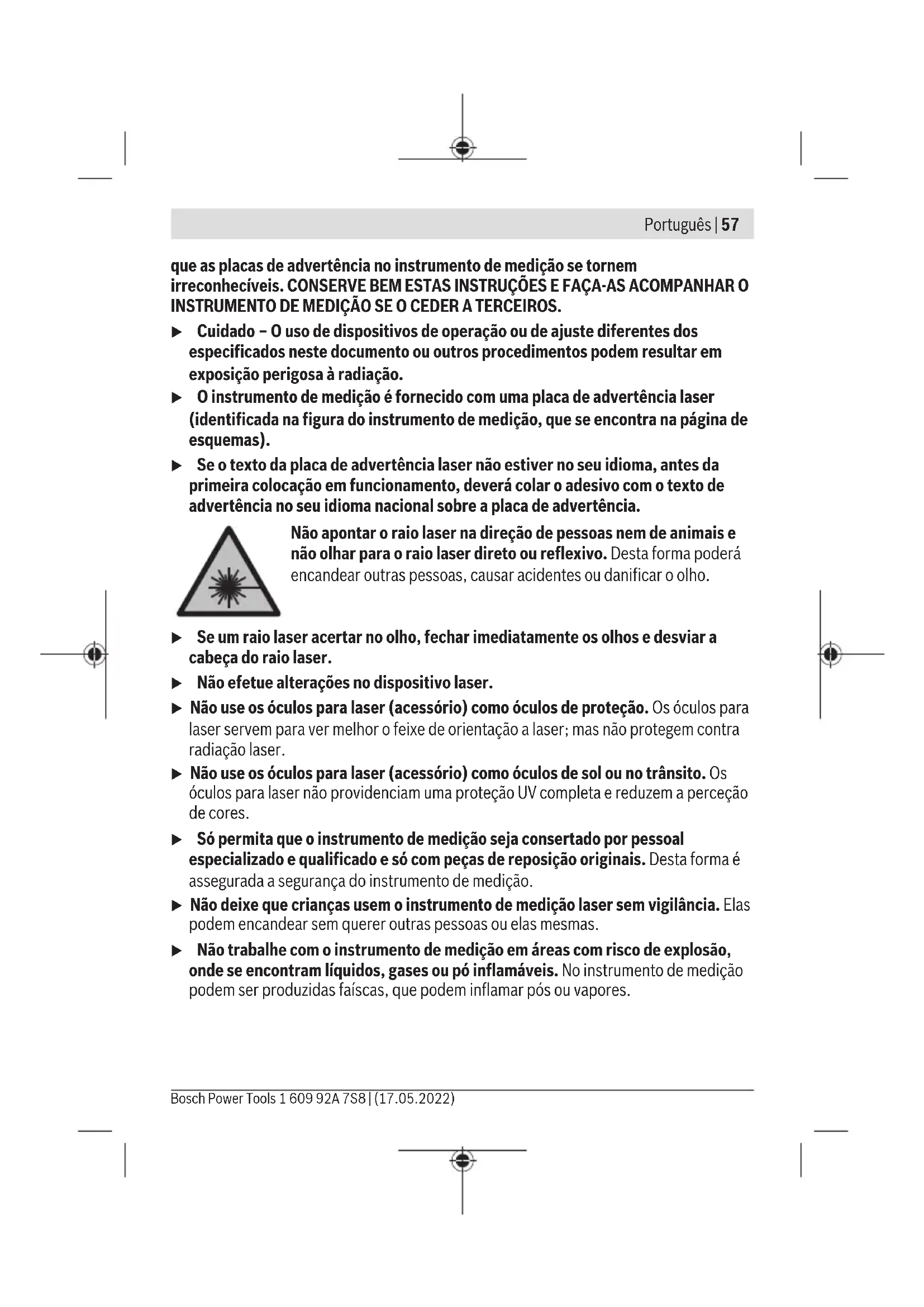

Devem ser lidas e respeitadas todas as instruções para trabalhar de forma segura e sem perigo com o instrumento de medição. Se o instrumento de medição não for utilizado em conformidade com as presentes instruções, as proteções integradas no instrumento de medição podem ser afetadas. Jamais permita
que as placas de advertência no instrumento de medição se tornem irreconhecíveis. CONSERVE BEM ESTAS INSTRUÇÕES E FAÇA-AS ACOMPANHAR O INSTRUMENTO DE MEDIÇÃO SE O CEDER A TERCEIROS.
- Cuidado – O uso de dispositivos de operação ou de ajuste diferentes dos especificados neste documento ou outros procedimentos podem resultar em exposição perigosa à radiação.
O instrumento de medição é fornecido com uma placa de advertência laser (identificada na figura do instrumento de medição, que se encontra na página de esquemas).
Se o texto da placa de advertência laser não estiver no seu idioma, antes da primeira colocação em funcionamento, deverá colar o adesivo com o texto de advertência no seu idioma nacional sobre a placa de advertência.
Não apontar o raio laser na direção de pessoas nem de animais e não olhar para o raio laser direto ou reflexivo. Desta forma poderá encandear outras pessoas, causar acidentes ou danificar o olho.
Se um raio laser acertar no olho, fechar imediatamente os olhos e desviar a cabeça do raio laser.
▶ Não efetue alterações no dispositivo laser.
- Não use os óculos para laser (acessório) como óculos de proteção. Os óculos para laser servem para ver melhor o feixe de orientação a laser; mas não protegem contra radiação laser.
- Não use os óculos para laser (acessório) como óculos de sol ou no trânsito. Os óculos para laser não providenciam uma proteção UV completa e reduzem a perceção de cores.
Só permita que o instrumento de medição seja convertado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição.
- Não deixe que crianças usem o instrumento de medição laser sem vigilância. Elas podem encandear sem querer outras pessoas ou elas mesmas.
- Não trabalhe com o instrumento de medição em áreas com risco de explosão, onde se encontram líquidos, gases ou pó inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.
58 | Português
Não coloque o íman perto de implantes ou outros dispositivos médicos, como p. ex. pacemaker ou bomba de insulina. O íman cria um campo que pode influenciar o funcionamento de implantes ou dispositivos médicos.
Mantenha o instrumento de medição afastado de suportes de dados magnéticos e de aparelhos magneticamente sensíveis. O efeito dos ímanes pode causar perdas de dados irreversíveis.
Descrição do produto e do serviço
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
O instrumento de medição destina-se a determinar e verificar linhas horizontais e pontos de prumada.
O instrumento de medição é apropriado para a utilização em interiores e exteriores.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação do instrumento de medição na página de esquemas.
(1) Abertura para saída do raio laser
(2) Interruptor de ligar/desligar
(3) Suporte rotativo magnético
(4) Suporte de tripé 1/4"
(5) Travamento da tampa do compartimento da pilha
(6) Tampa do compartimento da pilha
(7) íman
(8) Placa de advertência laser
(9) Número de série
(10) Óculos para laser ^a)
(11) Tripé ^a)
(12) Bolsa de proteção ^a)
a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Nível laser de pontos GPL 3 G | |
| Nível laser de pontos GPL 5 G | |
| Número de produto GPL 3 G | 3 601 K66 N.. |
| Número de produto GPL 5 G | 3 601 K66 P.. |
| Raio de açãoA) | 30 m |
| Precisão de nivelamento (exceto ponto laser para baixo)B)C) | ±0,35 mm/m |
| Precisão de nivelamento (ponto laser para baixo)B)C) | ±0,7 mm/m |
| Gama de autonivelamento ±4° | |
| Tempo de nivelamento < 4 s | |
| Temperatura operacional -10°C ... +45°C | |
| Temperatura de armazenamento -20°C ... +70°C | |
| Altura máx. de utilização acima da altura de referência 2000 m | |
| Humidade relativa máx. 90 % | |
| Grau de sujidade de acordo com a IEC 61010-1 2 | D) |
| Classe de laser 2 | |
| Tipo de laser 500-540 nm, < 1 mW | |
| C_6 | 1 |
| Divergência 0,8 mrad (ângulo completo) | |
| Encaixe do tripé 1/4" | |
| Pilhas 2 × 1,5 V LR6 (AA) | |
| AutonomiaB) | 8 h |
| Peso conforme EPTA-Procedure 01:2014 0,35 kg | |
| Dimensões (comprimento × largura × altura) 115 × 50 × 113 mm | |
60 | Português
Nível laser de pontos GPL 3 G
Nível laser de pontos GPL 5 G
Tipo de proteção IP 65
A) O raio de ação pode ser reduzido por condições ambiente desfavoráveis (por exemplo radiação solar direta).
B) a 20-25°C
C) Os valores indicados pressupõem condições ambiente normais a favoráveis (p. ex. ausência de vibração, nevoeiro, fumo, radiação solar direta). Após fortes oscilações de temperatura podem ocorrer desvios de precisão.
D) Só surge sujidade não condutora, mas ocasionalmente é esperada uma condutividade temporária causada por condensação.
Para uma identificação inequívoca do seu instrumento de medição, consulte o número de série (9) na placa de identificação.
Montagem
Colocar/trocar pilhas
Para a operação do instrumento de medição, é recomendável utilizar pilhas de mangano alcalino.
Se necessário, rode o suporte rotativo magnético (3) para o lado, de modo a que a tampa do compartimento das pilhas (6) fique livre.
Para abrir a tampa do compartimento das pilhas (6) prima o travamento (5) para cima e retire a tampa. Insira as pilhas.
Tenha atenção à polaridade correta de acordo com a representação no interior do compartimento das pilhas.
Coloque novamente a tampa do compartimento das pilhas (6) e pressione-a no local marcado sobre o travamento (5) de forma a encaixar.
Se as pilhas começarem a ficar fracas, a luminosidade dos pontos laser reduz lentamente.
Se as pilhas estiverem quase descarregadas, os pontos laser piscam 5× por minuto.
Se as pilhas estiverem descarregadas, os pontos laser piscam mais uma vez antes de o instrumento de medição se desligar.
Substitua sempre todas as pilhas em simultâneo. Utilize apenas pilhas de um fabricante e com a mesma capacidade.
▶ Retire as pilhas do instrumento de medição se não forem utilizadas durante longos períodos. Em caso de armazenamento prolongado no instrumento de medição, as pilhas podem ficar corroídas ou descarregar-se automaticamente.
Funcionamento
Colocação em funcionamento
▶ Proteja o instrumento de medição da humidade e da radiação solar direta.
- Não exponha o instrumento de medição a temperaturas extremas ou oscilações de temperatura. Não os deixe, p. ex., ficar durante muito tempo no automóvel. No caso de oscilações de temperatura maiores, deixe o instrumento de medição atingir a temperatura ambiente e proceda sempre a uma verificação de precisão antes de continuar a trabalhar (ver "Controlo de exatidão do instrumento de medição", Página 62).
No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada.
Evite quedas ou embates violentos com o instrumento de medição. Após severas influências externas no instrumento de medição, recomendamos que se proceda a um controlo de exatidão antes de prosseguir (ver "Controlo de exatidão do instrumento de medição", Página 62).
▶ Desligue o instrumento de medição quando o transporta. A unidade pendular é bloqueada logo que o instrumento for desligado, caso contrário poderia ser danificado devido a fortes movimentos.
Ligar/desligar
Para ligar o instrumento de medição, desloque o interruptor de ligar/desligar (2) para a posição ON. O instrumento de medição emite raios laser imediatamente após ser ligado, através das aberturas de saída (1).
- Não apontar o raio de laser na direção de pessoas nem de animais e não olhar no raio laser, nem mesmo de maiores distâncias.
Para desligar o instrumento de medição, desloque o interruptor de ligar/desligar (2) para a posição OFF. Ao desligar, a unidade pendular bloqueia.
- Não deixe o instrumento de medição ligado sem vigilância e desligue o instrumento de medição após utilização. Outras pessoas poderiam ser cegadas pelo raio laser.
Ao exceder a temperatura de serviço máxima permitida de 45 °C ocorre um desligamento para proteção do diodo laser. Depois de arrefecer, o instrumento de medição volta a estar operacional e pode ser novamente ligado.
O instrumento de medição desliga-se automaticamente após 60 min de funcionamento.
62 | Português
O dispositivo de desligamento automático é reposto para 60 min quando o instrumento de medição ligado se encontra fora da gama de autonivelamento (os pontos laser piscam permanentemente).
Colocar o instrumento de medição sobre uma superfície horizontal e firme ou fixar o instrumento sobre o tripé (11).
Para a utilização do ponto laser inferior, rode o instrumento de medição no suporte rotativo magnético (3) de modo a que o ponto laser seja visível no chão.
Após a ligação o nivelamento automático nivena automaticamente desníveis dentro da gama de autonivelamento de ±4^ . O nivelamento está concluído, assim que os pontos laser acenderem permanentemente e não se moverem mais.
Se não for possível efetuar o nivelamento automático, p. ex. porque a superfície de apoio do instrumento de medição se desvia mais de 4º dos planos horizontais, os pontos laser piscam permanentemente num ritmo acelerado.
Neste caso, coloque o instrumento de medição na horizontal e espere pelo autonivelamento. Assim que o instrumento de medição se encontrar na gama de autonivelamento de ±4^ , os pontos laser acendem permanentemente.
Em caso de vibrações ou de alteração da posição durante o funcionamento, o instrumento de medição volta a ser nivelado automaticamente. Após um novo nivelamento, verifique a posição horizontal ou vertical dos pontos laser relativamente aos pontos de referência para evitar erros devido a um deslocamento do instrumento de medição.
Controlo de exatidão do instrumento de medição
Influências sobre a precisão
A maior influência é exercida pela temperatura ambiente. Especialmente a partir do solo, as diferenças de temperatura podem distrair o raio laser.
As camadas de temperatura próximas ao chão são maiores, o instrumento de medição deveria sempre ser montado sobre um tripé, a partir de uma distância de medição de 20 m. De preferência também deverá colocar o instrumento de medição no centro da superfície de trabalho.
Para além das influências externas, também as influências específicas do aparelho (como p. ex. quedas ou pancadas fortes) podem causar desvios. Verifique, por isso, a precisão de nivelamento antes de iniciar o trabalho.
Se o instrumento de medição ultrapassar a divergência máxima num dos controlos, deverá ser reparado por um serviço pós-venda Bosch.
Verificar a precisão de nivelamento na horizontal

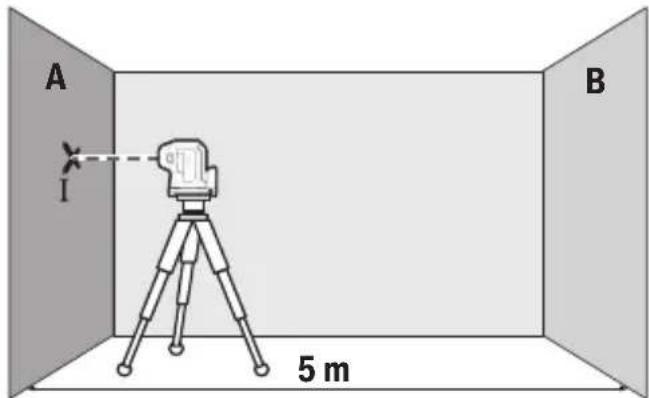

Para o controlo é necessária uma distância de 5 m livre de obstáculos, sobre solo firme entre duas paredes A e B.
- Montar o instrumento de medição próximo à parede A, sobre um tripé ou colocá-lo sobre uma superfície firme e plana. Ligue o instrumento de medição.
- Oriente a linha laser horizontal, que decorre paralelamente ao eixo longitudinal do instrumento de medição, na parede próxima A. Deixe o instrumento de medição executar a nivelação. Marque o centro do ponto laser na parede (ponto I).


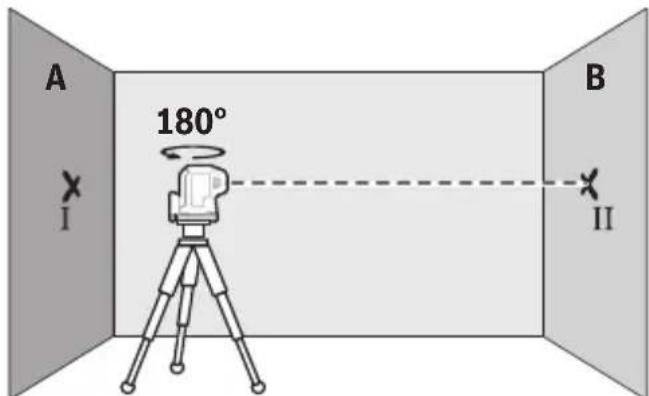

A 180° I B II- Rode o instrumento de medição em 180°, deixe-o nivelar e marque o ponto de cruzamento da linha laser na parede oposta B (ponto II).

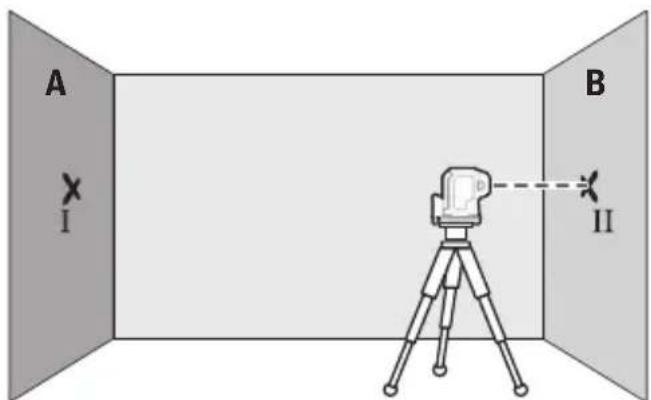

- Posicione o instrumento de medição - sem o rodar - próximo da parede B, ligue-o e deixe-o nivelar.
64 | Português
- Alinhe o instrumento de medição em altura (com a ajuda do tripé ou colocando algo por baixo) de forma a que o ponto de cruzamento acerte precisamente no ponto II anteriormente marcado na parede B.


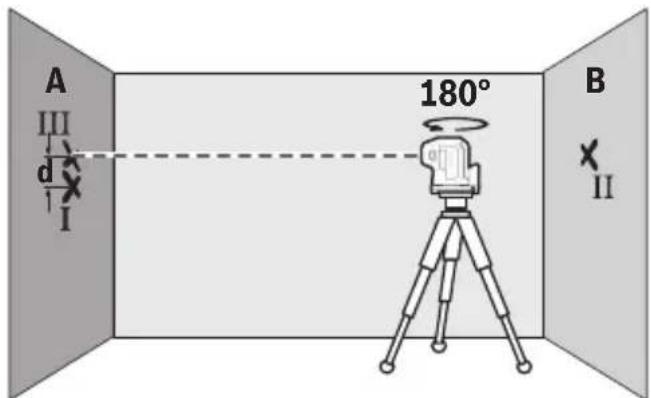

A III d I 180° B II- Rode o instrumento de medição em 180°, sem alterar a altura. Deixe-o executar a nivelação e marque o ponto de cruzamento da linha laser na parede A (ponto III). Certifique-se de que o ponto III se encontra na vertical por cima ou por baixo do ponto I.
- Da diferença d dos dois pontos marcados I e III na parede A resulta o desvio de altura real do instrumento de medição ao longo do eixo longitudinal.
Com um trajeto de medição de 2 × 5 m = 10 m o desvio máximo permitido é de:
10 m × ±0,35 mm/m = ±3,5 mm. A diferença d entre os pontos I e III só pode ser no máximo de 3,5 mm.
GPL 5 G: repita o processo de medição para os dois raios laser laterais que passam ao longo do eixo transversal do instrumento de medição. Para tal, rode o instrumento de medição antes do início do processo de medição em 90° para a direita ou para a esquerda.
Verificar a exatidão prumo
Para o controlo é necessária uma distância sobre solo firme com uma distância de aprox.

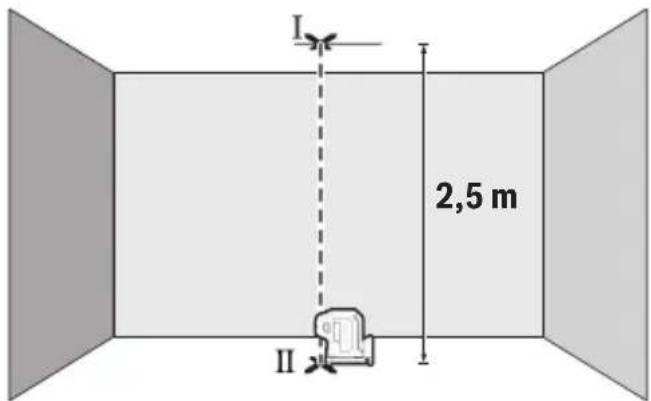

- Coloque o instrumento de medição no chão. Ligue o instrumento de medição e rode-o no suporte rotativo magnético (3) de modo a que o ponto laser inferior seja visível no chão. Deixe o instrumento de medição executar o nivelamento.


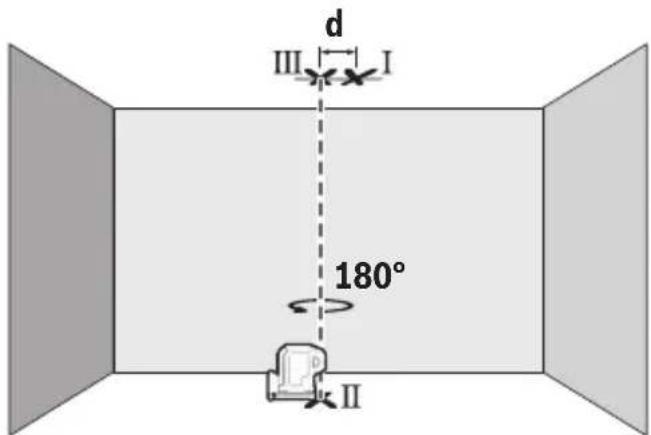

- Rode o instrumento de medição em 180°. Posicione-o de forma a que o centro do ponto laser inferior se encontre no ponto II já marcado. Deixe o instrumento de medição executar a nivelação. Marque o centro do ponto laser superior (ponto III).
- Da diferença d dos dois pontos marcados I e III no teto resulta o desvio real do instrumento de medição do plano vertical.
O desvio máximo permitido é calculado da seguinte maneira: distância dupla entre chão e teto × 0,35 mm/m.
66 | Português
Exemplo: numa distância entre chão e teto de 2,5 m o desvio máximo pode ser 2 × 2,5 m × ±0,35 mm/m = ±1,75 mm. Os pontos I e III podem encontrar-se separados no máximo 1,75 mm entre si.
Instruções de trabalho
▶ Use sempre o centro do ponto laser para as marcações. O tamanho do ponto do raio laser modifica-se com a distância.
Trabalhar com um tripé (acessório)
Um tripé assegura uma base de medição estável e ajustável em altura. Coloque o instrumento de medição com o suporte de tripé der 1/4" (4) na rosca do tripé (11) ou num tripé de máquina fotográfica convencional. Fixe o instrumento de medição com o parafuso de fixação do tripé.
Alinhar aproximadamente o tripé antes de ligar o instrumento de medição.
Fixe com o suporte rotativo magnético (ver figuras A–B)
Com o suporte rotativo magnético integrado (3) pode fixar o instrumento de medição em materiais magnetizáveis.
Mantenha os dedos afastados da parte de trás do suporte rotativo magnético, quando fixa o suporte magnético a superfícies. Devido à forte força de tração dos ímanes (7) os dedos podem ficar entalados.
Alinhe aproximadamente o suporte rotativo magnético (3) antes de ligar o instrumento de medição.
Rode o instrumento de medição no suporte rotativo magnético (3) para tornar visível o ponto laser inferior ou para transmitir alturas com o ponto laser horizontal. Deixe o instrumento de medição engatar novamente no suporte rotativo quando o desligar e transportar (ver figura B).
Óculos de visualização de raio laser (acessórios)
Os óculos de visualização de raio laser filtram a luz ambiente. Com isto a luz do laser parece mais clara para os olhos.
- Não use os óculos para laser (acessório) como óculos de proteção. Os óculos para laser servem para ver melhor o feixe de orientação a laser; mas não protegem contra radiação laser.
- Não use os óculos para laser (acessório) como óculos de sol ou no trânsito. Os óculos para laser não providenciam uma proteção UV completa e reduzem a perceção de cores.
Exemplos de trabalho (ver figura C–E)
Pode ver exemplos para possibilidades de utilização do instrumento de medição nas páginas gráficas.
Manutenção e assistência técnica
Manutenção e limpeza
Manter o instrumento de medição sempre limpo.
Não mergulhar o instrumento de medição na água ou em outros líquidos.
Limpar sujidades com um pano húmido e macio. Não utilize detergentes ou solventes.
Limpe particularmente as áreas na abertura de saída do laser com regularidade e certifique-se de que não existem fiapos.
Armazene e transporte o instrumento de medição apenas na bolsa de proteção (12).
Envie o instrumento de medição em caso de reparação na bolsa de proteção (12).
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.boschpt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.
Brasil
Robert Bosch Ltda. – Divisão de Ferramentas Elétricas
Rodovia Anhanguera, Km 98 - Parque Via Norte
13065-900, CP 1195
Campinas, São Paulo
Tel.: 0800 7045 446
www.bosch.com.br/contato
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
68 | Italiano
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em:
Os instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deite o instrumento de medição e as pilhas no lixo doméstico!
Apenas para países da UE:
Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente os instrumentos de medição que já não são usados e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-los para uma reciclagem ecológica.
No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.
