GPL 3 G Professional Professional - ระดับเลเซอร์ BOSCH - คู่มือผู้ใช้ฟรี

ประเภทผลิตภัณฑ์	เลเซอร์ปรับระดับแบบจุด
ยี่ห้อ	Bosch
รุ่น	GPL 3 G Professional
ระยะทำงาน	30 ม.
ความแม่นยำในการปรับระดับ (ไม่รวมจุดต่ำ)	±0.35 มม./ม.
ความแม่นยำในการปรับระดับ (จุดต่ำ)	±0.7 มม./ม.
ช่วงปรับระดับอัตโนมัติ	±4°
เวลาในการปรับระดับ	< 4 วินาที
คลาสเลเซอร์	2
ประเภทเลเซอร์	500–540 นาโนเมตร, < 1 มิลลิวัตต์
แหล่งจ่ายไฟ	2 ก้อนแบตเตอรี่ 1.5 V LR6 (AA)
อายุการใช้งานแบตเตอรี่	8 ชั่วโมง
น้ำหนัก	0.35 กก.
ขนาด (กว้าง × ยาว × สูง)	115 × 50 × 113 มม.
ระดับการป้องกัน	IP 65
เกลียวขาตั้งกล้อง	1/4"
อุณหภูมิการทำงาน	-10 °C ถึง +45 °C
อุณหภูมิการจัดเก็บ	-20 °C ถึง +70 °C
ฟังก์ชันหลัก	ฉายจุดเลเซอร์แนวราบ แนวดิ่ง และดิ่ง พร้อมปรับระดับอัตโนมัติ และปิดอัตโนมัติหลังจาก 60 นาที
อุปกรณ์ยึดแม่เหล็ก	อุปกรณ์หมุนแม่เหล็กในตัว
อุปกรณ์ที่ให้มา	ซองป้องกัน ป้ายคำเตือนหลายภาษา (แว่นตาเลเซอร์และขาตั้งกล้องเป็นอุปกรณ์เสริม)
การบำรุงรักษาและการทำความสะอาด	ทำความสะอาดด้วยผ้านุ่มชุบน้ำหมาด ๆ อย่าจุ่มน้ำ ทำความสะอาดบริเวณทางออกของเลเซอร์เป็นประจำโดยไม่ให้มีขุย เก็บในซองป้องกัน
ข้อควรระวังด้านความปลอดภัย	ห้ามมองลำแสงเลเซอร์โดยตรง ห้ามเล็งไปที่บุคคลหรือสัตว์ ใช้อะไหล่แท้ของ Bosch เท่านั้น ปิดเครื่องระหว่างการขนส่ง
บริการหลังการขาย	ซ่อมแซมที่ศูนย์บริการที่ได้รับอนุญาตของ Bosch อะไหล่มีจำหน่ายที่ www.bosch-pt.com

คำถามที่พบบ่อย - GPL 3 G Professional Professional BOSCH

ระยะทำงานสูงสุดของ Bosch GPL 3 G Professional คือเท่าใด

ระยะทำงานสูงสุดคือ 30 เมตร ซึ่งอาจลดลงในสภาพที่ไม่เอื้ออำนวย เช่น แสงแดดโดยตรง

จะตรวจสอบความแม่นยำในการปรับระดับแนวนอนได้อย่างไร

วางเครื่องบนขาตั้งกล้องห่างจากผนัง 5 เมตร ทำเครื่องหมายจุดเลเซอร์ หมุนเครื่อง 180° แล้ววัดระยะห่างระหว่างจุดต่าง ๆ ระยะห่างสูงสุดที่อนุญาตคือ ±3.5 มม. ที่ระยะ 10 เมตร

จะทำอย่างไรหากจุดเลเซอร์กะพริบเร็ว

แสดงว่าเครื่องอยู่นอกช่วงปรับระดับอัตโนมัติ ±4° วางเครื่องบนพื้นผิวที่เรียบกว่าและรอให้ปรับระดับ (จุดจะสว่างต่อเนื่อง)

แบตเตอรี่ใช้งานได้นานเท่าใด

แบตเตอรี่อัลคาไลน์ใช้งานได้ประมาณ 8 ชั่วโมง เมื่อแบตเตอรี่อ่อน ความสว่างจะลดลง จากนั้นจุดจะกะพริบ 5 ครั้งต่อนาทีก่อนดับ

เครื่องปิดอัตโนมัติหรือไม่

ใช่ ปิดอัตโนมัติหลังจากทำงาน 60 นาที ฟังก์ชันนี้จะรีเซ็ตหากเครื่องอยู่นอกช่วงปรับระดับอัตโนมัติ

สามารถใช้เครื่องภายนอกอาคารได้หรือไม่

ได้ ออกแบบมาให้ใช้ทั้งในและนอกอาคาร ข้อควรระวัง: ระยะทำงานอาจลดลงเมื่อโดนแสงแดด ระดับการป้องกัน IP 65 ป้องกันฝุ่นและละอองน้ำ

ทำความสะอาดเลเซอร์ปรับระดับอย่างไร

ทำความสะอาดด้วย ผ้าชุบน้ำหมาด ๆ โดยไม่ใช้น้ำยาหรือตัวทำละลาย อย่าจุ่มเครื่อง ทำความสะอาดบริเวณทางออกเลเซอร์เป็นประจำโดยไม่มีขุย

ข้อควรระวังด้านความปลอดภัยที่สำคัญคืออะไร

ห้ามมอง ลำแสงเลเซอร์ โดยตรง (คลาส 2) ห้ามเล็งไปที่บุคคลหรือสัตว์ ปิดเครื่องระหว่างขนส่งเพื่อล็อคชุดเพนดูลัม ใช้อะไหล่แท้เท่านั้น

จะติดตั้งเครื่องบนพื้นผิวโลหะได้อย่างไร

ใช้ อุปกรณ์หมุนแม่เหล็ก ในตัว ระวังอย่าให้นิ้วหนีบเนื่องจากแรงดึงดูดของแม่เหล็ก ปรับตำแหน่งคร่าว ๆ ก่อนเปิดเครื่อง

จะหาอะไหล่หรือส่งซ่อมได้ที่ไหน

เยี่ยมชม www.bosch-pt.com สำหรับอะไหล่และแผนผังชิ้นส่วน สำหรับการซ่อมแซม ติดต่อฝ่ายบริการหลังการขายของ Bosch ที่ 09 70 82 12 26 (ฝรั่งเศส) แจ้งหมายเลขอ้างอิง 10 หลักบนฉลาก

คู่มือผู้ใช้ GPL 3 G Professional Professional BOSCH

th หนังสือคม้อการใชงานฉบับตนเอง

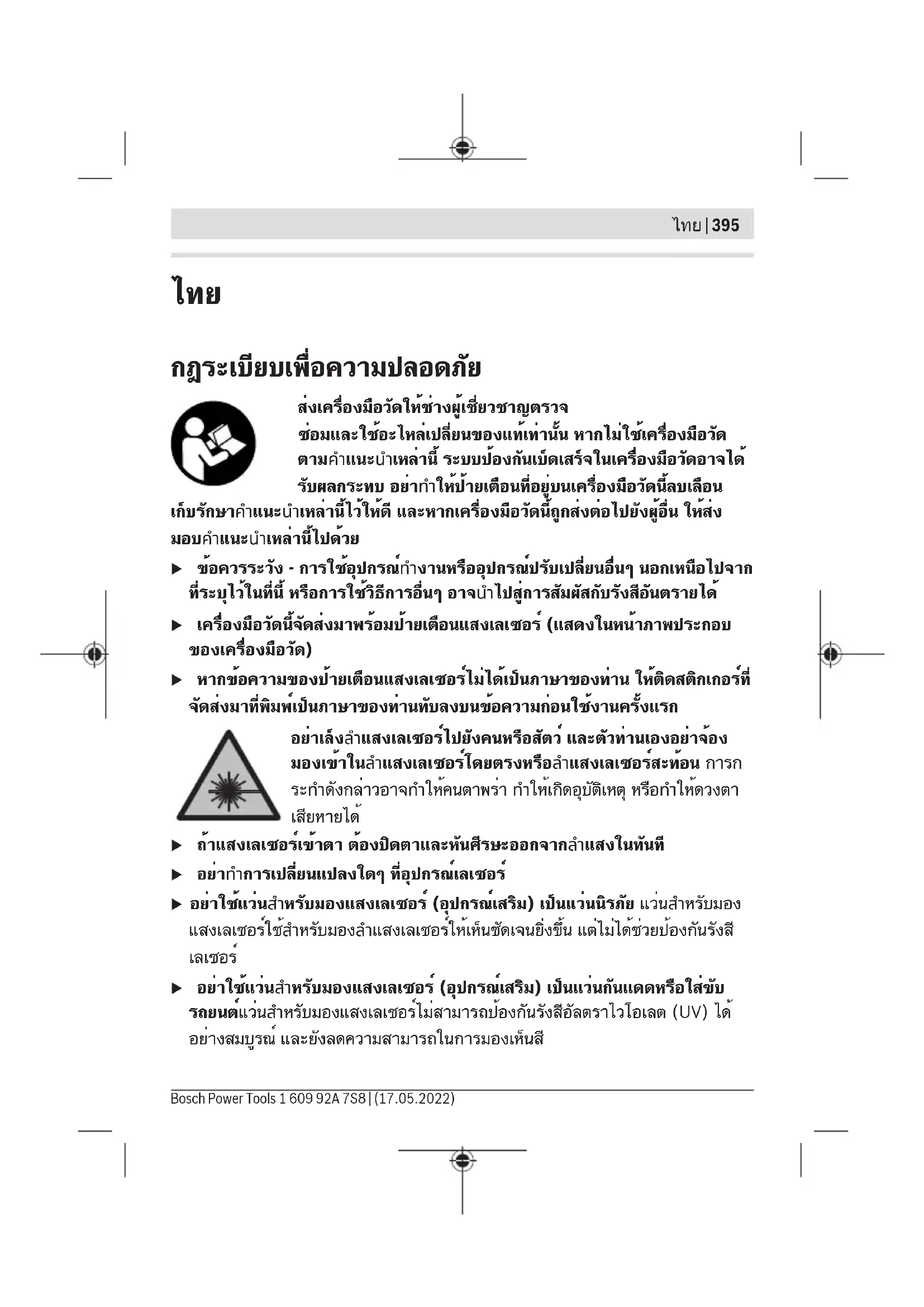

กฎระเบียบเพื่อความปลอดภัย

ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตราวจ ซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น หากไม่ใช้เครื่องมือวัด ตามคำแนะนำเหล่านี้ ระบบป้องกันเบตเสร็จในเครื่องมือวัดอาจได้ รับผลกระทบ อย่ากำให้บ้ายเตือนที่อยู่บนเครื่องมือวัดนี้ลบเลือน เก็บรักษาคำแนะนำเหล่านี้ไว้ให้ดี และหากเครื่องมือวัตนี้ลูกส่งต่อไปยังผู้อื่น ไหัส่งมอบคำแนะナーเหล่านี้ไปด้วย

ข้อควรระวัง - การใช้อุปกรณ์ทำงานหรืออุปกรณ์ปรับเปลี่ยนอื่นๆ นอกเหนือไปจาก ที่ระบุไว้ในที่นี้ หรือการใช้วิธีการอื่นๆ อาจ payoutsไปสู่การสัมผัสกับรังสือันตรายได้
▶ เครื่องมือวัดนี้จัดส่งมาพร้อมป้ายเตือนแสงเลเซอร์ (แสดงในหน้าภาพประกอบของเครื่องมือวัด)
▶ หากข้อความของป้ายเตือนแสงเลเซอร์ไม่ได้เป็นภาษาของท่าน ให้ติดสติกเกอร์ที่จัดส่งมาที่พิมพ์เป็นภาษาของท่านทับลงบนข้อความก่อนใช้งานครั้งแรก

อย่าเล็งลำแสงเลเซอร์ไปยังคนหรือสัตว์ และตัวท่านเองอย่าจ้อง มองเข้าในลำแสงเลเซอร์โดยตรงหรือลำแสงเลเซอร์สะท้อน การก ระทำดังกล่าวอาจทำให้คนตาพร่ำ ทำให้เกิดอุบัติเหตุ หรือทำให้ดวงตา เลียหายได้

▶ ถ้าแสงเลเซอร์เข้าตา ต้องปิดตาและหันศีรระออกจากลำแสงในหันที่
▶ อย่ากำคารเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์
▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็นแวนนิรภัย แวนสำหรับมองแสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์ให้เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยป้องกันรังสี เลเซอร์
▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็นแวนกันแตกหรือใส่ขับรถยนต์แวนสำหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสือลตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นลี

396 | ไทย

▶ ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจช่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น ทั้งนี้เพื่อใหม่นใจได้ว่าจะสามารถใช้งานเครื่องมือวัดได้อย่างปลอดภัยเสมอ
▶ อย่าให้เด็กใช้เครื่องมือวัดด้วยเลเซอร์โดยไม่ควบคุมตูแล เด็กๆ อาจกำให้มุคคลอื่น หรือตนเองตาพร่่าโดยไม่ตั้งใจ
▶ อย่าใช้เครื่องมือวัดในสภาพแวดล้อมที่เสี่ยงต่อการระเบิด ซิ่งเป็นที่ที่มีของเหลว แก้ซ หรือผุ่นที่ติดไฟได้ ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นละออง หรือ Taiระเหยไห้ติดไฟได้

ต้องกันแม่เหล็กให้ท่างจากวัตถุปลูกถ่ายในร่างกายและอุปกรณ์ ทางการแพทย์อื่นๆ เครื่องปรับจังหวะการเต้นของหัวใจด้วยไฟฟ้า หรือปัมอินชูลิน ระบบจะสร้างสนามแม่เหล็กซึ่งสามารถกำให้วัตถุปลูก ถ่ายในร่างกายและอุปกรณ์ทางการแพทย์อื่นๆ ทำงานบกพร่องได้

▶ ต้องกันเครื่องมือวัดให้ท่างจากสื่อข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและอุปกรณ์ที่ไว ต่อแรงดึงคูดแม่เหล็ก แม่เหล็กสามารถกำให้ข้อมูลสูญหายอย่างเรียกลับไม่ได้

รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ

กรุณาดภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือวัตถูกออกแบบมาสำหรับการตรวจวัดและตรวจสอบการจัดเทำแหน่งแนวนอน และจุดดิ่ง

เครื่องมือวัดนี้เหมาะสมำหรับใช้งานทั้งภายในและภายนอกอาคาร

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมือวัดที่แสดงในหน้าภาพประกอบ

(1) ช่องทางออกลำแสงเลเซอร์
(2) สวิทช์เปิด-บิด
(3) ฐานจับเครื่องแบบมีแม่เหล็ก

ไทย|397

(4) ช่องประกอบของชาตั้งแบบสามขาขนาด 1/4"
(5) ตัวล็อกฝาช่องไล่แบตเตอรี่
(6) ผาช่องใส่แบตเตอรี่
(7) แม่เหล็ก
(8) ป้ายเตือนแสงเลเซอร์
(9) หมายเลขเครื่อง
(10) แวนสำหรับมองแสงเลเซอร์ ^a)
(11) ชาตั้งแบบสามขา ^a)
(12) กระเป๋าใส่เครื่องมือวัด ^a)

a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบหั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา

ข้อมูลทางเทคนิค

เลขอร์แบบจุด	GPL 3 G
เลขอร์แบบจุด	GPL 5 G
หมายเลขสินค้า GPL 3 G	3 601 K66 N..
หมายเลขสินค้า GPL 5 G	3 601 K66 P..
ระยะการกํางานA)	30 ม.
ความแม่นยําในการปรับระดับ (ยกเว้นจุดเลเซอร์ทางต้านล่าง)B)C)	± 0.35 mm./ม.
ความแม่นยําในการปรับระดับ (จุดเลเซอร์ลงด้านล่าง)B)C)	± 0.7 mm./ม.
ย่านการกําระดับอัตโนมัติ	± 4^
ระยะเวลากําระดับ	< 4 วินาที
อุณหภูมิไช้งาน	-10 °C ... +45 °C
อุณหภูมิเก็บรักษา	-20 °C ... +70 °C

Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)

398 | ไทย

เลเซอร์แบบจุด	GPL 3 G
เลเซอร์แบบจุด	GPL 5 G
ความสูงใช้งานเหนือระดับอ้างอิง สูงสุด	2000 m.
ความชื่นสัมพัทธ์ สูงสุด	90 %
ระดับมลฟิษตาม IEC 61010-1	2D)
ระดับเลเซอร์	2
ชนิดเลเซอร์	500-540 นาโนเมตร,< 1 มิลลิวัตต์
C6	1
การบานออกของลําแสง	0.8 mrad (มุมเต็ม)
ช่องประกอบของชาตั้งแบบสามขา	1/4"
แบตเตอรี่	2 × 1.5 V LR6 (AA)
ระยะเวลากํางานB)	8 ชม.
น้ําหนักตามระเบียบการEPTA-Procedure 01:2014	0.35 กก.
ขนาด (ความยาว × ความกว้าง × ความสูง)	115 × 50 × 113 มม.
ระดับการคุ้มกัน	IP 65

A) ยานการทำงานอาจลดลงหากมีสภาวะแวดลอมที่ไม่เหมาะสม (ต.ย. เช่น แสงอาทิตยสอง โดยตรง)
B) 20-25 °C
C) ค่าที่ระบุเป็นค่าที่กำหนดตามตามสภาพแวดล้อมปกติ (เช่น ไม่มีการลั่นสะเทือน ปราศจากหมอก ควัน ไม่โดนแสงแตกโดยตรง) ความผันผวนของอุณหภูมิที่มากเกินไปอาจส่งผลให้เกิดความเบี่ยง เบนต่อความแม่นยําได้
D) เกิดขึ้นเฉพาะมลพิษที่ไม่นำไฟฟ้า ยกเว้นบางครั้งบำไฟฟ้าได้ชั่วคราวที่มีสาเหตุจากการกลุ่นตัวที่ได้คาดว่าจะเกิดขึ้น

สำหรับการระบุเครื่องมือวัดของท่านอย่างซัดเจน กรุณาดูหมายเลขเครื่อง (9) บนแผ่นป้ายรุ่น

การติดตั้ง

การใส่/การเปลี่ยนแบตเตอรี่

สำหรับการใช้งานเครื่องมือวัด ขอแนะบําให้ใช้แบตเตอรี่อัลคาไลน์แมงกานีส หากจำเป็น ให้หมุนฐานจับเครื่องแบบมีแม่เหล็ก (3) ไปทางด้านข้าง เพื่อให้ผ่าปิดช่องใส่ แบตเตอรี่ (6) เปิดออก เมื่อต้องการเปิดฝ่าช่องใส่แบตเตอรี่ (6) ให้กล้อค (5) ไปด้านบนและถอดฝ่าช่องใส่ แบตเตอรี่ออก ใส่แบตเตอรี่เข้าไป ขณะใส่แบตเตอรี่ต้องดูไห้ข้าวแบตเตอรี่อยู่ใน cetําแหน่งที่ลูกต้องตามที่กำหนดไว้ที่ด้านในช่อง ใส่แบตเตอรี่ เปลี่ยนฝาปิดช่องใส่แบตเตอรี่ (6) และกดเข้าที่ตรงจุดที่กําเครื่องหมายไว้เหนือตัวยิด (5) ไห้แน่น หากแบตเตอรี่อ่อน ความสามารถของจุดเลเซอร์จะลดลงอย่างข้าๆ หากแบตเตอรี่ไกล้หมดจุดเลเซอร์จะกะพริบ 5 ครั้งต่อนาที หากแบตเตอรี่หมด จุดเลเซอร์และไฟแสดงสถานะแบตเตอรี่จะกะพริบอีกครั้งก่อนที่เครื่อง มือวัดจะปิดลวิตซ์ เปลี่ยนแบตเตอรี่ทุกก้อนพร้อมกันเสมอ โดยใช้แบตเตอรี่จากผู้ผลิตราย เดียวกันทั้งหมดและมีความจุเท่ากันทุกก่อน

▶ เมื่อไม่ใช้งานเครื่องมีอวัดเป็นเวลานาน ต้องลอดแบตเตอร์ออก แบตเตอรี่ในเครื่องมือตัดอาจกัดกร่อนในระหว่างเก็บรักษาเป็นเวลานาน และปล่อยประจุออกเองได้

การปฏิบัติงาน

การเริ่มต้นปฏิบัติงาน

▶ ป้องกันไม่ให้เครื่องมือวัดได้รับความชิ้นและโดนแสงแตตส่องโดยตรง
▶ อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับอุณหภูมิที่เปลี่ยนแปลงมาก ต. ย. เช่น อย่าปล่อยเครื่องไว้ในรถยนต์เป็นเวลานาน หากเกิดความผันผวนของอุณหภูมิสูงขึ้น ปล่อยให้เครื่องมือวัดปรับอุณหภูมิก่อนและตรวจสอบความแม่นยำก่อนDoneเนินการต่อ (ดู "การตรวจสอบความแม่นยําของเครื่องมือวัด", หน้า 401)

400 | ไทย

อุณหภูมิที่สูงมากหรืออุณหภูมิที่เปลี่ยนแปลงมากอาจส่งผลต่อความแม่นยำของเครื่องมือวัด

หลีกเลี่ยงอย่าให้เครื่องมือวัดตกหล่นหรือถูกกระทบอย่างรุนแรง เมื่อเครื่องมือวัดถูก กระทบจากภายนอกอย่างแรง ขอแนะนําให้ทำการตรวจสอบความแม่นยำทุกครั้งก่อน ^n่ามาใช้งานต่อ (ดู "การตรวจสอบความแม่นยําของเครื่องมือวัด", หน้า 401)
▶ ปิดเครื่องมือวัดเมื่อขนย้าย เมื่อบิดสวิทช์ ซุดกำหนดับจะถูกล้อค ถ้าไม่เช่น นั้นการเคลื่อนไหวอย่างรุนแรงอาจกำให้ซุดกำหนดับเสียหายได้

การเปิด-ปิดเครื่อง

เปิดสวิทช์เครื่องมือวัดโดยต้นสวิทช์เปิด-ปิด (2) ไปที่ fail แหน่ง ON. เครื่องมือวัดปล่อย เส้นเลเซอร์ออกมาจากช่องทางออก (1) ทันที่เมื่อเปิดสวิทช์

▶ อย่าส่องลำแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่าจ้องมองลำแสงเลเซอร์แม่จะอยู่ในระยะเวลา

เมื่อต้องการปิดสวิทช์เครื่องมือวัด ให้เลื่อนสวิทช์เบิด-บิด (2) ไปที่ถำแหน่ง OFF เมื่อปิด สวิทช์ชุดลูกติ่งจะลูกล้อค

▶ อย่าวางเครื่องมือวัดที่เปิดสวิทช์ห้างไว้โดยไม่มีผู้ตุแล และให้บิดสวิทช์เครื่องมือวัดเมื่อเลิกใช้งาน คนอื่นอาจตาพร่จากแสงเลเซอร์ใด

หากเครื่องมีอุณหภูมิเกินกว่าอุณหภูมิใช้งานสูงสุดที่อนุญาตคือ 45 °C เครื่องจะปิดสวิทช์ ทั้งนี้เพื่อบกป้องเลเซอร์ไตโอด เมื่อเครื่องมีอวัดเย็นลงแล้ว เครื่องพร้อมจะทำงาน ให้เปิดสวิทช์เครื่องอีกครั้งใต้

การปิดอัตโนมัติ

เครื่องมือวัดจะบิดสวิทช์โดยอัตโนมัติหลังใช้งานไป 60 นาที

การปิดเครื่องอัตโนมัติ 60 นาท จะรีเซ็ดเป็นค่าทำสุดเมื่อเครื่องมือวัดที่เปิดอยู่นอกช่วงการ ปรับระดับตัวเอง (จุดเลเซอร์จะกะพริบอย่างต่อเนื่อง)

การกำหนดอัตโนมัติ

วางเครื่องมือวัดบนพื้นที่มั่นคงและราบเสมอกันหรือติดตั้งเข้าบนชาตั้งแบบลามชา (11)

ในการใช้จุดเลเซอร์ด้านล่างให้หมุนเครื่องมือวัดบนฐานจับเครื่องแบบมีแม่เหล็ก (3) เพื่อ ไหมองเห็นจุดเลเซอร์บนพื้น

ไทย|401

หลังจากเปิดสวิจซ์การทำระดับอัตโนมัติจะปรับความไม่ราบเรียบไห้สมดุลภายในการ ปรับระดับอัตโนมัติ ±4° การกำหนดับเสร็จสิ้นทันที่ที่จุดเลเซอร์สองสว่างอย่างต่อเนื่องและ ไม่เคลื่อนไหวอีกต่อไป

หากฟังก์ชันการกำหนดับอัตโนมัติไม่สามารถทำงานได้ เช่น เนื่องจากพื้นผิวที่เครื่องมือวัด ตั้งอยู่เบี่ยงเบนมากกว่า 4° จากระ Canvasรากล สำแสงเลเซอร์จะกะพริบเร็วต่อเนื่อง

ในกรณีนี้ให้ตั้งเครื่องมือวัดให้ราบเสมอกัน และรอให้เกิดการกำระดับอัตโนมัติ ทันที่ที่ เครื่องมือวัดอยู่ในย่านการกำระดับอัตโนมัติ ±4° ลำแสงเลเซอร์จะส่องสว่างอย่างต่อ เนื่อง

ในกรณีที่พื้นสั่นสะเทือนหรือเปลี่ยนตําแหน่งขณะกำหนด เครื่อง

มือวัดจะ/)ระดับโดยอัตโนมัติอีกครั้ง หลังจาก兄ระดับใหม่ ไห้ตรวจสอบ兄 Rawของจุด เลเซอร์แนวนอนและแนวตั้งกับจุดอ้างอิง ทั้งนี้เพื่อหลักเลี่ยงความผิดพลาดอันเกิดจากการ เลื่อนเครื่องมือวัด

การตรวจสอบความแม่นยําของเครื่องมือวัด

ผลกระทบต่อความแมน你以为

อุณหภูมิรอบด้านมีผลต่อความแม่นยำมากที่สุด โดยเฉพาะอย่างยิ่งความแตก ต่างของอุณหภูมิจากพื้นขึ้นไปที่ระดับสูงกว่าสามารถเปียงเบนลำแสงเลเซอร์ได้

เนื่องจากบริเวณไกลพื้นมีการพันผวนของขั้นอุณหภูมิมากที่สุด ดังนั้นเมื่อระยะทางวัดไกลกว่า 20 ม. จึงควรประกอบเครื่องมือวัดเช้ากับชาตั้งแบบสามขาเสมอ หากเป็นไปได้ให้ตั้งเครื่องมือวัดไว้กลางพื้นที่ทำงานด้วย

นอกจากสาเหตุและบัจจัยจากภายนอกแล้ว สาเหตุและบัจจัยเฉพาะตัวอุปกรณ์เอง (ต. ย. เช่น การตกหลน หรือการกระทอกอย่างรุ่นแรง) อาจบำไปสู่การเปี่ยงเบนไต้ด้วย ตังนั้นให้ ตรวจสอบความแม่นยำการทำระดับทุกครั้งก่อนเริ่มทำงาน

หากเครื่องมือวัดเบี่ยงเบนเกินค่าเบี่ยงเบนสูงสุดในระหว่างการทดสอบครั้งใดครั้งหนึ่ง ให้ ล่งเครื่องให้นุนย์บริการหลังการขาย Bosch ช่อมแซม

การตรวจสอบความแม่นยำการกำหนดับแนวนอน

สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่า 5 ม. บนพื้นผิวที่มั่นคงระหว่างผนัง A และ B

402 | ไทย

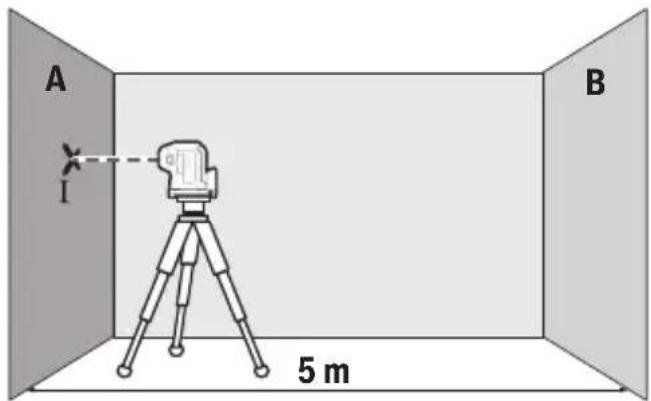

- ประกอบเครื่องมือวัดเข้าบนชาตั้งแบบสามชา หรือวางเครื่องบนพื้น ผิวที่มั่นคงและรายเสมอกันใกล้กับผนัง A เปิดสวิทย์เครื่องมือวัด

- ซีลําแสงเลเซอร์แนวนอนที่วิ่งขนาดกับแกนยาวของเครื่องมือวัดไปยังผนั้งฝั่งไกล A ปล่อยให้เครื่องมือวัดทำระดับ ทำเครื่องหมายตรงกลางจุดเลเซอร์บนผนั้ง (จุด I)

A 180° I B II

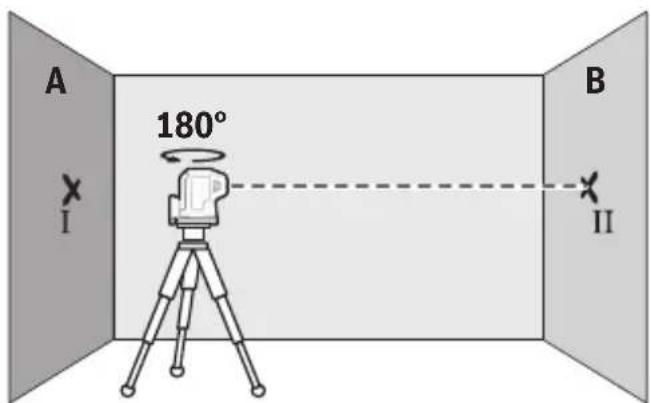

• หมุนเครื่องมือวัดไป 180° ปล่อยให้เครื่องมือวัด Tigerระดับและกําเครื่องหมายที่จุดกลางของลําแลงเลเซอร์บนผนัง B ฝั่งตรงข้าม (จุด II)

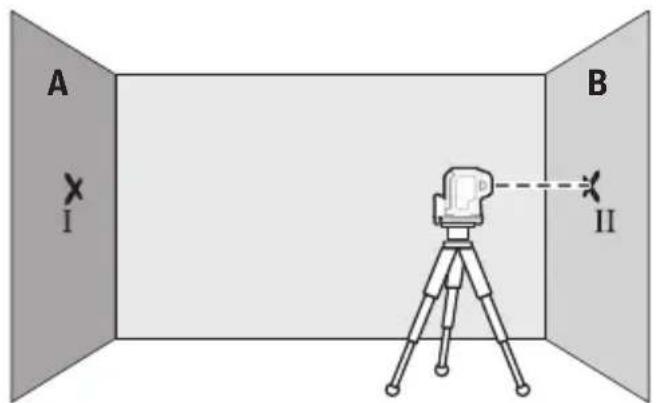

• วางเครื่องมือวัดไกลผนัง B โดยไม่หมุนเครื่อง เปิดสวิทช์เครื่องมือวัดและปล่อยให้ำระดับ

ไทย|403

A I B II

- จัดแนวความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบสามขาหรือใช้ลิ่งของรองข้างไต้หากจำเป็น) ในลักษณะให้จุดกลางของลำแสงเลเซอร์ตกลงบนจุดเครื่องหมายอันก่อน II บนผนัง B อย่างพอดิบพอดี

A III d I 180° B II

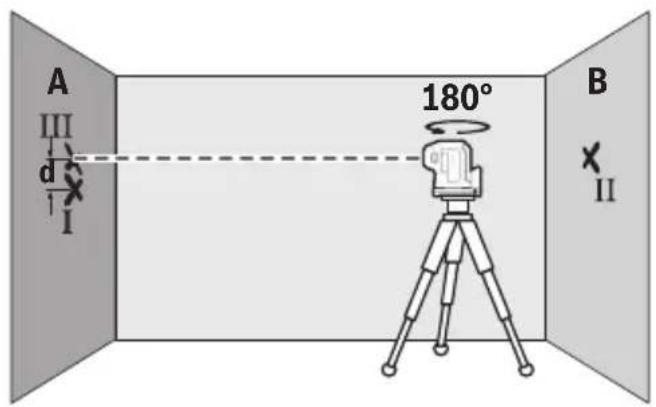

- หมุนเครื่องมือวัดไป 180° โดยไม่เปลี่ยนความสูง ปล่อยให้เครื่องมือวัดทำระดับและกำเครื่องหมายที่จุดกลางของลำแสงเลเซอร์บนผนัง A (จุด III) ระมัตระวังให้จุด III อยู่ในแนวทางเหนือหรือไต้จุด I เท่าที่จะทำได้ - ความต่าง d ของจุดเครื่องหมายทั้งสอง I และ III บนผนัง A แสดงความเบี่ยงเบนความสูงของเครื่องมือวัดเทียบขนาดแกนยาวในขณะนั้น

ที่ระยะทางวัด 2 × 5 ม. = 10 ม. ความเบี่ยงเบนลุงสุดที่อนุญาตคือ:

10 ม. × ±0.35 มม./ม. = ±3.5 มม. ดังนั้นความต่าง d ระหว่างจุด | และ III ต้องไม่ เกิน 3.5 มม.

404 | ไทย

GPL 5 G: ทำชี้การวัดสำหรับลำแสงเลเซอร์ด้านข้างทั้งสองซึ่งวิ่งตามแกนขวางของ เครื่องมือวัด หมุนเครื่องมือวัด 90° tuวนเข็มนาพิกาก่อนเริ่มกระบวนการวัด

การตรวจสอบความแม่นยำเส้นดิ่ง

สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่าประมาณ 2.5 ม. บนพื้นผิวที่มั่นคงระหว่างพื้นและเพดาน

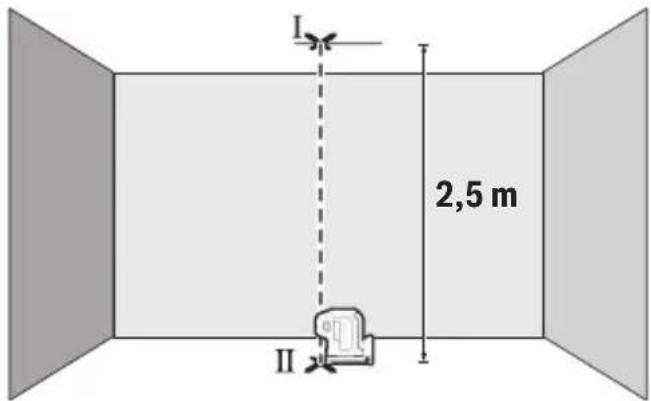

- วางเครื่องมือวัดลงบนพื้น เปิดสวิทย์เครื่องมือวัด และหมุนฐานจับเครื่องแบบมีแม่ เหล็ก (3) เพื่อให้สามารถมองเห็นลำแสงดิ่งข้างไต้บนพื้นได้ ปล่อยให้เครื่องมือวัดทำ ระดับ

I 2,5 m II

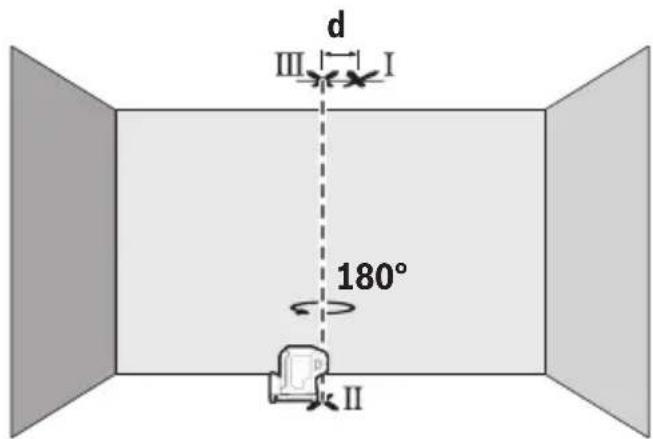

-ทำเครื่องหมายตรงกลางจุดเลเซอร์ดานบนที่เพตาน (จุด Ⅰ)ทำเครื่องหมายตรงกลาง จุดเลเซอร์ดานล่างบนพื้น (จุด Ⅱ) ด้วย

• หมุนเครื่องมือวัดไป 180° จัดวางเครื่องมือวัดในลักษณะให้ตรงกลางจุดเลเซอร์ด้าน ล่างตกลงบนจุดเครื่องหมายอันก่อน Ⅱ ปล่อยให้เครื่องมือวัดกำหนดับ ทำเครื่องหมาย ตรงกลางจุดเลเซอร์ดานบน (จุด Ⅲ)
• ความต่าง d ของจุดเครื่องหมายทั้งสอง | และ III บนเพดานแสดงความเบี่ยงเบนของ เครื่องมือวัดต่อเส้นดิ่งในขณะนั้น

ความเปี่ยงเบนสูงสุดที่อนุญาตคำนวณดังต่อไปนี้:

สองเทาของระยะทางระหว่างพื้นและเพดาน × 0.35 มม./ม.

ตัวอย่าง: ถ้าระยะห่างระหว่างพื้นและเพดานคือ 2.5 ม. ความเปี่ยงเบนสูงสุดต้องไม่เกิน 2 × 2.5 ม. × ±0.35 มม./ม. = ±1.75 มม. ตั้งนั้นจุด | และ III ต้องห่างจากกันไม่เกิน 1.75 มม.

ข้อแนะนำในการทำงาน

▶ทำเครื่องหมายตรงกลางจุดเลเซอร์เสมอ

ขนาดของจุดเลเซอร์เปลี่ยนไปตามระยะทาง

การทำงานกับชาตั้งแบบสามชา (อุปกรณ์ประกอบ)

ขาดั้งแบบสามขาช่วยให้สามารถทำการวัดได้อย่างมั่นคงและปรับความสูงใด สวมเครื่องมือวัดที่มีช่องประกอบของชาตั้งแบบสามขาขนาด 1/4" (4) เข้าบนเกลียวของชาตั้งแบบสามขา (11) หรือขาดั้งกล้องที่มี gestureหน่ายทั่วไป ยืดเครื่องมือวัดโดยขันสกรุล็อคของชาตั้งแบบสามขาเข้าให้แน่น

ปรับชาตั้งแบบสามขาย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด

ยิดฐานจับเครื่องแบบมีแม่เหล็ก (ดูภาพประกอบ A-B)

คุณสามารถใช้ฐานจับเครื่องแบบมีแม่เหล็ก (3) เพื่อยัดเครื่องมือวัดกับพื้นผิวแม่เหล็ก

▶ วางนี้วของคุณให้ท่างจากด้านหลังของตัวยืดแบบแม่เหล็กหมุน เมื่อติดตั้งตัวยืดแบบหมุนบนพื้นผิว แรงดึงดูดของแม่เหล็ก (7) อาจทำให้นียบติดนี้วของคุณได้

จัดแนวฐานจับเครื่องแบบมีแม่เหล็ก (3) อย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด หมุนเครื่องมือวัดบนฐานจับเครื่องแบบมีแม่เหล็ก (3), เพื่อให้สามารถมองเห็นจุดเลเซอร์ ข้างไต้ได้หรือเพื่อถ่ายโอนความสูงด้วยจุดเลเซอร์แนวนอน ปล่อยให้เครื่องมือวัดล้อคเข้าที่ บนฐานจับเครื่องเมื่อคุณปิดเครื่องและเคลื่อนย้าย (ดูภาพประกอบ B)

406 | ไทย

แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์ประกอบ)

แวนสำหรับมองแสงเลเซอร์ช่วยกรองสวาระแสงภายนอกออกไป ทำให้ตามองเห็นแสง เลเซอร์ได้ชัดเจนยิ่งขึ้น

▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็นแวนนิรภัย แวนสำหรับมองแสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์ให้เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยป้องกันรังสี เลเซอร์
▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็นแวนกันแตกหรือใส่ขับรถยนต์แวนสำหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นลี

ตัวอย่างการปฏิบัติงาน (ดูภาพประกอบ C-E)

ตัวอย่างการใช้งานที่เป็นไปได้ของเครื่องมือวัด กรุณาดูในหน้าภาพประกอบ

การบํารุงรักษาและการบริการ

การบํารุงรักษาและการกำความสะอาด

รักษาเครื่องมือวัดให้สะอาดตลอดเวลา
อย่าจุ่มเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ
เช็ดลิ่งสกประกอบด้วยผ่านุ่มที่เปียกมาดๆอย่าใช้สารซักฟอกหรือตัวกำละลาย
ทำความสะอาดพื้นผิวตรงช่องทางออกลำแสงเลเซอร์เป็นประจํา และเอาใจใส่อย่าให้ขุย ผ้าติด
เก็บรักษาและขนย้ายเครื่องมือวัดเฉพาะเมื่อบรรจุอยู่ในกระเป๋าใส่เครื่องมือวัด (12) เท่านั้น
ในกรณีช่อมแซม ให้ส่งเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่เครื่องมือวัด (12)

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

คุนย์บริการหลังการขายของเรายินดีตอบ公里าผงท่านที่เกี่ยวกับการ

ปํารุงรักษาและการช่อมแซมผลิตภัณฑ์รวมทั้งเรื่องอะไรหล ภาพเขียนแบบการประกอบและ

ข้อมูลเกี่ยวกับอะไรหล่ กรุณาดูใน: www.bosch-pt.com

ไทย|407

ที่มงานที่ปรึกษาของ บ้อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบ ต่างๆ

เมื่อต้องการสอบถามและสั่งข้ออะไหล่ กรุณาแจ้งหมายเลขลินค้า 10 หลักบนแผ่นป้ายรุ่น ของผลิตภัณฑ์ทุกครั้ง

Iny

ไทย บริษัท โรเบิร์ต บ่อช จำกัด

เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5

เลขที่ 2525 ถนนพระราม 4

แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110

โทร: [phone]

แพกซ: [phone]

www.bosch.co.th

ศุนย์บริการซ่อมและฝึกอบรม บ่อช

อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนครีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

เครื่องมือวัด อุปกรณ์ประกอบ และหีบห่อ ต้อง^nำไปแยกประเภทวัสดุเพื่อส่งเข้าสู่ กระบวนการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม

อย่าทิ้งเครื่องมือวัดและแบตเตอรี่ลงในขยะบ้าน!
