คู่มือผู้ใช้ GCL 25 Professional BOSCH

th หนังสื้อค์มีจากการใช้งานฉบับค้นแบบ

กฎระเบียบเพื่อความปลอดภัย

ท่านสามารถใช้เครื่องมือวัดทำงานได้อย่าง ปลอดภัย หากได้อ่านข้อมูลเกี่ยวกับการปฏิบัติ งานและข้อมูลเพื่อความปลอดภัยทั้งหมด เท่านั้น รวมทั้งต้องปฏิบัติตามคำแนะนำที่

เซียนไว้อย่างเคร่งครัดด้วย อย่าทำให้ป้ายเตือนที่อยู่บน เครื่องมือวัดนี้ลบเลือน เก็บรักษาคำแนะนำเหล่านี้ไว้ให้ดี

▶ ระวัง - การใช้งานผิดประเภท หรือการปรับแต่งอุปกรณ์ เอง หรือนำไปใช้กับงานอย่างอื่น อาจทำให้เกิดอันตราย จากรังสีได้
▶เครื่องมือวัดนี้มีป้ายเตือนเป็นภาษาอังกฤษ (หมายเลข 10 ในภาพประกอบของเครื่องมือวัด)

ที่สีเลขอร์ระดับ 2 ช่วยพิเศษมหัวค่าส่งเสียร์ EC 60825-1:2007-03, <1==W, 635==

▶ ก่อนใช้งานครั้งแรก ให้ติดสติกเกอร์ที่จัดสงมาที่พิมพ์เป็น ภาษาของท่าน ทับลงบนภาษาอังกฤษที่อยู่บนป้ายเตือน

▶อย่าส่องลำแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่าจ้องมองลำแสงเลเซอร์ เครื่องมือวัตนี้ผลิตลำแสงเลเซอร์ระดับ 2 ตาม มาตรฐาน IEC 60825-1 รังสีนี้สามารถทำให้คนตาบอดได้

▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์เป็นแวนนิรภัย แวน สำหรับมองแสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์ให้เห็น ขัดเจนชิ้น แต่ไม่ได้ช่วยป้องกันรังสีจากลำแสงเลเซอร์
▶ อย่าใช้แว่นสำหรับมองแสงเลเซอร์เป็นแวนกันแดนตรือ ใส่ขับรถยนต์ แวนสำหรับมองแสงเลเซอร์ไม่สามารถป้องกัน รังสี่อัลตวาไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังทำให้มอง เห็นแสงสีไม่ชัดเจน
▶ การซ่อมแซมเครื่องมือวัดควรทำโดยผู้เชี่ยวชาญและใช้อะไหล่แท้เท่านั้น ทั้งนี้เพื่อให้มุ่นใจได้ว่าสามารถใช้งาน เครื่องมือวัดได้อย่างปลอดภัยเสมอ
▶ อย่าให้เด็กใช้เครื่องมือวัดด้วยเลเซอร์โดยไม่มีผู้ควบคุม ดูแล เด็กๆ อาจทำให้ผู้อื่นตาบอดโดยไม่ตั้งใจ
▶อย่าใช้เครื่องมือวัดในบรรยายกาศที่มีโอกาสระเบิด เช่น ในบริเวณที่มีของเหลวติดไฟได้ แก้ส หรือผุ่นละออง ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นละอองหรือ ieระเหยให้ติดไฟได้

ต้องกันแผ่นเป้าหมายเลเซอร์ 13 ให้ห่างจาก เครื่องปรับจังหวะการเต้นของหัวใจด้วย ไฟฟ้า แม่เหล็กบนแผ่นเป้าหมายเลเซอร์จะ สร้างสนามแม่เหล็ก ซึ่งสามารถทำให้เครื่องปรับ จังหวะการเต้นของหัวใจด้วยไฟฟ้าทำงาน bgพร่องได้

ต้องกันแผ่นเป้าหมายเลเซอร์ 13 ให้ห่างจากสื่อนำข้อมูล ที่มีคุณสมบติเป็นแม่เหล็กและอุปกรณ์ที่ไวต่อแรงดึงดูด แม่เหล็ก แม่เหล็กบนแผ่นเป้าหมายเลเซอร์สามารถทำให้ข้อมูล สูญหายอย่างเรียกลับไม่ได้

รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ

โปรดคลี่หน้าที่พับไว่ซึ่งแสดงภาพประกอบเครื่องมือวัด และคลี่ไว้ ตลอดเวลาที่ย่านหนังสื้อคู่มือการใช้งาน

ประโยชน์การใช้งาน

เครื่องมือรัตนี้ใช้สำหรับกำหนดและตรวจสอบเส้นแนวนอนและ เส้นแนวตั้ง รวมทั้งจุดดิ่ง

ส่วนประกอบผลิตภัณฑ์

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของ เครื่องมือวัดที่แสดงในหน้าภาพประกอบ

1 ช่องทางออกลำแสงเลเซอร์
2 ปุ่มรูปแบบการทำงาน
3ไฟเตือนแบตเตอร์ตํา
4 สวิทซ์เปิด-ปิด
5 แม่เหล็ก

6 ช่องประกอบของชาตั้งแบบสามขาขนาด 5/8"
7 ช่องประกอบของชาตั้งแบบสามขาขนาด 1/4"
8 ตัวล้อคฝาแบตเตอรี่
9 ผ่าแบตเตอร์
10 ป้ายเตือนแสงเลเซอร์
11หมายเลขเครื่อง
12 แว่นสำหรับมองแสงเลเซอร์*
13 แผ่นเป้าหมายเลเซอร์
14 แผ่นวัดพร้อมชาตั้ง*
15 ด้ามจับอนกประสงค์*
16 ชาตั้งแบบสามขา*
17 ที่บ

* อุปกรณ์ประกอบในภาพประกอบหรือในดำเนื่อธิบาย ไม่รวมอยู่ในการจัดส่งมาตรฐาน

1) ย่านการทำงานอาจลดลงหากมี传统文化แวดล้อมที่ไม่เหมาะสม (ต.ย. เช่นแสงอาทิตย์ส่องโดยตรง) เครื่องมือวัตนี้มีหมายเลขเครื่อง 11 บนแผ่นป้ายรุ่น
ข้อมูลทางเทคนิค

เลเซอร์แบบเส้นและจุด GCL 25
หมายเลขสินค้า 3 601 K66 B00
ย่านการทํางาน ^1)
—เส้นเลเซอร์	10 ม.
—ลําแสงจุดแนวนอน	30 ม.
—ลําแสงจุด ซึ่งขึ้น	10 ม.
—ลําแสงจุด ซึ่งลง	5 ม.
ความแม่นยําการทําระดับ
—เส้นเลเซอร์และลําแสงจุด
แนวนอน	± 0.3 มม./ม.
—ลําแสงจุดแนวตั้ง	± 0.5 มม./ม.
ย่านการทําระดับอัตโนมัติปกติ	± 4
ระยะเวลาทําระดับปกติ	<4 วินาที
อุณหภูมิปฏิบัติงาน	-10^ +50^
อุณหภูมิเก็บรักษา	-20^ +70^
ความซึ้นส้มพัทธ์ สูงสุด	90 %
ระดับเลเซอร์	2
ชนิดเลเซอร์	635 nm, <1 mW
C_6	1
ช่องประกอบกับชาตั้งแบบสามขา	1/4", 5/8"
แบตเตอรี่	4 × 1.5 โวลท์ LR06 (AA)
1) ย่านการทํางานอาจลดลงหากมี传统文化แวดล้อมที่ไม่เหมาะสม (ต.ย. เช่นแสงอาทิตย์ส่องโดยตรง)เครื่องมือวัตนี้มหมายเลขเครื่อง 11 บนแผ่นป้ายรุ่น
เลเซอร์แบบเส้นและจุด	GCL 25
ระยะเวลาทำงานของแบตเตอรี่สําหรับรูปแบบการทำงาน
- การทำงานแบบเส้น-จุดและกากบาท	12 ชั่วโมง
- การทำงานแบบ 5-จุด	24 ชั่วโมง
- การทำงานแบบเส้น	30 ชั่วโมง
น้ําหนักตามระเบียบการ-EPTA-Procedure 01/2003	0.6 กก.
ขนาด (ความยาว × ความกว้าง × ความสูง)	155 × 56 × 118 มม.
ระดับการคุ้มกัน	IP 54 (ป้องกันผุ่นและน้ํากระเด็นเปียก)

การประกอบ

การใส่/การเปลี่ยนแบตเตอรี่

ขอแนะนำให้ใช้แบตเตอรี่แบบอัลดาไลน์แมงกานีสกับเครื่องมือวัดนี้เปิดฝากแบตเตอรี่ 9 โดยดันตัวล้อค 8 ไปตามทิศลูกศร และพับฝากแบตเตอรี่ชั้นใส่แบตเตอรี่เข้าไป ขณะใส่แบตเตอรี่ ต้องดูให้ชั่วแบตเตอรี่อยู่ในตำแหน่งที่ถูกต้องตามที่กำหนดไวร์ที่ด้านในฝากแบตเตอรี่

เมื่อแบตเตอรี่ช่อน ไฟเตือนแบตเตอรี่ตํา 3 กะพริบสีแดง นอกจากนี้ ทุกๆ 10 นาที่ลําแสงเลเซอร์จะกะพริบนานประมาณ 5 วินาที่ หลัง การกะพริบครั้งแรก เครื่องมือวัดจะสามารถใช้งานได้อกประมาณ 1 ชั่วโมง เมื่อแบตเตอรี่ไกลั่งหมดแล้ว ลําแสงเลเซอร์จะกะพริบอิกครั้ง หนึ่งทันทึก่อนเครื่องจะปิดโดยอัตโนมัติ เปลี่ยนแบตเตอรี่ทุกก้อนพร้อมกันเสมอ โดยใช้แบตเตอรี่ยี่ห้อ เดียวกันทั้งหมดและมีความจุเท่ากันทุกก้อน

▶ เมื่อไม่ใช้งานเป็นเวลานาน ใน Produceเตอร์ออกจากเครื่องมือวัด หากใส่แบตเตอร์ที่ยังไว้นานๆ แบตเตอร์จะเกิดการกัดกร่อนและปล่อยประจุไฟฟ้าออกมา

การปฏิบัติงาน

การเริ่มต้นใช้งาน

▶ป้องกันไม่ให้เครื่องมือวัดได้รับความชั้นและโดน แสงแคดส่องโดยตรง
▶ อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับ อุณหภูมิที่เปลี่ยนแปลงมาก ตัวอย่าง เช่น อย่าปล่อยเครื่องไว้ในรถยนต์เป็นเวลานาน ในกรณีที่อุณหภูมิมีการเปลี่ยนแปลงมาก ต้องปล่อยให้เครื่องมือวัดปรับเข้ากับอุณหภูมิรอบด้าน

ก่อนใช้เครื่องทำงาน ในกรณีที่ได้รับฉุณหภูมิที่สูงมาก หรือรับฉุณหภูมิที่เปลี่ยนแปลงมาก เครื่องมือวัดอาจมีความแม่น你以为น้อยลง

หลักเลี่ยงอย่าให้เครื่องมือวัดตกหล่นหรือถูกกระทบอย่างแรง เมื่อเครื่องมือวัดถูกกระทบจากภายนอกอย่างแรงควรตรวจสอบความแม่นยำก่อนนำไปใช้งานต่อเสมอ (ดู "ความแม่นยําการทำระดับ")

▶ปิดเครื่องมือวัดขณะเคลื่อนย้าย เมื่อปิดสวิทย์ ซุดทำระดับ จะถูกล้อค ถ้าไม่เซ่นนั้นการเคลื่อนไหวอย่างรุนแรงอาจทำให้ ซุดทำระดับเสียหายได้

การเปิดและปิดเครื่อง

เปิดเครื่องมือวัดโดยต้นสวิทซ์เปิด-ปิด 4 ไปที่ตําแหน่ง "on" (เมื่อทำงานโดยไม่มีการทําระดับอัตโนมัติ) หรือไปที่ตําแหน่ง "on" (เมื่อทำงานด้วยการทําระดับอัตโนมัติ) หันที่หลังจากเปิดสวิทซ์ เครื่องมือวัดจะปล่อยลำแสงเลเซอร์ออกมาจากช่องทางออก 1

▶ อย่าส่องลำแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่า จ้องมองลำแสงเลเซอร์แม้จะอยู่ในระยะไกล

ปิดเครื่องมือวัดโดยต้นสวิทซ์เปิด-ปิด 4 ไปที่Done แห่ง "off" เมื่อ ปิดสวิทซ์ ชุดทําระดับจะถูกล้อค

การยกเลิกการปิดอัตโนมัติ

หากไม่มีการกดปุ่มใดๆ ที่เครื่องมือวัดเป็นเวลานานประมาน 30 นาที เครื่องมือวัดจะปิดสวิทช์โดยอัตโนมัติเพื่อบกป้องแบตเตอรี่ เมื่อต้องการเปิดสวิทช์เครื่องมือวัดหลังการปิดสวิทช์โดยอัตโนมัติ ให้ดันสวิทช์เปิด-ปิด 4 ไปที่ตําแหน่ง "off" และจากนั้นจึงเปิดสวิทช์ เครื่องมือวัดอีกครั้งหนึ่ง หรือให้กดปุ่มรูปแบบการทำงาน 2 หนึ่งครั้ง เมื่อต้องการยกเลิกการปิดสวิทช์โดยอัตโนมัติ ให้กดปุ่มรูปแบบ การทำงาน 2 นานอย่างน้อยที่สุด 3 วินาที (ขณะเครื่องมือวัด เปิดสวิทช์อยู่) เพื่อยืนยันการยกเลิกการปิดสวิทช์โดยอัตโนมัติ ลําแสงเลเซอร์จะกะพริบชั้นสั้นๆ

▶อย่าเปิดเครื่องมือวัดทั้งไวโroidยไม่ควบคุมดูแล และให้ปิด เครื่องมือวัดหลังใช้งาน ลำแสงเลเซอร์อาจทำให้บุคคล อื่นตาพร่ำได้

เมื่อต้องการเรียกใช้งานการปิดสวิทซ์โดยอัตโนมัติ ให้ปิดสวิทซ์ เครื่องมือวัดและเปิดสวิทซ์อีกครั้ง

วิธีการปฏิบัติงาน

เครื่องมือวัดมีรูปแบบการทำงานหลากหลาย ซึ่งท่านสามารถสลับใช้ได้ตลอดเวลา:

- การทำงานแบบเส้น-จุดและกากบาท: เครื่องมือวัดผลิตเส้น เลขอร์แนวตั้งและแนวนอนซื้นไปด้านหน้า รวมทั้งลำแสงจุด แนวตั้งซื้นและลงอย่างละหนึ่งลำ และลำแสงจุดแนวนอนซื้น ไปด้านหน้าและด้านข้างหั้งสองอย่างละหนึ่งลำ

• การทำงานแบบ 5-จุด: เครื่องมือวัดผลิตลําแสงจุดแนวตั้งซึ่นและลงอย่างละเอหนึ่งลํารวมทั้งลําแสงจุดแนวทางอนซื้อไปด้านหน้าและด้านข้างทั้งสองอย่างละเอหนึ่งลํา
• การทำงานแบบเส้นแนวนอน: เครื่องมือวัตผลิตเส้นเลเซอร์ แนวนอนชี้ไปด้านหน้า
• การทำงานแบบเส้นแนวตั้ง: เครื่องมือวัดผลิตเส้นเลเซอร์แนวตั้ง ซีไปด้านหน้า

ลำแสงจุดทั้งหมดวิ่งทำมุม 90° ซึ่งกันและกัน; เส้นเลเซอร์กีตัดกัน ทำมุม 90° เช่นกัน

หลังจากเปิดสวัทซ์ เครื่องมือวัดอยู่ในการทำงานแบบเส้น-จุดและ กากบาท เมื่อต้องการเปลี่ยนรูปแบบการทำงาน ให้กดปุ่ม รูปแบบการทำงาน 2

ท่านสามารถเลือกทำงานด้วยการทำระดับอัตโนมัติ และไม่มีการทำระดับอัตโนมัติ กับทุกรูปแบบการทำงาน

การทำระดับอัตโนมัติ

การทำงานด้วยการทำระดับอัตโนมัติ (ดูภาพประกอบ C-E)

วางเครื่องมือวัดบนอุปกรณ์หนุนที่มั่นคงและราบเสมอกัน ประกอบ เครื่องเข้ากับด้ามจับ 15 หรือกับชาตั้งแบบสามชา 16

เมื่อทำงานด้วยการทำระดับอัตโนมติ ให้ต้นสวิทย์เปิด-ปิด 4 ไปที่ ตําแหน่ง" √o n "

เมื่อเปิดสวัทซ์ พังชั่นการทำระดับอัตโนมัติจะปรับความไม่ราบเรียบ ให้สมดุลภายในย่านการทำระดับอัตโนมัติ ±4° การทำระดับสิ้นสุด ลงทันที่ที่จุดเลเซอร์ หรือเส้นเลเซอร์ ไม่เคลื่อนไหวอีกต่อไป

ถ้าฟังชั่นการทำระดับอัตโนมัติไม่ทำงาน ต.ย. เช่น เนื่องจากพื้นผิว ที่เครื่องมือวัดตั้งอยู่เบี่ยงเบนมากกว่า 4° จากระนาบราบ ลําแสง เลขอร์จะกะพริบ ภายใน 10 วินาทีหลังจากเปิดสวิทซ์ สัญญาณ เตือนนี้จะถูกปิดเพื่อให้สามารถปรับเครื่องมือวัดได้

ตั้งเครื่องมือวัดในตําแหน่งราบ และรอให้เกิดการทำระดับอัตโนมัติ ในทันที่ที่เครื่องมือวัดอยู่ภายในย่านการทำระดับอัตโนมัติ ± 4° ลำแสงเลเซอร์จะติดขึ้นอย่างต่อเนื่อง

ในกรณีที่พื้นสั่นสะเทือนหรือเปลี่ยนตําแหน่งขณะทำงาน เครื่องมือวัดจะทำระดับโดยอัตโนมัติอีกครั้ง เพื่อหลีกเลี่ยงความผิดพลาดอัน เกิดจากการเลื่อนเครื่องมือวัด ให้ตรวจสอบตําแหน่งของลำแสง เลขอร์กับจุดอ้างอิงเมื่อทำระดับช้าอีกครั้ง

การทำงานโดยไม่มีการทำระดับอัตโนมัติ (ดูภาพประกอบ F)

สำหรับการทำงานโดยไม่มีการทำระดับอัตโนมัติให้นสวิทซ์เปิด-ปิด 4 ไปที่ตําแหน่ง "on" เมื่อการทำระดับอัตโนมัติปิดสวิทซ์อยู่ เส้น เลเซอร์จะกะพริบอย่างต่อเนื่อง

เมื่อการทำระดับอัตโนมัติปิดสวิทซ์อยู่ ท่านสามารถถือเครื่องมือวัดไว้ในมือได้อย่างอิสระ หรือวางเครื่องไว้บนพื้นผิวที่ลาดเอี่ยงได้ลำแสงเลขอร์ไม่จำเป็นต้องวิ่งตั้ง obtainedกซึ่งกันและกันอีกต่อไป

ความแม่นยำการทำระดับ

ผลกระทบต่อความแม่นยำ

อุณหภูมิรอบด้านมีผลต่อความแผ่นยำมากที่สุด โดยเฉพาะอย่างยิ่ง ความแตกต่างของอุณหภูมิจากพื้นขึ้นไปที่ระดับสูงกว่าสามารถ เบี่ยงเบนลําแสงเลเซอร์ได้

เนื่องจากบริเวณใกล้พื้นมีการผันผวนของอุณหภูมิมากที่สุด ดังนั้น หากเป็นไปได้ จึงควรประกอบเครื่องมือวัดเข้ากับชาตั้งแบบสามชา ที่มีจำหน่ายทั่วไป และวางไธักลางพื้นที่ทำงาน

นอกจากผลกระทบจากภายนอกแล้ว ผลกระทบโดยเฉพาะต่อตัว เครื่อง (เช่น ถูกกระทอกอย่างแรงหรือตกพื้น) สามารถทำให้เกิด ความเปี่ยงเบนได้ ดังนั้นต้องตรวจสอบความแม่น你以为ของเครื่องมือ วัดทุกครั้งก่อนเริ่มทำงาน

เมื่อความแม่นยําของลำแสงจุดแนวนอนอยู่ภายในความเบี่ยงเบน สูงสุดที่อนุญาต ความแม่นยําของลำแสงจุดแนวนตั้งและเส้นเลเซอร์ จึงถูกตรวจสอบด้วยเชนกัน

หากเครื่องมือวัดมีความเปี่ยงเบนมากกว่าความเปี่ยงเบนสูงสุดในขณะทำการทดสอบครั้งใดครั้งหนึ่ง กรุณาส่งเครื่องให้ศูนย์บริการหลังการขาย ป้อช ซ่อมแซม

การตรวจสอบความแม่นยำการทำระดับแนวนอนสำหรับ แกนขวาง

สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่ายาว 20 ม. บน พื้นผิวที่มั่นคงช้างหน้าผนัง

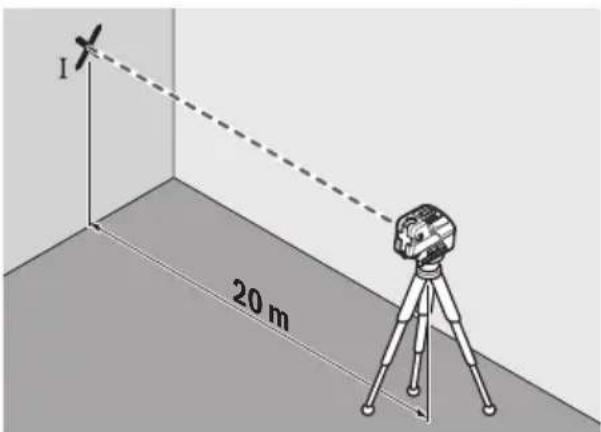

- ติดตั้งเครื่องมือวัดเข้าบนด้ามจับหรือชาตั้งแบบสามชา หรือวางเครื่องบนพื้นผวที่ราบเรียบและมั่นคงไว้ที่ระยะ 20 เมตรห่างจาก ผนัง เปิดสวิทช์เครื่องมือวัดและเลือกการทำงานแบบ 5-จุด

I 20 m

- ซี้ลำแสงเลเซอร์ลำใดล่านนึ่งที่อยู่ด้านข้าง ที่วิ่งเทียบชนานกับ แกนวางของเครื่องมือวัด ไปยังผนัง และปล่อยให้เครื่องมือวัด ทำระดับทำเครื่องหมายที่จุดกลางของลำแสงเลเซอร์บนผนัง (จุด I)

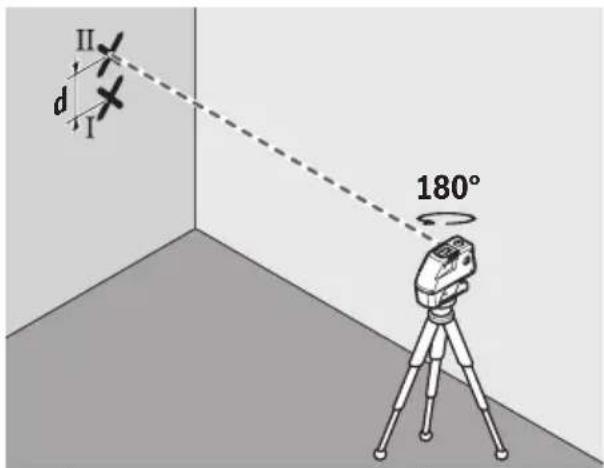

• หมุนเครื่องมือวัดไปประมาณ 180° โดยไม่เปลี่ยนความสูง ปล่อยให้เครื่องมือวัดทำระดับ และทำเครื่องหมายที่จุดกลางของลำแสงเลเซอร์อกต้านหนึ่งบนฝนัง (จุด II) ระมัคระวังให้จุด II อยู่ในแนวทางเหนือนหรือ เต็จุด I เท่าที่จะทำได้
• ความต่าง d ของจุดเครื่องหมายทั้งสอง I และ II บนผนังแสดง ความเบี่ยงเบนความสูงของเครื่องมือวัดเทียบขนาดกับ แกนขวางในขณะนั้น

บนระยะทางราบของ 2 × 20 ม. = 40 ม. ความเบี่ยงเบนสูงสุดที่อนุญาตคือ:

40 ม. × ±0.3 มม./ม. = ±12 มม.

ดังนั้น ความต่าง d ระหว่างจุด I และ II ต้องไม่มากกว่า 12 มม. (สูงสุด)

การตรวจสอบความแม่นยำการทำระดับแนวนอนสำหรับ แกนยาว

สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่ายา 20 ม. บน พื้นผิวที่มั่นคงระหว่างผนัง A และ B

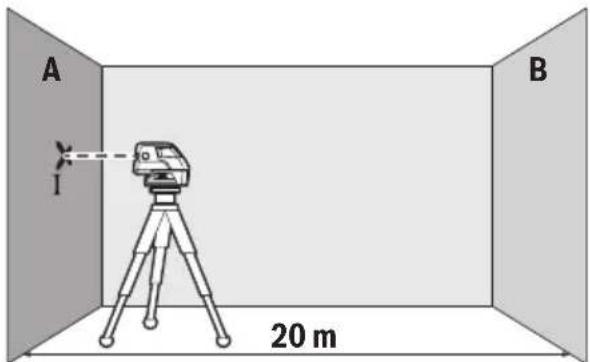

- ติดตั้งเครื่องมือวัดเข้าบนด้ามจับหรือชาตั้งแบบสามขา หรือวาง เครื่องบนพื้นผิวที่ราบเรียบและมั่นคงไว้ใกล้ฯ ผนัง A เปิดสวิทธิ เครื่องมือวัดและเลือกการทำงานแบบ 5-จุด

A B I 20 m

- ชีลําแสงเลเซอร์แนวนอน ที่วิ่งขนานกับแกนยาวของเครื่องมือ วัด ไปยังผนั้งผึ่งใกล้ A ปล่อยให้เครื่องมือวัดทำระดับ ทำ เครื่องหมายที่จุดกลางของลําแสงเลเซอร์บนผนัง (จุด I)

A 180° B I II

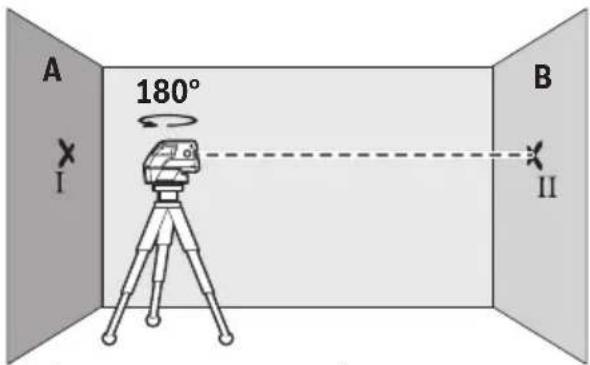

• หมุนเครื่องมือวัดไป 180° ปล่อยให้เครื่องมือวัดทำระดับ และทำเครื่องหมายที่จุดกลางของลำแสงเลเซอร์บนผนัง B ฝั่งตรงข้าม (จุด II)

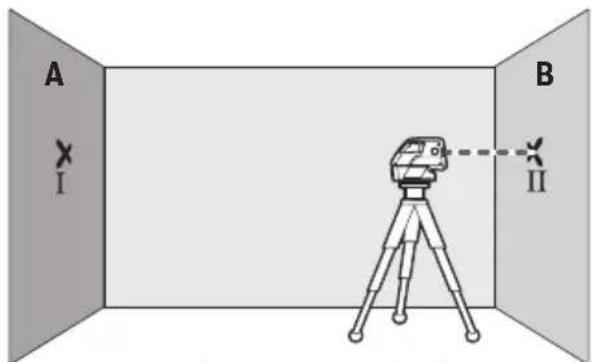

• วางเครื่องมือวัดใกล้ผนัง B โดยไม่หมุนเครื่อง เปิดสวิทซ์ เครื่องมือวัดและปล่อยให้ทำระดับ

A I B II

- วางแผนความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบสามขาหรือใช่สิ่งของรองข้างใต้ หากจำเป็น) ในลักษณะให้จุดกลางของลำแสงเลเซอร์ตกลงบนจุดเครื่องหมายอันก่อน II บนผนัง Bอย่างพอดิบพอดี

A III d I 180° B II

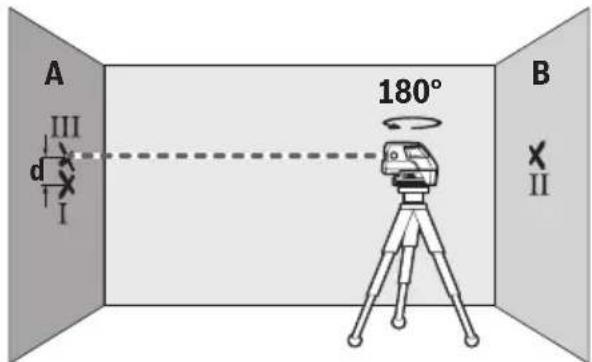

• หมุนเครื่องมือวัดไป 180° โดยไม่เปลี่ยนความสูง ปล่อยให้ เครื่องมือวัดทำระดับ และทำเครื่องหมายที่จุดกลางของลำแสง เลขอร์บนผนัง A (จุด III) ระมัตระวังให้จุด III อยู่ในแนวทาง เหนือนรื่อได้จุด I เท่าที่จะทำได้
• ความต่าง d ของจุดเครื่องหมายทั้งสอง I และ III บนผนัง A แสดงความเปี่ยงเบนความสูงของเครื่องมือวัดเที่ยบขนาดแกนยาวในขณะนั้น

ปนระยะทางราบของ 2 × 20 ม. = 40 ม. ความเบี่ยงเบนสูงสุดที่อนุญาตคือ:

40 ม. x ± 0.3 มม./ม. = ± 12 มม.

ดังนั้น ความต่าง d ระหว่างจุด I และ III ต้องไม่มากกว่า 12 มม. (สูงสุด)

ข้อแนะนำในการทำงาน

▶ทำเครื่องหมายตรงกลางจุดเลเซอร์ หรือเส้นเลเซอร์ เสมอขนาดของจุดเลเซอร์ และความกว้างของเส้นเลเซอร์เปลี่ยนไปตามระยะทาง

การทำงานกับชาตั้งแบบสามชา (อุปกรณ์ประกอบ)

ชาตั้งแบบสามชาช่วยให้สามารถวัดได้อย่างมั่นคงและปรับ ความสูงได้ รวมเครื่องมือวัดผ่านช่องประกอบของชาตั้งแบบสามชา ขนาด 1/4" 7 เข้าบนเกลียวของชาตั้งแบบสามชา 16 หรือชาตั้ง กล้องที่มีจำนวน่ายทั่วไป สำหรับการยืดกับชาตั้งก่อสร้างที่มีจำนวน่าย ทั่วไป ให้ใช้ช่องประกอบของชาตั้งแบบสามชาขนาด 5/8" 6 และขัน สกรูล็อคของชาตั้งแบบสามชาเข้าให้แน่น

ปรับชาตั้งแบบสามขาย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด

การยืดกับต้ามจับอนกประสงค์ (อุปกรณ์ประกอบ)

เมื่อใช้ด้ามจับอนเกประสงค์ 15 ช่วย ท่านสามารถติดเครื่องมือวัด ต.ย. เช่น เข้ากับพื้นผิวแนวดัง ท่อ หรือวัตถุที่ทำให้เป็นแม่เหล็ก ได้ เป็นต้น ด้ามจับอนเกประสงค์ยังเหมาะสมำหรับใช้เป็นชาตั้งแบบ สามขาชนิดตั้งพื้น และทำให้ปรับความสูงของเครื่องมือวัดได้ง่ายขึ้น ด้วย

ปรับด้ามจับอนกประสงค์ 15 อย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด

การทำงานกับแผ่นวัด (อุปกรณ์ประกอบ)

(ตุภาพประกอบ A-B)

แผ่นวัด 14 ช่วยให้สามารถคัดลอกเส้นเลเซอร์ไว้บนพื้นหรือคัดลอกความสูงเลเซอร์ไว้บนผนังได้

ท่านสามารถใช้จุดศูนย์และมาตราส่วนเพื่อวัดส่วนต่างของความสูง ที่ต้องการและนำไปวางเทียบยังสถานที่จุดอื่น ทั้งนี้เพื่อตัดปัญหาการ ปรับตั้งเครื่องมือวัดไปยังความสูงที่จะต้องคัด洛克 ซึ่งต้องปรับตั้ง อย่างเที่ยงตรง

แผ่นวัด 14 เคลือบสารสะท้อนกลับที่ช่วยให้มองเห็นลำแสงเลเซอร์ ได้ชัดเจนขึ้นในระยะทางไกลๆ หรือเมื่อยู่ท่า McGลางแสงแคดจํา ท่านจะเห็นความสว่างที่เข้มขันเฉพาะเมื่อมองขนานคู่กับลำแสงเลเซอร์ ไปยังแผ่นวัดเท่านั้น

การทำงานกับแผ่นเป้าหมายเลเซอร์

แผ่นเป้าหมายเลเซอร์ 13 ช่วยให้มองเห็นลำแสงเลเซอร์ได้ดี่ยิ่งขึ้นใน สภาวะที่ไม่เหมาะสมและในระยะทางไกลๆ

ส่วนสะท้อนกลับของแผ่นเป้าหมายเลเซอร์ 13 ช่วยให้มองเห็นเส้น เลเซอร์ได้ดียิ่งขึ้น เนื่องจากมีส่วนโปร่งใส จึงสามารถมองเห็นเส้น เลเซอร์จากทางด้านหลังของแผ่นเป้าหมายเลเซอร์ได้ด้วย

แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์ประกอบ)

แว่นสำหรับมองแสงเลเซอร์ช่วยกรองแสงสว่างรอบด้านออกไป ทำให้ตามองเห็นแสงสีแดงของเลเซอร์ได้ชัดเจนขึ้น

▶อย่าใช้แวนสำหรับมองแสงเลเซอร์เป็นแวนนิรภัย แวน สำหรับมองแสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์ให้เห็น ชัดเจนขึ้น แต่ไม่ได้ช่วยป้องกันรังสีจากลำแสงเลเซอร์

▶ อย่าใช้แว่นสำหรับมองแสงเลเซอร์เป็นแวนกันแตกหรือไสขับรถยนต์ แวนสำหรับมองแสงเลเซอร์ไม่สามารถป้องกัน รังสือลัตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังทำให้มอง เห็นแสงสีไม่ชัดเจน

ตัวอย่างการปฏิบัติงาน (ดูภาพประกอบ C-F)

ตัวอย่างการใช้งานของเครื่องมือวัด กรุณาตูในหน้าแสดงภาพ วางเครื่องมือวัดไว้ใกล้พื้นผิวหรือใกล้ชอบที่จะทำการตรวจสอบ เสมอ และปล่อยให้เครื่องทำระดับก่อนการวัดทุกครั้ง วัดระยะห่างระหว่างลำแสงเลเซอร์หรือเส้นเลเซอร์ กับพื้นผิวหรือ ขอบ ที่จุดสองจุด โดยให้จุดวัดอยู่ห่างจากกันมากที่สุดเท่าที่จะมาก ได้ (ต.ย. เช่น ด้วยแผ่นวัด 14)

การบํารุงรักษาและการบริการ

การปํารุงรักษาและการทำความสะอาด

เก็บรักษาและขนย้ายเครื่องมือวัดโดยบรรจุในหีบที่จัดสงมาเท่านั้น รักษาเครื่องมือวัดให้สะอาดตลอดเวลา อย่าคุมเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ เช็ดสิ่งสกปรกอกด้วยผ่านุ่มที่เปียกหมายๆ ห้ามใช้สารทำ ความสะอาดหรือสารละลายใดๆ ทำความสะอาดพื้นผิวตรงช่องทางออกลำแสงเลเซอร์เป็นประจํา และเอาใจใส่อย่าให้ขุยผ้าติด เครื่องมือวัดนี้ผ่านกรรมวิธีการผลิตและการทดสอบอย่างละเอียด ถี่ถ้วนมาแล้ว ถึงกระนั้น หากเครื่องเกิดขัดข้อง ต้องส่งเครื่องให้ศูนย์ บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่องมือไฟฟ้า บ้อซ ซ่อมแซม อย่าเปิดเครื่องมือวัดด้วยตัวเอง เมื่อต้องการสอบถามและส่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นบ้ายรุ่นของเครื่องมือวัดทุกครั้ง สำหรับการซ่อมแซม ต้องส่งเครื่องมือวัดโดยบรรจุในหีบเท่านั้น

การบริการหลังการขายและการให้คำแนะนำลูกค้า

ศุนย์บริการหลังการขายของเวียนดีตอบคําถามของท่านที่ เกี่ยวกับการปำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวมทั้งเรื่อง อะไหล่ ภาพขยายและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน:

www.bosch-pt.com

แผนกให้คำปรึกษาลูกค้าของเราพร้อมให้คำแนะนำที่ดีที่สุดแก่ท่าน ในเรื่องการซื้อผลิตภัณฑ์ การใช้งานและการปรับแต่งผลิตภัณฑ์ และอุปกรณ์ประกอบต่างๆ

ในกรณีประกัน ซ่อมแซม หรือชื่อชิ้นส่วนมาเปลี่ยน กรุณาติดต่อ ผู้ขายที่ได้รับแต่งตั้งเท่านั้น

ประเทศไทย

สำนักงาน

บริษัท โรงเบิร์ต บื้อซ จำกัด

ชั้น 11 ตึกลิเบอร์ตี สแควร์

287 ถนนสีลม

กรุงเทพฯ 10500

โทรศัพท์ +66 (0)2 / 6 31 18 79 - 18 88 (10หมายเลข)

โทรสาร +66 (0)2 / 2 38 47 83

www.bosch.co.th

ตู้ไปรษณีย์

บริษัท โรงเบิร์ต บั้อซ จำกัด

แผนกเครื่องมือไฟฟ้า

ตู้ปณ. 20 54

กรุงเทพฯ 10501

ประเทศไทย

ศูนย์บริการซ่อมและฝึกอบรม

ศูนย์บริการซ่อมและฝึกอบรมบั้อฯ

2869-2869/1 ซอยบ้านกลัวย

ถนนพระรามที่ 4 (ใกล้ทางรถไฟสายปากน้ำเก่า)

พระขนง

กรุงเทพฯ 10110

ประเทศไทย

โทรศัพท์ +66 (0)2 / 6 71 78 00 - 4

โทรสาร +66 (0)2 / 2 49 42 96

โทรสาร +66 (0)2 / 2 49 52 99

การกำจัดขยะ

เครื่องมือวัด อุปกรณ์ประกอบ และหี่บห่อ ต้องนำไปแยกประเภท

วัสดุเพื่อนำกลับมาใช้ใหม่โดยไม่ทำลายสภาพแวดล้อม

อย่าทั้งเครื่องมือวัด และแบตเตอรี่/แบตเตอรี่ชาร์จใหม่ได้ ลงใน

ถังขยะบ้าน!

ขอสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไม่ต้องแจ้งล่วงหน้า
