HASZNÁLATI ÚTMUTATÓ GCL 25 Professional BOSCH

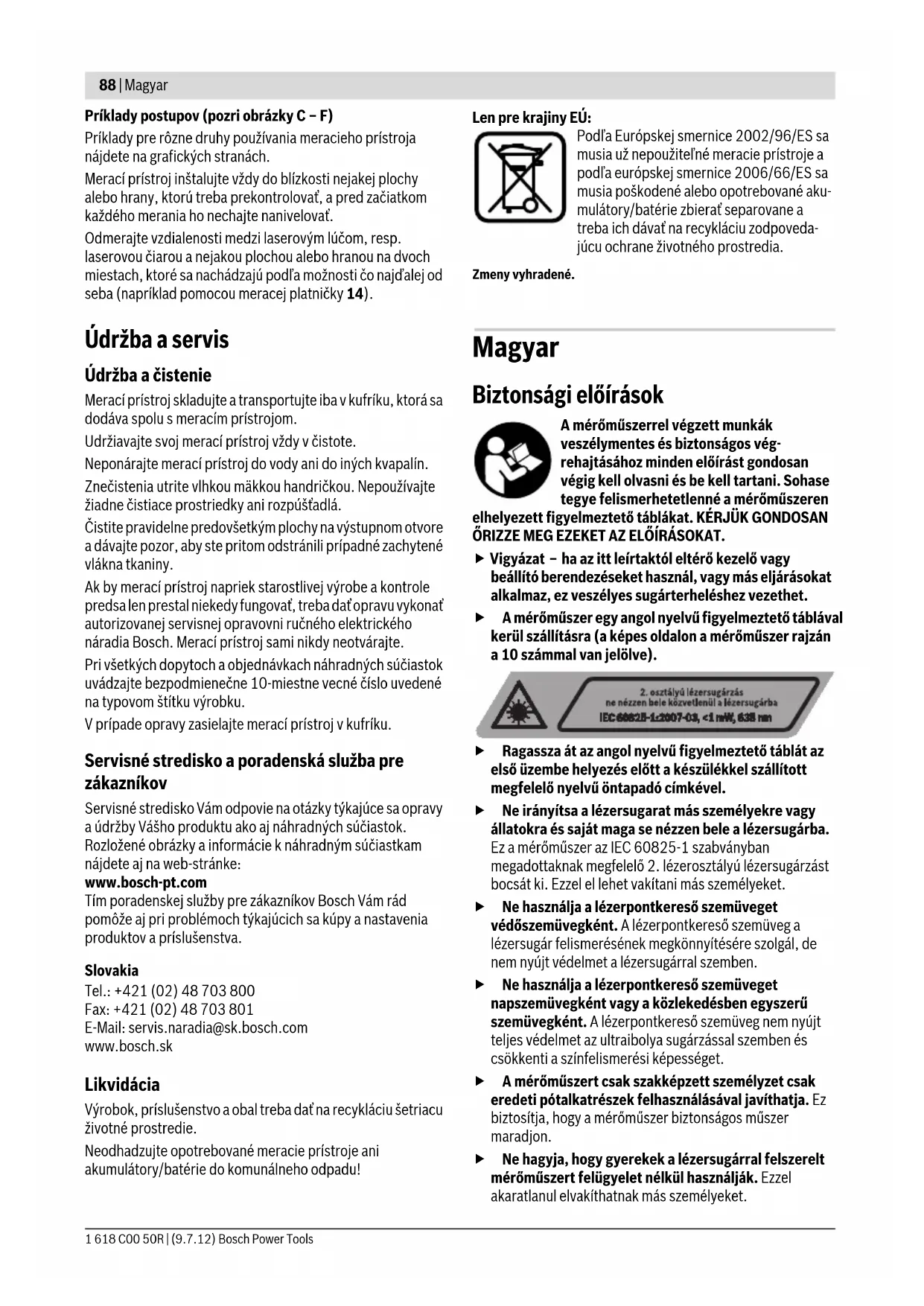

OBJ_BUCH-1546-002.book Page 87 Monday, July 9, 2012 10:30 AM88 | Magyar 1 618 C00 50R | (9.7.12) Bosch Power Tools Príklady postupov (pozri obrázky C – F) Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách. Merací prístroj inštalujte vždy do blízkosti nejakej plochy alebo hrany, ktorú treba prekontrolovať, a pred začiatkom každého merania ho nechajte nanivelovať. Odmerajte vzdialenosti medzi laserovým lúčom, resp. laserovou čiarou a nejakou plochou alebo hranou na dvoch miestach, ktoré sa nachádzajú podľa možnosti čo najďalej od seba (napríklad pomocou meracej platničky 14). Údržba a servis Údržba a čistenie Merací prístroj skladujte a transportujte iba v kufríku, ktorá sa dodáva spolu s meracím prístrojom. Udržiavajte svoj merací prístroj vždy v čistote. Neponárajte merací prístroj do vody ani do iných kvapalín. Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá. Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny. Ak by merací prístroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni ručného elektrického náradia Bosch. Merací prístroj sami nikdy neotvárajte. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. V prípade opravy zasielajte merací prístroj v kufríku. Servisné stredisko a poradenská služba pre zákazníkov Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva. Slovakia Tel.: +421 (02) 48 703 800 Fax: +421 (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Neodhadzujte opotrebované meracie prístroje ani akumulátory/batérie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2002/96/ES sa musia už nepoužiteľné meracie prístroje a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované aku- mulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpoveda- júcu ochrane životného prostredia. Zmeny vyhradené. Magyar Biztonsági előírások A mérőműszerrel végzett munkák veszélymentes és biztonságos vég- rehajtásához minden előírást gondosan végig kell olvasni és be kell tartani. Sohase tegye felismerhetetlenné a mérőműszeren elhelyezett figyelmeztető táblákat. KÉRJÜK GONDOSAN ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. f Vigyázat – ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet. f A mérőműszer egy angol nyelvű figyelmeztető táblával kerül szállításra (a képes oldalon a mérőműszer rajzán a 10 számmal van jelölve). f Ragassza át az angol nyelvű figyelmeztető táblát az első üzembe helyezés előtt a készülékkel szállított megfelelő nyelvű öntapadó címkével. f Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele a lézersugárba. Ez a mérőműszer az IEC 60825-1 szabványban megadottaknak megfelelő 2. lézerosztályú lézersugárzást bocsát ki. Ezzel el lehet vakítani más személyeket. f Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben. f Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet. f A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon. f Ne hagyja, hogy gyerekek a lézersugárral felszerelt mérőműszert felügyelet nélkül használják. Ezzel akaratlanul elvakíthatnak más személyeket. OBJ_BUCH-1546-002.book Page 88 Monday, July 9, 2012 10:30 AMMagyar | 89 Bosch Power Tools 1 618 C00 50R | (9.7.12) f Ne dolgozzon a mérőműszerrel olyan robbanás- veszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Amérőműszerben szikrák keletkezhetnek, amelyek a port vagy a gőzöket meggyújthatják. Ne vigye a 13 lézer-céltáblát pacemakerek közelébe. A lézer-céltáblán elhelyezett mágnesek egy olyan mezőt hoznak létre, amely negatív befolyással lehet a pacemakerek működésére. f Tartsa távol a 13 lézer-céltáblát a mágneses adathordozóktól és mágneses mezőkre érzékeny készülékektől. A lézer-céltábla mágnesei visszavonhatatlan adatveszteségekhez vezethetnek. A termék és alkalmazási lehetőségei leírása Kérjük hajtsa ki a Kezelési Utasításnak a mérőműszer képét tartalmazó kihajtható lapját, miközben a Kezelési Utasítást olvassa. Rendeltetésszerű használat A mérőműszer vízszintes és függőleges vonalak és iránypontok meghatározására és ellenőrzésére szolgál. Az ábrázolásra kerülő komponensek Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik. 1 Lézersugárzás kilépési nyilás 2 Üzemmód-billentyű 3 Akkumulátor figyelmeztetés 4 Be-/kikapcsoló 5 Mágnesek 6 5/8"-os műszerállványcsatlakozó 7 1/4"-os műszerállványcsatlakozó 8 Az elemtartó fiók fedelének reteszelése 9 Az elemtartó fedele 10 Lézer figyelmeztető tábla 11 Gyártási szám 12 Lézerpont kereső szemüveg* 13 Lézer-céltábla 14 Mérőlap lábbal* 15 Univerzális tartó* 16 Tartóállvány* 17 Koffer

  • A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Műszaki adatok Összeszerelés Elemek behelyezése/kicserélése A mérőműszer üzemeltetéséhez alkáli-mangánelemek használatát javasoljuk. Az elemfiók 9 fedelének felnyításához tolja el a nyíl által jelzett irányba a 8 reteszelést és hajtsa fel az elemfiók fedelét. Tegye be az elemeket. Ekkor ügyeljen az elemfiók fedelének belső oldalán ábrázolt helyes polarításra. Pont- és vonalas lézer GCL 25 Cikkszám 3 601 K66 B00 Munkaterület

– Lézervonalak – Vízszintes pontszerű sugarak – Pontsugár felfelé mutató irányban – Pontsugár lefelé mutató irányban 10 m 30 m 10 m

Szintezési pontosság – Lézervonalak és vízszintes pontszerű sugarak – függőleges pontszerű sugarak ±0,3 mm/m ±0,5 mm/m Jellemző önszintezési tartomány ± 4° Jellemző szintezési idő <4s Üzemi hőmérséklet –10 °C ... +50 °C Tárolási hőmérséklet –20 °C ... +70 °C A levegő megengedett legmagasabb nedvesség- tartalma, max. 90 % Lézerosztály

Lézertípus 635 nm, <1 mW

Műszerállványcsatlakozó 1/4", 5/8" Elemek 4x1,5VLR06(AA) Üzemidő a különböző üzemmódok esetén – Kereszt- és pontvonalas üzemmód – 5-pont-üzemmód – Vonal-üzemmód 12 óra 24 óra 30 óra Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint 0,6 kg Méretek (hosszúság x szélesség x magasság) 155 x 56 x 118 mm Védettségi osztály IP 54 (por és fröccsenő víz ellen védett kivitel)

1) A munkaterület méreteit hátrányos környezeti feltételek (például közvetlen napsugárzás) csökkenthetik.

Az ön mérőműszere a típustáblán található 11 gyártási számmal egyértelműen azonosítható. OBJ_BUCH-1546-002.book Page 89 Monday, July 9, 2012 10:30 AM90 | Magyar 1 618 C00 50R | (9.7.12) Bosch Power Tools Ha az elemek kimerülnek, piros színben villogni kezd a 3 akkumulátor figyelmeztetés. A lézervonalak ezen felül 10 percenként kb. 5 másodpercig villognak. A mérőműszert az első villogás után még kb. 1 órán át lehet üzemeltetni. Ha az elemek kiürülnek, akkor a lézersugarak az automatikus kikapcsolás előtt még egyszer villognak. Mindig valamennyi elemet egyszerre cserélje ki. Csak egyazon gyártó cégtől származó és azonos kapacitású elemeket használjon. f Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek egy hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek. Üzemeltetés Üzembevétel f Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától. f Ne tegye ki a mérőműszert extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja hosszabb ideig a mérőműszert egy autóban. Nagyobb hőmérsékletingadozások után hagyja a mérőműszert temperálódni, mielőtt azt ismét üzembe venné. Extrém hőmérsékletek vagy hőmérséklet ingadozások befolyásolhatják a mérőműszer mérési pontosságát. f Ügyeljen arra, hogy a mérőműszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „Szintezési pontosság”). f Mindig kapcsolja ki a mérőműszert, ha azt szállítja. A kikapcsoláskor az inga egység reteszelésre kerül, mivel azt másképp az erős mozgás megrongálhatja. Be- és kikapcsolás A mérőműszer bekapcsolásához tolja el a 4 be-/kikapcsolót az „ on” (BE) helyzetbe (szintezési automatika nélküli munkához), illetve az „ on” (BE) helyzetbe (szintezési automatikával végzendő munkához). A mérőműszer a bekapcsolás után azonnal megkezdi a lézersugarak kibocsátását a 1 kiépő nyílásokból. f Sohase irányítsa a lézersugarat személyekre vagy állatokra, és sohase nézzen bele közvetlenül, – még nagyobb távolságból sem – a lézersugárba. A mérőműszer kikapcsolásához tolja el a 4 be-/kikapcsolót az „off” (Ki) helyzetbe. Az ingás egység kikapcsoláskor reteszelésre kerül. A kikapcsolási automatika deaktiválása Ha a mérőműszeren kb. 30 percig egyik billentyűt sem nyomják meg, a mérőműszer az elemek kímélésére automatikusan kikapcsol. A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához tolja el a 4 be-/kikapcsolót az „off” (Ki) helyzetbe, majd kapcsolja be ismét a mérőműszert, vagy nyomja meg egyszer a 2 üzemmód-gombot. A kikapcsolási automatika deaktiválásához tartsa legalább 3 másodpercig lenyomva (bekapcsolt mérőműszer mellett) a 2 üzemmód-gombot. Amikor a kikapcsolási automatika deaktiválásra került, a lézersugarak ennek nyugtázásra röviden felvillannak. f Sohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat után mindig kapcsolja ki a mérő- műszert. A lézersugár más személyeket elvakíthat. Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőműszert. Üzemmódok A mérőműszernek több üzemmódja van, ezek között bármikor át lehet kapcsolni: – Kereszt- és pontvonalas üzemmód: A mérőműszer egy előre irányuló vízszintes és egy előre irányuló függőleges lézervonalat, valamint egy-egy függőleges felfelé irányuló, egy függőleges lefelé irányuló pontszerű sugarat és egy- egy előre, balra és jobbra irányuló vízszintes pontszerű sugarat bocsát ki. – 5-pont-üzemmód: A mérőműszer egy-egy lefelé és felfelé mutató függőleges pontszerű sugarat, valamint egy-egy előre, balra és jobbra irányuló vízszintes pontszerű sugarat bocsát ki. – Vízszintes vonal-üzemmód: A mérőműszer egy vízszintes, előre irányuló lézervonalat bocsát ki. – Függőleges vonal-üzemmód: A mérőműszer egy függőleges, előre irányuló lézervonalat bocsát ki. A pontszerű sugarak egymáshoz képest 90°-os szöget zárnak be, a lézervonalak szintén egy 90°-os szögben keresztezik egymást. A bekapcsolás után a mérőműszer kereszt- és pontvonalas üzemben van. Az üzemmód megváltoztatásához nyomja meg a 2 üzemmód-gombot. Valamennyi üzemmódot mind szintezési automatikával, mind anélkül is lehet használni. Szintezési automatika Munkavégzés a szintezési automatikával (lásd a „C”–„E” ábrát) Tegye a mérőműszert egy vízszintes, szilárd alapra, rögzítse a 15 tartóra vagy egy 16 háromlábú műszerállványra. A szintezési automatikával végzett munkákhoz tolja el a 4 be-/ kikapcsolót az alábbi helyzetbe: „ on”. A szintezési automatika a bekapcsolás után az egyenetlenségeket egy ± 4° önszintezési tartományon belül automatikusan kiegyenlíti. A szintezés befejeződött, mihelyt a lézerpontok, illetve lézervonalak már nem mozognak. Ha az automatikus szintezést nem lehet végrehajtani, például mert a mérőműszer alapfelülete több mint 4°-kal eltér a víz- szintestől, a lézervonalak villognak. A bekapcsolás után 10 másodpercen belül ez a riasztás deaktiválásra kerül, hogy a mérőműszert be lehessen állítani. Állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ± 4° önszintezési tartományon belülre kerül, a lézersugarak folyamatosan világítani kezdenek. OBJ_BUCH-1546-002.book Page 90 Monday, July 9, 2012 10:30 AMMagyar | 91 Bosch Power Tools 1 618 C00 50R | (9.7.12) Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. A megismételt önszintezés után ellenőrizze a lézersugaraknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer eltolódása következtében fellépő hibás méréseket. Munkavégzés a szintezési automatika nélkül (lásd az „F” ábrát) A szintezési automatika nélkül végzett munkákhoz tolja el az 4 be-/kikapcsolót az „ on” helyzetbe. Kikapcsolt szintezési automatika esetén a lézervonalak folyamatosan villognak. Kikapcsolt szintezési automatika mellett a mérőműszert szabadon tarthatja a kezében, vagy egy ferde alapra is leteheti. Ekkor a lézersugarak már nem szükségképpen merőlegesek egymásra. Szintezési pontosság A pontosságot befolyásoló hatások A pontosságra a környezeti hőmérséklet van a legnagyobb hatással. A lézersugarat különösen a talajtól felfelé, függőleges irányban fennálló hőmérsékletkülönbségek tudják eltéríteni. Mivel a levegő hőmérséklettől függő rétegeződése a talaj közelében a legnagyobb, a mérőműszert lehetőleg egy a kereskedelemben kapható háromlábú műszerállványra szerelje fel és állítsa fel a munkaterület közepén. A külső hatásokon kívül a berendezésen belüli hatások is okozhatnak a méréseknél eltéréseket (mint például a műszer leesése vagy erős ütések). Ezért a mérőműszer pontosságát minden munkakezdés előtt ellenőrizni kell. Ha a vízszintes pontszerű sugarak pontossága a megengedett eltérési határokon belül van, akkor ezzel a függőleges pontszerű sugarak pontossága is felülvizsgálatra került. Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert. A keresztirányú tengely vízszintes szintezési pontosságának ellenőrzése Az ellenőrzéshez egy fal előtti, szilárd talajú, 20 m-es szabad mérési szakaszra van szükség. – Szerelje fel a mérőműszert a faltól 20 m távolságban tartóra, illetve egy háromlábú műszerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert és válassza az 5-pont-üzemmódot. – Irányítsa a két oldalsó lézersugarak egyikét, amelyek a mérőműszer keresztirányú tengelyével párhuzamos helyzetben vannak, a falra. Várja meg, amíg a mérőműszer végrehajtja az automatikus szintezést. Jelölje meg a falon a lézerpont közepét (I pont). – Fordítsa el a mérőműszert kb. 180 °-kal, anélkül hogy megváltoztatná a magasságát. Várja meg, amíg befejeződik az automatikus szintezés, és jelölje fel a másik oldalsó lézersugár pontjának közepét a falra (II pont). Ügyeljen arra, hogy a II pont lehetőleg függőlegesen az I pont alatt, illetve felett legyen. – A falon bejelölt két pont (I és II) közötti d különbség megadja a mérőműszernek a keresztirányú tengely menténi magassági eltérését. Egy 2 x 20 m = 40 m mérési szakaszon az eltérés legnagyobb megengedett értéke: 40 m x ±0,3 mm/m = ±12 mm. A d különbségnek így az I és II pont között legfeljebb a 12 mm értéket szabad elérnie. A hosszirányú tengely vízszintes szintezési pontosságának ellenőrzése Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 20 m-es szabad mérési szakaszra van szükség. – Szerelje fel a mérőműszert az „A” fal közelében egy tartóra, illetve egy háromlábú műszerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert és válassza az 5-pont-üzemmódot. – Irányítsa azt a vízszintes lézersugarat, amely a mérőműszer hosszirányú tengelyével párhuzamos helyzetben van, a közelebbi „A” falra, majd várja meg, amíg a mérőműszer végrehajtja az önszintezést. Jelölje meg a falon a lézerpont közepét (I pont). 20 m

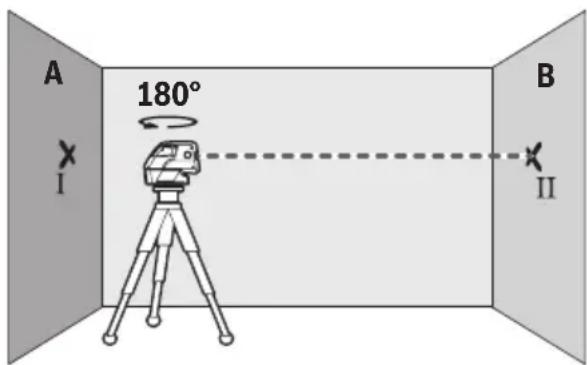

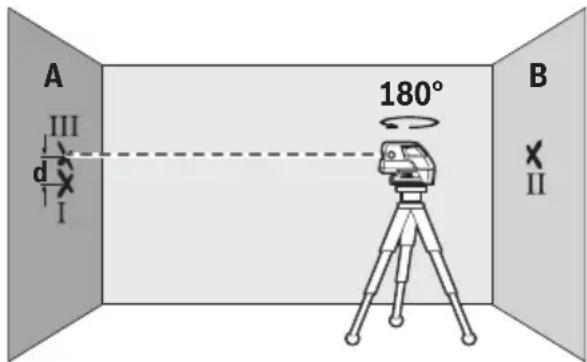

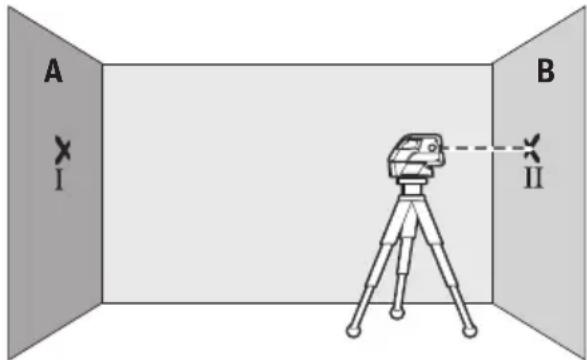

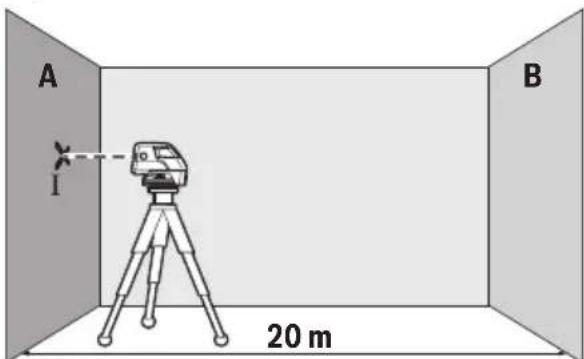

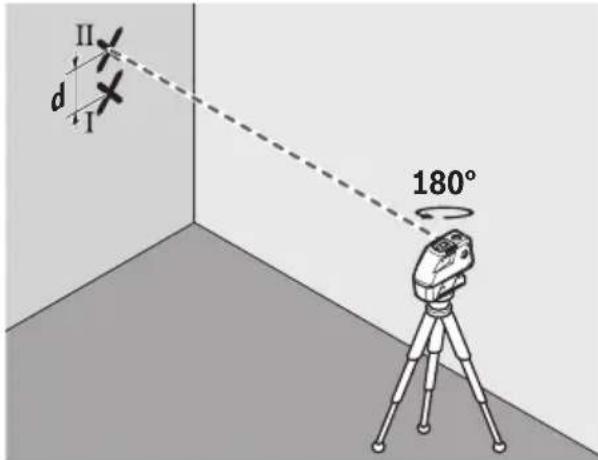

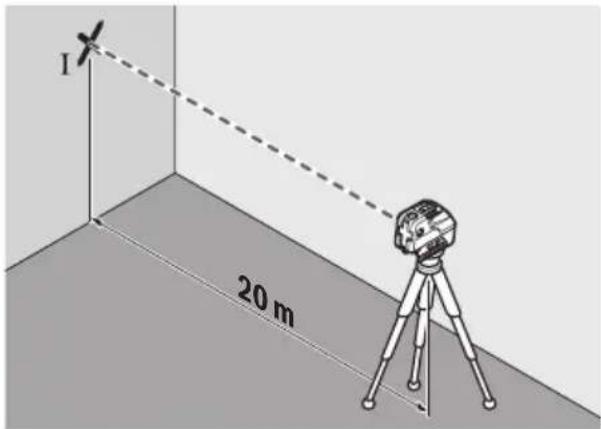

20 m OBJ_BUCH-1546-002.book Page 91 Monday, July 9, 2012 10:30 AM92 | Magyar 1 618 C00 50R | (9.7.12) Bosch Power Tools – Forgassa el a mérőműszert 180°-kal, várja meg, amíg befe- jeződik az automatikus szintezés, és jelölje fel a lézersugár pontjának közepét a szembenfekvő „B” falon (II pont). – Úgy helyeze el a mérőműszert – anélkül, hogy azt elfordítaná – hogy minél közelebb legyen a „B” falhoz, kapcsolja be a mérőműszert és várja meg az automatikus szintezés befejeződését. – Állítsa be úgy a mérőműszer magasságát (a háromlábú mű- szerállvány segítségével vagy szükség esetén a berendezés alá helyezett lapokkal), hogy a lézersugár pontjának közepe pontosan a „B” falon előzőleg bejelölt II pontra essen. – Fordítsa el a mérőműszert 180°-kal, anélkül hogy megváltoztatná a magasságát. Várja meg, amíg befejeződik az automatikus szintezés, és jelölje fel a lézersugár pontjának közepét az „A” falon (III pont). Ügyeljen arra, hogy a III pont lehetőleg függőelegesen az I pont alatt, illetve felett legyen. – A falon bejelölt két pont (I és III) közötti d különbség megadja a mérőműszernek a hosszirányú tengely menténi magassági eltérését. Egy 2x20m=40m mérési szakaszon az eltérés legnagyobb megengedett értéke: 40 m x ± 0,3 mm/m = ± 12 mm. A d különbségnek így az I és III pont között legfeljebb a 12 mm értéket szabad elérnie. Munkavégzési tanácsok f A megjelöléshez mindig csak a lézerpont, illetve a lézervonal középpontját használja. A lézerpont mérete, illetve a lézervonal szélessége a távolsággal változik. Munkavégzés a háromlábú műszerállvánnyal (külön tartozék) Egy háromlábú műszerállvány egy szilárd, beállítható magassá- gú mérési alapot nyújt. Helyezze fel a mérőműszert a 7 1/4"-os műszerállványcsatlakozóval a 16 háromlábú műszerállvány vagy egy a kereskedelemben kapható fényképezőállvány menetére. Egy a kereskedelemben szokványosan kapható háromlábú építkezési műszerállványra való felerősítéshez használja a 6 5/8"-os műszerállványcsatlakozót. A háromlábú műszerállvány rögzítőcsavarjával rögzítse a mérőműszert. Állítsa be durván a háromlábú műszerállványt, mielőtt bekapcsolná a mérőműszert. Rögzítés az univerzális tartó alkalmazásával (külön tartozék) A 15 univerzális tartó segítségével a mérőműszert például függőleges felületeken, csöveken, vagy mágnesezhető anyagokon is rögzíteni lehet. Az univerzális tartó padlóra helyezhető állványként is alkalmazható és megkönnyíti a mérőműszer magassági beállítását. Állítsa be durván a 15 univerzális tartót, mielőtt bekapcsolná a mérőműszert. Munkavégzés a mérőlappal (külön tartozék) (lásd az „A”–„B” ábrát) A 14 mérőlap segítségével a lézersugarat át lehet vinni a padlóra (talajra), illetve a lézer magasságát egy falra. A nulla mező és a skála segítségével meg lehet mérni a kívánt magasságtól való eltérést és ezt át lehet vinni egy másik helyre. Így nincs szükség arra, hogy a mérőműszert pontosan beállítsa az átvitelre kerülő magasságra. A 14 mérőlap egy visszaverő réteggel van ellátva, amelynek segítségével a lézersugarat nagyobb távolságokban, illetve erős napfény esetén is jobban fel lehet ismerni. A fényerő növekedése csak akkor ismerhető fel, ha a lézersugárral párhuzamos irányban néz a mérőlapra. Munkavégzés a lézer-céltábla alkalmazásával A 13 lézer-céltábla hátrányos feltételek és nagyobb távolságok esetén megjavítja a lézersugár felismerhetőségét. A 13 lézer-céltábla fényvisszaverő oldala a lézersugár felismerhetőségét megjavítja, az áttetsző oldal révén a lézersugár a lézer-céltábla hátoldala felől is felismerhető. Lézerpont kereső szemüveg (külön tartozék) A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal a lézer piros fénypontja világosabban, jobban kiválik a környezetből. f Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben. f Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű 180°

OBJ_BUCH-1546-002.book Page 92 Monday, July 9, 2012 10:30 AMÐóññêèé | 93 Bosch Power Tools 1 618 C00 50R | (9.7.12) szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet. Munkavégzési példák (lásd a „C”–„F” ábrát) A mérőműszer felhasználási lehetőségeire példákat az ábrákat tartalmazó oldalakon találhat. A mérőműszert mindig azon felület vagy él közelébe állítsa fel, amelyet ellenőrizni kell, és a mérőműszerrel minden mérés előtt hajtson végre egy önszintezést. A lézersugár, illetve lézervonal és egy felület vagy él közötti távolságot lehetőleg mindig két, egymástól távol fekvő pontban (például a 14 mérőlappal) mérje meg. Karbantartás és szerviz Karbantartás és tisztítás A mérőműszert csak a készülékkel szállított kofferben tárolja és szállítsa. Tartsa mindig tisztán a mérőműszert. Ne merítse vízbe vagy más folyadékokba a mérőszerszámot. A szennyeződéseket egy nedves, puha kendővel törölje le. Ne használjon tisztító- vagy oldószereket. Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak. Ha a mérőműszer a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni. Ne nyissa fel saját maga a mérőműszert. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a mérőműszer típustábláján található 10-jegyű rendelési számot. Ha javításra van szükség, a kofferbe csomagolva küldje be a mérőműszert. Vevőszolgálat és tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: +36 (01) 431-3835 Fax: +36 (01) 431-3888 Eltávolítás A mérőműszereket, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki a mérőműszereket és az akkumulátorokat/ elemeket a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált mérőműszerekre vonatkozó 2002/96/EK európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/ elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. A változtatások joga fenntartva. Ðóññêèé Óêàçàíèÿ ïî áåçîïàñíîñòè Äëÿ îáåñïå÷åíèÿ áåçîïàñíîé è íàäåæíîé ðàáîòû ñ èçìåðèòåëüíûì èíñòðóìåíòîì äîëæíû áûòü ïðî÷èòàíû è ñîáëþäàòüñÿ âñå èíñòðóêöèè. Íèêîãäà íå äîâîäèòå ïðåäóïðåäèòåëüíûå òàáëè÷êè íà èçìåðè- òåëüíîì èíñòðóìåíòå äî ñîñòîÿíèÿ íåóçíàâàåìîñòè. ÕÎÐÎØÎ ÑÎÕÐÀÍÈÒÅ ÝÒÓ ÈÍÑÒÐÓÊÖÈÞ. f Âíèìàíèå – èñïîëüçîâàíèå äðóãèõ íå óïîìÿíóòûõ çäåñü ýëåìåíòîâ óïðàâëåíèÿ è ðåãóëèðîâàíèÿ èëè äðóãèõ ìåòîäîâ ýêñïëóàòàöèè ìîæåò ïîäâåðãíóòü Âàñ îïàñíîìó äëÿ çäîðîâüÿ èçëó÷åíèþ. f Èçìåðèòåëüíûé èíñòðóìåíò ïîñòàâëÿåòñÿ ñ ïðåäóïðåäèòåëüíîé òàáëè÷êîé íà àíãëèéñêîì ÿçûêå (íà ñòðàíèöå ñ èçîáðàæåíèåì èçìåðèòåëüíîãî èíñòðóìåíòà ïîêàçàíà ïîä 10). f Ïåðåä ïåðâûì çàïóñêîì â ýêñïëóàòàöèþ çàêëåéòå àíãëèéñêèé òåêñò ïðåäóïðåäèòåëüíîé òàáëè÷êè íàêëåéêîé íà Âàøåì ðîäíîì ÿçûêå, êîòîðàÿ âõîäèò â îáúåì ïîñòàâêè. f Íå íàïðàâëÿéòå ëàçåðíûé ëó÷ íà ëþäåé èëè æèâîòíûõ è íå ñìîòðèòå ñàìè â ëàçåðíûé ëó÷. Íàñòîÿùèé èçìåðèòåëüíûé èíñòðóìåíò ñîçäàåò ëàçåðíîå èçëó÷åíèå êëàññà 2 ñîãëàñíî IEC 60825-1. Ýòèì èçëó÷åíèåì Âû ìîæåòå íåïðåäíàìåðåííî îñëåïèòü ëþäåé. f Íå ïðèìåíÿéòå ëàçåðíûå î÷êè â êà÷åñòâå çàùèòíûõ î÷êîâ. Ëàçåðíûå î÷êè ñëóæàò äëÿ ëó÷øåãî ðàñïîçíàâàíèÿ ëàçåðíîãî ëó÷à, îäíàêî îíè íå çàùèùàþò îò ëàçåðíîãî èçëó÷åíèÿ. f Íå ïðèìåíÿéòå ëàçåðíûå î÷êè â êà÷åñòâå ñîëíå÷íûõ î÷êîâ èëè â óëè÷íîì äâèæåíèè. Ëàçåðíûå î÷êè íå äàþò ïîëíîé çàùèòû îò óëüòðàôèîëåòîâîãî èçëó÷åíèÿ è óõóäøàþò âîñïðèÿòèå êðàñîê. f Ðåìîíò Âàøåãî èçìåðèòåëüíîãî èíñòðóìåíòà ïîðó÷àéòå òîëüêî êâàëèôèöèðîâàííîìó ïåðñîíàëó, èñïîëüçóÿ òîëüêî îðèãèíàëüíûå çàïàñíûå ÷àñòè. Ýòèì îáåñïå÷èâàåòñÿ áåçîïàñíîñòü èçìåðèòåëüíîãî èí- ñòðóìåíòà. OBJ_BUCH-1546-002.book Page 93 Monday, July 9, 2012 10:30 AM94 | Ðóññêèé 1 618 C00 50R | (9.7.12) Bosch Power Tools f Íå ðàçðåøàéòå äåòÿì ïîëüçîâàòüñÿ ëàçåðíûì èçìåðèòåëüíûì èíñòðóìåíòîì áåç íàäçîðà. Îíè ìîãóò íåóìûøëåííî îñëåïèòü ëþäåé. f Íå ðàáîòàéòå ñ èçìåðèòåëüíûì èíñòðóìåíòîì âî âçðûâîîïàñíîé ñðåäå, ïîáëèçîñòè îò ãîðþ÷èõ æèäêîñòåé, ãàçîâ è ïûëè.  èçìåðèòåëüíîì èíñòðóìåíòå ìîãóò îáðàçîâàòüñÿ èñêðû, îò êîòîðûõ ìîæåò âîñïëàìåíèòüñÿ ïûëü èëè ïàðû. Íå óñòàíàâëèâàéòå ëàçåðíóþ âèçèðíóþ ìàðêó 13 âáëèçè êàðäèîñòèìóëÿòîðîâ. Ìàãíèòû íà ëàçåðíîé âèçèðíîé ìàðêå ñîçäàþò ìàãíèòíîå ïîëå, êîòîðîå ìîæåò îêàçàòü âëèÿíèå íà ðàáîòó êàðäèîñòèìóëÿòîðà. f Äåðæèòå ëàçåðíóþ âèçèðíóþ ìàðêó 13 âäàëè îò ìàãíèòíûõ íîñèòåëåé äàííûõ è îò ïðèáîðîâ, ÷óâñòâèòåëüíûõ ê ìàãíèòíîìó ïîëþ. Äåéñòâèå ìàãíèòîâ ëàçåðíîé âèçèðíîé ìàðêè ìîæåò ïðèâåñòè ê íåâîñïîëíèìîé ïîòåðå äàííûõ. Îïèñàíèå ïðîäóêòà è óñëóã Ïîæàëóéñòà, îòêðîéòå ðàñêëàäíóþ ñòðàíèöó ñ èëëþñòðàöèÿìè èíñòðóìåíòà è îñòàâëÿéòå åå îòêðûòîé, ïîêà Âû èçó÷àåòå ðóêîâîäñòâî ïî ýêñïëóàòàöèè. Ïðèìåíåíèå ïî íàçíà÷åíèþ Èçìåðèòåëüíûé èíñòðóìåíò ïðåäíàçíà÷åí äëÿ îïðåäåëåíèÿ è ïðîâåðêè ãîðèçîíòàëüíûõ è âåðòèêàëüíûõ ëèíèé è îòâåñîâ. Èçîáðàæåííûå ñîñòàâíûå ÷àñòè Íóìåðàöèÿ ïðåäñòàâëåííûõ ñîñòàâíûõ ÷àñòåé âûïîëíåíà ïî èçîáðàæåíèþ èçìåðèòåëüíîãî èíñòðóìåíòà íà ñòðàíèöå ñ èëëþñòðàöèÿìè. 1 Îòâåðñòèå äëÿ âûõîäà ëàçåðíîãî ëó÷à 2 Êíîïêà ïåðåêëþ÷åíèÿ ðåæèìîâ ðàáîòû 3 Ïðåäóïðåæäåíèå î ðàçðÿäêå áàòàðååê 4 Âûêëþ÷àòåëü 5 Ìàãíèòû 6 Ãíåçäî ïîä øòàòèâ 5/8" 7 Ãíåçäî ïîä øòàòèâ 1/4" 8 Ôèêñàòîð êðûøêè áàòàðåéíîãî îòñåêà 9 Êðûøêà áàòàðåéíîãî îòñåêà 10 Ïðåäóïðåäèòåëüíàÿ òàáëè÷êà ëàçåðíîãî èçëó÷åíèÿ 11 Ñåðèéíûé íîìåð 12 Î÷êè äëÿ ðàáîòû ñ ëàçåðíûì èíñòðóìåíòîì* 13 Âèçèðíàÿ ìàðêà 14 Èçìåðèòåëüíûé øàáëîí ñ îïîðîé* 15 Óíèâåðñàëüíîå êðåïëåíèå* 16 Øòàòèâ* 17 Ôóòëÿð
