BRUKSANVISNING GCL 25 Professional BOSCH

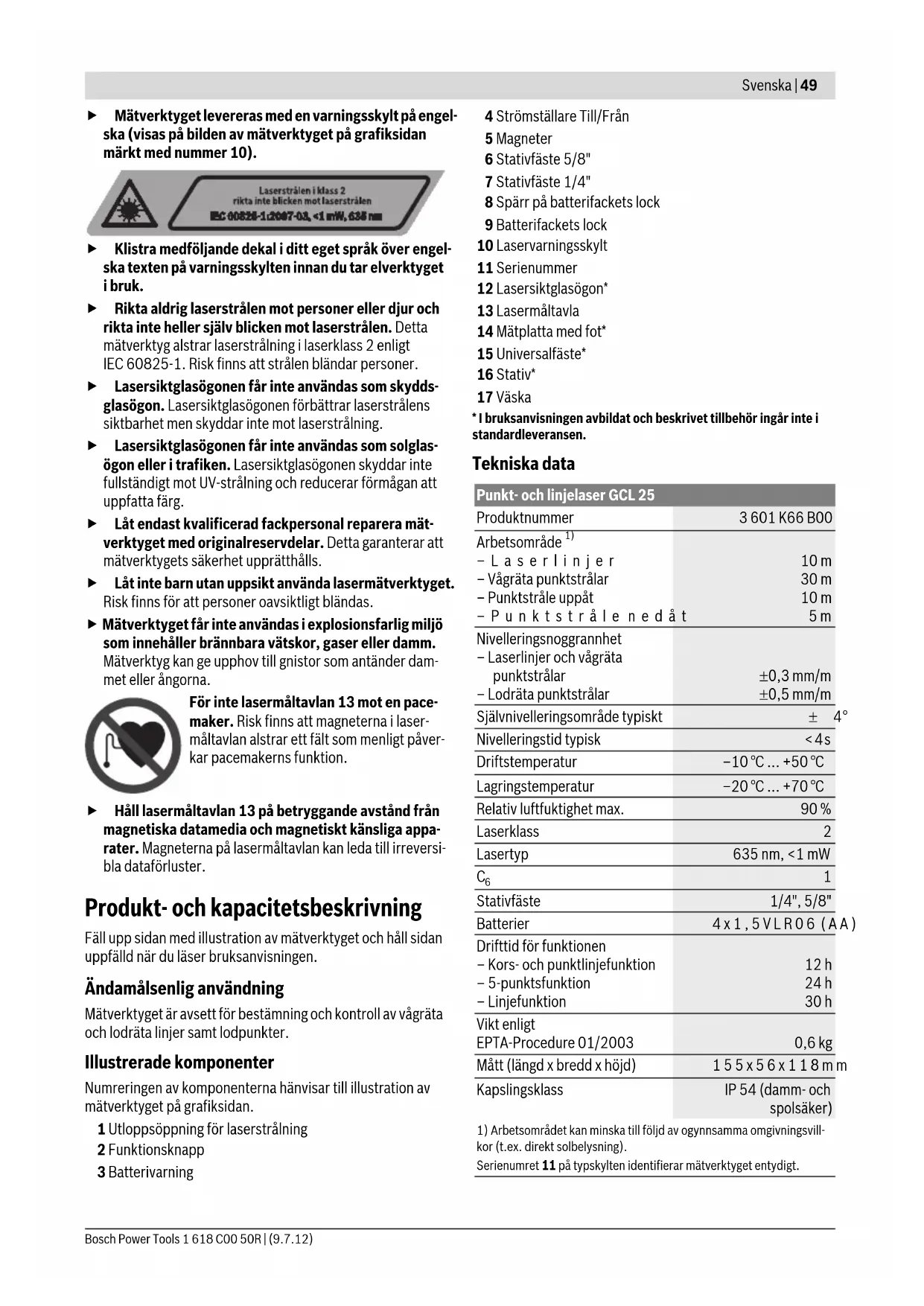

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. Tekniska data Punkt- och linjelaser GCL 25 Produktnummer 3 601 K66 B00 Arbetsområde

–Laserlinjer – Vågräta punktstrålar – Punktstråle uppåt –Punktstråle nedåt 10 m 30 m 10 m

Nivelleringsnoggrannhet – Laserlinjer och vågräta punktstrålar – Lodräta punktstrålar ±0,3 mm/m ±0,5 mm/m Självnivelleringsområde typiskt ± 4° Nivelleringstid typisk <4s Driftstemperatur –10 °C ... +50 °C Lagringstemperatur –20 °C ... +70 °C Relativ luftfuktighet max. 90 % Laserklass

Stativfäste 1/4", 5/8" Batterier 4x1,5VLR06 (AA) Drifttid för funktionen – Kors- och punktlinjefunktion – 5-punktsfunktion – Linjefunktion 12 h 24 h 30 h Vikt enligt EPTA-Procedure 01/2003 0,6 kg Mått (längd x bredd x höjd) 155x56x118mm Kapslingsklass IP 54 (damm- och spolsäker)

1) Arbetsområdet kan minska till följd av ogynnsamma omgivningsvill-

kor (t.ex. direkt solbelysning). Serienumret 11 på typskylten identifierar mätverktyget entydigt. OBJ_BUCH-1546-002.book Page 49 Monday, July 9, 2012 10:30 AM50 | Svenska 1 618 C00 50R | (9.7.12) Bosch Power Tools Montage Insättning/byte av batterier För mätverktyget rekommenderar vi alkali-mangan-batterier. För att öppna batterifackets lock 9 skjut spärren 8 i pilens riktning och fäll upp batterifackets lock. Sätt in batterierna. Kontrollera korrekt polning enligt märkning på batterifack- lockets insida. När batterierna blir svaga blinkar batterivarningen 3 med rött ljus. Dessutom blinkar laserstrålarna var 10 minut för ca 5 s. Mätverktyget kan efter första blinket ännu användas ca 1 timme. När batterierna är slutkörda blinkar laserstrålarna omedelbart före den automatiska frånkopplingen. Alla batterier ska bytas samtidigt. Använd endast batterier av samma fabrikat och med samma kapacitet. f Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller själv- urladdas vid längre tids lagring. Drift Driftstart f Skydda mätverktyget mot väta och direkt solljus. f Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväx- lingar kan mätverktygets precision påverkas menligt. f Undvik att utsätta mätverktyget för kraftiga stötar. Efter kraftig yttre påverkan ska mätverktygets noggrann- het kontrolleras innan arbetet fortsättes (se ”Nivellerings- noggrannhet”). f Koppla från mätverktyget före transport. Vid frånkopp- ling låses pendelenheten, eftersom risk finns att den i annat fall skadas vid kraftiga rörelser. In- och urkoppling För inkoppling av mätverktyget skjut strömställaren 4 till läget ”on” (för arbeten utan nivelleringsautomatik) eller till läget ”on” (för arbeten med nivelleringsautomatik). Efter inkopplingen börjar mätverktyget genast sända laserstrålar genom utgångsöppningarna 1. f Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avstånd. För urkoppling av mätverktyget skjut strömställaren 4 till läget ”off”. Vid frånkslag låses pendelenheten. Avaktivering av frånkopplingsautomatiken När för ca 30 minuter ingen knapp trycks på mätverktyget stängs det automatiskt av för att skona batterierna. Mätverktyget kan efter automatisk avstängning åter slås på genom att skjuta strömställaren 4 först till läget ”off” och sedan slå på mätverktyget eller genom att trycka funktions- knappen 2. Den automatiska avstängningen avaktiveras genom att (vid avstängt mätverktyg) trycka funktionsknappen 2 minst 3 s. Vid avaktiverad avstängningsautomatik blinkar laserstrålarna helt kort. f Lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete. Risk finns att andra personer bländas av laserstrålen. För återaktivering av automatiska avstängningen, stäng av och slå åter på mätverktyget. Driftsätt Mätverktyget har flera funktioner som kan kopplas om när som helst: – Kors- och punktlinjefunktion: Mätverktyget alstrar en våg- rät och en lodrät laserlinje framåt samt en lodrät punkt- stråle uppåt och nedåt och varsin vågrät punktstråle framåt och åt båda sidorna. – 5-punktsfunktion: Mätverktyget alstrar varsin lodrät punktstråle uppåt och nedåt samt varsin vågrät punkt- stråle framåt och åt båda sidorna. – Vågrät linjefunktion: Mätverktyget alstrar en vågrät laser- linje framåt. – Lodrät linjefunktion: Mätverktyget alstrar en lodrät laser- linje framåt. Punktstrålarna löper i 90° vinkel mot varandra, laserlinjerna korsar varandra i 90° vinkel. Vid varje tillslag står mätverktyget i kors- och punktlinjefunk- tion. Koppla om funktionen genom att trycka på funktions- knappen 2. Alla funktionssätt kan väljas med eller utan nivelleringsauto- matik. Nivelleringsautomatik Användning med nivelleringsautomatik (se bilder C–E) Ställ upp mätverktyget på en vågrät, stadig yta eller spänn fast det på fästet 15 eller stativet 16. Skjut för arbeten med nivelleringsautomatik strömställaren Till/Från 4 till läget ”on”. Efter inkoppling kompenserar nivelleringsautomatiken auto- matiskt ojämnheter inom självnivelleringsområdet på ± 4°. Nivelleringen är avslutad när laserpunkterna resp. laserlin- jerna inte längre rör på sig. Om en automatisk nivellering inte är möjlig, t.ex. i fall av att mätverktygets uppställningsyta avviker mer än 4° från hori- sontalplanet blinkar laserlinjerna. För 10 s efter påslag är lar- met avaktiverat för inställning av mätverktyget. Ställ i detta fall upp mätverktyget vågrätt och avvakta självni- velleringen. Så fort mätverktyget ligger inom självnivellerings- området på ± 4° lyser laserstrålarna åter kontinuerligt. Vid vibrationer och lägesförändringar under användning efternivelleras mätverktyget automatiskt. Kontrollera efter nivelleringen laserstrålarnas läge i relation till referenspunk- ter för att undvika fel som kan uppstå om mätverktyget för- skjuts. OBJ_BUCH-1546-002.book Page 50 Monday, July 9, 2012 10:30 AMSvenska | 51 Bosch Power Tools 1 618 C00 50R | (9.7.12) Användning utan nivelleringsautomatik (se bild F) Skjut för arbeten utan nivelleringsautomatik strömställaren 4 till läget ”on”. Vid frånslagen nivelleringsautomatik blinkar laserlinjerna permanent. Vid frånkopplad nivelleringsautomatik kan mätverktyget hål- las fritt i handen eller ställas upp på en lutande yta. Laserstrå- larna löper inte längre ovillkorligen lodrätt mot varandra. Nivelleringsnoggrannhet Noggrannhetsinverkan Det största inflytandet utövar omgivningstemperaturen. Spe- ciellt temperaturdifferenser från marken uppåt kan avlänka laserstrålen. Eftersom temperaturskiktningen är störst i närheten av golvet ska mätverktyget helst monteras på ett stativ och ställas upp i centrum på arbetsytan. Förutom yttre påverkan kan även verktygsspecifika inflytan- den (som t.ex. fall eller häftiga stötar) leda till avvikelser. Kon- trollera därför mätverktygets noggrannhet innan arbetet påbörjas. När de vågräta punktstrålarna ligger inom maximalt tillåten avvikelse är även de lodräta punktstrålarna och laserlinjerna kontrollraka. Om mätverktyget vid en av dessa kontroller överskrider max- imal avvikelse bör det lämnas in för reparation till en Bosch- service. Kontroll av tväraxelns vågräta nivelleringsnoggrannhet För kontroll behövs en fri mätsträcka på 20 m på fast underlag framför en vägg. – Montera mätverktyget på ett avstånd om 20 m från väggen på ett fäste resp. stativ eller ställ upp det på en stadig och plan yta. Koppla på mätverktyget och välj 5-punktsfunk- tionen. – Rikta en av de sidolaserstrålar mot väggen som går längs mätverktygets tväraxel. Låt mätverktyget nivelleras. Märk upp laserpunktens mitt på väggen (punkt I). – Vrid mätverktyget 180° utan att förändra höjden. Låt mät- verktyget nivelleras och märk ut den andra sidolaserstrå- lens punktcentrum på väggen (punkt II). Kontrollera att punkten II ligger så lodrätt som möjligt över resp. under punkten I. – Differensen d mellan de båda märkta punkterna I och II på väggen anger mätverktygets faktiska höjdavvikelse längs tväraxeln. På mätsträckan som omfattar 2 x 20 m = 40 m får avvikelsen uppgå till högst: 40 m x ± 0,3 mm/m = ± 12 mm. Differensen d mellan punkterna I och II får vara högst 12 mm. Kontroll av längdaxelns vågräta nivelleringsnoggrannhet För kontroll behövs en fri mätsträcka på 20 m på stadigt underlag mellan två väggar A och B. – Montera mätverktyget nära väggen A på ett fäste resp. sta- tiv eller ställ upp det på en stadig och plan yta. Koppla på mätverktyget och välj 5-punktsfunktionen. – Rikta den vågräta laserstrålen som är parallell med mät- verktygets längdaxel mot den närbelägna väggen A. Låt mätverktyget nivelleras. Märk upp laserpunktens mitt på väggen (punkt I

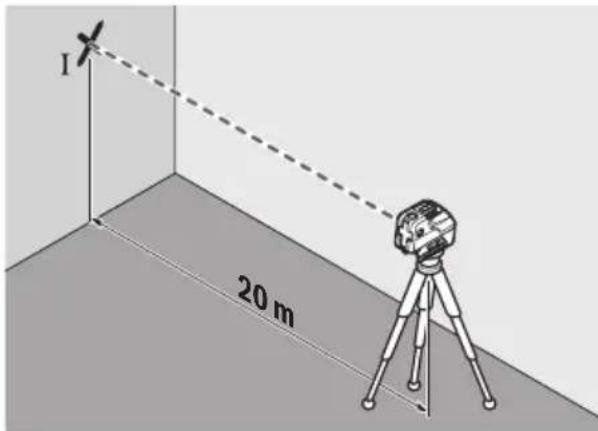

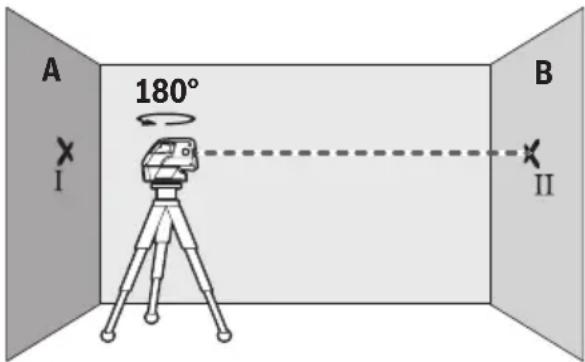

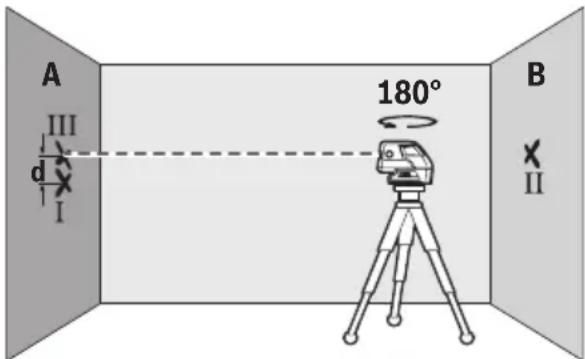

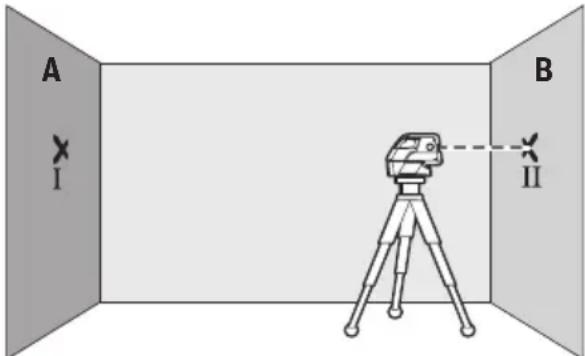

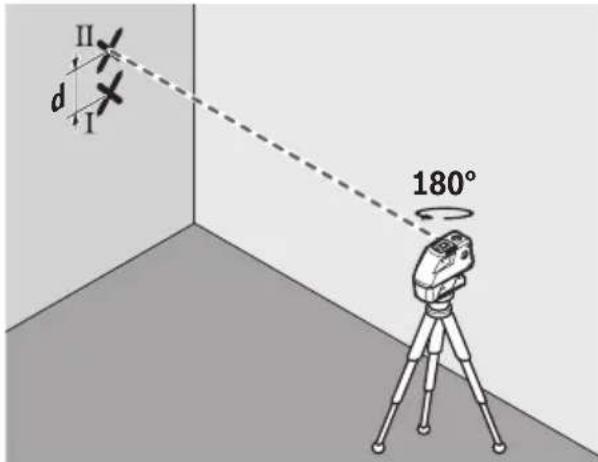

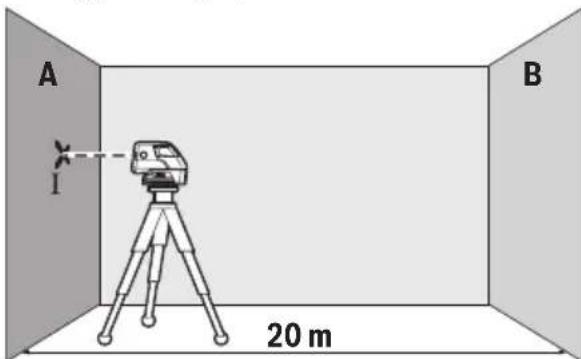

20 m OBJ_BUCH-1546-002.book Page 51 Monday, July 9, 2012 10:30 AM52 | Svenska 1 618 C00 50R | (9.7.12) Bosch Power Tools – Vrid nu mätverktyget 180°, låt det nivelleras och märk ut laserstrålens punktcentrum på motsatta väggen B (punkt II). – Placera mätverktyget – utan att vrida det – nära väggen B, koppla på och låt verktyget nivelleras. – Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserstrålens punktcentrum står exakt mot tidigare utmärkt punkt II på väggen B. – Vrid mätverktyget 180° utan att förändra höjden. Låt det nivelleras och märk ut laserstrålens punktcentrum på väg- gen A (punkt III). Kontrollera att punkten III ligger så långt möjligt lodrätt över resp. under punkten I. – Differensen d mellan de båda märkta punkterna I och III på väggen A anger mätverktygets faktiska höjdavvikelse längs längdaxeln. På mätsträckan som omfattar 2 x 20 m = 40 m får avvikelsen uppgå till högst: 40 m x ± 0,3 mm/m = ± 12 mm. Differensen d mellan punkterna I och III får vara högst 12 mm. Arbetsanvisningar f Använd alltid för märkning laserpunktens eller laserlin- jens centrum. Laserlinjens storlek eller bredd förändras i relation till avståndet. Användning med stativ (tillbehör) Stativet är ett stabilt och i höjdläge inställbart mätunderlag. Lägg upp mätverktyget med 1/4"-gängfästet 7 på stativet 16 eller på ett gängse kamerastativ. Vid användning av ett nor- malt byggstativ, utnyttja 5/8"-stativgängfästet 6. Skruva fast mätverktyget med stativets låsskruv. Rikta grovt in stativet innan mätverktyget slås på. Infästning med universalfäste (tillbehör) Med universalfästet 15 kan mätverktyget fästas t.ex. på lod- räta ytor, rör eller magnetiserbart material. Universalfästet kan även användas som golvstativ och för att underlätta mät- verktygets uppriktning i höjdled. Rikta grovt in universalfästet 15 innan mätverktyget slås på. Användning med mätplatta (tillbehör) (se bilder A–B) Med hjälp av mätplattan 14 kan lasermarkeringen projiceras mot golvet resp laserhöjden mot väggen. Med nollfältet och skalan kan avvikelsen mot önskad höjd mätas och åter inmärkas på annat ställe. Härvid utgår den exakta inställningen av mätverktyget för den höjd som ska projiceras. Mätplattan 14 har en reflexbeläggning för bättre siktbarhet av laserstrålen på längre avstånd eller vid kraftigt solsken. Denna ljusförstärkning kan endast urskiljas när blicken riktas parallellt med laserstrålen mot mätplattan. Användning av lasermåltavla Lasermåltavlan 13 förbättrar laserstrålens siktbarhet vid ogynnsamma omständigheter och större avstånd. Den reflekterande halva delen av lasermåltavlan 13 förbättrar laserlinjens synlighet. Laserlinjen är också synlig bakom lasermåltavlan genom den transparenta delen. Lasersiktglasögon (tillbehör) Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid verkar laserns röda ljus klarare. f Lasersiktglasögonen får inte användas som skydds- glasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. f Lasersiktglasögonen får inte användas som solglas- ögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Användningsexempel (se bilder C –F) Exempel på olika möjligheter att använda mätverktyget finns på bildsidorna. Ställ upp mätverktyget nära ytan eller kanten som skall kon- trolleras och låt det nivelleras innan mätning startas. Mät avstånden mellan laserstrålen eller laserlinjen och en yta eller kant vid två punkter på så långt avstånd som möjligt (t.ex. med mätskiva 14

OBJ_BUCH-1546-002.book Page 52 Monday, July 9, 2012 10:30 AMNorsk | 53 Bosch Power Tools 1 618 C00 50R | (9.7.12) Underhåll och service Underhåll och rengöring Lagra och transportera mätverktyget endast i medlevererad väska. Se till att mätverktyget alltid hålls rent. Mätverktyget får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel. Rengör regelbundet speciellt ytorna kring laserns utlopps- öppning och se till ludd avlägsnas. Om störningar uppstår i mätverktyget trots exakt tillverkning och sträng kontroll bör reparationen utföras av en auktorise- rad serviceverkstad för Bosch elverktyg. Ta inte isär mätverk- tyget på egen hand. Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnummer som består av 10 siffror och som finns på mätverktygets typskylt. För reparation ska mätverktyget skickas in i väskan. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte mätverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2002/96/EG måste obrukbara mätverktyg och enligt europeiska direktivet 2006/66/EG felak- tiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt läm- nas in för återvinning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Les og følg alle anvisningene, for å kunne arbeide farefritt og sikkert med måleverk- tøyet. Gjør aldri varselskilt på måleverk- tøyet uleselig. TA GODT VARE PÅ DISSE INSTRUKSENE. f OBS! Hvis det brukes andre betjenings- eller juste- ringsinnretninger enn de vi har angitt her eller det utfø- res andre bruksmetoder, kan dette føre til en farlig stråle-eksponering. f Måleverktøyet leveres med et advarselsskilt på en- gelsk (på bildet av måleverktøyet på bildesiden er det- te merket med nummer 10). f Lim en norsk etikett over dette engelske advarselsskil- tet før du tar apparatet i bruk for første gang. f Rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen. Dette måleverktøyet lager laser- stråling i laserklasse 2 jf. IEC 60825-1. Du kan da blende personer. f Bruk laserbrillene aldri som beskyttelsesbriller. Laser- brillene er til bedre registrering av laserstrålen, men de be- skytter ikke mot laserstrålingen. f Bruk laserbrillene aldri som solbriller eller i trafikken. Laserbrillene gir ingen fullstendig UV-beskyttelse og redu- serer fargeregistreringen. f Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes måleverktøyets sikkerhet. f La aldri barn bruke laser-måleverktøyet uten oppsyn. Du kan ufrivillig blende personer. f Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damper. Ikke bruk laser-målplaten 13 i nærheten av pacemakere. Magnetene på laser-mål- platen oppretter et felt som kan innskrenke funksjonen til pacemakere. f Hold laser-målplaten 13 unna magnetiske databærere og magnetisk ømfindtlige apparater. Virkningen til mag- netene på laser-målplaten kan medføre irreversible datatap. Produkt- og ytelsesbeskrivelse Brett ut utbrettssiden med bildet av måleverktøyet, og la den- ne siden være utbrettet mens du leser bruksanvisningen. OBJ_BUCH-1546-002.book Page 53 Monday, July 9, 2012 10:30 AM54 | Norsk 1 618 C00 50R | (9.7.12) Bosch Power Tools Formålsmessig bruk Måleverktøyet er beregnet til beregning og kontroll av vann- rette og loddrette linjer og loddepunkter. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av måleverktøyet på illustrasjonssiden. 1 Utgang laserstråle 2 Driftstype-tast 3 Batterivarsel 4 På-/av-bryter 5 Magneter 6 Stativfeste 5/8" 7 Stativfeste 1/4" 8 Låsing av batteridekselet 9 Deksel til batterirom 10 Laser-advarselsskilt 11 Serienummer 12 Laserbriller* 13 Laser-målplate 14 Målplate med fot* 15 Universal holder* 16 Stativ* 17 Koffert
