LIETOŠANAS INSTRUKCIJA GCL 25 Professional BOSCH

OBJ_BUCH-1546-002.book Page 132 Monday, July 9, 2012 10:30 AMLatviešu | 133 Bosch Power Tools 1 618 C00 50R | (9.7.12) f Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsõidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet. Kasutusnäited (vt jooniseid C –F) Näiteid mõõteseadme kasutamise kohta leiate jooniste leheküljelt. Asetage mõõteseade alati kontrollitava pinna või serva lähedale ja laske seadmel enne mõõtmise alustamist nivelleeruda. Mõõtke ära laserkiire või laserjoone ja ala või serva vaheline kaugus kahes üksteisest võimalikult kaugel olevas punktis (nt mõõteplaadiga 14). Hooldus ja teenindus Hooldus ja puhastus Hoidke ja transportige mõõteseadet üksnes tarnekomplekti kuuluvas kohvris. Hoidke mõõteseade alati puhas. Ärge kastke mõõteseadet vette ega teistesse vedelikesse. Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage puhastusvahendeid ega lahusteid. Puhastage regulaarselt laseri väljumisava ümber olevat pinda ja eemaldage ebemed. Mõõteseade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas. Ärge avage mõõteseadet ise. Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Parandustöökotta toimetamiseks asetage mõõteseade kohvrisse. Müügijärgne teenindus ja nõustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nõustavad Teid toodete ja lisa- tarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Faks: + 372 (0679) 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Mõõteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge käidelge mõõteseadmeid ja akusid/patareisid koos olmejäätmetega! Üksnes EL liikmesriikidele: Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja elektroonikasead- mete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb kasutusressursi ammendanud mõõteseadmed ja defektsed või kasutusressursi ammendanud akud/ patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Sekojiet, lai brīdinošās uzlīmes uz mērinstrumenta būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLA- BĀJIET ŠOS NORĀDĪJUMUS. f Ievērībai! Veicot citas, nekā lietošanas pamācībā ap- rakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā ne- paredzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu. f Mērinstruments tiek piegādāts kopā ar brīdinošu uzlīmi angļu valodā (grafikas lappusē parādītajā mērinstrumenta attēlā tā ir apzīmēta ar numuru 10). f Uzsākot lietošanu, pārlīmējiet pāri angļu tekstam kopā ar mērinstrumentu piegādāto brīdinošo uzlīmi jūsu valsts valodā. f Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā. Šis mērinstru- ments izstrādā 2. klases lāzera starojumu atbilstoši stan- dartam IEC 60825-1. Ar to var nejauši apžilbināt citas personas. f Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma. f Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju. OBJ_BUCH-1546-002.book Page 133 Monday, July 9, 2012 10:30 AM134 | Latviešu 1 618 C00 50R | (9.7.12) Bosch Power Tools f Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi oriģinālās rezerves daļas. Tas ļaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu. f Neļaujiet bērniem lietot lāzera mērinstrumentu bez uz- raudzības. Viņi var nejauši apžilbināt citas personas. f Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos. Netuviniet lāzera mērķplāksni 13 sirds stimulatoriem. Uz lāzera mērķplāksnes izvietotie magnēti rada magnētisko lauku, kas var ietekmēt sirds stimulatoru darbību. f Netuviniet lāzera mērķplāksni 13 magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Uz lāzera mērķplāksnes izvietoto magnētu iedarbība var izraisīt neatgriezeniskus informācijas zudumus. Izstrādājuma un tā darbības apraksts Atveriet atlokāmo lapu ar mērinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība. Pielietojums Mērinstruments ir paredzēts horizontālu un vertikālu līniju, kā arī projekcijas punktu iezīmēšanai un pārbaudei. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē. 1 Lāzera stara izvadlūka 2 Taustiņš darba režīma pārslēgšanai 3 Baterijas nolietošanās indikators 4 Ieslēdzējs 5 Magnēti 6 5/8" vītne stiprināšanai uz statīva 7 1/4" vītne stiprināšanai uz statīva 8 Baterijas nodalījuma vāciņa fiksators 9 Baterijas nodalījuma vāciņš 10 Brīdinošā uzlīme 11 Sērijas numurs 12 Lāzera skatbrilles* 13 Lāzera mērķplāksne 14 Mērplāksne ar balstu* 15 Universālais turētājs* 16 Statīvs* 17 Koferis

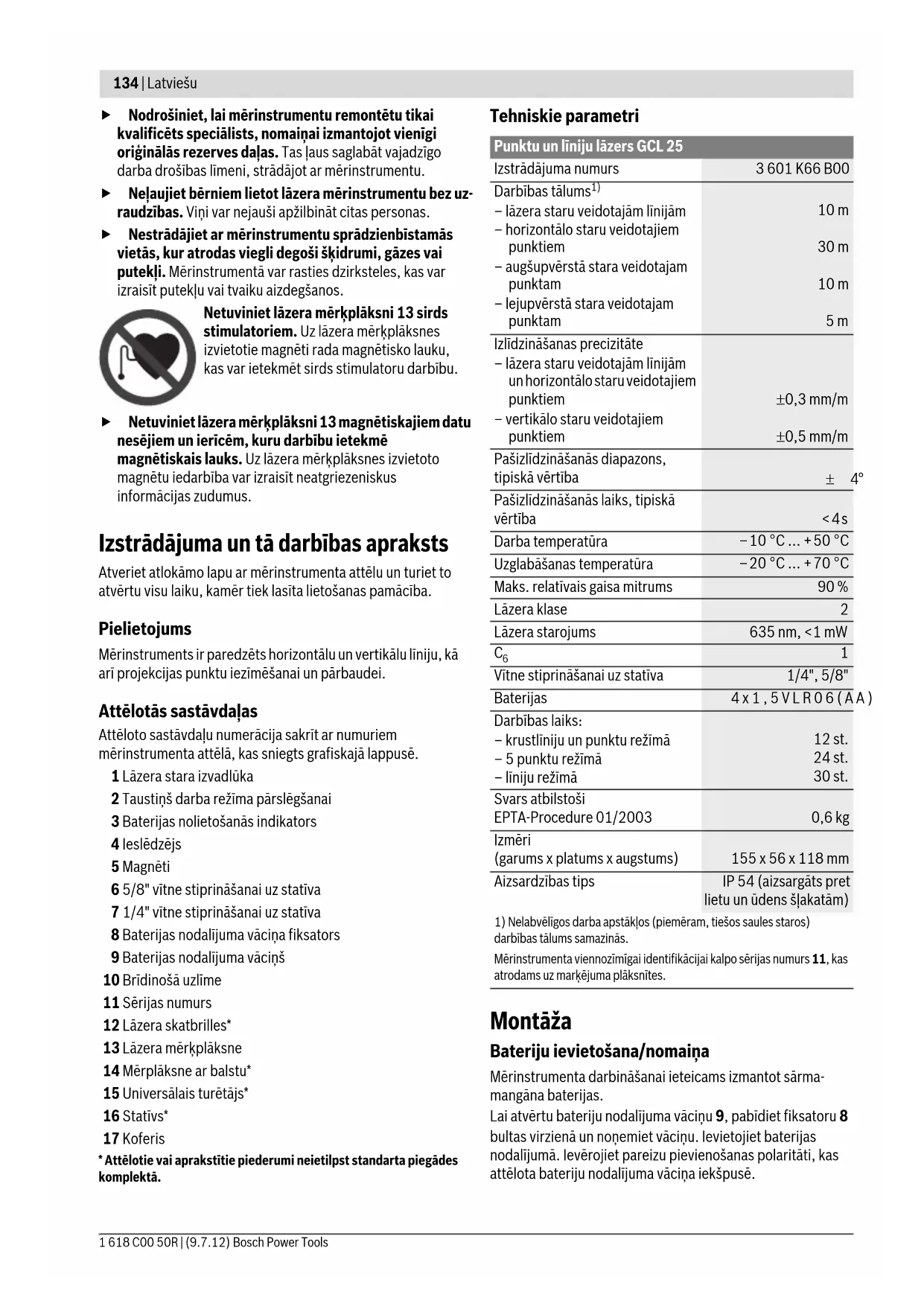

• Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Tehniskie parametri Montāža Bateriju ievietošana/nomaiņa Mērinstrumenta darbināšanai ieteicams izmantot sārma- mangāna baterijas. Lai atvērtu bateriju nodalījuma vāciņu 9, pabīdiet fiksatoru 8 bultas virzienā un noņemiet vāciņu. Ievietojiet baterijas nodalījumā. Ievērojiet pareizu pievienošanas polaritāti, kas attēlota bateriju nodalījuma vāciņa iekšpusē. Punktu un līniju lāzers GCL 25 Izstrādājuma numurs 3 601 K66 B00 Darbības tālums

– lāzera staru veidotajām līnijām – horizontālo staru veidotajiem punktiem – augšupvērstā stara veidotajam punktam – lejupvērstā stara veidotajam punktam 10 m 30 m 10 m

Izlīdzināšanas precizitāte – lāzera staru veidotajām līnijām un horizontālo staru veidotajiem punktiem – vertikālo staru veidotajiem punktiem ±0,3 mm/m ±0,5 mm/m Pašizlīdzināšanās diapazons, tipiskā vērtība ± 4° Pašizlīdzināšanās laiks, tipiskā vērtība <4s Darba temperatūra –10 °C ... +50 °C Uzglabāšanas temperatūra –20 °C ... +70 °C Maks. relatīvais gaisa mitrums 90 % Lāzera klase

Lāzera starojums 635 nm, <1 mW

Vītne stiprināšanai uz statīva 1/4", 5/8" Baterijas 4x1,5VLR06(AA) Darbības laiks: – krustlīniju un punktu režīmā – 5 punktu režīmā – līniju režīmā 12 st. 24 st. 30 st. Svars atbilstoši EPTA-Procedure 01/2003 0,6 kg Izmēri (garums x platums x augstums) 155 x 56 x 118 mm Aizsardzības tips IP 54 (aizsargāts pret lietu un ūdens šļakatām)

1) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums samazinās.

Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 11, kas atrodams uz marķējuma plāksnītes. OBJ_BUCH-1546-002.book Page 134 Monday, July 9, 2012 10:30 AMLatviešu | 135 Bosch Power Tools 1 618 C00 50R | (9.7.12) Ja baterijas ir nolietojušās, bateriju nolietošanās indikators 3 mirgo sarkanā krāsā. Bez tam lāzera stari ik pēc 10 minūtēm mirgo aptuveni 5 sekundes ilgi. Pēc pirmās mirgošanas mērinstruments spēj darboties vēl aptuveni 1 stundu. Ja baterijas ir iztukšotas, lāzera stari vienreiz nomirgo tieši pirms mērinstrumenta automātiskās izslēgšanās. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. f Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties. Lietošana Uzsākot lietošanu f Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. f Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Pie straujām temperatūras izmai- ņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti. f Sargājiet mērinstrumentu no spēcīgiem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stipriem triecieniem, pirms lietošanas vienmēr pārbaudiet tā precizitāti (skatīt sadaļu „Izlīdzināšanas precizitāte“). f Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls, kas pretējā gadījumā var tikt bojāts strauju kustību dēļ. Ieslēgšana un izslēgšana Lai ieslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 4 stāvoklī „on“ (strādājot bez automātiskās pašizlīdzināšanās) vai stāvoklī „on“ (strādājot ar automātisko pašizlīdzināšanos). Tūlīt pēc mērinstrumenta ieslēgšanas no tā izvadlūkām 1 tiek izstaroti lāzera stari. f Nevērsiet lāzera starus citu personu vai mājdzīvnieku vir- zienā un neskatieties lāzera starā pat no liela attāluma. Lai izslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 4 stāvoklī „off“. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls. Automātiskās izslēgšanās deaktivizēšana Ja aptuveni 30 minūtes netiek nospiests neviens no mērinstrumenta taustiņiem, tas automātiski izslēdzas, šādi taupot baterijas. Lai mērinstrumentu pēc tā automātiskās izslēgšanās no jauna ieslēgtu, ieslēdzēju 4 var vispirms pārvietot stāvoklī „off“ un tad no jauna ieslēgt mērinstrumentu parastā veidā, kā arī var vienreiz nospiest darba režīma pārslēgšanas taustiņu 2. Lai deaktivizētu automātiskās izslēgšanās funkciju, nospiediet darba režīma pārslēgšanas taustiņu 2 un turiet to nospiestu vismaz 3 sekundes ilgi laikā, kad mērinstruments ir ieslēgts. Lāzera stari īsi nomirgo, apstiprinot automātiskās izslēgšanās funkcijas deaktivizēšanu. f Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stari var apžilbināt citas tuvumā esošās personas. Lai aktivizētu automātiskās izslēgšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu. Darba režīmi Mērinstruments var darboties vairākos režīmos, kurus jebkurā brīdi var mainīt. – Krustlīniju un punktu režīms: mērinstruments veido vienu horizontālu un vienu vertikālu lāzera līniju virzienā uz priekšpusi, kā arī projicē punktus, izstarojot pa vienam vertikālam lāzera staram augšup un lejup un pa vienam horizontālam staram virzienā uz priekšpusi un uz abām pusēm sānu virzienā. – 5 punktu režīms: mērinstruments projicē punktus, izstarojot pa vienam vertikālam lāzera staram augšup un lejup un pa vienam horizontālam staram virzienā uz priekšpusi un uz abām pusēm sānu virzienā. – Horizontālas līnijas režīms: mērinstruments veido vienu horizontālu lāzera līniju virzienā uz priekšpusi. – Vertikālas līnijas režīms: mērinstruments veido vienu vertikālu lāzera līniju virzienā uz priekšpusi. Visi punktus projicējošie lāzera stari ir savstarpēji vērsti 90° leņķī, un arī lāzera staru veidotās līnijas veido 90° leņķi. Pēc ieslēgšanas mērinstruments pāriet krustlīniju un punktu režīmā. Lai izmainītu mērinstrumenta darba režīmu, nospiediet darba režīma pārslēgšanas taustiņu 2. Mērinstrumentu var izmantot jebkurā no minētajiem darba režīmiem ar automātisko pašizlīdzināšanos vai bez tās. Automātiskā pašizlīdzināšanās Darbs ar automātisko pašizlīdzināšanos (attēli C–E) Novietojiet mērinstrumentu uz līmeniska, stingra pamata, nostipriniet to uz turētāja 15 vai uz statīva 16. Lai ieslēgtu mērinstrumentu darbam ar automātisko pašizlīdzināšanos, pārvietojiet ieslēdzēju 4 stāvoklī „ on“. Pēc mērinstrumenta ieslēgšanas tā pašizlīdzināšanās sistēma automātiski kompensē nolieci pašizlīdzināšanās diapazona robežās, kas ir ± 4°. Pašizlīdzināšanās ir beigusies, ja lāzera staru projicētie punkti un/vai līnijas vairs nepārvietojas. Ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja noliece no līmeniska stāvokļa virsmai, uz kuras ir novietots mērinstruments, pārsniedz 4°, lāzera staru veidotās līnijas mirgo. Lai netraucētu mērinstrumenta izlīdzināšanu, 10 sekunžu laikā pēc tā ieslēgšanas šis brīdinājuma signāls tiek deaktivizēts. Šādā gadījumā pārvietojiet mērinstrumentu uz vietu, kur virsma ir līmeniska, un nogaidiet, līdz beidzas pašizlīdzināšanās process. Ja mērinstrumenta noliece atrodas pašizlīdzināšanās diapazona robežās, kas ir ±4°, lāzera stari pārstāj mirgot un izgaismojas pastāvīgi. Ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot stāvokļa izmaiņas. Tomēr, lai izvairītos no kļūdām, pēc mērinstrumenta pašizlīdzināšanās lāzera staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu. OBJ_BUCH-1546-002.book Page 135 Monday, July 9, 2012 10:30 AM136 | Latviešu 1 618 C00 50R | (9.7.12) Bosch Power Tools Darbs bez automātiskās pašizlīdzināšanās (attēls F) Ja vēlaties lietot mērinstrumentu bez automātiskās pašizlīdzi- nāšanās, pārvietojiet ieslēdzēju 4 stāvoklī „on“. Ja mērinstrumenta automātiskā pašizlīdzināšanās ir izslēgta, lāzera staru veidotās līnijas mirgo pastāvīgi. Ja ir izslēgta automātiskā pašizlīdzināšanās, mērinstrumentu var darbināt, turot rokā vai novietojot uz slīpas virsmas, Šādā gadījumā lāzera stari vairs var nebūt savstarpēji stingri perpendikulāri. Izlīdzināšanas precizitāte Faktori, kas ietekmē precizitāti Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. Ievērojamu stara nolieci izsauc augšup- vērstais temperatūras gradients, kas veidojas zemes tuvumā. Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad iespēju robežās mērinstruments jānostiprina uz statīva, ko var iegādāties tirdzniecības vietās, un jāuzstāda darba virsmas vidū. Bez ārējo faktoru iedarbības lāzera stara nolieci var izraisīt arī citi faktori, kas saistīti ar pašu mērinstrumentu (piemēram, kritiens vai spēcīgs trieciens). Tāpēc ik reizi pirms darba jāpārbauda mērinstrumenta precizitāte. Ja punktus veidojošo horizontālo lāzera staru noliece nepārsniedz maksimālo pieļaujamo vērtību, var uzskatīt, ka pietiekoša ir arī punktus veidojošo vertikālo lāzera staru un lāzera staru veidoto līniju precizitāte. Ja mērinstrumenta pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērin- struments jāremontē Bosch pilnvarotā remonta darbnīcā. Horizontālās izlīdzināšanās precizitātes pārbaude šķērsass virzienā Precizitātes pārbaudei nepieciešama brīva telpa ar cietu, līdzenu pamatu un 20 m lielu attālumu no sienas. – Uzstādiet mērinstrumentu 20 m attālumā no sienas uz turētāja vai statīva vai arī novietojiet to uz stingra, līdzena pamata. Ieslēdziet mērinstrumentu un pārejiet uz 5 punktu darba režīmu. – Novirziet uz sienu vienu no horizontālajiem lāzera sānu stariem, kas tiek izstaroti mērinstrumenta šķērsass virzienā. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process. Atzīmējiet uz sienas lāzera stara projekcijas apļa viduspunktu (punkts I). – Pagrieziet mērinstrumentu aptuveni par 180°, neizmainot tā augstumu. Nogaidiet, līdz beidzas pašizlīdzināšanās process, un tad atzīmējiet uz sienas otra lāzera sānu stara projekcijas apļa viduspunktu (punkts II). Sekojiet, lai punkts II atrastos pēc iespējas vertikāli virs vai zem punkta I. – Attālums d starp abiem uz sienas atzīmētajiem punktiem I un II ir vienāds ar mērinstrumenta lāzera staru faktisko nolieci no horizontāles tā šķērsass virzienā. Ja mērīšanas attālums ir 2 x 20 m = 40 m, maksimālā pieļaujamā staru noliece ir: 40 m x ± 0,3 mm/m = ± 12 mm. Tas nozīmē, ka attālums d starp punktiem I un II nedrīkst pārsniegt 12 mm. Horizontālās izlīdzināšanās precizitātes pārbaude garenass virzienā Precizitātes pārbaudei nepieciešama brīva telpa ar cietu, līdzenu pamatu un 20 m lielu attālumu starp divām sienām A un B. – Nostipriniet mērinstrumentu sienas A tuvumā uz turētāja vai statīva vai arī novietojiet to uz stingras, līdzenas virsmas. Ieslēdziet mērinstrumentu un pārejiet uz 5 punktu darba režīmu. – Novirziet uz tuvāko sienu A horizontālo lāzera staru, kas tiek izstarots mērinstrumenta garenass virzienā. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process. Atzīmējiet uz sienas lāzera stara projekcijas apļa viduspunktu (punkts I). 20 m

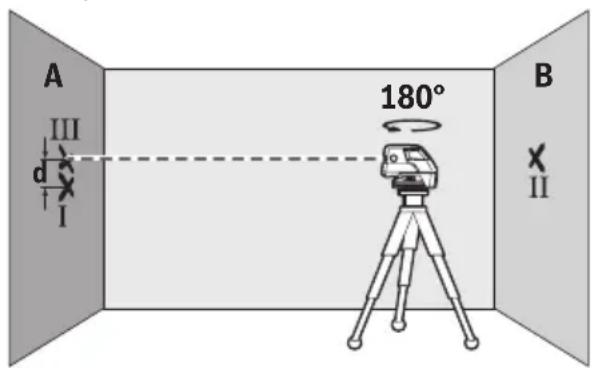

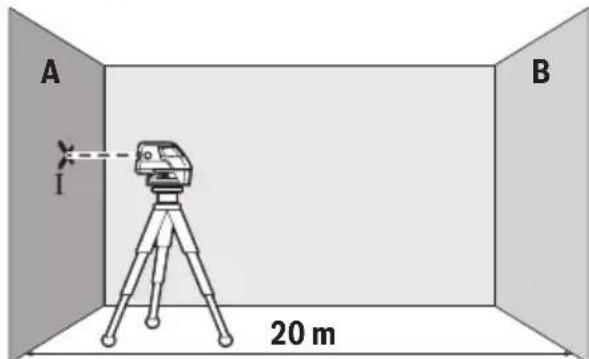

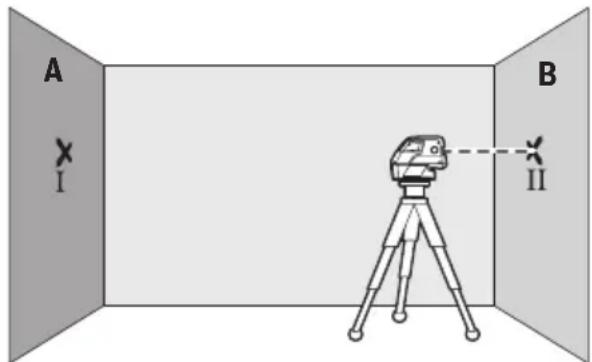

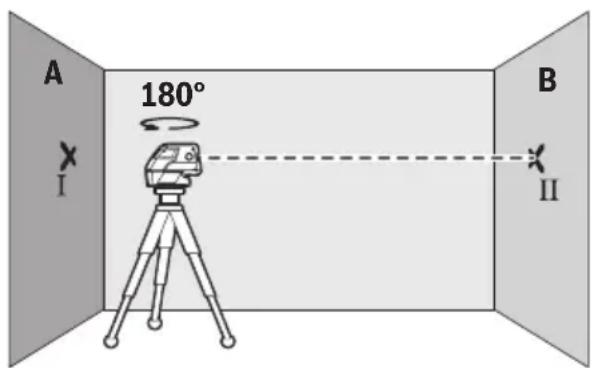

20 m OBJ_BUCH-1546-002.book Page 136 Monday, July 9, 2012 10:30 AMLatviešu | 137 Bosch Power Tools 1 618 C00 50R | (9.7.12) – Pagrieziet mērinstrumentu par 180°, nogaidiet, līdz bei- dzas pašizlīdzināšanās process, un atzīmējiet lāzera stara projicētā apļa viduspunktu uz sienas B (punkts II). – Nepagriežot mērinstrumentu, novietojiet to sienas B tu- vumā, ieslēdziet un nogaidiet, līdz beidzas pašizlīdzināša- nās process. – Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, paceliet mērinstrumentu tādā augstumā, lai lāzera stara projicētā apļa viduspunkts precīzi sakristu ar iepriekš atzīmēto punktu II uz sienas B. – Pagrieziet mērinstrumentu par 180°, neizmainot tā augstumu. Nogaidiet, līdz mērinstruments izlīdzinās, un tad atzīmējiet lāzera stara projicētā apļa viduspunktu uz sienas A (punkts III). Sekojiet, lai punkts III atrastos virs vai zem punkta I un iespējami tuvāk tam. – Attālums d starp abiem uz sienas A atzīmētajiem punktiem I un III ir vienāds ar mērinstrumenta lāzera stara faktisko nolieci no horizontāles tā garenass virzienā. Ja mērīšanas attālums ir 2 x 20 m = 40 m, maksimālā pieļaujamā stara noliece ir: 40 m x ± 0,3 mm/m = ± 12 mm. Tas nozīmē, ka attālums d starp punktiem I un III nedrīkst pārsniegt 12 mm. Norādījumi darbam f Objektu marķēšanu vienmēr veiciet atbilstoši lāzera stara projicētā apļa vai līnijas viduspunktam. Lāzera stara projicētā apļa lielums vai līnijas platums mainās līdz ar attālumu no lāzera. Darbs ar statīvu (papildpiederums) Statīvs ir ierīce ar regulējamu augstumu mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni 7, nostipriniet to uz statīva 16 vītnes vai arī uz parastā fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mēr- instrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprinošo vītni 6. Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinošo skrūvi. Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu. Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) Ar universālā turētāja 15 palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, caurulēm vai magnētiskiem materiāliem. Universālais turētājs ir izmantojams arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā. Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet universālo turētāju 15. Darbs ar mērplāksni (papildpiederums) (attēli A – B) Lietojot mērplāksni 14, ar mērinstrumenta palīdzību var izdarīt atzīmes uz grīdas vai arī pārnest tās uz sienas lāzera stara augstumā. Izmantojot kvadrātisko nulllauku un skalu, iespējams izmērīt un atzīmēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pārnest un atzīmēt citās mērķa vietās. Šādi nav nepieciešama mērinstrumenta augstuma pre- cīza iestādīšana atbilstoši marķēšanas augstumam. Lai uzlabotu lāzera stara redzamību lielā attālumā vai spilgtā saules gaismā, mērplāksnes 14 virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novērotājs raugās uz mērplāksni paralēli staram. Darbs ar lāzera mērķplāksni Lāzera mērķplāksne 13 ļauj uzlabot lāzera staru redzamību nelabvēlīgos darba apstākļos un lielā attālumā. Lāzera mērķplāksnes 13 atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir izšķiramas arī no aizmugures. Lāzera skatbrilles (papildpiederums) Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka. f Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma. f Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju. 180°
