NÁVOD K OBSLUZE GCL 25 Professional BOSCH

esPřivodní návoč k používání

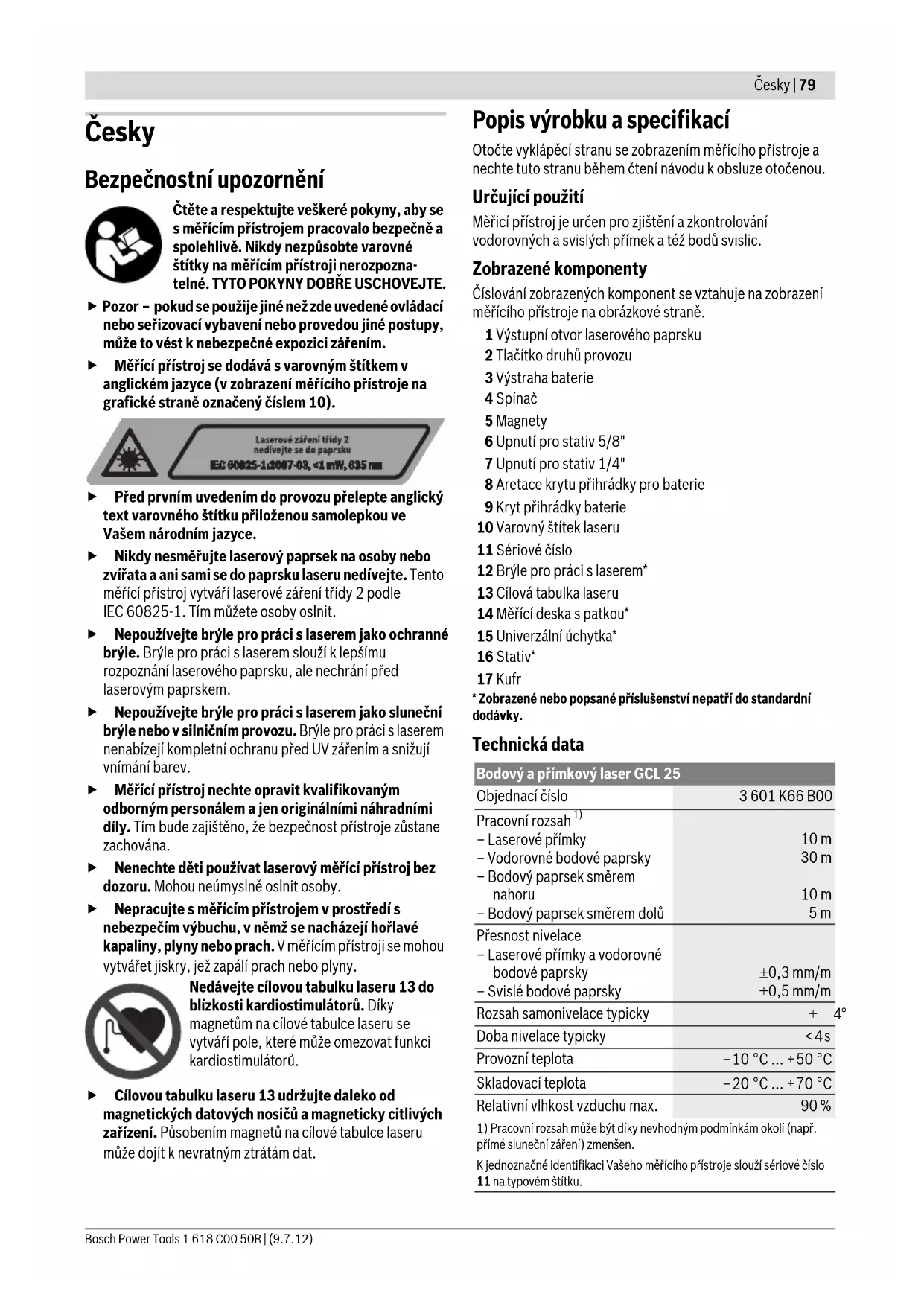

Bezpečnostní upozornění

Čtěte a respektujte veškeré pokyny, aby se s měřícím přístrojem pracovalo bezpečně a spolehlivě. Nikdy nezpůsobte varovné štítky na měřícím přístroji nerozpoznatelné. TYTO POKYNY DOBŘE USCHOVEJTE.

Pozor – pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici zářením.
▶ Měřící přístroj se dodává s varovným štítkem v anglickém jazyce (v zobrazení měřícího přístroje na grafické straně označený číslem 10).

Laserové záření třídy 2 nedívejte se do paprsku EC 60025-1:2007-03, <1 mW, 635 mm

▶ Před prvním uvedením do provozu přelepte anglický text varovného štítku přiloženou samolepkou ve Vašem národním jazyce.
Nikdy nesměřujte laserový paprsek na osoby nebo zvířata a ani sami se do paprsku laseru nedívejte. Tento měřící přístroj vytváří laserové záření třídy 2 podle IEC 60825-1. Tím můžete osoby oslnit.
▶ Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.
▶ Měřící přístroj nechte opravit kvalifikovaným odborným personálem a jen originálními náhradními díly. Tím bude zajištěno, že bezpečnost přístroje zůstane zachována.
▶ Nenechte děti používat laserový měřící přístroj bez dozoru. Mohou neúmyslně oslnit osoby.
▶ Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny.

Nedávejte cílovou tabulku laseru 13 do blízkosti kardiostimulátorů. Díky magnetům na cílové tabulce laseru se vytváří pole, které může omezovat funkci kardiostimulátorů.

Cílovou tabulku laseru 13 udržujte daleko od magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů na cílové tabulce laseru může dojít k nevratným ztrátám dat.

Popis výrobku a specifikací

Otočte vyklápěcí stranu se zobrazením měřícího přístroje a nechte tuto stranu během čtení návodu k obsluze otočenou.

Určující použití

Měřicí přístroj je určen pro zjištění a zkontrolování vodorovných a svislých přímek a též bodů svislic.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení měřícího přístroje na obrázkové straně.

1 Výstupní otvor laserového paprsku
2 Tlačítko druhů provozu
3 Výstraha baterie
4 Spínač
5 Magnety
6 Upnutí pro stativ 5/8"
7 Upnutí pro stativ 1/4"
8 Aretace krytu přihrádky pro baterie
9 Kryt přihrádky baterie

10 Varovný štítek laseru

11 Sériové číslo
12 Brýle pro práci s laserem*
13 Cílová tabulka laseru
14 Měřící deska s patkou*
15 Univerzální úchytka*
16 Stativ*
17 Kufr

* Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.

Technická data

Bodový a přímkový laser GCL 25
Objednací číslo	3 601 K66 B00
Pracovní rozsah ^1)
– Laserové přímky	10 m
– Vodorovné bodové paprsky	30 m
– Bodový paprsek směrem nahoru	10 m
– Bodový paprsek směrem dolů	5 m
Přesnost nivelace
– Laserové přímky a vodorovné bodové paprsky	± 0,3 mm/m
– Svislé bodové paprsky	± 0,5 mm/m
Rozsah samonivelace typicky	± 4°
Doba nivelace typicky	< 4 s
Provozní teplota	-10 °C ... +50 °C
Skladovací teplota	-20 °C ... +70 °C
Relativní vlhkost vzduchu max.	90 %

1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen.
K jednoznačné identifikaci Vašeho měřicího přístroje slouží sériové číslo 11 na typovém štítku.

Bodový a přímkový laser GCL 25

Třída laseru	2
Typ laseru	635 nm, <1 mW
C_6	1
Otvor stativu	1/4", 5/8"
Baterie	4 x 1 , 5 V L R 0 6 ( A A )
Doba provozu při druhu provozu– Provoz křížových a bodovýchpřímek	12 h
– 5-bodový provoz	24 h
– Přímkový provoz	30 h
Hmotnost podleEPTA-Procedure 01/2003	0,6 kg
Rozměry (délka x šířka x výška)	155 x 56 x 118 mm
Stupeň krytí	IP 54 (ochrana protiprachu a stříkající vodě)

1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen.
K jednoznačné identifikaci Vašeho měřicího přístroje slouží sériové číslo 11 na typovém štítku.

Montáž

Nasazení/výměna baterií

Pro provoz měřícího přístroje je doporučeno používaní alkalicko-manganových baterií.

Pro otevření krytu přihrádky pro baterie 9 posuňte aretaci 8 ve směru šipky a kryt přihrádky pro baterie odklopte. Vložte baterie. Dbejte přitom na správnou polaritu podle zobrazení na vnitřní straně krytu přihrádky pro baterie.

Jsou-li baterie slabé, pak bliká červeně výstraha baterie 3. Navíc každých 10 min zablikají na ca. 5 s laserové paprsky. Měřicí přístroj lze po prvním zablikání ještě ca. 1 h provozovat. Jsou-li baterie prázdné, pak laserové paprsky ještě jednou zablikají bezprostředně před automatickým vypnutím.

Nahrad'te vždy všechny baterie současně. Použijte pouze baterie jednoho výrobce a stejné kapacity.

▶ Pokud měřící přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou pří delším skladování korodovat a samy se vybít.

Provoz

Uvedení do provozu

▶ Chraňte měřící přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.

Zabraňte prudkým nárazům nebo pádům měřícího přístroje. Po silných vnějších vlivech na měřící přístroj by se měla před další prací vždy provést kontrola přesnosti (viz „Přesnost nivelace“).
▶ Pokud měřící přístroj přepravujete, vypněte jej. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.

Zapnutí - vypnutí

Pro zapnutí měřicího přístroje posuňte spínač 4 do polohy
„on“ (pro práce bez nivelační automatiky) nebo do polohy
„ on“ (pro práce s nivelační automatikou). Měřicí přístroj vysílá ihned po zapnutí laserové paprsky z výstupních otvorů 1.

▶ Nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti.

Pro vypnutí měřícího přístroje posuňte spínač 4 do polohy „off“. Při vypnutí se kyvná jednotka zajistí.

Deaktivace vypínací automatiky

Nestiskne-li ca. 30 min na měřícím přístroji žádné tlačítko, pak se kvůli šetření baterií měřící přístroj automaticky vypne. Pro opětovné zapnutí měřícího přístroje po automatickém vypnutí můžete bud' posunout spínač 4 nejprve do polohy „off“ a poté měřící přístroj znovu zapnout nebo jednou stiskněte tlačítko druhů provozu 2.

Pro deaktivaci vypínací automatiky podržte (při zapnutém měřícím přístroji) minimálně 3 s stisknuté tlačítko druhů provozu 2. Je-li vypínací automatika deaktivovaná, zablikají krátce kvůli potvrzení laserové paprsky.

Neponechávejte zapnutý měřící přístroj bez dozoru a po používání jej vypněte. Mohly by být laserovým paprskem oslněny jiné osoby.

Pro aktivaci automatického vypnutí měřící přístroj vypněte a znovu zapněte.

Druhy provozu

Měřicí přístroj disponuje několika druhy provozu, mezi nimiž můžete kdykoli měnit:

– Provoz křížových a bodových přímek: měřicí přístroj vytváří jednu vodorovnou a jednu svislou laserovou přímku směrem dopředu a též po jednom svislém bodovém paprsku směrem nahoru a směrem dolů a po jednom vodorovném bodovém paprsku směrem dopředu a na obě strany.
- 5-bodový provoz: měřicí přístroj vytváří po jednom svislém bodovém paprsku směrem nahoru a dolů a též po jednom vodorovném bodovém paprsku směrem dopředu a na obě strany.
– Přímkový provoz vodorovný: měřicí přístroj vytváří jednu vodorovnou laserovou přímku směrem dopředu.
– Přímkový provoz svislý: měřicí přístroj vytváří jednu svislou laserovou přímku směrem dopředu.

Všechny bodové paprsky probíhají navzájem v úhlu 90°, laserové přímky se rovněž kříží v úhlu 90°.

Po zapnutí se měřicí přístroj nachází v provozu křížových a bodových přímek. Pro změnu druhu provozu stiskněte tlačítko druhů provozu 2.

Všechny druhy provozu lze zvolit jak s nivelační automatikou, tak i bez ní.

Nivelační automatika

Práce s nivelační automatikou (viz obrázky C-E)

Měřící přístroj dejte na vodorovný, pevný podklad, upevněte jej na úchytku 15 nebo na stativ 16.

Pro práce s nivelační automatikou posuňte spínač 4 do polohy „ob“.

Po zapnutí vyrovná automaticky nivelační automatika nerovnosti uvnitř rozsahu samonivelace ±4°. Nivelace je ukončena, jakmile se už laserové body resp. laserové přímky nepohybují.

Není-li automatická nivelace možná, např. když se plocha stanoviště měřicího přístroje odchyluje od horizontály o více než 4°, blikají laserové přímky. Po dobu 10 s po zapnutí je tento alarm deaktivovaný, aby se umožnilo ustavení měřicího přístroje.

Postavte měřicí přístroj vodorovně a vyčkejte samonivelace. Jakmile se měřicí přístroj nachází uvnitř rozsahu samonivelace ±4°, svítí paprsky laseru trvale.

Při otřesech nebo změnách polohy během provozu se měřící přístroj automaticky opět zniveluje. Po nivelaci zkontrolujte polohu laserových paprsků ve vztahu k referenčním bodům, aby se zamezilo chybám daným posunutím měřícího přístroje.

Práce bez nivelační automatiky (viz obr. F)

Pro práce bez nivelační automatiky posuňte spínač 4 do polohy „on“. Při vypnuté nivelační automatice laserové přímky trvale blikají.

Při vypnuté nivelační automatice můžete držet měřicí přístroj volně v ruce nebo postavit na skloněný podklad. Laserové paprsky už nutně neprobíhají navzájem kolmo.

Přesnost nivelace

Vlivy na presnost

Největším vlivem působí teplota okolí. Zvláště od podlahy nahoru probíhající teplotní rozdíly mohou paprsek laseru odchýlit.

Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli byste měřící přístroj namontovat podle možnosti na běžný stativ a postavit jej do středu pracovní plochy.

Vedle vnějších vlivů mohou vést k odchylkám i přístrojem specifikované vlivy (jako např. pády nebo prudké nárazy). Zkontrolujte proto před každým začátkem práce přesnost měřícího přístroje.

Leží-li přesnost vodorovných bodových paprsků v mezích maximální dovolené odchylky, je tím zkontrolována i přesnost svislých bodových paprsků a laserových přímek.

Pokud by měřící přístroj při jedné z kontrol překročil maximální odchylku, pak jej nechte v servisu Bosch opravit.

Pro kontrolu potřebujete 20 m volné měřící dráhy na pevném podkladu od jedné stěny.

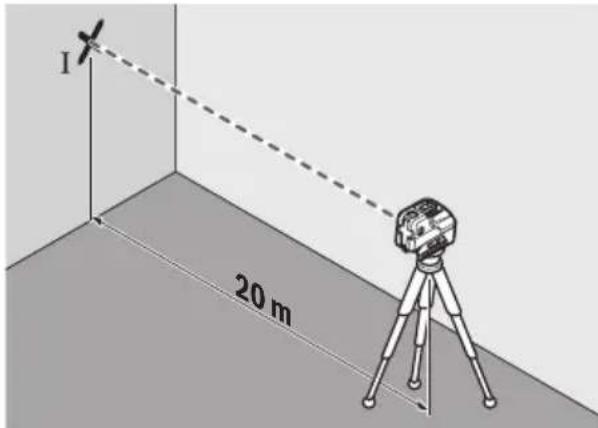

- Namontujte měřicí přístroj ve vzdálenosti 20 m od stěny na úchytku resp. na stativ nebo jej postavte na pevný, rovinný podklad. Měřicí přístroj zapněte a zvolte 5-bodový provoz.

I 20 m

- Nasměrujte jeden z obou bočních laserových paprsků, jež probíhají podél příčné osy měřícího přístroje, na stěnu. Měřící přístroj nechte znivelovat. Označte střed laserového bodu na stěně (bod I).

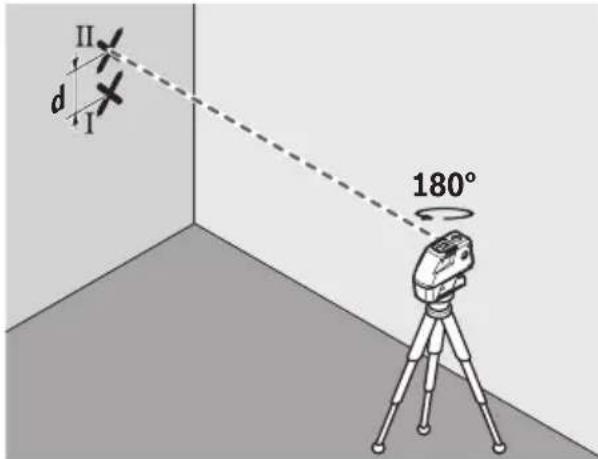

• Otočte měřící přístroj o ca. 180° bez změny výšky. Nechte jej znivelovat a označte střed bodu dalšího bočního laserového paprsku na stěně (bod II). Dbejte na to, aby bod II ležel pokud možno svisle nad příp. pod bodem I.
• Rozdíl d obou označených bodů 1 a 11 na stěně udává skutečnou výškovou odchylku měřícího přístroje podél příčné osy.

Na měřící dráze 2 x 20 m = 40 m činí maximální přípustná odchylka:

Rozdíl d mezi body I a II smí tedy činit nejvýše 12 mm.

Kontrola vodorovné presnosti nivelace podélné osy

Pro kontrolu potřebujete 20 m volné měřící dráhy na pevném podkladu mezi dvěma stěnami A a B.

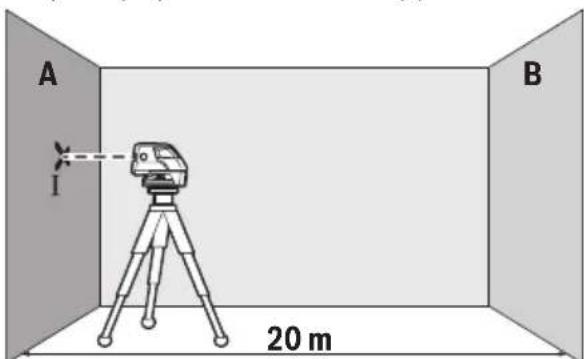

- Namontujte měřicí přístroj poblíž stěny A na úchytku resp. na stativ nebo jej postavte na pevný, rovinný podklad. Měřicí přístroj zapněte a zvolte 5-bodový provoz.

A B I 20 m

– Nasměrujte vodorovný paprsek laseru, jež probíhá rovnoběžně k podélné ose měřícího přístroje, na blízkou stěnu A. Nechte měřící přístroj znivelovat. Označte střed laserového bodu na stěně (bod I).

A 180° I B II

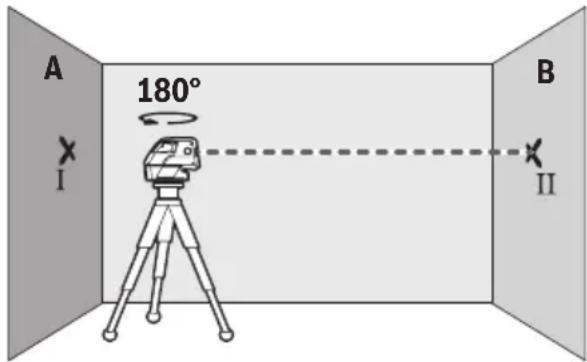

• Otočte měřící přístroj o 180°, nechte jej znivelovat a označte střed bodu laserového paprsku na protilehlé stěně B (bod II).

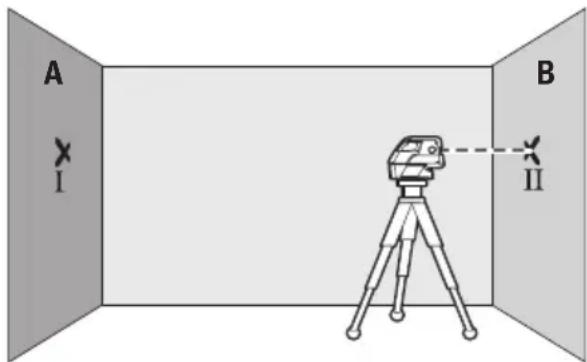

• Umístěte měřící přístroj – bez jeho otočení – poblíž stěny B, zapněte jej a nechte znivelovat.

A I B II

- Měřící přístroj vyrovnejte do výšky (pomocí stativu nebo případně podložením) tak, aby střed bodu laserového paprsku přesně zasáhl předtím označený bod II na stěně B.

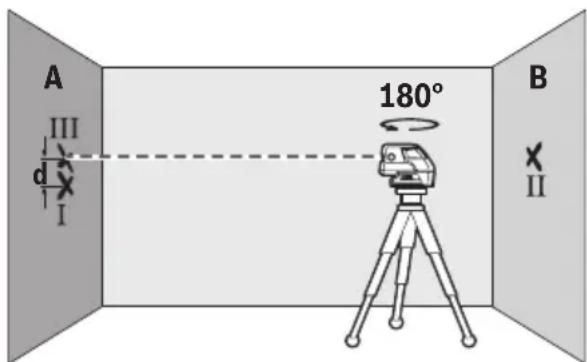

• Otočte měřící přístroj o 180°, bez změny výšky. Nechte jej znivelovat a označte střed bodu laserového paprsku na stěně A (bod III). Dbejte na to, aby bod III ležel pokud možno svisle nad resp. pod bodem I.
• Rozdíl d obou označených bodů I a III na stěně A udává skutečnou výškovou odchylku měřícího přístroje podél podélné osy.

Na měřící dráze 2 x 20 m = 40 m činí maximální přípustná odchylka:

40 m x ± 0,3 mm/m = ±12 mm.

Rozdíl d mezi body I a III smí tedy činit nejvýše 12 mm.

Pracovní pokyny

▶ Pro označování používejte vždy pouze střed laserového bodu resp. laserové přímky. Velikost laserového bodu resp. šířka laserové přímky se mění se vzdáleností.

Práce se stativem (příslušenství)

Stativ nabízí stabilní, výškově nastavitelný měřící podstavec. Měřící přístroj umístěte pomocí upnutí pro stativ 7 velikosti 1/4" na závit stativu 16 nebo běžného fotostativu. Pro upevnění na běžný stavební stativ použijte upnutí pro stativ 6 velikosti 5/8". Měřící přístroj pevně přišroubujte pomocí zajišťovacího šroubu stativu.

Než zapnete měřící přístroj, stativ nahrubo vyrovnejte.

Upevnění pomocí univerzální úchytky (příslušenství)

S pomocí univerzální úchytky 15 můžete měřící přístroj upevnit např. na svislých plochách, trubkách nebo magnetizovatelných materiálech. Univerzální úchytka je rovněž vhodná jako podlahový stativ a usnadňuje výškové vyrovnání měřícího přístroje.

Než zapnete měřící přístroj, univerzální úchytku 15 nahrubo vyrovnejte.

Práce s měřící deskou (příslušenství) (viz obrázky A–B)

S pomocí měřící desky 14 můžete prěnést označení laseru na podlahu príp. výšku laseru na stěnu.

Pomocí nulového pole a stupnice můžete změřit přesazení k požadované výšce a na jiném místě je opět nanést. Tím odpadá přesné nastavení měřícího přístroje na prénášenou výšku.

Měřící deska 14 má reflexní vrstvu, která zlepšuje viditelnost laserového paprsku ve velké vzdálenosti ev. za silného slunečního záření. Zesílení jasu lze rozpoznat jen tehdy, pokud se díváte na měřící desku rovnoběžně s paprskem laseru.

Práce s cílovou tabulkou laseru

Cílová tabulka laseru 13 zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách a větších vzdálenostech.

Odrazivá polovina cílové tabulky laseru 13 zlepšuje viditelnost přímky laseru, skrz průsvitnou polovinu je paprsek laseru patrný i ze zadní strany cílové tabulky laseru.

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Proto se jeví červené světlo laseru pro oko světlejší.

▶ Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.

Příklady práce (viz obrázky C - F)

Příklady možností použití měřícího přístroje naleznete na grafických stranách.

Měřící přístroj umistujte vždy poblíž plochy nebo hrany, jež se má kontrolovat, a nechte jej před začátkem každého měření znivelovat.

Vzdálenosti mezi laserovým paprskem resp. laserovou přímkou a plochou nebo hranou měřte vždy na dvou co možná nejdále od sebe ležících bodech (např. pomocí měřící desky 14).

Údržba a servis

Údržba a čištění

Měřící přístroj skladujte a přepravujte pouze v dodaném kufru.

Udržujte měřící přístroj vždy čistý.

Měřící přístroj neponořujte do vody nebo jiných kapalin.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte žádné čistící prostředky a rozpouštědla.

Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky.

Pokud by došlo přes pečlivou výrobu a zkušební metody u měřícího přístroje někdy k výpadku, nechte opravu provést v autorizovaném servisu pro elektronářadí Bosch. Měřící přístroj sami neotvírejte.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku měřícího přístroje.

V případě opravy zašlete měřící přístroj v kufru.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Měřící přístroje, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte měřicí přístroje a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musejí být neupotřebitelné měřící přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.
