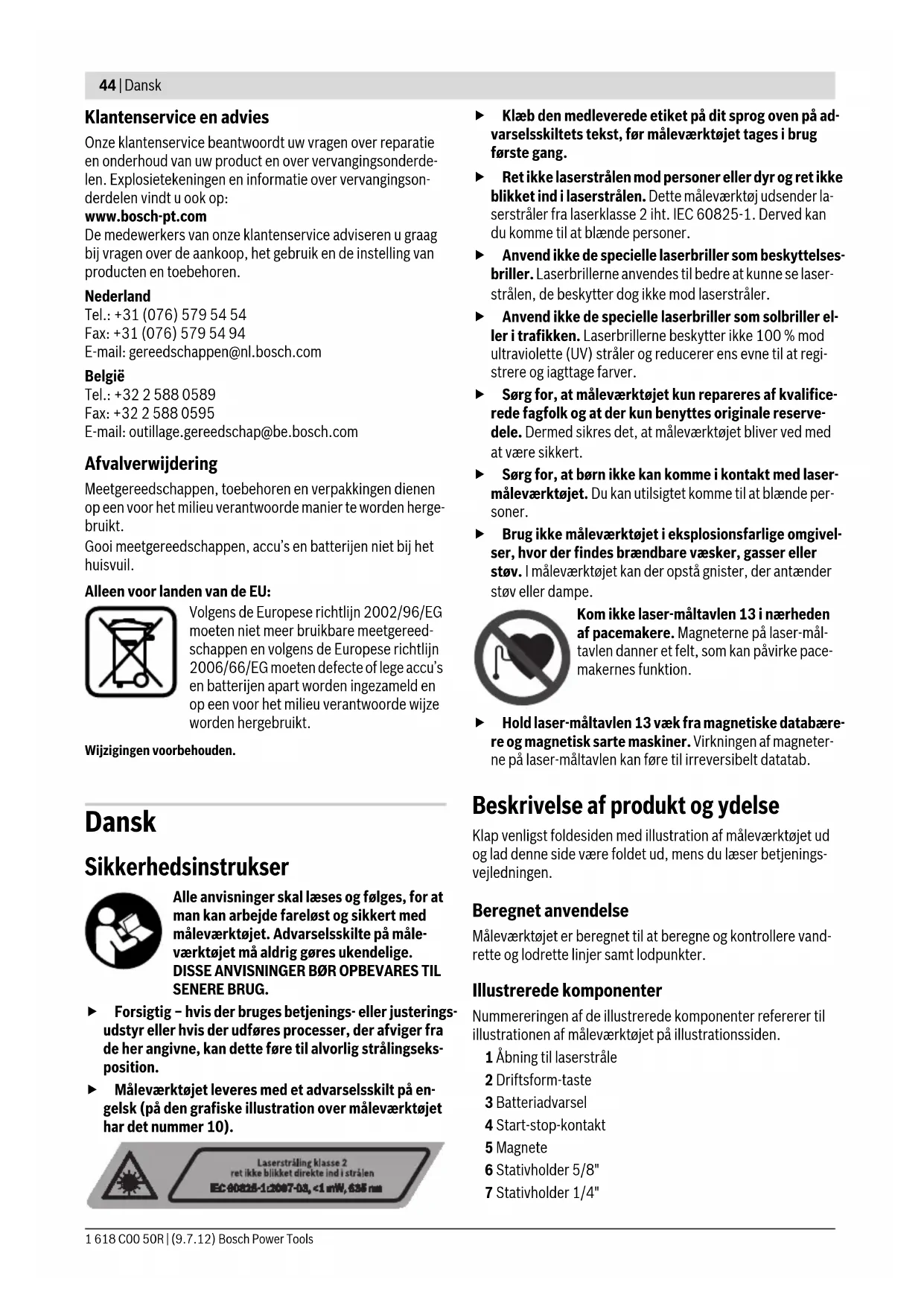

BRUGSANVISNING GCL 25 Professional BOSCH
Sikkerhedsinstrukser
Alle anvisninger skal læses og følges, for at man kan arbejde fareløst og sikkert med måleværktøjet. Advarselsskilte på måleværktøjet må aldrig gøres ukendelige. DISSE ANVISNINGER B∅R OPBEVARES TIL SENERE BRUG.
Forsigtig – hvis der bruges betjenings- eller justerings- udstyr eller hvis der udføres processer, der afviger fra de her angivne, kan dette føre til alvorlig strålingseksposition.
Måleværktøjet leveres med et advarselsskilt på engelsk (på den grafiske illustration over måleværktøjet har det nummer 10).
Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen. Dette måleværktøj udsender laserstråler fra laserklasse 2 iht. IEC 60825-1. Derved kan du komme til at blænde personer.
Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler.
Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres det, at måleværktøjet bliver ved med at være sikkert.
Sørg for, at børn ikke kan komme i kontakt med lasermåleværktøjet. Du kan utilsigtet komme til at blænde personer.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøjet kan der opstå gnister, der antænder støv eller dampe.
Kom ikke laser-måltavlen 13 i nærheden af pacemakere. Magneterne på laser-måltavlen danner et felt, som kan påvirke pacemakernes funktion.
▶ Hold laser-måltavlen 13 væk fra magnetiske databære- re og magnetisk sarte maskiner. Virkningen af magneter- ne på laser-måltavlen kan føre til irreversibelt datatab.
Beskrivelse af produkt og ydelse
Klap venligst foldesiden med illustration af måleværktøjet ud og lad denne side være foldet ud, mens du læser betjenings-vejledningen.
Beregnet anvendelse
Måleværktøjet er beregnet til at beregne og kontrollere vandrette og lodrette linjer samt lodpunkter.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.
1 Åbning til laserstråle
2 Driftsform-taste
3 Batteriadvarsel
4 Start-stop-kontakt
5 Magnete
6 Stativholder 5/8"
7 Stativholder 1/4"
8 Lås af låg til batterirum
9 Låg til batterirum
10 Laser-advarselsskilt
11 Serienummer
12 Specielle laserbriller*
13 Laser-måltavle
14 Måleplade med fod*
15 Universel holder*
16 Stativ*
17 Koffer
* Tilbehør, som er illustreret eller beskrevet i brugsanvisningen, hører ikke til standard-leveringen.
Tekniske data
| Punkt- og linjelaser GCL 25 | |
| Typenummer | 3 601 K66 B00 |
| Arbejdsområde1) | |
| - laserlinjer | 10 m |
| - vandrette punktstråler | 30 m |
| - punktstråle opad | 10 m |
| - punktstrålenedad | 5 m |
| Nivelleringsnøjagtighed | |
| - laserlinjer og vandrette punktstråler | ± 0,3 mm/m |
| - lodrette punktstråler | ± 0,5 mm/m |
| Selvnivelleringsområde typisk | ± 4^ |
| Nivelleringstid typisk | <4s |
| Driftstemperatur | -10^ +50^ |
| Opbevaringstemperatur | -20^ +70^ |
| Relativ luftfugtighed max. | 90 % |
| Laserklasse | 2 |
| Lasertype | 635 nm, <1 mW |
| C_6 | 1 |
| Stativholder | 1/4", 5/8" |
| Batterier | 4 x 1 , 5 V L R 0 6 (A A ) |
| Driftsvarighed ved driftsform | |
| - kryds- og punktlinjedrift | 12 h |
| - 5-punkt-drift | 24 h |
| - linjedrift | 30 h |
| Vægt svarer til | |
| EPTA-Procedure 01/2003 | 0,6 kg |
| Mål (længde x bredde x højde) | 155 x 56 x 118 mm |
| Tæthedsgrad | IP 54 (støv- og sprøjte-vandsbeskyttet) |
1) Arbejdsområdet kan blive mindre, hvis forholdene er ufordelagtige (f.eks. direkte solstråler).
Dit måleværktøj identificeres entydigt vha. serienummeret 11 på type-skiltet.
Montering
Isætning/udskiftning af batterier
Det anbefales, at måleværktøjet drives med Alkali-Manganbatterier.
Låget til batterirummet åbnes 9 ved at skubbe låsen 8 i pilens retning og klappe låget til batterirummet op. Sæt batterierne i. Kontrollér, at polerne vender rigtigt som vist på indersiden af låget til batterirummet.
Bliver batterierne svage, så blinker batteriadvarslen 3 rød. Desuden blinker laserstrålerne hvert 10. min. i ca. 5 s. Måleværktøjet kan køre i endnu ca. 1 time efter det første blink. Når batterierne er tomme, blinker laserstrålerne endnu en gang, før værktøjet slukker automatisk.
Skift altid alle batterier på en gang. Batterierne skal stamme fra den samme fabrikant og have den samme kapacitet.
Tag batterierne ud af måleværktøjet, hvis måleværktøjet ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i måleværktøjet i længere tid.
Brug
Ibrugtagning
▶ Beskyt måleværktøjet mod fugtighed og direkte solstråler.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i bilen i længere tid. Sørg altid for, at måleværtøjet er tempereret ved større temperatursvingninger, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision forringes.
Sørg for at måleværktøjet ikke udsættes for voldsomme stød og at det ikke tabes på jorden. Hvis måleværktøjet udsættes for stærke, udvendige påvirkninger, skal du altid gennemføre en nøjagtighedskontrol, før der arbejdes videre med måleværktøjet (se „Nivelleringsnøjagtighed“).
▶ Sluk for måleværktøjet, før det transporteres. Når det slukkes, låses pendulenheden, der ellers kan beskadiges, hvis den udsættes for store bevægelser.
Tænd/sluk
Måleværktøjet tændes ved at skubbe start-stop-kontakten 4 i positionen „on“ (til arbejde uden nivelleringsautomatik) eller i positionen „on“ (til arbejde med nivelleringsautomatik). Måleværktøjet sender straks efter tænding laserstråler ud af udgangsåbningerne 1.
▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.
Måleværktøjet slukkes ved at skubbe start-stop-kontakten 4 i position „off“. Pendulenheden låses, när værktøjet slukkes.
Deaktivering af frakoblingsautomatik
Trykkes der ikke på nogen taste på måleværktøjet i ca. 30 min, slukkes måleværktøjet automatisk for at skåne batterierne.
Måleværktøjet tændes igen efter den automatiske slukning ved at skubbe start-stop-kontakten 4 i position „off“ og så tænde for måleværktøjet igen eller ved at trykke på driftsform-tasten en gang 2.
Frakoblingsautomatikken deaktiveres ved at trykke på driftsform-tasten og holde den nede i mindst 3 s, mens måleværktøjet er tændt 2. Er frakoblingsautomatikken deaktiveret, blinker laserstrålerne kort som bekræftelse.
Sørg for, at måleværktøjet altid er under opsyn og sluk for måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.
Den automatiske frakobling aktiveres ved at slukke for måleværktøjet og tænde for det igen.
Funktioner
Måleværktøjet har flere driftsformer, som du altid kan skifte mellem:
- Kryds- og punktlinjedrift: Måleværktøjet fremstiller en vandret og en lodret laserlinje fremad samt en lodret punktstråle opad og nedad og en vandret punktstråle fremad og ud til hver side.
- 5-punkt-drift: Måleværktøjet fremstiller en lodret punktstråle opad og nedad samt en vandret punktstråle fremad og ud til hver side.
- Linjedrift vandret: Måleværktøjet fremstiller en vandret laserlinje fremad.
– Linjedrift lodret: Måleværktøjet fremstiller en lodret laserlinje fremad.
Alle punktstrålerne forløber mod hinanden i en vinkel på 90°, laserlinjerne krydser ligeledes hinanden i en vinkel på 90°.
Måleværktøjet befinder sig i krydslinje- og punktlinjedriftfunktion, när det tændes. Driftsformen skiftes ved at trykke på driftsform-tasten 2.
Alle driftsformer kan vælges både med og uden nivellerings- automatik.
Automatisk nivellering
Arbejde med nivelleringsautomatik (se Fig. C–E)
Stil måleværktøjet på et vandret, fast underlag og fastgør det på holderen 15 eller stativet 16.
Skub Til arbejde med nivelleringsautomatik skub start-stop-kontakten 4 i position „on“.
Efter tændingen udligner nivelleringsautomatikken automatisk ujævnheder i selvnivelleringsområdet på ±4°. Nivelleringen er afsluttet, så snart hhv. laserpunkterne og laserlinjerne ikke mere bevæger sig.
Er den automatiske nivellering ikke mulig (f.eks. fordi måleværktøjets standflade afviger mere end 4° fra den vandrette, blinker laserlinjerne. I løbet af 10 s efter tændingen er denne alarm deaktiveret for at muliggøre en klargøring af måleværktøjet.
Stil måleværktøjet vandret og vent på selvnivelleringen. Så snart måleværktøjet befinder sig i selvnivelleringsområdet på ± 4°, lyser laserstrålerne konstant.
I tilfælde af vibrationer eller positionsændringer under brugen nivelleres måleværktøjet automatisk igen. Kontrollér efter nivelleringen laserstrålernes position mht. referencepunkter for at undgå fejl som følge af en forskydning af måleværktøjet.
Arbejde uden nivelleringsautomatik (se Fig. F)
Skub til arbejde uden nivelleringsautomatik start-stop-kontakten 4 i position „on“. Er nivelleringsautomatikken slukket, blinker laserlinjerne hele tiden.
Er nivelleringsautomatikken slukket, kan du holde måleværktøjet frit i hånden eller stillle det på et hældet underlag. Laserstrålerne forløber ikke mere nødvendigvis lodret i forhold til hinanden.
Nivelleringsnøjagtighed
Påvirkning af målenøjagtighed
Laserens målenøjagtighed påvirkes fremfor alt af omgivelsestemperaturen. Især temperaturforskelle der forløber fra gulvet og opad kan distrahere laserstrålen.
Da temperaturlaget er størst i nærheden af jorden, skal måleværktøjet helst monteres på et almindeligt stativ og opstilles i midten af arbejdsfladen.
Udover eksterne påvirkninger kan også værktøjsspecifikke påvirkninger (som f.eks. styrt eller kraftige stød) føre til afvigelser. Kontrollér derfor måleværktøjets nøjagtighed, før arbejdet startes.
Ligger nøjagtigheden af de vandrette punktstråler i den maks. tilladte afvigelse, er dermed også nøjagtigheden af de lodrette punktstråler og laserlinjerne kontrolleret.
Overskrider måleværktøjet den max. afvigelse ved en af testerne, skal det repareres hos Bosch Service Center.
Tværaksens vandrette nivelleringsnøjagtighed kontrolleres
Til kontrollen har du brug for en fri målestrækning på 20 m på fast undergrund foran en væg.

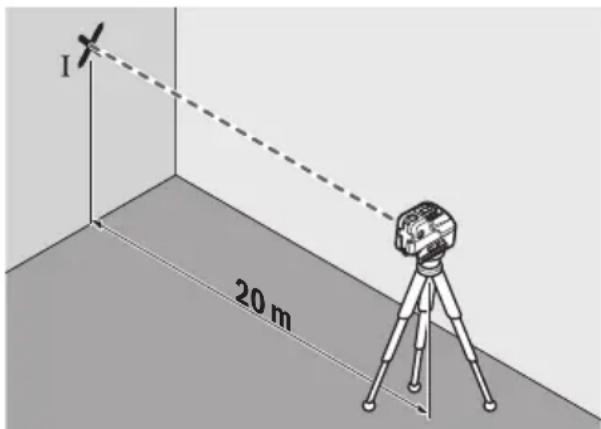

- Monter måleværktøjet 20 m fra væggen på holderen eller i et stativ eller stil det på en fast, lige undergrund. Tænd for måleværktøjet og vælg 5-punkt-funktionen.


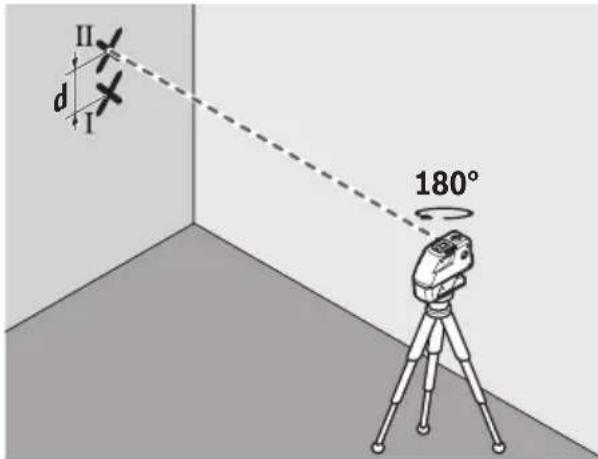

– Drej måleværktøjet ca. 180° uden at ændre højden. Lad det nivellere og marker punktets midte for den anden sidevendte laserstråle på væggen (punkt II). Sørg for, at punkt II ligger så lodret som muligt over hhv. under punkt I.
- Afstanden d mellem de to markerede punkter I og II på væggen giver den faktiske højdeafvigelse for måleværktø-jet langs med tværaksen.
På målestrækningen 2 x 20 m = 40 m er den max. tilladte afvigelse:
40 m x ± 0,3 mm/m = ±12 mm.
Afstanden d mellem punkterne I og II må som følge heraf max. 12 mm være.
Længdeaksens vandrette nivelleringsnøjagtighed kontrolleres
Til kontrol har du brug for en fri målestrækning på 20 m på fast grund mellem to vægge A og B.

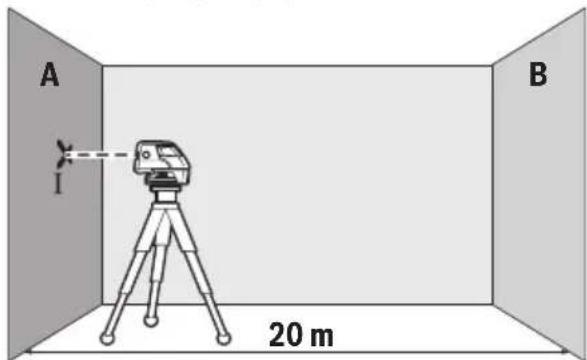

- Monter måleværktøjet på holderen eller i et stativ i nærhe- den af væg A eller stil det på en fast, lige undergrund. Tænd for måleværktøjet og vælg 5-punkt-funktionen.


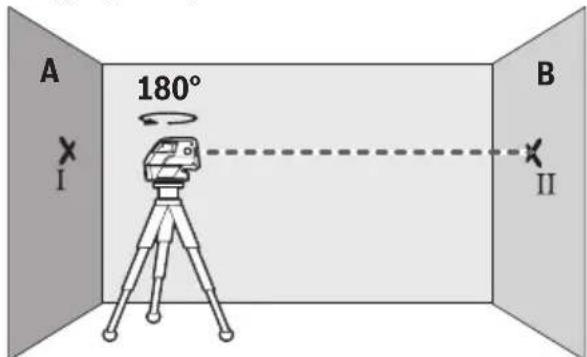

A 180° I B II- Drej måleværktøjet 180°, lad det indnivellere og markér laserstrålens punktmidte på den modsatliggende væg B (punkt II).

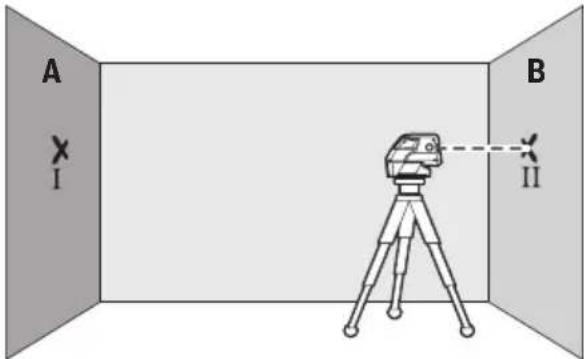

- Placér måleværktøjet – uden at dreje det – i nærheden af væg B, tænd for det og lad det indnivellere.


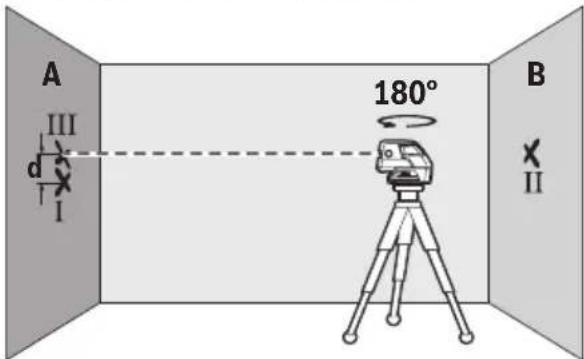

A III d I 180° B II- Drej måleværktøjet 180°, uden at højden ændres. Lad det nivellere og marker laserstrålens punktmidte på væggen A (punkt III). Sørg for, at punktet III ligger så lodret som muligt over hhv. under punktet I.
- Afstanden d mellem de to markerede punkter I og III på væggen A giver den faktiske højdeafvigelse for måleværktøjet langs med længdeaksen.
På målestrækningen 2 x 20 m = 40 m er den max. tilladte afvigelse:
40 m x ± 0,3 mm/m = ±12 mm.
Differencen d mellem punkterne I og III må som følge heraf max. være 12 mm.
Arbejdsvejledning
Anvend altid kun midten af hhv. laserpunktet og laserlinjen til at markere. Laserpunktets størrelse eller laserlinjens bredde ændrer sig med afstanden.
Arbejde med stativet (tilbehør)
Et stativ tilbyder et stabilt, højdejusterbart måleunderlag. Anbring måleværktøjet med 1/4"-stativholderen 7 på stativets gevind 16 eller et almindeligt fotostativ. Til fastgørelse på et almindeligt byggestativ har du brug for 5/8"-stativholderen 6. Skru måleværktøjet fast med stativets stilleskrue.
Justér stativet, før måleværktøjet tændes.
Fastgørelse med den universelle holder (tilbehør)
Med den universelle holder 15 kan måleværktøjet fastgøres til f.eks. lodrette flader, rør eller magnetiserbare materialer. Den universelle holder er også egnet som gulvstativ og gør det nemmere at indstille måleværktøjet i højden.
Justér den universelle holder 15 groft, før måleværktøjet tændes.
Arbejde med målepladen (tilbehør) (se Fig. A–B)
Ved hjælp af målepladen 14 kan du overføre lasermarkeringen på gulvet/jorden og laserhøjden på en væg.
Med nulfeltet og skalaen kan du måle forskydningen til den ønskede højde og overføre den til et andet sted. Dermed bortfalder den nøjagtige indstilling af måleværktøjet til den højde, der skal overføres.
Målepladen 14 har en refleksbelægning, som gør det nemmere at se laserstrålen ved større afstsand eller hvis solen er meget stærk. Lysstyrkeforstærkningen kan kun erkendes, hvis du retter blikket mod målepladen parallelt med laserstrålen.
Arbejde med laser-måltavlen
Laser-måltavlen 13 gør det nemmere at se laserstrålen under ugunstige betingelser og ved store afstande.
Den reflekterende halvdel af laser-måltavlen 13 gør det nemmere at se laserlinjen, gennem den gennemsigtige halvdel kan laserlinjen også ses fra bagsiden af laser-måltavlen.
Specielle laserbriller (tilbehør)
De specielle laserbriller bortfiltrerer omgivelseslyset. Derved fremkommer laserens røde lys noget lysere for øjet.
Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler.
Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
Eksempler på arbejde (se Fig. C - F)
Eksempler på anvendelsesmuligheder for måleværktøjet findes på illustrationssiderne.
Stil altid måleværktøjet tæt op ad den flade eller den kant, der skal kontrolleres, og lad det altid nivellere, før måling finder sted.
Mål altid afstande mellem hhv. laserstråle og laserlinje og en flade eller kant i to punkter, der ligger så langt væk som muligt fra hinanden (f.eks. med målepladen 14).
Opbevar og transporter kun måleværktøjet i den medlevere-de kuffert.
Renhold måleværtøjet.
Dyp ikke måleværktøjet i vand eller andre væsker.
Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke rengørings- eller opløsningsmidler.
Rengør især fladerne ved laserens udgangsåbning med regelmæssige mellemrum og fjern fnug.
Skulle måleværktøjet trods omhyggelig fabrikation og kontrol alligevel holde op med at fungere, skal reparationen udføres af et autoriseret servicecenter for Bosch el-værktøj. Forsøg ikke at åbne måleværktøjet selv.
Måleværktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Måleværktøjet skal altid sendes til reparation i kufferten.
Kundeservice og kunderådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under: www.bosch-pt.com
Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.
Dansk
Måleværktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke måleværktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2002/96/EF skal kasseret måleværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Ret til ændringer forbeholdes.
