Produkttype	Punktslaser
Merke	Bosch
Modell	GPL 3 G Professional
Rekkevidde	30 m
Nivelleringsnøyaktighet (uten bunnpunkt)	±0.35 mm/m
Nivelleringsnøyaktighet (bunnpunkt)	±0.7 mm/m
Selvnivelleringsområde	±4°
Nivelleringstid	< 4 s
Lasersklasse	2
Lasertype	500–540 nm, < 1 mW
Strømforsyning	2 batterier 1,5 V LR6 (AA)
Driftstid	8 h
Vekt	0,35 kg
Mål (L × B × H)	115 × 50 × 113 mm
Beskyttelsesgrad	IP 65
Stativgjenge	1/4"
Driftstemperatur	-10 °C til +45 °C
Lagringstemperatur	-20 °C til +70 °C
Hovedfunksjoner	Projisering av horisontale, vertikale og loddrette laserpunkter; automatisk nivellering; automatisk avstenging etter 60 min
Magnetisk holder	Integrert magnetisk roterende holder
Medfølgende tilbehør	Beskyttelsesveske, advarselsetikett på flere språk (laserbriller og stativ er ekstrautstyr)
Vedlikehold og rengjøring	Rengjør med en myk, fuktig klut; ikke senk ned i vann; rengjør laserutgangen regelmessig uten lo; oppbevar i beskyttelsesvesken
Sikkerhetsinstruksjoner	Ikke se direkte inn i laserstrålen; ikke rett mot personer eller dyr; bruk kun originale reservedeler; slå av enheten under transport
Ettermarkedsservice	Reparasjon hos autorisert Bosch-servicesenter; reservedeler tilgjengelig på www.bosch-pt.com

Ofte stilte spørsmål - GPL 3 G Professional Professional BOSCH

Hva er maksimal rekkevidde for Bosch GPL 3 G Professional?

Maksimal rekkevidde er 30 meter. Den kan reduseres under ugunstige forhold som direkte sollys.

Hvordan kontrollere horisontal nivelleringsnøyaktighet?

Plasser enheten på et stativ 5 m fra en vegg, merk laserpunktet, drei den 180°, mål deretter avviket mellom punktene. Maksimalt tillatt avvik er ±3,5 mm over 10 m.

Hva gjør jeg hvis laserpunktene blinker raskt?

Dette indikerer at enheten er utenfor selvnivelleringsområdet på ±4°. Plasser den på en mer horisontal overflate og vent til den nivellerer (punktene lyser kontinuerlig).

Hvor lenge varer batteritiden?

Driftstiden er omtrent 8 timer med alkaliske batterier. Når batteriene er svake, reduseres lysstyrken og deretter blinker punktene 5 ganger per minutt før de slukkes.

Slår enheten seg av automatisk?

Ja, den slår seg automatisk av etter 60 minutter drift. Denne funksjonen tilbakestilles hvis enheten er utenfor selvnivelleringsområdet.

Kan jeg bruke enheten utendørs?

Ja, den er designet for innendørs og utendørs bruk. Merk at rekkevidden kan reduseres av sollys. Beskyttelsesgraden IP 65 beskytter mot støv og vannsprut.

Hvordan rengjøre nivellélaseren?

Rengjør den med en myk, fuktig klut uten vaskemidler eller løsemidler. Senk aldri enheten ned i vann. Rengjør laserutgangen regelmessig, unngå lo.

Hva er viktige sikkerhetsinstruksjoner?

Se aldri direkte inn i laserstrålen (klasse 2). Rett den ikke mot personer eller dyr. Slå av enheten under transport for å låse pendelenheten. Bruk kun originale reservedeler.

Hvordan feste enheten på en metalloverflate?

Bruk den integrerte magnetiske roterende holderen. Pass på å ikke klemme fingrene på grunn av magnetenes tiltrekningskraft. Juster grovt posisjonen før du slår på.

Hvor kan jeg få reservedeler eller reparere enheten?

Gå til www.bosch-pt.com for reservedeler og eksplosjonstegninger. For reparasjon, kontakt Bosch kundeservice på 09 70 82 12 26 (Frankrike). Oppgi 10-sifret referansenummer på etiketten.

BRUKSANVISNING GPL 3 G Professional Professional BOSCH

Svensk .... Sidan 103

Norsk.... Side 114

Suomi Sivu 125

Produkt- og ydelsesbeskrivelse

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende anvisningene, kan de integrerte beskyttelsesinnretningene bli skadet. Varselskilt på måleverktøyet må alltid være synlige og lesbare. OPPBEVAR

DISSE ANVISNINGENE PÅ ET TRYGT STED, OG LA DEM F∅LGE MED HVIS MÅLEVERKT∅YET SKAL BRUKES AV ANDRE.

▶ Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, eller andre prosedyrer, kan det oppstå farlig strålingseksponering.
Måleverktøyet leveres med et laser-varselskilt (markert på bildet av måleverktøyet på illustrasjonssiden).
Hvis teksten på laser-advarselsskiltet ikke er på ditt språk, må du lime en etikett på ditt språk over dette skiltet før du tar produktet i bruk.

Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader.

▶ Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen.
Det må ikke gjøres endringer på laserutstyret.

▶ Bruk ikke lasersiktebrillene (tilbehør) som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men de beskytter ikke mot laserstråling.
▶ Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
▶ Reparasjon av måleverktøyet må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sikkerheten til måleverktøyet.
Ikke la barn bruke lasermåleren uten tilsyn. De kan uforvarende blende seg selv eller andre.
Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damp.

Magneten må ikke komme i nærheten av implantater eller annet medisinsk utstyr som for eksempel pacemakere eller insulinpumper. Magneten genererer et felt som kan påvirke funksjonen til implantater eller medisinsk utstyr.

Måleverktøyet må holdes unna magnetiske datalagringsmedier og magnetfølsomt utstyr. Virkningen til magnetene kan føre til permanente tap av data.

Produktbeskrivelse og ytelsesspesifikasjoner

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Måleverktøyet er beregnet for beregning og kontroll av vannrett posisjon og loddpunkter. Måleverktøyet er egnet for bruk innen- og utendørs.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av måleverktøyet på illustrasjonssiden.

(1) Laseråpning
(2) Av/på-bryter
(3) Magnetisk dreibar holder
(4) Stativfeste 1/4"
(5) Lås for batterideksel

116 | Norsk

(6) Batterideksel
(7) Magnet
(8) Laservarselskilt
(9) Serienummer
(10) Lasersiktebrille ^a)
(11) Stativ ^a)
(12) Beskyttelsesveske ^a)

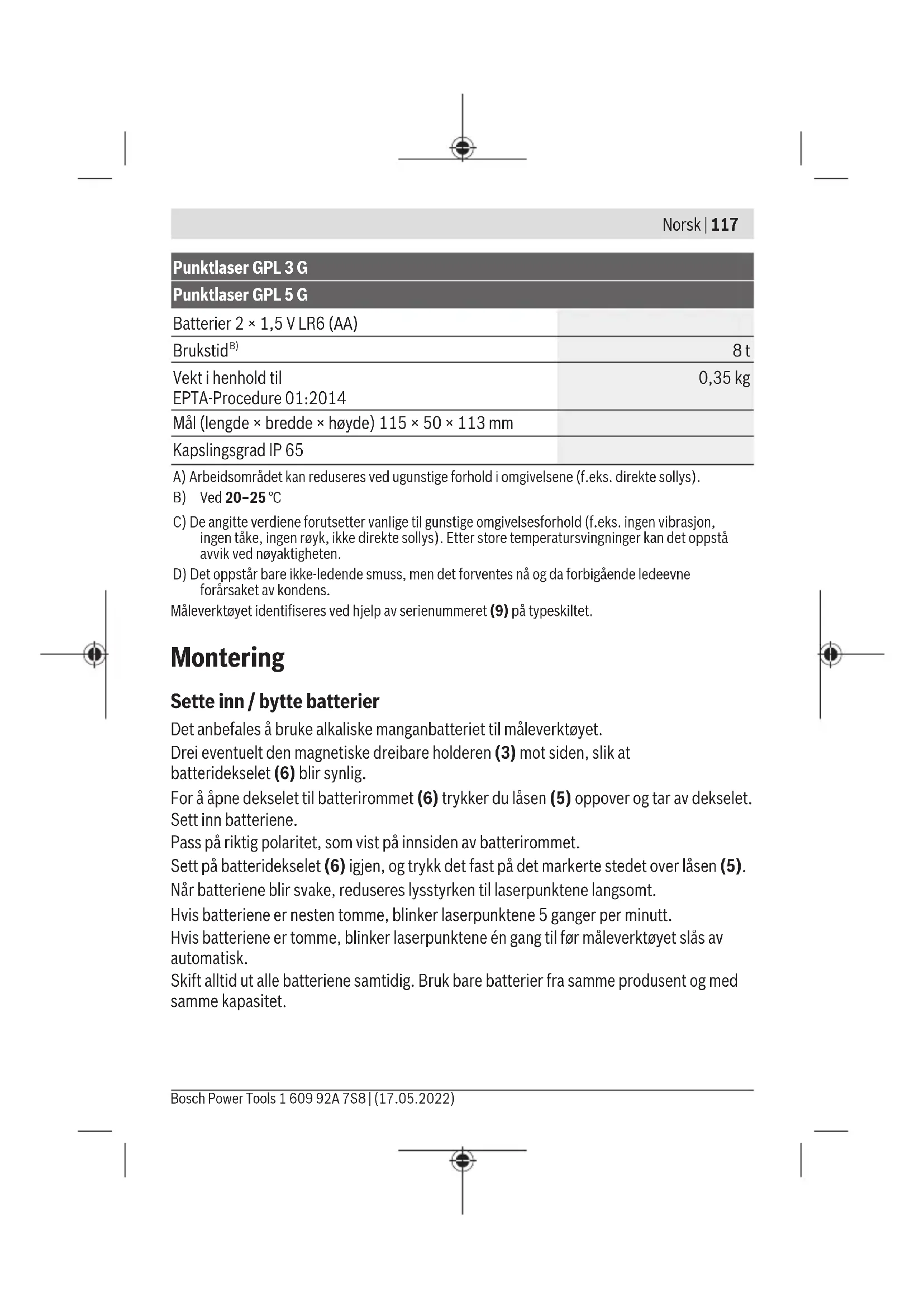

BrukstidB)	8 t
Vekt i henhold til	0,35 kg
EPTA-Procedure 01:2014
Mål (lengde × bredde × høyde) 115 × 50 × 113 mm
Kapslingsgrad IP 65

A) Arbeidsområdet kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys).
B) Ved 20-25°C
C) De angitte verdiene forutsetter vanlige til gunstige omgivelsesforhold (f.eks. ingen vibrasjon, ingen tåke, ingen røyk, ikke direkte sollys). Etter store temperatursvingninger kan det oppstå avvik ved nøyaktigheten.
D) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens.

Måleverktøyet identifiseres ved hjelp av serienummeret (9) på typeskiltet.

Montering

Sette inn / bytte batterier

Det anbefales å bruke alkaliske manganbatteriet til måleverktøyet.

Drei eventuelt den magnetiske dreibare holderen (3) mot siden, slik at batteridekselet (6) blir synlig.

For å åpne dekselet til batterirommet (6) trykker du låsen (5) oppover og tar av dekselet. Sett inn batteriene.

Pass på riktig polaritet, som vist på innsiden av batterirommet.

Sett på batteridekselet (6) igjen, og trykk det fast på det markerte stedet over låsen (5).

Når batteriene blir svake, reduseres lysstyrken til laserpunktene langsomt.

Hvis batteriene er nesten tomme, blinker laserpunktene 5 ganger per minutt.

Hvis batteriene er tomme, blinker laserpunktene én gang til før måleverktøyet slås av automatisk.

Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet.

118 | Norsk

▶ Ta batteriene ut av måleverktøyet når du ikke skal bruke det på lengre tid. Batteriene kan korrodere ved lengre tids lagring i måleverktøyet og utlades automatisk.

Bruk

Igangsetting

▶ Beskytt måleverktøyet mot fuktighet og direkte sollys.
Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger må du la måleverktøyet akklimatiseres og alltid foreta en nøyaktighetskontroll (se „Kontrollere måleverktøyets nøyaktighet“, Side 119) før du fortsetter arbeidet.

Ved ekstreme temperaturer eller temperatursvingninger kan målevertøyets presisjon svekkes.

▶ Pass på at måleverktøyet ikke utsettes for harde slag eller fall. Etter sterk ytre påvirkning på måleverktøyet bør du alltid kontrollere nøyaktigheten før du fortsetter arbeidet (se „Kontrollere måleverktøyets nøyaktighet“, Side 119).
▶ Slå av måleverktøyet när du transporterer det. Når det slås av, låses pendelenheten. Denne kan skades ved kraftige bevegelser.

Inn-/utkobling

For å slå på måleverktøyet skyver du på-/av-bryteren (2) til stillingen ON. Så snart måleverktøyet er slått på, sender det laserstråler ut av åpningene (1).
▶ Rett aldri laserstrålen mot personer eller dyr, og se ikke selv inn i laserstrålen, heller ikke fra større avstand.

For å slå av måleverktøyet skyver du av/på-bryteren (2) til stillingen OFF. Når verktøyet slås av, låses pendelenheten.

Ikke gå fra måleverktøyet när det er slått på, og slå alltid av måleverktøyet etter bruk. Andre personer kan bli blendet av laserstrålen.

Hvis den maksimalt tillatte driftstemperaturen på 45 °C overskrides, slås verktøyet av, slik at laserdioden beskyttes. Etter avkjøling er måleverktøyet klart for bruk igjen og kan slås på.

Automatisk utkobling

Måleverktøyet slås automatisk av etter en brukstid på 60 minutter.

Den automatiske utkoblingen tilbakestilles til 60 minutter hvis det måleverktøyet befinner seg utenfor selvnivelleringsområdet när verktøyet er slått på (laserpunktene blinker kontinuerlig).

Automatisk nivellering

Sett måleverktøyet på et vannrett, fast underlag eller fest det på stativet (11).

Når du skal bruke det nedre laserpunktet, dreier du måleverktøyet på den magnetiske dreibare holderen (3) slik at laserpunktet er synlig på bakken.

Etter innkobling utligner den automatiske nivelleringen automatisk ujevnheter innenfor selvnivelleringsområdet på ±4°. Nivelleringen er fullført når laserpunktene lyser kontinuerlig og ikke beveger seg lenger.

Hvis automatisk nivellering ikke er mulig, for eksempel hvis måleverktøyets posisjon er mer enn 4° fra vannrett posisjon, blinker laserstrålene kontinuerlig raskt.

Du må da sette måleverktøyet horisontalt og vente til selvnivelleringen utføres. Så snart måleverktøyet er innenfor selvnivelleringsområdet på ±4°, lyser laserpunktene kontinuerlig.

Ved vibrasjoner eller endring av plasseringen under drift blir måleverktøyet automatisk nivellert igjen. For å unngå feil må du kontrollere de vannrette eller loddrette laserpunktenes plassering i forhold til referansepunkter etter en ny nivellering.

Kontrollere måleverktøyets nøyaktighet

Faktorer som påvirker nøyaktigheten

Det er omgivelsestemperaturen som har størst innflytelse på nøyaktigheten. Spesielt temperaturforskjeller fra gulvet og oppover kan forstyrre laserstrålen.

Ettersom temperaturlagdelingen er størst nær gulvet, bør du alltid montere måleverktøyet på et stativ hvis måleavstanden er over 20 meter. Hvis mulig bør du også sette måleverktøyet i midten av arbeidsflaten.

I tillegg til ekstern påvirkning kan også apparatspesifikk påvirkning (f.eks. fall eller harde slag) føre til avvik. Kontroller derfor alltid nivelleringsnøyaktigheten før du starter arbeidet.

Dersom måleverktøyet ved en kontroll overskrider maksimalt avvik, må det repareres av et Bosch-serviceverksted.

Kontroll av vannrett nivelleringsnøyaktighet

Når du skal kontrollere, trenger du en fri målestrekning på 5 m med fast underlag mellom to vegger A og B.

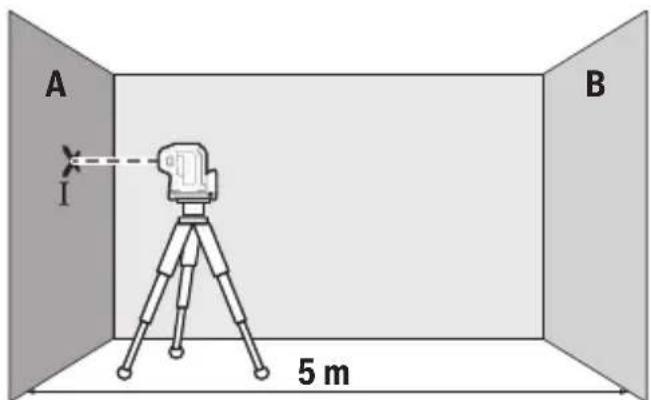

- Monter måleverktøyet nær veggen A på et stativ, eller sett det på et fast, jevnt underlag. Slå på måleverktøyet.

120 | Norsk

- Rett den vannrette laserstrålen som går parallelt med lengdeaksen til måleverktøyet, mot den nærmeste veggen A. La måleverktøyet nivelleres. Marker midten av laserpunktet på veggen (punkt I).

A 180° I B II

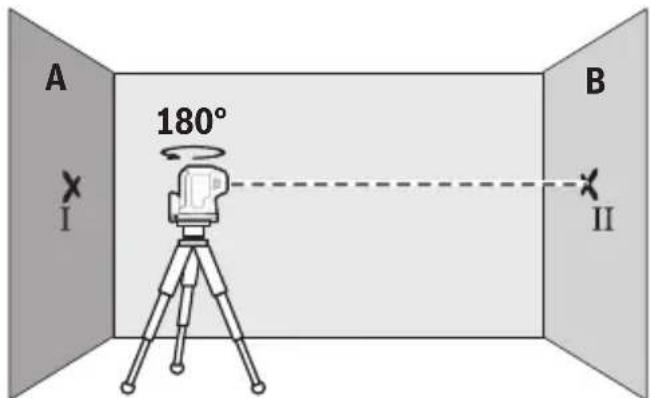

• Drei måleverktøyet 180°, la det nivelleres og marker midtpunktet for laserstrålen på den motsatte veggen B (punkt II).

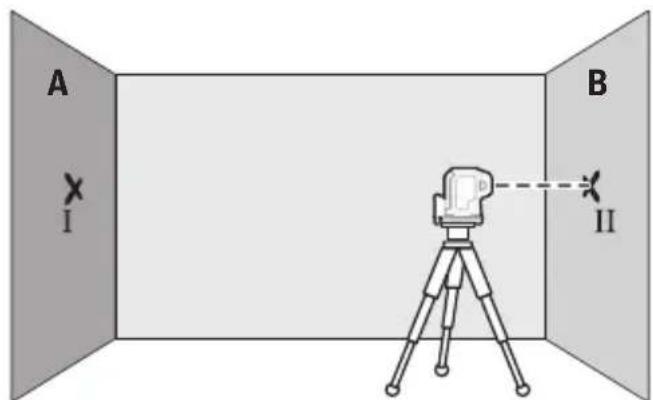

• Plasser måleverktøyet nær veggen B uten å dreie det, slå det på og la det nivelleres.

Norsk | 121

A I B II

- Juster høyden på måleverktøyet (ved hjelp av stativet eller eventuelt ved å legge noe under) slik at midtpunktet på laserstrålen nøyaktig treffer det tidligere markerte punktet II på veggen B.

A III d I 180° B II

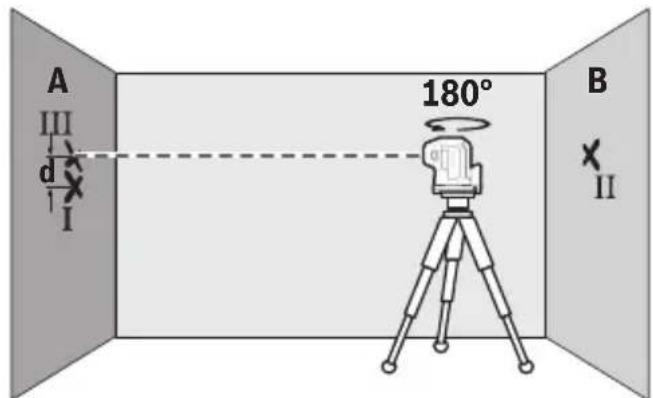

• Drei måleverktøyet 180° uten å endre høyden. La det nivelleres, og marker midtpunktet på laserstrålen på veggen A (punkt III). Pass på at punkt III ligger mest mulig loddrett over eller under punkt I.
• Differansen d mellom de to markerte punktene I og III på veggen A er det faktiske høydeavviket til måleverktøyet langs lengdeaksen.

På målestrekningen på 2 × 5 m = 10 m er maks. tillatt avvik:

10 m × ±0,35 mm/m = ±3,5 mm. Differansen d mellom punktene I og III kan dermed være maks. 3,5 mm.

GPL 5 G: Gjenta målingen for begge laserstrålene på sidene langs måleverktøyets tverrakse. Dette gjør du ved å dreie måleverktøyet 90° med eller mot urviseren før målingen startes.

122 | Norsk

Kontrollere loddnøyaktigheten

Når du skal kontrollere, trenger du en fri målestrekning på fast underlag med en avstand på ca. 2,5 m mellom gulv og tak.

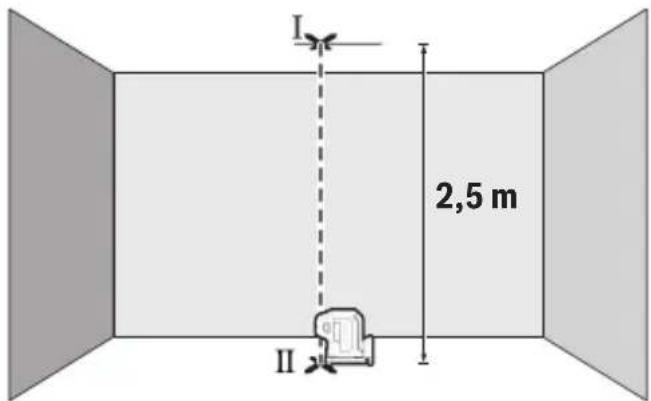

- Sett måleverktøyet på bakken. Slå på måleverktøyet, og drei det på den magnetiske dreibare holderen (3) slik at det nedre laserpunktet blir synlig på bakken. La måleverktøyet nivelleres.

I 2,5 m II

- Marker midten til det øvre laserpunktet i taket (punkt I). Marker også midten til det nedre laserpunktet på gulvet (punkt II).

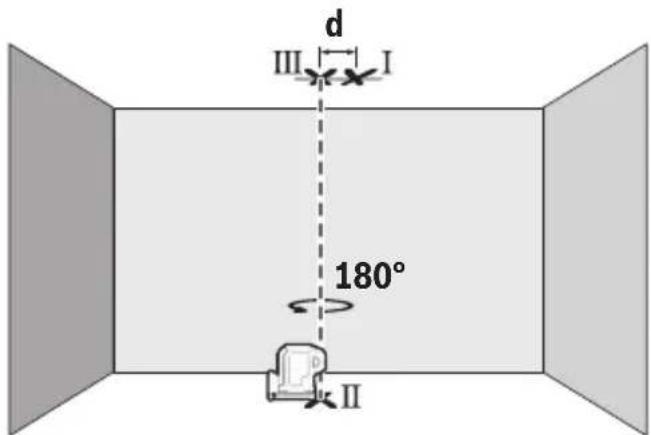

• Drei måleverktøyet 180°. Plasser det slik at midten på det nedre laserpunktet ligger på punktet II som allerede er markert. La måleverktøyet nivelleres. Marker midten på det øvre laserpunktet (punkt III).
• Differansen d mellom de to markerte punktene I og III på taket er det faktiske avviket til måleverktøyet fra loddrett posisjon.

Du beregner maks. tillatt avvik på følgende måte: dobbel avstand mellom gulv og tak × 0,35 mm/m

Eksempel: Ved en avstand mellom gulv og tak på 2,5 m kan maksimalt avvik være 2 × 2,5 m × ±0,35 mm/m = ±1,75 mm. Punktene I og III kan dermed maksimalt ligge 1,75 mm fra hverandre.

Arbeidshenvisninger

▶ Bruk alltid midten på laserpunktet ved marking. Størrelsen til laserpunktet endres med avstanden.

Arbeide med stativet (tilbehør)

Et stativ gir et stabilt måleunderlag som kan justeres i høyden. Sett måleverktøyet med 1/4"-stativfestet (4) på gjengene til stativet (11) eller et vanlig fotostativ. Skru fast måleverktøyet med stativets festeskrue.

Grovjuster stativet før du slår på måleverktøyet.

Drei måleverktøyet på den magnetiske dreibare holderen (3) for å gjøre det nedre laserpunktet synlig eller for å overføre høyder med det vannrette laserpunktet. Fest måleverktøyet på den dreibare holderen igjen når du skal slå det av og transportere det (se bilde B).

Lasersiktebrille (tilbehør)

Lasersiktebrillen filtrerer ut omgivelseslyset. Dermed virker lyset til laseren sterkere for øyet.

▶ Bruk ikke lasersiktebrillene (tilbehør) som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men de beskytter ikke mot laserstråling.
Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk.

Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.

Arbeidseksempler (se bilde C–E)

Du finner eksempler på bruksmuligheter for måleverktøyet på illustrasjonssidene.

124 | Norsk

Service og vedlikehold

Vedlikehold og rengjøring

Sørg for at måleverktøyet alltid er rent.

Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler.

Rengjør spesielt flatene på utløpsåpningen til laseren regelmessig. Vær oppmerksom på lo.

Måleverktøyet må bare lagres og transporteres i beskyttelsesvesken (12) som følger med.

Send inn måleverktøyet i beskyttelsesvesken (12) ved behov for reparasjon.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på

www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på:

Lever måleverktøyet, tilbehøret og emballasjen til gjenvinning.

Måleverktøy og batterier må ikke kastes som vanlig husholdningsavfall!

Bare for land i EU:

Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må måleverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
