Τύπος προϊόντος	Επίπεδο λέιζερ σημείων
Μάρκα	Bosch
Μοντέλο	GPL 3 G Professional
Εμβέλεια	30 m
Ακρίβεια ισοπέδωσης (χωρίς σημείο βάσης)	±0.35 mm/m
Ακρίβεια ισοπέδωσης (σημείο βάσης)	±0.7 mm/m
Εύρος αυτοϊσοπέδωσης	±4°
Διάρκεια ισοπέδωσης	< 4 s
Κατηγορία λέιζερ	2
Τύπος λέιζερ	500–540 nm, < 1 mW
Τροφοδοσία	2 μπαταρίες 1,5 V LR6 (AA)
Αυτονομία	8 h
Βάρος	0,35 kg
Διαστάσεις (Μ × Π × Υ)	115 × 50 × 113 mm
Βαθμός προστασίας	IP 65
Σύνδεση τριπόδου	1/4"
Θερμοκρασία λειτουργίας	-10 °C έως +45 °C
Θερμοκρασία αποθήκευσης	-20 °C έως +70 °C
Κύριες λειτουργίες	Προβολή οριζόντιων, κάθετων σημείων λέιζερ και σημείων βάθους· αυτόματη ισοπέδωση· αυτόματη απενεργοποίηση μετά από 60 λεπτά
Μαγνητική βάση	Ενσωματωμένη περιστρεφόμενη μαγνητική βάση
Παρεχόμενα αξεσουάρ	Προστατευτική θήκη, προειδοποιητική ετικέτα σε πολλές γλώσσες (γυαλιά λέιζερ και τρίποδο προαιρετικά)
Συντήρηση και καθαρισμός	Καθαρισμός με μαλακό, υγρό πανί· μην βυθίζετε· καθαρίζετε τακτικά την περιοχή εξόδου λέιζερ χωρίς χνούδια· φυλάξτε στην προστατευτική θήκη
Οδηγίες ασφαλείας	Μην κοιτάτε απευθείας τη δέσμη λέιζερ· μην κατευθύνετε σε άτομα ή ζώα· χρησιμοποιείτε μόνο γνήσια ανταλλακτικά· απενεργοποιήστε τη συσκευή κατά τη μεταφορά
Υπηρεσία μετά την πώληση	Επισκευή από εξουσιοδοτημένο κέντρο Bosch· ανταλλακτικά διαθέσιμα στο www.bosch-pt.com

Συχνές ερωτήσεις - GPL 3 G Professional Professional BOSCH

Ποια είναι η μέγιστη εμβέλεια του Bosch GPL 3 G Professional;

Η μέγιστη εμβέλεια είναι 30 μέτρα. Μπορεί να μειωθεί σε δυσμενείς συνθήκες όπως η άμεση ηλιοφάνεια.

Πώς να ελέγξετε την ακρίβεια οριζόντιας ισοπέδωσης;

Τοποθετήστε τη συσκευή σε ένα τρίποδο 5 m από έναν τοίχο, σημειώστε το σημείο λέιζερ, γυρίστε το 180° και μετρήστε την απόσταση μεταξύ των σημείων. Η μέγιστη επιτρεπόμενη απόκλιση είναι ±3,5 mm σε 10 m.

Τι να κάνετε αν τα σημεία λέιζερ αναβοσβήνουν γρήγορα;

Αυτό δείχνει ότι η συσκευή είναι εκτός του εύρους αυτοϊσοπέδωσης των ±4°. Τοποθετήστε το σε μια πιο οριζόντια επιφάνεια και περιμένετε να ισοπεδωθεί (τα σημεία ανάβουν συνεχόμενα).

Πόσο διαρκεί η αυτονομία των μπαταριών;

Η αυτονομία είναι περίπου 8 ώρες με αλκαλικές μπαταρίες. Όταν οι μπαταρίες είναι αδύναμες, η φωτεινότητα μειώνεται και στη συνέχεια τα σημεία αναβοσβήνουν 5 φορές το λεπτό πριν από την απενεργοποίηση.

Η συσκευή απενεργοποιείται αυτόματα;

Ναι, απενεργοποιείται αυτόματα μετά από 60 λεπτά λειτουργίας. Αυτή η λειτουργία επαναφέρεται εάν η συσκευή είναι εκτός του εύρους αυτοϊσοπέδωσης.

Μπορώ να χρησιμοποιήσω τη συσκευή σε εξωτερικό χώρο;

Ναι, είναι σχεδιασμένο για χρήση σε εσωτερικούς και εξωτερικούς χώρους. Προσοχή, η εμβέλεια μπορεί να μειωθεί λόγω του ηλιακού φωτός. Ο βαθμός προστασίας IP 65 το προστατεύει από σκόνη και πιτσιλιές νερού.

Πώς να καθαρίσω το επίπεδο λέιζερ;

Καθαρίστε το με ένα μαλακό και υγρό πανί χωρίς απορρυπαντικά ή διαλύτες. Μην βυθίζετε ποτέ τη συσκευή. Καθαρίζετε τακτικά την περιοχή εξόδου του λέιζερ αποφεύγοντας τα χνούδια.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας;

Μην κοιτάτε ποτέ απευθείας τη δέσμη λέιζερ (κατηγορία 2). Μην το κατευθύνετε σε άτομα ή ζώα. Απενεργοποιήστε τη συσκευή κατά τη μεταφορά για να κλειδώσετε την εκκρεμή μονάδα. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Πώς να στερεώσετε τη συσκευή σε μεταλλική επιφάνεια;

Χρησιμοποιήστε την ενσωματωμένη μαγνητική περιστρεφόμενη βάση. Προσέξτε να μην τσιμπήσετε τα δάχτυλά σας λόγω της ελκτικής δύναμης των μαγνητών. Προσαρμόστε χονδρικά τη θέση πριν από την ενεργοποίηση.

Πού μπορώ να βρω ανταλλακτικά ή να επισκευάσω τη συσκευή;

Επισκεφτείτε το www.bosch-pt.com για ανταλλακτικά και διαγράμματα. Για επισκευή, επικοινωνήστε με την υπηρεσία μετά την πώληση της Bosch στο 09 70 82 12 26 (Γαλλία). Αναφέρετε τον 10ψήφιο κωδικό που αναγράφεται στην ετικέτα.

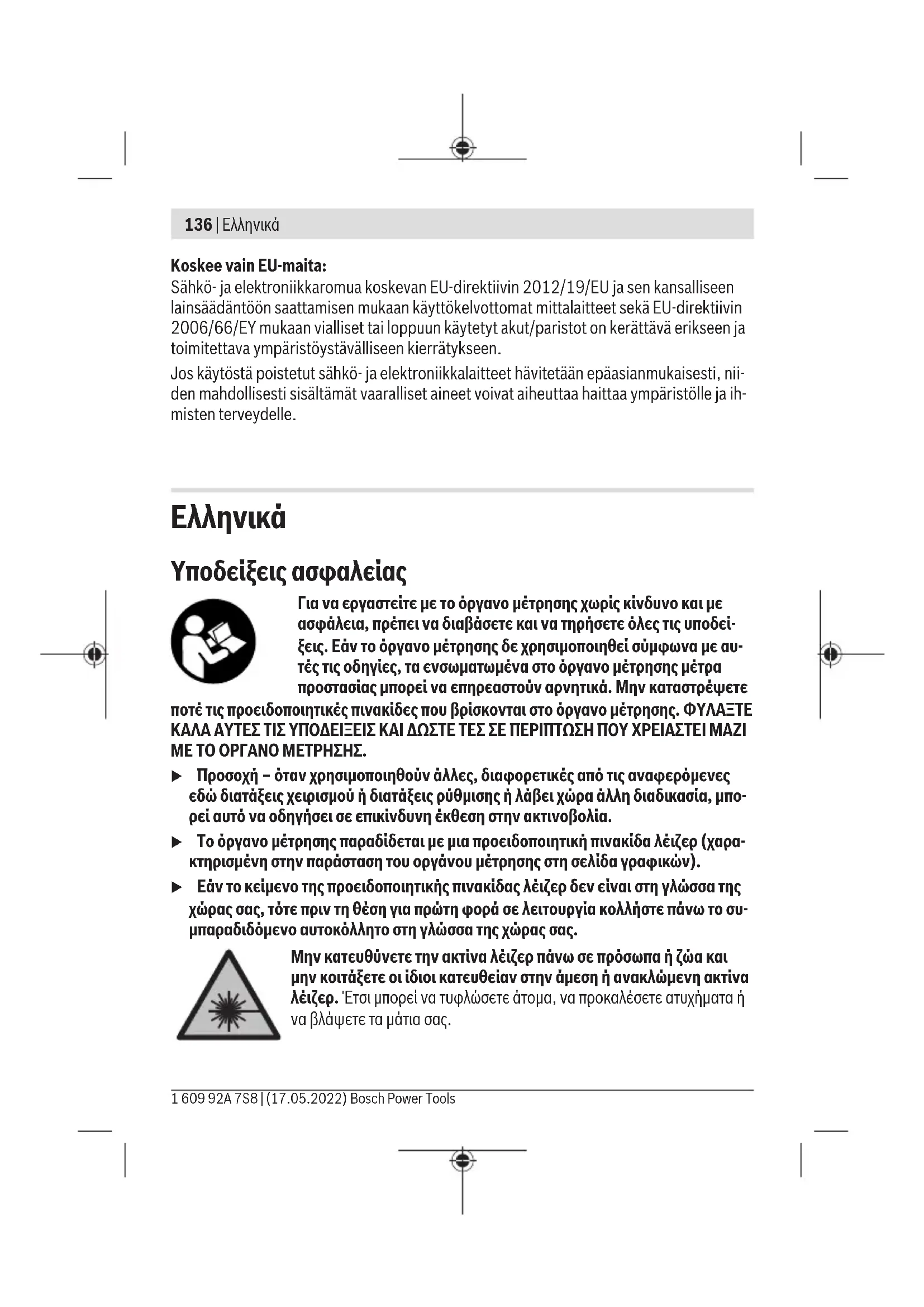

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GPL 3 G Professional Professional BOSCH

el Prωτότυπο οδηγιών χρήσης

Ελληνικά ....Σελίδα 136

Υποδείξεις ασφαλείας

Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΕΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ.

▶ Προσοχή – όταν χρησιμοποιηθούν άλλες, διαφορετικές από τις αναφερόμενες εδώ διατάξεις χειρισμού ή διατάξεις ρύθμισης ή λάβει χώρα άλλη διαδικασία, μπορεί αυτό να οδηγήσει σε επικίνδυνη έκθεση στην ακτινοβολία.
▶ Το όργανο μέτρησης παραδίδεται με μια προειδοποιητική πινακίδα λέίζερ (χαρακτηρισμένη στην παράσταση του οργάνου μέτρησης στη σελίδα γραφικών).
Εάν το κείμενο της προειδοποιητικής πινακίδας λέιζερ δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το συμπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας σας.

Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτοι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας.

▶ Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα.
▶ Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ.
▶ Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέιζερ.
Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων.
Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.
▶ Μην αφήσετε παιδιά χωρίς επιτήρηση να χρησιμοποιήσουν το όργανο μέτρησης λέιζερ. Θα μπορούσαν ακούσια να τυφλώσουν άλλα άτομα ή να τυφλωθούν τα ίδια.
Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.

Μη φέρετε τον μαγνήτη κοντά σε εμφυτεύματα ή άλλες ιατρικές συσκευές, όπως π.χ. βηματοδότης καρδιάς ή αντλία ινσουλίνης.

Από τον μαγνήτη δημιουργείται ένα πεδίο, το οποίο μπορεί να θέσει σε κίνδυνο τη λειτουργία των εμφυτευμάτων ή των ιατρικών συσκευών.

▶ Κρατήστε το όργανο μέτρησης μακριά από μαγνητικούς φορείς δεδομένων και μαγνητικές ευαισθητες συσκευές. Η επίδραση των μαγνητών μπορεί οδηγήσει σε οριστική απώλεια των δεδομένων.

Περιγραφή προϊόντος και ισχύος

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο οριζόντιων ευθυγραμμίσεων καθώς και σημείων κατακορύφου.

Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτερικούς και σε εξωτερικούς χώρους.

138 | Ελληνικά

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

(1) 'Εξοδος ακτίνας λέιζερ
(2) Διακόπτης On/Off
(3) Μαγνητικό περιστρεφόμενο στήριγμα
(4) Υποδοχή τρίποδα 1/4"
(5) Ασφάλιση του καλύμματος της θήκης των μπαταριών
(6) Κάλυμμα της θήκης της μπαταρίας
(7) Μαγνήτης
(8) Προειδοποιητική πινακίδα λέιζερ
(9) Αριθμός σειράς
(10) Γυαλιά λέιζερ ^a)
(11) Τρίποδας ^a)
(12) Τσάντα προστασίας ^a)

a) Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων.

Τεχνικά στοιχεία

Λέιζερ κουκίδων GPL 3 G
Λέιζερ κουκίδων GPL 5 G
Κωδικός αριθμός GPL 3 G	3 601 K66 N..
Κωδικός αριθμός GPL 5 G	3 601 K66 P..
Περιοχή εργασίαςA)	30 m
Ακρίβεια χωροστάθμησης (εκτός κουκίδας λέιζερ προς τα κάτω)B)C)	±0,35 mm/m
Ακρίβεια χωροστάθμησης (κουκίδα λέιζερ προς τα κάτω)B)C)	±0,7 mm/m
Περιοχή αυτοχωροστάθμησης ±4°
Χρόνος χωροστάθμησης < 4 s
Θερμοκρασία λειτουργίας -10 °C ... +45 °C
Θερμοκρασία φύλαξης/αποθήκευσης -20 °C ... +70 °C

1 609 92A 7S8 | (17.05.2022) Bosch Power Tools

Ελληνικά | 139

Λέιζερ κουκίδων GPL 3 G

Λέιζερ κουκίδων GPL 5 G

Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς 2.000 m

Μέγιστη σχετική υγρασία αέρα 90 %

Βαθμός ρύπανσης κατά ΙΕС 61010-1 2 D)

Κατηγορία λέιζερ 2

Τύπος λέιζερ 500-540 nm, < 1 mW

C_6 1

Απόκλιση 0,8 mrad (πλήρης γωνία)

Υποδοχή τρίποδα 1/4"

Μπαταρίες 2 × 1,5 V LR6 (AA)

Διάρκεια λειτουργίας ^B) 8 h

Βάρος κατά 0,35 kg

EPTA-Procedure 01:2014

Διαστάσεις (μήκος × πλάτος × ύψος) 115 × 50 × 113 mm

Βαθμός προστασίας IP 65

A) Η περιοχή εργασίας μπορεί να μειωθεί από δυσμενείς συνθήκες περιβάλλοντος (π.χ. άμεση ηλιακή ακτινοβολία).
B) στους 20-25 °C
C) Οι αναφερόμενες τιμές προϋποθέτουν κανονικές έως ευνοϊκές συνθήκες περιβάλλοντος (π.χ. κανένας κραδασμός, καμία νέφωση, κανένας καπνός, καμία άμεση ηλιακή ακτινοβολία. Μετά από ισχυρές διακυμάνσεις της θερμοκρασίας μπορεί να προκύψουν αποκλίσεις στην ακρίβεια.
D) Εμφανίζεται μόνο μη αγώγιμη ρύπανση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου.

Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς (9) πάνω στην πι- νακίδα τύπου.

Συναρμολόγηση

Τοποθέτηση/αλλαγή μπαταριών

Για τη λειτουργία του οργάνου μέτρησης συνίσταται η χρήση αλκαλικών μπαταριών μαγγανίου.

Γυρίστε ενδεχομένως το μαγνητικό περιστρεφόμενο στήριγμα (3) στα πλάγια, έτσι ώστε το κάλυμμα της θήκης των μπαταριών (6) να είναι ελεύθερο.

140 | Ελληνικά

Για το άνοιγμα του καλύμματος της θήκης των μπαταριών (6) πιέστε την ασφάλιση (5) προς τα πάνω και αφαιρέστε το κάλυμμα της θήκης των μπαταριών. Τοποθετήστε μέσα τις μπαταρίες.

Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράσταση στην εσωτερική πλευρά της θήκης των μπαταριών.

Τοποθετήστε το κάλυμμα της θήκης των μπαταριών (6) ξανά και πιέστε το στη μαρκαρισμένη θέση πάνω από την ασφάλιση (5) σταθερά.

'Отан οι μπαταρίες εξασθενήσουν, μειώνεται σιγά-σιγά η φωτεινότητα των κουκίδων λέίζερ. 'Отан οι μπαταρίες είναι σχεδόν άδειες, αναβοσβήνουν οι κουκίδες λέίζερ 5 φορές ανά λεπό.

'Отан οι μπαταρίες είναι άδειες, αναβοσβήνουν οι κουκίδες λέιζερ ακόμη μία φορά, προτού να απενεργοποιηθεί το όργανο μέτρησης.

Αντικαθιστάτε πάντοτε ταυτόχρονα όλες τις μπαταρίες. Χρησιμοποιείτε μόνο μπαταρίες ενός κατασκευαστή και με την ίδια χωρητικότητα.

Αφαιρέστε τις μπαταρίες από το όργανο μέτρησης, όταν δεν το χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες σε περίπωση αποθήκευσης για μεγαλύτερο χρονικό διάστημα στο όργανο μέτρησης μπορεί να οξειδωθούν και να αυτοεκφορτιστούν.

Λειτουργία

Θέση σε λειτουργία

▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία.
Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας αφήστε το όργανο μέτρησης πρώτα να εγκλιματιστεί και μετά πριν από τη συνέχιση της εργασίας εκτελείτε πάντοτε έναν έλεγχο ακριβείας (βλέπε «'Ελεγχος ακριβείας του οργάνου μέτρησης», Σελίδα 142).

Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/ και ισχυρές διακυμάνσεις της θερμοκρασίας.

Αποφεύγετε τα δυνατά κτυπήματα ή τις πτώσεις του οργάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις πάνω στο όργανο μέτρησης πρέπει πριν τη συνέχιση της εργασίας να πραγματοποιείτε πάντοτε έναν έλεγχο ακριβείας (βλέπε «'Ελεγχος ακριβείας του οργάνου μέτρησης», Σελίδα 142).

▶ Απενεργοποιείτε το όργανο μέτρησης, όταν το μεταφέρετε. Κατά την απενεργοποίηση κλειδώνεται η μονάδα παλινδρόμησης, η οποία διαφορετικά θα μπορούσε να υποστεί βλάβη από τις ισχυρές κινήσεις.

Ενεργοποίηση/απενεργοποίηση

Για την ενεργοποίηση του οργάνου μέτρησης σπρώξτε τον διακόπτη On/Off (2) στη θέση «ΟΝ». Το όργανο μέτρησης εκπέμπει αμέσως μετά την ενεργοποίηση ακτίνες λέζερ από τα ανοίγματα εξόδου (1).

▶ Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε ανθρώπους ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση.

Για την απενεργοποίηση του οργάνου μέτρησης σπρώξτε το διακόπτη On/Off (2) στη θέση «OFF». Κατά την απενεργοποίηση η μονάδα παλινδρόμησης ασφαλίζεται.

Μην αφήσετε το ενεργοποιημένο όργανο μέτρησης χωρίς επιτήρηση και απενεργοποιήστε το όργανο μέτρησης μετά τη χρήση. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ.

Σε περίπτωση υπέρβασης της μέγιστης επιτρεπόμενης θερμοκρασίας λειτουργίας των 45 °C πραγματοποιείται η απενεργοποίηση για την προστασία της διόδου λέιζερ. Αφού πρώτα κρυώσει, το όργανο μέτρησης είναι και πάλι έτοιμο για χρήση και μπορεί να ενεργοποιηθεί ξανά.

Αυτόματη απενεργοποίηση

Το όργανο μέτρησης μετά από 60 λεπτά αδράνειας απενεργοποιείται αυτόματα.

Η αυτόματη απενεργοποίηση επαναφέρεται στα 60 λεπτά, όταν το ενεργοποιημένο όργανο μέτρησης βρίσκεται εκτός της περιοχής αυτοχωροστάθμησης (οι κουκίδες λέιζερ αναβοσβήνουν συνεχώς).

Αυτόματη χωροστάθμηση

Τοποθετήστε το όργανο μέτρησης πάνω σε μια οριζόντια, σταθερή επιφάνεια ή στερεώστε το πάνω σ' έναν τρίποδα (11).

Για τη χρήση της κάτω κουκίδας λέιζερ γυρίστε το όργανο μέτρησης στο μαγνητικό περιστρεφόμενο στήριγμα (3) έτσι, ώστε η κουκίδα λέιζερ να φαίνεται στο δάπεδο.

Μετά την ενεργοποίηση αυτόματη χωροστάθμηση αντισταθμίζει αυτόματα ανωμαλίες εντός της περιοχής αυτοχωροστάθμησης από ±4° Η χωροστάθμηση ολοκληρώνεται, μόλις οι κουκίδες λέιζερ ανάβουν συνεχώς και δεν κινούνται πλέον.

'Отан η αυτόματη χωροστάθμηση δεν είναι δυνατή, π.χ. επειδή η επιφάνεια στήριξης του οργάνου μέτρησης αποκλίνει πάνω από 4° από το οριζόντιο επίπεδο, αναβοσβήνουν οι κουκίδες λέιζερ με γρήγορο ρυθμό.

142 | Ελληνικά

Σε αυτή την περίπτωση τοποθετήστε το όργανο μέτρησης οριζόντια και περιμένετε την αυτοχωροστάθμηση. Μόλις το όργανο μέτρησης βρεθεί μέσα στην περιοχή αυτοχωροστάθμησης από ±4°, ανάβουν οι κουκίδες λέίζερ συνεχώς.

Σε περίπτωση κραδασμών ή αλλαγής της θέσης κατά τη διάρκεια της λειτουργίας το όργανο μέτρησης χωροσταθμίζεται ξανά αυτόματα. Μετά από μια εκ νέου χωροστάθμηση ελέγξτε τη θέση των οριζόντιων ή κάθετων κουκίδων λέιζερ σε σχέση με τα σημεία αναφοράς, για την αποφυγή σφαλμάτων λόγω μιας μετατόπισης του οργάνου μέτρησης.

'Ελεγχος ακριβείας του οργάνου μέτρησης

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Η ακτίνα λέιζερ εκτρέπεται ιδιαίτερα από τις διαφορές της θερμοκρασίας που διαδίδονται από το δάπεδο με φορά προς τα πάνω.

Επειδή η μέγιστη διαστρωμάτωση της θερμοκρασίας σχηματίζεται κοντά στην επιφάνεια του εδάφους, καλό θα ήταν, σε μετρήσεις αποστάσεων μεγαλύτερων από 20 m να τοποθετείτε το όργανο μέτρησης πάντοτε επάνω σ' έναν τρίποδα. Αν είναι δυνατό, να τοποθετείτε επίσης το όργανο μέτρησης στο κέντρο της υπό μέτρησης επιφάνειας.

Εκτός από τις εξωτερικές επιρροές και οι ειδικές για τη συσκευή επιρροές (όπως π.χ. ππώσεις ή δυνατά κτυπήματα) μπορεί να οδηγήσουν σε αποκλίσεις. Γι' αυτό πριν από κάθε έναρξη εργασίας ελέγχετε την ακρίβεια χωροστάθμησης.

Σε περίπτωση που το όργανο μέτρησης σε έναν έλεγχο ξεπερνά τη μέγιστη επιτρεπόμενη απόκλιση, τότε αναθέστε την επισκευή του σε ένα κέντρο σέρβις Bosch.

'Ελεγχος της ακρίβειας της οριζόντιας χωροστάθμησης

Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης μήκους 5 m πάνω σε μια σταθερή επιφάνεια, μεταξύ δυο τοίχων Α και Β.

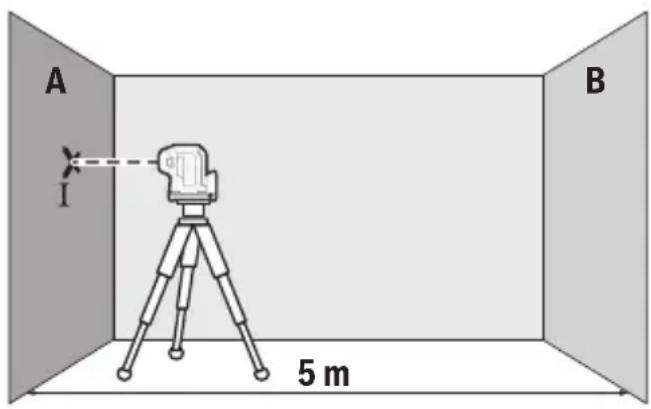

– Στερεώστε το όργανο μέτρησης επάνω σε έναν τρίποδα κοντά τον τοίχο Α, ή τοποθετήστε το επάνω σε μια σταθερή, επίπεδη επιφάνεια. Ενεργοποιήστε το όργανο μέτρησης.

- Κατευθύνετε την οριζόντια ακτίνα λέιζερ, η οποία περνά παράλληλα με τον διαμήκη άξονα του οργάνου μέτρησης, πάνω στον κοντινό τοίχο Α. Αφήστε το όργανο μέτρησης να χωροσταθμηστεί. Μαρκάρετε το κέντρο της κουκίδας λέιζερ στον τοίχο (σημείο 1).

A 180° I B II

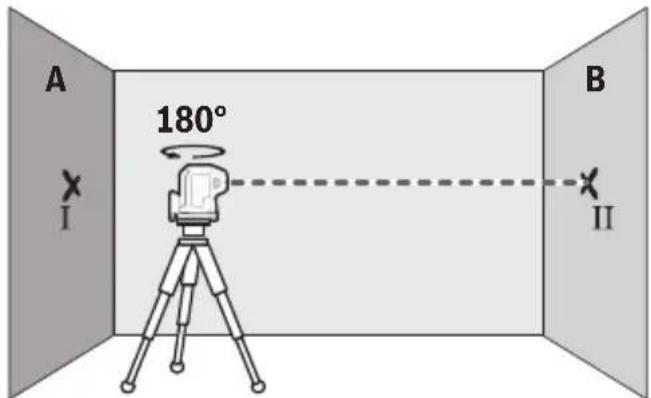

– Γυρίστε το όργανο μέτρησης κατά 180°, αφήστε το να χωροσταθμηστεί και μαρκάρετε το κέντρο της ακτίνας λέίζερ στον απέναντι ευρισκόμενο τοίχο Β (σημείο ΙΙ).

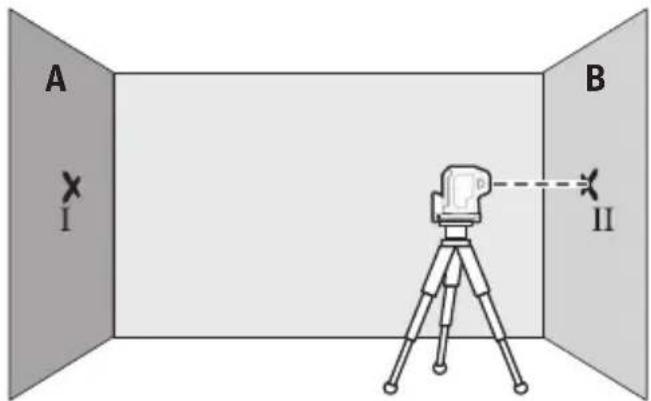

- Τοποθετήστε το όργανο μέτρησης – χωρίς να το γυρίσετε – κοντά στον τοίχο Β, ενεργοποιήστε το και αφήστε το να χωροσταθμιστεί.

A I B II

– Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοήθεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έτοι, ώστε το κέντρο της ακτίνας λέιζερ να συμπίπτει ακριβώς με το προηγουμένως μαρκαρισμένο σημείο 11 πάνω στον τοίχο Β.

144 | Ελληνικά

A III d I 180° B II

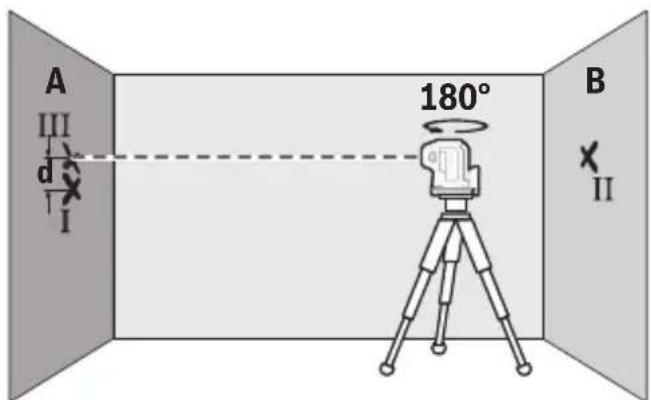

- Γυρίστε το όργανο μέτρησης κατά 180°, χωρίς να αλλάξετε το ύψος. Αφήστε το να χωροσταθμηστεί και μαρκάρετε το κέντρο της ακτίνας λέιζερ πάνω στον τοίχο Α (σημείο III). Προσέξτε, να βρίσκεται το σημείο III κατά το δυνατόν κάθετα πάνω ή κάτω από το σημείο I. - Η διαφορά d των δύο μαρκαρισμένων σημείων I και III πάνω στον τοίχο Α δίνει την πραγματική απόκλιση ύψους του οργάνου μέτρησης κατά μήκος του διαμήκους άξονα.

Σε μια απόσταση μέτρησης 2 × 5 m = 10 m η μέγιστη επιτρεπτή απόκλιση ανέρχεται στα: 10 m × ±0,35 mm/m = ±3,5 mm. Η διαφορά d μεταξύ των σημείων I και III επιτρέπεται συνεπώς να ανέρχεται το πολύ στα 3,5 mm.

GPL 5 G: Επαναλάβετε τη διαδικασία μέτρησης για τις δύο πλευρικές ακτίνες λέιζερ, που τρέχουν κατά μήκος του εγκάρσιου άξονα του οργάνου μέτρησης. Γυρίστε γι' autò το όργανο μέτρησης πριν την αρχή της διαδικασίας μέτρησης κατά 90° προς ή αντίθετα στη φορά των δεικτών του ρολογιού.

'Ελεγχος της ακρίβειας κατακορύφου

Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης πάνω σε μια σταθερή επιφάνεια με μια απόσταση περίπου 2,5 m μεταξύ δαπέδου και οροφής.

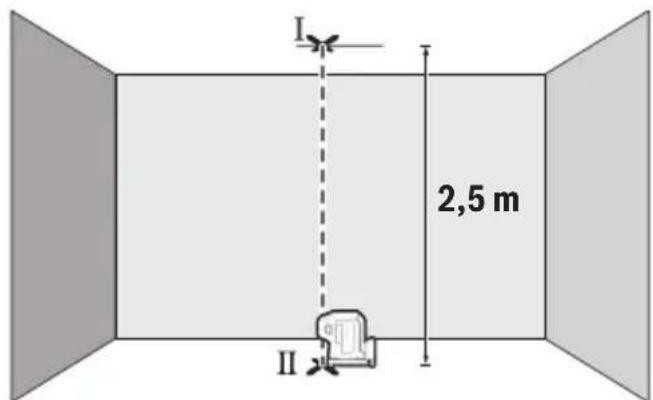

- Τοποθετήστε το όργανο μέτρησης πάνω στο δάπεδο. Θέστε το όργανο μέτρησης σε λει- τουργία και γυρίστε το πάνω στο μαγνητικό περιστρεφόμενο στήριγμα (3) έτσι, ώστε η κάτω κουκίδα λέιζερ να φαίνεται πάνω στο δάπεδο. Αφήστε το όργανο μέτρησης να χω- ροσταθμηστεί.

I 2,5 m II

- Μαρκάρετε το κέντρο της επάνω κουκίδας λέιζερ στην οροφή (σημείο I). Μαρκάρετε επιπλέον το κέντρο της κάτω κουκίδας λέιζερ πάνω στο δάπεδο (σημείο II).

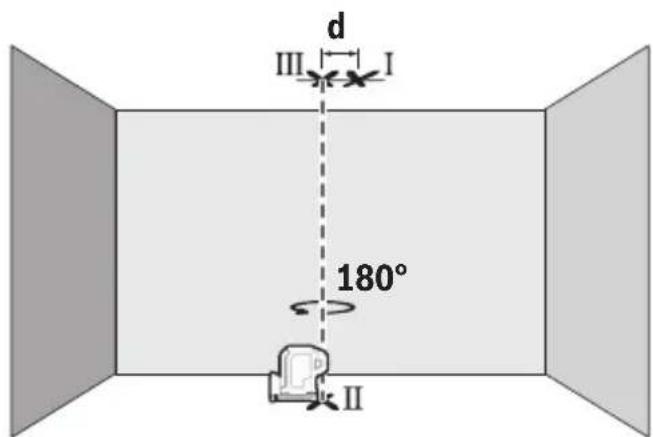

- Γυρίστε το όργανο μέτρησης κατά 180°. Τοποθετήστε το έτοι, ώστε το κέντρο της κάτω κουκίδας λέίζερ να βρίσκεται πάνω στο ήδη μαρκαρισμένο σημείο II. Αφήστε το όργανο μέτρησης να χωροσταθμιστεί. Μαρκάρετε το κέντρο της επάνω κουκίδας λέίζερ (σημείο III). - Η διαφορά d των δύο μαρκαρισμένων σημείων I και III πάνω στην οροφή δίνει την πραγματική απόκλιση του οργάνου μέτρησης από την κατακόρυφο.

Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να την υπολογίσετε ως εξής:

Διπλάσια απόσταση μεταξύ δαπέδου και οροφής × 0,35 mm/m.

Παράδειγμα: Σε μια απόσταση μεταξύ δαπέδου και οροφή από 2,5 m η μέγιστη απόκλιση επιτρέπεται να ανέρχεται στα

2 × 2,5 m × ±0,35 mm/m = ±1,75 mm. Τα σημεία I και III επιτρέπεται επομένως να απέχουν μεταξύ τους το πολύ 1,75 mm.

Υποδείξεις εργασίας

Χρησιμοποιείτε πάντοτε μόνο το κέντρο της κουκίδας λέιζερ για μαρκάρισμα. Το μέγεθος του σημείου λέιζερ εξαρτάται από την απόσταση.

Εργασία με τον τρίποδα (εξάρτημα)

Ο τρίποδας αποτελεί μια σταθερή στο ύψος ρυθμιζόμενη βάση μέτρησης. Τοποθετήστε το όργανο μέτρησης με την υποδοχή τρίποδα 1/4" (4) στο σπείρωμα του τρίποδα (11) ή ενός τρίποδα για φωτογραφική μηχανή του εμπορίου. Βιδώστε το όργανο μέτρησης με τη βίδα σταθεροποίησης του τρίποδα σταθερά.

Ρυθμίστε κατά προσέγγιση τον τρίποδα προτού ενεργοποιήσετε το όργανο μέτρησης.

Στερέωση με το μαγνητικό περιστρεφόμενο στήριγμα (βλέπε εικόνες Α-Β)

Με το ενσωματωμένο μαγνητικό περιστρεφόμενο στήριγμα (3) μπορείτε να στερεώσετε το όργανο μέτρησης σε μαγνητιζόμενα υλικά.

▶ Κρατάτε τα δάκτυλο μακριά από την πίσω πλευρά του μαγνητικού περιστρεφόμενου στηρίγματος, όταν στερεώνετε το περιστρεφόμενο στήριγμα πάνω σε επιφάνειες. Λόγω της ισχυρής δύναμης έλξης των μαγνητών (7) μπορούν να μαγκωθούν τα δάκτυλά σας.

Ευθυγραμμίστε το μαγνητικό περιστρεφόμενο στήριγμα (3) κατά προσέγγιση, προτού ενεργοποιήσετε το όργανο μέτρησης.

Γυρίστε το όργανο μέτρησης πάνω στο μαγνητικό περιστρεφόμενο στήριγμα (3), για να καταστήσετε ορατή την κάτω κουκίδα λέίζερ ή για να μεταφέρετε με την οριζόντια κουκίδα λέίζερ ύψη. Αφήστε το όργανο μέτρησης να ασφαλίσει ξανά πάνω στο περιστρεφόμενο στήριγμα, όταν το απενεργοποιείται και το μεταφέρετε (βλέπε εικόνα Β).

Γυαλιά λέιζερ (αξεσουάρ)

Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλλοντος. Έτσι διακρίνεται κα- λύτερα το φως του λέιζερ.

▶ Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέιζερ.

Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων.

Παραδείγματα εργασίας (βλέπε εικόνες C−Ε)

Παραδείγματα δυνατοτήτων χρήσης του οργάνου μέτρησης θα βρείτε στις σελίδες με τα γραφικά.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Na διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά.

Καθαρίζετε τυχόν ρύπανση μ' ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη.

Na καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέίζερ και να προσέχετε να μη δημιουργούνται χνούδια.

Φυλάγετε και μεταφέρετε το όργανο μέτρησης μόνο μέσα στην τσάντα προστασίας (12).

Σε περίπτωση επισκευής στείλτε το όργανο μέτρησης στην τσάντα προστασίας (12).

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.boschpt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί - Αθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:

Τα όργανα μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

148 | Türkçe

Μη ρίχνετε τα όργανα μέτρησης και τις μπαταρίες στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα όργανα μέτρησης και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίνδυνων ουσιών μπορούν να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.

Türkçe

Güvenlik talimatı

(Με δρος χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χφούτης χφούτης χφούτης χφούτης χφούτης χφούτης χφούτης χφούτης χφούτης χφούτης χφούτης χφούτης χφούτης χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χρόσεις χπρόσεις χπρόσεις χπρόσεις χπρόσεις χπρόσεις χπρόσεις χπρόσεις χπρόσεις χπρόσεις χπρόσεις χπρόσεις χππρόσεις χππρόσεις χππρόσεις χππρόσεις χππρόσεις χππρόσεις χππρόσεις χππρόσεις χππρόσεις χππρόσεις χ ππρόσεις χ ππρόσεις χ ππρόσεις χ ππρόσεις χ ππρόσεις χ ππρόσεις χ ππρόσεις χ ππρόσεις χ ππρόσεις χ ππρόσεις χ 100%

نصب
