ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LR 65 Professional BOSCH

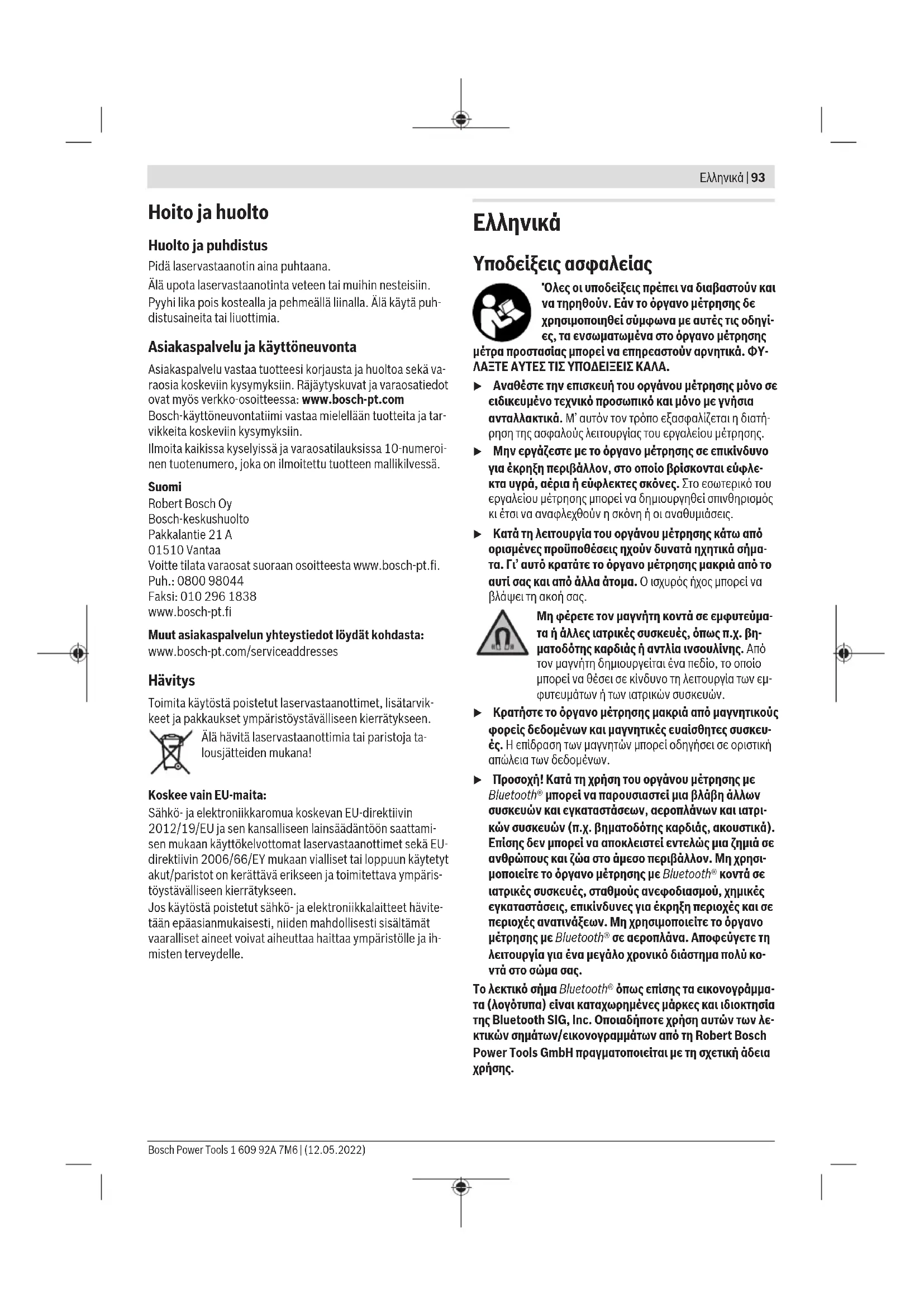

Υποδείξεις ασφαλείας Όλες οι υποδείξεις πρέπει να διαβαστούν και να τηρηθούν. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγί- ες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. ΦΥ- ΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΛΑ. u Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατή- ρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. u Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλε- κτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. u Κατά τη λειτουργία του οργάνου μέτρησης κάτω από ορισμένες προϋποθέσεις ηχούν δυνατά ηχητικά σήμα- τα. Γι’ αυτό κρατάτε το όργανο μέτρησης μακριά από το αυτί σας και από άλλα άτομα. Ο ισχυρός ήχος μπορεί να βλάψει τη ακοή σας. Μη φέρετε τον μαγνήτη κοντά σε εμφυτεύμα- τα ή άλλες ιατρικές συσκευές, όπως π.χ. βη- ματοδότης καρδιάς ή αντλία ινσουλίνης. Από τον μαγνήτηδημιουργείται ένα πεδίο, το οποίο μπορεί να θέσει σε κίνδυνο τη λειτουργία των εμ- φυτευμάτων ή των ιατρικών συσκευών. u Κρατήστε το όργανο μέτρησης μακριά από μαγνητικούς φορείς δεδομένων και μαγνητικές ευαίσθητες συσκευ- ές. Η επίδραση των μαγνητών μπορεί οδηγήσει σε οριστική απώλεια των δεδομένων. u Προσοχή! Κατά τη χρήση του οργάνου μέτρησης με Bluetooth® μπορεί να παρουσιαστεί μια βλάβη άλλων συσκευών και εγκαταστάσεων, αεροπλάνων και ιατρι- κών συσκευών (π.χ. βηματοδότης καρδιάς, ακουστικά). Επίσης δεν μπορεί να αποκλειστεί εντελώς μια ζημιά σε ανθρώπους και ζώα στο άμεσο περιβάλλον. Μη χρησι- μοποιείτε το όργανο μέτρησης με Bluetooth® κοντά σε ιατρικές συσκευές, σταθμούς ανεφοδιασμού, χημικές εγκαταστάσεις, επικίνδυνες για έκρηξη περιοχές και σε περιοχές ανατινάξεων. Μη χρησιμοποιείτε το όργανο μέτρησης με Bluetooth® σε αεροπλάνα. Αποφεύγετε τη λειτουργία για ένα μεγάλο χρονικό διάστημα πολύ κο- ντά στο σώμα σας. Το λεκτικό σήμα Bluetooth® όπως επίσης τα εικονογράμμα- τα (λογότυπα) είναι καταχωρημένες μάρκες και ιδιοκτησία της Bluetooth SIG, Inc. Οποιαδήποτε χρήση αυτών των λε- κτικών σημάτων/εικονογραμμάτων από τη Robert Bosch Power Tools GmbH πραγματοποιείται με τη σχετική άδεια

Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)94 | Ελληνικά Περιγραφή προϊόντος και ισχύος Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Ο δέκτης λέιζερ προορίζεται για την ταχεία ανεύρεση περι- στρεφόμενων ακτίνων λέιζερ του μήκους κύματος που ανα- φέρεται στα τεχνικά στοιχεία. Ο δέκτης λέιζερ LR60 προορίζεται επιπλέον για τον έλεγχο του GRL600CHV μέσω Bluetooth®, ο δέκτης λέιζερ LR65G για τον έλεγχο του GRL650CHVG. Ο δέκτης λέιζερ είναι κατάλληλος για χρήση στον εσωτερικό και εξωτερικό χώρο. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του δέκτη λέιζερ στη σελίδα γραφικών. (1) Πεδίο λήψης ακτίνας λέιζερ (2) LED ένδειξης κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή» (3) LED μεσαίας γραμμής (4) LED ένδειξης κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή» (5) Οθόνη (μπροστινή και πίσω πλευρά) (6)

(8) Άγκιστρο ανάρτησης (9) Μεσαίο μαρκάρισμα (10)

(11) Υποδοχή για στήριγμα (12) Αριθμός σειράς (13) Κάλυμμα της θήκης των μπαταριών (14) Ασφάλιση του καλύμματος της θήκης των μπαταριών (15) Πλήκτρο Άξονας Y (16) Πλήκτρο Άξονας X (17) Πλήκτρο ΛειτουργίαCenterFind (18) Πλήκτρο Ρύθμιση ακρίβειας λήψης (19) Πλήκτρο On/Off (20) Πλήκτρο Ηχητικό σήμα/Ένταση ήχου (21) Αλφάδι του στηρίγματος

(22) Μεσαία γραμμή αναφοράς στο στήριγμα

(24) Περιστροφικό κουμπί του στηρίγματος

(26) Βίδα στερέωσης του στηρίγματος

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν πε- ριέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτη-

Στοιχεία ένδειξης (a) Ένδειξη της κατάστασης φόρτισης επαναφορτιζόμε- νης μπαταρίας/μπαταριών του περιστροφικού λέιζερ (b) Ένδειξη σύνδεσης μέσω Bluetooth® (c) Ένδειξη της ακρίβειας λήψης (d) Ένδειξη μονάδας μέτρησης (e) Ένδειξη κειμένου (f) Ένδειξη κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη με- σαία γραμμή» (g) Ένδειξη ηχητικού σήματος/έντασης ήχου (h) Ένδειξη μεσαίας γραμμής (i) Ένδειξη μπαταρίας του δέκτη λέιζερ (j) Ένδειξη κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη με- σαία γραμμή» Τεχνικά στοιχεία Δέκτης λέιζερ LR 60 LR 65G Κωδικός αριθμός 3601K69P.. 3601K69T.. Λαμβανόμενο μήκος κύματος 600−800nm 500−570nm Μέγιστη περιοχή εργασίας

– με GRL600CHV 300m − – με GRL650CHVG − 325m Γωνία λήψης ±35° ±35° Λαμβανόμενη ταχύτητα περιστροφής >120min

Ακρίβεια λήψης B)C) – πολύ ακριβής ±0,5mm ±0,5mm – ακριβής ±1mm ±1mm – μεσαία ±2mm ±2mm – προσεγγιστική ±5mm ±5mm – πολύ προσεγγιστική ±10mm ±10mm Θερμοκρασία λειτουργίας –10°C...+50°C –10°C...+50°C 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsΕλληνικά | 95 Δέκτης λέιζερ LR 60 LR 65G Θερμοκρασία αποθήκευσης –20°C...+70°C –20°C...+70°C Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς 2.000m 2.000m Μέγιστη σχετική υγρασία αέρα 90% 90% Βαθμός ρύπανσης κατά IEC61010-1 2

Δέκτης λέιζερ Bluetooth® – Κατηγορία 1 1 – Συμβατότητα Bluetooth®5.0/4.X (Low Energy)

– Μέγιστη εμβέλεια σήματος

100m 100m – Περιοχή συχνότητας λειτουργίας 2.402–2.480MHz 2.402–2.480MHz – Μέγιστη ισχύς εκπομπής 6,3mW 6,3mW Μπαταρίες 2×1,5V LR6(AA) 2×1,5V LR6(AA) Διάρκεια λειτουργίας περίπου 50h 50h Βάρος κατά EPTA-Procedure01:2014 0,38kg 0,38kg Διαστάσεις (μήκος×πλάτος×ύψος) 175×79×33mm 175×79×33mm Βαθμός προστασίας IP67 IP67 A) Η περιοχή εργασίας μπορεί να μειωθεί από δυσμενείς συνθήκες περιβάλλοντος (π.χ. άμεση ηλιακή ακτινοβολία). B) Ανάλογα με την απόσταση μεταξύ δέκτη λέιζερ και περιστροφικού λέιζερ καθώς και από την κατηγορία λέιζερ και τον τύπο λέιζερ του περιστρο- φικού λέιζερ C) Η ακρίβεια λήψης μπορεί να επηρεαστεί αρνητικά από δυσμενείς συνθήκες περιβάλλοντος (π.χ. άμεση ηλιακή ακτινοβολία). D) Εμφανίζεται μόνο μη αγώγιμη ρύπανση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου. E) Σε περίπτωση συσκευών Bluetooth®-Low-Energy ανάλογα το μοντέλο και το λειτουργικό σύστημα μπορεί να μην είναι δυνατή καμία αποκα- τάσταση σύνδεσης. Οι συσκευές Bluetooth® πρέπει να υποστηρίζουν το προφίλ SPP. F) Η εμβέλεια ανάλογα με τις εξωτερικές συνθήκες μπορεί να ποικίλλει σημαντικά, συμπεριλαμβανομένης της χρησιμοποιούμενης συσκευής λή- ψης. Εντός κλειστών χώρων και λόγω μεταλλικών εμποδίων (π.χ. τοίχοι, ράφια, κασετίνες κλπ.) μπορεί η εμβέλεια Bluetooth® να είναι σημαντι- κά μικρότερη. Για τη σαφή αναγνώριση του δέκτη λέιζερ χρησιμεύει ο αριθμός σειράς (12) στην πινακίδα τύπου. Συναρμολόγηση Τοποθέτηση/αλλαγή μπαταριών Για τη λειτουργία του δέκτη λέιζερ προτείνεται η χρήση μπατα- ριών αλκαλίου-μαγγανίου. Γυρίστε την ασφάλιση(14) του καλύμματος της θήκης των μπαταριών (π.χ. με ένα κέρμα) στη θέση . Ανοίξτε το κάλυμμα της θήκης των μπαταριών(13) και τοποθετήστε μέσα τις μπαταρίες. Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράστα- ση στην εσωτερική πλευρά της θήκης των μπαταριών. Κλείστε το κάλυμμα της θήκης των μπαταριών(13) και γυρίστε την ασφάλιση(14) του καλύμματος της θήκης των μπαταριών

Η ένδειξη μπαταρίας(i) δείχνει την κατάσταση φόρτισης των μπαταριών του δέκτη λέιζερ: Ένδειξη Χωρητικότητα 50−100% 5−50% 2−5% Ένδειξη Χωρητικότητα 0−2% Αντικαθιστάτε πάντοτε ταυτόχρονα όλες τις μπαταρίες. Χρησι- μοποιείτε μόνο μπαταρίες ενός κατασκευαστή και με την ίδια χωρητικότητα. u Αφαιρέστε τις μπαταρίες από τον δέκτης λέιζερ, όταν δεν τον χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες σε περίπτωση αποθήκευσης για με- γαλύτερο χρονικό διάστημα στον δέκτη λέιζερ μπορεί να οξειδωθούν και να αυτοεκφορτιστούν. Ένδειξη της κατάστασης φόρτισης του περιστροφικού λέιζερ Η ένδειξη της κατάστασης φόρτισης(a) δείχνει την κατάσταση φόρτισης της μπαταρίας ή των μπαταριών του περιστροφικού λέιζερ, όταν το περιστροφικό λέιζερ είναι ενεργοποιημένο και υπάρχει μια ένωση μέσω Bluetooth® ανάμεσα στον δέκτη λέι- ζερ και στο περιστροφικό λέιζερ. Ένδειξη Χωρητικότητα 60−100% Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)96 | Ελληνικά Ένδειξη Χωρητικότητα 30−60% 5−30% 0−5%

Θέση σε λειτουργία u Προστατεύετε τον δέκτη λέιζερ από υγρασία και άμεση ηλιακή ακτινοβολία. u Μην εκθέτετε τον δέκτη λέιζερ σε υπερβολικές θερμο- κρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην τον αφήσετε π.χ. για μεγαλύτερο χρονικό διάστημα στο αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του δέκτη λέιζερ πριν το χρησιμοποι- ήσετε. Σε ακραιές θερμοκρασίες ή θερμοκρασιακές διακυ- μάνσεις, η ακρίβεια του δέκτη λέιζερ μπορεί να είναι μειω-

u Διατηρείτε την περιοχή εργασίας ελεύθερη από εμπόδια, τα οποία θα μπορούσαν να αντανακλάσουν ή να εμποδίσουν την ακτίνα λέιζερ. Καλύπτετε π.χ. τις ανακλαστικές ή γυαλιστερές επιφάνειες. Μη μετράτε μέσα από υαλοπίνακες ή παρόμοια υλικά. Λόγω μιας ανακλώμενης ή εμποδιζόμενης ακτίνας λέιζερ μπορούν να παραποιηθούν τα αποτελέσματα της μέτρησης. Τοποθέτηση του δέκτη λέιζερ (βλέπεεικόναA) Τοποθετήστε τον δέκτη λέιζερ έτσι, ώστε η ακτίνα λέιζερ να μπορεί να φθάσει στο πεδίο λήψης(1). Ευθυγραμμίστε τον κατά τέτοιο τρόπο, ώστε η ακτίνα λέιζερ να διατρέχει εγκάρσια το πεδίο λήψης (όπως φαίνεται στην εικόνα). Στα περιστροφικά λέιζερ με περισσότερους τρόπους λειτουργί- ας επιλέξτε οριζόντια ή κάθετη λειτουργία με την υψηλότερη ταχύτητα περιστροφής. Ενεργοποίηση/απενεργοποίηση u Κατά την ενεργοποίηση του δέκτη λέιζερ ηχεί ένα δυ- νατό ηχητικό σήμα. Γι’ αυτό κρατάτε τον δέκτη λέιζερ κατά την ενεργοποίηση μακριά από το αυτί σας και από άλλα άτομα. Ο ισχυρός ήχος μπορεί να βλάψει τη ακοή

Για την ενεργοποίηση του δέκτη λέιζερ πατήστε το πλήκτρο ON/OFF (19). Στην οθόνη ανάβουν για λίγο όλες οι φωτοδίο- δοι και ηχεί ένα ηχητικό σήμα. Για την απενεργοποίηση του δέκτη λέιζερ κρατήστε το πλή- κτρο On-Off(19) πατημένο τόσο, μέχρι να ανάψουν σύντομα όλες οι φωτοδίοδοι (LED) και να σβήσει η οθόνη. Εκτός της ρύθμισης του φωτισμού της οθόνης αποθηκεύεται όλες οι ρυθ- μίσεις κατά την απενεργοποίηση του δέκτη λέιζερ. Όταν περίπου για 10λεπτά δεν πατηθεί κανένα πλήκτρο στον δέκτη λέιζερ και στο πεδίο λήψης για(1) 10λεπτά δε φθάσει καμία ακτίνα λέιζερ, τότε απενεργοποιείται ο δέκτης λέιζερ αυ- τόματα για την προστασία των μπαταριών. Σύνδεση με το περιστροφικό λέιζερ Στην κατάσταση παράδοσης το περιστροφικό λέιζερ και ο συ- μπαραδιδόμενος δέκτης λέιζερ έχουν ήδη συνδεθεί μέσω Bluetooth®. Σε περίπτωση υφιστάμενης σύνδεσης εμφανίζεται η ένδειξη της σύνδεσης μέσω Bluetooth®(b) στην οθόνη του δέκτης λέιζερ. Για την εκ νέου σύνδεση του δέκτη λέιζερ ή για τη σύνδεση ενός περαιτέρω δέκτη λέιζερ με το περιστροφικό λέιζερ, κρα- τήστε το πλήκτρο Bluetooth® στο περιστροφικό λέιζερ πατη- μένο τόσο, μέχρι να εμφανιστεί το σύμβολο για την αποκα- τάσταση της σύνδεσης με το τηλεχειριστήριο/δέκτη λέιζερ στην οθόνη του περιστροφικού λέιζερ. Κρατήστε μετά τα πλή- κτρα Άξονας X(16) και Άξονας Y(15) στον δέκτη λέιζερ πατη- μένα για τόσο, μέχρι να εμφανιστεί στην ένδειξη κειμένου(e) του δέκτη λέιζερP‑‑. Η πετυχημένη αποκατάσταση της σύνδεσης επιβεβαιώνεται στην οθόνη του περιστροφικού λέιζερ. Στην ένδειξη κειμένου(e) του δέκτη λέιζερ εμφανίζεταιPOK. Όταν η σύνδεση ανάμεσα στο περιστροφικό λέιζερ και στον δέκτη λέιζερ δεν μπορεί να αποκατασταθεί, τότε εμφανίζεται στην ένδειξη κειμένου(e) του δέκτη λέιζερPNK και στην οθόνη του περιστροφικού λέιζερ εμφανίζεται το μήνυμα σφάλ- ματος για την αποτυχημένη σύνδεση. Για τη διόρθωση των σφαλμάτων προσέξτε τις οδηγίες λειτουργίας του περιστροφι- κού λέιζερ. Ενδείξεις κατεύθυνσης Η θέση της ακτίνας λέιζερ στο πεδίο λήψης(1) εμφανίζεται: – Στην οθόνη(5) στην μπροστινή και στην πίσω πλευρά του δέκτη λέιζερ μέσω της ένδειξης της κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή»(f), της ένδειξης κα- τεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή»(j) ή της ένδειξης της μεσαίας γραμμής(h), – Εναλλακτικά μέσω της κόκκινης φωτοδιόδου (LED) της έν- δειξης κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή»(4), της μπλε φωτοδιόδου (LED της ένδειξης κα- τεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή»(2) καθώς και της πράσινης φωτοδιόδου (LED) μεσαίας γραμμής(3) στην μπροστινή πλευρά του δέκτη λέιζερ, – Προαιρετικά μέσω του ηχητικού σήματος. Κατά την πρώτη διέλευση της ακτίνας λέιζερ μέσα από το πεδίο λήψης(1) ηχεί πάντοτε ένα σύντομο ηχητικό σήμα και η κόκκι- νη φωτοδίοδος (LED) της ένδειξης κατεύθυνσης «Ακτίνα λέι- ζερ κάτω από τη μεσαία γραμμή»(4) καθώς και η μπλε φωτο- δίοδος (LED της ένδειξης κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή»(2) ανάβουν σύντομα (ακόμη και όταν το ηχητικό σήμα και/ή οι φωτοδίοδοι (LED) ένδειξης κατεύ- θυνσης έχουν απενεργοποιηθεί). Δέκτης λέιζερ πολύ χαμηλά: Όταν η ακτίνα λέιζερ διέρχεται το επάνω ήμισυ του πεδίου λήψης(1), μετά εμφανίζεται η έν- δειξη κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή»(j) στην οθόνη. Με ενεργοποιημένες τις φωτοδιόδους (LED) ανάβει η μπλε φωτοδίοδος (LED) ένδειξης κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή»(2). 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsΕλληνικά | 97 Σε περίπτωση ενεργοποιημένου ηχητικού σήματος ηχεί ένα σή- μα με αργό ρυθμό. Μετακινήστε τον δέκτη λέιζερ στην κατεύθυνση του βέλους προς τα επάνω. Κατά την προσέγγιση στη μεσαία γραμμή εμ- φανίζεται ακόμα μόνο η μύτη της ένδειξης κατεύθυνσης «Ακτί- να λέιζερ πάνω από τη μεσαία γραμμή»(j). Δέκτης λέιζερ πολύ υψηλά: Όταν η ακτίνα λέιζερ διέρχεται το κάτω ήμισυ του πεδίου λήψης(1), μετά εμφανίζεται η έν- δειξη κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή»(f) στην οθόνη. Με ενεργοποιημένες τις φωτοδιόδους (LED) ανάβει η κόκκινη φωτοδίοδος (LED) ένδειξης κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή»(4). Σε περίπτωση ενεργοποιημένου ηχητικού σήματος ηχεί ένα σή- μα με γρήγορο ρυθμό. Μετακινήστε τον δέκτη λέιζερ στην κατεύθυνση του βέλους προς τα κάτω. Κατά την προσέγγιση στη μεσαία γραμμή εμφα- νίζεται ακόμα μόνο η μύτη της ένδειξης κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή»(f). Δέκτης λέιζερ κεντραρισμένα: Όταν η ακτίνα λέιζερ διέρχε- ται το πεδίο λήψης(1) στο ύψος της μεσαίας γραμμής, τότε εμφανίζεται η ένδειξη Μεσαία γραμμή(h) στην οθόνη. Με ενεργοποιημένες τις φωτοδιόδους (LED) ανάβει η πράσινη φωτοδίοδος (LED) Μεσαία γραμμή(3). Σε περίπτωση ενεργοποιημένου ηχητικού σήματος ηχεί ένα συ- νεχές ηχητικό σήμα. Λειτουργία αποθήκευσης τελευταίας λήψης: Εάν ο δέκτης λέιζερ κινηθεί έτσι, ώστε να εγκαταλείψει η ακτίνα λέιζερ το πεδίο λήψης(1) ξανά, αναβοσβήνει για σύντομο χρονικό διάστημα τη τελευταία εμφανιζόμενη ένδειξη κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή»(j) ή η ένδειξη κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή»(f). Αυτή η ένδειξη μπορεί να ενεργοποιηθεί ή να απενεργοποιη- θεί μέσω του μενού ρύθμισης. Ένδειξη σχετικού ύψους (βλέπεεικόναB) Όταν η ακτίνα λέιζερ πετύχει το πεδίο λήψης(1), τότε η απόσταση μεταξύ ακτίνας λέιζερ και μεσαίας γραμμής του δέκτη λέιζερ εμφανίζεται στην ένδειξη κειμένου(e) στην οθόνη ως απόλυτη τιμή. Η μονάδα μέτρησης της ένδειξης ύψους μπορεί να αλλάξει στο μενού ρύθμισης ("mm" ή "in"). Φωτισμός οθόνης Οι οθόνες(5) στην μπροστινή και πίσω πλευρά του δέκτη λέι- ζερ διαθέτουν έναν φωτισμό οθόνης. Ο φωτισμός της οθόνης ενεργοποιείται: – κατά την ενεργοποίηση του δέκτη λέιζερ, – σε κάθε πάτημα πλήκτρου, – όταν η ακτίνα λέιζερ κινείται πάνω από το πεδίο λήψης(1). Ο φωτισμός της οθόνης απενεργοποιείται αυτόματα: – 30δευτερόλεπτα μετά από κάθε πάτημα του πλήκτρου, όταν δε φθάνει καμία ακτίνα λέιζερ στο πεδίο λήψης, – 2λεπτά από τη στιγμή που δεν πατήθηκε κανένα πλήκτρο και όταν η θέση της ακτίνας λέιζερ στο πεδίο λήψης δεν αλ-

Ο φωτισμός της οθόνης μπορεί να απενεργοποιηθεί στο μενού

Η ρύθμιση του φωτισμού της οθόνης δεν αποθηκεύεται κατά την απενεργοποίηση του δέκτη λέιζερ. Μετά την ενεργοποίη- ση του δέκτη λέιζερ ο φωτισμός της οθόνης είναι πάντοτε ενεργοποιημένος.

Επιλογή ρύθμισης της ένδειξης της μεσαίας γραμμής Μπορείτε να καθορίσετε, με ποια ακρίβεια θα εμφανίζεται η θέση της ακτίνας λέιζερ πάνω στο πεδίο λήψης(1) ως «κε- ντραρισμένη». Η τρέχουσα ρύθμιση της ένδειξης Μεσαία γραμμή φαίνεται στην ένδειξη ακρίβεια λήψης(c). Για να αλλάξετε την ακρίβεια λήψης, πατήστε το πλήκτρο Ρύθ- μιση ακρίβειας λήψης(18) τόσες φορές, μέχρι να εμφανιστεί στην οθόνη η επιθυμητή ρύθμιση. Σε κάθε πάτημα του πλή- κτρου Ρύθμιση ακρίβειας λήψης εμφανίζεται για σύντομο χονι- κό διάστημα η εκάστοτε τιμή της ακρίβειας λήψης στην ένδει- ξη κειμένου(e). Η ρύθμιση της ακρίβεια λήψης αποθηκεύεται κατά την απε- νεργοποίηση. Ηχητικό σήμα για ένδειξη της ακτίνας λέιζερ Η θέση της ακτίνας λέιζερ στο πεδίο λήψης (1) μπορεί να εμ- φανιστεί με ένα ηχητικό σήμα. Μπορείτε να αλλάξετε την ένταση του ήχου ή να απενεργοποι- ήσετε το ηχητικό σήμα. Για την αλλαγή ή την απενεργοποίηση του ηχητικού σήματος πατήστε το πλήκτρο Ηχητικό σήμα(20), μέχρι να εμφανιστεί στην οθόνη η επιθυμητή ένταση ήχου. Σε περίπτωση χαμηλής έντασης ήχου εμφανίζεται η ένδειξηηχητικού σήματος(g) στην οθόνη με μια δοκό, σε περίπτωση υψηλής έντασης ήχου με 3 δοκούς, σε περίπτωση απενεργοποιημένου ηχητικού σή- ματος σβήνει. Ανεξάρτητα από τη ρύθμιση του ηχητικού σήματος, την πρώτη φορά που ακτίνα λέιζερ βρει το πεδίο λήψης(1) για επιβεβαί- ωση ηχεί ένας σύντομος ήχος σε χαμηλότερη ένταση. Η ρύθμιση του ηχητικού σήματος αποθηκεύεται κατά την απε- νεργοποίηση του δέκτη λέιζερ. Μενού ρύθμισης Κλήση του μενού ρύθμισης: Πατήστε ταυτόχρονα σύντομα το πλήκτρο Άξονας X(16) και το πλήκτρο Άξονας Y(15). Αλλαγή της ρύθμισης εντός ενός υπομενού: Πατήστε είτε το πλήκτρο Άξονας X(16) ή το πλήκτρο Άξονας Y(15), για να αλλάξετε ανάμεσα στις ρυθμίσεις. Η τελευταία επιλεγμένη ρύθμιση κατά την εγκατάλειψη του μενού αποθηκεύεται αυ-

Αλλαγή υπομενού: Πατήστε σύντομα το πλήκτρο λειτουργίαςCenterFind(17), για να περάσετε στο επόμενο

Εγκατάλειψη του μενού ρύθμισης: Πατήστε το πλήκτρο λειτουργίαςCenterFind(17) τόσο , μέχρι να τερματιστεί το μενού ρύθμισης. Εναλλακτικά τερματίζεται αυτόματα το μενού ρύθμισης περίπου 10δευτερόλεπτα μετά το τελευταίο πάτημα του πλήκτρου. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)98 | Ελληνικά Τα ακόλουθα υπομενού είναι διαθέσιμα: – Μονάδα μέτρησης της ένδειξης σχετικού ύψους: Κατά την κλήση του μενού Μονάδες μέτρησης εμφανίζεται η τρέχουσα επιλεγμένη μονάδα μέτρησης στην ένδειξη κειμένου(e), οι διαθέσιμες μονάδες μέτρησης φαίνονται στην ένδειξη Μονάδα μέτρησης(d) από πάνω. – LED ένδειξης κατεύθυνσης (LED): Τα 3 LED ένδειξης κατεύθυνσης(2),(4) καθώς και(3) μπορούν να αλλάξουν ως προς τη φωτεινότητα ή να απενεργοποιηθούν. Τα LED ανάβουν κάθε φορά στην επιλεγμένη ρύθμιση. – Φωτισμός της οθόνης (LIT): Ο φωτισμός της οθόνης μπο- ρεί να ενεργοποιηθεί (το πράσινο LED ανάβει) ή να απε- νεργοποιηθεί (το κόκκινο LED ανάβει). – Λειτουργία αποθήκευσης τελευταίας λήψης (MEM): Η ένδειξη της κατεύθυνση, στην οποία η ακτίνα λέιζερ εγκα- τέλειψε το πεδίο λήψης, μπορεί να ενεργοποιηθεί (το πράσινο LED ανάβει) ή να απενεργοποιηθεί (το κόκκινο LED ανάβει). – Λειτουργίες Center (CF/CL) (LR65G): Μπορεί να επιλε- γεί ανάμεσα της λειτουργίαςCenterFind(CF) και της λειτουργίαςCenterLock(CL). Η τρέχουσα λειτουργία εμ- φανίζεται στην ένδειξη κειμένου(e). Εκτός της ρύθμισης του φωτισμού της οθόνης αποθηκεύεται όλες οι ρυθμίσεις κατά την απενεργοποίηση του δέκτη λέιζερ. Λειτουργίες ΛειτουργίαCenterFind (βλέπεεικόναC) Στη λειτουργίαCenterFind προσπαθεί το περιστροφικό λέιζερ αυτόματα, μέσω μιας κίνηση; προς τα πάνω και προς τα κάτω της περιστρεφόμενης κεφαλής να ευθυγραμμίσει την ακτίνα λέιζερ στη μεσαία γραμμή του δέκτη λέιζερ. Η ακτίνα λέιζερ στην οριζόντια θέση του περιστροφικού λέι- ζερ μπορεί να ευθυγραμμιστεί σε σχέση με τον άξονα X του πε- ριστροφικού λέιζερ, τον άξονα Y ή και τους δύο άξονες ταυ- τόχρονα (βλέπε «Εξακρίβωση της κλίσης με τη λειτουργίαCenterFind (βλέπεεικόναD)», Σελίδα99). Στην κάθετη θέση του περιστροφικού λέιζερ είναι δυνατή μόνο μια ευθυγράμμιση στον άξονα Y. Ξεκίνημα της λειτουργίαςCenterFind:

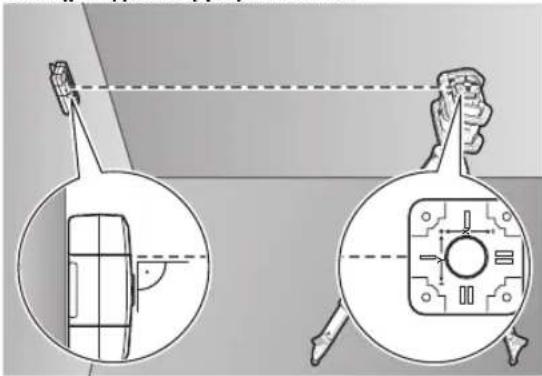

Τοποθετήστε το περιστροφικό λέιζερ και τον δέκτη λέιζερ έτσι, ώστε ο δέκτης λέιζερ να βρίσκεται στην κατεύθυνση του άξονα X ή του άξονα Y του περιστροφικού λέιζερ. Ευθυγραμμίστε τον δέκτη λέιζερ έτσι, ώστε ο επιθυμητός άξονας να βρίσκεται σε ορθή γωνία με το πεδίο λήψης(1). Όταν πρέπει να ευθυγραμμιστεί η ακτίνα λέιζερ και στους δύο άξονες, τότε τοποθετήστε από έναν με το περιστροφικό λέιζερ συνδεδεμένο δέκτη λέιζερ στην κατεύθυνση του άξονα X και του άξονα Y. Κάθε δέκτης λέιζερ πρέπει να βρίσκεται εντός της περιοχή περιστροφής του ±8,5% του περιστροφικού λέιζερ. Ενεργοποιήστε το περιστροφικό λέιζερ στη λειτουργία περι-

LR65G: Στο μενού ρύθμισης η λειτουργία Center πρέπει να βρίσκεται στη λειτουργίαCenterFind(CF). Σε περίπτωση ευ- θυγράμμισης σε δύο άξονες του περιστροφικού λέιζερ ισχύει αυτό και για τους δύο δέκτες λέιζερ. Για την εκκίνηση της λειτουργίαςCenterFind για τον άξονας X πατήστε παρατεταμένα το πλήκτρο λειτουργίαςCenterFind(17), ή πατήστε παρατεταμένα το πλήκτρο λειτουργίαςCenterFind(17) μαζί με το πλήκτρο Άξονας X(16). Για την εκκίνηση της λειτουργίαςCenterFind για τον άξονα Y πατήστε παρατεταμένα το πλήκτρο λειτουργίαςCenterFind(17) μαζί με το πλήκτρο Άξονας Y(15). Όταν η ακτίνα λέιζερ πρέπει να ευθυγραμμιστεί ταυτόχρονα και στους δύο άξονες, τότε πρέπει να ξεκινήσει η λειτουργίαCenterFind σε κάθε δέκτη λέιζερ ξεχωριστά. Μετά την εκκίνηση της λειτουργίαςCenterFind κινείται η πε- ριστρεφόμενη κεφαλή στο περιστροφικό λέιζερ πάνω κάτω. Κατά τη διάρκεια της αναζήτηση εμφανίζεται στην ένδειξη κειμένου(e)CFX (Άξονας X) ήCFY (άξονας Y). Όταν πετύχει η ακτίνα λέιζερ το πεδίο λήψης(1) στο ύψος της μεσαίας γραμμή του δέκτη λέιζερ, εμφανίζεται στην ένδειξη Μεσαία γραμμή(h) και στην ένδειξη κειμένου(e)XOK (Άξο- νας X) ήYOK (Άξονας Y). Στο περιστροφικό λέιζερ εμφανίζε- ται η τιμή της ανιχνευμένης κλίσης. Η λειτουργίαCenterFind τερματίζεται αυτόματα. Διακοπή της λειτουργίαςCenterFind: Για τη διακοπή της λειτουργίαςCenterFind, πατήστε το πλή- κτρο λειτουργίαςCenterFind(17) και κρατήστε το πατημένο. Διόρθωση σφαλμάτων: Εάν η ακτίνα λέιζερ δεν μπόρεσε να βρει τη μεσαία γραμμή του δέκτη λέιζερ εντός της περιοχής περιστροφής, εμφανίζεται στην ένδειξη κειμένου(e)ERR και όλα τα LED ένδειξης κατεύ- θυνσης ανάβουν. Πατήστε ένα οποιοδήποτε πλήκτρο στο περι- στροφικό λέιζερ και ένα στον δέκτη λέιζερ, για να κλείσετε το μηνύματα σφάλματος. Ρυθμίστε εκ νέου τη θέση του περι- στροφικού λέιζερ και του δέκτη λέιζερ, έτσι ώστε ο δέκτης λέι- ζερ να βρίσκεται εντός της περιοχής περιστροφής από ±8,5% του περιστροφικού λέιζερ. Προσέξτε, να είναι ευθυγραμμι- σμένος ο δέκτης λέιζερ με τον άξονα X ή τον άξονα Y, έτσι ώστε να μπορεί η ακτίνα λέιζερ να σαρώνει το πεδίο λήψης(1) οριζόντια. Ξεκινήστε μετά τη λειτουργίαCenterFind εκ νέου. LR65G: Σε περίπτωση που και οι δύο άξονες του περιστροφι- κού λέιζερ ευθυγραμμιστούν με έναν δέκτη λέιζερ, τότε πρέπει και στους δύο δέκτες λέιζερ να είναι ρυθμισμένη η ίδια λειτουργία Center. Ένας συνδυασμός της λειτουργίαςCenterFind και της λειτουργίαςCenterLock δεν 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsΕλληνικά | 99 είναι δυνατός. Εάν σε έναν άξονα είναι ήδη η λειτουργίαCenterLock ρυθμι- σμένη και στον άλλον άξονα ξεκινήσει η λειτουργίαCenterFind, εμφανίζεται στην ένδειξη κειμένου(e) εναλλάξERR καιCL. Ρυθμίστε στους δύο δέκτες λέιζερ τη λειτουργίαCenterFind και ξεκινήστε τη λειτουργία

Εξακρίβωση της κλίσης με τη λειτουργίαCenterFind (βλέπεεικόναD) Με τη βοήθεια της λειτουργίαςCenterFind μπορεί να μετρη- θεί η κλίση μιας επιφάνειας μέχρι το πολύ 8,5%. Τοποθετήστε γι’ αυτό το περιστροφικό λέιζερ σε ένα άκρο της κεκλιμένης επιφάνειας σε οριζόντια θέση πάνω σε έναν τρίποδα. Ο άξονας X ή ο άξονας Y του περιστροφικού λέιζερ πρέπει να είναι ευθυ- γραμμισμένος σε μια γραμμή με την προς εξακρίβωση κλίση. Ενεργοποιήστε το περιστροφικό λέιζερ και αφήστε το να χωρο- σταθμηστεί. Στερεώστε τον δέκτη λέιζερ με το στήριγμα σε μια σταδία(25). Τοποθετήστε τη σταδία κοντά στο όργανο μέτρη- σης (στο ίδιο άκρο της κεκλιμένης επιφάνειας). Ευθυγραμμί- στε τον δέκτη λέιζερ στη σταδία στο ύψος έτσι, ώστε η ακτίνα λέιζερ του περιστροφικού λέιζερ να εμφανίζεται κεντραρι-

Τοποθετήστε μετά τη σταδία με τον δέκτη λέιζερ στο άλλο άκρο της κεκλιμένης επιφάνειας ➋. Προσέξτε, να παραμείνει αμετάβλητη η θέση του δέκτη λέιζερ στη σταδία. Ξεκινήστε τη λειτουργίαCenterFind για τον άξονα, που είναι ευθυγραμμισμένος στην κεκλιμένη επιφάνεια. Μετά την ολο- κλήρωση της λειτουργίαςCenterFind εμφανίζεται στο περι- στροφικό λέιζερ η κλίση της επιφάνειας. ΛειτουργίαCenterLock (LR65G) Στη λειτουργίαCenterLock προσπαθεί το περιστροφικό λέι- ζερ αυτόματα, μέσω μιας κίνηση; προς τα πάνω και προς τα κάτω της περιστρεφόμενης κεφαλής να ευθυγραμμίσει την ακτίνα λέιζερ στη μεσαία γραμμή του δέκτη λέιζερ. Διαφορετι- κά από τη λειτουργίαCenterFind η θέση του δέκτη λέιζερ ελέγχεται συνεχώς και η κλίση του περιστροφικού λέιζερ προ- σαρμόζεται αυτόματα. Στην οθόνη του περιστροφικού λέιζερ δεν εμφανίζεται καμία τιμή κλίσης. Η ευθυγράμμιση για τον άξονα X και τον άξονα Y είναι δυνατή, τόσο στην οριζόντια θέση όσο επίσης και στην κάθετη θέση του περιστροφικού λέιζερ. Ξεκίνημα της λειτουργίαςCenterLock:

Τοποθετήστε το περιστροφικό λέιζερ και τον δέκτη λέιζερ έτσι, ώστε ο δέκτης λέιζερ να βρίσκεται στην κατεύθυνση του άξονα X ή του άξονα Y του περιστροφικού λέιζερ. Ευθυγραμμίστε τον δέκτη λέιζερ έτσι, ώστε ο επιθυμητός άξονας να βρίσκεται σε ορθή γωνία με το πεδίο λήψης(1). Όταν πρέπει να ευθυγραμμιστεί η ακτίνα λέιζερ και στους δύο άξονες, τότε τοποθετήστε από έναν με το περιστροφικό λέιζερ συνδεδεμένο δέκτη λέιζερ στην κατεύθυνση του άξονα X και του άξονα Y. Κάθε δέκτης λέιζερ πρέπει να βρίσκεται εντός της περιοχή περιστροφής του ±8,5% του περιστροφικού λέιζερ. Ενεργοποιήστε το περιστροφικό λέιζερ στη λειτουργία περι-

Στο μενού ρύθμισης του δέκτη λέιζερ η λειτουργία Center πρέπει να βρίσκετται στη λειτουργίαCenterLock(CL). Σε πε- ρίπτωση ευθυγράμμισης σε δύο άξονες του περιστροφικού λέι- ζερ ισχύει αυτό και για τους δύο δέκτες λέιζερ. Για την εκκίνηση της λειτουργίαςCenterLock για τον άξονας X πατήστε παρατεταμένα το πλήκτρο λειτουργίαςCenterFind(17), ή πατήστε παρατεταμένα το πλήκτρο λειτουργίαςCenterFind(17) μαζί με το πλήκτρο Άξονας X(16). Για την εκκίνηση της λειτουργίαςCenterLock για τον άξονα Y πατήστε παρατεταμένα το πλήκτρο λειτουργίαςCenterFind(17) μαζί με το πλήκτρο Άξονας Y(15). Όταν η ακτίνα λέιζερ πρέπει να ευθυγραμμιστεί ταυτόχρονα και στους δύο άξονες, τότε πρέπει να ξεκινήσει η λειτουργίαCenterLock σε κάθε δέκτη λέιζερ ξεχωριστά. Μετά την εκκίνηση της λειτουργίαςCenterLock κινείται η πε- ριστρεφόμενη κεφαλή στο περιστροφικό λέιζερ πάνω κάτω. Κατά τη διάρκεια της αναζήτηση εμφανίζεται στην ένδειξη κειμένου(e)CLX (Άξονας X) ήCLY (άξονας Y). Όταν πετύχει η ακτίνα λέιζερ το πεδίο λήψης(1) στο ύψος της μεσαίας γραμμή του δέκτη λέιζερ, εμφανίζεται στην ένδειξη Μεσαία γραμμή(h) και στην ένδειξη κειμένου(e)LOC. Στο περιστροφικό λέιζερ εμφανίζεται το σύμβολοCenterLock στην αρχική οθόνη για την αντίστοιχο άξονα. Σε περίπτωση αλλαγών της θέσης του δέκτη λέιζερ ή του περι- στροφικού λέιζερ προσαρμόζεται η κλίση στο περιστροφικό λέιζερ αυτόματα. u Κατά την εργασία με τον τρόπο λειτουργίαςCenterLock προσέξτε καλά, να μη μετακινηθούν ακούσια το περι- στροφικό λέιζερ και ο δέκτης λέιζερ. Με την αυτόματη προσαρμογή της κλίσης σε κάθε αλλαγή της θέσης μπορεί να προκύψουν λάθος μετρήσεις. Διακοπή της λειτουργίαςCenterLock: Για τη διακοπή ή για τον τερματισμό της λειτουργίαςCenterLock, πατήστε το πλήκτρο λειτουργίαςCenterFind(17) και κρατήστε το πατημένο. Εάν η ακτίνα λέιζερ σε αυτή τη χρονική στιγμή ήταν ήδη επιτυχώς ευθυγραμμισμένη στη μεσαία γραμμή του δέκτη λέιζερ, τότε η ρυθμισμένη κλίση στο περιστροφικό λέιζερ διατηρείται επίσης και σε περίπτωση διακοπής της λειτουργίαςCenterLock. Διόρθωση σφαλμάτων: Εάν η ακτίνα λέιζερ δεν μπόρεσε να βρει τη μεσαία γραμμή του δέκτη λέιζερ εντός 2λεπτών (ανεξάρτητα, αν αυτό συμ- Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)100 | Ελληνικά βαίνει στην εκκίνηση της λειτουργίας ή μετά από αλλαγή της θέσης), εμφανίζεται στην ένδειξη κειμένου(e)ERR και όλα τα LED ένδειξης κατεύθυνσης ανάβουν. Πατήστε ένα οποιοδήποτε πλήκτρο στο περιστροφικό λέιζερ και ένα στον δέκτη λέιζερ, για να κλείσετε το μηνύματα σφάλ- ματος. Ρυθμίστε εκ νέου τη θέση του περιστροφικού λέιζερ και του δέκτη λέιζερ, έτσι ώστε ο δέκτης λέιζερ να βρίσκεται εντός της περιοχής περιστροφής από ±8,5% του περιστροφικού λέι- ζερ. Προσέξτε, να είναι ευθυγραμμισμένος ο δέκτης λέιζερ με τον άξονα X ή τον άξονα Y, έτσι ώστε να μπορεί η ακτίνα λέιζερ να σαρώνει το πεδίο λήψης(1) οριζόντια. Ξεκινήστε μετά τη λειτουργίαCenterLock εκ νέου. Σε περίπτωση που και οι δύο άξονες του περιστροφικού λέιζερ ευθυγραμμιστούν με έναν δέκτη λέιζερ, τότε πρέπει και στους δύο δέκτες λέιζερ να είναι ρυθμισμένη η ίδια λειτουργία Center. Ένας συνδυασμός της λειτουργίαςCenterLock και της λειτουργίαςCenterFind δεν είναι δυνατός. Εάν σε έναν άξονα είναι ήδη η λειτουργίαCenterFind ρυθμι- σμένη και στον άλλον άξονα ξεκινήσει η λειτουργίαCenterLock, εμφανίζεται στην ένδειξη κειμένου(e) εναλλάξERR καιCF. Ρυθμίστε στους δύο δέκτες λέιζερ τη λειτουργίαCenterLock και ξεκινήστε τη λειτουργία

Φίλτρο προστασίας στροβοσκοπίου Ο δέκτης λέιζερ έχει ηλεκτρονικά φίλτρα για στροβοσκοπικά φώτα. Τα φίλτρα προστατεύουν π.χ. από παρεμβολές μέσω των προειδοποιητικών λυχνιών των μηχανημάτων χωματουργι-

Υποδείξεις εργασίας Ευθυγράμμιση με το αλφάδι Με τη βοήθεια του αλφαδιού(7) μπορείτε να ευθυγραμμίσετε τον δέκτη λέιζερ κάθετα (κατακόρυφα). Ένας υπό κλίση τοπο- θετημένος δέκτης λέιζερ οδηγεί σε εσφαλμένες μετρήσεις.

Στο μεσαίο μαρκάρισμα(9) δεξιά και αριστερά στον δέκτη λέι- ζερ μπορείτε να μαρκάρετε τη θέση της ακτίνας λέιζερ, όταν διέρχεται από τη μέση του πεδίου λήψης(1). Για το μαρκάρισμα προσέξτε να ευθυγραμμίσετε τον δέκτη λέι- ζερ ακριβώς κάθετα (όταν η ακτίνα λέιζερ είναι οριζόντια) ή οριζόντια (όταν η ακτίνα λέιζερ είναι κάθετη), επειδή διαφο- ρετικά μετατοπίζονται τα μαρκαρίσματα σε σχέση με την ακτί-

Στερέωση με το στήριγμα (βλέπεεικόναE) Μπορείτε να στερεώσετε τον δέκτη λέιζερ με τη βοήθεια του στηρίγματος(23) τόσο σε μια σταδία(25) (εξάρτημα) όσο και σε άλλα βοηθητικά μέσα με ένα πλάτος μέχρι και 65mm. Βιδώστε το στήριγμα(23) με τη βίδα στερέωσης(26) στην υποδοχή(11) στην πίσω πλευρά του δέκτη λέιζερ. Λύστε το περιστροφικό κουμπί(24) του στηρίγματος, σπρώξτε το στήριγμα π.χ. πάνω στη σταδία(25) και σφίξτε το περιστρο- φικό κουμπί(24) ξανά σταθερά. Με τη βοήθεια του αλφαδιού(21) μπορείτε να οριζοντιώσετε το στήριγμα(23) και έτσι τον δέκτη λέιζερ. Ένας υπό κλίση το- ποθετημένος δέκτης λέιζερ οδηγεί σε εσφαλμένες μετρήσεις. Η μεσαία γραμμή(22) αναφορά στο στήριγμα βρίσκεται στο ίδιο ύψος, όπως το μεσαίο μαρκάρισμα(9) και μπορεί να χρη- σιμοποιηθεί για το μαρκάρισμα της ακτίνας λέιζερ. Στερέωση με μαγνήτη (βλέπε εικόναF) Όταν μια ασφαλής στερέωση δεν είναι οπωσδήποτε απαραίτη- τη, μπορείτε να στερεώσετε τον δέκτη λέιζερ με τη βοήθεια των μαγνητών(10) σε χαλύβδινα μέρη. Άρση βλαβών Ένδειξη κειμένου(e) Πρόβλημα Αντιμετώπιση PNK Η δημιουργία της σύνδεσης μέσω Bluetooth® με το περιστροφικό λέιζερ GRL600CHV ή GRL650CHVG απέτυχε Πατήστε σύντομα το πλήκτρο On/Offστο περιστροφικό λέι- ζερ, για να κλείσετε το μήνυμα σφάλματος. Ξεκινήστε την αποκατάσταση σύνδεσης εκ νέου. Εάν η αποκατάσταση της σύνδεσης δεν είναι δυνατή, απευ- θυνθείτε στην υπηρεσία εξυπηρέτησης πελατώνBosch. ERR Η βαθμονόμηση του περιστροφικού λέι- ζερ GRL600CHV ή GRL650CHVG

Διαβάστε και ακολουθήστε τις οδηγίες λειτουργίας του GRL600CHV ή GRL650CHVG. Η λειτουργίαCenterFind ή η λειτουργίαCenterLock απέτυχε Πατήστε ένα οποιοδήποτε πλήκτρο, για να κλείσετε το μή- νυμα σφάλματος. Ελέγξτε τη θέση του περιστροφικού λέι- ζερ και του δέκτη λέιζερ πριν τη νέα εκκίνηση της λειτουργί-

LR65G: ERR καιCL εναλλάξ Η λειτουργίαCenterFind δεν μπορεί να ξεκινήσει, επειδή το περιστροφικό λέιζερ εργάζεται ήδη στη λειτουργίαCenterLock. Ρυθμίστε στους δύο δέκτες λέιζερ τη λειτουργίαCenterFind και ξεκινήστε τη λειτουργία εκ

1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsΕλληνικά | 101 Ένδειξη κειμένου(e) Πρόβλημα Αντιμετώπιση ERR καιCF εναλλάξ Η λειτουργίαCenterLock δεν μπορεί να ξεκινήσει, επειδή το περιστροφικό λέιζερ εργάζεται ήδη στη λειτουργίαCenterFind. Ρυθμίστε στους δύο δέκτες λέιζερ τη λειτουργίαCenterLock και ξεκινήστε τη λειτουργία εκ

Εκχώρηση των λειτουργιών Λειτουργία δυνατή με LR 60 και GRL 600 CHV Περιστροφικό λέιζερ με κόκκινη ακτίνα λέιζερ (600−800nm) Ένδειξη κατάστασης φόρτισης του περιστροφικού λέιζερ ● − Ένδειξη κατεύθυνσης για τη θέση της ακτίνας λέιζερ ● ● Ένδειξη σχετικού ύψους ● ● ΛειτουργίαCenterFind

ΛειτουργίαCenterLock

Λειτουργία δυνατή με LR 65G και GRL 650 CHVG Περιστροφικό λέιζερ με πράσινη ακτίνα λέιζερ (500−570nm) Ένδειξη κατάστασης φόρτισης του περιστροφικού λέιζερ ● − Ένδειξη κατεύθυνσης για τη θέση της ακτίνας λέιζερ ● ● Ένδειξη σχετικού ύψους ● ● ΛειτουργίαCenterFind

ΛειτουργίαCenterLock

Συντήρηση και σέρβις Συντήρηση και καθαρισμός Διατηρείτε τον δέκτη λέιζερ πάντοτε καθαρό. Μη βυθίσετε τον δέκτη λέιζερ σε νερό ή σε άλλα υγρά. Καθαρίζετε τυχόν ρύπανση μ’ ένα υγρό, μαλακό πανί. Μη χρη- σιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επί- σης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: [e-mail] www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses
