BRUKSANVISNING LR 65 Professional BOSCH

(22) Midterlinje som reference på holder

(22) Referanse senterlinje på holder

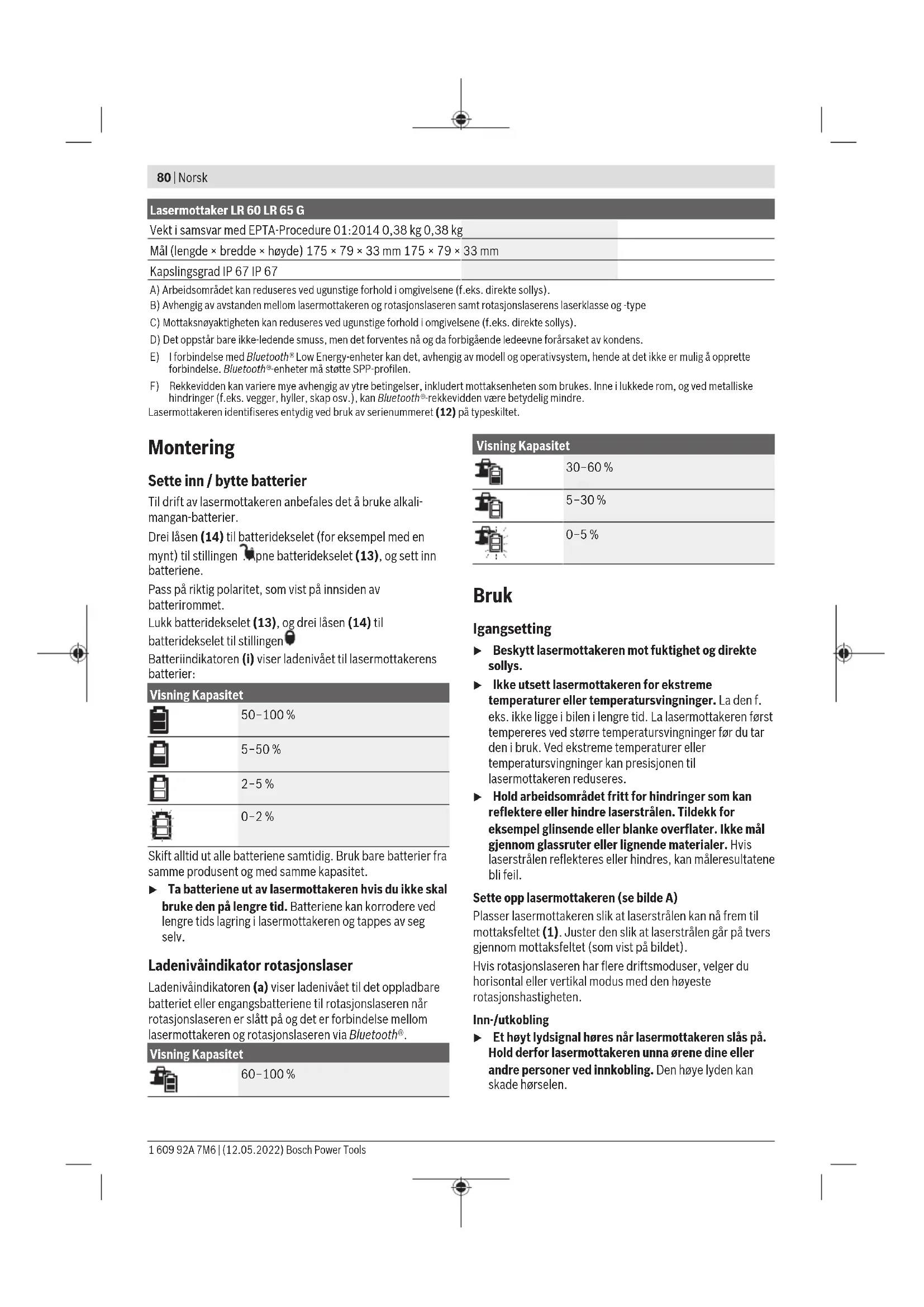

100m 100m – Driftsfrekvensområde 2402–2480MHz 2402–2480MHz – Sendeeffekt maks. 6,3 mW 6,3 mW Batterier 2×1,5V LR6(AA) 2×1,5V LR6(AA) Driftstid ca. 50t 50t Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)80 | Norsk Lasermottaker LR 60 LR 65G Vekt i samsvar med EPTA‑Procedure01:2014 0,38kg 0,38kg Mål (lengde× bredde× høyde) 175×79×33mm 175×79×33mm Kapslingsgrad IP 67 IP 67 A) Arbeidsområdet kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys). B) Avhengig av avstanden mellom lasermottakeren og rotasjonslaseren samt rotasjonslaserens laserklasse og -type C) Mottaksnøyaktigheten kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys). D) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens. E) I forbindelse med Bluetooth® Low Energy-enheter kan det, avhengig av modell og operativsystem, hende at det ikke er mulig å opprette forbindelse. Bluetooth®-enheter må støtte SPP-profilen. F) Rekkevidden kan variere mye avhengig av ytre betingelser, inkludert mottaksenheten som brukes. Inne i lukkede rom, og ved metalliske hindringer (f.eks. vegger, hyller, skap osv.), kan Bluetooth®-rekkevidden være betydelig mindre. Lasermottakeren identifiseres entydig ved bruk av serienummeret (12) på typeskiltet. Montering Sette inn / bytte batterier Til drift av lasermottakeren anbefales det å bruke alkali- mangan-batterier. Drei låsen(14) til batteridekselet (for eksempel med en mynt) til stillingen . Åpne batteridekselet(13), og sett inn batteriene. Pass på riktig polaritet, som vist på innsiden av batterirommet. Lukk batteridekselet(13), og drei låsen(14) til batteridekselet til stillingen . Batteriindikatoren(i) viser ladenivået til lasermottakerens batterier: Visning Kapasitet 50−100% 5−50% 2−5% 0−2% Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet. u Ta batteriene ut av lasermottakeren hvis du ikke skal bruke den på lengre tid. Batteriene kan korrodere ved lengre tids lagring i lasermottakeren og tappes av seg selv. Ladenivåindikator rotasjonslaser Ladenivåindikatoren(a) viser ladenivået til det oppladbare batteriet eller engangsbatteriene til rotasjonslaseren når rotasjonslaseren er slått på og det er forbindelse mellom lasermottakeren og rotasjonslaseren via Bluetooth®. Visning Kapasitet 60−100% Visning Kapasitet 30−60% 5−30% 0−5% Bruk Igangsetting u Beskytt lasermottakeren mot fuktighet og direkte sollys. u Ikke utsett lasermottakeren for ekstreme temperaturer eller temperatursvingninger. La den f. eks. ikke ligge i bilen i lengre tid. La lasermottakeren først tempereres ved større temperatursvingninger før du tar den i bruk. Ved ekstreme temperaturer eller temperatursvingninger kan presisjonen til lasermottakeren reduseres. u Hold arbeidsområdet fritt for hindringer som kan reflektere eller hindre laserstrålen. Tildekk for eksempel glinsende eller blanke overflater. Ikke mål gjennom glassruter eller lignende materialer. Hvis laserstrålen reflekteres eller hindres, kan måleresultatene bli feil. Sette opp lasermottakeren (sebildeA) Plasser lasermottakeren slik at laserstrålen kan nå frem til mottaksfeltet(1). Juster den slik at laserstrålen går på tvers gjennom mottaksfeltet (som vist på bildet). Hvis rotasjonslaseren har flere driftsmoduser, velger du horisontal eller vertikal modus med den høyeste rotasjonshastigheten. Inn-/utkobling u Et høyt lydsignal høres når lasermottakeren slås på. Hold derfor lasermottakeren unna ørene dine eller andre personer ved innkobling. Den høye lyden kan skade hørselen. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsNorsk | 81 For å slå på lasermottakeren trykker du på av/på-knappen (19). Alle displayvisningene og alle lysdiodene lyser en kort stund, og det høres et lydsignal. For å slå av lasermottakeren holder du av/på-knappen(19) inne helt til alle lysdiodene lyser en kort stund og displayet slukker. Med unntak av innstillingen av displaylysstyrken lagres alle innstillingene når lasermottakeren slås av. Hvis ingen knapp på lasermottakeren trykkes på ca. 10minutter og ingen laserstråle treffer mottaksfeltet(1) på 10minutter, slås lasermottakeren automatisk av, slik at batteriene skånes. Forbindelse med rotasjonslaseren Ved levering er rotasjonslaseren og lasermottakeren som fulgte med, allerede koblet til hverandre via Bluetooth®. Hvis det allerede er opprettet forbindelse, vises dette av ikonet for forbindelse via Bluetooth®(b) på displayet til lasermottakeren. For å koble til lasermottakeren på nytt eller koble en ekstra lasermottaker til rotasjonslaseren, holder du knappen Bluetooth® på rotasjonslaseren inne helt til symbolet for opprettelse av forbindelse med fjernkontroll/lasermottaker vises på displayet til rotasjonslaseren. Hold deretter knappene for X‑akse(16) og Y‑akse(15) på lasermottakeren inntrykt helt til tekstfeltet (e) til lasermottakeren viser P‑‑. Når forbindelsen er opprettet, vises dette på displayet til rotasjonslaseren. I tekstfeltet(e) til lasermottakeren vises POK. Hvis det ikke er mulig å opprette forbindelse mellom rotasjonslaseren og lasermottakeren, visesPNK i tekstfeltet(e) til lasermottakeren, og feilmeldingen om mislykket tilkobling vises på displayet til rotasjonslaseren. Se bruksanvisningen for beskrivelse av hvordan problemet løses. Retningsindikatorer Posisjonen til laserstrålen i mottaksfeltet(1) vises: – på displayet(5) på for- og baksiden av lasermottakeren via retningsindikatoren "Laserstråle under senterlinje"(f), retningsindikatoren "Lasertråle over senterlinje"(j) eller indikatoren for senterlinje(h), – eventuelt av den røde LED-retningsindikatoren "Lasertråle under senterlinje"(4), den blå LED- retningsindikatoren "Laserstråle over senterlinje"(2) og den grønne LED-en for senterlinje(3) på forsiden av lasermottakeren, – eventuelt med lydsignalet (tillegg). Den første gangen laserstrålen går gjennom mottaksfeltet(1) utløses alltid et kort lydsignal, og den røde LED-retningsindikatoren "Laserstråle under senterlinje"(4) og den blå LED-retningsindikatoren "Laserstråle over senterlinje"(2) lyser en kort stund (også når lydsignalet og/ eller LED-retningsindikatorer er slått av). Lasermottaker for lavt: Når laserstrålen går gjennom den øvre halvdelen av mottaksfeltet(1), vises retningsindikatoren "Laserstråle over midtlinje"(j) på displayet. Når LED-ene er slått på, lyser den blå LED- retningsindikatoren "Lasertråle over senterlinje"(2). Hvis lydsignalet er slått på, utløses et signal med langsom takt. Beveg lasermottakeren oppover i pilretningen. Når man nærmer seg senterlinjen, vises bare spissen på retningsindikatoren "Laserstråle over senterlinje"(j). Lasermottaker for høyt: Hvis laserstrålen går gjennom den nedre halvdelen av mottaksfeltet(1), vises retningsindikatoren "Laserstråle under senterlinje"(f) på displayet. Når LED-ene er slått på, lyser den røde LED- retningsindikatoren "Laserstråle under senterlinje"(4). Hvis lydsignalet er slått på, utløses et signal med rask takt. Beveg lasermottakeren nedover i pilretningen. Når man nærmer seg senterlinjen, vises bare spissen på retningsindikatoren "Laserstråle under senterlinje"(f). Lasermottaker i midten: Hvis laserstrålen går gjennom mottaksfeltet(1) på høyde med senterlinjen, vises indikatoren for senterlinje(h) på displayet. Når LED-ene er slått på, lyser den grønne LED-en for senterlinje(3). Hvis lydsignalet er slått på, utløses en kontinuerlig lyd. Lagringsfunksjon for siste mottak: Hvis lasermottakeren beveges slik at laserstrålen forlater mottaksfeltet(1) igjen, blinker den sist viste retningsindikatoren "Laserstråle over senterlinje"(j) eller retningsindikatoren "Laserstråle under senterlinje"(f) en kort stund. Denne visningen kan slås på eller av i innstillingsmenyen. Visning av relativ høyde (sebildeB) Hvis laserstrålen treffer mottaksfeltet(1), vises avstanden mellom laserstrålen og senterlinjen til lasermottakeren som absolutt verdi i tekstfeltet(e) på displayet. Måleenheten til høydevisningen kan endres i innstillingsmenyen ("mm" eller "in"). Displaybelysning Displayene(5) på for- og baksiden av lasermottakeren har displaybelysning. Displaybelysningen slås på: – når lasermottakeren slås på, – ved hvert knappetrykk, – når laserstrålen beveges over mottaksfeltet(1). Displaybelysningen slås automatisk av: – 30s etter hvert knappetrykk hvis ingen laserstråle når mottaksfeltet, – når det har gått 2min siden en knapp ble trykt, og hvis posisjonen til laserstrålen i mottaksfeltet ikke endres. Displaybelysningen kan slås av i innstillingsmenyen. Innstillingen av displaybelysningen lagres ikke når lasermottakeren slås av. Displaybelysningen er alltid på etter at lasermottakeren har blitt slått på. Innstillinger Velge innstilling i visningen for senterlinje Du kan angi hvilken nøyaktighet posisjonen til laserstrålen på mottaksfeltet(1) skal vises med som "i midten". Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)82 | Norsk Den gjeldende innstillingen av visningen for senterlinje vises i indikatoren for mottaksnøyaktighet(c). For å endre mottaksnøyaktigheten trykker du gjentatte ganger på knappen for innstilling av mottaksnøyaktighet(18) til den ønskede innstillingen vises på displayet. For hvert trykk på knappen for innstilling av mottaksnøyaktighet vises den gjeldende verdien for mottaksnøyaktighet en kort stund i tekstfeltet(e). Innstillingen av mottaksnøyaktigheten lagres når man slår av. Lydsignal for laserstråle Posisjonen til laserstrålen på mottaksfeltet (1) kan angis av et lydsignal. Du kan endre lydstyrken eller slå av lydsignalet. For å endre eller slå av lydsignalet trykker du på knappen for lydsignal(20) helt til ønsket lydstyrke vises på displayet. Ved lav lydstyrke har lydsignalvisningen(g) på displayet én strek, ved høy lydstyrke har den tre, og når lydsignalet er slått av, slukker den. Uavhengig av innstillingen av lydsignalet høres en kort lyd med lav lydstyrke som bekreftelse første gang laserstrålen treffer mottaksfeltet(1). Innstillingen av lydsignalet lagres når lasermottakeren slås av. Innstillingsmeny Åpne innstillingsmenyen: Trykk kort på knappen for X‑akse(16) og knappen for Y‑akse(15) samtidig. Endre innstilling i en undermeny: Trykk på knappen for X‑akse(16) eller knappen for Y‑akse(15) for å veksle mellom innstillingene. Den sist valgte innstillingen lagres automatisk når menyen lukkes. Bytte undermeny: Trykk kort på knappen for modus CenterFind(17) for å komme til den neste undermenyen. Avslutte innstillingsmenyen: Trykk på knappen for modusCenterFind(17), til innstillingsmenyen er avsluttet. Alternativt avsluttes innstillingsmenyen automatisk ca. 10s etter det siste knappetrykket. Disse undermenyene står til disposisjon: – Måleenhet i visningen for relativ høyde: Når måleenhetmenyen åpnes, vises den valgte måleenheten i tekstfeltet(e), og de tilgjengelige måleenhetene kan ses i visningen for måleenhet(d) over. – LED-retningsindikatorer (LED): Det er mulig å endre lysstyrken til de 3 LED-retningsindikatorene(2), (4) og (3) eller slå dem av. LED-ene lyser i den valgte innstillingen. – Displaybelysning (LIT): Displaybelysningen kan slås på (grønn LED lyser) eller slås av (rød LED lyser). – Lagringsfunksjon for siste mottak (MEM): Visningen av retningen som laserstrålen har forlatt mottaksfeltet i, kan slås på (grønn LED lyser) eller slås av (rød LED lyser). – Senterfunksjoner (CF/CL) (LR65G): Det kan velges mellom modusen CenterFind (CF) og modusen CenterLock (CL). Den gjeldende modusen vises i tekstfeltet(e). Med unntak av innstillingen av displaylysstyrken lagres alle innstillingene når lasermottakeren slås av. Funksjoner Modus CenterFind (se bildeC) I modusen CenterFind forsøker rotasjonslaseren automatisk å justere laserstrålen etter lasermottakerens senterlinje ved å bevege rotasjonshodet opp og ned. Laserstrålen kan når rotasjonslaseren er i horisontal stilling justeres i forhold til rotasjonslaserens X-akse, Y-aksen eller til begge aksene samtidig (se „Helningsregistrering med modusen CenterFind (se bildeD)“, Side83). Når rotasjonslaseren er i vertikal stilling, er bare justering i forhold til Y-aksen mulig. Starte modusen CenterFind:

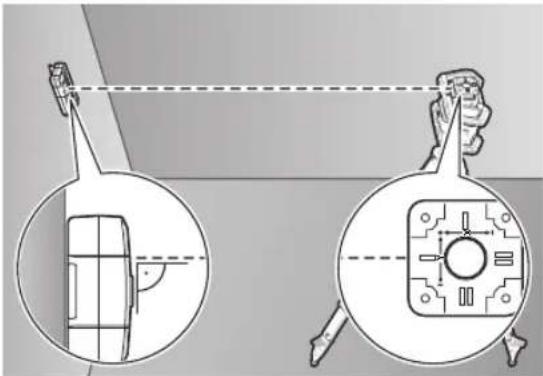

Sett rotasjonslaseren og lasermottakeren slik at lasermottakeren befinner seg i retning X-aksen eller Y-aksen til rotasjonslaseren. Juster lasermottakeren slik at den ønskede aksen står i høyre vinkel i forhold til mottaksfeltet(1). Hvis laserstrålen skal stilles inn på begge aksene, plasserer du en lasermottaker som er forbundet med rotasjonslaseren, i retning X- og i retning Y-aksen. Hver lasermottaker må befinne seg innenfor svingområdet til rotasjonslaseren på ± 8,5%. Slå på rotasjonslaseren i rotasjonsmodus. LR65G: I innstillingsmenyen må senterfunksjonen være stilt inn på modusen CenterFind (CF). Ved justering av rotasjonslaseren i forhold til to akser gjelder dette for begge lasermottakerne. For å Starte modusen CenterFind for X‑aksen trykker du enten lenge på modusknappen CenterFind(17), eller du trykker lenge samtidig på modusknappen CenterFind(17) og X‑akse-knappen(16). For å starte modusen CenterFind for Y-aksen trykker du lenge samtidig på modusknappen CenterFind(17) og Y- akse-knappen (15). Hvis laserstrålen skal stilles inn på begge aksene samtidig, må modusen CenterFind startes separat på hver av lasermottakerne. Etter start av modusen CenterFind beveger rotasjonshodet på rotasjonslaseren seg opp og ned. Under søket viser tekstfeltet (e) CFX (X‑aksen) eller CFY (Y‑aksen). 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsNorsk | 83 Hvis laserstrålen treffer mottaksfeltet(1) på høyde med senterlinjen til lasermottakeren, vises indikatoren for senterlinje (h) både i tekstfeltet (e) XOK (X‑akse) og YOK (Y‑akse). Verdien for helningen som er funnet, vises på rotasjonslaseren. Modusen CenterFind avsluttes automatisk. Avbryte modusen CenterFind: For å avbryte modusen CenterFind trykker du på modusknappen CenterFind(17) og holder den inntrykt. Problemløsning: Hvis ikke laserstrålen kunne finne senterlinjen til lasermottakeren innenfor svingområdet, vises ERR i tekstfeltet(e), og alle LED-retningsindikatorene lyser. Trykk på en tilfeldig knapp på rotasjonslaseren og en knapp på lasermottakeren for å lukke feilmeldingene. Plasser rotasjonslaseren og lasermottakeren på nytt, slik at lasermottakeren befinner seg innenfor svingområdet til rotasjonslaseren på ± 8,5%. Pass på at lasermottakeren er justert etter X‑aksen eller Y‑aksen, slik at laserstrålen kan gå vannrett gjennom mottaksfeltet(1). Start deretter modusen CenterFind på nytt. LR65G: Hvis begge aksene på rotasjonslaseren justeres etter en lasermottaker, må den samme senterfunksjonen være stilt inn på begge lasermottakerne. En kombinasjon av modus CenterFind og modusCenterLock er ikke mulig. Hvis modusen CenterLock allerede er innstilt på en akse og startes på den andre aksemodusenCenterFind, viser tekstfeltet (e) vekselvis ERR og CL. Still inn modusen CenterFind på begge lasermottakerne, og start funksjonen på nytt. Helningsregistrering med modusen CenterFind (se bildeD) Ved hjelp av modusen CenterFind er det mulig å måle helningen til en flate på maks. 8,5%. Du setter da rotasjonslaseren i horisontal stilling på et stativ i den ene enden av den hellende flaten. X‑ eller Y‑aksen til rotasjonslaseren må være stilt inn slik at den er på linje med helningen som skal måles. Slå på rotasjonslaseren, og la den nivelleres. Fest lasermottakeren med holderen på en nivellerstang(25). Sett nivellerstangen nær måleverktøyet (i den samme enden som den skrå flaten). Still inn høyden til lasermottakeren på nivellerstangen slik at rotasjonslaseren vises som sentrert ➊. Sett deretter nivellerstangen med lasermottakeren i den andre enden av den skrå flaten ➋. Pass på at posisjonen til lasermottakeren på nivellerstangen ikke endres. Start modusen CenterFind for aksen som er justert etter den skrå flaten. Etter at modusen CenterFind er avsluttet, vises helningen til flaten på rotasjonslaseren. Modus CenterLock (LR65G) I modusen CenterLock forsøker rotasjonslaseren automatisk å justere laserstrålen etter lasermottakerens senterlinje ved å bevege rotasjonshodet opp og ned. I motsetning til i modusen CenterFind kontrolleres posisjonen til lasermottakeren kontinuerlig, og helningen til rotasjonslaseren tilpasses automatisk. På displayet til rotasjonslaseren vises ingen helningsverdier. Justering er mulig for X‑ og Y‑aksen, både i horisontalstilling og i vertikalstilling av rotasjonslaseren. Starte modusen CenterLock:

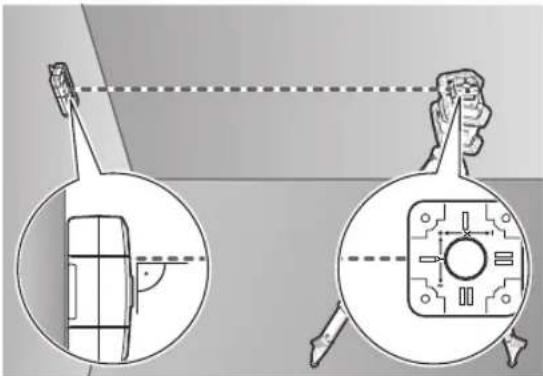

Sett rotasjonslaseren og lasermottakeren slik at lasermottakeren befinner seg i retning X-aksen eller Y-aksen til rotasjonslaseren. Juster lasermottakeren slik at den ønskede aksen står i høyre vinkel i forhold til mottaksfeltet(1). Hvis laserstrålen skal stilles inn på begge aksene, plasserer du en lasermottaker som er forbundet med rotasjonslaseren, i retning X- og i retning Y-aksen. Hver lasermottaker må befinne seg innenfor svingområdet til rotasjonslaseren på ± 8,5%. Slå på rotasjonslaseren i rotasjonsmodus. I innstillingsmenyen for lasermottakeren må senterfunksjonen være stilt inn på modusen CenterLock (CL). Ved justering av rotasjonslaseren i forhold til to akser gjelder dette for begge lasermottakerne. For å Starte modusen CenterLock for X‑aksen trykker du enten lenge på modusknappen CenterFind(17), eller du trykker lenge samtidig på modusknappen CenterFind(17) og X‑akse-knappen(16). For å starte modusen CenterLock for Y-aksen trykker du lenge samtidig på modusknappen CenterFind(17) og Y- akse-knappen (15). Hvis laserstrålen skal stilles inn på begge aksene samtidig, må modusen CenterLock startes separat på hver av lasermottakerne. Etter start av modusen CenterLock beveger rotasjonshodet på rotasjonslaseren seg opp og ned. Under søket viser tekstfeltet (e) CLX (X‑aksen) eller CLY (Y‑aksen). Hvis laserstrålen treffer mottaksfeltet(1) på høyde med senterlinjen til lasermottakeren, vises indikatoren for senterlinjen (h) i tekstfeltet (e) LOC. På rotasjonslaseren vises symbolet CenterLock på startskjermen for den tilsvarende aksen. Ved posisjonsendringer for lasermottakeren eller rotasjonslaseren tilpasses helningen på rotasjonslaseren automatisk. u Under arbeid i modusen CenterLock må du passe på at rotasjonslaseren og lasermottakeren ikke beveges Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)84 | Norsk utilsiktet. På grunn av den automatiske tilpassingen av helningen ved enhver posisjonsendring kan det oppstå feilmålinger. Avbryte modusen CenterLock: For å avbryte eller avslutte modusen CenterLock trykker du på modusknappen CenterFind(17) og holder den inntrykt. Hvis laserstrålen på dette tidspunktet er justert vellykket etter lasermottakerens senterlinje, beholdes den innstilte helningen på rotasjonslaseren også hvis modusen CenterLock avbrytes. Problemløsning: Hvis laserstrålen ikke kunne finne senterlinjen på lasermottakeren i løpet av 2min (enten ved start av modusen eller etter posisjonsendringer), viser tekstfeltet (e) ERR, og alle LED-retningsindikatorene lyser. Trykk på en tilfeldig knapp på rotasjonslaseren og en knapp på lasermottakeren for å lukke feilmeldingene. Plasser rotasjonslaseren og lasermottakeren på nytt, slik at lasermottakeren befinner seg innenfor svingområdet til rotasjonslaseren på ± 8,5%. Pass på at lasermottakeren er justert etter X‑aksen eller Y‑aksen, slik at laserstrålen kan gå vannrett gjennom mottaksfeltet(1). Start deretter modusen CenterLock på nytt. Hvis begge aksene på rotasjonslaseren justeres etter en lasermottaker, må den samme senterfunksjonen være stilt inn på begge lasermottakerne. En kombinasjon av modus CenterLock og modusCenterFind er ikke mulig. Hvis modusen CenterFind allerede er innstilt på en akse og startes på den andre aksemodusenCenterLock, viser tekstfeltet (e) vekselvis ERR og CF. Still inn modusen CenterLock på begge lasermottakerne, og start funksjonen på nytt. Stroboskopbeskyttelsesfiltre Lasermottakeren har elektroniske filtre for stroboskoplamper. Filtrene beskytter blant annet mot forstyrrelser fra varsellys på anleggsmaskiner. Arbeidshenvisninger Justering med libelle Ved hjelp av libellen(7) kan du stille inn lasermottakeren vertikalt (loddrett). En skjev lasermottaker fører til feilmålinger. Markere Med sentermerket(9) til høyre og venstre på lasermottakeren kan du markere posisjonen til laserstrålen når den går gjennom midten av mottaksfeltet(1). Pass på at du ved markering stiller lasermottakeren nøyaktig loddrett (ved vannrett laserstråle) eller vannrett (ved loddrett laserstråle), ellers forskyves markeringene i forhold til laserstrålen. Feste med holderen (sebildeE) Med holderen(23) kan du feste lasermottakeren både på en nivellerstang(25) (tilbehør) og feste den med andre hjelpemidler med en bredde på opptil 65mm. Skru fast holderen(23) med festeskruen(26) i festet(11) på baksiden av lasermottakeren. Løsne skruknappen(24) til holderen, skyv holderen for eksempel på nivellerstangen(25) og skru fast skruknappen(24) igjen. Ved hjelp av libellen(21) kan du stille inn holderen(23) og dermed lasermottakeren horisontalt. En skjev lasermottaker fører til feilmålinger. Referansen for senterlinje(22) på holderen er på samme høyde som sentermerket(9) og kan brukes til å markere laserstrålen. Feste med magnet (se bildeF) Hvis sikkert feste ikke er helt nødvendig, kan du feste lasermottakeren på ståldeler ved hjelp av magnetene(10). Utbedring av feil Tekstfelt (e) Problem Løsning PNK Oppretting av forbindelsen via Bluetooth® til rotasjonslaseren GRL600CHV eller GRL650CHVG mislyktes Trykk kort på av/på-knappenpå rotasjonslaseren for å lukke feilmeldingen. Start tilkoblingsprosessen på nytt. Hvis det ikke er mulig å opprette forbindelse, kontakter du Bosch s kundeservice. ERR Kalibrering av rotasjonslaseren GRL 600CHV eller GRL650CHVG mislyktes Les og følg driftsveiledningen for GRL600CHV eller GRL650CHVG. Modus CenterFind eller modus CenterLock mislyktes Trykk på en knapp for å lukke feilmeldingen. Kontroller plasseringen av rotasjonslaseren og lasermottakeren før funksjonen startes på nytt. LR65G: ERR og CL vekselvis Modusen CenterFind kan ikke startes fordi rotasjonslaseren allerede arbeider i modusen CenterLock. Still inn modusen CenterFind på begge lasermottakerne, og start funksjonen på nytt. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsSuomi | 85 Tekstfelt (e) Problem Løsning ERR og CF vekselvis Modusen CenterLock kan ikke startes fordi rotasjonslaseren allerede arbeider i modusen CenterFind. Still inn modusen CenterLock på begge lasermottakerne, og start funksjonen på nytt. Tilordning av funksjonene Funksjon mulig med LR 60 og GRL 600 CHV Rotasjonslaser med rød laserstråle (600−800nm) Ladenivåindikator for rotasjonslaseren ● – Retningsindikatorer for posisjonen til laserstrålen ● ● Indikator for relativ høyde ● ● Modus CenterFind

Funksjon mulig med LR 65G og GRL 650 CHVG Rotasjonslaser med grønn laserstråle (500−570nm) Ladenivåindikator for rotasjonslaseren ● – Retningsindikatorer for posisjonen til laserstrålen ● ● Indikator for relativ høyde ● ● Modus CenterFind
