BRUKSANVISNING LR 65 Professional BOSCH

Vedligeholdelse og service Vedligeholdelse og rengøring Hold altid lasermodtageren ren. Dyp ikke lasermodtageren i vand eller andre væsker. Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: [phone] E-Mail: [e-mail] Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Bortskaffelse Lasermodtager, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke lasermodtager og batterier ud sammen med husholdningsaffaldet! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald fra elek- trisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede lasermodtagere, og iht. det europæiske direktiv 2006/66/EF skal defekte eller op- brugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsSvensk | 71 Svensk Säkerhetsanvisningar Samtliga anvisningar ska läsas och beaktas. Om mätverktyget inte används i enlighet med de föreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. FÖRVARA DESSA ANVISNINGAR FÖR FRAMTIDA BRUK. u Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls. u Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna. u Vid drift av mätinstrumentet hörs i vissa fall starka signaltoner. Håll därför mätinstrumentet på avstånd från öronen och från andra personer. Det starka ljudet kan skada hörseln. Placera inte magneten i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar. Magnetenskapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater. u Håll mätinstrumentet på avstånd från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Magneterna kan leda till irreversibla dataförluster. u Var försiktig! När mätinstrumentet används med Bluetooth® kan störningar förekomma hos andra apparater, flygplan och medicinska apparater (t.ex. pacemaker, hörapparater). Skador på människor och djur i omedelbar närhet kan inte heller uteslutas. Använd inte mätinstrumentet med Bluetooth® i närheten av medicinska apparater, bensinstationer, kemiska anläggningar, områden med explosionsrisk eller i sprängningsområden. Använd inte mätinstrumentet med Bluetooth® i flygplan. Undvik drift i direkt närhet till kroppen under en längre period. Varumärket Bluetooth® och logotyperna tillhör Bluetooth SIG, Inc. Alla användning av detta varumärke/logotyp från Robert Bosch Power Tools GmbH sker under licens. Produkt- och prestandabeskrivning Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Lasermottagaren är avsedd för snabb lokalisering av roterande laserstrålar med den våglängd som anges i Tekniska data. Lasermottagaren LR60 är dessutom avsedd för styrning av GRL600CHV via Bluetooth®, lasermottagaren LR65G för styrning av GRL650CHVG. Lasermottagaren är lämplig för inom- och utomhusbruk. Illustrerade komponenter Numreringen av de avbildade komponenterna refererar till framställningen av lasermottagaren på grafiksidan. (1) Mottagarområde för laserstråle (2) LED-riktningsindikering ”Laserstråle över mittlinje” (3) LED mittlinje (4) LED-riktningsindikering ”Laserstråle under mittlinje” (5) Display (fram- och baksida) (6) Högtalare (7) Vattenpasslibell (8) Krok (9) Mittmarkering (10) Magneter (11) Fäste för hållare (12) Serienummer (13) Batterifackets lock (14) Spärr av batterifackets lock (15) Knapp Y‑axel (16) Knapp X‑axel (17) Knapp läge CenterFind (18) Knapp Inställning mottagningsprecision (19) På-/av-knapp (20) Knapp Ljudsignal (21) Hållarens libell

(22) Referens mittlinje på hållaren

(24) Reglage för hållare

(26) Fästets infästningsskruv

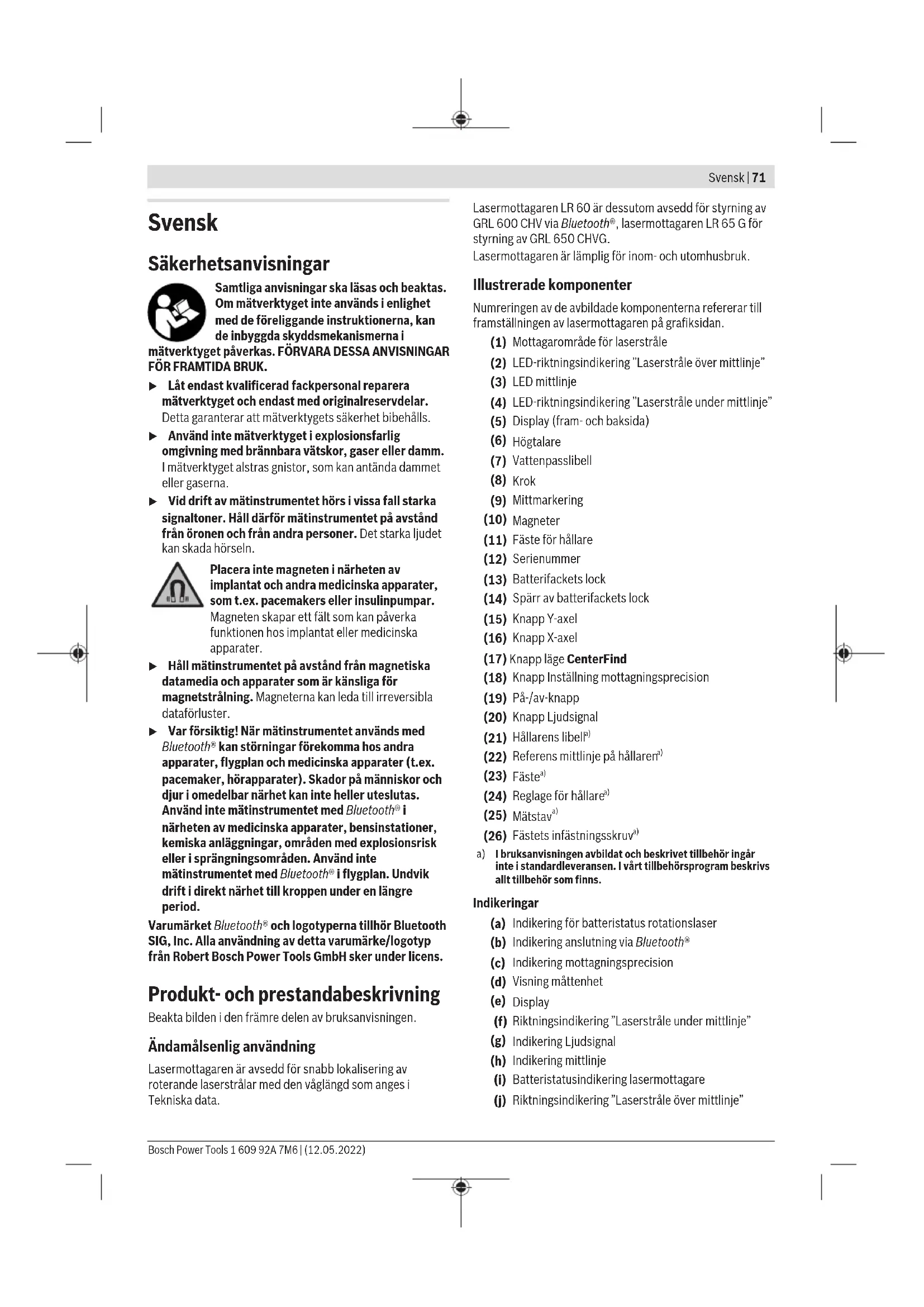

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Indikeringar (a) Indikering för batteristatus rotationslaser (b) Indikering anslutning via Bluetooth® (c) Indikering mottagningsprecision (d) Visning måttenhet (e) Display (f) Riktningsindikering ”Laserstråle under mittlinje” (g) Indikering Ljudsignal (h) Indikering mittlinje (i) Batteristatusindikering lasermottagare (j) Riktningsindikering ”Laserstråle över mittlinje” Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)72 | Svensk Tekniska data Lasermottagare LR 60 LR 65G Artikelnummer 3601K69P.. 3601K69T.. Mottagbar våglängd 600−800nm 500−570nm Arbetsområde max.

100m 100m – Driftsfrekvensområde 2402–2480MHz 2402–2480MHz – Sändningseffekt max. 6,3 mW 6,3 mW Batterier 2×1,5VLR6 (AA) 2×1,5VLR6 (AA) Drifttid ca. 50h 50h Vikt enligt EPTA‑Procedure01:2014 0,38kg 0,38kg Mått (längd× bredd× höjd) 175×79×33mm 175×79×33mm Skyddsklass IP67 IP67 A) Arbetsområdet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus). B) Beroende på avståndet mellan lasermottagare och rotationslaser samt rotationslaserns laserklass och lasertyp C) Mottagningsprecisionen kan reduceras till följd av ogynnsamma omgivningsvillkor (t.ex. direkt solljus). D) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande. E) Vid Bluetooth®-lågenergienheter är kanske ingen anslutning möjlig beroende på modell och operativsystem. Bluetooth®-enheter måste ha stöd för SPP-profilen. F) Räckvidden kan variera kraftigt beroende på yttre omständigheter, bland annat vilken mottagare som används. Inne i slutna rum och genom metallbarriärer (t.ex. väggar, hyllor, resväskor etc.) kan Bluetooth®-räckvidden vara betydligt mindre. För entydig identifiering av aktuell lasermottagare se serienumret (12) på typskylten. Montering Sätta in/byta batterier För lasermottagaren rekommenderar vi alkali-mangan- batterier. Vrid arreteringen(14) på batterifackets lock (t.ex. med ett mynt) till position . Fäll upp batterifackets lock(13) och sätt in batterierna. Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket. Stäng batterifackets lock(13) och vrid arreteringen(14) till position . 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsSvensk | 73 Batteristatusindikeringen(i) visar laddningsnivån för lasermottagarens batterier: Indikering Kapacitet 50−100% 5−50% 2−5% 0−2% Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare. u Ta ut batterierna ur lasermottagaren om den inte ska användas under en längre period. Batterierna kan korrodera och självurladdas vid långtidslagring i lasermottagaren. Indikering batteristatus rotationslaser Indikeringen för batteristatus(a) visar batteriets laddningsnivå i rotationslasern när den är påslagen och en Bluetooth®-anslutning har upprättats mellan lasermottagare och rotationslaser. Indikering Kapacitet 60−100% 30−60% 5−30% 0−5% Drift Driftstart u Skydda lasermottagaren mot väta och direkt solljus. u Utsätt inte lasermottagaren för extrema temperaturer eller temperaturväxlingar. Lämna den inte under en längre tid t. ex. i bilen. Om lasermottagaren varit utsatt för större temperaturväxlingar låt den balanseras innan du använder den. Vid extrem temperatur eller temperaturväxlingar kan lasermottagarens precision påverkas menligt. u Håll arbetsområdet fritt från hinder som kan reflektera eller förhindra laserstrålen. Täck över speglande och blanka ytor. Mät inte genom glasrutor eller liknande material. Mätresultatet kan bli felaktigt på grund av en reflekterad eller förhindrad laserstråle. Ställa upp lasermottagaren (sebildA) Placera lasermottagaren så att laserstrålen kan nå mottagarfältet(1). Rikta in den så att laserstrålen går tvärs genom mottagarfältet (som bilden visar). Vid rotationslaser med flera driftsätt, välj horisontell eller vertikal drift med högsta rotationshastighet. In- och urkoppling u En kraftig ljudsignal hörs vid påslagning av lasermottagaren. Håll därför lasermottagaren på avstånd från örat och andra personer. Det starka ljudet kan skada hörseln. För inkoppling av lasermottagaren, tryck på strömbrytaren (19). Alla displayindikeringar samt alla LED:er tänds kort och en ljudsignal hörs. För urkoppling av lasermottagaren, håll strömbrytaren(19) intryckt tills alla LED-lampor tänds kort och displayen slocknar. Alla inställningar utom inställningen för displaybelysningen sparas när lasermottagaren stängs av. Om ingen av lasermottagarens knappar trycks in på ca. 10min och ingen laserstråle når mottagarfältet på(1) 10min stängs lasermottagaren av automatiskt för att skona batterierna. Anslutning till rotationslasern Rotationslasern och medföljande lasermottagare är redan ansluten via Bluetooth® vid leverans. Om anslutningen kvarstår visas indikeringen anslutning via Bluetooth®(b) på lasermottagarens display. För att ansluta lasermottagaren på nytt eller för att ansluta ännu en lasermottagare till rotationslasern, håll knappen Bluetooth® intryckt på rotationslasern tills symbolen för anslutning till fjärrkontroll/lasermottagare visas på rotationslaserns display. Håll därefter knapparna X‑axel(16) och Y‑axel(15) intryckta på lasermottagaren tills displayen(e) visas på lasermottagaren P‑‑. Anslutningen bekräftas i rotationslaserns display. I lasermottagarens display(e) visas POK. Om ingen anslutning kan upprättas mellan rotationslaser och lasermottagare visas på lasermottagarens display(e) PNK och på rotationslaserns display visas felmeddelandet för misslyckad anslutning. För felavhjälpning, se bruksanvisningen för rotationslasern. Riktningsindikeringar Positionen för laserstrålen visas i mottagningsområdet(1): – i displayen(5) på lasermottagarens fram- och baksida genom riktningsindikeringen "Laserstråle under mittlinje"(f), riktningsindikeringen "Laserstråle över mittlinje"(j) resp. indikeringen "Mittlinje"(h) – alternativt via den röda LED-riktningsindikeringen "Laserstråle under mittlinje"(4), den blå LED- riktningsindikeringen "Laserstråle över mittlinje"(2) samt den gröna LED-mittlinjen(3) på framsidan av lasermottagaren, – som alternativ genom ljudsignal. När laserstrålen först går genom mottagarfältet(1) hörs alltid en kort ljudsignal och den röda LED- riktningsindikeringen "Laserstråle under mittlinje"(4) samt den blå riktningsindikeringen "Laserstråle över mittlinje"(2) tänds kort (även om ljudsignalen och/eller LED- riktningsindikeringarna har stängts av). Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)74 | Svensk Lasermottagaren för långt ner: om laserstrålen gör genom den övre hälften av mottagningsområdet(1) visas riktningsindikeringen "Laserstråle över mittlinje"(j) på displayen. När LED-lamporna är tända lyser den blå LED- riktningsindikeringen "Laserstråle över mittlinje"(2). Vid påslagen ljudsignal hörs en signal i långsam takt. Flytta lasermottagaren uppåt i pilens riktning. När mittlinjen närmar sig visas bara toppen av riktningsindikeringen "Laserstråle över mittlinje"(j). Lasermottagare för högt upp: om laserstrålen går genom den undre hälften av mottagningsområdet(1) visas riktningsindikeringen "Laserstråle under mittlinje"(f) på displayen. När LED-lamporna är tända lyser den röda LED- riktningsindikeringen "Laserstråle under mittlinje"(4). Vid påslagen ljudsignal hörs en signal i snabb takt. Flytta lasermottagaren neråt i pilens riktning. När mittlinjen närmar sig visas bara toppen av riktningsindikeringen "Laserstråle under mittlinje"(f). Lasermottagare i mitten: om laserstrålen går igenom mottagningsfältet(1) i höjd med mittlinjen visas indikeringen mittlinje(h) på displayen. När LED-lamporna är tända lyser den gröna LED- mittlinjen(3). Vid påslagen ljudsignal hörs en fast ton. Minnesfunktion för senaste mottagning: om lasermottagaren flyttas så att laserstrålen lämnar mottagningsområdet(1) igen blinkar senast visade riktningsindikering "Laserstråle över mittlinje"(j) resp. riktningsindikeringen "Laserstråle under mittlinje"(f). Denna indikering kan aktiveras och avaktiveras i inställningsmenyn. Indikering av relativ höjd (sebildB) Om laserstrålen går igenom mottagningsområdet(1) visas avståndet mellan laserstråle och lasermottagarens mittlinje i displayen(e) som absolut värde. Höjdindikeringens måttenhet kan ändras i inställningsmenyn ("mm" eller "in"). Displaybelysning Displayerna(5) på lasermottagarens fram- och baksida har en displaybelysning. Displaybelysningen tänds: – Vid påslagning av lasermottagaren – Vid varje knapptryck – När laserstrålen flyttas i mottagningsområdet(1). Displaybelysningen stängs av automatiskt: – 30sek efter varje knapptryck om ingen laserstråle når mottagningsområdet – Efter 2min om ingen knapp tryckts in och om laserstrålens position i mottagningsområdet inte ändras. Displaybelysningen kan stängas av i inställningsmenyn. Inställningen för displaybelysning sparas inte när lasermottagaren stängs av. Efter påslagning av lasermottagaren är displaybelysningen alltid tänd. Inställningar Välj inställning av symbolen mittlinje Du kan fastställa med vilken precision laserstrålen ska visas som "i mitten" i mottagningsområdet(1). Aktuell inställning för indikering av mittlinje visas i indikeringen mottagningsprecision(c). För att ändra mottagarprecisionen, tryck på knappen inställning mottagarprecision(18) tills önskad inställning visas på displayen. Vid varje tryck på knappen inställning mottagarprecision visas kort mottagarprecisionen i displayen(e). Inställningen av mottagarprecisionen sparas vid avstängning. Ljudsignal för indikering av laserstrålen Positionen för laserstrålen på mottagningsområdet (1) kan visas med en ljudsignal. Du kan ändra ljudstyrkan eller avaktivera ljudsignalen. För att ändra eller stänga av ljudsignalen trycker du på knappen Ljudsignal(20) tills önskad ljudstyrka visas på displayen. Vid låg ljudstyrka visas ljudsignal-indikeringen(g) på displayen med en stapel, vid stark ljudstyrka med 3 staplar, om ljudsignalen är avaktiverad slocknar den. Oberoende av inställningen för ljudsignalen hörs en kort ton med låg ljudstyrka när laserstrålen träffar mottagningsområdet(1) för första gången. Inställningen av ljudsignalen sparas vid avstängning av lasermottagaren. Inställningsmeny Öppna inställningsmenyn: tryck kort på knappen X‑axel(16) och knappen Y‑axel(15) samtidigt. Ändra inställningen inom en undermeny: tryck antingen på knappen X‑axel(16) eller knappen Y‑axel(15) för att växla mellan inställningarna. Senast valda inställning sparas när du lämnar menyn. Byta undermeny: tryck kort på knappen läge CenterFind(17) för att komma till nästa undermeny. Lämna inställningsmenyn: tryck på knappen läge CenterFind(17) tills inställningsmenyn har avslutats. Alternativt avslutas inställningsmenyn ca. 10sek efter senaste knapptryck. Följande undermenyer är tillgängliga: – Måttenhet för indikering av relativ höjd: när måttenhetsmenyn öppnas visas aktuell måttenhet i displayen(e) tillgängliga måttenheter visas i indikeringen måttenhet(d) upptill. – LED-riktningsindikeringar (LED): ljusstyrkan för de tre LED-riktningsindikeringarna(2), (4) samt (3) kan ändras, eller de kan stängas av. LED-lamporna lyser med vald inställning. – Displaybelysning (LIT): displaybelysningen kan aktiveras (grön LED-lampa lyser) eller avaktiveras (röd LED-lampa lyser). – Minnesfunktion för senaste mottagning (MEM): indikeringen av den riktning i vilken laserstrålen har 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsSvensk | 75 lämnat mottagningsfältet kan aktiveras (grön LED-lampa lyser) eller avaktiveras (röd LED-lampa lyser). – Centreringsfunktioner (CF/CL) (LR65G): du kan växla mellan läge CenterFind (CF) och läge CenterLock (CL). Aktuellt läge visas på displayen(e). Alla inställningar utom inställningen för displaybelysningen sparas när lasermottagaren stängs av. Funktioner Läge CenterFind (sebildC) I läge CenterFind försöker rotationslasern automatiskt att rikta laserstrålen mot lasermottagarens mittlinje genom en uppåt- och nedåtgående rörelse. När rotationslasern är i horisontellt läge kan laserstrålen riktas in i relation till rotationslaserns X-axel, Y-axel eller båda samtidigt (se „Lutningsberäkning med läge CenterFind (sebildD)“, Sidan75). När rotationslasern är i vertikalt läge kan den endast riktas in efter Y-axeln. Starta läget CenterFind:

Ställ upp rotationslasern och lasermottagaren så att lasermottagaren befinner sig i X-axelns eller Y-axelns riktning. Rikta in lasermottagaren så att önskad axel står i rät vinkel mot mottagarfältet(1). Om laserstrålen ska riktas in i båda axlar, placera en lasermottagare som är ansluten till rotationslasern i X-axelns och Y-axelns riktning. Varje lasermottagare måste befinna sig inom en svängradie på ±8,5% av rotationslasern. Slå på rotationslasern i rotationsläge. LR65G: i inställningsmenyn måste centreringsfunktionen vara ställd på läget CenterFind (CF). Vid inriktning på två axlar hos rotationslasern gäller det båda lasermottagare. För start av läget CenterFind för X‑axeln, tryck antingen länge på knappen läge CenterFind(17), eller länge på knappen läge CenterFind(17) tillsammans med knappen X‑axel(16). För att starta läget CenterFind för Y-axeln trycker du länge på knappen läge CenterFind(17) tillsammans med knappen Y‑axel(15). Om laserstrålen ska riktas in i båda axlar samtidigt måste läget CenterFind startas separat på varje lasermottagare. Efter start av läget CenterFind rör sig rotationshuvudet på rotationslasern upp och ner. Under sökningen visas i displayen(e) CFX (X‑axel) resp. CFY (Y‑axel). Om laserstrålen träffar mottagningsfältet(1) i höjd med lasermottagarens mittlinje visas indikeringen mittlinje(h) samt i displayen(e) XOK (X‑axel) resp. YOK (Y‑axel). På rotationslasern visas värdet för hittad lutning. Läget CenterFind avslutas automatiskt. Avbryta läget CenterFind: För att avbryta läget CenterFind trycker du på knappen läge CenterFind(17) och håller den intryckt. Felavhjälpning: Om laserstrålen inte kan hitta lasermottagarens mittlinje inom svängradien visas i displayen(e) ERR och alla LED- riktningsindikeringar lyser. Tryck på valfri knapp på rotationslasern och på lasermottagaren för att stänga felmeddelandena. Placera rotationslaser och lasermottagare på nytt så att lasermottagaren befinner sig inom svängradien på ±8,5% hos rotationslasern. Se till att lasermottagaren är riktad mot X-axeln resp. Y-axeln så att laserstrålen kan löpa vågrätt genom mottagningsfältet(1). Starta sedan om läget CenterFind. LR65G: om rotationslaserns båda axlar ska riktas in mot en lasermottagare måste samma centreringsfunktion vara inställd på båda lasermottagare. Det är inte möjligt att kombinera läge CenterFind och lägeCenterLock. Om läge CenterLock redan är inställt på en axel och lägeCenterFind startas på den andra axeln visas på displayen(e) omväxlande ERR och CL. Ställ in läge CenterFind på båda lasermottagare och starta om funktionen. Lutningsberäkning med läge CenterFind (sebildD) Med hjälp av läge CenterFind kan lutningen för en yta på upp till 8,5% mätas. Ställ rotationslasern i en ände av den lutande ytan, i horisontellt läge på ett stativ. Rotationslaserns X‑ resp. Y-axel måste vara inriktad i en linje med den lutning som ska beräknas. Slå på rotationslasern och låt den självnivellera. Fäst lasermottagaren med hållaren på en mätstav(25). Sätt mätstaven nära mätinstrumentet (i samma ände av den lutande ytan). Rikta in lasermottagaren på mätstaven i höjden så att laserstrålen på rotationslasern syns i mitten ➊. Sätt därefter mätstaven med lasermottagaren i den andra änden av lutningen på ➋. Se till att lasermottagarens position på mätstaven förblir oförändrad. Starta läget CenterFind för den axel som är riktad mot den lutande ytan. När läget CenterFind har avslutats visas ytans lutning på rotationslasern. Läge CenterLock (LR65G) I läge CenterLock försöker rotationslasern automatiskt att rikta laserstrålen mot lasermottagarens mittlinje genom en uppåt- och nedåtgående rörelse. Till skillnad från läge CenterFind kontrollera lasermottagarens position kontinuerligt och rotationslaserns lutning anpassas automatiskt. Ingen lutning visas i rotationslaserns display. Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)76 | Svensk Inriktning kan göras för X- och Y-axel, samt vid horisontellt och vertikalt läge hos rotationslasern. Starta läget CenterLock:

Ställ upp rotationslasern och lasermottagaren så att lasermottagaren befinner sig i X-axelns eller Y-axelns riktning. Rikta in lasermottagaren så att önskad axel står i rät vinkel mot mottagarfältet(1). Om laserstrålen ska riktas in i båda axlar, placera en lasermottagare som är ansluten till rotationslasern i X-axelns och Y-axelns riktning. Varje lasermottagare måste befinna sig inom en svängradie på ±8,5% av rotationslasern. Slå på rotationslasern i rotationsläge. I lasermottagarens inställningsmeny måste centreringsfunktionen vara inställt med läge CenterLock (CL). Vid inriktning på två axlar hos rotationslasern gäller det båda lasermottagare. För start av läget CenterLock för X‑axeln, tryck antingen länge på knappen läge CenterFind(17), eller länge på knappen läge CenterFind(17) tillsammans med knappen X‑axel(16). För att starta läget CenterLock för Y-axeln trycker du länge på knappen läge CenterFind(17) tillsammans med knappen Y‑axel(15). Om laserstrålen ska riktas in i båda axlar samtidigt måste läget CenterLock startas separat på varje lasermottagare. Efter start av läget CenterLock rör sig rotationshuvudet på rotationslasern upp och ner. Under sökningen visas i displayen(e) CLX (X‑axel) resp. CLY (Y‑axel). Om laserstrålen träffar mottagningsfältet(1) i höjd med lasermottagarens mittlinje visas indikeringen mittlinje(h) samt i displayen(e) LOC. På rotationslasern visas symbolen CenterLock på startskärmen för motsvarande axel. Vid positionsändringar hos lasermottagaren eller rotationslasern anpassas lutningen på rotationslasern automatiskt. u Vid arbete i läget CenterLock, se noga till att rotationslasern och lasermottagaren inte flyttas oavsiktligt. Eftersom lutningen anpassas automatiskt vid varje positionsändring kan i detta fall felaktiga resultat uppstå. Avbryta läget CenterLock: För att avbryta eller avsluta läget CenterLock, tryck på knappen läge CenterFind(17) och håll den intryckt. Om laserstrålen var inriktad på lasermottagarens mittlinje vid denna tidpunkt förblir inställd lutning hos rotationslasern även om läget CenterLock avbryts. Felavhjälpning: Om laserstrålen inte kunde hitta lasermottagarens mittlinje inom 2minuter (oberoende av om läget startats eller vid positionsändringar), visas på displayen(e) ERR och alla LED-riktningsindikeringar lyser. Tryck på valfri knapp på rotationslasern och på lasermottagaren för att stänga felmeddelandena. Placera rotationslaser och lasermottagare på nytt så att lasermottagaren befinner sig inom svängradien på ±8,5% hos rotationslasern. Se till att lasermottagaren är riktad mot X-axeln resp. Y-axeln så att laserstrålen kan löpa vågrätt genom mottagningsfältet(1). Starta sedan om läget CenterLock. Om rotationslaserns båda axlar ska riktas in mot en lasermottagare måste samma centreringsfunktion vara inställd på båda lasermottagare. Det är inte möjligt att kombinera läge CenterLock och lägeCenterFind. Om läge CenterFind redan är inställt på en axel och lägeCenterLock startas på den andra axeln visas på displayen(e) omväxlande ERR och CF. Ställ in läge CenterLock på båda lasermottagare och starta om funktionen. Stroboskopskyddsfilter Lasermottagaren har ett elektroniskt filter för stroboskopljus. Filtret skyddar t.ex. mot störningar på grund av blinkande ljus från byggmaskiner. Arbetsanvisningar Uppriktning av vattenpasslibellen Med hjälp av libellen(7) kan du rikta in lasermottagaren lodrätt. En snett placerad lasermottagare leder till felaktiga mätresultat. Markera På mittmarkeringen(9) till höger och vänster på lasermottagaren kan du markera laserstrålens position när den löper genom mitten av mottagarområdet(1). Se till att lasermottagaren vid markering riktas in exakt lodrätt (vid vågrät laserstråle) eller vågrätt (vid lodrät laserstråle), i annat fall förskjuts markeringarna i relation till laserstrålen. Fästa med hållaren (sebildE) Du kan sätta fast lasermottagaren med hjälp av hållaren(23) på en mätstav(25) (tillbehör) eller på andra hjälpmedel med en bredd på upp till 65mm. Skruva fast hållaren(23) med fästskruven(26) i fästet(11) på baksidan av lasermottagaren. Lossa reglaget(24) på hållaren, skjut hållaren t.ex. på mätstaven(25) och dra åt reglaget(24) igen. 1 609 92A 7M6 | (12.05.2022) Bosch Power ToolsSvensk | 77 Med hjälp av libellen(21) kan du rikta in hållaren(23), och därmed lasermottagaren, vågrätt. En snett placerad lasermottagare leder till felaktiga mätresultat. Referensen mittlinje(22) på hållaren befinner sig på samma höjd som mittmarkeringen(9) och kan användas för att markera laserstrålen. Fästa med magnet (se bild F) Om ett säkert fäste inte är absolut nödvändigt kan du sätta lasermottagaren på stålytor med magneter(10). Åtgärda störningar Display (e) Problem Åtgärd PNK Upprättning av anslutning via Bluetooth® till rotationslaser GRL600CHV resp. GRL650CHVG misslyckades Tryck kort på rotationslasernsströmbrytare för att stänga felmeddelandet. Försök ansluta på nytt. Om anslutningen inte kan upprättas, vänd dig till Bosch kundtjänst. ERR Kalibrering av rotationslasern GRL600CHV resp. GRL650CHVG misslyckades Läs och följ bruksanvisningen för GRL600CHV resp. GRL650CHVG. Läge CenterFind resp. läge CenterLock misslyckades Tryck på valfri knapp för att stänga felmeddelandet. Kontrollera rotationslaserns och lasermottagarens position innan du startar om funktionen. LR65G: ERR och CL omväxlande Läge CenterFind kan inte startas eftersom rotationslasern redan arbetar i läge CenterLock. Ställ in läge CenterFind på båda lasermottagare och starta om funktionen. ERR och CF omväxlande Läge CenterLock kan inte startas eftersom rotationslasern redan arbetar i läge CenterFind. Ställ in läge CenterLock på båda lasermottagare och starta om funktionen. Funktioner Funktion möjlig med LR 60 och GRL 600 CHV Rotationslaser med röd laserstråle (600−800nm) Rotationslaserns laddningsstatus ● − Riktningsindikeringar för laserstrålens position ● ● Indikering Relativ höjd ● ● Läge CenterFind

Funktion möjlig med LR 65G och GRL 650 CHVG Rotationslaser med grön laserstråle (500−570nm) Rotationslaserns laddningsstatus ● − Riktningsindikeringar för laserstrålens position ● ● Indikering relativ höjd ● ● Läge CenterFind

Härmed försäkrar RobertBosch PowerToolsGmbH att denna typ av radioutrustning LR60/LR65G överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: no RobertBosch PowerToolsGmbH erklærer herved at radioutstyrstypen LR60/LR65G er i overensstemmelse med direktivet 2014/53/EU. Den fullstendige teksten i EU-samsvarserklæringen er tilgjengelig på følgende nettadresse:
