GPL 3 G Professional Professional - Laserwasserwaage BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Punktlaser-Nivelliergerät
Marke	Bosch
Modell	GPL 3 G Professional
Reichweite	30 m
Nivelliergenauigkeit (ohne unteren Punkt)	±0.35 mm/m
Nivelliergenauigkeit (unterer Punkt)	±0.7 mm/m
Selbstnivellierbereich	±4°
Nivellierzeit	< 4 s
Laserklasse	2
Lasertyp	500–540 nm, < 1 mW
Stromversorgung	2 Batterien 1,5 V LR6 (AA)
Betriebsdauer	8 h
Gewicht	0,35 kg
Abmessungen (L × B × H)	115 × 50 × 113 mm
Schutzart	IP 65
Stativanschluss	1/4"
Betriebstemperatur	-10 °C bis +45 °C
Lagertemperatur	-20 °C bis +70 °C
Hauptfunktionen	Projektion von horizontalen, vertikalen und Lot-Laserpunkten; automatische Nivellierung; automatische Abschaltung nach 60 min
Magnethalter	Integrierter magnetischer Drehhalter
Mitgeliefertes Zubehör	Schutztasche, Warnhinweisaufkleber in mehreren Sprachen (Lasersichtbrille und Stativ optional)
Wartung und Reinigung	Mit einem weichen, feuchten Tuch reinigen; nicht eintauchen; den Laserausgangsbereich regelmäßig fusselfrei reinigen; in der Schutztasche aufbewahren
Sicherheitshinweise	Nicht direkt in den Laserstrahl blicken; nicht auf Personen oder Tiere richten; nur Original-Ersatzteile verwenden; Gerät während des Transports ausschalten
Kundendienst	Reparatur durch eine autorisierte Bosch-Kundendienststelle; Ersatzteile erhältlich unter www.bosch-pt.com

Häufig gestellte Fragen - GPL 3 G Professional Professional BOSCH

Was ist die maximale Reichweite des Bosch GPL 3 G Professional?

Die maximale Reichweite beträgt 30 Meter. Sie kann unter ungünstigen Bedingungen wie direkter Sonneneinstrahlung reduziert werden.

Wie überprüfe ich die horizontale Nivelliergenauigkeit?

Stellen Sie das Gerät auf ein Stativ in 5 m Entfernung zu einer Wand, markieren Sie den Laserpunkt, drehen Sie es um 180° und messen Sie den Abstand zwischen den Punkten. Der maximal zulässige Abweichung beträgt ±3,5 mm auf 10 m.

Was tun, wenn die Laserpunkte schnell blinken?

Dies zeigt an, dass sich das Gerät außerhalb seines Selbstnivellierbereichs von ±4° befindet. Stellen Sie es auf eine waagerechtere Fläche und warten Sie, bis es sich nivelliert (die Punkte leuchten durchgehend).

Wie lange hält die Batterielebensdauer?

Die Betriebsdauer beträgt ca. 8 Stunden mit Alkalibatterien. Bei schwachen Batterien nimmt die Helligkeit ab, dann blinken die Punkte 5 Mal pro Minute, bevor sie erlöschen.

Schaltet sich das Gerät automatisch aus?

Ja, es schaltet sich nach 60 Minuten Betrieb automatisch aus. Diese Funktion wird zurückgesetzt, wenn sich das Gerät außerhalb seines Selbstnivellierbereichs befindet.

Kann ich das Gerät im Freien verwenden?

Ja, es ist für den Innen- und Außeneinsatz geeignet. Beachten Sie, dass die Reichweite durch Sonnenlicht reduziert werden kann. Die Schutzart IP 65 schützt vor Staub und Spritzwasser.

Wie reinige ich das Lasernivelliergerät?

Reinigen Sie es mit einem weichen, feuchten Tuch ohne Reinigungsmittel oder Lösungsmittel. Tauchen Sie das Gerät niemals ein. Reinigen Sie den Laserausgangsbereich regelmäßig fusselfrei.

Was sind die wichtigen Sicherheitshinweise?

Blicken Sie niemals direkt in den Laserstrahl (Klasse 2). Richten Sie ihn nicht auf Personen oder Tiere. Schalten Sie das Gerät während des Transports aus, um die Pendelverriegelung zu aktivieren. Verwenden Sie nur Original-Ersatzteile.

Wie befestige ich das Gerät auf einer Metalloberfläche?

Verwenden Sie den integrierten magnetischen Drehhalter. Achten Sie darauf, Ihre Finger aufgrund der Magnetkraft nicht einzuklemmen. Grobjustierung vor dem Einschalten vornehmen.

Wo erhalte ich Ersatzteile oder lasse das Gerät reparieren?

Besuchen Sie www.bosch-pt.com für Ersatzteile und Explosionszeichnungen. Für Reparaturen wenden Sie sich an den Bosch-Kundendienst unter 09 70 82 12 26 (Frankreich). Geben Sie die 10-stellige Referenznummer auf dem Etikett an.

BEDIENUNGSANLEITUNG GPL 3 G Professional Professional BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es manual original

pt Manual original

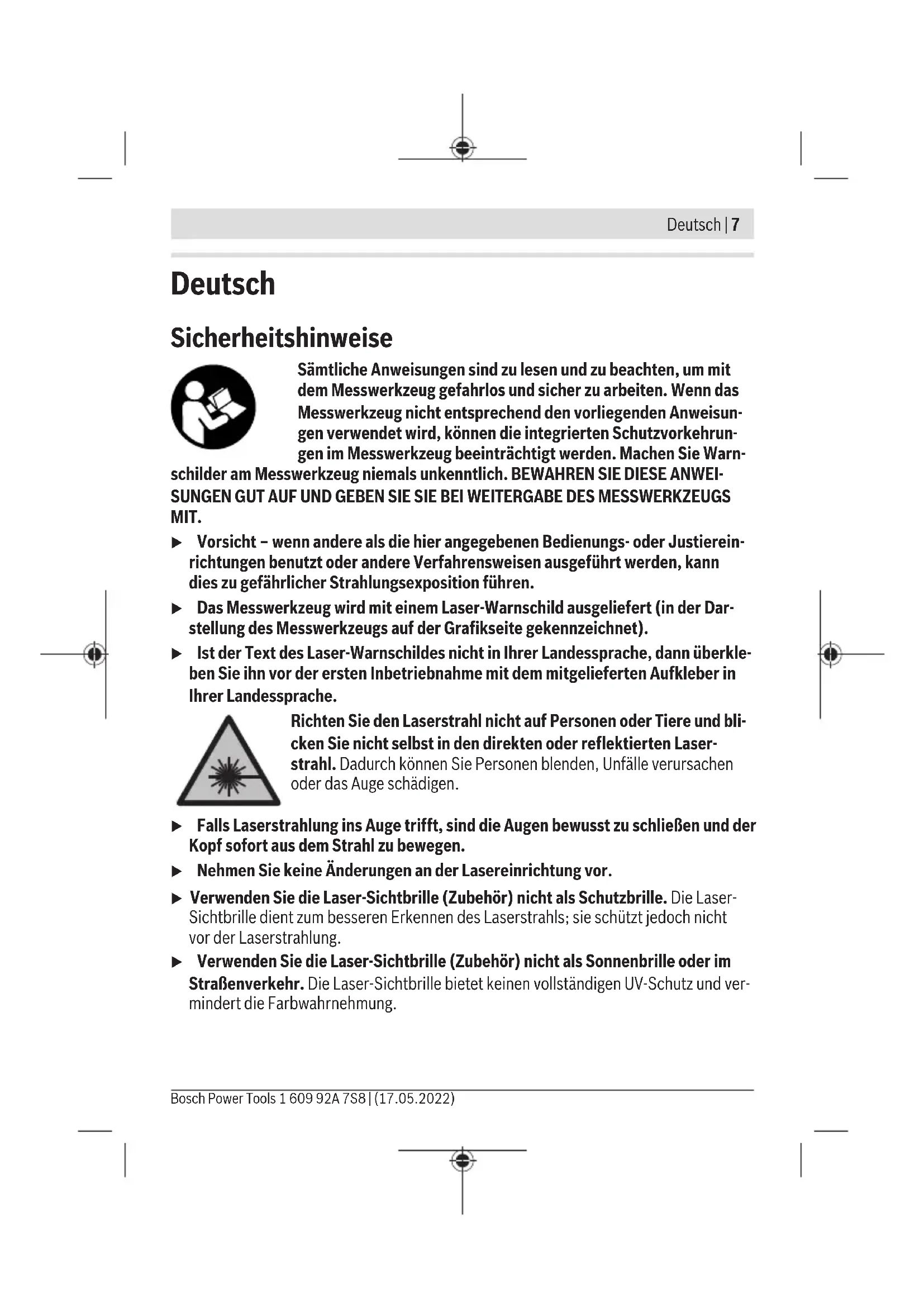

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI- SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).
- Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.

▶ Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
▶ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

8 | Deutsch

▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
▶ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt andere Personen oder sich selber blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Bringen Sie den Magnet nicht in die Nähe von Implantaten oder sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch den Magnet wird ein Feld erzeugt, das die Funktion von Implantaten oder medizinischen Geräten beeinträchtigen kann.

▶ Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete kann es zu irreversiblen Datenverlusten kommen.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten Ausrichtungen sowie Lotpunkten.

Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) Austrittsöffnung Laserstrahlung
(2) Ein-/Ausschalter
(3) magnetische Drehhalterung
(4) Stativaufnahme 1/4"
(5) Arretierung des Batteriefachdeckels
(6) Batteriefachdeckel
(7) Magnet

Deutsch | 9

(8) Laser-Warnschild
(9) Seriennummer
(10) Laser-Sichtbrille ^a)
(11) Stativ ^a)
(12) Schutztasche ^a)

a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Technische Daten

Punktlaser GPL 3 G
Punktlaser GPL 5 G
Sachnummer GPL 3 G	3 601 K66 N..
Sachnummer GPL 5 G	3 601 K66 P..
ArbeitsbereichA)	30 m
Nivelliergenauigkeit (außer Laserpunkt nach unten) B)C)	±0,35 mm/m
Nivelliergenauigkeit (Laserpunkt nach unten) B)C)	±0,7 mm/m
Selbstnivellierbereich ±4°
Nivellierzeit < 4 s
Betriebstemperatur -10 °C ... +45 °C
Lagertemperatur -20 °C ... +70 °C
max. Einsatzhöhe über Bezugshöhe 2000 m
relative Luftfeuchte max. 90 %
Verschmutzungsgrad entsprechend IEC 61010-1 2	D)
Laserklasse 2
Lasertyp 500–540 nm, < 1 mW
C_6	1
Divergenz 0,8 mrad (Vollwinkel)
Stativaufnahme 1/4"
Batterien 2 × 1,5 V LR6 (AA)
BetriebsdauerB)	8 h

10 | Deutsch

Punktlaser GPL 3 G

Punktlaser GPL 5 G

Gewicht entsprechend

EPTA-Procedure 01:2014

0,35 kg

Maße (Länge × Breite × Höhe) 115 × 50 × 113 mm

Schutzart IP 65

A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden.
B) bei 20-25°C
C) Die angegebenen Werte setzen normale bis günstige Umgebungsbedingungen (z.B. keine Vibration, kein Nebel, kein Rauch, keine direkte Sonneneinstrahlung) voraus. Nach starken Temperaturschwankungen kann es zu Genauigkeitsabweichungen kommen.
D) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (9) auf dem Typenschild.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Drehen Sie gegebenenfalls die magnetische Drehhalterung (3) zur Seite, sodass der Batteriefachdeckel (6) frei liegt.

Zum Öffnen des Batteriefachdeckels (6) drücken Sie die Arretierung (5) nach oben und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien ein.

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.

Setzen Sie den Batteriefachdeckel (6) wieder ein und drücken Sie ihn an der markierten Stelle über der Arretierung (5) fest.

Werden die Batterien schwach, wird die Helligkeit der Laserpunkte langsam verringert. Sind die Batterien fast leer, blinken die Laserpunkte 5× pro Minute.

Sind die Batterien leer, blinken die Laserpunkte noch einmal, bevor sich das Messwerkzeug ausschaltet.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

▶ Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren und führen Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durch (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 12). Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
- Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 12). - Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) in die Position ON. Das Messwerkzeug sendet sofort nach dem Einschalten Laserstrahlen aus den Austrittsöffnungen (1).

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) in Position OFF. Beim Ausschalten wird die Pendeleinheit verriegelt.

▶ Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden.

Bei Überschreiten der höchstzulässigen Betriebstemperatur von 45 °C erfolgt die Abschaltung zum Schutz der Laserdiode. Nach dem Abkühlen ist das Messwerkzeug wieder betriebsbereit und kann erneut eingeschaltet werden.

12 | Deutsch

Abschaltautomatik

Das Messwerkzeug schaltet sich nach 60 min Betriebsdauer automatisch ab.

Die Abschaltautomatik wird auf 60 min zurückgesetzt, wenn sich das eingeschaltete Messwerkzeug außerhalb des Selbstnivellierbereichs befindet (die Laserpunkte blinken dauerhaft).

Nivellierautomatik

Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ (11).

Für die Verwendung des unteren Laserpunktes drehen Sie das Messwerkzeug auf der magnetischen Drehhalterung (3) so, dass der Laserpunkt am Boden sichtbar ist.

Nach dem Einschalten gleicht die Nivellierautomatik Unebenheiten innerhalb des Selbst-nivellierbereiches von ±4^ automatisch aus. Die Nivellierung ist abgeschlossen, sobald die Laserpunkte dauerhaft leuchten und sich nicht mehr bewegen.

Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 4° von der Waagerechten abweicht, blinken die Laserpunkte dauerhaft in schnellem Takt.

Stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellierbereiches von ±4^ befindet, leuchten die Laserpunkte dauerhaft.

Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagerechten bzw. senkrechten Laserpunkte in Bezug auf Referenzpunkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden.

Genauigkeitsüberprüfung des Messwerkzeugs

Genauigkeitseinflüsse

Den größten Einfluss übt die Umgebungstemperatur aus. Besonders vom Boden nach oben verlaufende Temperaturunterschiede können den Laserstrahl ablenken.

Da die Temperaturschichtung in Bodennähe am größten ist, sollten Sie das Messwerkzeug ab einer Messstrecke von 20 m immer auf einem Stativ montieren. Stellen Sie das Messwerkzeug außerdem nach Möglichkeit in der Mitte der Arbeitsfläche auf.

Neben äußeren Einflüssen können auch gerätespezifische Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichungen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn die Nivelliergenauigkeit.

Sollte das Messwerkzeug bei einer der Prüfungen die maximale Abweichung überschreiten, dann lassen Sie es von einem Bosch-Kundendienst reparieren.

Waagerechte Nivelliergenauigkeit überprüfen

Für die Überprüfung benötigen Sie eine freie Messstrecke von 5 m auf festem Grund zwischen zwei Wänden A und B.

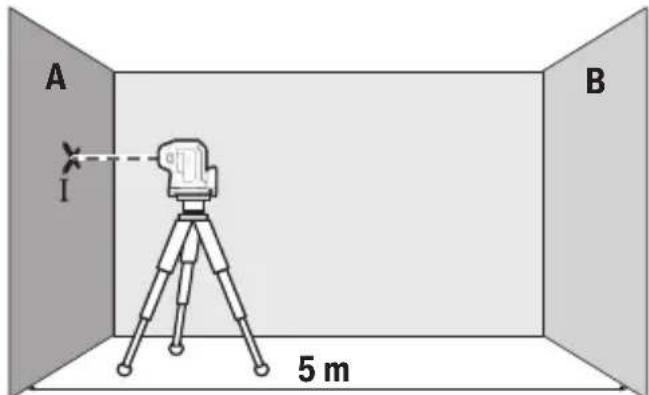

- Montieren Sie das Messwerkzeug nahe der Wand A auf einem Stativ oder stellen Sie es auf festen, ebenen Untergrund. Schalten Sie das Messwerkzeug ein.

- Richten Sie den waagerechten Laserstrahl, der parallel zur Längsachse des Messwerkzeugs verläuft, auf die nahe Wand A. Lassen Sie das Messwerkzeug einnivellieren. Markieren Sie die Mitte des Laserpunktes an der Wand (Punkt I).

A 180° I B II

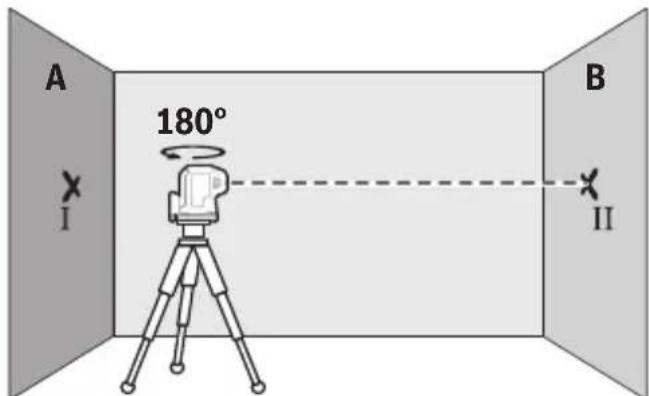

- Drehen Sie das Messwerkzeug um 180°, lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls an der gegenüberliegenden Wand B (Punkt II).

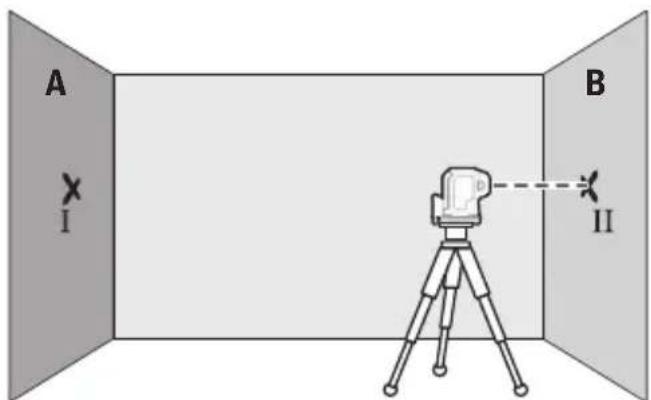

- Platzieren Sie das Messwerkzeug – ohne es zu drehen – nahe der Wand B, schalten Sie es ein und lassen Sie es einnivellieren.

14 | Deutsch

- Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe des Stativs oder gegebenenfalls durch Unterlegen), dass die Punktmitte des Laserstrahls genau den zuvor markierten Punkt II auf der Wand B trifft.

A III d I 180° B II

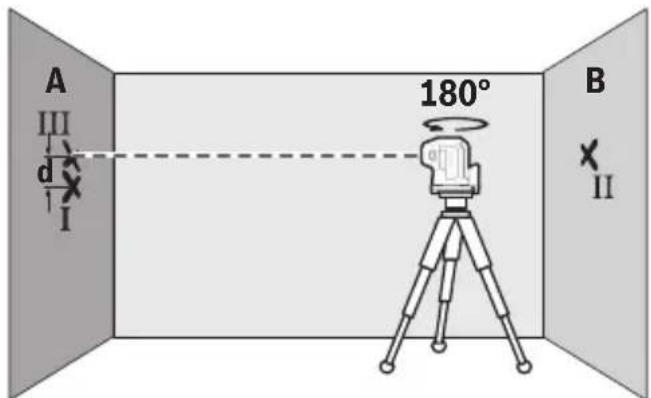

• Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls auf der Wand A (Punkt III). Achten Sie darauf, dass Punkt III möglichst senkrecht über bzw. unter Punkt I liegt.
• Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächliche Höhenabweichung des Messwerkzeugs entlang der Längsachse.

Auf der Messstrecke von 2 × 5 m = 10 m beträgt die maximal zulässige Abweichung:

10 m × ±0,35 mm/m = ±3,5 mm. Die Differenz d zwischen den Punkten I und III darf folglich höchstens 3,5 mm betragen.

GPL 5 G: Wiederholen Sie den Messvorgang für die beiden seitlichen Laserstrahlen, die entlang der Querachse des Messwerkzeugs verlaufen. Drehen Sie dazu das Messwerkzeug vor Beginn des Messvorgangs um 90° im bzw. gegen den Uhrzeigersinn.

Lotgenauigkeit überprüfen

Für die Überprüfung benötigen Sie eine freie Messstrecke auf festem Grund mit einem Abstand von ca. 2,5 m zwischen Boden und Decke.

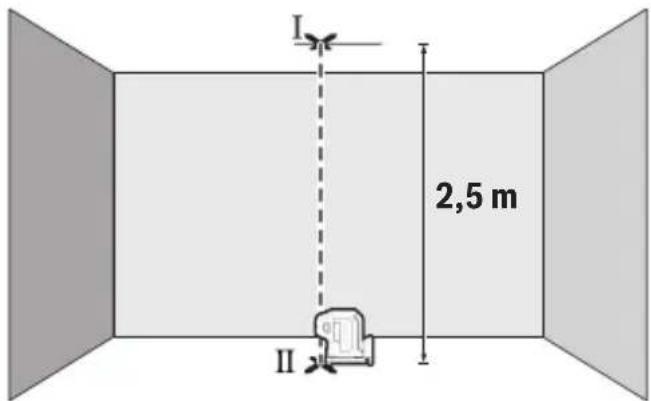

- Stellen Sie das Messwerkzeug auf den Boden. Schalten Sie das Messwerkzeug ein und drehen Sie es auf der magnetischen Drehhalterung (3) so, dass der untere Laserpunkt auf dem Boden sichtbar ist. Lassen Sie das Messwerkzeug einnivellieren.

I 2,5 m II

- Markieren Sie die Mitte des oberen Laserpunktes an der Decke (Punkt I). Markieren Sie außerdem die Mitte des unteren Laserpunktes auf dem Boden (Punkt II).

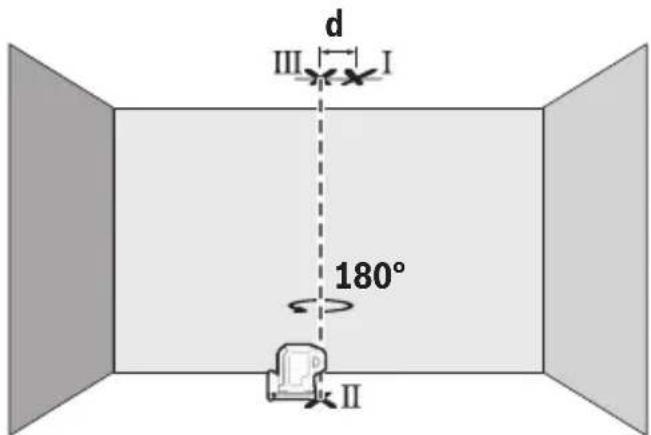

• Drehen Sie das Messwerkzeug um 180°. Positionieren Sie es so, dass die Mitte des unteren Laserpunktes auf dem bereits markierten Punkt II liegt. Lassen Sie das Messwerkzeug einnivellieren. Markieren Sie die Mitte des oberen Laserpunktes (Punkt III).
• Die Differenz d der beiden markierten Punkte I und III auf der Decke ergibt die tatsächliche Abweichung des Messwerkzeugs von der Senkrechten.

Die maximale zulässige Abweichung berechnen Sie wie folgt: doppelter Abstand zwischen Boden und Decke × 0,35 mm/m.

16 | Deutsch

Beispiel: Bei einem Abstand zwischen Boden und Decke von 2,5 m darf die maximale Abweichung

2 × 2,5 m × ± 0,35 mm/m = ± 1,75 mm betragen. Die Punkte I und III dürfen folglich höchstens 1,75 mm auseinander liegen.

Arbeitshinweise

▶ Verwenden Sie immer nur die Mitte des Laserpunktes zum Markieren. Die Größe des Laserpunktes ändert sich mit der Entfernung.

Arbeiten mit dem Stativ (Zubehör)

Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnahme (4) auf das Gewinde des Stativs (11) oder eines handelsüblichen Fotostativs. Schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest.

Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten.

Befestigen mit der magnetischen Drehhalterung (siehe Bilder A-B)

Mit der integrierten magnetischen Drehhalterung (3) können Sie das Messwerkzeug an magnetisierbaren Materialien befestigen.

▶ Halten Sie die Finger von der Rückseite der magnetischen Drehhalterung fern, wenn Sie die Drehhalterung an Oberflächen befestigen. Durch die starke Zugkraft der Magnete (7) können Ihre Finger eingeklemmt werden.

Richten Sie die magnetische Drehhalterung (3) grob aus, bevor Sie das Messwerkzeug einschalten.

Drehen Sie das Messwerkzeug auf der magnetischen Drehhalterung (3), um den unteren Laserpunkt sichtbar zu machen oder um mit dem waagerechten Laserpunkt Höhen zu übertragen. Lassen Sie das Messwerkzeug wieder auf der Drehhalterung einrasten, wenn Sie es ausschalten und transportieren (siehe Bild B).

Laser-Sichtbrille (Zubehör)

Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des Lasers für das Auge heller.

▶ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.

▶ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

Arbeitsbeispiele (siehe Bilder C–E)

Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs finden Sie auf den Grafikseiten.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln.

Lagern und transportieren Sie das Messwerkzeug nur in der Schutztasche (12).

Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche (12) ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)

18 | Deutsch

Weitere Serviceadressen finden Sie unter:

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

English

Safety Instructions

Beschermklasse IP 65

Automatische nivellering

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa možete pronaći na:
