| Typ produktu | Krížový línioveý laser |
| Model | AdvancedLevel 360 |
| Číslo výrobku | 3 603 F63 B.. |
| Rozmery (D × Š × V) | 117 × 80 × 126 mm |
| Hmotnosť (podľa EPTA 01:2014) | 0.52 kg |
| Zdroj napájania | 4 × 1,5 V LR6 (AA) alkalické mangánové batérie |
| Prevádzková doba (krížový režim) | Najmenej 4 h |
| Trieda lasera | Trieda 2 (IEC 60825-1:2014) |
| Línioveý laser – Vlnová dĺžka / Výkon | Zelená 500–540 nm, < 10 mW |
| Olovnica – Vlnová dĺžka / Výkon | Červená 630–650 nm, < 1 mW |
| Pracovný dosah (priemer) | Do pribl. 24 m |
| Presnosť nivelácie – Línioveý laser | ±0.4 mm/m |
| Presnosť nivelácie – Olovnica | ±1.0 mm/m |
| Rozsah samonivelácie | ±4° |
| Čas nivelácie | ≤ 4 s |
| Prevádzková teplota | −5 °C až +40 °C |
| Skladovacia teplota | −20 °C až +70 °C |
| Určené použitie | Vnútorné určovanie a kontrola vodorovných/zvislých línií a olovníc |
| Prevádzkové režimy | Krížový, krížový a olovnica, vodorovný (všetky s automatickou niveláciou alebo funkciou sklonu) |
| Údržba | Udržujte v čistote; utierajte vlhkou, mäkkou handričkou; nepoužívajte čistiace prostriedky ani rozpúšťadlá; pravidelne čistite oblasť výstupu lasera |
| Bezpečnostné pokyny | Laser triedy 2 – nepozerajte sa do lúča; magnety udržiavajte mimo kardiostimulátorov; nepoužívajte vo výbušnom prostredí |
| Náhradné diely / Servis | Dostupné na www.bosch-pt.com; uveďte 10-miestne číslo výrobku |
| Príslušenstvo | Statív (1/4" uchytenie), okuliare na pozorovanie lasera |
Často kladené otázky - AdvancedLevel 360 BOSCH
Otázky používateľov k AdvancedLevel 360 BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Laserová vodováha vo formáte PDF zadarmo! Nájdite svoj návod AdvancedLevel 360 - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. AdvancedLevel 360 značky BOSCH.
NÁVOD NA OBSLUHU AdvancedLevel 360 BOSCH
sk Pôvodný návod na použitie
Slovenčina ...... Stránka 132
Popis výrobku a výkonu
Bezpečnostné upozornenia
Aby bola zaistená bezpečná a spol'ahlivá práca s meracím prístrojom, prečítajte si a dodržiavajte všetky pokyny. Pokial'merací prístroj nebudete používať v súlade s týmito pokynmi, môžete nepriaznivo ovplyvnit integrované ochranné opatrenia v meracom prístroji. Nikdy nesmiete dopustit', aby boli výstražné štítky
na meracom prístroji nečitatel'né. TIETO POKYNY DOBRE USCHOVAJTE A POKIAL' BUDETE MERACÍ PRÍSTROJ ODOVZDÁVAŤ ŘALEJ, PRILOŽTE ICH.
▶ Pozor – keď sa používajú iné ovládacie alebo nastavovacie zariadenia, ako sú tu uvedené alebo iné postupy, môže to viest’ k nebezpečnej expozícii žiarením.
▶ Merací prístroj sa dodáva s výstražným štítkom lasera (označeným na vyobrazení meracieho prístroja na strane s obrázkami).
Ak text výstražného štítku lasera nie je v jazyku krajiny, kde sa prístroj používa, pred prvým uvedením do prevádzky ho prelepte dodanou nálepkou v jazyku vašej krajiny.

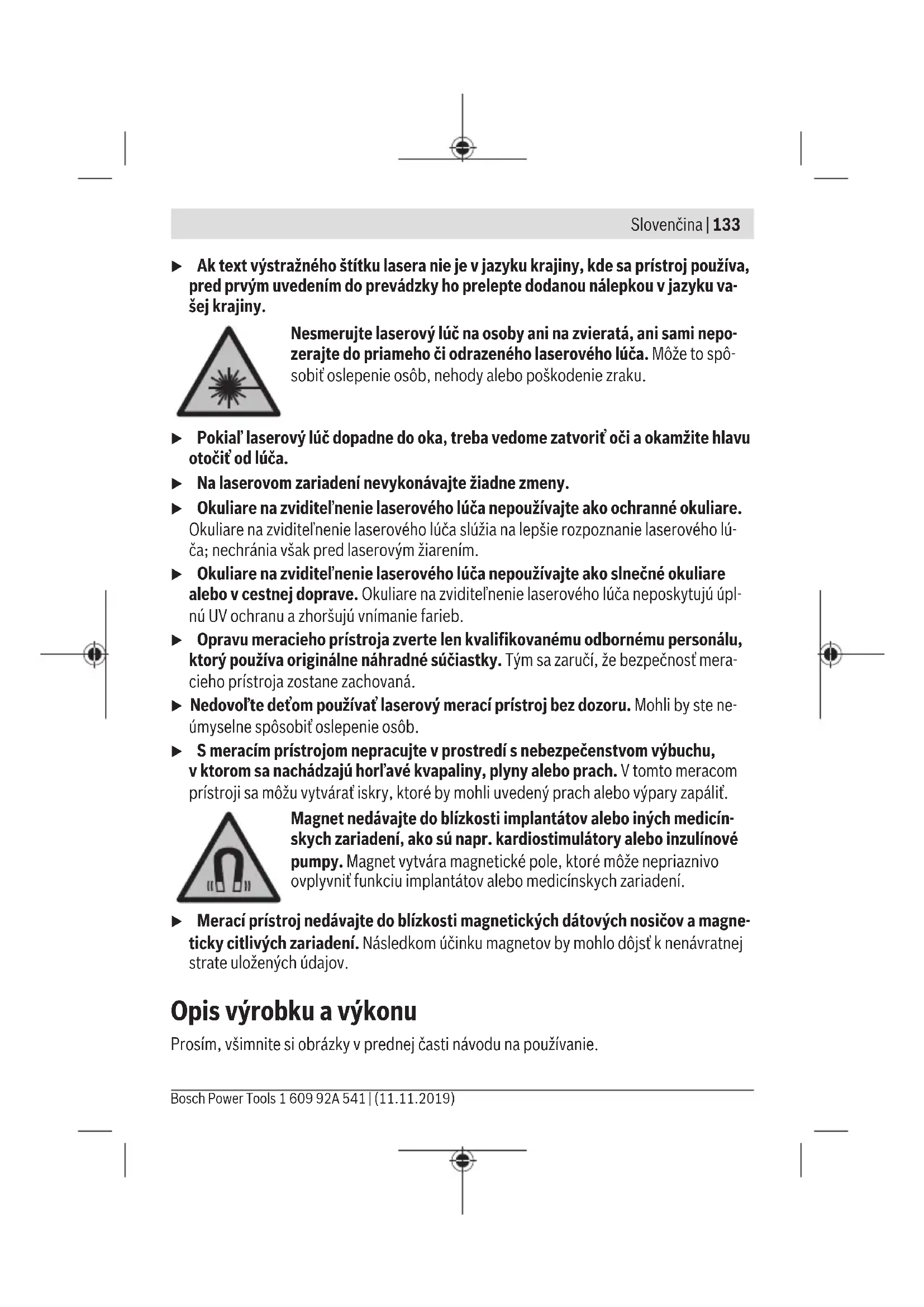

Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami nepo- zerajte do priameho či odrazeného laserového lúča. Môže to spô- sobit oslepenie osôb, nehody alebo poškodenie zraku.
▶ Pokial' laserový lúč dopadne do oka, treba vedome zatvorit' oči a okamžite hlavu otočit' od lúča.
▶ Na laserovom zariadení nevykonávajte žiadne zmeny.
▶ Okuliare na zviditel'nenie laserového lúča nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.
▶ Okuliare na zviditel'nenie laserového lúča nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.
Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnost' meracieho prístroja zostane zachovaná.
Nedovol'te det'om používať laserový merací prístroj bez dozoru. Mohli by ste neúmyselne spôsobit oslepenie osôb.
▶ S meracím prístrojom nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť.
Magnet nedávajte do blízkosti implantátov alebo iných medicínskych zariadení, ako sú napr. kardiostimulátory alebo inzulínové pumpy. Magnet vytvára magnetické pole, ktoré môže nepriaznivo ovplyvnit funkciu implantátov alebo medicínskych zariadení.
▶ Merací prístroj nedávajte do blízkosti magnetických dátových nosičov a magneticky citlivých zariadení. Následkom účinku magnetov by mohlo dôjst k nenávratnej strate uložených údajov.
Opis výrobku a výkonu
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
134 | Slovenčina
Používanie v súlade s určením
Merací prístroj je určený na určovanie a kontrolu vodorovných a zvislých čiar, ako aj kolmíc.
Tento merací prístroj je vhodný na používanie vo vnútorných priestoroch (v miestnostiach).
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.
(1) Tlačidlo pre režim lasera Mode
(2) Tlačidlo funkcie sklonu
(3) Stavová indikácia
(4) Vypínač
(5) Magnet (vnútri)
(6) Výstupný otvor laserového lúča
(7) Statív ^A)
(8) Okuliare na zviditel'nenie laserového lúča ^A)
(9) Uchytenie statívu 1/4"
(10) Aretácia veka priehradky na batérie
(11) Veko priehradky na batérie
(12) Výstražný štítok laserového prístroja
(13) Sériové číslo
A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Krížový laser AdvancedLevel 360 | |
| Vecné číslo | 3 603 F63 B.. |
| Pracovná oblast (priemer) do ccaA) | 24 m |
| Uhol otvorenia vertikálnej laserovej čiary 120° | |
| Presnost nivelácieB)C)D) | |
| – Laserové čiary ±0,4 mm/m | |
1 609 92A 541 | (11.11.2019) Bosch Power Tools
Slovenčina | 135
| – Päta kolmice ±1,0 mm/m | |
| Rozsah samonivelácie ±4° | |
| Doba nivelácie ≤ 4 s | |
| Prevádzková teplota -5 °C až +40 °C | |
| Skladovacia teplota -20 °C až +70 °C | |
| Max. výška použitia nad referenčnou výškou 2 000 m | |
| Max. relatívna vlhkost vzduchu 90 % | |
| Stupeň znečistenia podľaIEC 61010-1 | 2E) |
| Trieda lasera 2 | |
| Laserové čiary | |
| – Typ lasera 500–540 nm, < 10 mW | |
| – Farba laserového lúča zelená | |
| – C6 | 10 |
| – Divergencia 50 × 10 mrad (plný uhol) | |
| Päta kolmice | |
| – Typ lasera 630–650 nm, < 1 mW | |
| – Farba laserového lúča červená | |
| – C6 | 1 |
| – Divergencia 0,8 mrad (plný uhol) | |
| Uchytenie statívu 1/4" | |
| Batérie | 4 × 1,5 V LR6 (AA) |
| Doba prevádzky (pri režime krížových čiar) minimálne | 4 h |
| Hmotnosť podľaEPTA-Procedure 01:2014 | 0,52 kg |
136 | Slovenčina
Krížový laser AdvancedLevel 360
Rozmery (dlžka × šírka × výška) 117 × 80 × 126 mm
A) Pracovná oblast sa môže zredukovat nepriaznivými podmienkami okolia (napr. priame slnečné žiarenie).
B) pri 20-25°C
C) platí na dvoch priesečníkoch a príslušne protil'ahlých stranách
D) Uvedené hodnoty predpokladajú normálne až priaznivé podmienky okolia (napr. bez vibrácií, hmly, dymu, nepriameho slnečného žiarenia). Po silných teplotných výkyvoch môže dôjst k odchýlkam presnosti.
E) Vyskytuje sa len nevodivé znečistenie, pričom sa však príležitostne očakáva dočasná vodivost spôsobená kondenzáciou.
Na jednoznačnú identifikáciu vášho meracieho prístroja slúži sériové číslo (13) uvedené na typovom štítku.
Montáž
Vkladanie/výmena batérií
Na prevádzku meracieho prístroja sa odporúča používať alkalické mangánové batérie.
Na otvorenie priehradky na batérie (11) stlačte aretačný mechanizmus (10) a odoberte veko priehradky na batérie. Vložte batérie.
Dávajte pritom pozor na správnu polaritu podl'a vyobrazenia na vnútornej strane priehradky na batérie.
Ak sú batérie vybité, svieti stavová indikácia (3) načerveno a laserové lúče sa vypnú.
Merací prístroj vypnite a vymeňte batérie.
Vždy vymieňajte všetky batérie súčasne. Používajte len batérie od jedného výrobcu a s rovnakou kapacitou.
- Ak merací prístroj dlhší čas nepoužívate, batérie z neho vyberte. Batérie môžu pri dlhšom skladovaní v meracom prístroji korodovať a dochádza k ich samočinnému vybíjaniu.
Prevádzka
Uvedenie do prevádzky
▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.
▶ Merací prístroj nevystavujte extrémnym teplotám alebo teplotným výkyvom.
Nenechávajte ho napríklad dlhší čas ležať v automobile. V prípade väčších teplotných výkyvov nechajte merací prístroj pred uvedením do prevádzky zahriat. Pri extrémnych
teplotách alebo v prípade kolísania teplôt môže byť negatívne ovplyvnená presnosť meracieho prístroja.
Zabráňte silným nárazom alebo pádom meracieho prístroja. Pri poškodeniach meracieho prístroja môže dôjst k ovplyvneniu jeho presnosti. Pre kontrolu po silnom náraze alebo páde porovnajte laserové línie so známou vodorovnou alebo zvislou referenčnou líniou.
Ked'merací prístroj prepravujete, vypnite ho. Pri vypnutí sa výkyvná jednotka zablokuje, inak by sa mohla pri prudšom pohybe poškodit.
Zapínanie/vypínanie
Merací prístroj zapnete tak, že posuniete vypínač (4) do polohy „ON“. Merací prístroj okamžite po zapnutí vysiela laserové čiary z predného a horného výstupného otvoru (6).
▶ Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lúča, dokonca ani z väčšej vzdialenosti.
Merací prístroj vypnete tak, že posuniete vypínač (4) do polohy OFF. Pri vypnutí sa výkyvná jednotka zablokuje.
Zapnutý merací prístroj nenechávajte bez dozoru a po použití ho vždy vypnite. Laserový lúč by mohol oslepiť iné osoby.
Druhy prevádzky
Tento merací prístroj umožňuje používať viacero druhov prevádzky, medzi ktorými môžete kedykol'vek prepínať:
– Režim krížových čiar (pozri obrázok A): vytvára vodorovnú laserovú rovinu (360° rotujúca laserová čiara) a zvislú laserovú čiaru smerom dopredu,
- Režim krížových čiar a režim s pätou kolmice (pozri obrázok B): vytvára vodorovnú laserovú rovinu (360° rotujúca laserová čiara), dve zvislé, pravouhlé laserové čiary a pätu kolmice smerom dole,
– Horizontálny režim (pozri obrázok C): vytvára vodorovnú laserovú rovinu (360° rotujúca laserová čiara).
Po zapnutí sa merací prístroj nachádza v režime krížových čiar s nivelačnou automatikou. Na prepnutie pracovného režimu stlačte tlačidlo pre laserový pracovný režim Mode (1). Všetky pracovné režimy sú možné s nivelačnou automatikou aj s funkciou sklonu.
138 | Slovenčina
Nivelačná automatika
Práca s nivelačnou automatikou (pozri obrázky E-G)
Pri práci s nivelačnou automatikou nesmie stavová indikácia (3) svietit. V prípade potreby stlačením tlačidla funkcie sklonu (2) opät zapnite nivelačnú automatiku, także stavová indikácia zhasne.
Merací prístroj postavte na vodorovný, pevný podklad alebo ho upevnite na statív (7).
Nivelačná automatika automaticky vyrovná nerovnosti v rámci samonivelačného rozsahu ±4°. Nivelácia je ukončená, keď sa už laserové línie nepohybujú.
Ak nie je možná automatická nivelácia, napr. plocha na postavenie meracieho prístroja má odchýlku od horizontály viac ako 4°, laserové lúče začnú blikat.
V takomto prípade postavte merací prístroj vodorovne a počkajte na samoniveláciu.
Hned' ako sa merací prístroj nachádza v rámci samonivelačného rozsahu ±4°, laserové lúče svietia neprerušovane.
Mimo samonivelačného rozsahu ±4° nie je práca s nivelačnou automatikou možná, pretože inak nie je zaručená presnosť nivelácie laserových lúčov ani pravý uhol medzi laserovými lúčmi.
Pri otrasoch a zmenách polohy počas prevádzky sa merací prístroj znova vyniveluje. Po novej nivelácii skontrolujte polohu vodorovnej, príp. zvislej laserovej línie so zretel'om na referenčné body, aby sa zabránilo chybám presunutím meracieho prístroja.
Práca s funkciou sklonu (pozri obrázok H)
Pre prácu s funkciou sklonu stlačte tlačidlo funkcie sklonu (2). Pri funkcii sklonu svieti stavová indikácia (3) nazeleno.
Pri práci s funkciou sklonu je nivelačná automatika vypnutá. Merací prístroj môžete držat volne v ruke alebo postaviť na podklad so sklonom. Laserové lúče sa už nenivelujú a už nemusia navzájom prebiehať v pravom uhle.
Pracovné pokyny
▶ Na označovanie použite vždy len stred laserového bodu, resp. laserovej čiary.
Vel'kosť laserového bodu, resp. šírka laserovej čiary sa mení podľa vzdialenosti.
Práca so statívom (príslušenstvo)
Statív poskytuje stabilnú a výškovo nastavitelnú meraciu podložku. Nasad'te merací prístroj so 1/4" upínaním statívu (9) na závit statívu (7) alebo bežné fotostatívu. Priskrutkujte merací prístroj skrutkou na presné nastavenie statívu.
Ešte predtým, ako zapnete merací prístroj, statív zhruba vyrovnajte.
Okuliare na zviditel'nenie laserového lúča (príslušenstvo)
Laserové okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vd'aka tomu sa stáva svetlo lasera pre oko svetlejším.
▶ Okuliare na zviditel'nenie laserového lúča nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.
▶ Okuliare na zviditel'nenie laserového lúča nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.
Príklady práce (pozri obrázky E-H)
Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách. Merací prístroj postavte vždy v blízkosti plochy alebo hrany, ktorá sa má skontrolovať a pred začatím merania ho nechajte, aby sa niveloval.
Odmerajte vzdialenosti medzi laserovým lúčom a nejakou plochou alebo hranou vždy na dvoch miestach, ktoré sú od seba podl’a možnosti čo najviac vzdialené.
Údržba a servis
Údržba a čistenie
Udržiavajte svoj merací prístroj vždy v čistote.
Neponárajte merací prístroj do vody ani do iných kvapalín.
Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá.
Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny.
Zákaznícka služba a poradenstvo ohl'adom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
140 | Magyar
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Likvidácia
Výrobok, príslušenstvo a obal treba odovzdať na recykláciu v súlade s ochranou životného prostredia.
Meracie prístroje a batérie neodhadzujte do domového odpadu!
Len pre krajiny EÚ:
Podl'a európskej smernice 2012/19/EÚ sa už nepoužitel'né elektrické meracie prístroje a podl'a európskej smernice 2006/66/ES sa poškodené alebo vybité akumulátory/batérie musia zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia.
