| Produkttype | Krysslinjelasernivå |
| Modell | AdvancedLevel 360 |
| Artikkelnummer | 3 603 F63 B.. |
| Mål (L × B × H) | 117 × 80 × 126 mm |
| Vekt (iht. EPTA 01:2014) | 0,52 kg |
| Strømkilde | 4 × 1,5 V LR6 (AA) alkaliske manganbatterier |
| Driftstid (krysslinjemodus) | Minst 4 timer |
| Laserklasse | Klasse 2 (IEC 60825-1:2014) |
| Laselinjer – Bølgelengde / Effekt | Grønn 500–540 nm, < 10 mW |
| Loddepunkt – Bølgelengde / Effekt | Rød 630–650 nm, < 1 mW |
| Arbeidsområde (diameter) | Opptil ca. 24 m |
| Nivelleringsnøyaktighet – Laselinjer | ±0,4 mm/m |
| Nivelleringsnøyaktighet – Loddepunkt | ±1,0 mm/m |
| Selvnivelleringsområde | ±4° |
| Nivelleringstid | ≤ 4 s |
| Driftstemperatur | −5 °C til +40 °C |
| Lagringstemperatur | −20 °C til +70 °C |
| Tiltenkt bruk | Innendørs bestemmelse og kontroll av horisontale/vertikale linjer og loddepunkter |
| Driftsmodi | Krysslinje, krysslinje og loddepunkt, horisontal (alle med automatisk nivellering eller helningsfunksjon) |
| Vedlikehold | Hold rent; tørk med fuktig, myk klut; ingen rengjøringsmidler eller løsemidler; rengjør laserutløpsområdet regelmessig |
| Sikkerhetsmerknader | Klasse 2-laser – ikke stirr inn i strålen; hold magneter unna pacemakere; ikke bruk i eksplosive atmosfærer |
| Reservedeler / Service | Tilgjengelig på www.bosch-pt.com; oppgi 10-sifret artikkelnummer |
| Tilbehør | Stativ (1/4" feste), vernebriller for laser |
Ofte stilte spørsmål - AdvancedLevel 360 BOSCH
Brukerspørsmål om AdvancedLevel 360 BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Laser nivå i PDF-format gratis! Finn veiledningen din AdvancedLevel 360 - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. AdvancedLevel 360 av merket BOSCH.
BRUKSANVISNING AdvancedLevel 360 BOSCH
Produkt- og ydelsesbeskrivelse
Vedligeholdelse og service
Vedligeholdelse og rengøring
Kundeservice og anvendelsesrådgivning
Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende anvisningene, kan de integrerte beskyttelsesinnretningene bli skadet. Varselskilt på måleverktøyet må alltid være synlige og lesbare. OPPBEVAR
DISSE ANVISNINGENE PÅ ET TRYGT STED, OG LA DEM F∅LGE MED HVIS MÅLEVERKT∅YET SKAL BRUKES AV ANDRE.
▶ Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, eller andre prosedyrer, kan det oppstå farlig strålingseksponering.
Måleverktøyet leveres med et laser-varselskilt (markert på bildet av måleverktøyet på illustrasjonssiden).
Hvis teksten på laser-advarselsskiltet ikke er på ditt språk, må du lime en etikett på ditt språk over dette skiltet før du tar produktet i bruk.
Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader.
▶ Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen.
Det må ikke gjøres endringer på laserutstyret.
▶ Bruk ikke laserbrillene som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men den beskytter ikke mot laserstråling.
▶ Bruk ikke laserbrillene som solbriller eller i veitrafikk. Laserbrillene gir ikke fullstendig UV-beskyttelse og reduserer fargeoppfattelsen.
▶ Reparasjon av måleverktøyet må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sikkerheten til måleverktøyet.
Ikke la barn bruke lasermåleren uten tilsyn. Personer kan utilsiktet bli blendet.
84 | Norsk
Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damp.
Magneten må ikke komme i nærheten av implantater eller annet medisinsk utstyr som for eksempel pacemakere eller insulinpumper. Magneten genererer et felt som kan påvirke funksjonen til implantater eller medisinsk utstyr.
Måleverktøyet må holdes unna magnetiske datalagringsmedier og magnetfølsomt utstyr. Virkningen til magnetene kan føre til permanente tap av data.
Produktbeskrivelse og ytelsesspesifikasjoner
Se illustrasjonene i begynnelsen av bruksanvisningen.
Forskriftsmessig bruk
Måleverktøyet er beregnet for måling og kontroll av vannrette og vertikale linjer samt loddepunkter.
Måleverktøyet er egnet for innendørs bruk.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene refererer til bildet av måleverktøyet på illustrasjonssiden.
(1) Knapp for laserdriftsmodus Mode
(2) Knapp for helningsfunksjon
(3) Statusindikator
(4) Av/på-bryter
(5) Magnet (på innsiden)
(6) Åpning for laserstråle
(7) Stativ ^A)
(8) Lasersiktebrille ^A)
(9) Stativfeste 1/4"
(10) Lås for batterideksel
(11) Batterideksel
(12) Laservarselskilt
(13) Serienummer

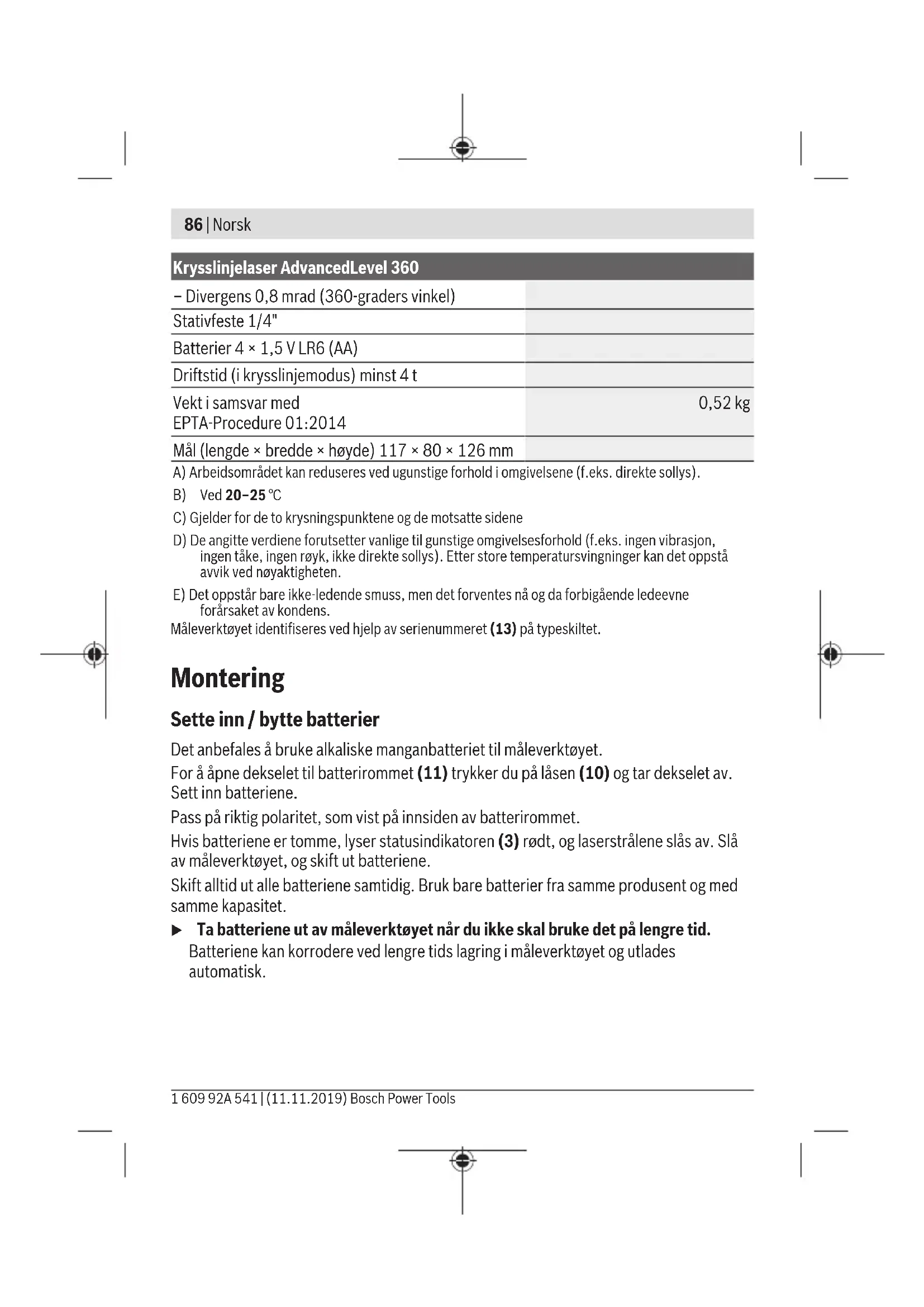

A) Arbeidsområdet kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys).
B) Ved 20-25 °C
C) Gjelder for de to krysningspunktene og de motsatte sidene
D) De angitte verdiene forutsetter vanlige til gunstige omgivelsesforhold (f.eks. ingen vibrasjon, ingen tåke, ingen røyk, ikke direkte sollys). Etter store temperatursvingninger kan det oppstå avvik ved nøyaktigheten.
E) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens.
Måleverktøyet identifiseres ved hjelp av serienummeret (13) på typeskiltet.
Montering
Sette inn / bytte batterier
Det anbefales å bruke alkaliske manganbatteriet til måleverktøyet.
For å åpne dekselet til batterirommet (11) trykker du på låsen (10) og tar dekselet av. Sett inn batteriene.
Pass på riktig polaritet, som vist på innsiden av batterirommet.
Hvis batteriene er tomme, lyser statusindikatoren (3) rødt, og laserstrålene slås av. Slå av måleverktøyet, og skift ut batteriene.
Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet.
Ta batteriene ut av måleverktøyet når du ikke skal bruke det på lengre tid.
Batteriene kan korrodere ved lengre tids lagring i måleverktøyet og utlades automatisk.
Bruk
Igangsetting
▶ Beskytt måleverktøyet mot fuktighet og direkte sollys.
Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger bør måleverktøyet tempereres før det brukes. Ved ekstreme temperaturer eller temperatursvingninger kan målevertøyets presisjon svekkes.
▶ Pass på at måleverktøyet ikke utsettes for harde slag eller fall. Skader på måleverktøyet kan redusere nøyaktigheten. Etter et kraftig støt eller fall må du kontrollere laserlinjen ved å sammenligne den med en kjent vannrett eller loddrett referanselinje..
▶ Slå av måleverktøyet när du transporterer det. Når det slås av, låses pendelenheten. Denne kan skades ved kraftige bevegelser.
Inn-/utkobling
For å slå på måleverktøyet skyver du av/på-bryteren (4) til stillingen "ON". Umiddelbart etter at det er slått på, sender måleverktøyet laserlinjer ut av laseråpningen foran og oppe (6).
▶ Rett aldri laserstrålen mot personer eller dyr, og se ikke selv inn i laserstrålen, heller ikke fra større avstand.
For å slå av måleverktøyet skyver du av/på-bryteren (4) til stillingen OFF. Når verktøyet slås av, låses pendelenheten.
Ikke gå fra måleverktøyet når det er slått på, og slå alltid av måleverktøyet etter bruk. Andre personer kan bli blendet av laserstrålen.
Driftsmoduser
Etter at det er slått på, er måleverktøyet i krysslinjemodus med automatisk nivellering.
For å bytte driftsmodus trykker du på knappen for laserdriftsmodus Mode (1).
Alle driftsmodusene er mulige både med automatisk nivellering og med helningsfunksjon.
88 | Norsk
Automatisk nivellering
Arbeide med automatisk nivellering (se bilde E-G)
Statusindikatoren (3) skal ikke lyse under arbeid med automatisk nivellering. Slå eventuelt på automatisk nivellering igjen ved å trykke på knappen for helningsfunksjon (2), slik at statusindikatoren slukker.
Sett måleverktøyet på et vannrett, fast underlag eller fest det på stativet (7).
Automatisk nivellering utligner ujevnheter innenfor selvnivelleringsområdet på ±4° automatisk. Nivelleringen er avsluttet når laserlinjene ikke lenger beveger seg.
Hvis automatisk nivellering ikke er mulig, for eksempel fordi flaten måleverktøyet står på, avviker mer enn 4° fra vannrett stilling, begynner laserstrålene å blinke.
Du må da sette måleverktøyet horisontalt og vente til selvnivelleringen utføres. Når måleverktøyet befinner seg innenfor selvnivelleringsområdet på ±4° lyser laserstrålene kontinuerlig.
Utenfor selvnivelleringsområdet på ±4° er det ikke mulig å arbeide med automatisk nivellering, ettersom verken nivelleringsnøyaktigheten eller rett vinkel mellom laserstrålene er garanter.
Ved vibrasjoner eller endring av plasseringen under drift blir måleverktøyet automatisk nivellert igjen. For å unngå feil som følge av at måleverktøyet er forskjøvet, må du kontrollere den vannrette eller loddrette laserlinjens plassering i forhold til referansepunkter etter en ny nivellering.
Arbeide med helningsfunksjonen (se bilde H)
For å arbeide med helningsfunksjon trykker du på knappen for helningsfunksjon (2). I helningsfunksjonen lyser statusindikatoren (3) grønt.
Under arbeid med helningsfunksjon er den automatiske nivelleringen slått av. Du kan holde måleverktøyet fritt i hånden eller sette det på et skrått underlag. Laserstrålene blir ikke nivellert lenger og går ikke lenger nødvendigvis loddrett i forhold til hverandre.
Arbeidshenvisninger
Arbeide med stativet (tilbehør)
Et stativ gir et stabilt måleunderlag som kan justeres i høyden. Sett måleverktøyet med 1/4"-stativfestet (9) på gjengene til stativet (7) eller et vanlig fotostativ. Skru fast måleverktøyet med stativets festeskrue.
Grovjuster stativet før du slår på måleverktøyet.
Lasersiktebrille (tilbehør)
Lasersiktebrillen filtrerer ut omgivelseslyset. Dermed virker lyset til laseren sterkere for øyet.
▶ Bruk ikke laserbrillene som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men den beskytter ikke mot laserstråling.
▶ Bruk ikke laserbrillene som solbriller eller i veitrafikk. Laserbrillene gir ikke fullstendig UV-beskyttelse og reduserer fargeoppfattelsen.
Arbeidseksempler (se bilde E–H)
Du finner eksempler på bruksmuligheter for måleverktøyet på illustrasjonssidene.
Sett alltid måleverktøyet nær flaten eller kanten som skal kontrolleres, og la det nivelleres før hver måling.
Mål alltid avstandene mellom laserstrålen og en flate eller kant på to punkter som ligger så langt fra hverandre som mulig.
Service og vedlikehold
Vedlikehold og rengjøring
Sørg for at måleverktøyet alltid er rent.
Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler.
Rengjør spesielt flatene på utløpsåpningen til laseren regelmessig. Vær oppmerksom på lo.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på
www.bosch-pt.com
Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
90 | Suomi
Tel.: 64 87 89 50
Faks: 64 87 89 55
Kassering
Lever måleverktøyet, tilbehøret og emballasjen til gjenvinning.
Måleverktøy og batterier må ikke kastes som vanlig husholdningsavfall!
Bare for land i EU:
Iht. det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/EC må defekte eller brukte batterier / oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering.
