| Terméktípus | Keresztvonalas lézerszintező |
| Modell | AdvancedLevel 360 |
| Cikkszám | 3 603 F63 B.. |
| Méretek (H × Sz × M) | 117 × 80 × 126 mm |
| Tömeg (EPTA 01:2014 szerint) | 0,52 kg |
| Tápellátás | 4 × 1,5 V LR6 (AA) alkáli mangán elem |
| Üzemidő (keresztvonal üzemmód) | Legalább 4 óra |
| Lézerosztály | 2. osztály (IEC 60825-1:2014) |
| Lézervonalak – hullámhossz / teljesítmény | Zöld 500–540 nm, < 10 mW |
| Függőpont – hullámhossz / teljesítmény | Piros 630–650 nm, < 1 mW |
| Munkatartomány (átmérő) | Kb. 24 m-ig |
| Szintezési pontosság – lézervonalak | ±0,4 mm/m |
| Szintezési pontosság – függőpont | ±1,0 mm/m |
| Önszintezési tartomány | ±4° |
| Szintezési idő | ≤ 4 s |
| Üzemi hőmérséklet | −5 °C – +40 °C |
| Tárolási hőmérséklet | −20 °C – +70 °C |
| Rendeltetésszerű használat | Vízszintes/függőleges vonalak és függőpontok beltéri meghatározása és ellenőrzése |
| Üzemmódok | Keresztvonal, keresztvonal és függőpont, vízszintes (mind automatikus szintezéssel vagy döntés funkcióval) |
| Karbantartás | Tartsa tisztán; nedves, puha ruhával törölje le; ne használjon tisztítószereket vagy oldószereket; rendszeresen tisztítsa a lézerkimenet környékét |
| Biztonsági utasítások | 2. osztályú lézer – ne nézzen a sugárba; tartsa távol a mágneseket a szívritmus-szabályozóktól; ne használja robbanásveszélyes környezetben |
| Pótalkatrészek / Szerviz | Elérhető a www.bosch-pt.com oldalon; adja meg a 10 jegyű cikkszámot |
| Tartozékok | Állvány (1/4" menet), lézer szemüveg |
Gyakran ismételt kérdések - AdvancedLevel 360 BOSCH
Felhasználói kérdések a következőről AdvancedLevel 360 BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lézeres vízmérték PDF formátumban ingyenesen! Találja meg kézikönyvét AdvancedLevel 360 - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. AdvancedLevel 360 márka BOSCH.
HASZNÁLATI ÚTMUTATÓ AdvancedLevel 360 BOSCH

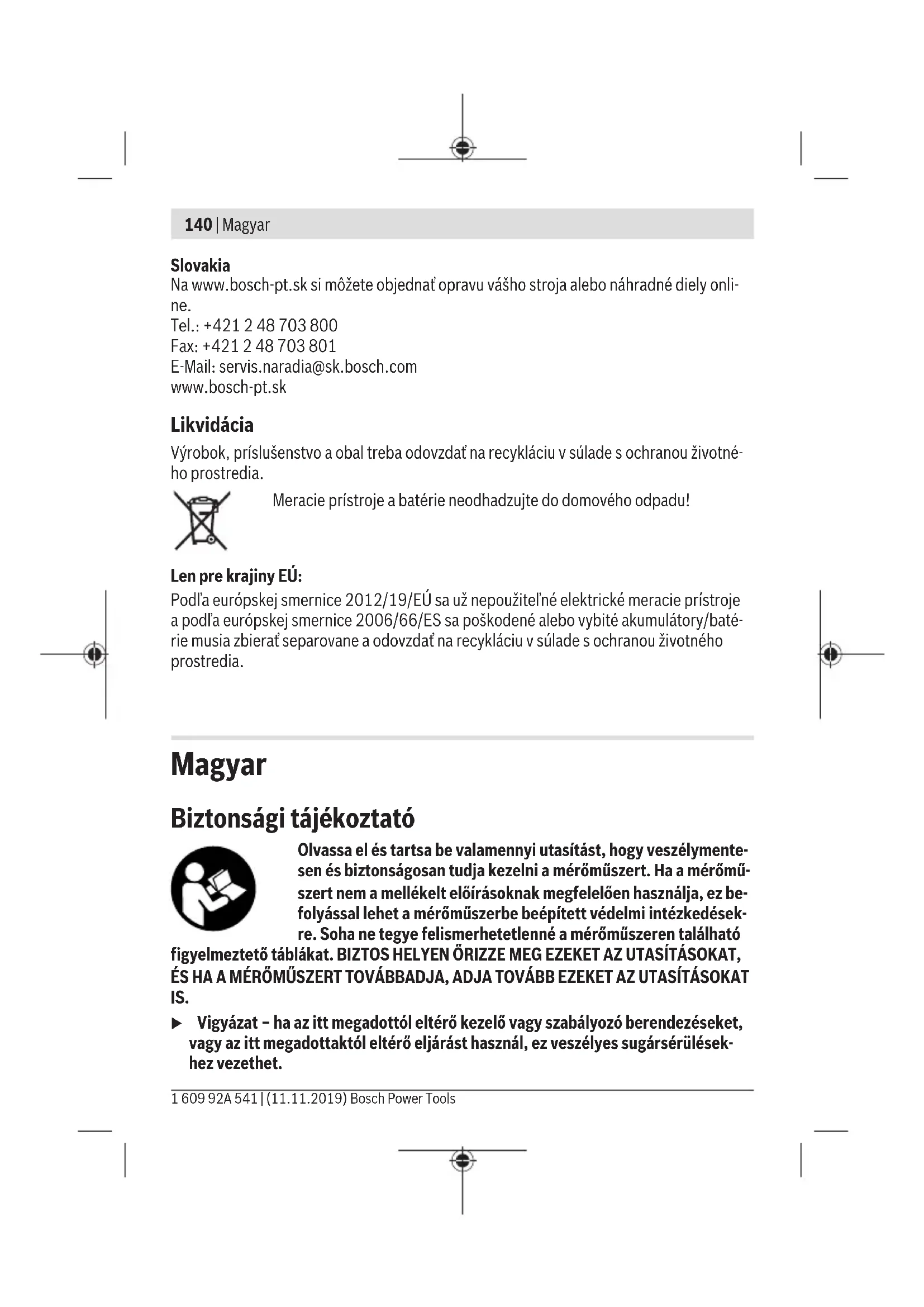

hu Eredeti használati utasítás
Magyar.... Oldal 140
Русский......Страница 149
Biztonsági tájékoztató
Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a mérőműszert. Ha a mérőműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a mérőműszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a mérőműszeren található
figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRÖMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.
Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülések-hez vezethet.
A mérömüszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérömü- szernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragaszsza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címkével, amelyen a szöveg az Ön országában használatos nyelven található.
Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.
Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.
▶ A lézer keresőszemüveget ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
A lézer keresőszemüveget ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.
A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérőműszer biztonságos berendezés maradjon.
▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres méröműszert. Azok más személyeket akaratlanul is elvakíthatnak.
▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gözöket meggyújthatják.
Ne vigye a mágnest implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzulinpumpák közelébe. A mágnes egy mágneses mezőt hoz létre, amely hatással lehet az implantátumok vagy orvosi készülékek működésére.
Tartsa távol a mérömüszert mágneses adathordozóktól és mágneses mezökre érzékeny készülékektől. A mágnesek hatása visszafordíthatatlan adatveszteségekhez vezethet.
142 | Magyar
A termék és a teljesítmény leírása
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
A mérőműszer vízszintes és függőleges vonalak, valamint függőlegesen levetített pontok meghatározására és ellenőrzésére szolgál.
A mérömüszer helyiségekben végzett mérésekre alkalmas.
Az ábrázolásra kerülő komponensek
Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tartalmazó oldalon.
(1) Lézer-üzemmód gomb Mode
(2) Dölési funkció gomb
(3) Állapotkijelző
(4) Be-/kikapcsoló
(5) Mágnes (a készülék belsejében)
(6) Lézersugár kilépő nyílás
(7) Müszerállvány ^A)
(8) Lézerpont kereső szemüveg ^A)
(9) 1/4" müszerállvány-csatlakozó
(10) Az akkumulátorfiókfedél reteszelése
(11) Akkumulátorfiókfedél
(12) Lézer figyelmeztető tábla
(13) Sorozatszám
A) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
Müszaki adatok
| Keresztvonalas lézer AdvancedLevel 360 | |
| Rendelési szám | 3 603 F63 B.. |
| Működési terület (átmérő) kb. legfeljebbA) | 24 m |
| A függőleges lézervonalak nyílásszöge 120° | |
1 609 92A 541 | (11.11.2019) Bosch Power Tools
Keresztvonalas lézer AdvancedLevel 360
| Szintezési pontosság ^B)C)D) | |
| - Lézervonalak ±0,4 mm/m | |
| - függőlegesen kivetített pont ±1,0 mm/m | |
| Önszintezési tartomány ±4° | |
| Szintezési idő ≤ 4 s | |
| Üzemi hőmérséklet -5 °C ... +40 °C | |
| Tárolási hőmérséklet -20 °C ... +70 °C | |
| max. használati magasság a vonatkoztatási magas-ság felett | 2000 m |
| A levegő max. relatív nedvességtartalma 90 % | |
| Szennyezettségi fok azIEC 61010-1 szerint | 2^E) |
| Lézerosztály 2 | |
| Lézervonalak | |
| - Lézertípus 500–540 nm, < 10 mW | |
| - A lézersugár színe zöld | |
| - C_6 | 10 |
| - Eltérés 50 × 10 mrad (teljes szög) | |
| függőlegesen kivetített pont | |
| - Lézertípus 630–650 nm, < 1 mW | |
| - A lézersugár színe piros | |
| - C_6 | 1 |
| - Eltérés 0,8 mrad (teljes szög) | |
| Műszerállványcsatlakozó | 1/4" |
| Elemek | 4 × 1,5 V LR6 (AA) |
| Működési időtartam (keresztvonalas üzemben) leg-alább | 4 ó |
| Súly az „EPTA-Procedure 01:2014”(2014/01 EPTA-eljárás) szerint | 0,52 kg |
144 | Magyar
Keresztvonalas lézer AdvancedLevel 360
Méretek (hosszúság × szélesség × magasság) 117 × 80 × 126 mm
A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.
B) 20-25 °C hömérséklet mellett
C) a két kereszteződési pontban és a mindenkori ellenkező oldalakon érvényes
D) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hömérsékletingadozások után a pontosság eltérhet a megadott értékektől.
E) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.
A mérömüszerét a típustáblán található (13) gyári számmal lehet egyértelműen azonosítani.
Összeszerelés
Az elemek behelyezése/kicserélése
A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk.
A (11) elemfiók fedelének felnyitásához nyomja meg a (10) reteszelést és vegye le az elemfiók fedelét. Tegye be az elemeket.
Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására.
Ha az elemek kimerültek, a (3) állapotkijelző piros színben világít és a lézersugarak kikapcsolásra kerülnek. Kapcsolja ki a mérőműszert és cserélje ki az elemeket.
Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja.
▶ Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.
Üzemeltetés
Üzembe helyezés
- Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától.
▶ Ne tegye ki a méröműszert szélsőséges hömérsékleteknek vagy hömérsékletingadozásoknak. Például ne hagyja a méröműszert hosszabb ideig az autóban. Nagyobb hömérsékletingadozások esetén várja meg, amíg a méröműszer hömérsékletet
kiegyenlítődik, mielőtt azt üzembe helyezné. Szélsőséges hömérsékletek vagy hömér sékletingadozások esetén a mérőműszer pontossága csökkenhet.
- Óvja meg a mérőműszert a heves lökésektöl és a leeséstöl. A mérőműszer megrongálódása következtében a pontosság csökkenhet. Egy erős lökés vagy egy leesés után hasonlítsa össze a lézervonalat egy imsert vízszintes vagy függőleges referencia vonallal.
▶ A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna.
Be- és kikapcsolás
A mérőműszer bekapcsolásához tolja a (4) be-/kikapcsolót az "ON" (Be) helyzetbe. A mérőműszer a bekapcsolása után azonnal megkezdi a lézersugarak kibocsátását az első és a felső (6) kilépő nyílásból.
▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.
A mérőműszer kikapcsolásához tolja el a (4) be-/kikapcsolót az OFF helyzetbe. A kikapcsolásnál az inga-egység reteszelésre kerül.
▶ Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.
Üzemmódok
A méröműszernek több üzemmódja van, amelyek között bármikor át lehet kapcsolni:
- Keresztvonalas üzem (lásd a A ábrát): egy vízszintes lézersíkot (360°-ban körbenfutó lézervonalat) és egy előrefelé mutató függőleges lézervonalat bocsát ki,
- Keresztvonalas és talppontos üzem (lásd a B ábrát): egy vízszintes lézersíkot (360°-ban körbenfutó lézervonalat), két függőleges ortogonális lézervonalat, valamint lefelé egy talppontot jelző lézersugarat bocsát ki
– Vízszintes üzem (lásd a C) ábrát: egy vízszintes lézersíkot (360°-ban körbenfutó lézervonalat bocsát ki).
A mérőműszer a bekapcsolás után keresztvonalas üzemben van, szintezési automatikával. Az üzemmódok közötti átkapcsoláshoz nyomja meg a Mode (1) lézer üzemmód gombot.
Valamennyi üzemmódban lehet szintezési automatikával és dőlési funkcióval is dolgozni.
146 | Magyar
Szintező automatika
Munkavégzés szintezési automatikával (lásd a E-G ábrát)
A szintezési automatikával végzett munka során a (3) állapot kijelzőnek nem szabad világítania. Szükség esetén ismét kapcsolja be a (2) dőlési funkció gomb megnyomásával a szintezési automatikát, hogy az állapot kijelző kialudjon.
Helyezze a mérömüszert egy vízszintes, szilárd alátétre vagy rögzítse a (7) háromlábú műszerállványra.
A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. Ha a lézervonalak már nem mozognak tovább, a szintezés befejeződött.
Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mé- röműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak elkezdenek villogni.
Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézervonalak folyamatosan kezdenek világítani.
A ±4° önszintezési tartományon kívül végzett munka során a szintező automatikát nem lehet használni, mivel ekkor sem a lézervonalak szintezési pontossága, sem a lézervonalak közötti derékszög nem biztosítható.
Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. A megismételt önszintezés után ellenőrizze a vízszintes, illetve a függőleges lézervonalnak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer eltolódása következtében fellépő hibás méréseket.
Munkavégzés a dölési funkcióval (lásd a H ábrát)
A dölési funkcióval végzett munkához nyomja meg a (2) dölési funkció gombot. A dölési funkció használatakor a (3) állapot kijelző zöld színben világít.
A dölési funkcióval végzett munkák során a szintezési automatika ki van kapcsolva. A mé-römüszert ekkor a kezében is tarthatja vagy egy ferde felületre is leteheti. A lézervonalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra.
Munkavégzési tanácsok
▶ Jelöléshez mindig csak a lézerpont, illetve a lézervonal közepét használja. A lézerpont mérete, illetve a lézervonal szélessége a távolsággal változik.
Munkavégzés műszerállvánnyal (tartozék)
Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mé- rőműszert a (9) 1/4"-műszerállványcsatlakozóval a (7) műszerállvány, vagy egy szokvá- nyos fényképezőgépállvány menetére. Az állvány csavarjával rögzítse szorosan a mérő- műszert.
A mérömüszer bekapcsolása előtt állítsa be a mérömüszert durván a megfelelő helyzetbe.
Lézerpont kereső szemüveg (tartozék)
A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható.
▶ A lézer keresőszemüveget ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
A lézer keresőszemüveget ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.
Munkavégzési példák (lásd a E-H ábrákat)
A mérőműszer lehetséges alkalmazására az ábra-oldalakon néhány példa található.
A mérőműszert mindig ahhoz a felülethez vagy élhez közel állítsa fel, amelyet ellenőrizni akar, és a mérés megkezdése előtt szintezze a mérőműszert.
A lézersugár és egy felület vagy él közötti távolságot mindig két, egymástól lehetőleg távoli pontban mérje meg.
Karbantartás és szerviz
Karbantartás és tisztítás
Tartsa mindig tisztán a mérömüszert.
Ne merítse bele a mérőműszert vízbe vagy más folyadékokba.
A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.
Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra.
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott
148 | Magyar
ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com
A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: +36 1 879 8502
Fax: +36 1 879 8505
info.bsc@hu.bosch.com
www.bosch-pt.hu
Hulladékkezelés
A mérőműszereket, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Ne obja ki a méröműszereket és elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
A 2012/19/EU európai irányelvnek megfelelően a már nem használható mérőműszereket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
