Produkttyp	Korslinjelasernivå
Modell	AdvancedLevel 360
Artikelnummer	3 603 F63 B..
Mått (L × B × H)	117 × 80 × 126 mm
Vikt (enligt EPTA 01:2014)	0.52 kg
Strömkälla	4 × 1,5 V LR6 (AA) alkaliska manganbatterier
Drifttid (korslinjeläge)	Minst 4 timmar
Laserklass	Klass 2 (IEC 60825-1:2014)
Laserlinjer – våglängd / effekt	Grön 500–540 nm, < 10 mW
Lodpunkt – våglängd / effekt	Röd 630–650 nm, < 1 mW
Arbetsområde (diameter)	Upp till ca 24 m
Avjämningsnoggrannhet – Laserlinjer	±0,4 mm/m
Avjämningsnoggrannhet – Lodpunkt	±1,0 mm/m
Självavjämningsområde	±4°
Avjämningstid	≤ 4 s
Drifttemperatur	−5 °C till +40 °C
Förvaringstemperatur	−20 °C till +70 °C
Avsedd användning	Inomhusbestämning och kontroll av horisontella/vertikala linjer och lodpunkter
Driftlägen	Korslinje, korslinje & lodpunkt, horisontell (alla med automatisk avjämning eller lutningsfunktion)
Underhåll	Håll rent; torka med fuktig, mjuk trasa; inga rengöringsmedel eller lösningsmedel; rengör laserutgångsområdet regelbundet
Säkerhetsanvisningar	Klass 2-laser – titta inte in i strålen; håll magneter borta från pacemakers; använd inte i explosionsfarlig miljö
Reservdelar / service	Finns på www.bosch-pt.com; inkludera 10-siffrigt artikelnummer
Tillbehör	Stativ (1/4"-fäste), laserskyddsglasögon

Vanliga frågor - AdvancedLevel 360 BOSCH

Hur byter jag batterierna i min Bosch AdvancedLevel 360?

Tryck på låsmekanismen på batterifackets lock, ta bort locket och sätt i 4 x 1,5 V LR6 (AA) batterier. Kontrollera att polariteten är korrekt enligt markeringen inuti facket. Byt alltid ut alla batterier samtidigt.

Vad gör de olika driftlägena?

Lasern har tre lägen: Korslinje (horisontell 360°-linje + en vertikal linje), Korslinje & lodpunkt (horisontell 360°-linje + två vertikala linjer + lodpunkt nedan) och Horisontellt läge (endast horisontell 360°-linje). Tryck på lägesknappen för att växla mellan dem.

Vad är självavjämningsområdet och vad händer om det överskrids?

Självavjämningsområdet är ±4°. Om verktyget lutas mer än så blinkar laserstrålarna, vilket indikerar att avjämning inte är möjlig. Placera verktyget på en plan yta för att möjliggöra självavjämning.

Kan jag använda denna lasernivå utomhus?

AdvancedLevel 360 är avsedd för inomhusbruk. Användning utomhus kan minska arbetsområdet på grund av omgivande ljus och rekommenderas inte. Skydda verktyget från fukt och direkt solljus.

Hur rengör jag lasernivån?

Håll verktyget rent hela tiden. Doppa det aldrig i vatten. Torka med en fuktig, mjuk trasa. Använd inte rengöringsmedel eller lösningsmedel. Rengör regelbundet området runt laserutgången och kontrollera efter ludd.

Vad visar statusindikatorn?

När verktyget är påslaget visar statusindikatorn: Grönt – automatisk avjämning aktiv eller lutningsfunktionen aktiverad; Rött – batterierna är slut (lasrarna stängs av). Byt batterier när det är rött.

Hur använder jag lutningsfunktionen?

Tryck på knappen för lutningsfunktionen. Statusindikatorn lyser grönt och den automatiska avjämningen är avaktiverad. Du kan sedan luta verktyget fritt. Laserlinjerna kommer inte längre att vara automatiskt nivellerade.

Varför blinkar laserstrålarna?

Blinkande indikerar att verktyget är utanför självavjämningsområdet (±4°) eller att avjämning inte kan slutföras. Placera verktyget på en plan yta och vänta tills strålarna blir stabila.

Hur monterar jag lasern på ett stativ?

Använd 1/4"-stativfästet på verktygets undersida. Skruva fast det på ett standardkamerastativ eller det medföljande stativtillbehöret. Dra åt låsskruven. Rikta in stativet grovt innan du slår på.

Är lasernivån vattentät?

Nej, den är inte vattentät. Skydda mätverktyget från fukt. Doppa det aldrig i vatten eller andra vätskor. Torka endast med en fuktig trasa för rengöring.

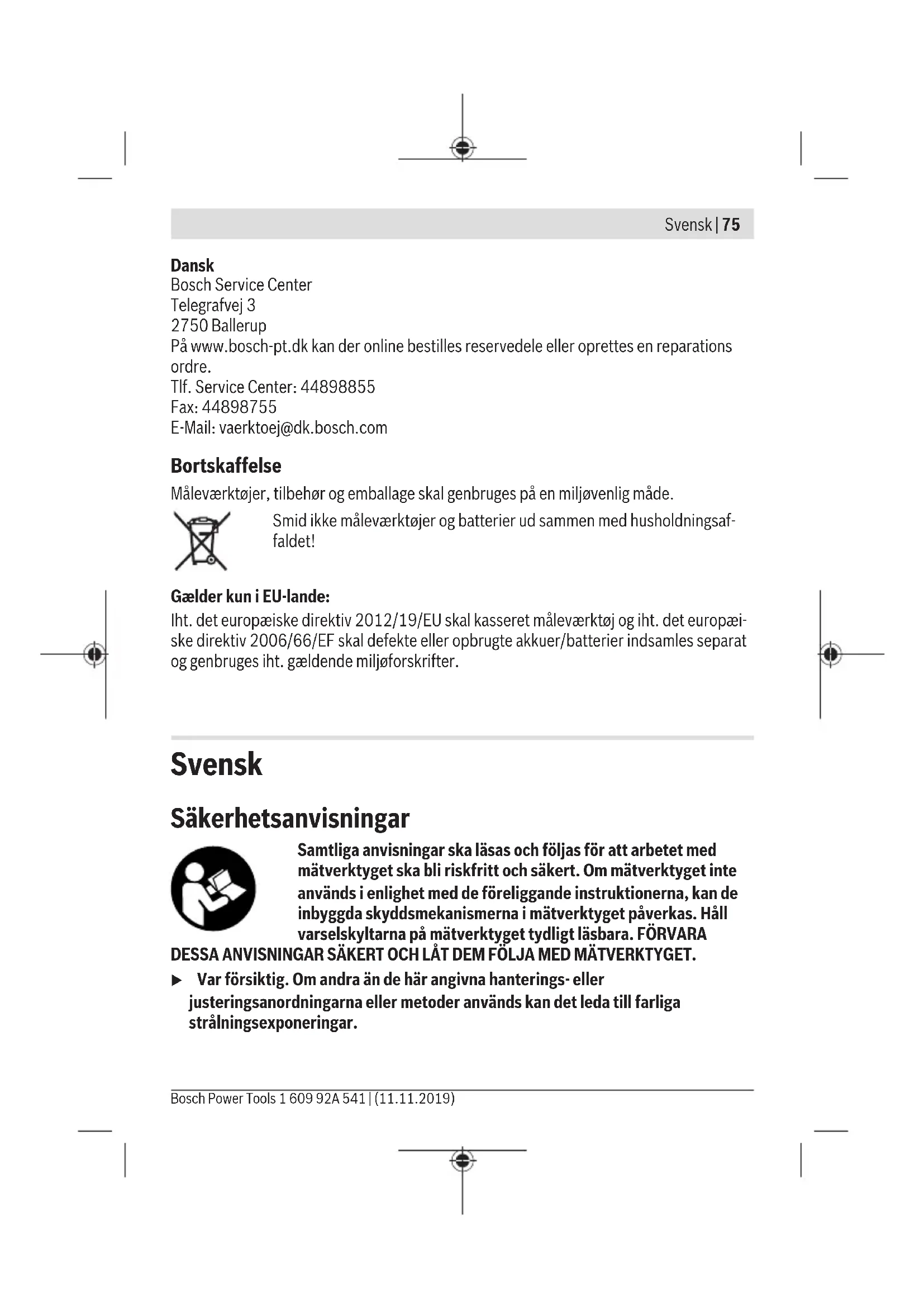

BRUKSANVISNING AdvancedLevel 360 BOSCH

på: www.bosch-pt.com

Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA

DESSA ANVISNINGAR SÄKERT OCH LÄT DEM FÖLJA MED MÄTVERKTYGET.

- Var försiktig. Om andra än de här angivna hanterings- eller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.

76 | Svensk

Mätinstrumentet levereras med en laser-varningsskylt (markerad på bilden av mätinstrumentet på grafiksidan).
Klistra medföljande dekal i ditt eget språk över laser-varningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

• Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.
  Gör inga ändringar på laseranordningen.
  Använd inte laserglasögonen som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
  Använd inte laserglasögonen som solglasögon eller i trafiken. Laserglasögonen ger inget fullständigt UV-skydd och försämrar färgseendet.
  Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls.
  ▶ Låt inte barn använda mätverktyget utan uppsikt. De kan blända personer oavsiktligt.
  Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.

Placera inte magneten i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar. Magneten skapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater.

Håll mätinstrumentet på avständ från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Magneterna kan leda till irreversibla dataförluster.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Mätinstrumentet är avsett för framställning och kontroll av vågräta och lodräta linjer och lodpunkter.

Mätinstrumentet är lämpligt för mätning inomhus.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.

(1) Knapp för driftsätt laserlinje Mode
(2) Knapp lutningsfunktion
(3) Statusindikering
(4) Strömbrytare
(5) Magnet (intern)
(6) Utgångsöppning laserstrålning
(7) Stativ^A
(8) Laser-glasögon ^A)
(9) Stativfäste 1/4"
(10) Spärr på batterifackets lock
(11) Batterifackets lock
(12) Laservarningsskylt
(13) Serienummer

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Krysslinjelaser AdvancedLevel 360
Artikelnummer	3 603 F63 B..
Arbetsområde (diameter) upp till ca. ^A)	24 m
De vertikala laserlinjernas öppningsvinkel 120°
Nivelleringsprecision ^B)(C)(D)
– Laserlinjer ±0,4 mm/m
– Lodpunkt ±1,0 mm/m
Självnivelleringsområde ±4°
Nivelleringstid ≤ 4 s
Driftstemperatur -5 °C ... +40 °C

Bosch Power Tools 1 609 92A 541 | (11.11.2019)

78 | Svensk

Krysslinjelaser AdvancedLevel 360

Förvaringstemperatur -20°C ... +70°C
Max. insatshöjd över referenshöjd 2000 m
Relativ luftfuktighet max. 90 %
Nersmutsningsgrad enligtIEC 61010-1	2^E)
Laserklass 2
Laserlinjer
– Lasertyp 500–540 nm, < 10 mW
– Laserstrålens färg grön
– C_6	10
– Divergens 50 × 10 mrad (360° vinkel)
Lodpunkt
– Lasertyp 630–650 nm, < 1 mW
– Laserstrålens färg röd
– C_6	1
– Divergens 0,8 mrad (helvinkel)
Stativfäste 1/4"
Batterier 4 × 1,5 V LR6 (AA)
Drifttid (vid krysslinjedrift) minst 4 h
Vikt motsvarandeEPTA-Procedure 01:2014	0,52 kg
Mätt (längd × bredd × höjd) 117 × 80 × 126 mm

A) Arbetsområdet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus).
B) Vid 20-25 °C
C) Gäller vid de två krysspunkterna och motstående sidor
D) Angivna värden förutsätter normala till gynnsamma omgivningsvillkor (t.ex. inga vibrationer, ingen dimma, ingen rök, inget direkt solljus). Vid kraftig temperaturvariation kan precisionsavvikelser förekomma.
E) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.

För entydig identifiering av ditt mätinstrument finns serienumret (13) på typskylten.

Montering

Sätta in/byta batterier

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

För att öppna batterifackets lock (11), tryck på arreteringen (10) och ta av locket. Sätt i batterierna.

Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

Om batterierna är tomma lyser statusindikeringen (3) i rött och laserstrålarna stängs av. Stäng av mätinstrumentet och byt ut batterierna.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid långtidslagring i mätverktyget korrodera och självurladdas.

Drift

Driftstart

Skydda mätinstrumentet mot fukt och direkt solljus.
▶ Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat igen efter stora temperatursvängningar innan du använder det. Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.
▶ Undvik kraftiga stötar eller fall hos mätinstrumentet. Genom skador på mätverktyget kan precisionen påverkas. Efter en kraftig stöt jämför du laserlinjen med en känd vågrät eller lodrät referenslinje.
▶ Stäng av mätinstrumentet när du transporterar det. Vid avstängning läser pendelenheten, som annars kan skadas vid kraftiga rörelser.

In- och urkoppling

För att slå på mätinstrumentet, skjut in strömbrytaren (4) i position "ON". Efter start skickar mätinstrumentet omedelbart laserlinjer ur den främre och bakre utgångsöppningen (6).

Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen även om du står på längre avständ.

80 | Svensk

För urkoppling av mätinstrumentet, skjut strömbrytaren (4) till position OFF. Vid avstängning låses pendelenheten.

Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användningen. Andra personer kan bländas av laserstrålen.

Driftstyper

Mätinstrumentet har flera olika driftstyper mellan vilka du kan växla när som helst:

• Krysslinjedrift (se bild A): genererar en vägrät lasernivå (360° laserlinje) och en lodrät laserlinje framåt
• Krysslinje- och lodpunktsdrift (se bild B): genererar en vägrät lasernivå (360° laserlinje), två lodräta, ortogonala laserlinjer samt en lodpunkt neråt
• Horisontell drift (se bild C): genererar en vägrät lasernivå (360° laserlinje).

Efter påslagning befinner sig mätinstrumentet i krysslaserdrift med nivelleringsautomatik. För att byta driftsätt, tryck på knappen laser-driftsätt Mode (1).

Alla driftsätt fungerar med både nivelleringsautomatik och lutningsfunktion.

Nivelleringsautomatik

Arbeta med nivelleringsautomatik (se bild E-G)

Vid arbeten med nivelleringsautomatik får statusindikeringen (3) inte lysa. Slå eventuellt på nivelleringsautomatiken igen genom ett tryck på knappen lutningsfunktion (2) så att statusindikeringen slocknar.

Ställ mätinstrumentet på ett vågrätt, fast underlag eller sätt det på stativet (7).

Inom självnivelleringsområdet kompenserar nivelleringsautomatiken ojämnheter på ±4°.

Nivelleringen är avslutad så snart laserlinjerna inte längre rör sig.

Om automatisk nivellering inte är möjligt, t.ex. för att mätinstrumentets yta avviker med mer än 4° från vågrät position börjar laserstrålarna att blinka.

Ställ i detta fall mätinstrumentet vågrätt och vänta på självnivelleringen. Så snart mätinstrumentet befinner sig inom självnivelleringsområdet på ±4° lyser laserstrålarna fast.

Utanför självnivelleringsområdet på ±4° är arbete med nivelleringsautomatik inte möjligt, eftersom varken nivelleringsprecisionen för laserstrålarna eller rät vinkel mellan laserstrålarna kan säkerställas.

Vid skakningar eller ändringar av läge under drift nivelleras mätverktyget igen automatiskt. Efter en ny nivellering, kontrollera positionen för vågrät resp. lodrät laserlinje i relation till referenspunkter för att undvika fel på grund av en förskjutning av mätverktyget.

Arbete med lutningsfunktion (se bild H)

För arbete med lutningsfunktion, tryck på knappen lutningsfunktion (2). I lutningsfunktionen lyser statusindikeringen (3) grönt.

Vid arbete med lutningsfunktion är nivelleringsautomatiken avstängd. Du kan hålla mätinstrumentet i handen eller ställa det på ett lutande underlag. Laserstrålarna nivelleras inte längre och löper inte längre parallellt.

Arbetsanvisningar

Använd alltid endast mitten av laserpunkten resp. laserlinjen för markering. Storleken på laserpunkten resp. bredden på laserlinjen ändras med avständet.

Arbeta med stativet (tillbehör)

Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. Sätt mätverktyget med 1/4"-stativhållaren (9) på stativets gänga (7) eller på ett vanligt kamerastativ. Skruva fast mätinstrumentet med fästskruven.

Rikta in stativet grovt innan du startar mätinstrumentet.

Laser-glasögon (tillbehör)

Laser-glasögonen filtrerar omgivningsljustet. Därigenom verkar laserljustet ljusare för ögat.

Använd inte laserglasögonen som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.

Använd inte laserglasögonen som solglasögon eller i trafiken. Laserglasögonen ger inget fullständigt UV-skydd och försämrar färgseendet.

Arbetsexempel (se bild E-H)

Exempel på användningsmöjligheter för mätinstrumentet finns på grafiksidorna.

Ställ alltid mätinstrumentet nära den yta eller kant som ska kontrolleras och låt det alltid nivelleras innan varje mätning.

Mät avständen mellan laserstrålen och en yta eller kant som ligger så långt ifrån varandra som möjligt.

Underhåll och service

Underhåll och rengöring

Håll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

82 | Svensk

Rengör särskilt ytorna vid laserns utgångsöppning regelbundet och ta bort eventuellt damm.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Mätinstrument, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätinstrument och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU ska förbrukade mätinstrument; och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering.
