AdvancedLevel 360 - Laserwaterpas BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Kruislijnlaser
Model	AdvancedLevel 360
Artikelnummer	3 603 F63 B..
Afmetingen (L × B × H)	117 × 80 × 126 mm
Gewicht (volgens EPTA 01:2014)	0.52 kg
Voeding	4 × 1,5 V LR6 (AA) alkaline-mangaanbatterijen
Bedrijfsduur (kruislijnmodus)	Minstens 4 uur
Laserklasse	Klasse 2 (IEC 60825-1:2014)
Laserlijnen – Golflengte / Vermogen	Groen 500–540 nm, < 10 mW
Loodpunt – Golflengte / Vermogen	Rood 630–650 nm, < 1 mW
Werkbereik (diameter)	Tot ca. 24 m
Nivelleringsnauwkeurigheid – Laserlijnen	±0,4 mm/m
Nivelleringsnauwkeurigheid – Loodpunt	±1,0 mm/m
Zelfnivelleringsbereik	±4°
Nivelleringstijd	≤ 4 s
Bedrijfstemperatuur	−5 °C tot +40 °C
Opslagtemperatuur	−20 °C tot +70 °C
Beoogd gebruik	Binnenshuis bepalen en controleren van horizontale/verticale lijnen en loodpunten
Bedrijfsmodi	Kruislijn, kruislijn & loodpunt, horizontaal (alle met automatische nivellering of hellingsfunctie)
Onderhoud	Schoonhouden; afnemen met een vochtige, zachte doek; geen reinigingsmiddelen of oplosmiddelen; regelmatig laseruitgang schoonmaken
Veiligheidsvoorschriften	Klasse 2-laser – niet in de bundel kijken; magneten uit de buurt van pacemakers houden; niet gebruiken in explosieve omgevingen
Reserveonderdelen / Service	Verkrijgbaar op www.bosch-pt.com; 10-cijferig artikelnummer vermelden
Accessoires	Statief (1/4\"-bevestiging), laserbril

Veelgestelde vragen - AdvancedLevel 360 BOSCH

Hoe vervang ik de batterijen in mijn Bosch AdvancedLevel 360?

Druk op het vergrendelmechanisme van het batterijvakdeksel, verwijder het deksel en plaats 4 x 1,5V LR6 (AA)-batterijen. Let op de juiste polariteit zoals aangegeven in het vak. Vervang altijd alle batterijen tegelijk.

Wat doen de verschillende bedrijfsmodi?

De laser heeft drie modi: Kruislijn (horizontale 360°-lijn + één verticale lijn), Kruislijn & loodpunt (horizontale 360°-lijn + twee verticale lijnen + loodpunt onder) en Horizontale modus (alleen horizontale 360°-lijn). Druk op de modusknop om door de modi te bladeren.

Wat is het zelfnivelleringsbereik en wat gebeurt er als het wordt overschreden?

Het zelfnivelleringsbereik is ±4°. Als het gereedschap verder wordt gekanteld, knipperen de laserstralen, wat aangeeft dat nivellering niet mogelijk is. Plaats het gereedschap op een vlakke ondergrond om zelfnivellering mogelijk te maken.

Kan ik deze laserwaterpas buiten gebruiken?

De AdvancedLevel 360 is bedoeld voor gebruik binnenshuis. Gebruik buitenshuis kan het werkbereik verminderen door omgevingslicht en wordt afgeraden. Bescherm het gereedschap tegen vocht en direct zonlicht.

Hoe maak ik de laserwaterpas schoon?

Houd het gereedschap altijd schoon. Nooit onderdompelen in water. Afnemen met een vochtige, zachte doek. Geen reinigingsmiddelen of oplosmiddelen gebruiken. Reinig regelmatig het gebied rond de laseruitgang en controleer op pluisjes.

Wat geeft de statusindicator aan?

Als het gereedschap is ingeschakeld, geeft de statusindicator: Groen – automatische nivellering actief of hellingsfunctie ingeschakeld; Rood – batterijen leeg (lasers schakelen uit). Vervang batterijen bij rood.

Hoe gebruik ik de hellingsfunctie (kantelfunctie)?

Druk op de knop voor de hellingsfunctie. De statusindicator brandt groen en de automatische nivellering wordt uitgeschakeld. U kunt het gereedschap nu vrij kantelen. De laserlijnen zijn dan niet meer automatisch waterpas.

Waarom knipperen de laserstralen?

Knipperen geeft aan dat het gereedschap zich buiten het zelfnivelleringsbereik (±4°) bevindt of dat de nivellering niet kan worden voltooid. Plaats het gereedschap op een vlakke ondergrond en wacht tot de stralen stabiel worden.

Hoe monteer ik de laser op een statief?

Gebruik de 1/4"-statiefbevestiging aan de onderkant van het gereedschap. Schroef het op een standaard camerastatief of het meegeleverde statiefaccessoire. Draai de borgschroef vast. Lijn het statief grof uit voordat u het inschakelt.

Is de laserwaterpas waterdicht?

Nee, hij is niet waterdicht. Bescherm het meetgereedschap tegen vocht. Dompel het nooit onder in water of andere vloeistoffen. Alleen afnemen met een vochtige doek voor reiniging.

GEBRUIKSAANWIJZING AdvancedLevel 360 BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

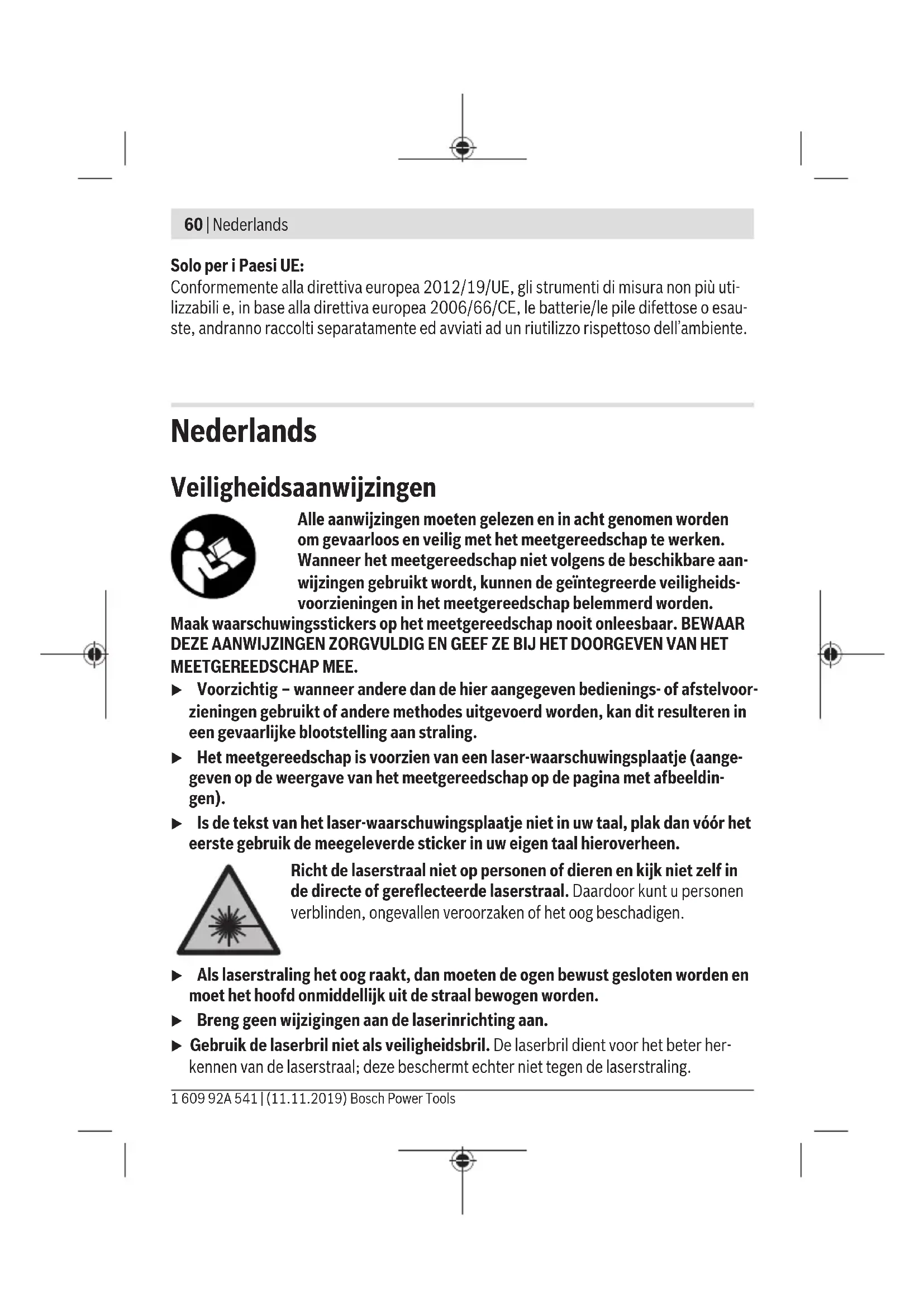

Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden om gevaarloos en veilig met het meetgereedschap te werken.

Wanneer het meetgereedschap niet volgens de beschikbare aanwijzingen gebruikt wordt, kunnen de geïntegreerde veiligheids- voorzieningen in het meetgereedschap belemmerd worden.

Maak waarschuwingsstickers op het meetgereedschap nooit onleesbaar. BEWAAR DEZE AANWIJZINGEN ZORGVULDIG EN GEEF ZE BIJ HET DOORGEVEN VAN HET MEETGEREEDSCHAP MEE.

▶ Voorzichtig – wanneer andere dan de hier aangegeven bedienings- of afstelvoorzieningen gebruikt of andere methods uitgevoerd worden, kan dit resulteren in een gevaarlijke blootstelling aan straling.
- Het meetgereedschap is voorzien van een laser-waarschuwingsplaatje (aangegeven op de weergave van het meetgereedschap op de pagina met afbeeldingen).
Is de tekst van het laser-waarschuwingsplaatje niet in uw taal, plak dan vóór het eerste gebruik de meegeleverde sticker in uw eigen taal hieroverheen.

Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. Daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen.

▶ Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddellijk uit de straal bewogen worden.
▶ Breng geen wijzigingen aan de laserinrichting aan.
- Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling.

• Gebruik de laserbril niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren.
  Laat het meetgereedschap alleen repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
  ▶ Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Zij zouden per ongeluk personen kunnen verblinden.
  ▶ Werk met het meetgereedschap niet in een omgeving waar ontploffingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.

Houd de magneet uit de buurt van implantaten en andere medische apparaten, zoals pacemakers en insulinepompen. Door de magneet wordt een veld opgewekt dat de werking van implantaten en medische apparaten kan verstoren.

Houd het meetgereedschap uit de buurt van magnetische gegevensdragers en magnetisch gevoelige apparatuur. Door de werking van de magneten kan onherroepelijk gegevensverlies optreden.

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het meetgereedschap is bedoeld voor het bepalen en controleren van horizontale en verticale lijnen evenals loodpunten.

Het meetgereedschap is geschikt voor gebruik binnenshuis.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

(1) Toets voor lasermodus Mode
(2) Toets hellingsfunctie
(3) Statusaanduiding
(4) Aan/uit-schakelaar

62 | Nederlands

(5) Magneet (binnenin)
(6) Opening voor laserstraal
(7) Statief ^A)
(8) Laserbril ^A)
(9) Statiefopname 1/4"
(10) Vergrendeling van het batterijvakdeksel
(11) Batterijvakdeksel
(12) Laser-waarschuwingsplaatje
(13) Serienummer

A) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

Technische gegevens

Kruislijnlaser AdvancedLevel 360
Productnummer	3 603 F63 B..
Werkbereik (diameter) tot ca. ^A)	24 m
Openingshoek verticale laserlijnen 120°
Nivelleernauwkeurigheid ^B)C)D)
- Laserlijnen ±0,4 mm/m
- Loodpunt ±1,0 mm/m
Zelfnivelleerbereik ±4°
Nivelleertijd ≤ 4 s
Gebruikstemperatuur -5 °C ... +40 °C
Opslagtemperatuur -20 °C ... +70 °C
Max. gebruikshoogte boven referentiehoogte 2000 m
Relatieve luchtvochtigheid max. 90 %
Vervuilingsgraad volgensIEC 61010-1	2^E)
Laserklasse 2
Laserlijnen
- Lasertype 500–540 nm, < 10 mW

1 609 92A 541 | (11.11.2019) Bosch Power Tools

Nederlands | 63

Kruislijnlaser AdvancedLevel 360

- Kleur van de laserstraal groen
- C_6	10
- Divergentie 50 × 10 mrad (volledige hoek)
Loodpunt
- Lasertype 630–650 nm, < 1 mW
- Kleur van de laserstraal rood
- C_6	1
- Divergentie 0,8 mrad (volledige hoek)
Statiefopname 1/4"
Batterijen 4 × 1,5 V LR6 (AA)
Gebruiksduur (bij kruislijnmodus) ten minste 4 h
Gewicht volgens	0,52 kg
EPTA-Procedure 01:2014
Afmetingen (lengte × breedte × hoogte) 117 × 80 × 126 mm

A) Het werkbereik kan door ongunstige omgevingsomstandigheden (bijv. direct zonlicht) vermin- derd worden.
B) bij 20-25°C
C) geldig bij de twee snijpunten en de telkens tegenoverliggende zijden
D) De opgegeven waarden gelden bij normale tot gunstige omgevingsomstandigheden (bijv. geen trillingen, geen mist, geen rook, geen direct zonlicht). Na sterke temperatuurschommelingen kan de nauwkeurigheid afwijken.
E) Er ontstaat slechts een niet geleidende vervuiling, waarbij echter soms een tijdelijke geleidbaarheid wort verwacht door bedauwing.
Het productnummer (13) op het typeplaatje dient voor een ondubbelzinnige identificatie van uw meetgereedschap.

Montage

Batterijen plaatsen/verwisselen

Voor het gebruik van het meetgereedschap wordt het gebruik van alkali-mangaanbatterijen aanbevolen.

Voor het openen van het batterijvakdeksel (11) drukt u op de vergrendeling (10) en verwijdert u het batterijvakdeksel. Plaats de batterijen.

64 | Nederlands

Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op de binnenkant van het batterijvak.

Als de batterijen leeg zijn, dan brandt de statusaanduiding (3) rood en de laserstralen worden uitgeschakeld. Schakel het meetgereedschap uit en vervang de batterijen.

Vervang altijd alle batterijen tegelijk. Gebruik alleen batterijen van één fabrikant en met dezelfde capaciteit.

▶ Haal de batterijen uit het meetgereedschap, wanneer u dit langere tijd niet gebruikt. De batterijen kunnen bij een langere periode van opslag in het meetgereedschap corroderen en zichzelf ontladen.

Gebruik

Ingebruikname

▶ Bescherm het meetgereedschap tegen vocht en fel zonlicht.
Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijv. niet gedurende langere tijd in de auto liggen. Laat het meetgereedschap bij grotere temperatuurschommelingen eerst op temperatuur komen, voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig beïnvloed worden.
▶ Vermijd krachtige stoten of vallen van het meetgereedschap. Door schade aan het meetgereedschap kan de nauwkeurigheid in het gedrang komen. Vergelijk na een heftige schok of val de laserlijn ter controle met een bekende horizontale of verticale referentielijn.
- Het meetgereedschap tijdens transport uitschakelen. Bij het uitschakelen wordt de pendeleenheid vergrendeld. Anders kan deze bij heftige bewegingen beschadigd raken.

In-/uitschakelen

Voor het inschakelen van het meetgereedschap schuift u de aan/uit-schakelaar (4) naar de stand „ON“. Het meetgereedschap zendt direct na het inschakelen laserlijnen uit de voorste en bovenste opening (6).

Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand.

Voor het uitschakelen van het meetgereedschap schuift u de aan-/uit-schakelaar (4) in stand OFF. Bij het uitschakelen wordt de pendeleenheid vergrendeld.

Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden.

Modi

Het meetgereedschap beschikt over meerdere modi. U kunt op elk gewenst moment tussen de modi wisselen:

• kruislijnmodus (zie afbeelding A): produceert een horizontaal laservlak (360° rondlopende laserlijn) en een verticale laserlijn naar voren,
• kruislijn- en loodpuntmodus (zie afbeelding B): produceert een horizontaal laservlak (360° rondlopende laserlijn), twee verticale, orthogonale laserlijnen en een loodpunt naar beneden,
• horizontaalmodus (zie afbeelding C): produceert een horizontaal laservlak (360° rondlopende laserlijn).

Na het inschakelen bevindt het meetgereedschap zich in de kruislijnmodus met automatische nivellering. Druk voor het veranderen van de modus op de toets voor lasermodus Mode (1).

Alle modi zijn zowel met automatische nivellering als met hellingsfunctie mogelijk.

Werken met automatische nivellering (zie afbeeldingen E-G)

Bij het werken met automatische nivellering mag de statusaanduiding (3) niet branden. Schakel eventueel door het indrukken van de toets hellingsfunctie (2) de automatische nivellering weer in, zodat de statusaanduiding uitgaat.

Plaats het meetgereedschap op een vlakke, stevige ondergrond of bevestig het op het statief (7).

Het automatische nivelleersysteem nivelleert automatisch oneffenheden binnen het zelf-nivelleerbereik van ±4°. De nivellering is afgesloten zodra de laserlijnen niet meer bewegen.

Als de automatische nivellering niet mogelijk is, bijv. omdat het standvlak van het meetgereedschap meer dan 4° van de horizontale lijn afwijkt, dan beginnen de laserstralen te knipperen.

Plaats in dit geval het meetgereedschap horizontaal en wacht de zelfnivellering af. Zodra het meetgereedschap zich binnen het zelfnivelleerbereik van ±4° bevindt, branden de laserstralen continu.

66 | Nederlands

Buiten het zelfnivelleerbereik van ±4° is het werken met automatische nivellering niet mogelijk, omdat anders noch de nivelleernauwkeurigheid van de laserstralen noch de rechte hoek tussen de laserstralen gewaarborgd is.

Bij schokken of veranderingen van positie tijdens het gebruik wordt het meetgereedschap automatisch opnieuw genivelleerd. Controleer na een hernieuwde nivellering de positie van de horizontale of verticale laserlijn met betrekking tot de referentiepunten om fouten door een verschuiving van het meetgereedschap te vermijden.

Werken met hellingsfunctie (zie afbeelding H)

Druk voor werkzaamheden met hellingsfunctie op de toets hellingsfunctie (2). In de hellingsfunctie brandt de statusaanduiding (3) groen.

Bij het werken met hellingsfunctie is de automatische nivellering uitgeschakeld. U kunt het meetgereedschap vrij in de hand houden of op een hellende ondergrond zetten. De laserstralen worden niet meer genivelleerd en lopen niet meer noodzakelijk loodrecht t.o.v. elkaar.

Aanwijzingen voor werkzaamheden

- Gebruik voor het markeren altijd alleen het midden van het laserpunt of de laserlijn. De grootte van het laserpunt of de breedte van de laserlijn veranderen met de afstand.

Werken met het statief (accessoire)

Een statief biedt een stabiele, in hoogte instelbare meetondergrond. Plaats het meetgereedschap met de 1/4"-statiefopname (9) op de schroefdraad van het statief (7) of op een gangbaar fotostatief. Schroef het meetgereedschap met de vastzetschroef van het statief vast.

Stel het statief grof af voordat u het meetgereedschap inschakelt.

Laserbril (accessoire)

De laserbril filtert het omgevingslicht uit. Daardoor lijkt het licht van de laser voor het oog helderder.

• Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling.
• Gebruik de laserbril niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren.

Gebruiksvoorbeelden (zie afbeeldingen E-H)

Voorbeelden van toepassingsmogelijkheden van het meetgereedschap vindt u op de pagina's met afbeeldingen.

Plaats het meetgereedschap altijd zo dicht mogelijk bij het vlak of langs de rand die moet worden gecontroleerd en laat het zich voor elke meting nivelleren.

Meet de afstanden tussen de laserstraal en een oppervlak of rand altijd aan twee zo ver mogelijk uit elkaar liggende punten.

Onderhoud en service

Onderhoud en reiniging

Houd het meetgereedschap altijd schoon.

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

België

Tel.: [phone]

Fax: [phone]

E-Mail : [e-mail]

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Meetgereedschappen, accessoires en verpakkingen dienen op een voor het milieu verantwoorde manier te worden gerecycled.

Gooi meetgereedschappen en batterijen niet bij het huisvuil!

68 | Dansk

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.
