Өнім түрі	Сызықты лазер деңгейі
Бренд	Bosch
Модель	GLL2XG Professional
Өлшемдері (Ұ × Е × Б)	87 × 64 × 87 мм
Салмағы (батареясыз/аккумуляторсыз)	0,3 кг
Қуат көзі	Литий-ионды батарея 3,7 В (1,0 А·сағ) немесе 2 LR6 (AA) батареясы
Автономия	8 сағ
Қашықтық	20 м
Деңгейлеу дәлдігі	±0,6 мм/м
Өздігінен деңгейлеу диапазоны	±3,5°
Деңгейлеу уақыты	< 6 с
Лазер класы	2
Лазер түрі	< 5 мВт, 500-540 нм
Штатив жіптемесі	1/4"
Қорғаныс индексі	IP55
Пайдалану температурасы	-10 °C - +40 °C
Негізгі функциялар	Көлденең және тік сызықтарды проекциялау, өздігінен деңгейлеу, қол режимі
Керек-жарақтар	USB Type-C® кабелі, қорғаныс қабы
Күтім және тазалау	Жұмсақ ылғалды шүберекпен тазалау, жуғыш заттар мен еріткіштерді қолданбаңыз
Қауіпсіздік	Лазер сәулесіне қарамаңыз, көзге әсер етуден аулақ болыңыз
Қосалқы бөлшектер мен жөндеу мүмкіндігі	Жөндеу тек білікті маманмен Bosch түпнұсқа бөлшектерін қолдана отырып жүргізіледі
Жалпы ақпарат	Ішкі пайдалану, стандартты штативпен үйлесімді

Жиі қойылатын сұрақтар - GLL2XG Professional BOSCH

Bosch GLL2XG лазер деңгейін қалай іске қосу керек?

Қосу/Өшіру қосқышын (3) 'ON' күйіне қойыңыз. Құрал лазер сызықтарын бірден проекциялайды. Өшіру үшін қосқышты OFF күйіне қойыңыз.

Қандай батарея түрін қолдану керек?

LR6 (AA) марганец-сілтілі батареяларды қолданыңыз. Оларды бөлімде көрсетілген полярлықты сақтай отырып салыңыз.

Литий-ионды батареяны қалай зарядтау керек?

USB желілік зарядтағышты (5 В, мин. 500 мА) пайдаланыңыз және USB Type-C® кабелін (15) розеткаға (5) жалғаңыз. Қоршаған орта температурасы +10 °C - +35 °C аралығында болуы керек.

Лазер сызықтарының жыпылықтауы нені білдіреді?

Баяу жыпылықтау батареяның/аккумулятордың азайғанын көрсетеді. Жылдам жыпылықтау батареяның толық бос екенін немесе өздігінен деңгейлеу мүмкін еместігін білдіреді (еңіс > 3,5°).

Құралдың дәлдігін қалай тексеру керек?

Нұсқаулықта сипатталғандай дәлдікті тексеріңіз: 10 м қашықтықтағы ауытқуды өлшеңіз (макс. ±6 мм). Егер ауытқу артық болса, Bosch қызмет көрсету орталығына хабарласыңыз.

Құралды сыртта қолдануға болады ма?

Құрал ішкі пайдалануға арналған. Сыртта, күннің тікелей жарығы әсерінен қашықтық азаюы мүмкін.

Лазер деңгейін қалай тазалау керек?

Жұмсақ ылғалды шүберекті қолданыңыз. Құралды ешқашан суға батырмаңыз және жуғыш заттар мен еріткіштерді пайдаланбаңыз.

Құрал қосылмаса не істеу керек?

Батареяларды немесе батарея зарядын тексеріңіз. Егер мәселе шешілмесе, Bosch сатудан кейінгі қызметіне хабарласыңыз.

Лазер қауіпсіздігі бойынша сақтық шаралары қандай?

Лазер сәулесіне ешқашан тікелей қарамаңыз. Лазерді адамдарға немесе жануарларға бағыттамаңыз. Лазер класы 2.

Сериялық нөмірді қайдан табуға болады?

Сериялық нөмір (11) құралдың атау тақтайшасында орналасқан. Ол сатудан кейінгі қызмет үшін қажет.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLL2XG Professional BOSCH

Қауіпсіздік нұсқаулары

Өлшеу құралымен қауіпсіз және сенімді жұмыс істеу үшін барлық нұсқаулықтарды оқып, орындау керек. Өлшеу құралын осы нұсқауларға сай пайдаланбау өлшеу құралындағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу құралындағы ескертулерді көрінбейтін қылмаңыз. ОСЫ НҰСҚАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚҰРАЛЫН БАСҚАЛАРҒА БЕРГЕНДЕ ОЛАРДЫ ҚОСА БЕРІҢІЗ.

106 | Қазақ

▶ Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдалансаңыз немесе басқа жұмыс әдістері орындалса, бұл қауіпті сәулеге шалынуға алып келуі мүмкін. ▶ Өлшеу құралы лазер ескерту тақтасымен бірге жеткізіледі (графика бетіндегі өлшеу құралының суретінде белгіленген). ▶ Егер лазер ескерту тақтасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданысқа енгізбес бұрын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылысқан лазер сәулесіне қарамаңыз. Бұл адамдардың көзін шағылдыруы мүмкін, сәтсіз оқиғаларға әкелуі немесе зақым келтіруі мүмкін.

▶ Егер лазер сәулесі көзге түссе, көздерді жұмып, басты сәуледен ары қарату керек. ▶ Лазер құрылғысында ешқандай өзгерту орындамаңыз. ▶ Лазер көру көзілдірігін (керек-жарақ) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды. Лазер көру көзілдірігін (керек-жарақ) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракүлгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады. ▶ Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы өлшеу құралының қауіпсіздігін сақтайсыз. ▶ Балаларға лазер өлшеу құралын бақылаусыз пайдалануға рұқсат етпеңіз. Олар басқа адамдардың немесе өзінің көзін абайсыздан шағылыстыруы мүмкін. Жанатын сұйықтықтар, газдар немесе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы ұшқын шығарып, шаңды жандырып, өрт тудыруы мүмкін. ▶ Аккумуляторды өзгертпеңіз және ашпаңыз. Қысқа тұйықталу қаупі бар. Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін. Аккумулятор дұрыс пайдаланылмаған немесе зақымдалған жағдайда, аккумулятордан сұйықтық ағуы мүмкін. Оған тимеңіз. Кездейсоқ теріге тигенде, сол жерді сумен шайыңыз. Сұйықтық көзге тисе, медициналық

көмек алыңыз. Аккумулятордағы сұйықтық теріні тітіркендіруі немесе күйдіруі мүмкін.

Шеге немесе бұрауыш сияқты үшкір заттар немесе сыртқы әсер арқылы аккумулятор зақымдануы мүмкін. Бұл қысқа тұйықталуға әкеліп, аккумулятордың жануына, түтін шығаруына, жарылуына немесе қызып кетуіне әкелуі мүмкін. Пайдаланылмайтын аккумуляторды түйіспелерді қысқа тұйықтауы мүмкін қыстырғыштардан, тиындардан, кілттерден, шегелерден, винттерден және басқа ұсақ темір заттардан сақтаңыз. Аккумулятор түйіспелерінің арасындағы қысқа тұйықталу күйіктерге немесе өртке әкелуі мүмкін. Бұл аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті артық жүктеуден сақтайсыз.

Аккумуляторды жылудан, сондай-ақ, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз.

Жарылыс және қысқа тұйықталу қаупі туындайды.

Өлшеу құралын және магниттік керек-жарақтарды имплантаттардың және кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық құрылғылардың жанына қоймаңыз. Өлшеу құралы мен керек-жарақтардың магниттері имплантаттардың және медициналық құрылғылардың жұмысына әсер ететін өріс тудырады.

Өлшеу құралы мен магнитті аксессуарды магниттік дерек тасығыштар мен магнитке сезімтал құрылғылардан алшақ ұстаңыз. Өлшеу құралы мен аксессуар магниттерінің әсері деректердің қайтымсыз жойылуына әкелуі мүмкін.

Өнім және қуат сипаттамасы

Пайдалану нұсқаулығының алдыңғы бөлігінде берілген суреттерге назар аударыңыз.

Тағайындалуы бойынша қолдану

Өлшеу құралы көлденең және тік сызықтарды өлшеу және тексеруге арналған.

Өлшеу құралы ішкі аймақтарда пайдалануға арналмаған.

Бұл өнім EN 50689 стандартына сәйкес тұтынушы лазерлік өнімі болып табылады.

108 | Қазақ

Көрсетілген құрамдас бөлшектер

Көрсетілген құрамдастар нөмірі суреттер бар беттегі өлшеу құралының сипаттамасына қатысты.

(1) Штатив бекіткіші, 1/4 дюйм (2) Лазер сәулесінің шығыс саңылауы (3) Ажыратқыш (4) Литий-иондық аккумулятор блогының заряд индикаторы ^a) (5) USB Type-C® ұясы ^a)b (6) Литий-иондық аккумулятор блогы ^a) (7) Литий-иондық аккумулятор блогының бекіткіші ^a) (8) Батарея бөлімі қақпағының бекіткіші (9) Батарея бөлімінің қақпағы (10) Лазер ескерту тақтасы (11) Сериялық нөмір (12) Магнит ^a) (13) Лазер нысандық тақтасы ^a) (14) Лазер көру көзілдірігі ^a) (15) USB Type-C® кабелі ^a) (16) Штатив ^a) (17) Қорғаныш қалта ^a)

a) Бейнеленген құрамдас бөлшектер стандарттық жеткізу көлеміне кірмейді.

b) USB Type-C® және USB-C® – USB Implementers Forum ұйымының сауда белгілері.

Техникалық мәліметтер

Лазерлік уровень GLL2XG
Өнім нөмірі	3 601 K65 3G.
Жұмыс диапазоныA)	20 м
Нивелирлеу дәлдігіB)C)	±0,6 мм/м
Өздігінен нивелирлеу диапазоны ±3,5°
Нивелирлеу уақыты < 6 с
Жұмыс температурасы -10°C ... +40°C
Сақтау температурасы (аккумуляторсыз) -20°C ... +70°C

1 609 92A C6K | (21.05.2025) Bosch Power Tools

Қазақ | 109

Herizrì biiktíktin ystindegí макс. пайдалану biiktirì 2000 m
Салыстырмалы ауа влғалдылығы, макс. 90 %
Ластану дәрежесі IEC 61010-1 стандарты бойынша	2D)
Лазер класы 2
Лазер түрі < 5 мВт, 500–540 нм
C6	5
Айырмашылық 25 × 5 мрад (толық бұрыш)
Штатив бекіткіші 1/4 дюйм
Куатпен жабдықтау
– Литий-иондық аккумулятор блогы 3,7 В
– Батареялар (сілтілі-марганец) 2× 1,5 V LR6 (AA)
Жұмыс ұзактығы 8 сағ
Салмағы E)	0,3 кг
Өлшемдері (ұзындығы × ені × биіктігі) 87 × 64 × 87 мм
Қорғаныс дәрежесі IP55
Литий-иондық аккумулятор блогы (керек-жарак)	BA 3.7V 1.0Ah A
Өнім нөмірі	1 607 A35 0N81 607 A35 17H
Зарядтау ұяшығы USB Type-C®
ұсынылатын USB Type-C® кабелі	1 600 A01 6A8
Номиналды кернеу 3,7 В	=
Куаты	1,0 A-сағ
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	+10°C ... +35°C
Жұмыс және сақтау кезіндегі ұсынылған қоршаған орта температурасы	-10°C ... +45°C
Штепсельдік куат блогы
Шығыс кернеу	5,0 В =

110 | Қазақ

Минималды шығыс ток 500 мА

A) Жұмыс аймағын қолайсыз қоршау шарттарында (мысалы, тікелей күн сәулелерінде) қысқарту мүмкін. B) Нивелирленген күйде жарамды (0°). C) Көрсетілген мәндер қалыпты және жағымды қоршаған орта шарттарын (мысалы, дірілсіз, тұмансыз, түтінсіз, тікелей күн сәулесінсіз) талап етеді. Температура шұғыл өзгерген жағдайда, дәлдік ауытқуы мүмкін. D) Тек қана ток өткізбейтін лас пайда болады, бірақ кейбір жағдайларда еру нәтижесінде ток өткізу қабілеті пайда болуы күтіледі. E) Литий-иондық аккумулятор блогынсыз/батареяларсыз салмағы. Өлшеу құралының зауыттық тақтайшадағы сериялық нөмірі (11) оны дұрыс анықтауға көмектеседі.

Өлшеу құралын энергиямен жабдықтау

Өлшеу құралы Bosch литий-иондық аккумулятор блогымен (6) немесе стандартты батареялармен жұмыс істейді.

Нұсқау: өлшеу құралын батарея бөлімінің қақпағынсыз (9) немесе литий-иондық аккумулятор блогынсыз (6) пайдаланбаңыз (әсіресе шаң немесе ылғал жерде).

Батареялармен пайдалану

Литий-иондық аккумулятор блогын (6) батареялармен алмастыру үшін литий-иондық аккумулятор блогын (6) шығарып алыңыз.

Өлшеу құралы үшін алкалинді марганец батареясын пайдалану ұсынылады.

Батареяларды енгізіңіз.

Батарея бөлімінің ішіндегі суретте көрсетілгендей полюстардың дұрыс орналасуын қамтамасыз етіңіз.

Батарея бөлімінің қақпағын (9) енгізіп, ойыққа кіргізіңіз.

Батареялардың заряды төмен болса, лазер сызықтары 1 минуттай баяу ырғақпен жыпылықтайды.

Батареялардың заряды таусылған болса, лазер сызықтары 10 секундтай жылдам ырғақпен жыпылықтайды, содан кейін өлшеу құралы өшіп қалады.

Барлық батареяларды бірдей алмастырыңыз. Тек бір өндірушінің және куаты бірдей батареяларды пайдаланыңыз.

▶ Өлшеу құралын ұзақ уақыт пайдаланбасаңыз, одан батареяларды шығарып алыңыз. Өлшеу құралында ұзақ уақыт сақтауда жатқан батареяларды тот басуы мүмкін.

Литий-иондық аккумулятор блогына (6) арналған батареяларды алмастыру үшін батарея бөлімінің қақпағын (9) және салынған батареяларды алып тастаңыз.

Литий-иондық аккумулятор блогын (6) енгізіп, бекіткішті (7) ойыққа кіргізіңіз.

Литий-иондық аккумулятор блогын (6) шығару үшін бекіткішті (7) басыңыз да, литий-иондық аккумулятор блогын өлшеу құралынан шығарып алыңыз.

Зарядтау үшін шығыс кернеуі және минималды шығыс тогы "Техникалық деректер" тарауындағы талаптарға сәйкес келетін USB қуат блогын ғана пайдаланыңыз. USB қуат блогының пайдалану бойынша нұсқаулығын қараңыз. Желілік кернеуге назар аударыңыз! Ток көзінің кернеуі штепсельдік қуат блогының фирмалық тақтайшасындағы мәліметтерге сәйкес келуі тиіс. ▶ Аккумуляторды тек +10°C және +35°C аралығындағы қоршаған орта температурасында USB порты арқылы зарядтаңыз. Температуралар диапазонынан тыс зарядтау нәтижесінде аккумулятор зақымдалуы немесе өрт қаупі артуы мүмкін.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Литий-иондық аккумулятор блогының заряды тым төмен болса, лазер сызықтары 1 минуттай баяу ырғақпен жыпылықтайды.

Литий-иондық аккумулятор блогының заряды таусылған болса, лазер сызықтары 10 секундтай жылдам ырғақпен жыпылықтайды, содан кейін өлшеу құралы өшіп қалады.

USB Type-C® ұясының (5) қақпағын ашыңыз. USB ұясын USB кабелі (15) арқылы USB қуат блогымен байланыстырыңыз. USB қуат блогын электр желісіне жалғаңыз.

Заряд индикаторының (4) мағынасы түсі

Қызыл зарядтау кернеуі немесе зарядтау тогы жарамсыз.

Зарядтау процесі аяқталғаннан кейін, USB кабелін (15) шығарып алыңыз. Шаңнан және шашыранды судан қорғау үшін USB Type-C® ұясының (5) қақпағын жабыңыз.

Пайдалану

Пайдалануға ендіру

▶ Өлшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз. ▶ Өлшеу құралына айрықша температура немесе температура өзгерістерінің әсерін тигізуге болмайды. Оны, мысалы, автомобиль ішінде ұзақ уақытқа қалдырмаңыз. Температура өзгерістері шұғыл болған жағдайда, алдымен өлшеу құралының тұрақты температурасын сақтаңыз және жұмысты жалғастырмас бұрын әрдайым дәлдік тексерісін өткізіңіз (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 113). Айрықша температура немесе температура өзгерістері орын алған жағдайда, өлшеу құралының дәлдігі төмендеуі мүмкін. ▶ Өлшеу құралын қатты соғылудан немесе түсуден сақтаңыз. Сыртқы күшті әсерлерден кейін өлшеу құралының жұмысын жалғастырудан бұрын әрдайым дәлдік тексеруін орындау керек (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 113). ▶ Өлшеу құралын тасымалдаудан алдын оны қосыңыз. Өшуде тербелу бөлігі бұғатталады, әйтпесе ол қатты әрекеттерде зақымдалуы мүмкін.

Қосу/өшіру

Өлшеу құралын қосу үшін ажыратқышты (3) "ON" күйіне жылжытыңыз. Өлшеу құралы қосылғаннан кейін бірден лазер сызықтарын шығыс саңылаудан (2) жібереді.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз.

Өлшеу құралын өшіру үшін қосқыш/өшіргішті (3) OFF күйіне жылжытыңыз. Өшіру кезінде тербелу блогы бұғатталады.

▶ Қосулы зарядтау құралын бақылаусыз қалдырмаңыз және өлшеу құралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін.

40 °C шамасындағы рұқсат етілген макс. жұмыс температурасынан асырған жағдайда лазер диоды қорғаныс үшін өшеді. Суығаннан соң өлшеу құралы қайта қосылулы мүмкін.

Нивелирлеу автоматикасы (А–В суреттерін қараңыз)

Өлшеу құралын көлденен, берік бетке қойып, штативте (16) бекітіңіз.

Қосылғаннан кейін, нивелирлеу автоматикасы ±3,5° шамасындағы өздігінен нивелирлеу диапазонында тегіс емес жерлерді автоматты түрде тегістейді. Лазер сызықтары тұрақты жанып тұрса және әрі қарай қозғалмаса, нивелирлеу аяқталады.

Автоматты түрде нивелирлеу мүмкін болмаса, мысалы, өлшеу құралы тұрған бет көлденең сызықтан 3,5° шамасынан артық ауытқыған болса, лазер сызықтары жылдам ырғақпен тұрақты жыпылықтайды және өлшеу құралы нивелирлеу автоматикасынсыз жұмыс істейді. Лазер сызықтары қосулы қалып, екі қиылысатын сызық енді бір-біріне тік бұрышта тұрмайды.

Нивелирлеу автоматикасымен қайтадан жұмыс істеу үшін өлшеу құралын көлденеңінен қойып, өздігінен нивелирлеу аяқталғанша күтіңіз. Өлшеу құралы ±3,5° шамасындағы өздігінен нивелирлеу диапазонында тұрып нивелирленген болса, лазер сызықтары қайтадан тұрақты жанады.

Пайдалану кезінде қағылулар болса немесе күй өзгерсе, өлшеу құралы автоматты түрде өзін нивелирлейді. Жаңа нивелирлеген соң өлшеу құралының жылжып қалуынан қателердің алдын алу үшін көлденең немесе тік лазер сызығының күйін негізгі нүктелерге салыстырып тексеріңіз.

Өлшеу құралының дәлдігін тексеру

Дәлдікке әсер ететін факторлар

Қоршау температурасы ең күшті әсер етеді. Еденнен жоғарыға болған температура өзгерістері лазер сәулесінің ауытқуына әкелуі мүмкін.

Жерден көтерілген жылудан температуралық әсерлерді барынша азайту үшін өлшеу құралын штативте пайдалануға кеңес беріледі. Оған қоса, өлшеу құралын мүмкіндігінше жұмыс аймағының ортасына қойыңыз.

Сыртқы әсерлерден тыс аспаптық әсерлер де (мысалы, қағылыс немесе қатты соққылар) ауытқуларға алып келуі мүмкін. Сондықтан әр жұмыстан алдын нивелирлеу дәлдігін тексеріңіз.

Алдымен көлденең лазерлік сызықтың биіктік пен нивелирлеу дәлдігін және тік лазерлік сызықтың нивелирлеу дәлдігін тексеріп шығыңыз.

Егер өлшеу құралы тексеру кезінде максимальды ауытқудан асырса, оны Bosch сервистік орталығында жөндетіңіз.

Көлденең сызықтың биіктік дәлдігін тексеру

Тексеру үшін 5 м бос өлшеу қашықтығы қатты жерде А мен В екі қабырғаның арасында қажет болады.

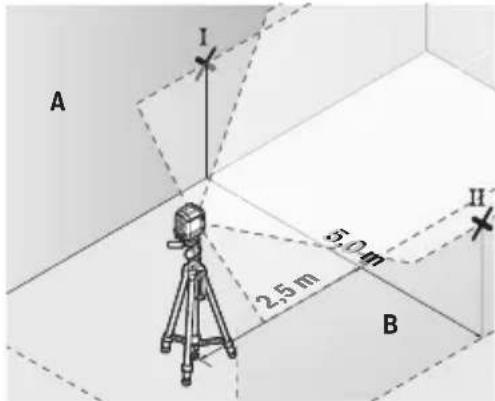

– Өлшеу құралын А қабырғасының жанындағы штативке немесе берік әрі тегіс бетке орнатыңыз. Өлшеу құралын қосыңыз.

– Лазерді жақын А қабырғасына бағыттап, өлшеу құралын нивелирлеңіз. Лазер сызықтары қабырғада айқыш-ұйқыш нүктесінің ортасын белгілеңіз (І нүктесі).

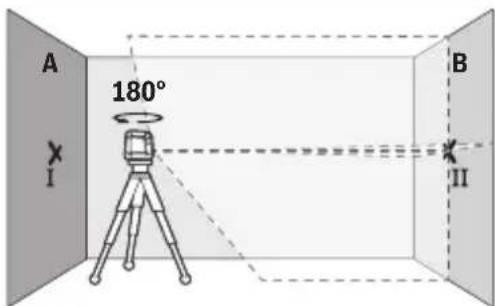

– Өлшеу құралын 180° бұрап, оны нивелирлеп, лазер сызықтарының арғы В қабырғасындағы айқыш-үйқыш нүктесін белгілеңіз (II нүктесі).

– Өлшеу құралын бұрамай В қабырғасының қасына қойып, қосыңыз да нивелирлеңіз.

– Өлшеу құралының биіктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызықтарының айқыш-ұйқыш нүктесі В қабырғасында алдымен белгіленген II нүктеге сәйкес болатындай бағыттаңыз.

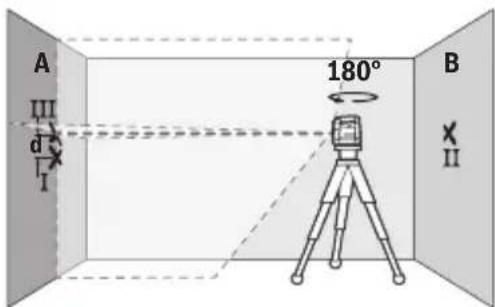

– Өлшеу құралын 180° бұрап, биіктігін өзгертпеңіз. Оны А қабырғасына тік лазер сызығы белгіленген І нүктесінен өтетін етіп бағыттаңыз. Өлшеу құралын нивелирлеп, лазер сызықтарының айқыш-ұйқыш нүктесін А қабырғасында (ІІІ нүктесі) белгілеңіз.

- А қабырғасындағы І мен ІІІ екі белгіленген нүктенің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқуын көрсетеді.

2 × 5 м = 10 м өлшеу қашықтығындағы рұқсат етілген максималды ауытқу: 10 м × ±0,6 мм/м = ±6 мм. I мен III нүктелері арасындағы d айырмашылығы ең көбі 6 мм құрауы тиіс.

Көлденең сызықтың нивелирлеу дәлдігін тексеру

Тексеру үшін шамамен 5 × 5 м бос кеңістік керек.

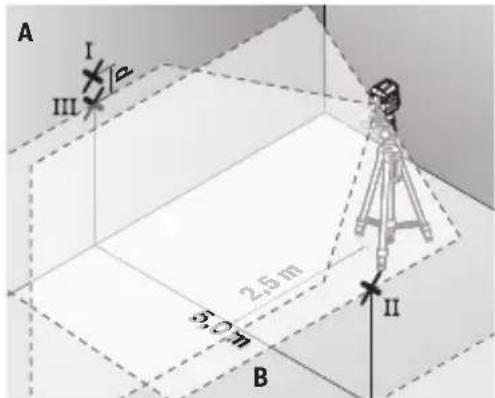

– Өлшеу құралын А мен В қабырғаларының арасындағы ортада штативке монтаждаңыз немесе берік әрі тегіс бетке орнатыңыз. Өлшеу құралын қосып, нивелирлеу орындалғанша күтіңіз.

– Өлшеу құралынан 2,5 м қашықтықта екі қабырғада лазерлік сызық ортасын белгілеңіз (А қабырғасында І нүкте, В қабырғасында ІІ нүкте).

– Өлшеу құралын 180°-қа бұрап, 5 м арақашықтықта орнатыңыз және нивелирлеңіз.

– Өлшеу құралының биіктігін (штатив немесе қажет болса, тіреуіш көмегімен) лазерлік сызық ортасы В қабырғасында алдын ала белгіленген II нүктеге сәйкес болатындай туралаңыз.

- А қабырғасында лазерлік сызық ортасын III нүкте ретінде белгілеңіз (І нүктенің үстінде немесе астында тігінен).

- А қабырғасындағы екі белгіленген І мен ІІІ нүктенің d айырмашылығы өлшеу құралының көлденең сызықтан дәл ауытқуын көрсетеді.

2 × 5 м = 10 м өлшеу қашықтығындағы рұқсат етілген максималды ауытқу: 10 м × ±0,6 мм/м = ±6 мм. I мен III нүктелер арасындағы d айырмашылығы ең көбі 6 мм құрауы тиіс.

Тік сызықтың нивелирлеу дәлдігін тексеру

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде 2,5 м жай болатын есік тесігі керек.

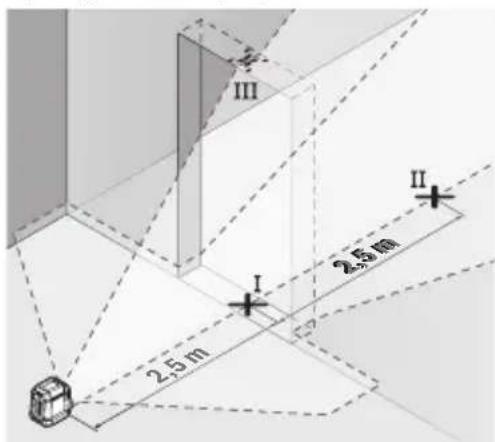

– Өлшеу құралын есік саңылауынан 2,5 м қашықтықта, берік әрі тегіс бетке орналастырыңыз (штативке емес). Өлшеу құралын қосып, нивелирлеу орындалғанша күтіңіз.

– Тік лазер сызығының орталығын есік тесігінің еденінде (І нүктесі), 5 м қашықтықта есік тесігінің басқа жағында (ІІ нүктесі) және есік тесігінің жоғарғы шетінде (ІІІ нүктесі) белгіленіз.

– Өлшеу құралын есік тесігінің басқа жағында, тікелей ІІ нүктенің артында қойыңыз. Өлшеу құралын нивелирлеп, тік лазер сызығын орталығы тура І мен ІІ нүктелерден өтетіндей етіп туралаңыз.

– Лазер сызығының орталығын есік тесігінің жоғарғы шетінде IV нүктесі ретінде белгілеңіз. – Екі белгіленген III және IV нүктенің d айырмашылығы өлшеу құралының тік сызықтан дәл ауытқуын көрсетеді.

– Есік тесігінің биіктігін өлшеңіз.

Максималды рұқсат етілетін ауытқу төмендегідей есептеледі:

есік тесігінің қос биіктігі × 0,6 мм/м

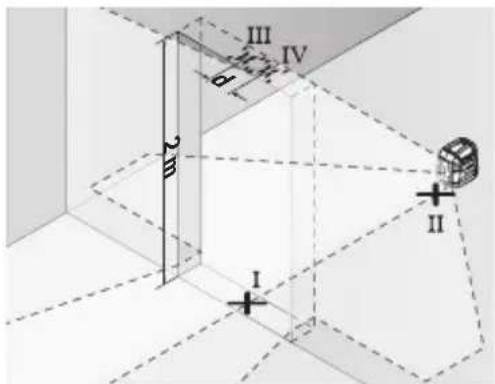

Мысал: есік тесігінің 2 м биіктігіндегі максималды ауытқу:

2 × 2 м × ±0,6 мм/м = ±2,4 мм. Сондықтан III мен IV нүктелердің аралығы ең көбі

2,4 мм болуы керек.

Әрдайым тек лазер сызығының орталығын пайдаланыңыз. Лазер

сызығының ені қашықтықпен өзгереді.

Лазер нысандық тақтасы (13) қолайсыз жағдайда және ұзақ қашықтықтарда лазер сызығының көрінісін жақсартады.

Лазер нысандық тақтасының қайтаратын жазықтығы (13) лазер сызығының көрінуін жақсартып, мөлдір жазықтығы арқылы лазер сызығы лазер нысандық тақтасының артынан да көрінеді.

Штативпен жұмыс істеу

Штатив тұрақты және биіктігі реттелетін өлшеу табаны болады. Өлшеу құралын 1/4" штатив патронымен (1) штативтің (16) немесе стандартты фотоштативтің бұрандасына орнатыңыз. Өлшеу құралын штативтегі құлыптау бұрандасымен бекітіңіз.

Өлшеу құралын қосудан алдын штативті бағыттаңыз.

Лазер көру көзілдірігі

Лазер көру көзілдірігі қоршау жарықтығын сүзгілейді. Осылай лазер жарығы көз үшін жарқынрақ болады.

▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.

▶ Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

Өлшеу құралын таза ұстаңыз.

Өлшеу құралын суға немесе басқа сұйықтықтарға батырмаңыз.

Ластануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз.

Лазер шығыс тесігіндегі аймақтарды сапалы тазалайтын қылшықтарға назар аударыңыз.

Өлшеу құралын тек қорғайтын қабында (17) сақтаңыз және тасымалдаңыз.

Жөндеу үшін өлшеу құралын қорғау қалтасында (17) жіберіңіз.

Тұтынушыға қызмет көрсету және пайдалану кеңестері

Қазақстан

Тел.: [phone]

Біздің қызмет мекенжайлары және жөндеу қызметі мен ерітінділерді тапсырыс беру үшін www.bosch-pt.com/serviceaddresses мекенжайында таба аласыз.

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Кәдеге жарату

Өлшеу құралын, аккумуляторын/батареяларын, оның жабдықтары мен орамасын қоршаған ортаны қорғайтын ретте кәдеге жарату орнына тапсыру қажет.

Өлшеу құралдарын және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Пайдалануға әрі қарай жарамайтын электрлік және электрондық құрылғыларды немесе пайдаланылған аккумуляторларды/батареяларды бөлек жинау және қоршаған орта үшін қауіпсіз жолмен кәдеге жарату керек. Белгіленген қоқыс жинау жүйелерін пайдаланыңыз. Қате жолмен кәдеге жарату құрылғы құрамындағы қауіпті болуы мүмкін заттектерге байланысты қоршаған орта мен денсаулық үшін қауіпті болуы мүмкін.
