GLL 3-80 CG Professional - Lazerinis lygis BOSCH - Nemokama naudojimo instrukcija

Prekės ženklas	Bosch
Modelis	GLL 3-80 CG Professional
Produkto tipas	3 plokštumų lazerinis nivelyras
Spindulių skaičius	3 (1 horizontalus, 2 vertikalūs)
Niveliavimo tikslumas	±0,3 mm/m
Veikimo atstumas be imtuvo	Iki 30 m
Veikimo atstumas su imtuvu	Iki 50 m
Savaime išsilyginantis	Taip, niveliavimo diapazonas ±4°
Pasvirimo režimas	Taip
Maitinimas	Li-Ion 12V baterija (suderinama su Bosch Professional)
Veikimo trukmė	Maždaug 24 val. (visi spinduliai įjungti)
Svoris (su baterija)	0,9 kg
Matmenys (I x P x A)	160 x 100 x 140 mm
Tvirtinimas	Sriegis 1/4" ir 5/8"
Lazerinis imtuvas	Suderinamas su LR 7 arba LR 1
Lazerio klasė	2 (635 nm, <1 mW)
Apsauga	IP54 (atsparus dulkėms ir vandens purslams)
Darbinė temperatūra	-10 °C iki +50 °C
Valymas	Minkšta, sausa šluoste, vengti tirpiklių
Pridedami priedai	Baterija, kroviklis, transportinė dėžutė, sieninis laikiklis
Garantija	3 metai (reikalinga registracija)
Atsarginės dalys	Galima įsigyti bateriją, kroviklį, imtuvą, trikojį
Remontuojamumas	Įgaliotas Bosch aptarnavimo centras

Dažnai užduodami klausimai - GLL 3-80 CG Professional BOSCH

Kaip įjungti ir išjungti GLL 3-80 CG lazerį?

Paspauskite įjungimo/išjungimo mygtuką. Ilgas paspaudimas perjungia į budėjimo režimą. Norėdami išjungti, laikykite nuspaudę, kol užges.

Lazeris neįsijungia, ką daryti?

Patikrinkite, ar baterija įkrauta ir tinkamai įdėta. Jei problema išlieka, kreipkitės į Bosch aptarnavimo centrą.

Kaip naudoti pasvirimo režimą?

Laikykite nuspaudę niveliavimo mygtuką 2 sekundes, kad išjungtumėte savaiminį niveliavimą. Lazeris mirksi, tada galite pakreipti prietaisą.

Koks lazerio veikimo atstumas?

Be imtuvo veikimo atstumas yra 30 m. Su LR 7 imtuvu siekia 50 m.

Ar galima naudoti lazerį su trikoju?

Taip, GLL 3-80 CG turi sriegį 1/4" ir 5/8" tvirtinimui prie trikojo arba sieninio laikiklio.

Kaip pakeisti bateriją?

Nuimkite baterijos skyrių prietaiso gale. Įstatykite suderinamą Bosch 12V bateriją, kol pasigirs spragtelėjimas.

Lazeris nuolat mirksi, ką reiškia šis signalas?

Greitas mirksėjimas rodo, kad lazeris yra pasvirimo režimu. Lėtas mirksėjimas signalizuoja apie silpną bateriją arba temperatūrą už diapazono ribų.

Kaip valyti lazerį?

Naudokite minkštą, sausą šluostę. Nenaudokite cheminių medžiagų ar tirpiklių. Lęšius valykite atsargiai.

Kokia yra šio prietaiso lazerio klasė?

Tai 2 klasės lazeris (635 nm, galia < 1 mW). Venkite tiesioginio kontakto su akimis.

Kur rasti visą instrukciją?

Instrukcija nemokamai pasiekiama svetainėje notice-facile.com. Galite atsisiųsti PDF formatu arba paprašyti vertimo el. paštu.

NAUDOJIMO INSTRUKCIJA GLL 3-80 CG Professional BOSCH

Kad su matavimo prietaisu dirbtumete nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuo-

rodų, gali būti pakenkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĄ KITAM SAVININKUI.

• Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.
  Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaizduota matavimo prietaiso schemoje).
  ▶ Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kar-tą, ant įspėjamojo ženklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba.

Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti ne- laimingus atsitikimus arba pakenkti akims.

▶ Jei i akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio.

▶ Nedarykite jokių lazerinio įtaiso pakeitimų.

Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo la- zerio spinduliuotės.

Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemone. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.

Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
▶ Saugokite, kad vaikai be suaugusiuju priežiūros ne- naudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis arba patys save.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
Akumuliatoriui ikrauti naudokite tik gamintojo nurodytą kroviklj. Naudojant kitokio tipo akumuliatoriams skirtą ikroviklj, iškyla gaisro pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

ISPĖJIMAS

Užtikrinkite, kad tabletės formos elementas nepatektų i rankas vaikams. Tabletės formos elementai yra pavojingi.

▶ Tabletės formos elementų niekada neprarykite ir nekiškite į kitas kūno angas. Jei kyla įtarimas, kad tabletės formos elementas buvo prarytas arba įstumtas į kitą kūno angą, nedelsdami kreipkitės į gydytoją. Pra- rijus tabletės formos elementą, per 2 valandas gali atsira- sti sunkių ir net mirtinų vidinių išdeginimų.

• Keisdami tabletės formos elementus laikykitės tabletės formos elementų keitimo reikalavimų. Iškyla sprogimo pavojus.
  ▶ Naudokite tik šioje naudojimo instrukcijoje nurodytus tabletės formos elementus. Nenaudokite kitokių tabletės formos elementų ir kitokio energijos šaltinio.
  ▶ Tabletės formos elemento nebandykite vėl įkrauti ir nesujunkite jo trumpuoju būdu. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus.
  Išsikrovusius tabletės formos elementus išimkite ir pašalinkite laikydamiesi reikalavimų. Išsikrove tabletės formos elementai gali tapti nesandarūs ir dėl to gali pažeisti gaminį ir sužaloti asmenis.
  ▶ Tabletės formos elementų neperkaitinkite ir nemeskite jų i ugnį. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus.
  ▶ Tabletės formos elemento nepažeiskite ir jo neišardykite. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus.
  ▶ Pažeistą tabletės formos elementą saugokite nuo kontakto su vandeniu. Išsiliejantis litis su vandeniu gali sukurti vandenilj ir sukelti gaisrą, sprogimą arba sužaloti.
  Matavimo prietaiso nebenaudokite, jei neužsidaro tabletės formos elemento laikiklis (22). Išimkite tabletės formos elementą ir atiduokite prietaisą remontuoti.
  Prieš atliekant bet kokius matavimo prietaiso priežiūros darbus (pvz., montuojant, atliekant techninę priežiūrą ir t. t.), o taip pat prieš transportuojant ir sandėliuojant matavimo prietaisą, būtina iš jo išimti akumuliatorių ar baterijas. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklį.
  Matavimo prietaisui veikiant, esant tam tikroms sąlygoms, siunčiami stiprūs garsiniai signalai. Todėl matavimo prietaisą laikykite toliau nuo savo ir kitų žmonių klausos organų. Garsus signalas gali pakenkti klausai.

Matavimo prietaiso ir magnetinės papildomos įrangos nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių ir insulino pompų. Matavimo prietaiso ir papildomos įrangos magnetai sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui.

Matavimo prietaisą ir magnetinę papildomą įrangą laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl matavimo prietaiso ir papildomos įrangos magnetų poveikio duomenys gali negrįžtamai dingti.
Matavimo prietaisas yra su radijo sasaja. Bütina laikytis vietinių eksploatavimo apribojimų, pvz., lėktu-vuose ar ligoninėse.

Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją.

- Atsargiai! Naudojantis matavimo prietaisu Bluetooth® gali būti trikdomas kitų prietaisų ir įrenginių, lėktuvų, taip pat medicinos prietaisų (pvz., širdies stimuliatorių, klausos aparatų) veikimas. Be to, išlieka likutinė rizika, kad bus pakenkta labai arti esantiems žmonėms ir gyvūnams. Matavimo prietaiso su Bluetooth® nenaudokite arti medicinos prietaisų, degalinių, chemijos įrenginių, sričių su sprogia atmosfera ir teritorijų, kuriose atliekami sprogdinimai. Matavimo prietaiso su Bluetooth® nenaudokite lėktuvuose. Venkite il-galaikio eksploatavimo prie küno.

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Matavimo prietaisas skirtas horizontalioms ir vertikalioms linijoms nustatyti ir patikrinti.

Matavimo prietaisas skirtas naudoti viduje ir lauke. Šis gaminys yra vartotojams skirta lazerinė įranga pagal EN 50689.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

(1) Lazerio spindulio išėjimo anga
(2) Akumuliatoriaus/bateriju ikrovos būklė

(3) Indikatorius CAL guard

(4) Švytuoklinio fiksatoriaus indikatorius

(5) Imtuvo režimo mygtukas

(6) Imtuvo režimo indikatorius

(7) Lazerio veikimo režimo mygtukas

(8) Ryšio Bluetooth® rodmuo

(9) Mygtukas Bluetooth®

(10) Akumuliatoriaus skyrius

(11) Baterijos adapterio déklas ^a)

(12) Baterijos ^a)

(13) Akumuliatoriaus/baterijų adapterio atblokavimo mygtukas ^a)

(14) Baterijos adapterio gaubtelis ^a)

(15) Akumuliatorius ^a)

(16) Jjungimo-išjungimo jungiklis

(17) Įspėjamasis lazerio spindulio ženklas

(18) Serijos numeris

(19) Jungtis tvirtinti prie stovo 5/8"

(20) Jungtis tvirtinti prie stovo 1/4"

(21) Tabletés formos elementas

(22) Tabletés formos elemento laikiklis

(23) Tabletés formos elemento skyrius

(24) Magnetas ^a)

(25) Universalus laikiklis ^a)
(26) Sukamoji platforma ^4
(27) Nuotolinio valdymo pultelis ^a)
(28) Lazerio nusitaikymo lentelê ^a)
(29) Lazerio spindulio imtuvas ^a)
(30) Akiniai lazerio matomumui pagerinti ^a)
(31) Apsauginis krepšys ^a)

(32) Stovas ^a)
(33) Teleskopinis strypas ^a)
(34) Lagaminas ^a)
(35) Idéklas ^a)

a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Linijinis lazeris GLL 3-80 C GLL 3-80 CG
Gaminio numeris	3 601 K63 R..	3 601 K63 T..
Veikimo nuotolisA)
- Standartinis 30 m 30 m
- Esant imtuvo režimui 25 m 25 m
- Su lazerio spindulio imtuvu 5-120 m 5-120 m
Niveliavimo tikslumasB)(C)(D)	±0,2 mm/m	±0,2 mm/m
Savaiminio išsilyginimo diapazonas ±4° ±4°
Niveliavimo laikas < 4 s < 4 s
Maks. eksploatavimo aukštis virš bazi-nio aukščio	2000 m	2000 m
Maks. santykinis oro drėgnis 90 %	90 %
Užterštumo laipsnis pagalIEC 61010-1	2E)	2E)
Lazerio klasė	2	2
Lazerio tipas	< 10 mW, 630-650 nm	< 10 mW, 500-540 nm
C6	10	10
Lazerio liniju nesutapimas	50 × 10 mrad (visas kampas)	50 × 10 mrad (visas kampas)
Mažiausia impulso trukmė	1/10000 s	1/10000 s
Pulsacijos dažnis
- Veikimas be imtuvo režimo	23 kHz	23 kHz
- Veikimas imtuvo režimu	10 kHz	10 kHz
Suderinamas lazerio spindulio imtuvas	LR 6, LR 7	LR 7
Sriegis prietaisui prie stovo tvirtinti	1/4", 5/8"	1/4", 5/8"
Energijos tiekimas j matavimo prietaisą
- Akumuliatorius (ličio jonų)	12 V	12 V
- Baterijos (šarminės mangano)	4 × 1,5 V LR6 (AA) (su baterijos adapte-riu)	4 × 1,5 V LR6 (AA) (su baterijos adapte-riu)
- Buferinė baterija (tabletės formos elementas)	CR2032 (3 V ličio jonų baterija)	CR2032 (3 V ličio jonų baterija)
Veikimo laikas su 3 lazerio plokštumomisF)
- Su akumuliatoriumi	8 h	6 h
- Su baterijomis	6 h	4 h
Bluetooth® matavimo prietaisas
- Suderinamumas	Bluetooth® 4.0 („Low Energy“)G)	Bluetooth® 4.0 („Low Energy“)G)
- Maks. signalo veikimo nuotolis	30 mH)	30 mH)
- Veikimo dažnių diapazonas	2402-2480 MHz	2402-2480 MHz

288 | Lietuvių k.

Linijinis lazeris GLL 3-80 C GLL 3-80 CG

– Maks. siuntimo galia < 1 mW < 1 mW
Bluetooth® išmanusis telefonas
– Suderinamumas Bluetooth® 4.0 („Low Energy“)	G)	Bluetooth® 4.0 („Low Energy“)G)
– Operacinė sistema „Android 6“ (ir aukštesnės versijos)„iOS 11“ (ir aukštesnės versijos)		„Android 6“ (ir aukštesnės versijos)„iOS 11“ (ir aukštesnės versijos)
Svoris pagal „EPTA-Procedure 01:2014“
– Su akumuliatoriumi 0,90 kg 0,90 kg
– Su baterijomis 0,86 kg 0,86 kg
Matmenys (ilgis × plotis × aukštis) 162 × 84 × 148 mm 162 × 84 × 148 mm
Apsaugos tipas1)	IP54 (apsauga nuo dulkių irvandens purslų)	IP54 (apsauga nuo dulkių irvandens purslų)
Rekomenduojama aplinkos temperatūra jkraunant	0 °C ... +35 °C	0 °C ... +35 °C
Leidžiamoji aplinkos temperatūra veikiant	-10 °C ... +40 °C	-10 °C ... +40 °C
Leidžiamoji aplinkos temperatūra san-dėliuojant	-20 °C ... +70 °C	-20 °C ... +70 °C
Rekomenduojami akumuliatoriai GBA 12V...	(išskyrus GBA 12V ≥ 4,0 Ah)	GBA 12V...(išskyrus GBA 12V ≥ 4,0 Ah)
Rekomenduojami krovikliai GAL 12...	GAX 18...	GAL 12...GAX 18...

A) Esant nepalankioms aplinkos sąlygoms (pvz., tiesiogiai šviečiant saulei), veikimo nuotolis gali sumažeti.
B) esant 20-25°C
C) Galioja keturiuose horizontaliuose susikirtimo taškuose.
D) Nurodytos vertės galioja esant normalios ir palankioms aplinkos sąlygoms (pvz., nėra vibracijos, nėra rūko, nėra dūmų, nėra tiesioginio saulės spinduliavimo). Po řidelių temperatūros svyravimų gali atsirasti tikslumo nuokrypių.
E) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasojimo sukelto laikino laidumo.
F) Trumpesnis eksploatavimo laikas, veikiant Bluetooth® režimu ir/arba naudojant su „RM 3“.
G) Bluetooth® „Low-Energy“ prietaisuose priklausomai nuo modelio ir operacinės sistemos gali nebūti galimybės sukurti ryšio. Bluetooth® prietaisai turi palaikyti SPP profilį.
H) Veikimo nuotolis, priklausomai nuo išorinių sąlygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti.
I) Išnaša: ličio jony akumuliatorius ir bateriju adapteris „AA1“, „IP 54“ netaikomas.
Firminėje lentelėje esantis gaminio numeris (18) yra skirtas jūsų matavimo prietaisui vienareikšmiškai identifikuoti.

Montavimas

Energijos tiekimas i matavimo prietaisą

Matavimo prietaisas gali būti naudojamas su standartinėmis baterijomis arba su Bosch ličio jonų akumuliatoriais.

Naudojimas su akumuliatoriumi

▶ Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie jūsų mata- vimo prietaisu naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai jkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių visiškai įkraukite.

Norėdami įdėti įkrautą akumuliatorių (15) stumkite jį ākumuliatoriaus skyrių (10), kol pajusite, kad užsifiksavo.

Norėdami išimti akumuliatorių (15), paspauskite atblokavimo mygtukus (13) ir ištraukite akumuliatorių iš akumuliatoriaus skyriaus (10). Traukdami nenaudokite jėgos.

Naudojimas su baterijomis

Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis.

Baterijos jdedamos j bateriju adapterj.

▶ Baterijos adapteris yra skirtas naudoti tik tam skirtose Bosch matavimo prietaisuose, su elektriniais įrankiais jį naudoti draudžiama.

Norėdami įdėti baterijas, stumkite baterijų adapterio dėklą (11) į akumuliatoriaus skyrių (10). Kaip pavaizduota paveikslėlyje ant gaubtelio, į dėklą įdėkite baterijas (14). Tada gaubteliu uždenkite dėklą – turite pajusti, kad užsifiksavo.

Norėdami baterijas išimti, paspauskite gaubtelio (14) atblokavimo klavišus (13) ir nuimkite gaubtelj. Saugokite, kad neiškristų baterijos. Todėl matavimo prietaisą laikykite taip, kad akumuliatoriaus skyrius (10) būtų nukreiptas aukštyn. Išimkite baterijas. Norėdami išimti viduje esantį dėklą (11), jkiškite pirštus j jo vidų ir, šiek tiek spausdami j šoninę sienelę, ištrau-

kite iš matavimo prietaiso.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

▶ Jei matavimo prietaiso ilgesnį laiką nenaudosite, išim-kite iš jo baterijas. Ilgesnį laiką laikant baterijas matavi-mo prietaise, dėl korozijos jos gali pradėti irti ir savaime išsikrauti.

|krovos büklés indikatorius

Ikrovos būklės indikatorius (2) rodo akumuliatoriaus ir baterijų ikrovos būkle:

LED |krovos būklė

Nuolat šviečia žalias indikatorius	100–75 %
Nuolat šviečia geltonas indikatorius	75–35 %
Nuolat šviečia raudonas 35–10 %
Nešviečia – Pažeistas akumuliatorius– Išsikrovusios baterijos

Kai akumuliatorius ar baterijos išsikrauna, lazerio liniju šviesumas po truputj silpnėja.

Pažeistą akumuliatorių arba tuščias baterijas nedelsdami pa- keiskite.

Tabletės formos elemento keitimas (žr. A pav.)

Matavimo prietaisas yra su tabletės formos elementu (21), kad funkcijai CAL guard būry išsaugoma data ir laikas net ir tada, kai nejstatytas akumuliatorius arba nejdėtos baterijos. Norėdami pakeisti tabletės formos elementą, išimkite akumuliatorių ar, atitinkamai, visą baterijos adapterį.

Tabletės formos elemento laikiklj (22) išimkite iš tabletės formos elemento skyriaus (23). Išimkite išsikrovusj tabletės formos elementą (21) ir jdėkite naują tabletės formos elementą. Tinkamai nustatykite polius – taip, kaip pavaizduota tabletės formos laikiklyje (tabletės formos pliusinis polius turi būti nukreiptas aukštyn).

Tabletės formos elemento laikiklj (22) su jdėtu tabletės formos elementu įstumkite į skyrių (23). Stebėkite, kad tinkamai ir visiškai įstumtumėte tabletės formos elemento laikiklj, priešingu atveju nebus užtikrinta apsauga nuo dulkių ir tyškančio vandens.

Prieš pradėdami naudodami pirmą kartą, nuimkite tabletės formos elemento (21) apsauginę plėvele. Atlikite veiksmus, analogiškus tabletės formos elemento keitimui.

Naudojimas

Paruošimas naudoti

▶ Saugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės spindulių poveikio.
Matavimo prietaisą saugokite nuo itin aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesniam laikui automobilyje. Esant didesniems temperatūros svyravimams, pirmiausia palaukite, kol stabilizuosis jo temperatūra, ir prieš tęsdami darbą visada atlikite tikslumo patikrą (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 291).

Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.

▶ Saugokite, kad matavimo prietaisas nebūtų smarkiai sutrenktas ir nenukristų. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 291).
▶ Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus švytavimo mazgas užblokuojamas, nes prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.

ljungimas ir išjungimas

Norėdami matavimo prietaisą jjungti, jjungimo-išjungimo jungiklį (16) pastumkite į padėtį „on“ (darbui su švytuokliniu fiksatoriumi) arba į padėtį „on“ (darbui su automatiniu niveliavimo įtaisu). Matavimo prietaisą jjungus per lazerio spindulio išėjimo angas (1) tuoj pat siunčiamos lazerio linijos.

▶ Nenukreipkite lazerio spindulio i kitus asmenis ar gyvūnus ir nežiūrėkite i lazerio spindulį patys, net ir būdami atokiau nuo prietaiso.
Norėdami matavimo prietaisą išjungti, ijungimo-išjungimo jungiklj (16) pastumkite j padėtį Off. Prietaisą išjungus švy- tavimo mazgas užblokuojamas.
▶ Nepalikite ijungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, ji išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Jei viršijama aukščiausia leidžiamoji 40 °C darbinė temperatūra, lazerio spindulys išsijungia automatiškai, kad apsaugotų lazerio diodą. Kai prietaisas atvėsta, jis vėl yra parengties būsenoje ir jį vėl galima jjungti.

Matavimo prietaiso temperatūrai artėjant prie aukščiausios leidžiamosios darbinės temperatūros, lazerio linijų šviesumas po truputį silpnėja.

Matavimo prietaisas yra apsaugotas nuo ekstremalios elektrostatinės iškrovos (ESD). Jei matavimo prietaisas sukaupia elektrostatinę jkrovą (pvz., prisilietus aplinkoje, kurioje žemas oro drėgnis), jis automatiškai išsijungia. Tokiu atveju iš-junkite jjungimo-išjungimo jungiklį (16) ir vėl ji jjunkite.

Automatinio išjungimo įtaiso deaktyvavimas

Jei apytikriai per 120 min. nepaspaudžiamas joks mygtukas, kad būtų tausojamas akumuliatorius ar baterijos, matavimo prietaisas automatiškai išsijungia.

Norėdami po automatinio išjungimo matavimo prietaisą vėl jjungti, galite arba pastumti jjungimo-išjungimo jungiklj (16) j padėtį "Off", o tada matavimo prietaisą vėl jjungti, arba vieną kartą paspausti veikimo režimų mygtuką (7) ar imtuvo režimo mygtuką (5).

Norédami deaktyvinti automatinio išjungimo įtaisą (esant jungtam matavimo prietaisui), ne mažiau kaip 3 s spauskite mygtuką (7). Kai automatinio išjungimo įtaisas deaktyvinamas, kaip patvirtinimas apie atliktą operaciją, trumpai su-mirksi lazerio spinduliai.

Jei automatinio išjungimo jtaisą norite suaktyvinti, matavimo prietaisą išjunkite ir vėl jjunkite.

Garsinio signalo deaktyvinimas

Matavimo prietaisą jjungus, garsinis signalas visada būna su- aktyvintas.

Norėdami deaktyvinti arba suaktyvinti garsinį signalą, kartu paspauskite veikimo režimų mygtuką (7) ir imtuvo režimo mygtuką (5) ir mažiausiai 3 s laikykite juos paspaustus.

Suaktyvinant ar deaktyvinant kaip patvirtinimas pasigirsta trys trumpi garsiniai signalai.

Veikimo režimai

Šis matavimo prietaisas yra su keliais veikimo režimais, kuriuos jūs bet kada galite perjungti:

• sukuriama horizontali lazerio plokštuma,
• sukuriama vertikali lazerio plokštuma,
• sukuriamos dvi vertikalios lazerio plokštumos,
• sukuriama horizontali lazerio plokštuma bei dvi vertikalios lazerio plokštumos.

ljungus matavimo prietaisas sukuria horizontalia lazerio plokstumą. Norėdami pakeisti veikimo režimą, paspauskite veikimo režimų mygtuką (7).

Visus veikimo režimus galima pasirinkti tiek su automatinio niveliavimo jtaisu, tiek ir su švytuokliniu fiksatoriumi.

Imtuvo režimas

Norint dirbti su lazerio spindulio imtuvu (29), nepriklausomai nuo pasirinkto veikimo režimo, bütina suaktyvinti imtuvo režima.

Veikiant imtuvo režimu, lazerio linijos mirksi labai dideliu dažniu, todėl jas gali aptikti lazerio spindulio imtuvas (29).

Norėdami jjungti imtuvo režimą, paspauskite mygtuką (5). Indikatorius (6) šviečia žaliai.

Esant jjungtam imtuvo režimui, lazerio linijos matomumas žmogaus akiai sumažeja. Todėl dirbdami be lazerio spindulio imtuvo, pakartotiniu mygtuko (5) paspaudimu imtuvo režimą išjunkite. Imtuvo režimo rodmuo (6) užgęsta.

Automatinio niveliavimo įtaisas

Darbas su automatinio niveliavimo įtaisu

Pastatykite prietaisą ant horizontalaus, tvirto pagrindo arba pritvirtinkite jį ant universalaus laikiklio (25) arba stovo (32).

Jei norite dirbti su automatinio niveliavimo jtaisu, jungimo- išjungimo jungiklį (16) pastumkite į padėtį „bn“.

Automatinis niveliavimo įtaisas savaiminio išsilyginimo diapazone ±4° esančius nelygumus išlygina automatiškai. Kai lazerio linijos nustoja judėti, niveliavimas yra baigtas.

Jei automatinis niveliavimas negalimas, pvz., jei matavimo prietaiso atraminis paviršius daugiau kaip 4° nukrypsta nuo horizontalės, lazerio linijos pradeda greitai mirksėti. Esant jjungtam garso signalui, pasigirsta greito takto signalas.

Matavimo prietaisą pastatykite horizontaliai ir palaukite, kol jis savaime susiniveliuos. Kai matavimo prietaisas yra ±4° savaiminio susiniveliavimo diapazone, lazerio spinduliai vėl šviečia nuolat, o garsinis signalas išjungiamas.

Jei veikimo metu matavimo prietaisas sujudinamas arba pa- keičiama jo padėtis, jis automatiškai vėl suniveliuojamas.

Kad dėl matavimo prietaiso pasislinkimo išvengtumėte klaidų, po kiekvieno niveliavimo patikrinkite horizontalios arba vertikalios lazerio linijos padėtį atskaitos taško atžvilgiu.

Darbas su švytuokliniu fiksatoriumi

Jei norite dirbti su švytuokliniu fiksatoriumi, jjungimo-išjungimo jungiklj (16) pastumkite j padėtį „čn“. Švytuoklinio fiksatoriaus indikatorius (4) šviečia raudonai, o lazerio linijos nuolat lėtai mirksi.

Dirbant su švytuokliniu fiksatoriumi, automatinio niveliavimo įtaisas yra išjungtas. Matavimo prietaisą galite laikyti rankoje arba pastatyti ant pasvirusio pagrindo. Lazerio linijos nebeniveliuojamos ir nebūtinai yra statmenos viena kitos atžvilgiu.

Nuotolinis valdymas „Bosch Levelling Remote App“ programa

Matavimo prietaisas yra su Bluetooth® moduliu, kuris, naudojantis radijo ryšio technika, leidžia nuotoliniu būdu valdyti išmanujji telefoną su Bluetooth® sąsaja.

Norint naudotis šia funkcija, reikia taikomosios programos (App) „Bosch Levelling Remote App“. Ją, priklausomai nuo galinio prietaiso, galite parsisiysti iš atitinkamos programų parduotuvės („Apple App Store“, „Google Play Store“).

Informaciją apie sistemai keliamas sąlygas Bluetooth® ryšiui sukurti rasite Bosch internetiniame puslapyje www.bosch-pt.com.

Valdant nuotoliniu būdu Bluetooth® ryšiu, esant blogoms priėmimo sąlygoms, tarp galinio prietaiso ir matavimo prietaiso gali būti laiko uždelsa.

Bluetooth® ijungimas

Norėdami nuotoliniam valdymui ijungti Bluetooth®, paspauskite Bluetooth® mygtuką (9). Isitikinkite, kad yra suaktyvinta jūsų mobiliojo galinio prietaiso Bluetooth® sąsaja.

Jungus Bosch programėlę, sukuriamas ryšys tarp mobiliojo galinio prietaiso ir matavimo prietaiso. Jei surandami keli ak-

tyvüs matavimo prietaisai, išsirinkite tinkamą matavimo prietaisą. Jei surandamas tik vienas aktyvus matavimo prietaisas, automatiškai sukuriamas ryšys.

Ryšys yra sukurtas, kai tik pradeda šviesti Bluetooth® indikatorius (8).

Bluetooth® ryšys dėl per didelio atstumo arba kličių tarp matavimo prietaiso ir mobiliojo galinio prietaiso bei elektromagnetines triktis sukeliančių šaltinių gali nutrūkti. Tokiu atveju pradeda mirksėti Bluetooth® rodmuo (8).

Bluetooth® išjungimas

Norėdami nuotoliniam valdymui išjungti Bluetooth®, paspauskite Bluetooth® mygtuką (9) arba išjunkite matavimo prietaisą.

Įspėjimas dėl kalibravimo būtinybės CAL guard

Jspėjimo dėl kalibravimo būtinybės CAL guard jutikliai kontroliuoja matavimo prietaiso būseną net ir tada, kai jis yra išjungtas. Jei energija į matavimo prietaisą netiekiamą nei iš akumuliatoriaus, nei iš elementų, vidinis akumuliatorius 72 valandoms užtikrina nuolatinę kontrolę, kurią atlieka ju- tikliai.

Jutikliai suaktyvinami matavimo prietaiso pirmojo paleidimo eksploatuoti metu.

Ispėjimo dėl kalibravimo būtinybės siuntimas

Jei jvyksta vienas iš žemiau pateiktų jvykių, siunčiamas įspėjimas dėl kalibravimo būtinybės CAL guard, o indikatorius CAL guard (3) pradeda šviesti raudonai:

• Praëjo kalibravimo intervalas (kas 12 mënesių).
• Matavimo prietaisas buvo laikomas už sandéliavimo temperatūros diapazono ribų.
• Matavimo prietaisas buvo stipriai sutrenktas (pvz., smūgis nukritus ant žemės).

Programoje „Bosch Levelling Remote App“ galite pažiūrėti, dėl kurio iš trijų įvykių buvo pasiųstas įspėjimas dėl kalibravimo būtinybės. Be programos šios priežasties nenustatysite, šviečiantis CAL guard (3) indikatorius tik praneša, kad turi būti patikrintas niveliavimo tikslumas.

Išsiuntus įspėjimą, indikatorius CAL guard (3) šviečia tol, kol patikrinamas niveliavimo tikslumas, o tada indikatorius išjungiamas.

Veiksmai, gavus įspėjimą dėl kalibravimo būtinybės

Patikrinkite matavimo prietaiso niveliavimo tikslumą (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 291).

Jei atliekant patikras né karto nebuvo viršytas maksimalus nuokrypis, tai indikatorių CAL guard(3) išjunkite. Tuo tikslu mažiausiai 3 s kartu spauskite imtuvo režimo mygtuką (5) ir Bluetooth® mygtuką (9). Rodmuo CAL guard (3) užgęsta.

Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną kartą viršijo didžiausią nuokrypą, dėl prietaiso remonto kreipkitės Bosch įrankių remonto dirbtuves.

Matavimo prietaiso tikslumo patikra

Itaka niveliavimo tikslumui

Didžiausią įtaką niveliavimo tikslumui turi aplinkos temperatūra Lazerio spindulį ypač gali pakreipti temperatūros skirtumai, susidarantys nuo pagrindo kylant aukštyn.

Siekiant kaip galima sumažinti iš žemės kylančios šilumos terminę įtaką, matavimo prietaisą rekomenduojama naudoti ant stovo. Prietaisą visada statykite darbo zonos centre.

Be išorinių veiksnių nuokrypius gali sąlygoti ir prietaiso specifinės savybės (pvz., prietaisui nukritus ar ji stipriai sutrenkus). Todėl kaskart prieš pradėdami dirbti patikrinkite, ar tiksliai sukalibruota.

Pirmiausia patikrinkite horizontalios lazerio linijos niveliavimo tikslumą, o tada – vertikalios lazerio linijos niveliavimo tikslumą.

Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną kartą viršijo didžiausią nuokrypą, dėl prietaiso remonto kreipkitės Bosch įrankių remonto dirbtuves.

Skersinės ašies horizontalaus niveliavimo tikslumo tikrinimas

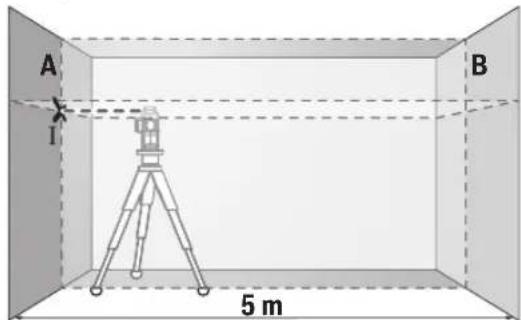

Norint atlikti patikrinima, jums reikia laisvo 5 m ilgio matavimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.

- Pritvirtinkite matavimo prietaisą arti sienos A ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Jjunkite matavimo prietaiso režimą su automatiniu niveliavimu. Pasirinkite veikimo režimą, kuriam esant matavimo prietaiso priekyje sukuriamos viena horizontali ir viena vertikali lazerio plokštumos.

• Nukreipkite lazerj i arti esančia sieną A ir palaukite, kol matavimo prietaisas susiniveliuos. Pažymėkite taško, kuriame ant sienos susikerta lazerio linijos, vidurį (taškas I).

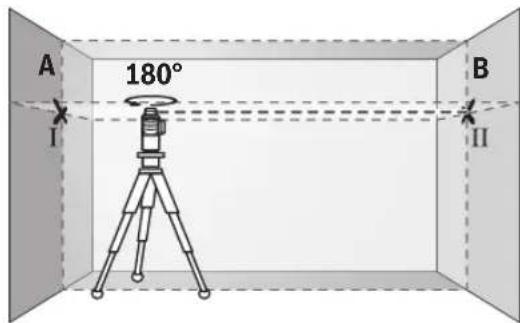

- Pasukite matavimo prietaisą 180° kampu, palaukite, kol susiniveliuos, ir ant priešais esančios sienos B pažymėkite lazerio linijų susikirtimo tašką (taškas II).

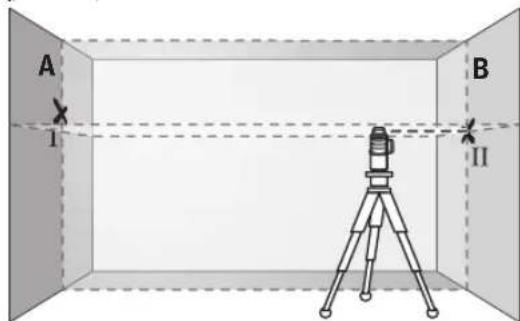

- Matavimo prietaisą nepasukdami padėkite arti sienos B, jį jjunkite ir palaukite, kol susiniveliuos.

- Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padėdami pagrindą), kad lazerio linijų susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.

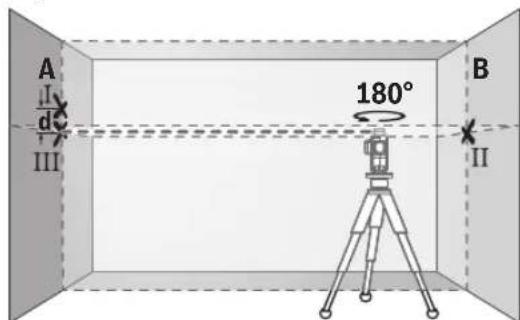

- Pasukite matavimo prietaisą 180° kampu, nepakeisdami aukščio. Nukreipkite jį j sieną A, kad vertikali lazerio linija eitų per ką tik pažymėtą tašką I. Palaukite, kol matavimo prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio linijų susikirtimo tašką (taškas III).

- Ant sienos A pažymėtų abiejų taškų l ir lll skirtumas d rodo faktinę matavimo prietaiso aukščio nuokrypą.

Esant 2 × 5 m = 10 m matavimo atstumui, maksimalus leidžiamasis nuokrypis:

10 m × ±0,2 mm/m = ±2 mm. Skirtumas d tarp taškų I ir II gali būti ne didesnis kaip 2 mm.

Vertikalių linijų niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau kaip 2,5 m.

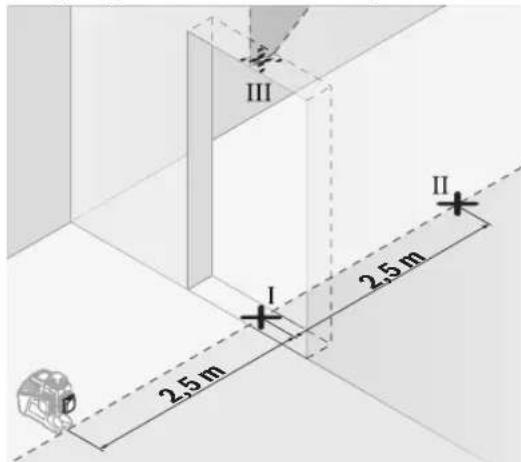

- Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų angos ant tvirto, lygaus pagrindo (ne ant stovo). Jjunkite matavimo prietaiso režimą su automatiniu niveliavimu. Pasirinkite veikimo režimą, kuriam esant matavimo prietaiso priekyje sukuriama vertikali lazerio plokštuma.

- Vertikalios lazerio linijos vidurj pažymėkite ant durų angos grindų (taškas I), 5 m atstumu kitoje durų angos pusėje (taškas II) bei ant viršutinio durų angos krašto (taškas III).

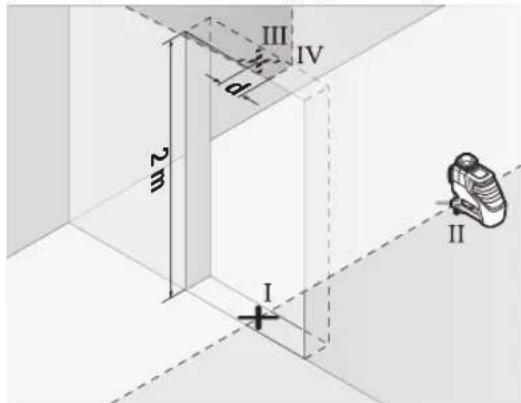

- Pasukite matavimo prietaisą 180° kampu ir pastatykite jj kitoje durų angos pusėje iškart už taško II. Palaukite, kol matavimo prietaisas susiniveliuos, ir nukreipkite vertikalią lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus I ir II.

- Lazerio linijos vidurj ant viršutinio durų angos krašto pažymėkite kaip tašką IV.

- Abiejų pažymėtų taškų III ir IV skirtumas d rodo faktinę matavimo prietaiso nuokrypą nuo vertikalės.

- Išmatuokite durų angos aukštį.

Šią matavimo operaciją pakartokite antrajai vertikaliai lazerio plokštumai. Tuo tikslu pasirinkite veikimo režimą, kuriam esant vertikali lazerio plokštuma sukuriama šone šalia mata-

vimo prietaiso, ir prieš pradėdami matavimo operaciją mata- vimo prietaisą pasukite 90° kampu.

Maksimalų leidžiamajį nuokrypj apskaičiuokite taip: dvigubas durų angos aukštis × 0,2 mm/m

Pavyzdys: kai durų aukštis lygus 2 m, nuokrypis turi būti ne didesnis kaip 2 × 2 m × ±0,2 mm/m = ±0,8 mm. Taškai III ir IV turi būti nutoļę vienas nuo kito ne daugiau kaip 0,8 mm.

Darbo patarimai

Visada žymėkite tik lazerio linijos vidurį. Kintant atstumui lazerio linijos plotis taip pat kinta.

Darbas su lazerio nusitaikymo lentele

Lazerio nusitaikymo lentelė (28) pagerina lazerio spindulio matomumą, esant nepalankioms sąlygoms ir matuojant didesniu atstumu.

Lazerio nusitaikymo lentelės (28) atspindintis paviršius pagerina lazerio linijos matomuma, o per permatoma dalį lazerio liniją galima matyti ir iš užpakalinio lazerio nusitaikymo lentelės paviršiaus.

Darbas su stovu (papildoma iranga)

Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštj. Naudodamiesi 1/4" jungtimi tvirtinti prie stovo (20), matavimo prietaisą prisukite prie stovo (32) sriegio arba prie standartinio trikojo stovo. Tvirtinti prie standartinio statybinio stovo naudokite 5/8" jungtj (19). Matavimo prietaisą tvirtai prisukite stovo fiksuojamuoju varžtu. Prieš jjungdami matavimo prietaisą, stovą apytiksliai išlyginkite.

Pritvirtinimas universaliuoju laikikliu (papildoma įranga) (žr. C pav.)

Naudodamiesi universaliuoju laikikliu (25), matavimo prietaisą galite pritvirtinti, pvz., prie vertikalių paviršių arba jsi-magnetinančių objektų. Universalųji laikiklį taip pat galima naudoti kaip stovą, jis palengvina matavimo prietaiso aukščio išlyginimą.

Kai papildomą įrangą tvirtinate prie paviršiaus, nelieskite pirštais magnetinės papildomos įrangos užpakalinės pusės. Dėl stiprios magneto traukiamosios jėgos gali būti prispausti pirštai.

Prieš jungdami matavimo prietaisą, universaluji laikiklj (25) apytiksliai išlyginkite.

Esant nepalankioms šviesos sąlygoms (šviesi aplinka, tiesioginiai saulės spinduliai) ir jei reikia matuoti didesniu atstumu, kad geriau surastumėte lazerio linijas, naudokite lazerio spindulio imtuvą (29). Dirbdami su lazerio spindulio imtuvu, jjunkite imtuvo režimą (žr. „Imtuvo režimas“, Pus-lapis 290).

Akiniai lazerio matomumui pagerinti (papildoma jranga)

Akiniai lazerio matomumui pagerinti išfiltruoja aplinkos šviesą. Todėl lazerio šviesa tampa akiai aiškiau matoma.

Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti

geriau identifikuoti lazerio spindulj; jie neapsaugo nuo la-
zerio spinduliuotės.

Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemone. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.

Darbo pavyzdžiai (žr. B-G pav.)

Pavyzdžių apie matavimo prietaiso naudojimo galimybes rasite grafiniuose puslapiuose.

Priežiūra ir servisas

Priežiūra ir valymas

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso j vandenj ir kitokius sky- sčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Ne- naudokite valymo priemonių ir tirpiklių.

Paviršius ties lazerio spindulio išėjimo anga valykite reguliariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.

Matavimo prietaisą laikykite ir transportuokite tik apsauginiame krepšyje (31) arba lagamine (34).

Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje (31) arba lagamine (34).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti j pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad

294 | Lietuvių k.

rengiant siunta dalyvautu pavojingu kroviniu gabenimo specialistas.

Siyskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Matavimo prietaisai, akumuliatoriai/baterijos, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Matavimo prietaisų, akumuliatorių ir baterijų nemeskite į buitinių atliekų konteinerį!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus nebetinkami naudoti matavimo prietaisai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriai/baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 293).
